SFBU8726-02
Juillet 2013
(Traduction: August 2013)
Utilisation et entretien
Moteurs industriels 854E-E34TA et
854F-E34T
JR (Moteur)
JS (Moteur)
JT (Moteur)
Mise en garde
La plupart des accidents en rapport avec l'utilisation, l'entretien et la réparation de ce produit sont
dus à l'inobservation des règles de sécurité et précautions élémentaires. On pourra donc les éviter
en reconnaissant les risques auxquels on s'expose et en prenant les mesures préventives
correspondantes. Il importe d'être conscient des dangers potentiels. Il faut également posséder la
formation, les compétences et l'outillage requis pour utiliser, entretenir et réparer correctement le produit.
Toute entorse aux instructions d'utilisation, de graissage, d'entretien ou de réparation de ce
produit peut être à l'origine d'accidents graves, voire mortels.
Avant d'utiliser, de graisser, d'entretenir ou de réparer le produit, il faut lire et bien assimiler
toutes les instructions relatives à l'utilisation, au graissage, à l'entretien et à la rép
Des règles de sécurité et des mises en garde figurent dans ce guide et sur le produit. Le non-
respect de ces mises en garde peut être à l'origine d'accidents graves, voire mortels.
Les dangers sont identifiés par un "symbole" suivi d'une "inscription" telle que "DANGER DE
MORT", "DANGER" ou "ATTENTION". La mise en garde signalant un "DANGER" est représentée ci-
après.
Ce symbole a la signification suivante:
Attention! tre vigilant! L'intégrité corporelle de l'utilisateur est en jeu.
Le message figurant à la suite explique le danger, soit par un texte, soit par des il
Les pratiques pouvant entraîner des dégâts matériels sont signalées par le mot "REMARQUE" sur le
produit et dans le présent guide.
Perkins ne saurait prévoir toutes les situations à risques. De ce fait, les messages sur la
sécurité figurant dans ce guide et sur le produit ne sont pas exhaustifs. Quiconque emploie
une méthode ou un outil qui n'est pas expressément recommandé par Perkins doit donc
s'assurer au préalable qu'il ne met pas sa personne ou celle d'autrui en danger. Il faut
également s'assurer que la méthode d'utilisation, de graissage, d'entretien ou de réparation
utilisée ne risque pas d'endommager le produit ou d'en compromettre la séc
Les informations, spécifications et illustrations du présent guide reflètent l'état des connaissances
au moment de la rédaction. Les spécifications, couples, pressions, relevés, réglages, illustrations,
etc. peuvent changer à tout instant. Ces changements peuvent avoir une incidence sur l'entretien du
produit. Avant de commencer un travail, se procurer des informations complètes et à jour. Les
concessionnaires ou distributeurs Perkins disposent de ces informations.
Lorsqu’il faut remplacer des pièces sur ce
produit, Perkins recommande d’utiliser des
pièces de rechange Perkins.
L’inobservation de cette mise en garde peut
entraîner des défaillances prématurées, des
dégâts au niveau du produit, des blessures ou
même la mort de l'utilisateur.
SFBU8726
3
Table des matières
Table des matières
Entretien
Contenances
70
Avant-propos
4
Recommandations d'entretien
85
Sécurité
Calendrier d'entretien
88
Mises en garde
5
Garantie
Généralités
6
Garantie
121
Prévention des brûlures
10
Documentation de référence
Prévention des incendies ou des explosions . .11
Documents de référence
122
Risques d'écrasement et de coupure
13
Index
Pour monter et descendre
13
Index
123
Canalisations de carburant haute pression
13
Avant le démarrage du moteur
15
Démarrage du moteur
15
Arrêt du moteur
16
Circuit électrique
16
Circuit électronique
17
Informations produit
Généralités
19
Identification produit
27
Utilisation
Levage et remisage
32
Caractéristiques et commandes
34
Diagnostic du moteur
51
Démarrage
56
Utilisation du moteur
60
Utilisation par temps froid
64
Arrêt du moteur
68
4
SFBU8726
Avant-propos
Avant-propos
L'entretien préconisé doit être effectué aux intervalles
prévus tels que stipulés dans le calendrier d'entretien.
Le calendrier d'entretien dépend également des
conditions réelles d'utilisation. Ainsi, il peut être
Généralités
nécessaire d'augmenter le graissage et la
Ce guide contient des informations sur la sécurité et
maintenance tels qu'indiqués dans le calendrier
le fonctionnement, le graissage et l'entretien. Ce
d'entretien lorsque les conditions sont extrêmement
dures, humides ou que le froid est intense.
guide doit être conservé près du moteur, dans les
espaces de rangement prévus à cet effet. Lire,
Les éléments du calendrier d'entretien sont agencés
étudier et conserver ce guide avec les informations
pour former un programme d'entretien préventif. Si le
sur le moteur.
programme d'entretien préventif est respecté, une
L'anglais est la langue principale des publications
mise au point périodique n'est pas nécessaire. La
Perkins. L'anglais employé facilite la traduction et
mise en place d'un programme d'entretien préventif
améliore la cohérence.
minimise les frais d'exploitation en évitant bien des
coûts résultant d'immobilisations imprévues et de
Certaines photographies ou illustrations de ce guide
pannes.
peuvent montrer des détails ou des accessoires qui
n'existent pas sur votre moteur. Par ailleurs, des
Calendrier d'entretien
protections et des couvercles ont parfois été retirés
pour la clarté des illustrations. En raison du progrès
L'entretien prescrit à un certain intervalle doit être
technique et de l'effort continuel voué au
effectué aux multiples de cet intervalle. Il est
perfectionnement du matériel, ce moteur comporte
recommandé d'afficher des copies des calendriers
peut-être des modifications qui n'apparaissent pas
d'entretien près des moteurs en tant que rappels. Il
dans cette publication. En cas de doute concernant
est également recommandé de conserver un registre
un détail de construction de ce moteur ou un point du
de l'entretien avec le registre permanent du moteur.
guide, consulter le concessionnaire Perkins ou votre
distributeur Perkins qui fournira les renseignements
Votre concessionnaire Perkins ou votre distributeur
Perkins peut vous aider à ajuster votre calendrier
les plus récents dont il dispose.
d'entretien en fonction des exigences de votre
environnement de travail.
Sécurité
Les précautions élémentaires sont répertoriées dans
Révision générale
le chapitre Sécurité. Cette section identifie également
des situations dangereuses. Lire soigneusement les
Les détails de la révision générale du moteur ne sont
consignes de sécurité données dans ce chapitre
pas inclus dans le Guide d'utilisation et d'entretien
avant d'utiliser ce produit ou d'effectuer des travaux
sauf les intervalles et les points d'entretien de chaque
d'entretien ou de réparation.
intervalle. Les réparations majeures ne doivent être
effectuées que par du personnel autorisé par Perkins
. Votre concessionnaire Perkins ou votre distributeur
Utilisation
Perkins propose une gamme d'options liées aux
Nous n'indiquons ici que l'essentiel des techniques
programmes de révision générale. Si le moteur subit
d'utilisation. Ces techniques aident au
des pannes majeures, de nombreuses options de
développement des compétences nécessaires pour
révision générale consécutive à la panne sont
exploiter le moteur de manière fiable et économique.
également proposées. Consulter votre
Les compétences s'acquièrent, à mesure que
concessionnaire Perkins ou votre distributeur
l'opérateur connaît mieux le moteur et ses
Perkins pour davantage de renseignements sur ces
possibilités.
options.
La section utilisation sert de référence aux
Projet de mise en garde 65 de l'État
opérateurs. Les photographies et illustrations
de Californie
montrent comment effectuer les contrôles, démarrer,
faire fonctionner et arrêter le moteur. Cette section
comprend également des informations sur le
Il est officiellement reconnu dans l'État de Californie
que les émissions des moteurs diesel et certains de
diagnostic électronique.
leurs composants peuvent entraîner des cancers, des
anomalies à la naissance et d'autres affections liées
Entretien
à la reproduction. Les bornes et les cosses de
batterie et les accessoires connexes contiennent du
La section consacrée à l'entretien explique comment
plomb et des composés du plomb. Se laver les
bien entretenir le moteur. Les instructions illustrées,
mains après la manipulation.
étape par étape, sont regroupées par intervalles
d'entretien basés sur les heures-service et/ou les
durées de temps. Les éléments du calendrier
d'entretien font référence aux instructions détaillées
qui suivent.
SFBU8726
5
Sécurité
Mises en garde

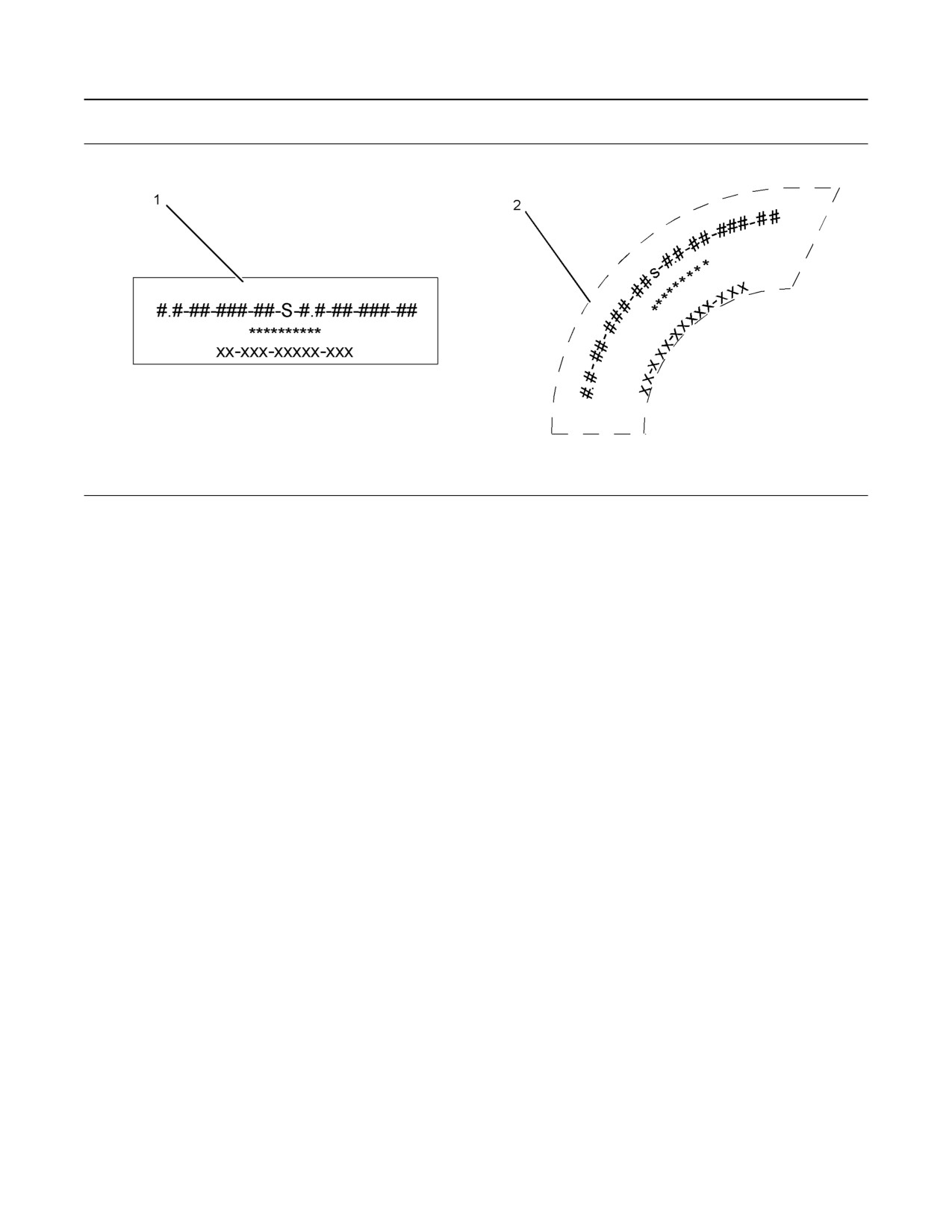

L'étiquette de mise en garde universelle (1) se trouve
Sécurité
sur le dessus du moteur, sur le couvercle du
connecteur d'interface du moteur.
i04797095
Mises en garde
Diverses mises en garde spécifiques figurent sur le
moteur. L'emplacement précis et la description des
mises en garde sont passés en revue dans ce
chapitre. Prendre le temps de se familiariser avec
tous les signaux d'avertissement.
S'assurer que tous les signaux d'avertissement sont
lisibles. Nettoyer ou remplacer les mises en garde
dont le texte ou les illustrations ne sont pas visibles.
Pour nettoyer les mises en garde, utiliser un chiffon,
de l'eau et du savon. Ne pas utiliser de solvants,
d'essence ou d'autres produits chimiques caustiques.
Les solvants, l'essence ou les produits chimiques
caustiques peuvent détériorer l'adhésif fixant les
signaux d'avertissement. Les signaux
d'avertissement dont l'adhésif est détérioré peuvent
se détacher du moteur.
Remplacer toute mise en garde abîmée ou
manquante. Si un signal d'avertissement est fixé à
une pièce du moteur qui est remplacée, poser un
nouveau signal d'avertissement sur la pièce de
rechange. Des mises en garde neuves sont
disponibles auprès du distributeur Perkins .
Mise en garde universelle
Lire attentivement les instructions et les consi-
gnes données dans les Guides d'utilisation et
d'entretien avant de conduire cet équipement ou
de travailler dessus. Faute de se conformer à ces
instructions et mises en garde, il y a risque de
blessures ou de mort.
Illustration
g01154807
1
Exemple type
6
SFBU8726
Sécurité
Généralités
Illustration
g02582556
2
Exemple type
i04190842
•
Toute altération du montage du moteur ou du
câblage mis en place par le constructeur d'origine
Généralités
peut s'avérer dangereuse. Il y a risque de
blessures ou de mort ou de dégât au moteur.
•
Si l'on fait tourner le moteur dans un local fermé,
évacuer les gaz d'échappement à l'extérieur.
•
Si le moteur ne tourne pas, ne pas desserrer le
frein de stationnement ou le frein auxiliaire, sauf si
le véhicule est immobilisé ou calé.
•
Porter un casque, des lunettes de protection et
d'autres équipements de sécurité lorsque les
conditions l'exigent.
•
Lorsque le travail se fait à proximité d'un moteur en
fonctionnement, porter des protections auditives
pour éviter tout dommage auditif.
•
Ne pas porter de vêtements amples ni de bagues,
gourmettes, etc., qui risquent de s'accrocher aux
Illustration
g00106798
3
commandes ou à d'autres parties du moteur.

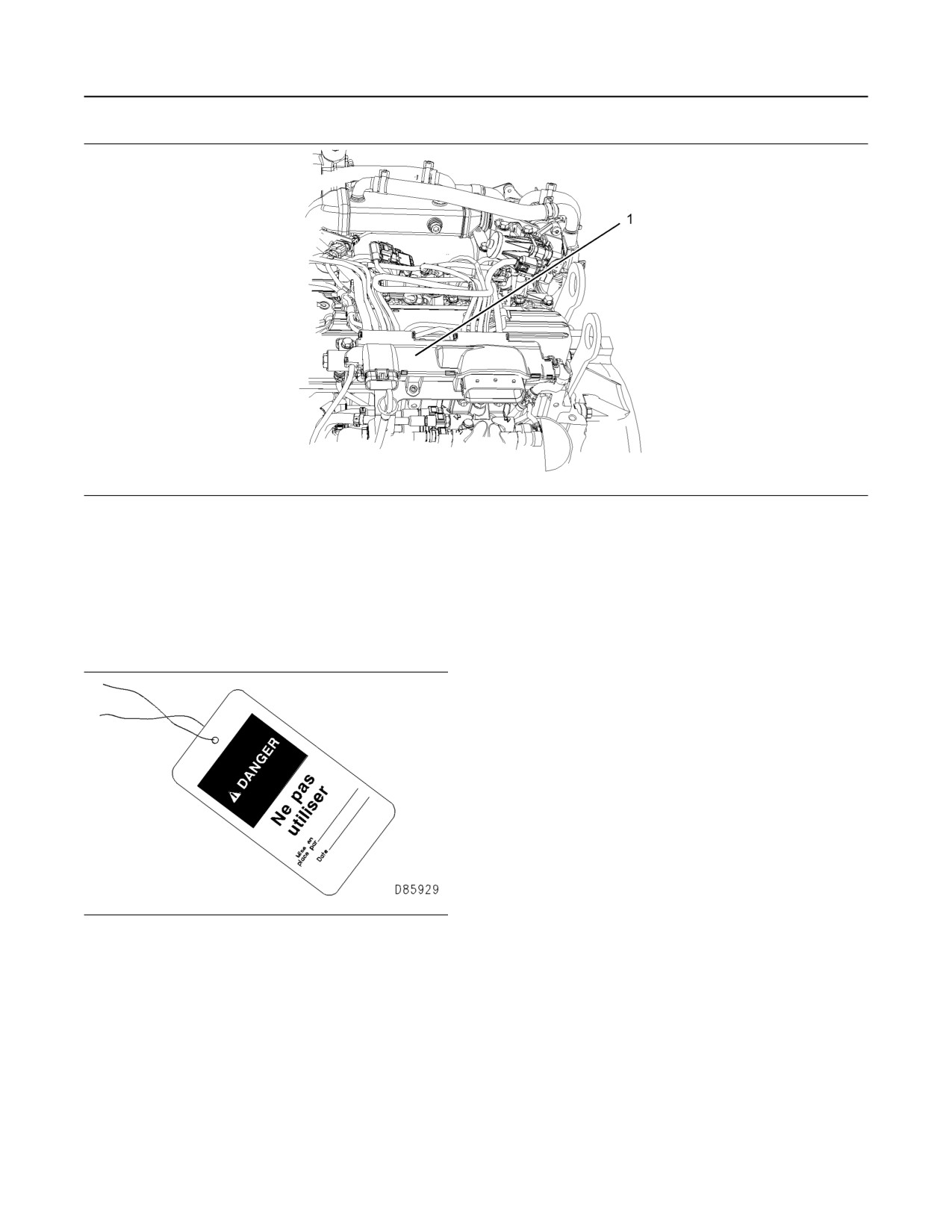

Fixer une pancarte d'avertissement “Ne pas utiliser”
•
S'assurer que toutes les protections et tous les
ou une pancarte similaire sur le contacteur de
couvercles sont solidement fixés sur le moteur.
démarrage ou sur les commandes avant d'entretenir
ou de réparer le moteur. Fixer les pancartes
•
Ne jamais conserver de liquides d'entretien dans
d'avertissement sur le moteur et dans chaque poste
des récipients en verre. Les récipients en verre
de commande. Lorsque cela est approprié,
risquent de se briser.
débrancher les commandes de démarrage.
•
Utiliser toutes les solutions de nettoyage avec
Pendant l'entretien du moteur, ne tolérer la présence
prudence.
d'aucune personne non autorisée sur le moteur ou à
proximité de celui-ci.
•
Signaler toutes les réparations nécessaires.
SFBU8726
7
Sécurité
Généralités
Sauf indication contraire, effectuer l'entretien comme
• Bouchons de remplissage
suit:
• Graisseurs
•
Le moteur est coupé. S'assurer que le moteur ne
peut être mis en marche.
• Prises de pression
•
Appliquer le verrouillage de protection des
• Reniflards
commandes.
• Bouchons de vidange
•
Serrer le frein auxiliaire (secours) ou le frein de
Déposer les plaques-couvercles avec prudence.
stationnement.
Desserrer progressivement, mais ne pas déposer les
•
Caler ou immobiliser le véhicule avant de procéder
deux derniers boulons ou les deux derniers écrous
qui se trouvent aux extrémités opposées de la
à l'entretien ou à des réparations.
plaque-couvercle ou du dispositif. Avant de déposer
les deux derniers boulons ou les deux derniers
•
Débrancher les batteries avant de procéder à
écrous, desserrer le couvercle en faisant levier afin
l'entretien ou à une intervention sur le circuit
de diminuer la force exercée par le ressort ou
électrique. Débrancher les câbles de masse de la
détendre toute autre pression.
batterie. Obturer les fils afin d'éviter toute
production d'étincelle.
•
Détacher le raccord de l'injecteur-pompe qui se
trouve sur le support du cache-soupapes. Cela
contribuera à éviter les blessures provoquées par
la tension élevée des injecteurs-pompes. Ne pas
toucher aux bornes d'injecteur-pompe pendant
que le moteur est en marche.
•
Ne pas se lancer dans des réparations ou des
réglages du moteur pendant que celui-ci est en
marche.
•
Ne pas se lancer dans des réparations que l'on ne
comprend pas. Utiliser les outils appropriés.
Illustration
g00702020
Remplacer ou réparer tout équipement
4
endommagé.
• Porter un casque, des lunettes de protection et
•
Avant la mise en marche initiale d'un moteur neuf
d'autres équipements de sécurité lorsque les
ou la remise en marche d'un moteur après
conditions l'exigent.
intervention, prendre les dispositions nécessaires
pour arrêter le moteur au cas où il s'emballerait.
• Lorsque le travail se fait à proximité d'un moteur en
Pour ce faire, couper l'alimentation en carburant
fonctionnement, porter des protections auditives
ou l'arrivée d'air du moteur.
pour éviter tout dommage auditif.
•
Ne faire démarrer le moteur qu'à partir du poste de
• Ne pas porter de vêtements amples ni de bagues,
conduite (cabine). Ne jamais effectuer de
gourmettes, etc., qui risquent de s'accrocher aux
branchement directement sur les bornes du
commandes ou à d'autres parties du moteur.
démarreur ou sur celles des batteries. Cela
pourrait rendre inopérant le dispositif de
• S'assurer que toutes les protections et tous les
démarrage au point mort ou endommager le circuit
couvercles sont solidement fixés sur le moteur.
électrique.
• Ne jamais conserver de liquides d'entretien dans
Les gaz d'échappement des moteurs contiennent des
des récipients en verre. Les récipients en verre
produits de combustion qui peuvent s'avérer nocifs.
risquent de se briser.
Toujours faire démarrer le moteur et le laisser tourner
dans un endroit bien aéré. Si le moteur se trouve
• Utiliser toutes les solutions de nettoyage avec
dans un endroit fermé, évacuer les gaz
prudence.
d'échappement au dehors.
• Signaler toutes les réparations nécessaires.
Retirer les pièces suivantes avec prudence. Pour
éviter que des liquides sous pression ne soient
Sauf indication contraire, effectuer l'entretien
pulvérisés ou projetés, placer un chiffon sur la pièce
comme suit:
déposée.
8
SFBU8726
Sécurité
Généralités
• Le moteur est coupé. S'assurer que le moteur ne
peut être mis en marche.
• Débrancher les batteries avant de procéder à
l'entretien ou à une intervention sur le circuit
électrique. Débrancher les câbles de masse de la
batterie. Obturer les fils afin d'éviter toute
production d'étincelle.
• Ne pas se lancer dans des réparations que l'on ne
comprend pas. Utiliser les outils appropriés.
Remplacer ou réparer tout équipement
endommagé.
Air comprimé et eau sous pression
Illustration
g00687600
L'air comprimé ou l'eau sous pression peuvent
5
projeter des débris ou de l'eau brûlante. Cela peut
entraîner des blessures.
Utiliser systématiquement une planchette ou un
carton pour rechercher les fuites. Du liquide sous
Lorsque de l'air comprimé ou de l'eau sous pression
pression qui s'échappe peut perforer les tissus
sont utilisés pour le nettoyage, porter des vêtements
cutanés. La pénétration de liquide peut provoquer
de protection, des chaussures de protection et des
des lésions graves, voire la mort. Une fuite qui
protections pour les yeux. Par "protection pour les
s'échappe par un orifice minuscule peut provoquer de
yeux", on entend lunettes de protection ou écran
graves blessures. Si du liquide a pénétré sous la
facial.
peau, consulter immédiatement un médecin. Faire
appel à un médecin spécialisé dans ce type de
La pression d'air maximale pour le nettoyage doit être
blessures.
inférieure à 205 kPa (30 psi). La pression d'eau
maximale pour le nettoyage doit être inférieure à
275 kPa (40 psi).
Prévention des déversements de
liquides
Pénétration de liquides
REMARQUE
La pression peut demeurer élevée dans le circuit
Prendre des précautions afin de s'assurer que tous
hydraulique longtemps après l'arrêt du moteur. Si l'on
les liquides sont recueillis lors d'un contrôle, d'un en-
ne décharge pas correctement la pression, celle-ci
peut projeter violemment du liquide hydraulique ou
tretien, d'un essai, d'un réglage ou d'une réparation.
des éléments tels que des bouchons.
Prévoir un récipient adéquat pour recueillir les liqui-
des avant d'ouvrir un compartiment ou de démonter
Ne pas déposer de composants hydrauliques ou de
un composant contenant des liquides.
pièces tant que la pression n'a pas été déchargée car
il y a un risque de blessure. Ne pas démonter de
Évacuer tous les liquides vidangés conformément à
composants hydrauliques ou de pièces tant que la
la réglementation locale.
pression n'a pas été déchargée car il y a un risque de
blessure. Se référer à la documentation du
constructeur d'origine pour connaître toutes les
méthodes requises pour détendre la pression
hydraulique.
SFBU8726
9
Sécurité
Généralités
Informations sur l'amiante
•
Ne jamais utiliser d'air comprimé pour le
nettoyage.
•
Éviter de brosser des matériaux qui contiennent de
l'amiante.
•
Éviter de meuler des matériaux qui contiennent de
l'amiante.
•
Pour le nettoyage des matériaux à base d'amiante,
utiliser des produits liquides.
•
Un aspirateur équipé d'un filtre à air haute capacité
(HEPA) peut également être employé.
•
Sur les postes d'usinage fixes, utiliser une
aspiration aspirante pour évacuer les poussières.
Illustration
g00702022
•
En l'absence de tout autre moyen de lutte contre la
6
poussière, porter un respirateur agréé.
Les pièces de rechange Perkins fournies par
•
Respecter les lois et réglementations applicables
Perkins sont garanties sans amiante. Perkins
recommande d'utiliser uniquement des pièces de
au lieu de travail. Aux États-Unis , appliquer les
rechange Perkins authentiques. En cas d'emploi de
normes OSHA (Occupational Safety and Health
pièces de rechange contenant de l'amiante, respecter
Administration) . Les règlements OSHA se
les règles suivantes pour la manipulation de ces
trouvent dans le document 29 CFR 1910.1001.
pièces et l'évacuation des poussières d'amiante.
•
Respecter toutes les réglementations
Faire preuve de prudence. Lors de la manipulation de
environnementales pour la mise au rebut de
pièces contenant des fibres d'amiante, éviter d'inhaler
l'amiante.
les poussières susceptibles d'être dégagées. Ces
poussières sont très nocives. Les pièces susceptibles
•
Se tenir à l'écart des zones où des particules
de contenir de l'amiante sont les plaquettes, les
d'amiante pourraient être en suspension dans l'air.
rubans et les garnitures de frein, les disques
d'embrayage et certains joints statiques. L'amiante
Évacuation correcte des déchets
utilisé dans ces pièces est en règle générale enrobé
dans de la résine ou bien isolé. La manipulation de
ces pièces ne présente donc aucun risque pour
autant qu'il n'y ait pas de dégagement de poussières
d'amiante.
En présence de poussières d'amiante, suivre ces
directives:
Illustration
g00706404
7
Une évacuation incorrecte des déchets peut menacer
l'environnement. Les liquides potentiellement
toxiques doivent être évacués selon la
réglementation locale.
Toujours utiliser des récipients étanches pour
vidanger des liquides. Ne pas déverser les liquides
usagés sur le sol, dans une bouche d'égout ou dans
une source d'eau.
10
SFBU8726
Sécurité
Prévention des brûlures
i04797002
Circuit d'induction
Prévention des brûlures
Le danger de brûlure par acide sulfurique peut
Ne toucher à aucune pièce d'un système sur un
provoquer des blessures parfois mortelles.
moteur qui tourne. Dans des conditions normales de
fonctionnement, le moteur, l'échappement et le circuit
Le refroidisseur des gaz d'échappement peut
de post-traitement du moteur peuvent atteindre une
contenir une petite quantité d'acide sulfurique.
L'emploi de carburant ayant des teneurs en sou-
température de 650 °C (1202 °F).
fre supérieures à 15 ppm peut accroître la quan-
Au régime de ralenti ou à une vitesse de véhicule
tité d'acide sulfurique formée. De l'acide
nulle, un conducteur peut demander une
sulfurique peut s'écouler du refroidisseur pen-
dant que le moteur est en marche. Le contact avec
régénération manuelle. Dans ce cas, la température
l'acide sulfurique brûlera les yeux, la peau et les
des gaz d'échappement peut atteindre 650 °C
vêtements. Toujours utiliser l'équipement de pro-
(1 202 °F). Sinon, la régénération automatique peut
tection individuelle approprié
(PPE) mentionné
produire des températures de gaz d'échappement
sur la fiche de données de sécurité (MSDS) pour
aussi élevées que 650 °C (1202 °F).
l'acide sulfurique. Toujours suivre les directives
de premiers secours mentionnées sur la fiche de
Laisser refroidir le circuit du moteur avant toute
opération d'entretien. Décharger toute la pression des
données de sécurité
(MSDS) pour l'acide
circuits suivants : le circuit hydraulique, le circuit de
sulfurique.
lubrification, le circuit de carburant et le circuit de
refroidissement avant de débrancher les éléments
correspondants.
Liquide de refroidissement
À la température de fonctionnement, le liquide de
refroidissement du moteur est brûlant. Le liquide de
refroidissement est aussi sous pression. Le radiateur
Tout contact avec du carburant sous haute pres-
et toutes les canalisations allant aux réchauffeurs ou
sion présente des risques de pénétration percuta-
au moteur contiennent du liquide de refroidissement
née et de brûlure. Des projections de carburant
brûlant.
sous haute pression peuvent déclencher un in-
cendie. Le non respect des consignes de contrôle
Tout contact avec du liquide de refroidissement
et d'entretien peut entraîner des blessures, voire
brûlant ou avec de la vapeur peut provoquer de
la mort.
graves brûlures. Laisser refroidir les pièces du circuit
de refroidissement avant d'effectuer la vidange de ce
circuit.
Une fois le moteur coupé, attendre 10 minutes avant
d'effectuer toute intervention sur les canalisations de
Contrôler le niveau du liquide de refroidissement
carburant afin de laisser à la pression le temps de
uniquement lorsque le moteur est à l'arrêt et que le
s'évacuer des canalisations de carburant haute
moteur est froid.
pression.
S'assurer que le bouchon de remplissage est froid
avant de le dévisser. Le bouchon de remplissage doit
être suffisamment froid pour être touché à main nue.
Dévisser lentement le bouchon de remplissage pour
relâcher la pression.
L'additif pour circuit de refroidissement contient des
alcalis. Les alcalis peuvent provoquer des blessures.
Éviter que des alcalis n'entrent en contact avec la
peau et les yeux et ne pas en ingérer.
Huiles
L'huile chaude et les pièces chaudes peuvent
provoquer des blessures. Ne pas laisser l'huile
brûlante entrer en contact avec la peau. Éviter
également que des pièces brûlantes n'entrent en
contact avec la peau.
SFBU8726
11
Sécurité
Prévention des incendies ou des explosions
Batteries
Ranger les carburants et les lubrifiants dans des
récipients correctement identifiés et hors de portée
L'électrolyte est un acide. L'électrolyte peut
des personnes non autorisées. Ranger les chiffons
provoquer des blessures. Éviter tout contact avec la
graisseux et les matériaux inflammables dans des
peau et les yeux. Toujours porter des lunettes de
récipients de protection. Ne pas fumer sur les aires
sécurité pour travailler sur des batteries. Se laver les
d'entreposage des matériaux inflammables.
mains après avoir touché les batteries et les
connecteurs. Il est conseillé de porter des gants.
Ne pas exposer le moteur à des flammes.
Des boucliers d'échappement (selon équipement)
i04797089
protègent les pièces chaudes de l'échappement
contre les projections d'huile ou de carburant en cas
Prévention des incendies ou
de défaillance d'une canalisation, d'un tuyau ou d'un
joint. Les boucliers d'échappement doivent être
des explosions
correctement montés.
Ne pas effectuer de soudure sur des canalisations ou
des réservoirs contenant des liquides inflammables.
Ne pas couper au chalumeau des canalisations ou
des réservoirs qui contiennent du liquide
inflammable. Nettoyer soigneusement ces
canalisations ou réservoirs avec un solvant
ininflammable avant tout soudage ou découpage au
chalumeau.
Le câblage doit être maintenu en bon état. Tous les
câbles électriques doivent être correctement
acheminés et solidement fixés. Vérifier
quotidiennement l'ensemble des câbles électriques.
Réparer tout câble desserré ou effiloché avant de
faire tourner le moteur. Nettoyer et serrer toutes les
connexions électriques.
Eliminer tout câblage non attaché ou non nécessaire.
Ne pas utiliser de câbles d'une dimension inférieure à
Illustration
g00704000
8
la jauge conseillée. Ne pas effectuer de dérivation de
fusibles ou de disjoncteur.
Tous les carburants, la plupart des lubrifiants et
La formation d'arcs ou d'étincelles peut provoquer un
certaines solutions de refroidissement sont
inflammables.
incendie. Des connexions solides, l'emploi du
câblage conseillé et des câbles de batterie
Les liquides inflammables qui fuient ou qui sont
correctement entretenus contribueront à empêcher la
déversés sur des surfaces chaudes ou des
formation d'un arc ou d'une étincelle.
composants électriques peuvent provoquer un
incendie. Tout incendie peut provoquer des blessures
et des dégâts matériels.
Après l'activation du bouton d'arrêt d'urgence,
Tout contact avec du carburant sous haute pres-
attendre 15 minutes avant de retirer les couvercles du
sion présente des risques de pénétration percuta-
moteur.
née et de brûlure. Des projections de carburant
sous haute pression peuvent déclencher un in-
Déterminer si le moteur va fonctionner dans un
cendie. Le non respect des consignes de contrôle
environnement permettant aux gaz combustibles de
et d'entretien peut entraîner des blessures, voire
pénétrer dans le circuit d'admission d'air. Ces gaz
peuvent provoquer un surrégime du moteur. Il peut
la mort.
s'ensuivre des blessures personnelles, des dégâts
matériels ou des dommages du moteur.
Une fois le moteur coupé, attendre 10 minutes avant
d'effectuer toute intervention sur les canalisations de
Si l'application implique la présence de gaz
carburant afin de laisser à la pression le temps de
combustibles, consulter le concessionnaire Perkins
ou le distributeur Perkins pour plus d'informations sur
s'évacuer des canalisations de carburant haute
pression.
les dispositifs de protection adéquats.
Retirer toutes les matières inflammables telles que
carburant, huile et résidus provenant du moteur. Ne
pas laisser de matières inflammables ou conductrices
s'accumuler sur le moteur.
12
SFBU8726
Sécurité
Prévention des incendies ou des explosions
S'assurer que le moteur est arrêté. Vérifier toutes les
canalisations et tous les flexibles afin de s'assurer
qu'ils ne sont ni usés ni détériorés. Les flexibles
doivent être correctement acheminés. Les
canalisations et les flexibles doivent avoir un support
adéquat et des colliers solides.
S'assurer que les filtres à huile et les filtres à
carburant sont montés correctement. Les boîtiers de
filtre doivent être serrés au couple approprié. Se
référer au document Démontage et montage pour
plus d'informations.
Illustration
g00704135
10
Les gaz provenant d'une batterie sont explosifs. Ne
jamais approcher de flamme nue ou d'étincelle de la
partie supérieure de la batterie. Ne pas fumer dans
les zones de chargement des batteries.
Ne jamais vérifier la charge de la batterie en plaçant
un objet métallique sur les bornes. Utiliser un
voltmètre ou un hydromètre.
Illustration
g00704059
Le branchement incorrect des câbles volants peut
9
provoquer une explosion qui peut entraîner des
blessures. Se référer à la section Utilisation du
Manœuvrer avec précaution lors du ravitaillement en
présent guide pour connaître les instructions
carburant d'un moteur. Ne pas fumer lors du
spécifiques.
ravitaillement en carburant d'un moteur. Ne pas
ravitailler en carburant un moteur à proximité de
Ne pas charger une batterie gelée. La charge d'une
flammes nues ou d'étincelles. Toujours arrêter le
batterie gelée peut entraîner une explosion.
moteur avant de procéder au ravitaillement.
Les batteries doivent être maintenues propres. Les
couvercles (selon l'équipement) doivent être
maintenus sur les éléments. Utiliser les câbles, les
connexions et les couvercles de coffre de batterie
conseillés lorsque le moteur tourne.
Extincteur
S'assurer qu'un extincteur est disponible. Se
familiariser avec le fonctionnement de l'extincteur.
Examiner l'extincteur et l'entretenir régulièrement.
Respecter les recommandations figurant sur la
plaque d'instructions.
Conduites, canalisations et
flexibles
Ne pas plier de canalisations haute pression. Ne pas
donner de chocs aux canalisations haute pression.
Ne pas monter de canalisation endommagée.
SFBU8726
13
Sécurité
Risques d'écrasement et de coupure
Les fuites peuvent provoquer des incendies.
Lorsque l'on frappe sur des objets, porter des lunettes
Consulter le concessionnaire Perkins ou le
de sécurité pour éviter des blessures aux yeux.
distributeur Perkins pour le remplacement des
pièces.
Des éclats ou d'autres débris peuvent être projetés
lorsque l'on frappe sur des objets. Avant de frapper
Remplacer les pièces si l'une des conditions
sur les objets, veiller à ce que personne ne risque
suivantes se présente:
d'être blessé par la projection de débris.
• Les canalisations ou les canalisations de
i04190792
carburant haute pression sont déposées.
• Les raccords d'extrémité sont endommagés ou
Pour monter et descendre
présentent des fuites.
• Les revêtements extérieurs sont éraillés ou
Ne pas monter sur le moteur ou sur le dispositif de
coupés.
post-traitement. Ils ne comportent en effet aucun
emplacement où l'on puisse monter ou descendre.
• Les câbles sont dénudés.
Se référer aux spécifications du constructeur d'origine
• Revêtements extérieurs boursouflés.
pour connaître l'emplacement des mains courantes et
des marchepieds d'une application spécifique.
• Les parties souples des canalisations sont vrillées.
• Gaine de protection incrustée dans les
i04796996
revêtements extérieurs.
Canalisations de carburant
• Les raccords d'extrémité sont déboîtés.
haute pression
S'assurer que les colliers, les protections et les
écrans thermiques sont tous montés correctement.
Ce contrôle permet pendant le fonctionnement du
moteur, d'éviter des vibrations, un frottement contre
d'autres pièces et une chaleur excessive.
Tout contact avec du carburant sous haute pres-
Régénération
sion présente des risques de pénétration percuta-
née et de brûlure. Des projections de carburant
Pendant une régénération, la température des gaz
sous haute pression peuvent déclencher un in-
d'échappement est élevée. Suivre les consignes de
prévention des incendies appropriées et utiliser le cas
cendie. Le non respect des consignes de contrôle
échéant la fonction du contacteur de désactivation de
et d'entretien peut entraîner des blessures, voire
la régénération.
la mort.
i02227091
Risques d'écrasement et de
coupure
Étayer correctement la pièce lorsque l'on travaille en
dessous.
Sauf indication contraire, ne jamais tenter d'effectuer
des réglages lorsque le moteur est en marche.
Se tenir à l'écart de toutes les pièces en rotation et
des pièces mobiles. Maintenir les protections en
place jusqu'au moment d'effectuer l'entretien. Une
fois l'entretien terminé, remonter les protections.
Garder les objets à l'écart des pales du ventilateur
quand il tourne. Tout objet qui tombe sur les pales du
ventilateur sera sectionné ou projeté avec violence.
14
SFBU8726
Sécurité
Canalisations de carburant haute pression

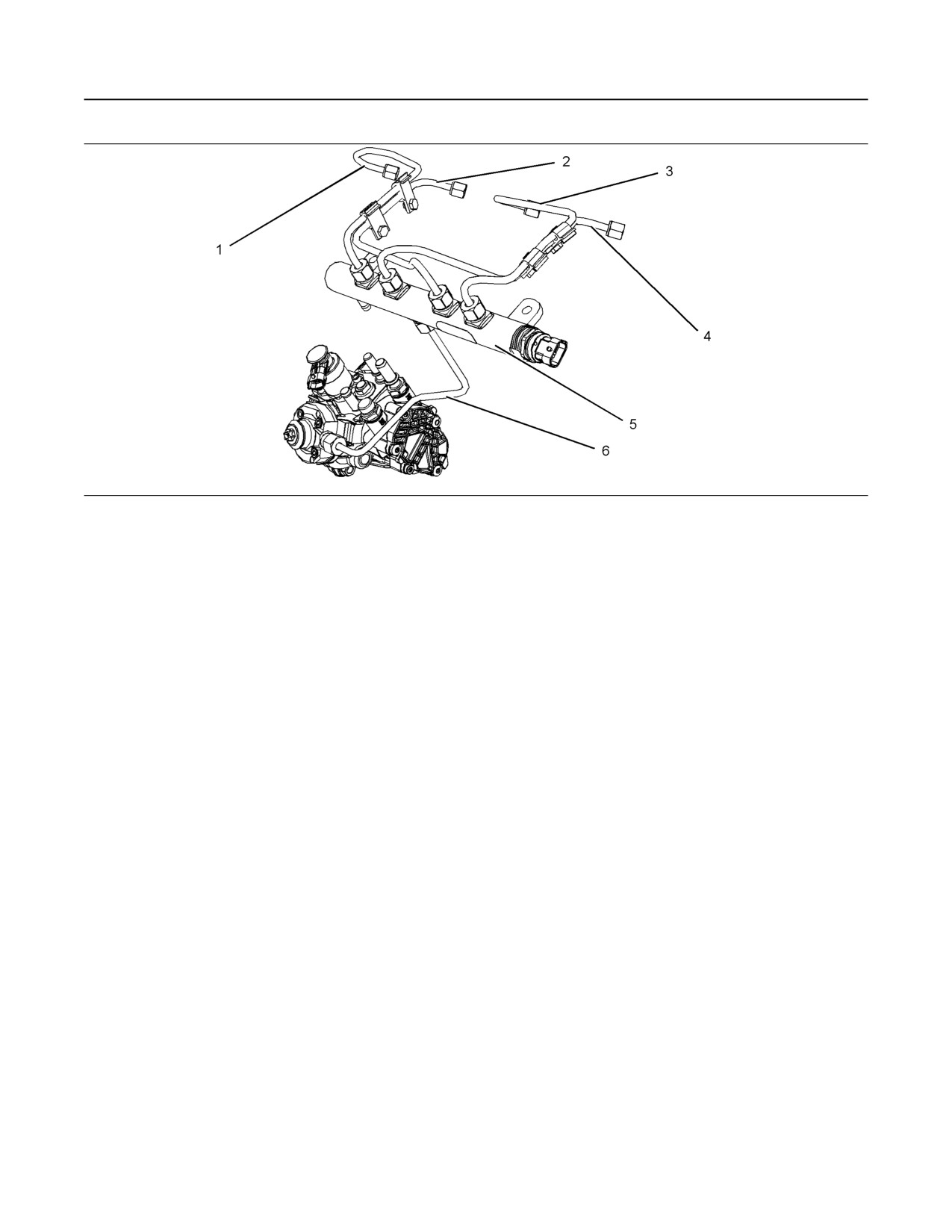

Illustration
g02315653
11
(1) Canalisation haute pression
(4) Canalisation haute pression
(6) Canalisation d'alimentation en carburant
(2) Canalisation haute pression
(5) Collecteur de carburant haute pression
haute pression
(3) Canalisation haute pression
(rail)
Les canalisations de carburant haute pression
Ne pas desserrer les canalisations de carburant
correspondent aux canalisations de carburant situées
haute pression pour purger l'air du circuit de
entre la pompe d'alimentation haute pression et le
carburant. Cette procédure n'est pas obligatoire.
collecteur de carburant haute pression et aux
canalisations de carburant situées entre le collecteur
Contrôler visuellement les canalisations de carburant
de carburant et la culasse. Ces canalisations de
haute pression avant de démarrer le moteur. Ce
carburant diffèrent des canalisations de carburant
contrôle doit être effectué quotidiennement.
des autres circuits de carburant.
Si le contrôle se fait moteur en marche, employer
Ces différences proviennent des éléments suivants:
systématiquement la méthode de contrôle qui
convient afin d'éviter tout risque de pénétration de
• Les canalisations de carburant haute pression
liquide. Se référer au Guide d'utilisation et d'entretien,
sont constamment sous haute pression.
“Généralités”.
• Les pressions internes des canalisations de
carburant haute pression sont supérieures à celles
des autres types de circuit de carburant.
• Les canalisations de carburant haute pression
sont mises en forme, puis renforcées par un
procédé spécial.
Ne pas marcher sur les canalisations de carburant
haute pression. Ne pas dévier les canalisations de
carburant haute pression. Ne pas plier ni frapper les
canalisations de carburant haute pression. Toute
déformation ou tout endommagement des
canalisations de carburant haute pression peut
entraîner l'apparition d'un point faible et d'une panne
potentielle.
Ne pas contrôler les canalisations de carburant haute
pression lorsque le moteur ou le démarreur
fonctionne. Une fois le moteur coupé, attendre 10
minutes avant d'effectuer toute intervention afin de
laisser la pression se décharger des canalisations de
carburant haute pression.
SFBU8726
15
Sécurité
Avant le démarrage du moteur
•
Vérifier l'absence d'endommagement, de
Toutes les protections et tous les couvercles doivent
déformation, d'entaille, de coupure, de pli ou
être en place si le moteur doit être mis en marche en
d'enfoncement sur les canalisations de carburant
vue de réglages ou de contrôles. Prendre garde si
l'on doit travailler à côté de pièces en rotation.
haute pression.
Ne pas faire dériver les circuits d'arrêt automatique.
•
Ne pas faire tourner le moteur en cas de fuite
Ne pas neutraliser les circuits d'arrêt automatique.
d'huile. S'il y a une fuite, ne pas serrer le raccord
Ces dispositifs sont prévus pour empêcher les
pour arrêter la fuite. Le raccord ne doit être serré
blessures. Ils sont également prévus pour empêcher
qu'au couple conseillé. Se référer au document
les dégâts au moteur.
Démontage et montage, “Canalisations d'injection
- Dépose et Canalisations d'injection - Pose”.
Pour les réparations et les réglages, se reporter au
Manuel d'atelier.
•
Si les canalisations de carburant haute pression
fuient alors qu'elles sont serrées au couple
i04797077
approprié, il convient de les remplacer.
•
S'assurer que toutes les attaches des
Démarrage du moteur
canalisations de carburant haute pression sont en
place. Ne pas faire tourner le moteur si des
attaches sont endommagées, manquantes ou
desserrées.
•
Ne pas fixer d'autres éléments aux canalisations
Ne pas utiliser d'auxiliaires de démarrage du type
de carburant haute pression.
aérosol comme de l'éther. Cela peut provoquer
une explosion et des accidents corporels.
•
Les canalisations de carburant haute pression
desserrées doivent être remplacées. De même,
Si une pancarte d'avertissement est fixée sur le
les canalisations de carburant haute pression qui
contacteur de démarrage du moteur ou sur les
ont été déposées doivent être remplacées. Se
commandes, ne pas démarrer le moteur. Avant de
référer au cahier Démontage et montage, “Fuel
mettre le moteur en marche, se renseigner auprès de
Injection Lines - Install”.
la personne qui a fixé la pancarte.
Toutes les protections et tous les couvercles doivent
i02869792
être en place si le moteur doit être mis en marche en
vue de réglages ou de contrôles. Prendre garde si
Avant le démarrage du moteur
l'on doit travailler à côté de pièces en rotation.
Démarrer le moteur depuis le poste de commande ou
Avant le démarrage initial d'un moteur neuf ou d'un
au moyen du contacteur de démarrage.
moteur venant de subir un entretien ou une
réparation, prévoir de couper le moteur en cas de
Toujours démarrer le moteur conformément à la
surrégime. Pour ce faire, on peut couper
procédure décrite dans le Guide d'utilisation et
l'alimentation en carburant et/ou l'arrivée d'air du
d'entretien, “Démarrage du moteur” (chapitre
moteur.
Utilisation). Une connaissance de la procédure
appropriée contribue à éviter de graves détériorations
Un arrêt pour surrégime doit se produire
aux pièces du moteur. Cela peut également
automatiquement pour les moteurs à commande
contribuer à éviter des blessures.
électronique. Si un arrêt pour surrégime ne se produit
pas, appuyer sur le bouton d'arrêt d'urgence pour
Pour que le réchauffeur de l'eau des chemises (selon
couper le carburant et/ou l'air allant au moteur.
équipement) ou que le réchauffeur d'huile (selon
équipement) fonctionne correctement, vérifier le
Rechercher les dangers potentiels sur le moteur.
thermomètre d'eau, ainsi que le thermomètre d'huile
pendant le fonctionnement du réchauffeur.
Avant de mettre le moteur en marche, s'assurer que
personne ne se trouve sur le moteur, en dessous ou
Les gaz d'échappement du moteur renferment des
à proximité. S'assurer qu'il n'y a personne aux
produits de combustion qui peuvent s'avérer nocifs.
alentours.
Toujours faire démarrer le moteur et le laisser tourner
dans un endroit bien aéré. Si l'on fait démarrer le
Selon équipement, s'assurer que le circuit d'éclairage
moteur dans un local, évacuer les gaz
du moteur convient aux conditions. S'assurer que le
d'échappement au dehors.
dispositif d'éclairage fonctionne correctement, selon
équipement.
16
SFBU8726
Sécurité
Arrêt du moteur
Nota: Ces moteurs sont équipés d'une aide au
Méthodes de mise à la masse
démarrage avec bougie de préchauffage dans
chaque cylindre permettant de chauffer l'air
d'admission afin d'améliorer le démarrage.
i02398866
Arrêt du moteur
Arrêter le moteur selon la méthode indiquée dans le
Guide d'utilisation et d'entretien, “Arrêt du moteur
(chapitre Utilisation” pour éviter la surchauffe du
moteur et l'usure accélérée de ses organes.
Utiliser le bouton d'arrêt d'urgence (selon
équipement) UNIQUEMENT en cas d'urgence. Ne
pas utiliser le bouton d'arrêt d'urgence pour un arrêt
normal du moteur. Après un arrêt d'urgence, NE PAS
remettre le moteur en marche tant que le problème
qui a provoqué l'arrêt d'urgence n'a pas été résolu.
Arrêter le moteur en cas de surrégime pendant le
démarrage initial d'un moteur neuf ou d'un moteur qui
a été révisé.
Pour arrêter un moteur à commande électronique,
couper l'alimentation électrique et/ou l'admission d'air
du moteur.
i04796976
Illustration
g02315896
12
Circuit électrique
Exemple type
(1) Mise à la masse vers la batterie
(2) Position principale de mise à la masse
Ne jamais débrancher le circuit ou le câble du circuit
(3) Mise à la masse vers le bloc-cylindres
de batterie d'un chargeur lorsque le chargeur
(4) Mise à la masse vers le démarreur
fonctionne. Une étincelle peut entraîner l'inflammation
des gaz combustibles qui sont produits par certaines
batteries.
Pour éviter que des étincelles n'enflamment les gaz
combustibles produits par certaines batteries, le
câble négatif “-” doit être branché en dernier depuis
la source d'alimentation externe vers la borne
négative “-” du démarreur. À défaut de borne
négative “-” , brancher le câble sur le bloc-moteur.
Vérifier tous les jours que les câbles ne sont ni
desserrés ni effilochés. Serrer toutes les connexions
électriques desserrées avant de démarrer le moteur.
Réparer tout câble électrique effiloché avant de faire
tourner le moteur. Se référer au Guide d'utilisation et
d'entretien pour des instructions de démarrage
spécifiques.
SFBU8726
17
Sécurité
Circuit électronique
i04796982
Circuit électronique
Les altérations au niveau du circuit électronique
ou de l'installation du câblage d'origine peuvent
être dangereuses et pourraient provoquer des
blessures personnelles ou mortelles et/ou des
dommages au moteur.
Risque d'électrocution. Les injecteurs-pompes
utilisent une tension en courant continu. L'ECM
envoie cette tension aux injecteurs-pompes élec-
troniques. Ne pas toucher au connecteur du fais-
ceau des injecteurs-pompes électroniques
pendant que le moteur est en marche. Le non res-
pect de cette consigne peut entraîner des blessu-
res, voire la mort.
Ce moteur comporte un système de surveillance du
Illustration
g02315900
moteur complet et programmable. Le module de
13
commande électronique (ECM) peut surveiller les
conditions de fonctionnement du moteur. Si l'un des
Exemple type
paramètres du moteur sort de la plage autorisée,
(5) Mise à la masse vers la batterie
l'ECM lance une action immédiate.
(6) Mise à la masse vers le bloc-cylindres
(7) Position principale de mise à la masse
Les actions suivantes sont disponibles pour la
gestion de la surveillance du moteur:
Pour des performances et une fiabilité optimales, il
importe que le circuit électrique du moteur soit
• Mise en garde
correctement mis à la masse. Une mise à la masse
inadéquate provoque des courants vagabonds et des
• Détarage
trajets électriques peu fiables.
• Arrêt
Des courants vagabonds peuvent endommager les
composants du moteur.
Le régime moteur ou la puissance du moteur peuvent
être limités rn raison de la surveillance des conditions
Les moteurs qui ne sont pas reliés au châssis par
de fonctionnement et composants suivants :
une tresse de masse risquent d'être endommagés
par des décharges électriques.
Pour garantir le bon fonctionnement du moteur et de
ses circuits électriques, il faut utiliser une tresse de
masse moteur-châssis reliée directement à la
batterie. Une mise à la masse directe du moteur au
châssis peut assurer cette liaison.
Les connexions de masse doivent être bien serrées
et exemptes de corrosion. L'alternateur du moteur
doit être mis à la masse sur la borne de batterie
négative “-” au moyen d'un fil de calibre suffisant
pour supporter la totalité du courant de charge de
l'alternateur.
Les connexions d'alimentation électrique et les
connexions de masse de l'électronique du moteur
doivent toujours aller de l'isolateur à la batterie.
18
SFBU8726
Sécurité
Circuit électronique
• Température du liquide de refroidissement du
moteur
• Pression d'huile moteur
• Engine Speed (Régime moteur)
• Température de l'air dans le collecteur d'admission
• Anomalie du clapet d'alimentation d'entrée du
moteur
• Régulateur de limiteur de pression de
suralimentation
• Alimentation électrique des capteurs
• Pression du carburant dans le collecteur (rampe)
• Système de réductiondes oxydes d'azote
• Système de post-traitement du moteur
L'ensemble surveillance du moteur peut varier selon
les différents modèles de moteurs et les différentes
applications du moteur. Toutefois, le système de
surveillance et la commande de surveillance du
moteur sont similaires pour tous les moteurs.
SFBU8726
19
Informations produit
Vues du modèle
Informations produit
Généralités
i05405095
Vues du modèle
Les vues suivantes montrent des caractéristiques
types du moteur Dans le cas d'applications
particulières, le moteur peut être différent de celui des
illustrations.
Moteur et post-traitement
Illustration
g03367500
14
Exemple type
(1) Système de post-traitement du moteur
(5) Admission d'air au départ du filtre à air
(9) Démarreur
(2) Soupape de commande de NOx
(6) Raccord de l'admission du liquide de
(10) Bouchon de vidange d'huile
(3) Raccord de sortie de l'air au départ du
refroidissement
(11) Carter de volant
turbocompresseur
(7) Turbocompresseur
(12) Volant
(4) Alternateur
(8) Solénoïde de démarreur
20
SFBU8726
Généralités
Vues du modèle
Illustration
g03367502
15
Exemple type
(13) Filtre à carburant secondaire
(15) Jauge de niveau d'huile (jauge
(16) Pompe d'alimentation haute pression
(14) Pression différentielle
baïonnette)
(17) Cache-culbuteur
SFBU8726
21
Généralités
Vues du modèle
Illustration
g03367547
16
(18) Œilletons de levage arrière
(21) Bouchon de remplissage d'huile
(24) Raccord de sortie du liquide de
(19) Œilleton de levage avant
(22) Courroie
refroidissement
(20) Reniflard de carter
(23) Pompe de liquide de refroidissement
(25) Raccord de l'admission d'air
Le bouchon de remplissage d'huile (21) peut se situer
sur le cache-culbuteur.
22
SFBU8726
Généralités
Vues du modèle
Pièces externes au moteur
Illustration
g03367521
17
(26) Pompe d'amorçage du carburant
(28) Capteur de pression différentielle
(30) Relais des bougies de préchauffage
(27) Filtre à carburant primaire
(29) Module de commande électronique
SFBU8726
23
Généralités
Vues du modèle
Vue du moteur équipé d'un filtre à particules diesel à parois poreuses
Illustration
g03367096
18
Exemple type
Le filtre à particules diesel (DPF, Diesel Particulate
Filter) à parois poreuses nécessite un entretien, se
référer à ce Guide d'utilisation et d'entretien,
“Calendrier d'entretien” pour connaître l'intervalle
d'entretien.
24
SFBU8726
Généralités
Description du produit
Vue du moteur équipé du filtre à particules diesel à écoulement direct
Illustration
g03367094
19
Exemple type
Le filtre à particules diesel à écoulement direct ne
•
4 cylindres en ligne
nécessite pas d'entretien.
• Deux soupapes dans chaque cylindre
i05405214
• Cycle à quatre temps
Description du produit
• Avec turbocompresseur
• Refroidi par turbocompresseur
Les Moteurs industriels 854F-E34T et 854E-E34TA
• Filtre à particules diesel à parois poreuses ou filtre
Perkins ont les caractéristiques suivantes.
à particules diesel à écoulement direct
Spécifications du moteur
Nota: L'avant du moteur est le côté opposé au côté
volant. Les côtés droit et gauche du moteur sont
déterminés depuis le côté volant. Le cylindre numéro
1 est le cylindre avant.
SFBU8726
25
Généralités
Description du produit
Le Moteur 854F-E34T se décline en deux types de
moteurs différents. Le moteur accompagné des
lettres JS sur la plaque signalétique, comporte un
filtre et particule diesel àparoi diltrante. Le moteur
comportant les lettres JT sur la plaque signalétique
est équipé d'un filtre à particules diesel à écoulement
direct.
Le filtre à particules diesel à écoulement direct ne
nécessite pas d'entretien.
Caractéristiques électroniques du
moteur
Les conditions de fonctionnement du moteur sont
surveillées. Le module de commande électronique
Illustration
g02317934
(ECM) contrôle la réponse du moteur à ces
20
conditions et aux demandes de l'utilisateur. Ces
Emplacement des cylindres et des soupapes
conditions ainsi que les exigences du conducteur
permettent la gestion précise de l'injection de
(A) Soupapes d'échappement
carburant par l'ECM. Le système de commande
(B) Soupapes d'admission
électronique du moteur remplit les fonctions
suivantes:
Tableau
1
• Surveillance du moteur
Spécifications des Moteurs 854F-E34T et 854E-E34TA
• Régulation du régime moteur
Régime de marche (tr/min)
800 à 2500(1)
Nombre de cylindres
4 en ligne
• Gestion de la pression d'injection
Alésage
99 mm (3,89763 in)
• Stratégie de démarrage à froid
Course
110 mm (4,33070 in)
• Commande automatique du rapport air/carburant
Puissance
854F 45 à 55,4 kW
• Modulation de la réserve de couple
(60,345 à 74,3 hp)
854E 62 à 86 kW
• Gestion du calage de l'injection
(83,142 à 115,326 hp)
Aspiration
854F avec turbocompresseur
• Diagnostics du système
854E avec turbocompresseur à
refroidissement intermédiaire
• Régénération post-traitement
Taux de compression
17:1
Pour plus d'informations sur les caractéristiques
électroniques du moteur, se référer au Guide
Cylindrée
3,4 l (207,48 in3)
d'utilisation et d'entretien, “Caractéristiques et
Ordre d'allumage
1-3-4-2
commandes” (chapitre Utilisation).
Rotation (côté volant)
Sens inverse d'horloge
Diagnostics du moteur
(1) Le régime de marche dépend du niveau de puissance du mo-
teur, de l'application et de la configuration de l'accélérateur.
Le moteur est équipé d'un dispositif de diagnostic
intégré qui permet de garantir que les systèmes du
moteur fonctionnent correctement. Le conducteur est
Type de moteur et type de post-traitement
informé de l'état des systèmes grâce à un témoin
“d'arrêt ou d'avertissement” . Dans certains cas, la
Il existe trois types différents de moteur et deux types
puissance du moteur et la vitesse du véhicule
différents de post-traitement. Le 854E-E34TA est un
peuvent être limitées. L'appareil électronique de
moteur avec turbocompresseur à refroidissement
diagnostic peut être utilisé pour afficher les codes de
intermédiaire équipé d'un filtre à particules diesel
diagnostic.
(DPF, Diesel Particulate Filter) à parois poreuses. Le
lettres JR sont inscrites sur la plaque signalétique.
Il y a trois types de codes de diagnostic: active,
connecté and événement.
La plupart des codes de diagnostic sont consignés et
mémorisés dans l'ECM. Pour plus d'informations, se
référer au Guide d'utilisation et d'entretien,
“Diagnostics du moteur” (chapitre Utilisation).
26
SFBU8726
Généralités
Description du produit
L'ECM comporte un régulateur électronique qui
commande le débit de l'injecteur afin de maintenir le
régime moteur souhaité.
Refroidissement et lubrification du
moteur
Le circuit de refroidissement et le dispositif de
graissage disposent des composants suivants:
• Pompe à eau centrifuge entraînée par courroie
• Thermostat d'eau qui contrôle la température du
liquide de refroidissement moteur
• Pompe à huile de type rotor entraîné par
engrenages
• Refroidisseur multiplaque
L'huile de graissage du moteur est refroidie et filtrée.
Durée de service du moteur
Le rendement du moteur et l'utilisation maximale de
ses performances sont étroitement liés au respect
des recommandations relatives à l'utilisation et à
l'entretien. Par ailleurs, il est nécessaire d'utiliser les
carburants, les liquides de refroidissement et les
huiles de graissage recommandés. Se baser sur le
Guide d'utilisation et d'entretien pour l'entretien requis
du moteur.
Produits du commerce et moteurs
Perkins
Perkins ne garantit pas la qualité ni les
performances des liquides et des filtres de marques
autres que Perkins .
Si des dispositifs auxiliaires, des accessoires ou des
consommables (tels que filtres, additifs, catalyseurs,
etc.) fabriqués par d'autres constructeurs sont utilisés
sur les produits Perkins , la garantie Perkins n'en
est pas pour autant invalidée.
Toutefois, des défaillances découlant du montage
ou de l'emploi de dispositifs, d'accessoires ou de
produits d'autres marques NE sont PAS
considérées des défauts de fabrication Perkins .
Les défauts de fabrication NE sont par
conséquent PAS couverts par la garantie Perkins
Système de post-traitement
L'utilisation du système de post-traitement est
approuvée par Perkins . Afin de respecter les
normes anti-pollution, seul le système de post-
traitement Perkins approuvé peut être utilisé sur un
moteur Perkins .
SFBU8726
27
Identification produit
Emplacements des plaques et des autocollants
Emplacement du numéro de série
Identification produit
i04797090
Emplacements des plaques et
des autocollants
(Moteur)
Les moteurs Perkins sont identifiés par un numéro
de série.
Exemple d'un numéro de moteur : JR*****L000001V.
*****
Le numéro de liste du moteur
JR
Le type du moteur
L
Construit en Italie
000001
Numéro de série du moteur
V
Année de fabrication
Les concessionnaires Perkins ou les distributeurs
Perkins ont besoin de tous ces numéros pour
déterminer les pièces qui ont été incluses dans le
moteur. Ainsi, il est possible d'identifier avec précision
les numéros des pièces de rechange.
Les numéros des informations sur le réglage de
Illustration
g02474416
l'injection des moteurs électroniques sont enregistrés
21
dans le fichier flash. Ces numéros peuvent être lus en
Exemple type de bloc-cylindres non soumis à
se servant de l'outil de diagnostic électronique.
contraintes
Le numéro de série du moteur peut être inscrit sur
trois emplacements différents.
Sur tous les moteurs, le numéro de série est inscrit
sur l'emplacement (1), sur la face avant du moteur.
Sur un bloc-cylindres non soumis à contraintes, le
numéro de série se trouve sur l'emplacement (2). Sur
le côté gauche du bloc-cylindres.
28
SFBU8726
Identification produit
Emplacements des plaques et des autocollants
Illustration
g02826736
22
Exemple type
Sur un bloc-cylindres soumis à contraintes, le numéro
de série se trouve sur l'emplacement (3).
Le numéro de série du moteur est gravé sur la plaque
signalétique des émissions.
SFBU8726
29
Identification produit
Emplacements des plaques et des autocollants
i05405211
Emplacements des plaques et des autocollants
(Post-traitement)
Filtre à particules diesel (DPF, Diesel Particulate Filter) à parois poreuses
Illustration
g02475495
23
Exemple type
Le numéro de série d'identification du post-traitement
est inscrit sur deux emplacements. Sur le filtre à
particules diesel, au niveau des emplacements (1) et
(2). Sur le couvercle d'extrémité de l'admission du
filtre à particule diesel.
30
SFBU8726
Identification produit
Emplacements des plaques et des autocollants
Illustration
g02723697
24
(1) Numéros de série sur le corps principal
(2) Numéros de série sur le couvercle
d'extrémité de l'admission
Veiller à enregistrer tous les numéros inscrits sur le
post-traitement.
Le distributeur ou concessionnaire Perkins aura
besoin de tous les numéros pour identifier les
composants du post-traitement.
i05405098
Emplacements des plaques et
des autocollants
(Post-traitement)
Filtre à particules diesel (DPF,
Diesel Particulate Filter) à
écoulement direct
Une étiquette d'identification du numéro de série du
filtre à particules diesel à écoulement direct est fixée
sur le corps principal du filtre à particules diesel.
i04797015
Autocollant d'homologation du
dispositif antipollution
L'étiquette relative aux émissions est fixée sur le côté
gauche du bloc-cylindres non soumis à des
contraintes.
SFBU8726
31
Identification produit
Informations de référence
Illustration
g02646428
25
Exemple type
i05405099
Système de post-traitement du moteur
Informations de référence
Numéro de pièce
Numéro de série
Des informations sur les éléments suivants peuvent
s'avérer nécessaires pour commander des pièces.
Repérer les informations applicables au moteur.
Noter les informations dans l'espace approprié. Faire
une copie de cette liste pour constituer un dossier.
Conserver les informations pour référence ultérieure.
Dossier de référence
Modèle du moteur
Numéro de série du moteur
Nombre de tours par minute (TR/MIN) lors du régime
de ralenti du moteur
TR/MIN en pleine charge du moteur
Filtre à carburant primaire
Élément de filtre à carburant secondaire
Élément de filtre à huile de graissage
Élément de filtre à huile auxiliaire
Contenance totale du circuit de graissage
Contenance totale du circuit de
refroidissement
Élément de filtre à air
Courroie d'entraînement
32
SFBU8726
Utilisation
Levage du produit
Dans certains cas, il faudra utiliser des montages de
Utilisation
levage pour obtenir l'équilibre voulu et effectuer la
dépose en toute sécurité.
Levage et remisage
Pour la dépose du moteur SEUL, utiliser les œilletons
de levage du moteur.
i04797094
Les œilletons de levage sont prévus et montés pour
les versions spécifiques du moteur. Toute
Levage du produit
modification des œilletons de levage ou du moteur
rend les œilletons de levage et les dispositifs de
levage impropres. En cas de modification, veiller à
utiliser les dispositifs de levage appropriés. Consulter
le concessionnaire Perkins ou le distributeur Perkins
pour plus d'informations sur les dispositifs de levage
du moteur.
Nota: Le moteur est équipé de trois œilletons de
levage. Pour lever le moteur, il faut utiliser tous les
œilletons de levage.
i04190874
Remisage du produit
(Moteur et post-traitement)
Perkins ne saurait être pas tenu responsable des
dégâts qui pourraient apparaître lorsque le moteur est
entreposé après une période de travail.
Le concessionnaire Perkins ou le distributeur Perkins
peut aider à préparer le moteur en vue d'une période
d'entreposage prolongée.
Conditions d'entreposage
Le moteur doit être entreposé dans un bâtiment à
l'abri de l'eau. La température du bâtiment doit être
maintenue à un niveau constant. Les moteurs
contenant du liquide de refroidissement longue durée
Perkins disposent d'une protection par liquide de
Illustration
g02475658
refroidissement adaptée à des températures
26
ambiantes qui peuvent atteindre −36 °C (−32,8 °F).
Exemple type
Le moteur ne doit pas être soumis à des variations de
température et d'humidité extrêmes.
REMARQUE
Ne jamais tordre les oeilletons ni les supports et tra-
Période d'entreposage
vailler en traction uniquement. Ne pas oublier que la
capacité d'un oeilleton diminue à mesure que l'angle
Un moteur peut être entreposé pendant une période
entre les chaînes ou les câbles et l'objet à lever de-
pouvant atteindre 6 mois à condition que toutes les
vient inférieur à 90 degrés.
recommandations soient respectées.
Lors du levage d'une pièce de biais, n'utiliser qu'un
Procédure d'entreposage
maillon de fixation correctement calibré au poids.
Conserver une trace des procédures qui ont été
effectuées sur le moteur.
Utiliser un palan pour déposer les composants
lourds. Utiliser une poutre de levage réglable pour
Nota: Ne pas entreposer un moteur dont le circuit de
soulever le moteur. Tous les éléments-supports
carburant contient du biodiesel.
(chaînes et câbles) doivent être parallèles entre eux.
Les chaînes et les câbles doivent être
1. S'assurer que le moteur est propre et sec.
perpendiculaires au plan supérieur de l'objet soulevé.
SFBU8726
33
Levage et remisage
Remisage du produit
Vérifications mensuelles
a. Si du biodiesel a été utilisé, le circuit doit être
Il faut faire pivoter le vilebrequin pour changer la
vidangé et de nouveaux filtres doivent être
charge du ressort de la contrainte de clapet. Faire
installés. Le réservoir de carburant doit être
pivoter le vilebrequin d'au moins 180 degrés.
rincé.
Rechercher toute trace visible de détériorations ou de
corrosion sur le moteur et le post-traitement.
b. Faire de plein du circuit avec un carburant à
très basse teneur en soufre. Pour plus
S'assurer que le moteur et le post-traitement sont
d'informations sur les carburants acceptables,
bien couverts avant tout entreposage. Consigner la
procédure dans le journal du moteur.
se référer au présent Guide d'utilisation et
d'entretien, “Liquides conseillés”. Faire
fonctionner le moteur pendant 15 minutes afin
d'éliminer toute trace de biodiesel du circuit.
2. Purger l'eau du séparateur d'eau du filtre primaire.
S'assurer que le réservoir de carburant est plein.
3. Il n'est pas nécessaire de vidanger l'huile moteur
avant d'entreposer le moteur. Si les bonnes
spécifications sont appliquées pour l'huile moteur,
le moteur peut être entreposé pendant une période
qui peut atteindre 6 mois. Pour plus d'informations
sur les spécifications d'huile moteur, se référer au
présent Guide d'utilisation et d'entretien, “Liquides
conseillés”.
4. Retirer la courroie d'entraînement du moteur.
Circuit de refroidissement étanche
S'assurer que le circuit de refroidissement contient du
liquide de refroidissement longue durée Perkins ou
un antigel qui respecte la spécification ASTM D6210.
Ouvrir le circuit de refroidissement
S'assurer que tous les bouchons de vidange ont été
ouverts. Laisser le liquide de refroidissement
s'écouler. Monter les bouchons de vidange. Placer un
inhibiteur de phase vapeur dans le circuit. Le circuit
de refroidissement doit être parfaitement étanche une
fois que l'inhibiteur de phase vapeur a été introduit.
Les effets de l'inhibiteur de phase vapeur sont perdus
si le circuit de refroidissement est ouvert.
Pour plus d'informations sur les procédures
d'entretien, se référer au présent Guide d'utilisation et
d'entretien.
Post-traitement
Aucune procédure spéciale n'est requise.
L'échappement de post-traitement doit être équipé
d'un bouchon. Avant tout entreposage, le moteur et le
post-traitement doivent être couverts.
34
SFBU8726
Caractéristiques et commandes
Dispositifs d'alarme et d'arrêt
• Les témoins lumineux peuvent identifier les codes
Caractéristiques et
de diagnostic actifs. Ce circuit est enclenché en
commandes
enfonçant le bouton Flash Code .
Se référer au document Recherche et élimination des
i05405092
pannes, “Témoins” pour plus d'informations.
Dispositifs d'alarme et d'arrêt
Température de refroidissement de l'eau
des chemises - La plage de température
normale est comprise entre
79 °C et 94 °C (174 °F et 201 °F). Cette plage de
L'alarme est un avertissement destiné à informer le
conducteur de l'existence d'une condition de
températures varie en fonction de la charge du
fonctionnement anormale. Les dispositifs d'arrêt de
moteur et de la température ambiante.
manière à réglés pour protéger le moteur contre
d'éventuels dommages. Un dispositif d'arrêt peut être
Un bouchon de radiateur de 100 kPa (14,5 psi) peut
déclenché par la pression, la température, le régime
être monté sur le circuit de refroidissement. La
moteur ou une anomalie électronique.
température maximale du circuit de refroidissement
dépend de la puissance du moteur. Pour les moteurs
Le conducteur doit se familiariser avec les témoins
dont la puissance est égale ou inférieure à 75 kW, la
d'avertissement et les témoins d'arrêt situés sur le
température maximale de refroidissement correspond
panneau de commande avant d'utiliser le véhicule.
à 110 °C (230 °F). Pour les moteurs dont la
Pour toute information complémentaire, se référer à
puissance est supérieure à 75k W, la température
ce Guide d'utilisation et d'entretien, “Centrale de
maximale correspond à 108 °C (226,4 °F). La
surveillance (tableau des témoins)”.
température du liquide de refroidissement moteur est
régulée par les capteurs du moteur et par l'ECM du
moteur. Cette programmation ne peut pas être
i04797087
modifiée. Un détarage du moteur peut se produire si
la température du liquide de refroidissement moteur
Témoins et instruments
maximum est dépassée.
Si la température dépasse la plage normale de
Le moteur ne comporte pas forcément les mêmes
marche, réduire la charge du moteur. Si le liquide de
instruments ou tous les instruments décrits ci-après.
refroidissement atteint souvent des températures
Pour en savoir plus sur les instruments offerts,
élevées, procéder comme suit:
consulter la documentation du constructeur d'origine.
1. Réduire la charge ou le régime du moteur.
Les instruments fournissent des indications sur les
performances du moteur. S'assurer que les
2. Déterminer si le moteur doit être arrêté
instruments sont en bon état de fonctionnement.
immédiatement ou s'il suffit de réduire la charge
Déterminer la plage de fonctionnement normale en
pour qu'il refroidisse.
observant les instruments pendant un certain temps.
Des variations importantes des valeurs affichées sont
3. Rechercher la présence d'éventuelles fuites dans
signe d'un problème potentiel au niveau soit de
le circuit de refroidissement. Au besoin, consulter
l'instrument, soit du moteur. Cette remarque vaut
le distributeur Perkins pour obtenir de l'aide.
également pour les indications qui ont changé
sensiblement, mais qui restent conformes aux
Compte-tours - Cet instrument indique
spécifications. La cause de tout écart important par
le régime du moteur (tr/min). Lorsque le
rapport à la normale doit être déterminée et corrigée.
levier de commande de l'accélérateur est
Consulter le distributeur Perkins pour obtenir de
placé sur la position de pleine ouverture sans
l'aide.
charge, le moteur tourne au régime maxi à vide.
Certaines applications du moteur sont équipées de
Le moteur tourne au régime de pleine charge
témoins. Les témoins lumineux peuvent servir d'aide
lorsque le levier de commande de l'accélérateur
au diagnostic. Il y a deux témoins. Un témoin est
est en position de pleine ouverture avec une
orange et l'autre témoin est rouge.
charge nominale maximale.
Ces témoins lumineux peuvent être utilisés de deux
REMARQUE
façons:
Afin d'éviter d'endommager le moteur, ne jamais dé-
passer le régime maxi à vide. Un surrégime peut en-
• Les témoins lumineux peuvent identifier l'état de
traîner de sérieux dégâts au moteur. Il convient de
fonctionnement actuel du moteur. Les témoins
réduire autant que possible l'utilisation à des vitesses
peuvent également indiquer que le moteur est
supérieures au régime maximum à vide.
défectueux. Ce circuit est enclenché
automatiquement via le contacteur d'allumage.
SFBU8726
35
Caractéristiques et commandes
Centrale de surveillance
Ampèremètre - Cet instrument montre la
i04797005
valeur de la charge ou de la décharge
dans le circuit de charge de batterie.
Centrale de surveillance
L'aiguille doit se trouver du côté “+” du “0 (zéro)”
(Tableau des témoins)
lorsqu'elle est en fonctionnement.
Niveau de carburant - Cet instrument
montre le niveau de carburant dans le
En fonctionnement, le témoin de mise en garde
réservoir de carburant. La jauge de
orange peut présenter trois états : allumé en continu,
niveau de carburant fonctionne lorsque le
clignotant et clignotant en accéléré. Il s'agit de donner
contacteur de “DÉMARRAGE/ARRÊT” se trouve
une indication visuelle de l'importance de la mise en
garde. Certaines applications peuvent disposer d'une
sur “marche” .
mise en garde sonore.
Compteur d'entretien - L'instrument
montre le nombre total d'heures de
fonctionnement du moteur.
Témoins lumineux
• Témoin d'arrêt
• Témoin de mise en garde
• Témoin d'attente au démarrage
• Témoin de pression d'huile basse (allumé en
continu) et témoin de réinitialisation d'huile moteur
(clignotant)
Pour plus d'informations, se référer au présent
guideCentrale de surveillance, “(Tableau des
Témoins)” pour connaître la séquence d'opérations
pour le témoin d'arrêt et le témoin de diagnostic.
La fonction du témoin d'attente au démarrage est
automatiquement contrôlée au démarrage du moteur.
Le témoin de pression d'huile basse a deux fonctions.
• Le témoin de pression d'huile basse est
commandé par l'ECM du moteur. Si une pression
d'huile basse est détectée, le témoin s'allume en
continu. Il est impératif de rechercher
immédiatement la raison pour laquelle le témoin
de pression d'huile insuffisante s'est allumé.
• Témoin de pression d'huile basse clignotant, il faut
vidanger l'huile moteur. Le témoin doit être
réinitialisé, se référer à ce Guide d'utilisation et
d'entretien, “Engine Oil and Filter - Change” pour
toute information supplémentaire.
Tous les témoins s'allument pendant 2 secondes afin
de vérifier qu'ils fonctionnent lorsque le contacteur est
mis en position MARCHE. Si un des témoins reste
allumé, il est impératif d'en rechercher
immédiatement la raison.
Témoins de post-traitement
Pour plus d'informations sur les témoins de post-
traitement, se référer au présent Guide d'utilisation et
d'entretien, “Régénération du filtre à particules
diesel”.
36
SFBU8726
Caractéristiques et commandes
Centrale de surveillance
Tableau
2
Témoin de
Témoin
État du témoin
Description de l'indication
État du moteur
Action du
mise en
d'arrêt
conducteur
garde
Marche
Marche
Contrôle des
Lors du placement du contacteur
La clé de contact est sur la
Si aucun témoin ne s'al-
témoins
sur la position MARCHE, les té-
position MARCHE mais le
lume pendant le
moins s'allument pendant 2 secon-
moteur n'a pas encore été
contrôle des témoins, il
des puis s'éteignent.
démarré.
faut rechercher la cause
de la défaillance
Pendant le contrôle des témoins,
immédiatement.
les témoins du post-traitement
sont également contrôlés.
Si un témoin reste al-
lumé ou clignote, il faut
également rechercher
la cause de la défail-
lance immédiatement.
Arrêt
Arrêt
Aucune anomalie
Le moteur étant en marche, il n'y a
Le moteur fonctionne sans
Aucune
aucun avertissement, code de diag-
aucune anomalie détectée.
nostic ou code d'incident actif.
Niveau 1
Allumé et
Arrêt
Mise en garde
Mise en garde de niveau 1
Le moteur fonctionne norma-
Il faut rechercher la
fixe
lement, mais il y a une ou plu-
cause de la défaillance
sieurs anomalies au niveau
dès que possible.
du système de gestion élec-
tronique du moteur.
Niveau 2
Clignotant
Arrêt
Mise en garde
Mise en garde de niveau 2
Le moteur continue à fonc-
Couper le moteur.
tionner, mais il y a des codes
Rechercher la cause du
de diagnostic ou des codes
code.
incidents actifs.
Il peut se produire un déta-
rage de la puissance du
moteur.
Niveau 3
Clignotant
Allumé en
Mise en garde
Mise en garde de niveau 3
Le moteur continue de fonc-
Arrêter immédiatement
continu
L'allumage à la fois du témoin de
tionner, mais le niveau d'im-
le moteur.
mise en garde et du témoin d'arrêt
portance de la mise en garde
Rechercher la cause de
indique l'une des conditions
a augmenté.
l'anomalie.
suivantes.
Le moteur va s'arrêter
automatiquement.
1. Une ou plusieurs des valeurs
Si l'arrêt n'est pas activé, le
d'arrêt de la stratégie de protection
moteur risque d'être endom-
du moteur ont été dépassées.
magé à force de continuer à
fonctionner.
2. Un code de diagnostic actif grave
a été détecté.
3. Après une courte période, le mo-
teur peut s'arrêter.
SFBU8726
37
Caractéristiques et commandes
Centrale de surveillance
i04797080
Options programmables et
fonctionnement des systèmes
Centrale de surveillance
Si le mode Avertissement/détarage/arrêt a été
choisi et que le témoin s'allume, arrêter le moteur
Si le mode Arrêt a été choisi et que le témoin de
dès que possible. Selon l'application, des précau-
mise en garde s'enclenche, l'arrêt du moteur peut
tions particulières doivent être prises pour éviter
se produire dans les 20 secondes qui suivent. Se-
les blessures.
lon l'application, il faudra prendre des précau-
tions spéciales pour éviter les accidents. Au
Le moteur peut être programmé sur les modes
besoin, le moteur pourra être remis en marche
suivants:
pour les manoeuvres d'urgence après l'arrêt.
“Mise en garde”
REMARQUE
Le témoin d' “avertissement” orange “S'ALLUME” et
Le système de surveillance du moteur ne constitue
le signal de mise en garde s'active en continu pour
pas une garantie contre toute défaillance grave. Les
avertir l'utilisateur qu'au moins l'un des paramètres du
délais programmés et les plans de réduction de
moteur ne se trouve pas dans la plage de
charge sont étudiés pour réduire au maximum les ris-
fonctionnement normal.
ques d'alarme erronée et pour laisser le temps à l'utili-
sateur d'arrêter le moteur.
“Détarage”
Les paramètres suivants sont surveillés:
Le témoin d' “avertissement” orange “S'ALLUME” et
le témoin d'arrêt rouge clignote. Après
•
Température du liquide de refroidissement
l'avertissement, la puissance du moteur est réduite.
Le témoin de mise en garde commencera à clignoter
•
Température de l'air dans le collecteur d'admission
lors de la réduction de puissance.
•
Pression de l'air du collecteur d'admission
Le moteur est bridé s'il dépasse les limites de
fonctionnement préréglées. On bride le moteur en
•
Pression d'huile
limitant la quantité de carburant disponible pour
chaque injection. Cette réduction de la quantité de
•
Pression dans la rampe de carburant
carburant dépend de la gravité de l'anomalie qui a
entraîné le détarage du moteur, en règle générale
•
Régime/calage du moteur
jusqu'à une limite de 50 %. Cette réduction de
carburant entraîne une réduction prédéterminée de la
•
Température du carburant
puissance du moteur.
•
Pression atmosphérique
“Arrêt”
•
Contacteur d'eau dans le carburant
Le témoin d'avertissement orange “S'ALLUME” et le
témoin d'arrêt rouge “S'ALLUME” également. Après
•
Température à l'admission du catalyseur
l'avertissement, la puissance du moteur est réduite.
d'oxydation diesel
Le moteur continue de tourner au régime du détarage
réglé jusqu'à l'arrêt du moteur. Le moteur pourra être
•
Température à l'admission du filtre à particule
remis en marche après un arrêt d'urgence.
diesel
L'arrêt du moteur peut se produire en 20 secondes.
•
Pression différentielle dans le filtre à particule
Le moteur pourra être remis en marche après un arrêt
diesel
d'urgence. Toutefois, la cause de l'arrêt initial peut
toujours être présente. Le moteur peut s'arrêter à
•
La quantité de suie présente dans le filtre à
nouveau en 20 secondes.
particule diesel
En cas de signal de température élevée du liquide de
refroidissement, un délai de 2 secondes est prévu
pour vérifier la situation.
En cas de signal de pression d'huile basse, un délai
de 2 secondes est prévu pour vérifier la situation.
38
SFBU8726
Caractéristiques et commandes
Surrégime
Pour des informations sur le fonctionnement des
témoins d'avertissement et du témoin d'arrêt, se
référer à ce Guide d'utilisation et d'entretien,
“Centrale de surveillance (tableau des témoins
d'avertissement)”. Pour chaque mode programmé, se
référer au Guide de recherche et d'élimination des
pannes, “Témoins” pour plus d'informations sur les
témoins.
Pour plus d'informations ou pour demander une
assistance en cas de réparation, consulter le
distributeur Perkins ou le concessionnaire Perkins .
i04797006
Surrégime
• ECM
Module de commande électronique
• RPM
Tours par minute
Les capteurs de régime ou de calage détectent un
surrégime.
Le surrégime est réglé par défaut à 2800. L'ECM
coupe l'alimentation vers les injecteurs-pompes
électroniques jusqu'à ce que le régime redescende
en dessous du réglage du surrégime. Un code
d'erreur de diagnostic est consigné dans la mémoire
du module de commande électronique et un témoin
de diagnostic montre un code d'erreur de diagnostic.
Certains véhicules peuvent être équipés d'un
panneau d'affichage permettant d'avertir le
conducteur.
SFBU8726
39
Caractéristiques et commandes
Capteurs et composants électriques
i05405109
Capteurs et composants électriques
Vues du moteur complet
Illustration
g03373765
27
Exemple type
(1) Connecteur à 10 broches et à 62 broches
(4) Capteur de régime/calage principal
(6) Soupape de dosage du carburant
(2) Capteur de température de carburant
(capteur de position du vilebrequin)
(3) Manocontact d'huile
(5) Contacteur d'eau dans le carburant
40
SFBU8726
Caractéristiques et commandes
Capteurs et composants électriques
Illustration
g02477200
28
Exemple type
(7) Capteur de pression du collecteur
(9) Capteur de régime/calage auxiliaire
(11) Capteur de température du liquide de
(rampe) de carburant
(capteur de position de l'arbre à cames)
refroidissement
(8) Module de commande électronique
(10) Alternateur
(12) Vanne papillon d'admission
////////////////////// |
||
|
|
|
