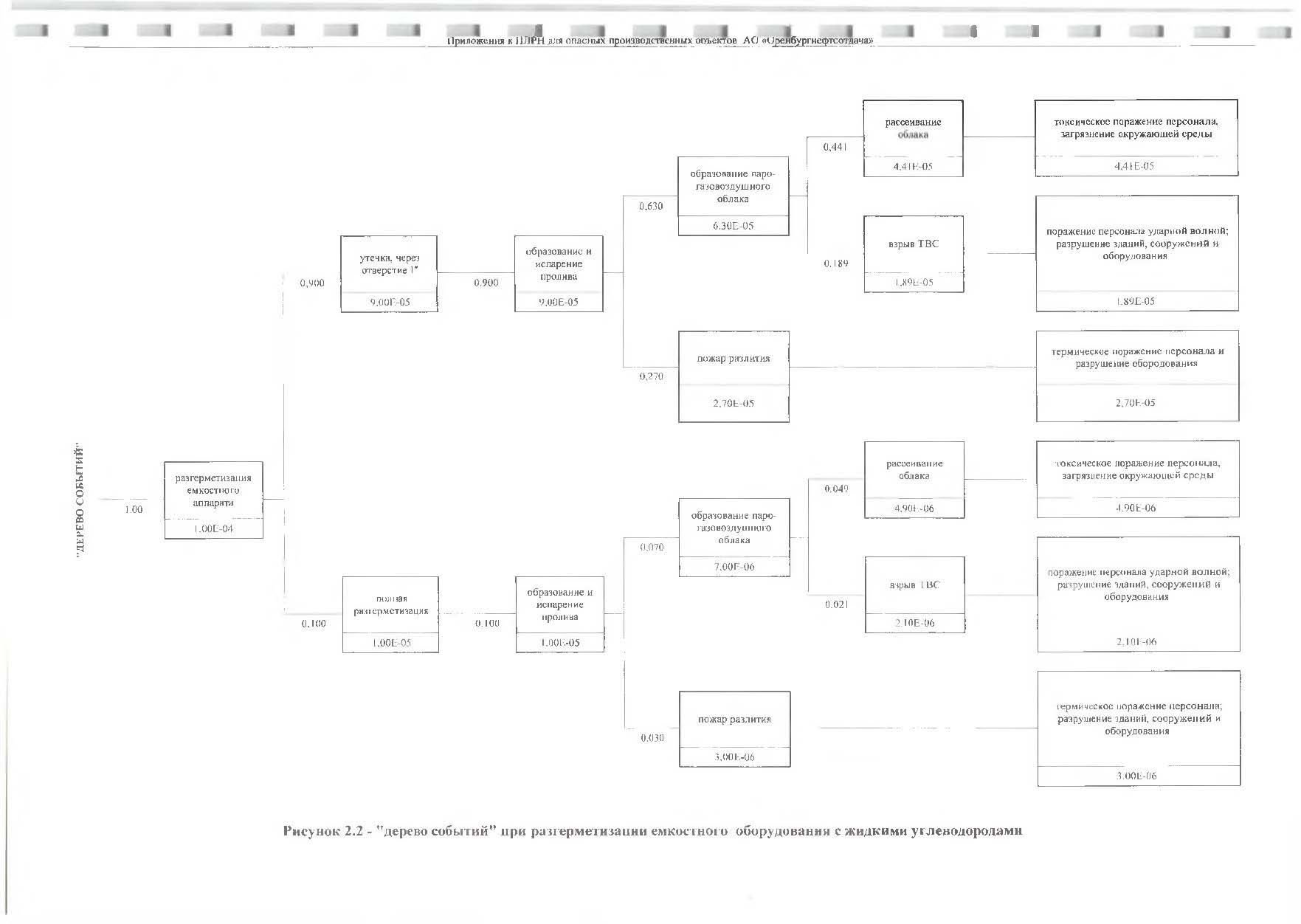

Разгерметизация оборудования с жидкими углеводородами —» утечка через отверстие в Г' —> образование и испарение пролива —» образование газового (парогазового) облака —> взрыв ТВС —» ударная волна - поражение персонала, разрушение зданий, сооружений и оборудования.

Группа сценариев ЗС

Разгерметизация оборудования с жидкими углеводородами —►

полное разрушение —► образование и испарение пролива—» токсическое поражение персонала, загрязнение окружающей природной среды.

Группа сценариев 3.1C

Разгерметизация оборудования с жидкими углеводородами —> утечка через отверстие в 1" —» образование пролива —> токсическое поражение персонала, загрязнение окружающей природной среды.

2. Обоснование применяемых физико-математических моделей и методов расчета

В расчетных аварийных ситуациях возможны следующие опасные события, влияющие на обслуживающий персонал и оборудование при разгерметизации технологических аппаратов и трубопроводов:

- взрыв топливно-воздушной смеси (ТВС);

- пожар разлития (бассейновый пожар);

Основными поражающими факторами при смоделированных авариях являются:

- воздушная волна, возникающая при взрывах ТВС;

- поражение открытым пламенем и тепловое излучение при пожаре разлития (бассейновый пожар).

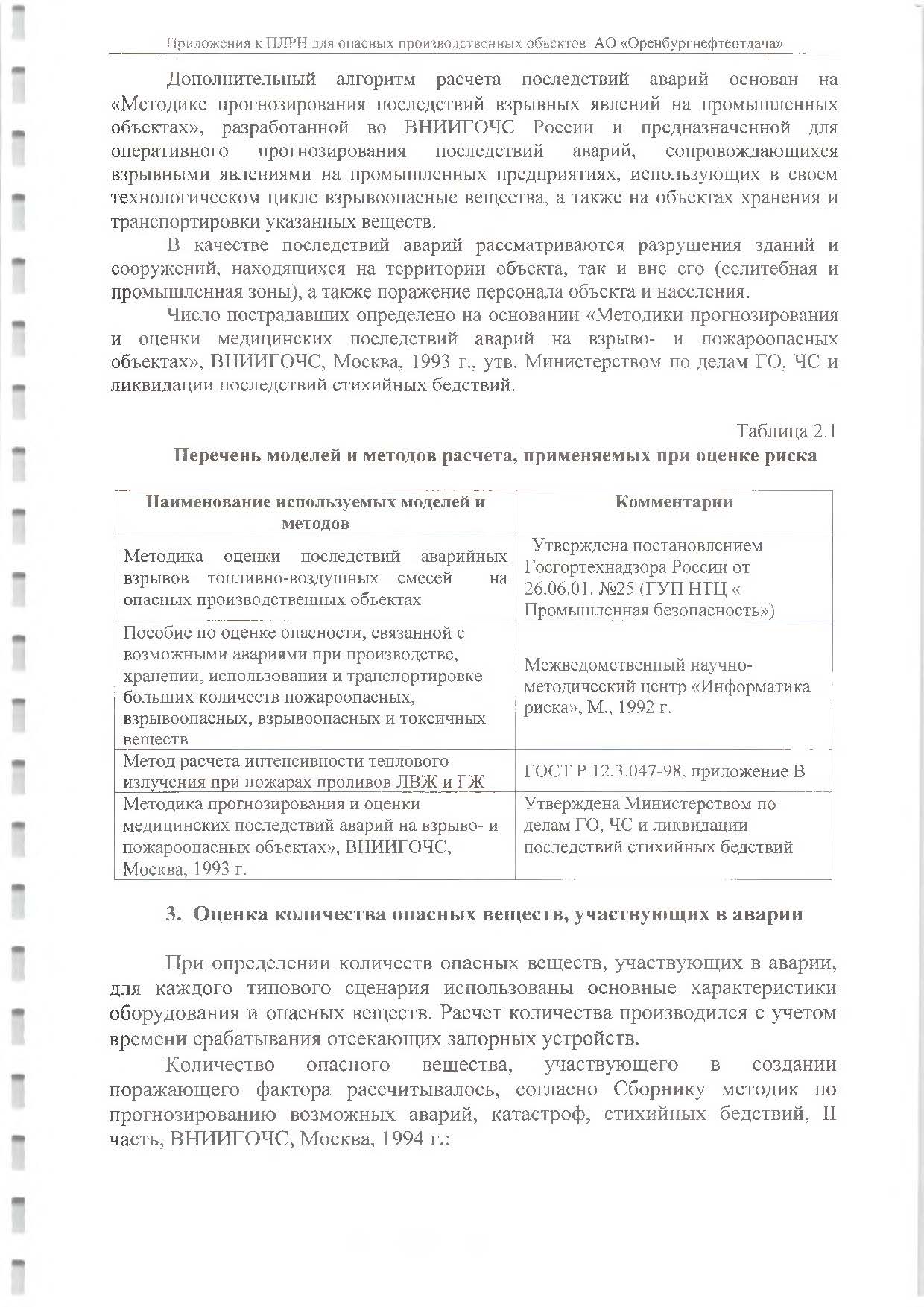

Расчетная оценка последствий возможных взрывных явлений при разрушении проектируемого оборудования выполняется по методике ГУП «НТЦ «Промышленная безопасность» Госгортехнадзора России (1999 г.),

рекомендованной Госгортехнадзором России для количественной оценки параметров воздушных ударных волн при взрывах топливно-воздушных смесей (ТВС). Указанная методика позволяет определять степени вероятного поражения людей и повреждений зданий от взрывной нагрузки при авариях с взрывами ТВС.

Для расчета параметров ударных волн при взрыве облака ТВС используются следующие исходные данные:

1) Характеристики горючего газа, содержащегося в облаке ТВС;

2) Агрегатное состояние ТВС (газовая или гетерогенная);

3) Средняя концентрация горючего газа в смеси (Сг);

4) Стехиометрическая концентрация горючего газа с воздухом (Ccw);

5) Масса горючего газа, содержащегося в облаке (AQ;

6) Удельная теплота сгорания горючего газа (дг);

7) Информация об окружающем пространстве.

Алгоритм расчета последствий аварийных взрывов ТВС состоит из нескольких структурных элементов:

1) Определение эффективного энергозапаса ТВС;

2) Определение ожидаемого режима взрывного превращения ТВС;

3) Расчет максимального избыточного давления и импульса фазы сжатия воздушных ударных волн для различных режимов;

4) Определение дополнительных характеристик взрывной нагрузки;

5) Оценка поражающего воздействия взрыва ТВС.

Предполагается четыре вида окружающего пространства, определяющие влияние загромождений на скорость взрывного превращения облака ТВС и, следовательно, параметры ударной волны.

Взрывное превращение рассматривается в одном из двух основных режимов протекания быстропротекающих процессов - детонации или дефлаграции. Возможные режимы взрывного превращения ТВС разбиты на шесть диапазонов по скоростям их распространения, 5 из них - дефлаграционное горение ТВС, т.к. скорость распространения фронта горения в этих режимах меньше 500 м/с.

6. Оценка возможного числа пострадавших

При развитии аварий по различным сценариям число пострадавших будет зависеть от места и характера аварии, возможности появления того или иного поражающего фактора.

На рассматриваемых в настоящем ПЛРН опасных производственных объектах могут находиться работники АО «Оренбургнефтеотдача» и сотрудники сторонних организаций.

Количество пострадавших определялось для каждой категории лиц, расположенных на территории опасных объектов.

Количество пострадавших определялось как для персонала эксплуатирующей организации, подрядных организаций, так и для третьих лиц.

При развитии аварий по различным сценариям число пострадавших из числа персонала аварийного объекта будет зависеть от места и характера аварии, возможности появления того или иного поражающего фактора.

Для оценки возможного числа пострадавших после определения размеров зон действия поражающих факторов находились площади зон поражения с усредненной вероятностью летального исхода. Вероятность летального исхода в каждой из зон определялась с помощью пробит-функции, для каждого из видов поражающего фактора. Далее вычислялась средняя вероятная плотность персонала (чел/м2) по территории опасных объектов, с учетом неравномерности распределения людей по площадям. С учетом полученных данных вычислялось количество пострадавших.

На рассматриваемых в настоящем ПЛРН опасных производственных объектах могут находиться работники АО «Оренбургнефтеотдача» и сотрудники сторонних организаций.

Количество пострадавших определялось для каждой категории лиц, расположенных на территории опасных объектов.

Количество пострадавших определялось как для персонала эксплуатирующей организации, подрядных организаций, так и для третьих лиц. При этом учитывалось, что в зону действия поражающих факторов пассажиры автомобильного транспорта.

Учитывая интенсивность движения по автомобильным дорогам, в момент аварии в зону действия поражающих факторов может попасть 1 автотранспортное средство.

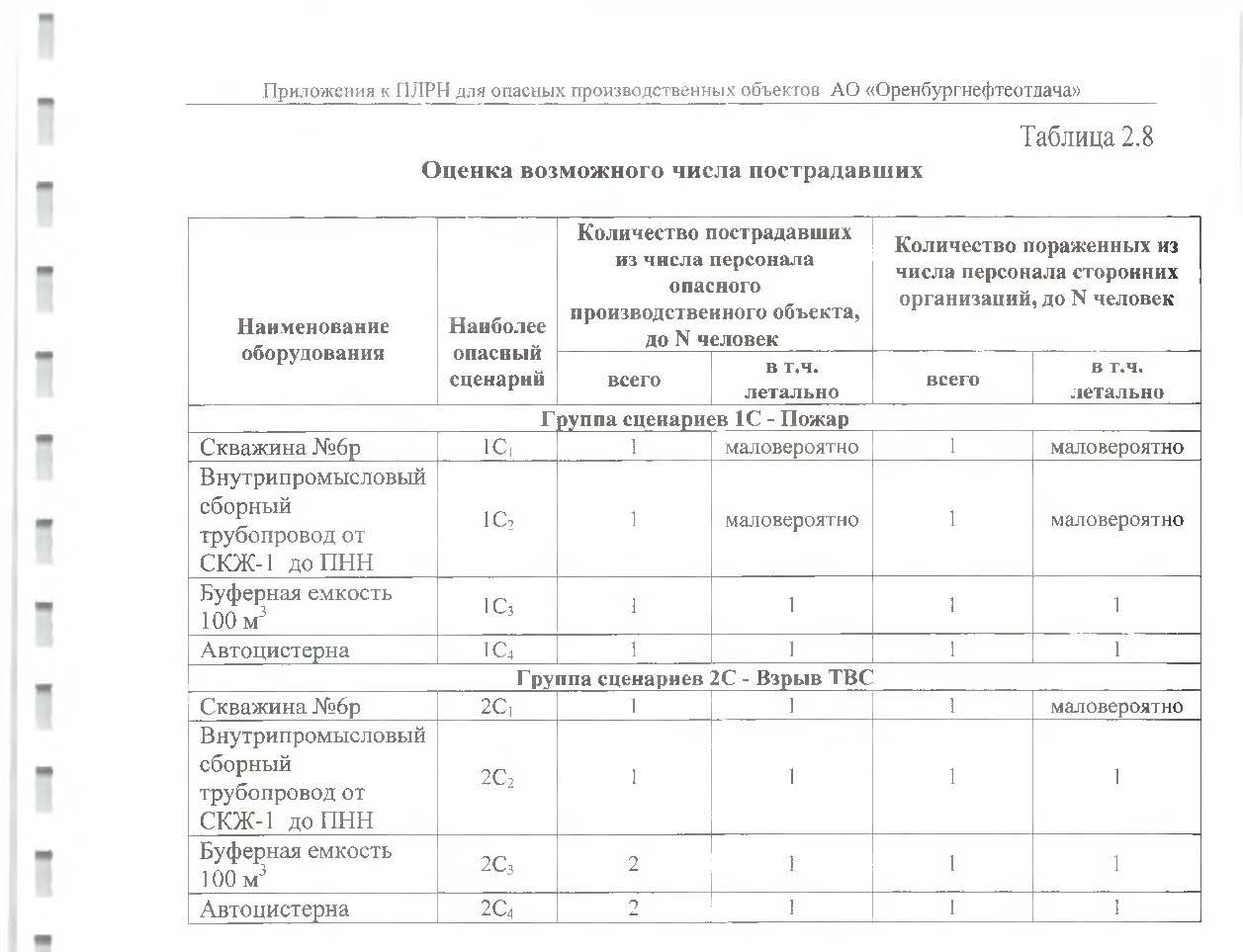

Результаты оценки максимально возможного количества пострадавших, в том числе летальных исходов для наиболее масштабного по негативному воздействию сценариев аварии (по оборудованию производственного объекта), приведены в таблице 2.8.

Характеристики неблагоприятных последствий ЧС(Н) для населения, окружающей среды и объектов экономики, карты и сценарии ЧС(Н) различных уровней с учетом природно-климатических условий

Пары нефти и нефтепродуктов вредны для здоровья человека, а пары сернистых нефтепродуктов обладают сильными отравляющими свойствами.

Согласно постановления Правительства РФ от 15.04.2002г. №240 «О порядке организации мероприятий по предупреждению и ликвидации разливов нефти и нефтепродуктов на территории Российской Федерации»: «Целью прогнозирования является определение границ районов повышенной опасности возможных разливов нефти и нефтепродуктов и обусловленных ими вторичных чрезвычайных ситуаций. Прогнозирование осуществляется относительно последствий максимально возможных разливов нефти и нефтепродуктов на основании оценки риска с учетом неблагоприятных гидрометеорологических условий, времени года, суток, рельефа местности, экологических особенностей и характера использования территорий (акваторий)».

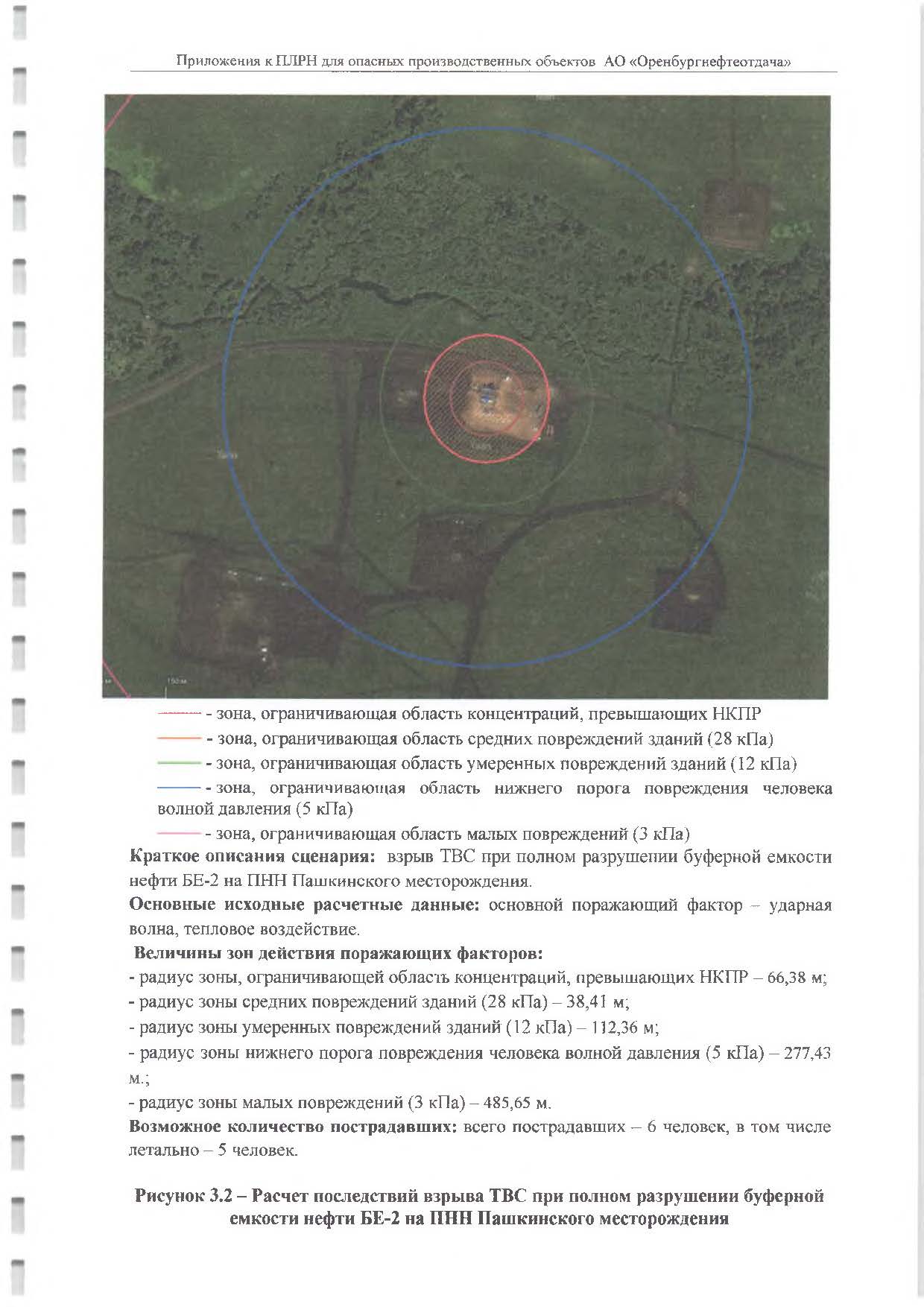

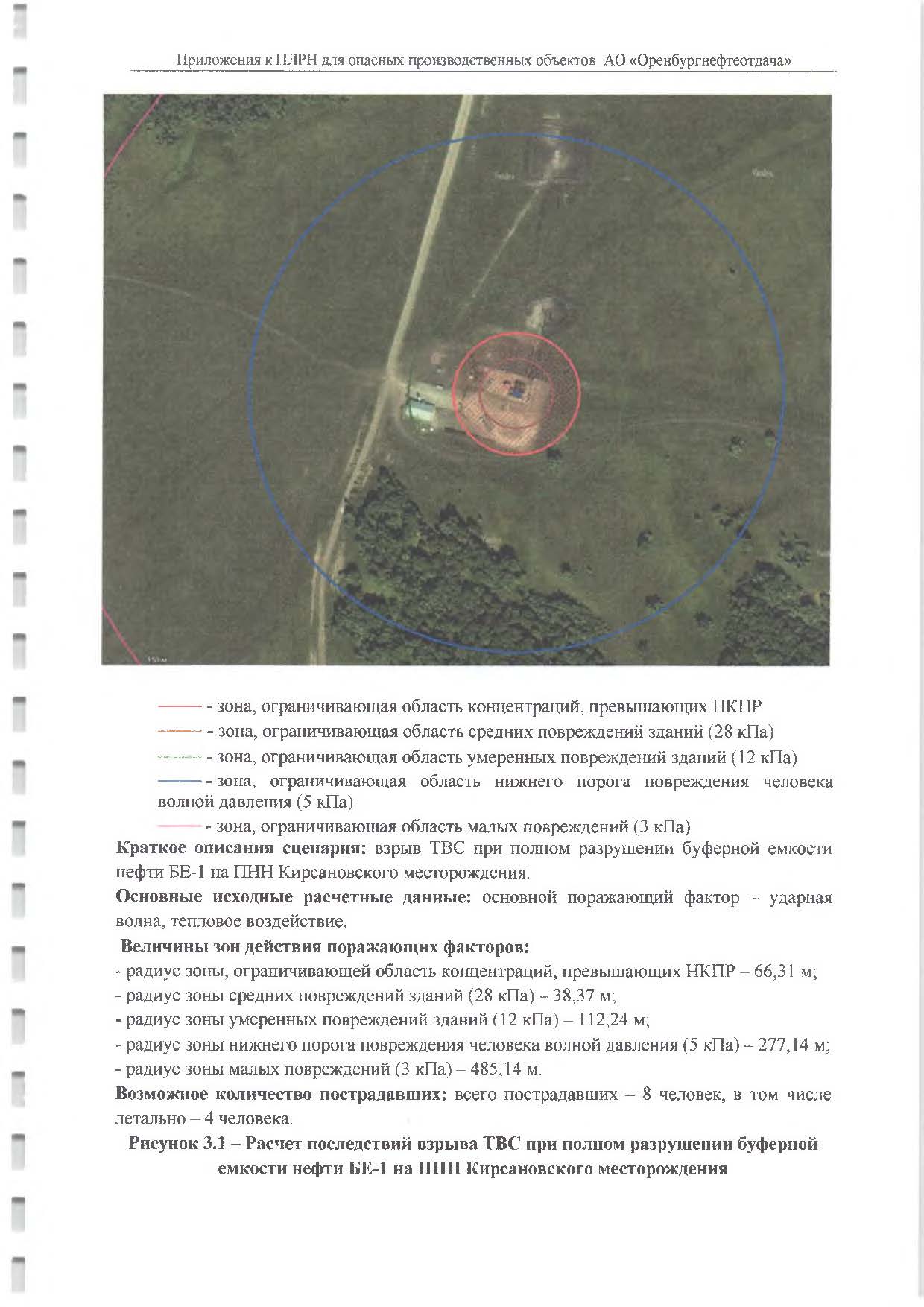

При авариях на объектах АО «Оренбургнефтеотдача» наибольшую опасность представляет разлив нефти с последующим взрывом топливовоздушной смеси при разрушении буферной емкости объемом 100 м3. При определении последствий вторичных ЧС(Н) необходимо учитывать куда и в каком количестве могут попасть нефтепродукты при разливе и загрязненная нефтепродуктами вода и пенообразователь, образующиеся в процессе тушения пожара.

Пожары от утечки нефтепродуктов возникают при ремонте трубопроводов, арматуры, а также на пропитанных нефтепродуктами поверхностях.

Пожар разлива может привести к образованию обширной площади горящих нефтепродуктов с последующим охватом зоной пожара прилегающих зданий и сооружений.

Образование и дрейф облака топливовоздушной смеси может привести к взрыву - детонации облака, образованию воздушной ударной волны, формированию огневого шара паровоздушной смеси с разрушением сооружений рассматриваемого объекта.

Кроме того, возможны ЧС, не связанные с разливом ГСМ, но способные инициировать их:

- пожары от удара молнии и вторичного проявления атмосферного электричества;

- пожары от загазованности около резервуаров хранения нефти и нефтепродуктов. Источниками зажигания могут быть автомобили, неисправные электроустановки, несоблюдение правил при курении и другие источники открытого огня,

- пожары в резервуарах при замере уровня горючего и отборе проб;

- пожары при зачистке и ремонте резервуаров, в том числе при проведении сварочных работ.

Развитие пожаров и взрывов зависит от места возникновения, размеров очага горения, устойчивости технологического оборудования и конструкций, наличия средств автоматического пожаротушения, расстояния между сооружениями, а также от своевременности начала мероприятий по тушению очага пожара и времени прибытия подразделений пожарной охраны.

Возможными неблагоприятными последствиями разлива нефти на объектах АО «Оренбургнефтеотдача» являются:

- выброс в атмосферу загрязняющих веществ в результате испарения нефтепродуктов с поверхности разлива;

- возможность возгорания разлива нефтепродуктов;

- выброс в атмосферу токсичных продуктов горения нефтепродуктов при возгорании разлива;

- загрязнение территории, окружающей среды;

- гибель и травмирование персон&ча;

- повреждение технологического оборудования, зданий и сооружений;

- экономические потери, обусловленные нарушением нормальной работы объектов.

Социальные последствия для персонала

При стечении неблагоприятных обстоятельств в зону воздействия опасных факторов пожара (взрыва) разлива могут попасть:

- при разливе на наливной эстакаде водитель транспортного средства и дежурный оператор;

- при разгерметизации резервуара: производственный персонал или

персонал подрядной организации, выполняющий регламентные (ремонтные) работы на резервуарах;

Экономические последствия

Экономический ущерб определяется потерей разлившейся нефти, степенью повреждения оборудования, возмещением экологического ущерба, возмещением денежных средств за выполнение работ по ЛЧС(Н).

Все затраты на проведение работ по ЛЧС(Н) несет АО «Оренбургнефтеотдача», возмещение ущерба за причинение вреда жизни, здоровью или имуществу третьих лиц и окружающей природной среде в случае аварии на объектах данного предприятия осуществляется страховой компанией в соответствии с договором страхования.

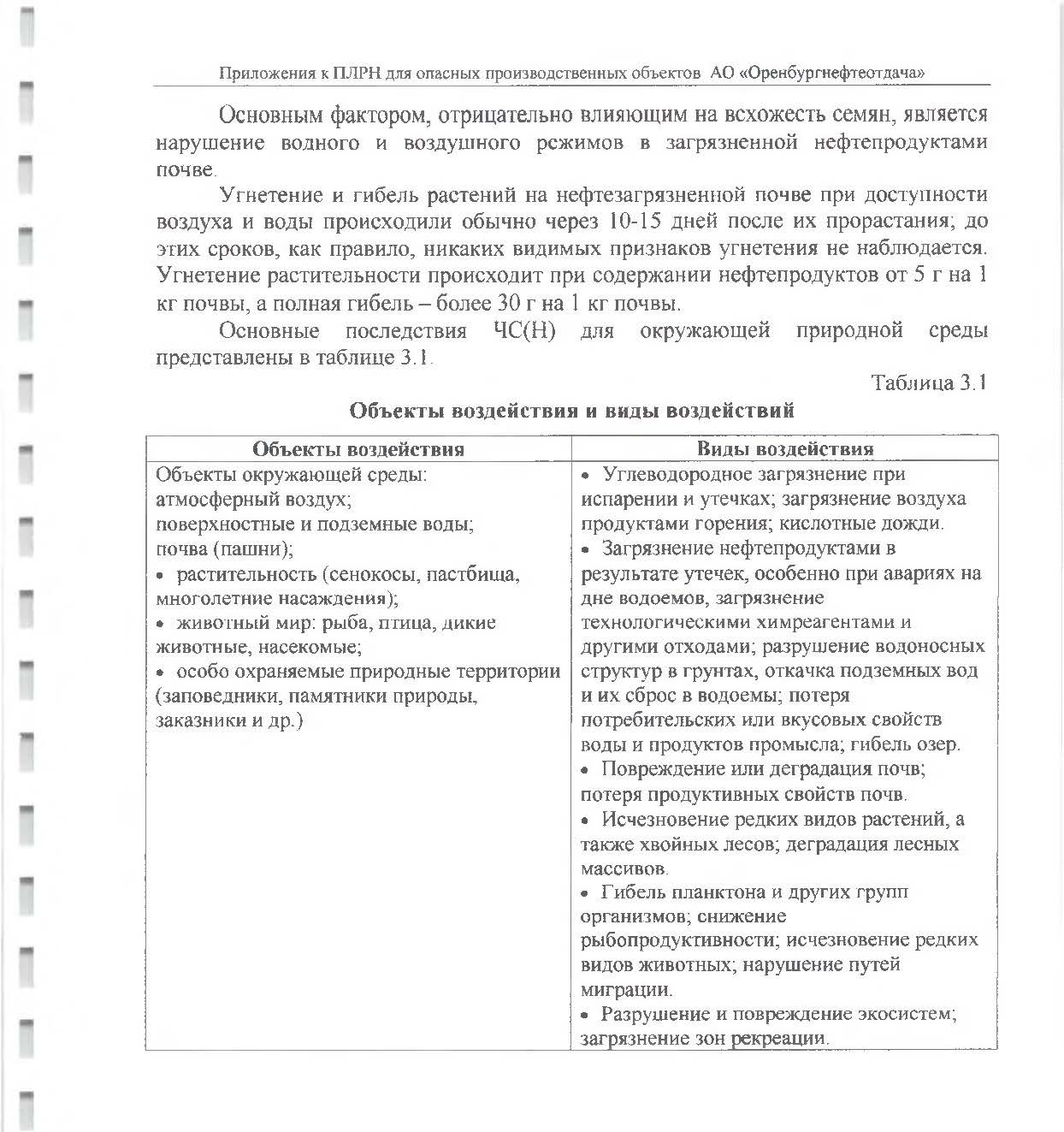

Экологические последствия

Важным объектом воздействия разливов нефти и нефтепродуктов является окружающая природная среда: атмосферный воздух, поверхностные и подземные воды, почва, растительность, животный мир, особо охраняемые территории (заповедники, памятники природы, заказники и др.).

Нефтепродукты, разлитые непосредственно на земле, испаряются, подвергаются окислению и воздействию микробов, загрязняют грунтовые воды. При попадании в организм они вызывают желудочно-кишечные кровотечения, почечную недостаточность, интоксикацию печени, нарушение кровяного давления.

Влияние разливов нефтепродуктов на растения может продолжаться от нескольких недель до 5 лет в зависимости от типа нефтепродукта, обстоятельств разлива и особенностей видов, которые пострадали. Нефтепродукты являются одним из распространенных и опасных загрязнителей окружающей среды. Загрязнение нефтепродуктами почвы сопровождается сильным негативным воздействием на растения, из-за изменения ее физико-химических свойств, главным образом из-за увеличения гидрофобности и заполнения нефтепродуктами почвенных капилляров и прямого токсического действия углеводородов нефти (фитотоксичности), обусловленного развитием в ней микромицетов, образующих токсины. Основной группой микроорганизмов, являющихся причиной фитотоксичности загрязненной почвы, являются сапрофитные грибы.

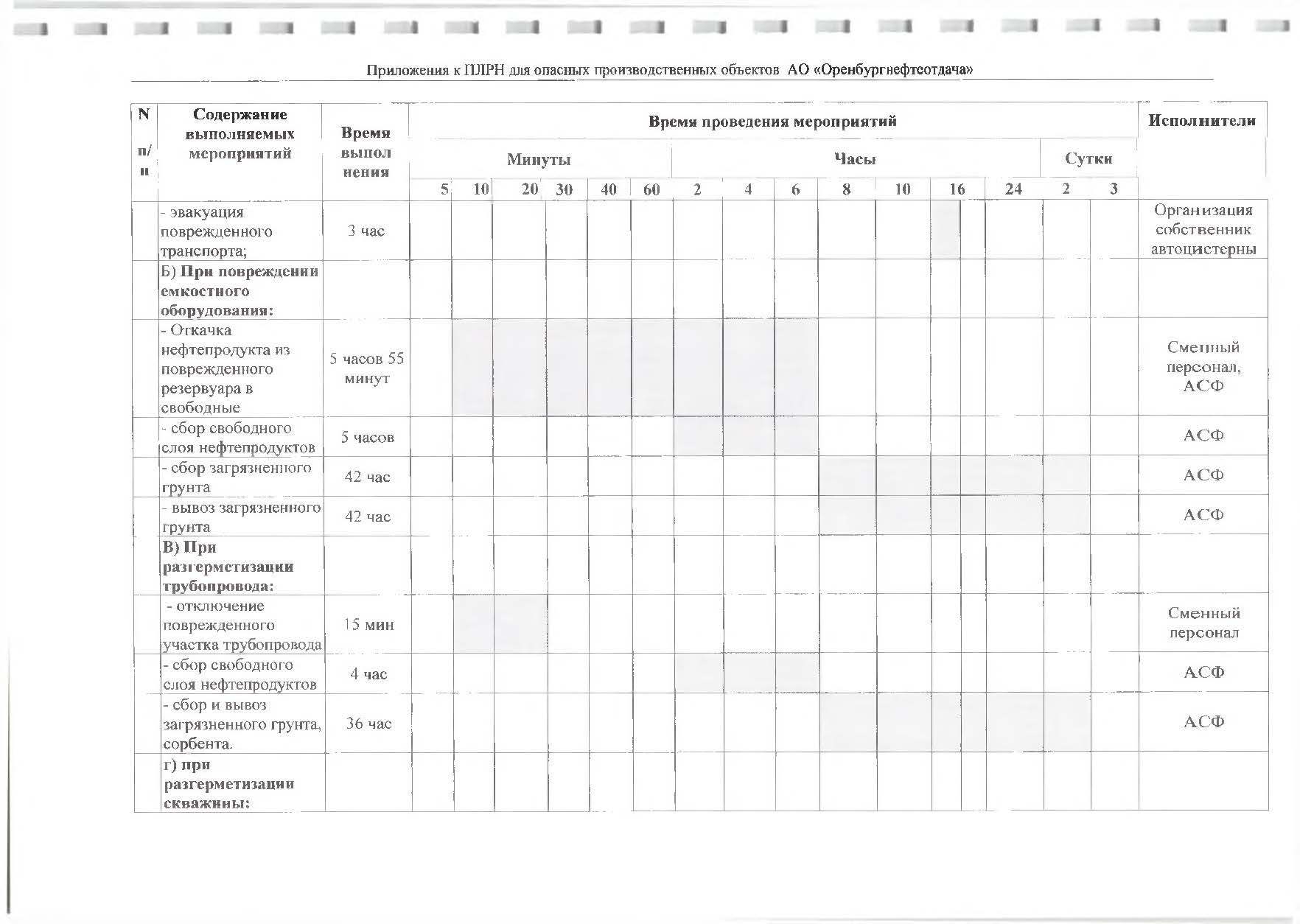

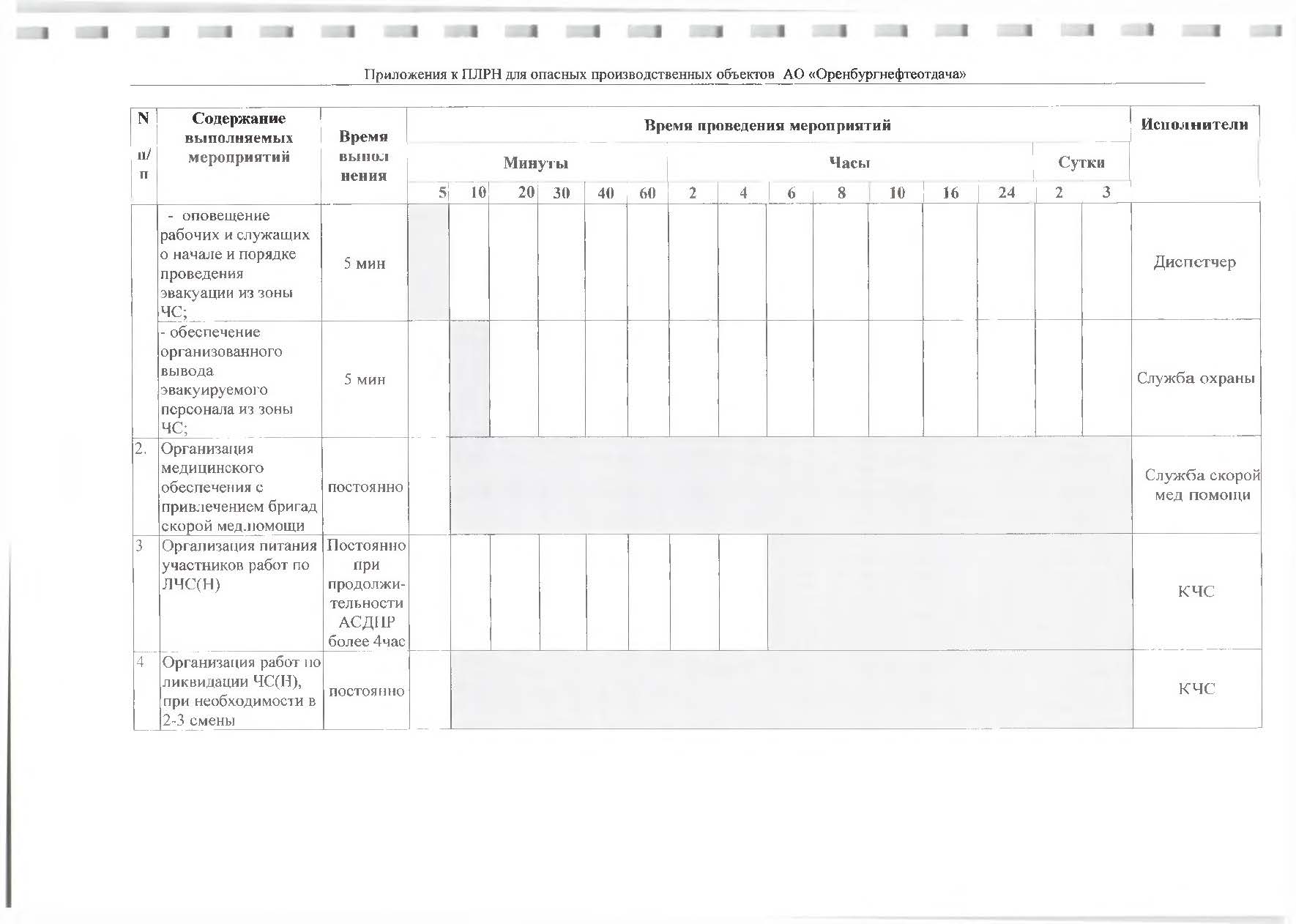

Календарный план оперативных мероприятий ЧС(Н) и
документы, регламентирующие порядок реагирования на разливы нефти и нефтепродуктов, не попадающих под классификацию ЧС(Н)
