Denon AVR-X1500H СЕТЕВОЙ AV РЕСИВЕР. Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Энергосбережен.

Если “Динамик телевизора” установлен в качестве аудивыхода

телевизора, данное устройство автоматически перейдет в режим

ожидания, чтобы снизить потребляемую мощность.
Эта функция активируется в следующих случаях.

Если значение “TV Audio” установлено в качестве источника

входного сигнала данного устройства

При воспроизведении содержания с устройства,

подключенного по HDMI

Вкл.:

Использовать функцию

Энергосбережен..

Выкл.

(по умолчанию):

Не использовать функцию

Энергосбережен..

0 “Энергосбережен.” можно установить, когда параметр “Управление

HDMI” установлен на “Вкл.”. (v стр. 160)

Смарт меню

Эту функцию можно использовать для настройки параметров

данного устройства, выбора источника входного сигнала,

установки радиостанций и интернет-радиостанций с

использованием пульта дистанционного управления телевизора.

Вкл.:

Использовать функцию Смарт меню.

Выкл.:

Не использовать функцию Смарт

меню.

0 “Смарт меню” можно установить, когда параметр “Управление HDMI”

установлен на “Вкл.”. (v стр. 160)

ПРИМЕЧАНИЕ

0 При изменении настроек “Смарт меню”, обязательно выключите и снова

включите подключенные устройства.

0 Функция Смарт меню может работать неправильно в зависимости от

технических характеристик используемого телевизора. В этом случае

установите для параметра “Смарт меню” значение “Выкл.”.

162

-------------------------------------------------------------------------------------------------------------------------------------------------------------

На экр.дисплея

Настройка пользовательского интерфейса экранного меню.

Громкость

Настраивает отображение уровня громкости.

Внизу

(По умолчанию) :

Отображение снизу.

Вверху:

Отображение сверху.

Выкл.:

Выключите экран.

0 Если общий уровень громкости сложно рассмотреть, когда выводится

наложенный текст (кодированные титрв между кадрами) или субтитры к

фильмам, выберите значение “Вверху”.

Информация

На короткое время выводит на экран сообщение о состоянии

операции, когда переключается источник входного сигнала.

Вкл.

(По умолчанию) :

Включение отображения.

Выкл.:

Выключите экран.

Воспроизв-е

Установка времени отображения дисплея воспроизведения,

когда источником входного сигнала является “HEOS Music” или

“Tuner”.

Всегда включен

(По умолчанию) :

Всегда показывать экран.

Авто выкл.:

Показывать экран течение 30 секунд

после выполнения операции.

163

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Сигнал 4К.

Установите формат сигнала 4K, который будет воспроизводиться с

помощью этого устройства, когда телевизор или устройство для

воспроизведения, подключенное к данному устройству, совместимо

с сигналом HDMI 4K (60 Гц/50 Гц).

Сигнал 4К.

Установите формат сигнала 4K, воспроизводимого с помощью

данного устройства.

Стандарт

(По умолчанию):

Выберите, если ваш телевизор и

воспроизводящие устройства

поддерживают видеосигналы

стандарта 4K 60p 4:2:0 8 бит.

Расширенный:

Выберите, если ваш телевизор,

воспроизводящие устройства, а также

кабели поддерживают видеосигналы

высокого качества 4K 60p 4:4:4, 4:2:2

или 4K 60p 4:2:0 10 бит.

GСоотношение между настройкой “Сигнал 4К.” и

поддерживаемыми разрешениямиH

Поддерживаемое

разрешение

Цвет.пространство

Пикс.

глубина

Сигнал 4К.

Расширенный

Стандарт

(По

умолчанию)

4K 24p, 4K

30p, 4K 25p

RGB /

YCbCr 4:4:4

8 бит

10,12 бит

–

YCbCr 4:2:2 12 бит

4K 60p, 4K 50p YCbCr 4:2:0 8 бит

10,12 бит

–

RGB /

YCbCr 4:4:4

8 бит

–

YCbCr 4:2:2 12 бит

–

164

-------------------------------------------------------------------------------------------------------------------------------------------------------------

0 При установке этого параметра на “Расширенный” мы рекомендуем

использовать “Premium High Speed HDMI Cable” или “Premium High Speed

HDMI Cable with Ethernet” с меткой “HDMI Premium Certified Cable”,

прикрепленной к упаковке продукта.

0 Когда этот параметр установлен на “Расширенный”, настройте

телевизор или настройки устройств воспроизведения для соответствия

этому параметру.

0 Когда этот параметр установлен на “Расширенный”, видео может

неправильно воспроизводиться в зависимости от подключенного

устройства воспроизведения или кабеля HDMI. В этом случае измените

значение этого параметра на “Стандарт”.

0 “Пользовательский” отображается для параметра настройки, если наши

сервисные инженеры или установщики установили формат сигнала

HDMI для данного устройства.

0 Параметр “Сигнал 4К.” можно также настроить путем выполнения

следующей процедуры. Однако, экран меню не отображается. Смотрите

на дисплей при выполнении конфигурации настроек.

1. На основном блоке одновременно нажмите и удерживайте кнопки

ZONE2 SOURCE и STATUS не менее 3 секунд.
“V.Format:<PAL>” появится на дисплее.

2. На основном блоке нажмите кнопки DIMMER.

На дисплей выводится “4K :<Standard>”.

3. Нажмите кнопки TUNER PRESET CH + или TUNER PRESET CH – на

основном блоке и выберите формат сигнала 4K.

4. Нажмите кнопку STATUS на основном блоке, чтобы завершить

настройку.

ТВ формат

Установка формата вывода видеосигнала для телевизора, который

Вы используете.

Формат

PAL

(По умолчанию):

Выбор выходного сигнала PAL.

NTSC:

Выбор выходного сигнала NTSC.

0 Параметр “Формат” можно также настроить путем выполнения

следующей процедуры. Однако, экран меню не отображается. Следуйте

инструкциям на экране для настройки.

1. На основном блоке одновременно нажмите и удерживайте кнопки

ZONE2 SOURCE и STATUS не менее 3 секунд.
“V.Format:<PAL>” появится на дисплее.

2. Нажмите кнопки TUNER PRESET CH + или TUNER PRESET CH – на

основном блоке и установите формат видео сигнала.

3. Нажмите кнопку STATUS на основном блоке, чтобы завершить

настройку.

ПРИМЕЧАНИЕ

0 При выборе формата, не совпадающего с форматом видеосигнала

подключенного телевизора, изображение не будет выводиться

правильно.

165

-------------------------------------------------------------------------------------------------------------------------------------------------------------

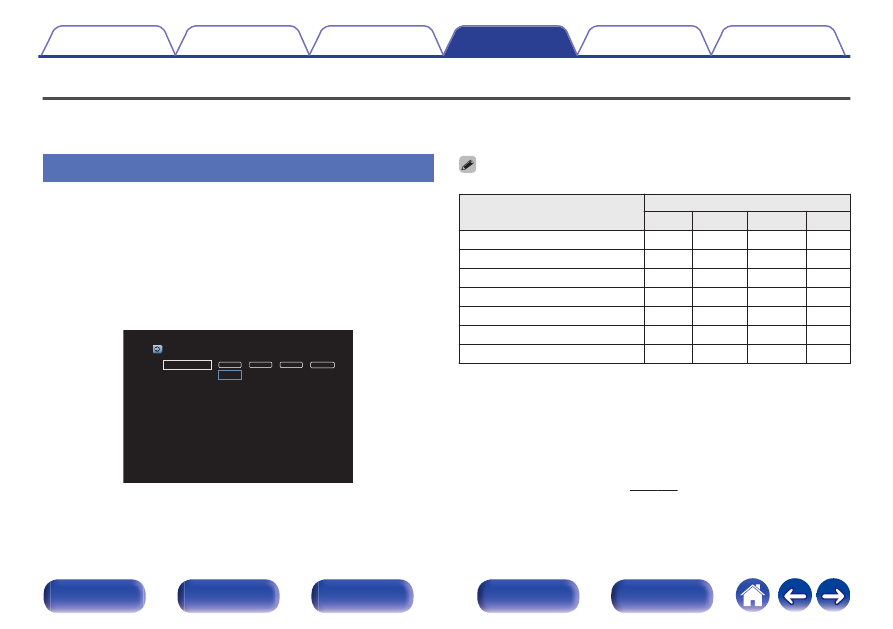

Входы

Выполняются настройки, связанные с воспроизведением источника входного сигнала.
Вы можете не изменять настройки для использования устройства. Изменяйте настройки по мере необходимости.

Назначение входа

Выполнив подключения, как предписано маркировкой на входных

разъемах источников входного аудио-/видеосигнала, можно будет

воспроизводить звук и видео с подключенного устройства, просто

нажав нужную кнопку выбора источника входного сигнала.
Измените назначение входного разъема HDMI, входного разъема

цифрового звука, входного разъема аналогового звука и входного

разъема видео при подключении источника входного сигнала,

который отличается от напечатенного на входных разъемах аудио/

видео данного устройства.

DIGITAL

ANALOG

HDMI

VIDEO

Уст.по умолч.

Назначение входа

CBL/SAT

DVD
Blu-ray
Game

CBL/SAT

DVD

Media Player
TV Audio
AUX

2
3
4
5

−

FRONT

OPT2

−
−
−
−

OPT1

−

−
−
−

−
−

−
−
−

−
−

0 По умолчанию элементы сконфигурированы следующим образом.

Источник входного сигнала

Входной разъем

HDMI DIGITAL ANALOG VIDEO

CBL/SAT

OPT2

DVD

–

Blu-ray

–

Game

–

Media Player

–

TV Audio

–

OPT1

–

AUX

FRONT

–

n Примечание для пользователей декодеров

кабельного/спутникового ТВ

При использовании выхода цифрового звука для ТВ/спутникового ТВ:
Для воспроизведения видеосигнала, назначенного “HDMI” в

сочетании со звуковым сигналом, назначенным входу

“Назначение входа” - “DIGITAL” выберите для “Входной режим”

значение “Цифровой”. (v стр. 169)

166

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HDMI

Настройте этот параметр для смены входных разъемов HDMI,

назначенных источникам входного сигнала.

1 / 2 / 3 / 4 / 5 /

FRONT:

Назначить входной разъем HDMI

выбранному источнику входного

сигнала.

– :

Не назначать входной разъем HDMI

выбранному источнику входного

сигнала.

0 Когда параметр “Управление HDMI” установлен на “Вкл.” в меню, “HDMI”

нельзя назначить на “TV Audio”. (v стр. 160)

0 Информация об изменении громкости или режима звучания не

отображается, если используется входной сигнал 4K.

DIGITAL

Изменение разъема для входного цифрового звука, который

назначен источникам входного сигнала.

OPT1 (Оптический) /

OPT2:

Назначить входной разъем для

цифрового аудио выбранному

источнику входного сигнала.

– :

Входного разъем для цифрового

входа не назначается выбранному

источнику входного сигнала.

ANALOG

Изменение разъема для входного аналогового звука, который

назначен источнику входного сигнала.

1 / 2 :

Назначить разъема для входного

аналогового звука выбранному

источнику входного сигнала.

– :

Разъем для входного аналогового

звука не назначается выбранному

источнику входного сигнала.

VIDEO

Изменение разъема входного композитного видео, который

назначен источнику входного сигнала.

1 / 2:

Назначить входной видеоразъем для

выбора в качестве источника

входного сигнала.

– :

Разъем входного видеосигнала не

назначается выбранному источнику

входного сигнала.

Уст.по умолч.

Настройки “Назначение входа” возвращаются к значениям по

умолчанию.

167

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Переимен.ист.

Смена отображаемого имени источника входного сигнала.
Удобная функция для тех случаев, когда название вашего

устройства отличается от названия источника входного сигнала

этого прибора. Вы можете изменить название исходя из своих

предпочтений. После завершения переименования название

устройства отображается в меню на экране устройства.

CBL/SAT / DVD /

Blu-ray / Game / AUX /

Media Player / TV Audio /

Phono:

Смена отображаемого имени источника

входного сигнала.

Уст.по умолч.:

Настройки “Переимен.ист.”

возвращаются к значениям по

умолчанию.

0 Можно ввести до 12 символов.

Скрытые источ-ки

Удаление с дисплея источников входного сигнала, которые не

используются.

Показать

(По умолчанию) :

Использовать источник сигнала.

Скрыть:

Не использовать источник сигнала.

Уров.источника

Данный режим корректирует уровень воспроизведения входного

звукового сигнала выбранного источника.
Выполните эту настройку, если имеются различия в уровнях

громкости входных сигналов между разными источниками.

-12 dB – +12 dB (По умолчанию : 0 dB)

0 Настройки “Уров.источника” сохраняются для каждого из источников

входного сигнала.

168

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Выбор входа

Установите режим входа для звука каждого источника сигнала.

Режимы входа, доступные для выбора, могут разниться в

зависимости от источника входного сигнала.

0 Настройки “Выбор входа” сохраняются для каждого из источников входного

сигнала.

o Входной режим

Установка входных звуковых режимов для различных источников

входного сигнала.

Обычно рекомендуется устанавливать режим входного звукового

сигнала в значение “Авто”.

Авто

(По умолчанию) :

Автоматическое определение входного

сигнала и выполнение воспроизведения.

HDMI:

Воспроизведение сигналов только с входа HDMI.

Цифровой:

Воспроизведение сигналов только с

цифрового аудиовхода.

Аналог:

Воспроизведение сигналов только с

аналогового аудиовхода.

0 Если цифровые входные сигналы настроены правильно, на экране

загорается индикатор ~. Если индикатор ~ не загорается, проверьте

“Назначение входа” и соединения. (v стр. 166)

0 Если значение “Управление HDMI” установлено в положение “Вкл.”, а к

разъемам HDMI MONITOR подключен телевизор, совместимый с

режимом ARC, режим входа, для которого выбран источник входного

сигнала “TV Audio”, фиксируется в значении ARC.

169

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Акустические системы

Автоматически определяются параметры подключенной акустической системы и помещения и выполняются оптимальные настройки. Эта
система называется системой настройки “Установка Audyssey

”.

Вам не требуется выполнять настройку Audyssey

, если вы уже выполнили “Калибровка АС” в “Setup Assistant”.

Чтобы настроить акустическую систему в ручном режиме, используйте раздел “Ручная установка” в меню. (v стр. 180)

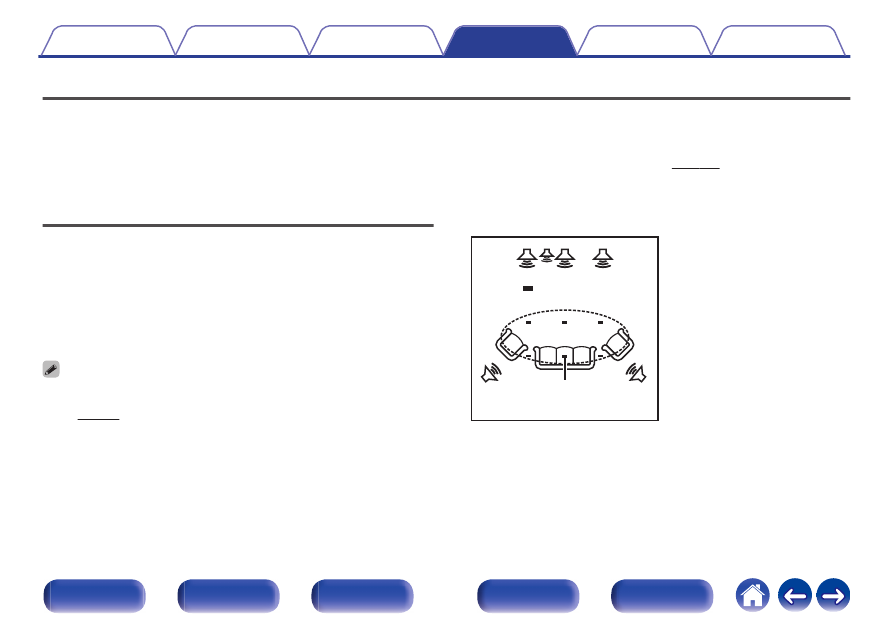

Установка Audyssey

Для выполнения измерений размещайте микрофон для калибровки

звука в разных местах в пределах зоны прослушивания. Для

достижения наилучших результатов рекомендуется выполнить

замер в шести или более позициях, как это показано на рисунке (до

восьми позиций).
При измерении второго и последующих положений установите

настройку и измерение микрофона на расстоянии 60 см от первого

положения измерения (главное положение прослушивания).

Если Вы выполняете Установка Audyssey

, то активируются функции

Audyssey MultEQ

XT, Audyssey Dynamic EQ

и Audyssey Dynamic Volume

(v стр. 153)

FL SW C

Тыловой громкоговоритель (П)

Тыловой громкоговоритель (Л)

Сабвуфер

Центральный громкоговоритель

Фронтальный громкоговоритель (П)

Фронтальный громкоговоритель (Л)

( :позиции измерения)

Позиция слушателя

170

-------------------------------------------------------------------------------------------------------------------------------------------------------------

o Сведения о главной позиции слушателя

Главная позиция слушателя — это позиция, в которой слушатель

обычно сидит, или в которой может сидеть отдельный человек в

пределах зоны прослушивания. Перед запуском настройки
“Установка Audyssey

” поместите настроечный и измерительный

микрофон в основную позицию слушателя.
Программа Audyssey MultEQ

XT использует данные измерений и

этого положения для расчета дистанции до громкоговорителя,

уровня, полярности и оптимальной точки кроссовера для

сабвуфера.

ПРИМЕЧАНИЕ

0 Добейтесь в помещении максимальной тишины. Фоновый шум может

нарушить измерение помещения. Закройте окна и выключите электронные

устройства (радиоприемники, кондиционеры, лампы дневного света и т. п.).

На измерение могут повлиять звуки, издаваемые такими устройствами.

0 Во время измерения вынесите мобильные телефоны из помещения.

Сигналы сотовых телефонов могут помешать измерению.

0 Не стойте между колонками и настроечным и измерительным микрофоном и

не допускайте появления препятствий на пути во время измерения. Также

установите настроечный и измерительный микрофон на расстоянии по

крайней мере 50 см от стены. Несоблюдение этих мер может привести к

неточностям в считывании.

0 В процессе измерения тестовые звуковые сигналы будут поступать из

колонок и сабвуферов — это часть нормальной работы. Если в помещении

есть фоновый шум, громкость тестовых звуков будет увеличена.

Нажатие кнопки VOLUME d f на пульте дистанционного управления или

кнопки MASTER VOLUME на основном блоке во время выполнения

измерений отменяет измерение.

0 Измерение нельзя выполнить, если подключены наушники. Отключите

наушники перед выполнением настройки Установка Audyssey

171

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка акустической системы

(Установка Audyssey

)

Завершение

Проверка

Вычисление & Сохранение

Измерение

Подготовка

Прикрепите микрофон калибровки звука к

прилагаемой стойке микрофона или собственному

штативу и установите ее в главное положение

прослушивания.

При установке микрофона калибровки звука направьте кончик

микрофона в направлении потолка и отрегулируйте высоту,

чтобы она совпадала с высотой ушей слушателя в сидячем

положении.

При использовании сабвуфера, для которого

возможны следующие настройки, настройте

сабвуфер в соответствии с приведенными ниже

указаниями.

При использовании сабвуфера с

непосредственным режимом

“Включите” непосредственный режим и запретите

регулировку громкости и перенастройку частоты

кроссовера.

При использовании сабвуфера без

непосредственного режима

Выполните следующие настройки:

Уровень громкости : в положение на 12 часов

Частота кроссовера : максимальная/наивысшая частота

Фильтр низких частот : Выкл.

Режим ожидания :Выкл.

172

-------------------------------------------------------------------------------------------------------------------------------------------------------------

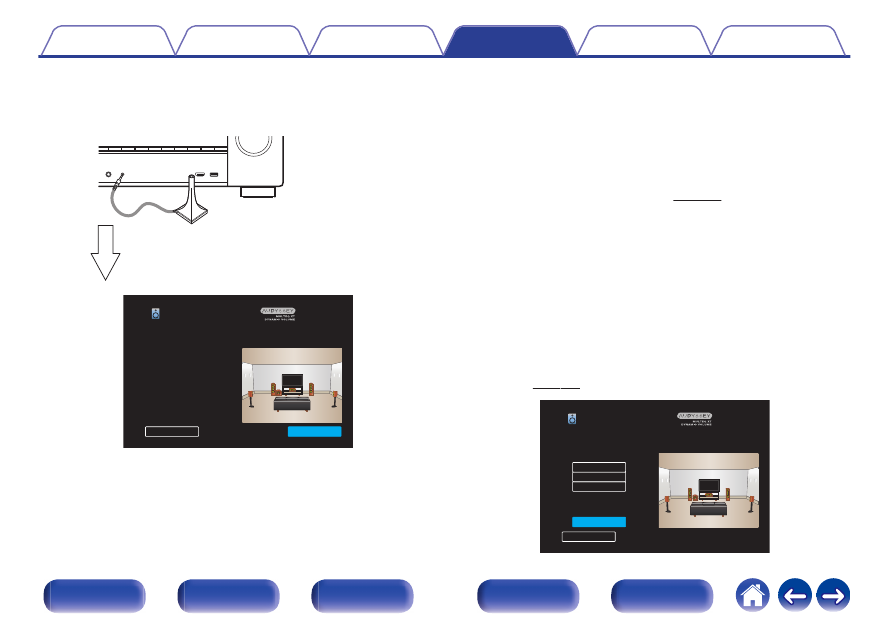

Подсоедините настроечный и измерительный

микрофон к разъему SETUP MIC данного

устройства.

Когда микрофон калибровки звука

подключен, отобразится следующий экран.

Уст-ка Audyssey

AVR может автоматически измерить акустику
вашей комнаты и оптимизировать Ваши АС,
используя настроечный микрофон и
микрофонный стенд.

Выберите команду “Далее” и нажмите кнопку

ENTER.

Выберите команду “Старт” и нажмите кнопку

ENTER.

Также с помощью Установки Audyssey

можно изменять

следующие параметры.

Назнач. усил.

Выходной сигнал с клеммы колонки SURROUND BACK этого

устройства можно переключить на соответствующую среду

колонки. (“Назнач. усил.” (v стр. 180))

Выбор канала

Если каналы, в использовании которых нет необходимости,

настраиваются заранее, измерения для этих каналов

пропускаются, а продолжительность измерения можно

сократить. Кроме того, имеется возможность изменения

количества тыловых динамиков объемного звучания.

Dolby Настр.АС

Установите расстояние между динамиком Dolby Atmos

Enabled и потолком.

Это значение можно установить, если для параметра

“Режим назначения” установлено значение “Фронт Dolby”

или “Боковые Dolby” в настройках “Назнач. усил.”.

(v стр. 180)

Уст-ка Audyssey

Настройте следующие параметры,если это
необходимо.

Старт

Dolby Настр.АС

Выбор канала

Назнач.усил.

173

-------------------------------------------------------------------------------------------------------------------------------------------------------------

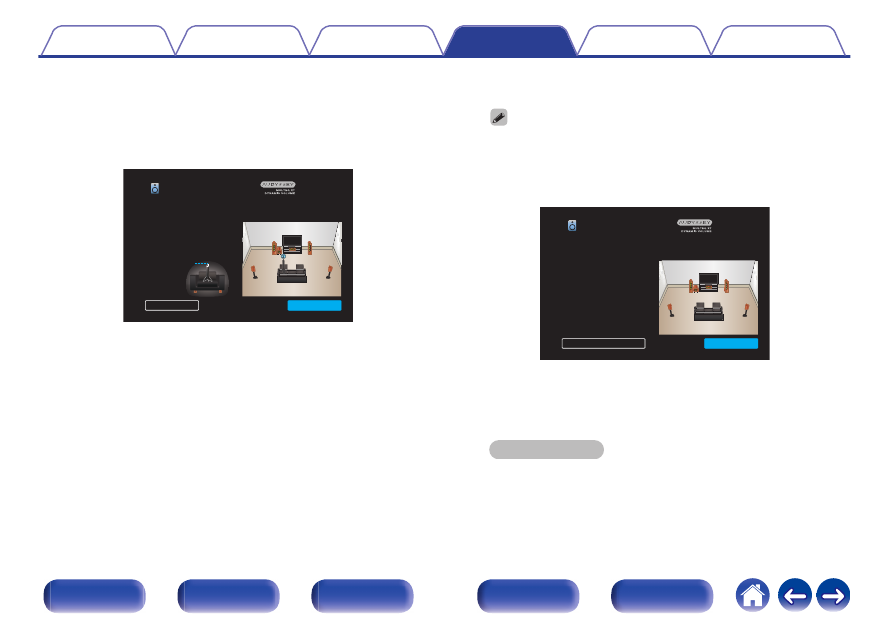

Следуйте инструкциям на экране дисплея и

нажмите “Далее”, чтобы перейти далее.

При отображении следующего экрана, выберите

“Начать тест”, а затем нажмите ENTER.

Начните измерение первой позиции.

Выберите “Начать тест” для старта калибровки.
Замечание:Вы услышите серию громких щелчков
вначале и остановок во время теста.

Начать тест

Уст-ка Audyssey

Высота уха

Измерение занимает несколько минут.

ПРИМЕЧАНИЕ

0 Если на экране телевизора отображается надпись “Внимание!”:

Перейдите к разделу “Сообщения об ошибках” (v стр. 178).

Проверьте все связанные элементы и выполните необходимые

процедуры.

При отображении обнаруженного динамика,

выберите “Далее”, а затем нажмите ENTER.

Уст-ка Audyssey

Обнаружение АС

Повтор посл.теста

Фронтальные
Центральный
Сабвуфер
Боковые

Да
Да
Да
Да

Тыловые

Нет

174

-------------------------------------------------------------------------------------------------------------------------------------------------------------

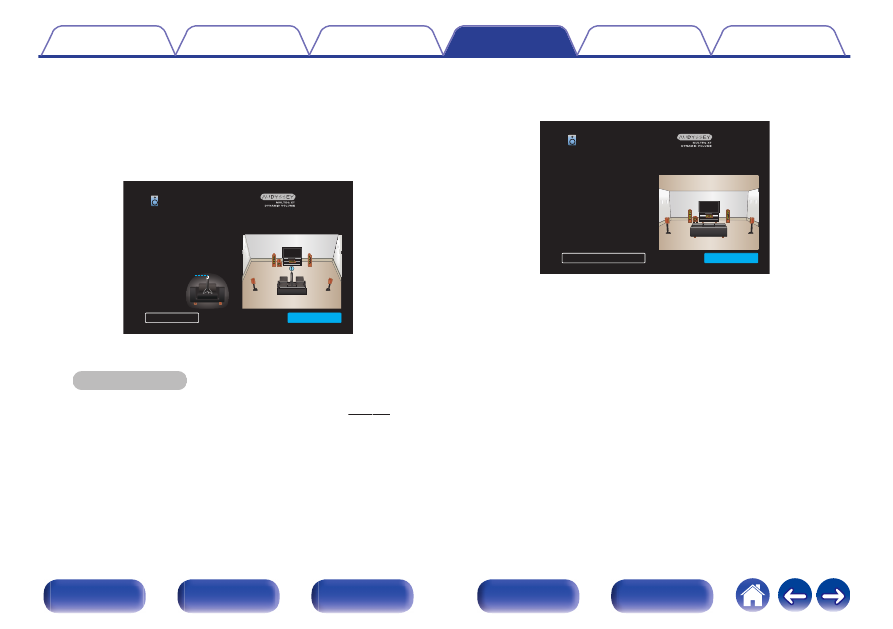

Переставьте настроечный и измерительный

микрофон в позицию 2, выберите команду “Далее”

и нажмите кнопку ENTER.

Начинается измерение на второй позиции.
Можно использовать до восьми позиций измерений.

Размест.микроф.на уровне уха на 2-ой поз-и
прослуш.,котор.должна быть не более чем на
60 см далее от 1-ой поз,затем выб.
“Далее”...

Уст-ка Audyssey

Высота уха

Остановка настройки Audyssey

A Нажмите кнопку BACK, чтобы вызвать меню.
B

Нажмите o, чтобы выбрать “Да”, а затем нажмите

ENTER.

Повторяйте шаг 9, измеряя в позициях с 3 по 8.

0 Чтобы пропустить измерение на четвертой и последующих позициях

прослушивания, кнопкой o выберите команду “Готово”, а затем

нажмите ENTER, чтобы перейти к шагу 12.

Выберите “Далее”, а затем нажмите ENTER.

Уст-ка Audyssey

Повтор посл.теста

Измерения произведены. Выберите “Далее”
для анализа и данных...

Запустите анализ и сохранение результатов измерений.

Анализ занимает несколько минут.

Чем больше динамиков и измерений позиций, тем больше

времени требуется для выполнения анализа.

ПРИМЕЧАНИЕ

0 Когда результаты измерения сохраняются, убедитесь, что питание не

выключено.

175

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Выполните настройки для Audyssey Dynamic EQ

Audyssey Dynamic Volume

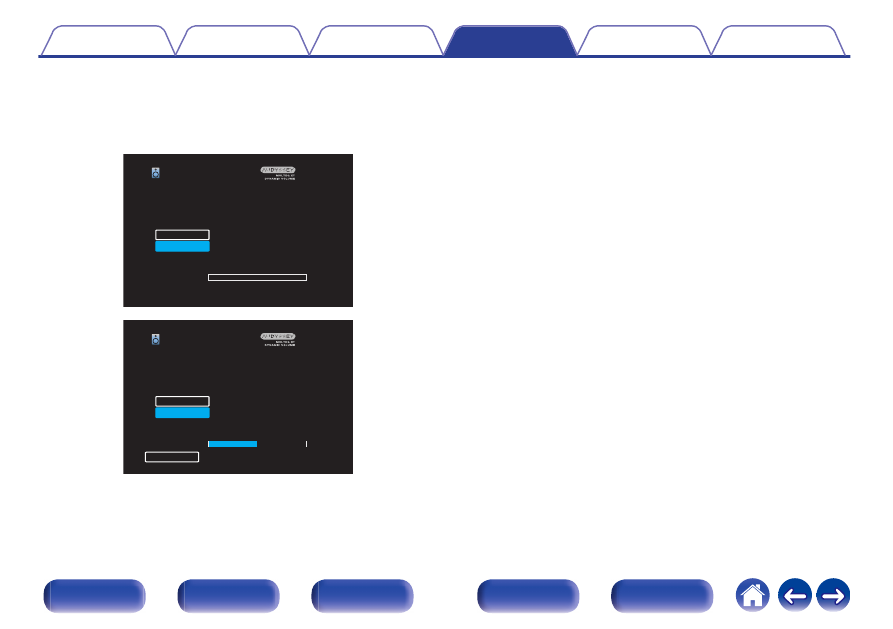

Следующий экран отображается во время анализа.

Сконфигурируйте настройки по желанию.

Уст-ка Audyssey

Нет

Да

Анализ параметров комнаты

Audyssey Dynamic EQ делает басы чистыми и
позволяет наслажд.Окружающ.звучанием на малой
громкости при позднем вечернем просмотре.

Включить Dynamic EQ?

Уст-ка Audyssey

Нет

Да

Анализ параметров комнаты

50%

Audyssey Dynamic Volume автоматически
регулирует звук на постоянном уровне для
дневн.и вечерн.идеального прослушивания.

Включить Dynamic Volume?

Dynamic EQ корректирует реакцию частоты с учетом

характеристик звука в помещении и возможностей

человеческого слуха так, чтобы звук можно было слышать

даже при низкой громкости.

Этот режим рекомендуется при использовании устройства с

убавленной громкостью, например, наслаждаясь фильмом

или телевизионной программой ночью.

Dynamic Volume регулирует выходной уровень громкости к

оптимальному уровню, одновременно выполняя постоянный

мониторинг уровня входного звукового сигнала устройства.

Оптимальное управление уровнем громкости выполняется

автоматически без каких-либо потерь в динамике и

отчетливости звучания при, например, резком повышении

уровня громкости во время рекламных пауз при просмотре

телепередач.

176

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Denon AVR-X1500H СЕТЕВОЙ AV РЕСИВЕР. Руководство пользователя - часть 11
