Подсоединение акустической системы

В данном разделе описывается подключение данного устройства к колонкам в помещении.

Перед подключением динамиков

ПРИМЕЧАНИЕ

0 Перед подключением акустической системы, отключите шнур питания

устройства из розетки. Выключите сабвуфер.

0 Выполняйте подсоединение таким образом, чтобы центральные проводники

кабеля акустической системы не выступали из клеммы громкоговорителя.

Возможно срабатывание схемы защиты при соприкосновении центральных

проводников с задней панелью или при соприкосновении проводов + и -

друг с другом. (“Схема защиты” (v стр. 257))

0 Запрещается прикасаться к клеммам акустической системы при

подключенном сетевом шнуре. Это может привести к поражению

электрическим током. Когда “Setup Assistant” (стр. 8 в отдельном “Краткое

руководство пользователя”) работает, следуйте инструкциям на экране

“Setup Assistant” для выполнения соединений. (Во время работы “Setup

Assistant” электропитание на акустическую систему не подается.)

0 Используйте динамики с импедансом в диапазоне от 4 до 16 Ω/Ом.

ПРИМЕЧАНИЕ

0 Выполните следующие настройки при использовании динамика с

сопротивлением от 4 до 6 Ω/Ом.

1. На основном блоке одновременно нажмите и удерживайте кнопки

ZONE2 SOURCE и STATUS не менее 3 секунд.

“V.Format:< PAL>” появится на дисплее.

2. Нажмите DIMMER на основном устройстве трижды.

На дисплей загорается индикатор “Sp.Imp.:<8ohms>”.

3. Нажмите TUNER PRESET CH + или TUNER PRESET CH - на главном

устройстве, чтобы выбрать сопротивление.

8ohms
(По умолчанию) :

Выберите, если сопротивление на всех
подключенных динамиках составляет 8 Ом
или более.

6ohms:

Выберите, если сопротивление на любом
из подключенных динамиков составляет 6
Ω/Ом.

4ohms:

Выберите, если сопротивление на любом
из подключенных динамиков составляет 4
Ω/Ом.

4. Нажмите кнопку STATUS на основном блоке, чтобы завершить

настройку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подключение кабелей к акустической

системе

Внимательно проверьте левый (Л) и правый (П) каналы и полярность (+

красный, – черный) на колонках, присоединенных к устройству, и

подключите каналы в соответствии с указанной маркировкой.

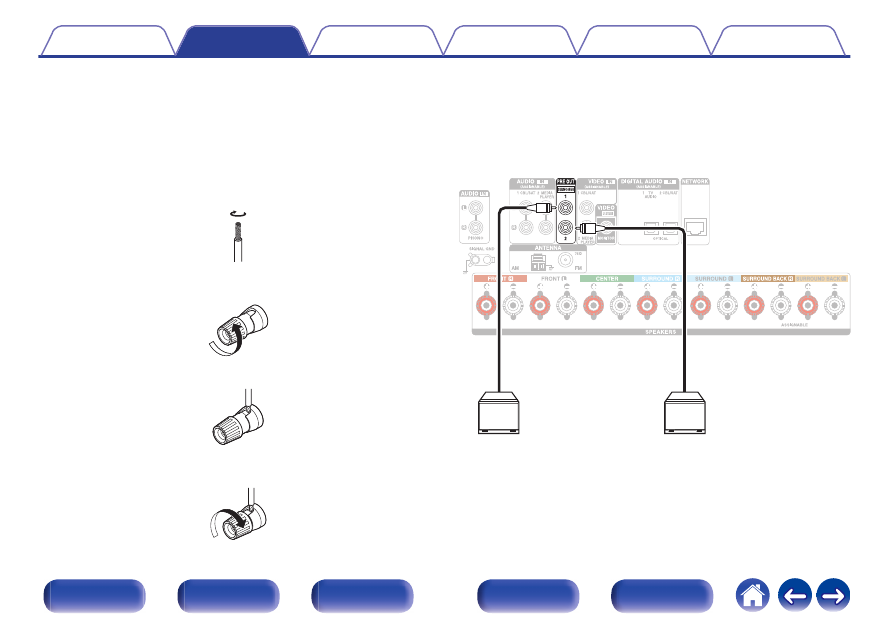

Срежьте около 10 мм изоляции с провода колонок,

затем или крепко скрутите сердечник провода, или

воспользуйтесь клеммами для подключения.

На колонках поверните разъемы для подключения

против часовой стрелки и немного ослабьте их.

Вставьте кабель от колонок в разъемы.

На колонках поверните разъемы для подключения

по часовой стрелке и затяните их.

Подключение сабвуфера

Чтобы подключить сабвуфер, воспользуйтесь кабелем для

сабвуфера. К данному устройству можно подключить два

сабвуфера.
Тот же сигнал выводится с соответствующих разъемов

сабвуфера.

SW1

SW2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

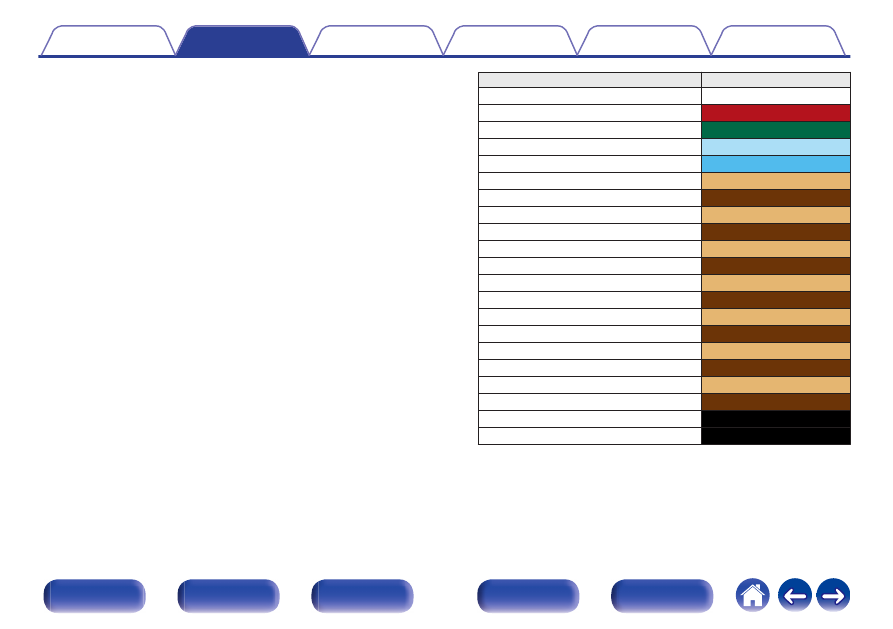

Информация о ярлыках кабелей (входят в

комплект) для определения канала

Раздел экрана канала для клемм динамика на задней панели

имеет цветовую маркировку для определения каждого канала.
Прикрепите к каждому кабелю ярлык, соответствующий каждому

динамику. Это облегчит подключение надлежащих кабелей к

клеммам динамиков на задней панели.

Динамик

Цвет

FRONT L

Белый

FRONT R

Красный

CENTER

Зеленый

SURROUND L

Голубой

SURROUND R

Синий

SURROUND BACK L

Бежевый

SURROUND BACK R

Коричневый

FRONT HEIGHT L

Бежевый

FRONT HEIGHT R

Коричневый

ZONE2 L

Бежевый

ZONE2 R

Коричневый

TOP FRONT L

Бежевый

TOP FRONT R

Коричневый

TOP MIDDLE L

Бежевый

TOP MIDDLE R

Коричневый

FRONT DOLBY L

Бежевый

FRONT DOLBY R

Коричневый

SURROUND DOLBY L

Бежевый

SURROUND DOLBY R

Коричневый

SUBWOOFER 1

Черный

SUBWOOFER 2

Черный

-------------------------------------------------------------------------------------------------------------------------------------------------------------

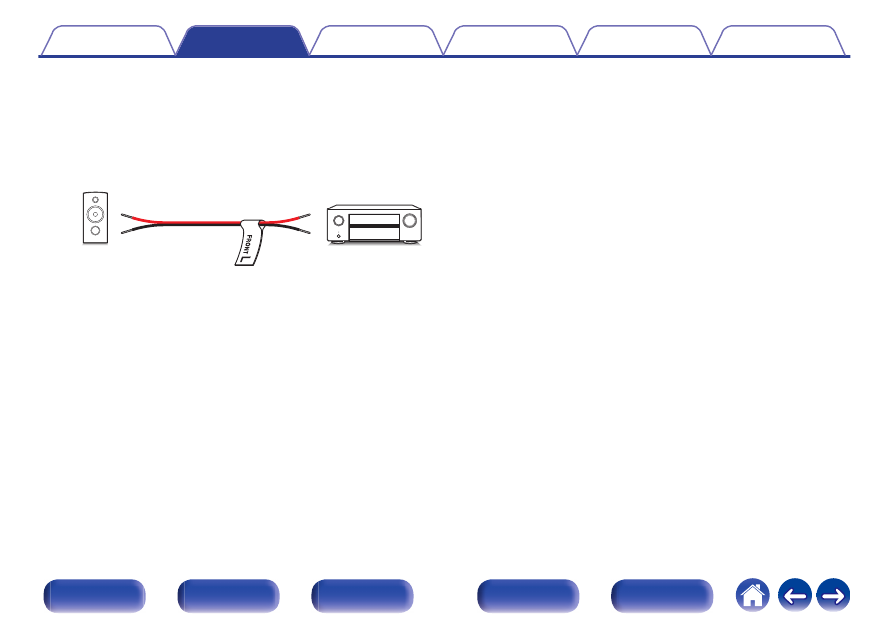

Прикрепите ярлык кабеля для каждого канала к

соответствующему кабелю динамика, как показано на рисунке.
См. таблицу и прикрепите метку к каждому кабелю динамика.
Далее подключите так, чтобы цвет клеммы динамика совпадал с

цветом ярлыка кабеля.

G Прикрепление ярлыка кабеля H

Громкоговорители

Это устройство

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Конфигурация динамика и настройки “Назнач. усил.”

Данное устройство имеет встроенный 7-канальный усилитель мощности. Кроме основной 5.1-канальной системы, можно сконфигурировать

множество систем динамиков путем изменения настроек “Назнач. усил.” в соответствии с вариантом применения, например 7.1-канальные

системы, соединения bi-amp и 2-канальные системы для многозонального воспроизведения. (v стр. 180)
Выполните настройки “Назнач. усил.” в соответствии с количеством комнат и конфигурацией устанавливаемого динамика. (v стр. 180)

Динамик и зона воспроизведения

Настройка рабочего режима

(“Назнач. усил.”)

соединени

MAIN ZONE

ZONE2

5.1-канальный

Не используется

Можно установить во всех режимах

“Назнач. усил.”.

7.1-канальная система (Объемный задний)

Не используется

Тыловые (По умолчанию)

7.1-канальная система (фронтальный верхний)

Не используется

Фр.Верхние

7.1-канальная система (фронтальный потолочный)

Не используется

Фронт Потолоч

7.1-канальная система (центральный потолочный)

Не используется

Потолоч Средн

7.1-канальная система (фронтальный динамик Dolby

Atmos Enabled)

Не используется

Фронт Dolby

7.1-канальная система (динамик объемного звучания

Dolby Atmos Enabled)

Не используется

Боковые Dolby

5.1-канальная система (соединение bi-amp для переднего

динамика)

Не используется

Би-ампинг

5.1-канальная система + вторая пара фронтальных

динамиков

Не используется

Фронт B

5.1-канальный

2-канальный

(выход для

динамиков)

Зона2

Режим звука, который можно выбрать, варьируется в зависимости от конфигурации динамиков. См. “Режимы звука и вывод канала” (v стр. 241)

относительно поддерживаемых режимов звука.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

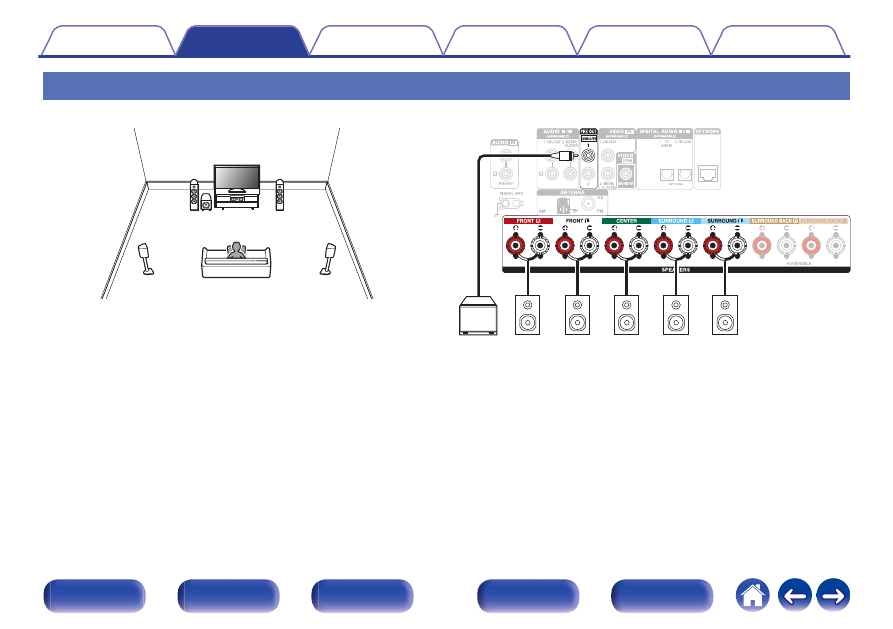

Подключение 5.1-канальных динамиков

Служит в качестве основной 5.1-канальной объемной системы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

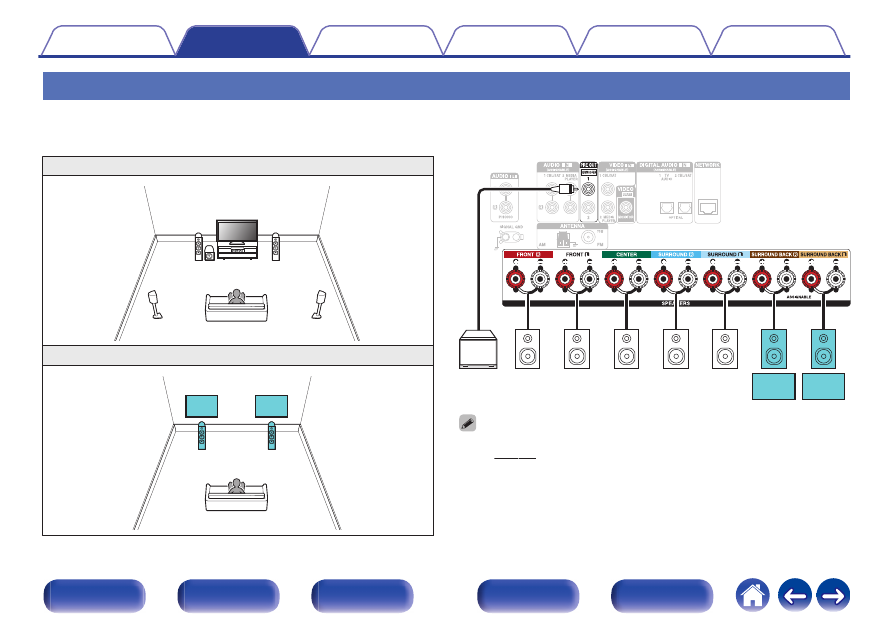

Подключение 7.1-канальных динамиков

Система для 7.1-канального объемного воспроизведения.

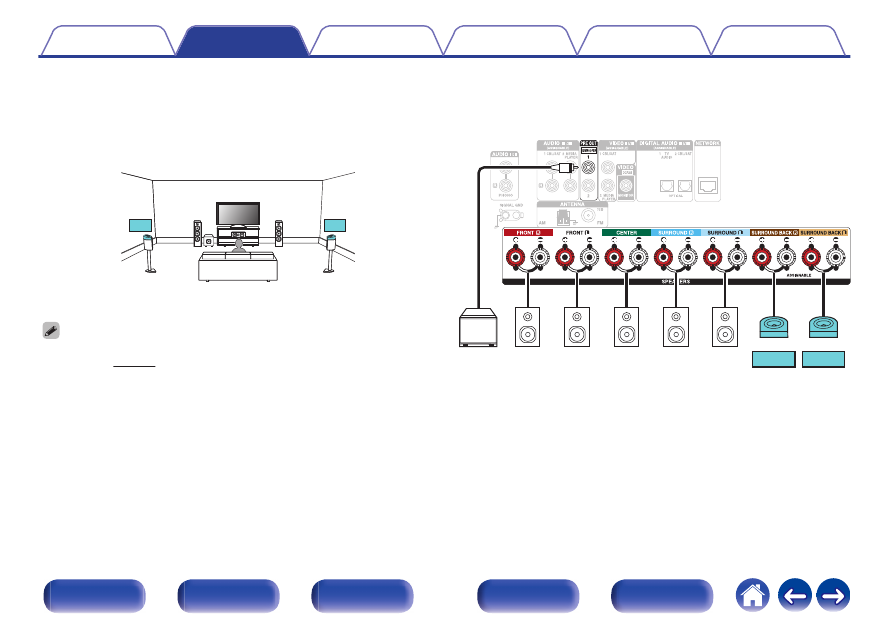

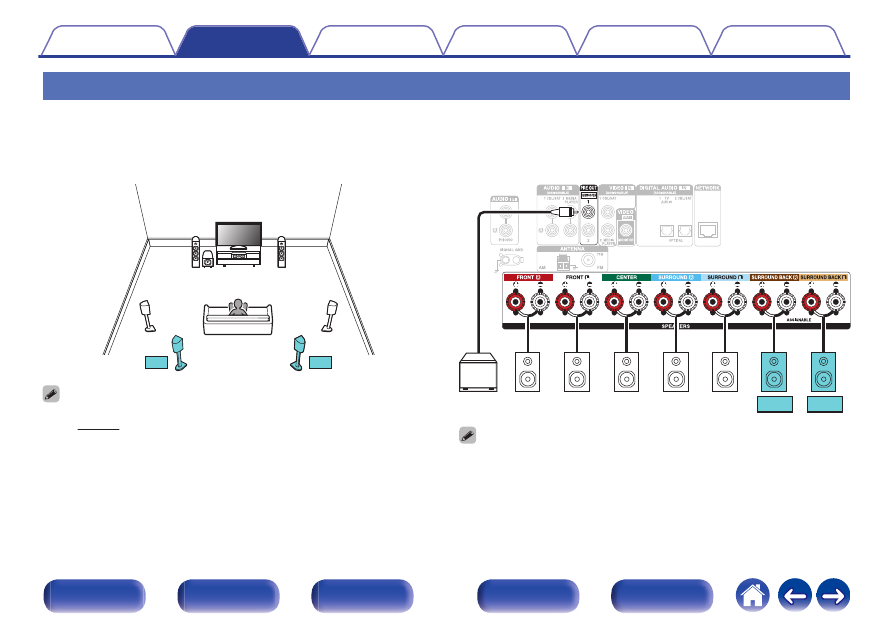

o Пример соединений при использовании тыловых динамиков объемного звучания

Данная система объемного звука 7.1-канальная такая же, как и основная 5.1-канальная система, но с задними объемными динамиками.

SBR

SBL

0 Установите для параметра меню “Режим назначения” значение “Тыловые”.

(v стр. 180)

SBR

SBL

0 Если используется только один тыловой динамик объемного звучания,

подключите его к клемме SURROUND BACK L.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

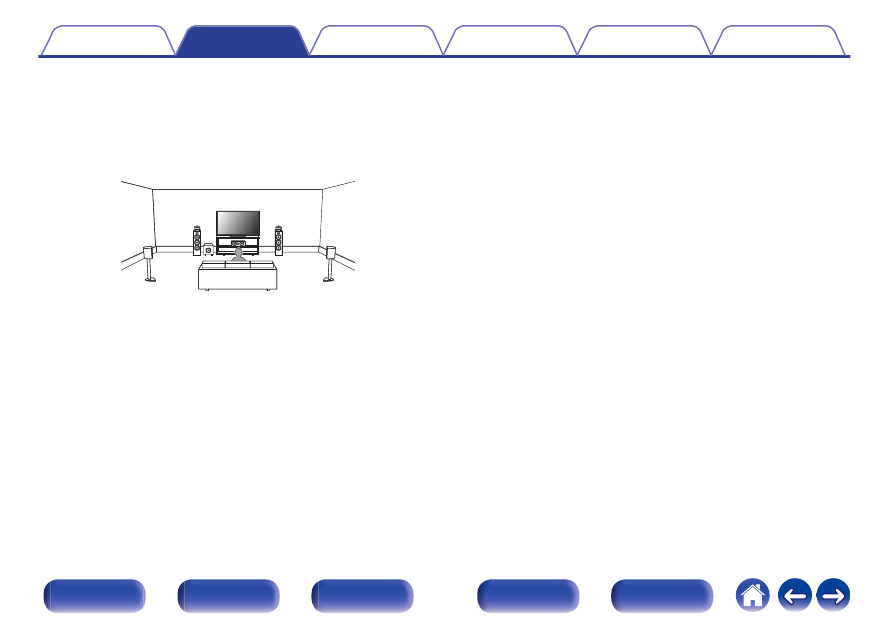

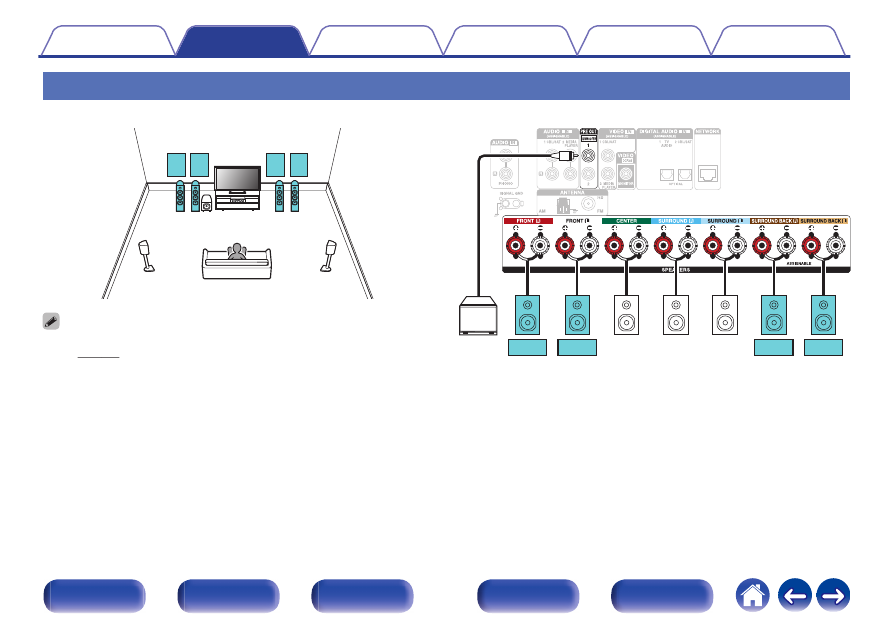

o Пример соединений при использовании фронтальных высокочастотных динамиков

Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с фронтальными

верхними динамиками.

FHR

FHL

0 Установите для параметра меню “Режим назначения” значение

“Фр.Верхние”. (v стр. 180)

FHR

FHL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

o Пример соединений при использовании потолочных фронтальных динамиков

Данная 7.1-канальная система объемного является такой же, как и основная 5.1-канальная система, но с потолочными фронтальными

динамиками.

TFL

TFR

0 Установите для параметра меню “Режим назначения” значение “Фронт

Потолоч”. (v стр. 180)

TFR

TFL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

o Пример соединений при использовании потолочных центральных динамиков

Данная 7.1-канальная система объемного является такой же, как и основная 5.1-канальная система, но с центральными потолочными

динамиками.

TML

TMR

0 Установите для параметра меню “Режим назначения” значение “Потолоч

Средн”. (v стр. 180)

TMR

TML

-------------------------------------------------------------------------------------------------------------------------------------------------------------

o Пример соединений при использовании фронтальных динамиков Dolby Atmos Enabled

динамиками Dolby Atmos Enabled.

FDL

FDR

0 Установите для параметра меню “Режим назначения” значение “Фронт

Dolby”. (v стр. 180)

FDR

FDL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

o Пример соединений при использовании динамиков объемного звучания Dolby Atmos Enabled

Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с динамиками объемного

звучания Dolby Atmos Enabled.

SDL

SDR

0 Установите для параметра меню “Режим назначения” значение “Боковые

Dolby”. (v стр. 180)

SDR

SDL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

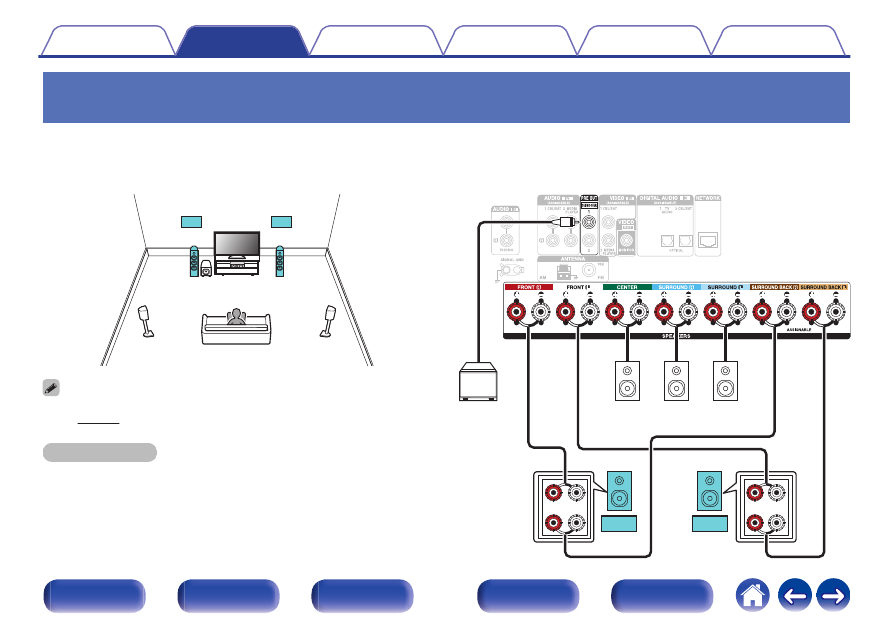

Подключение 5.1-канальных динамиков: соединение двух усилителей для

фронтальных динамиков

Данная система воспроизводит 5.1 каналов. Вы можете использовать подключение с двухполосным усилением для передних динамиков.

Подключение с двухполосным усилением - метод подключения отдельных усилителей к разъемам ВЧ и НЧ динамика, который поддерживает

двухполосное усиление. Данное подключение делает возможной противо-ЭДС (возврат питания без вывода) из НЧ-динамика в ВЧ-динамик

без влияния на качество звука, производя более высокое качество звука.

(Би-ампинг)

0 Установите для параметра меню “Режим назначения” значение “Би-ампинг”.

(v стр. 181)

ПРИМЕЧАНИЕ

0 Выполняя двухполосное подключение, убедитесь, что извлекли

замыкающую пластину или провод, расположенный между ВЧ и НЧ

разъемами громкоговорителя.

(R)

(L)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подключение 5.1-канальных динамиков: вторая пара фронтальных динамиков

Данная система позволяет воспроизводить между переключением передних динамиков A и B по желанию.

(B) (A)

(A) (B)

0 Установите для параметра меню “Режим назначения” значение “Фронт B”.

(v стр. 181)

FR (A)

FL (A)

FR (B)

FL (B)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подключение многозонных динамиков

o Подключение динамиков: 5.1-канальная система (MAIN ZONE) + 2-канальный (ZONE2)

Данный способ подключения состоит из 5.1-канальной акустической системы в MAIN ZONE и 2-канальной системы в ZONE2.

MAIN ZONE

ZONE2

0 Установите для параметра меню “Режим назначения” значение “Зона2”.

-------------------------------------------------------------------------------------------------------------------------------------------------------------
