Denon AVR-X1500H СЕТЕВОЙ AV РЕСИВЕР. Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

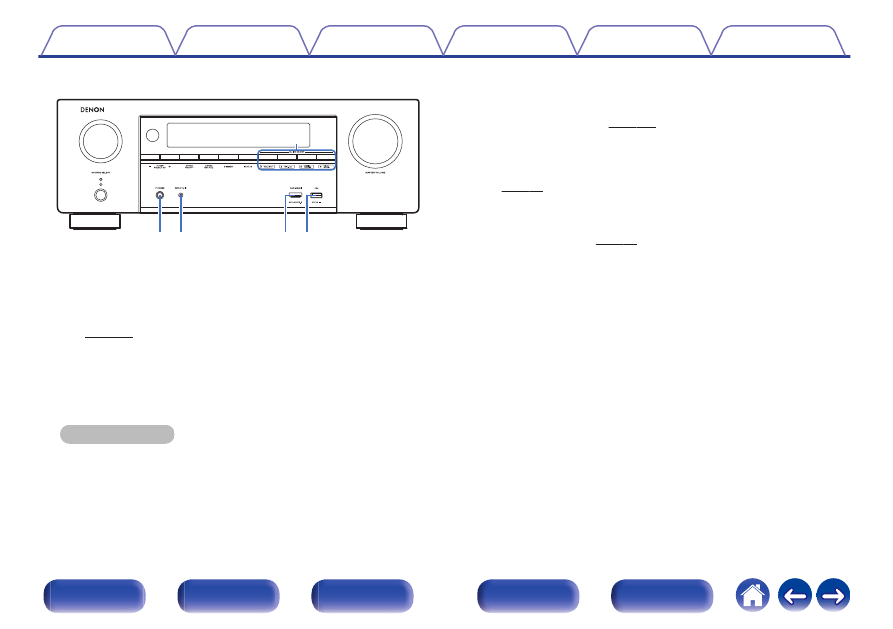

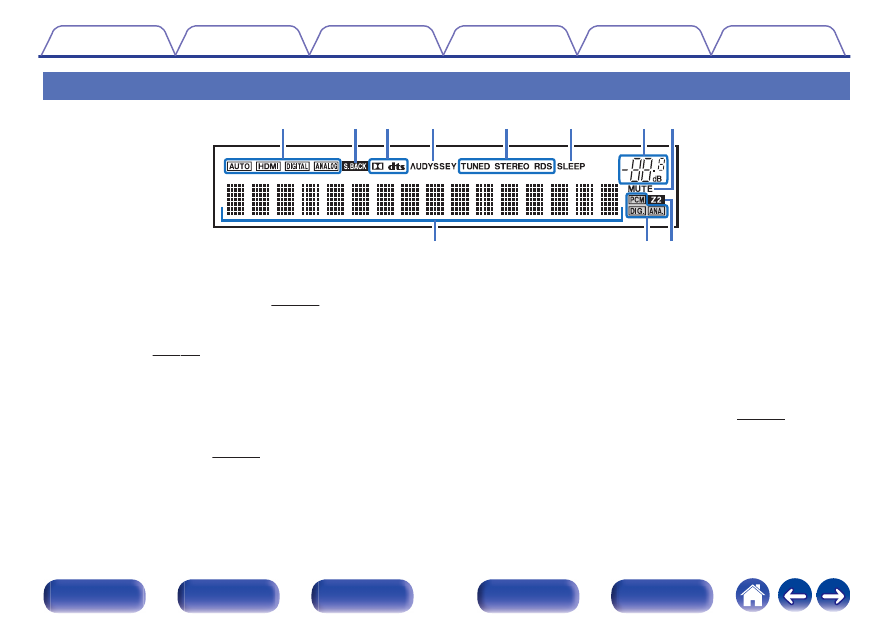

Дисплей

u i

Q0 Q1

A Индикаторы режима входа

Подсвечиваются в соответствии с настройками режима ввода

аудио каждого источника ввода. (v стр. 169)

B Индикатор панорамного тылового режима

Загорается при выводе звуковых сигналов из задних объемных

динамиков. (v стр. 183)

C Индикатор декодирования

Загорается, когда на выходе есть сигнал Dolby или DTS, или во

время работы Dolby или DTS.

Установка Audyssey

Подсвечивается при выборе настроек “MultEQ

XT”, “Dynamic EQ”

или “Dynamic Volume”. (v стр. 153)

E Индикаторы режима приема тюнера

Подсвечивается в зависимости от условий приема при выборе в

качестве источника сигнала “Tuner”.
TUNED : Подсвечивается при правильной настройке на

радиостанцию.
STEREO: Загорается при приеме радиовещания в

стереодиапазоне FM.
RDS: Подсвечивается при приеме радиовещания RDS.

F Индикатор таймера отключения

Подсвечивается при выборе режима сна. (v стр. 127)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

u i

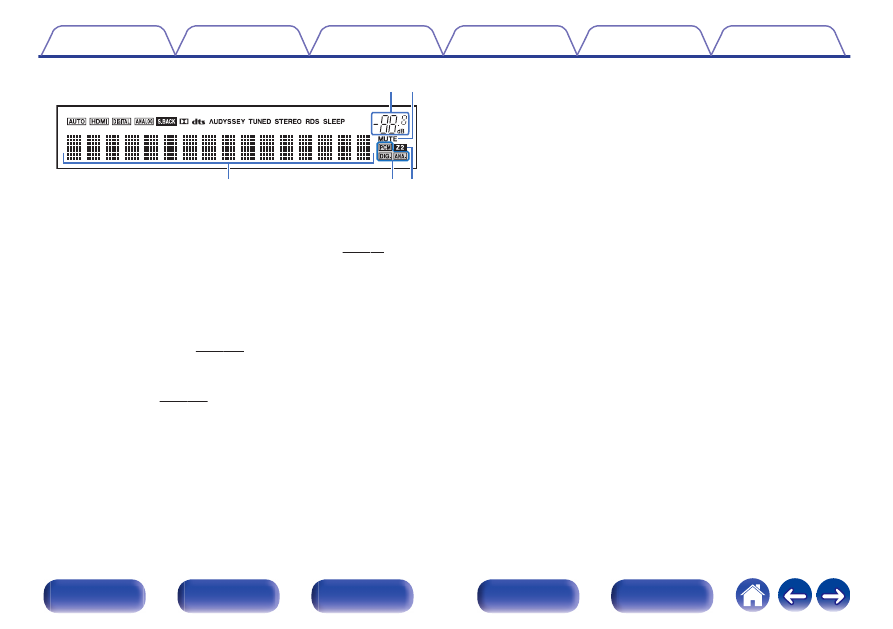

G Индикатор громкости

H Индикатор MUTE

Мигает при включенном беззвучном режиме. (v стр. 66)

I Информационный экран

Здесь выводятся имя источника входного сигнала, режим звука,

значения настроек и другие сведения.

J Индикаторы входного сигнала

Соответствующий индикатор загорается в соответствии с

входным сигналом. (v стр. 169)

K Индикатор ZONE2

Загораются при включении питания ZONE2 (в другом

помещении). (v стр. 138)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

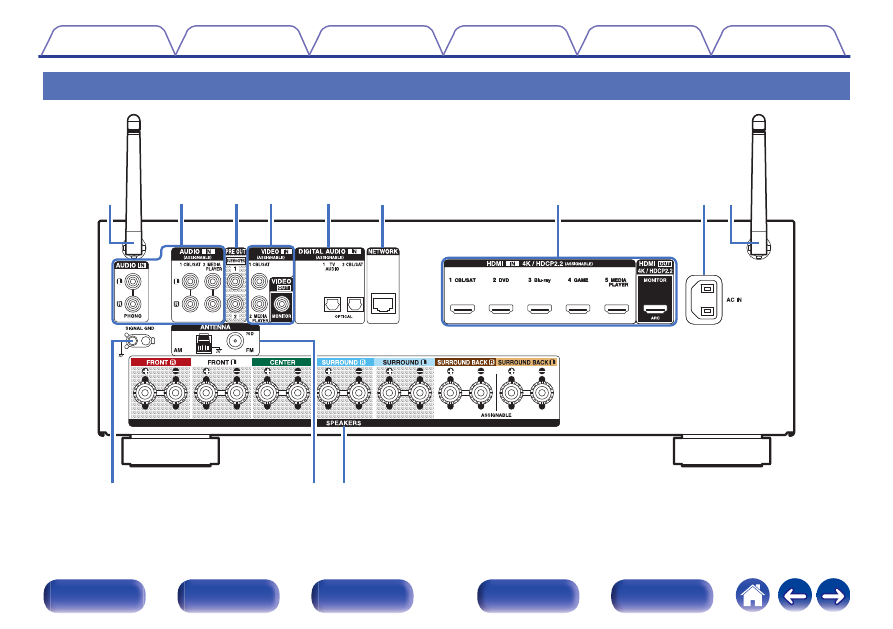

w e r

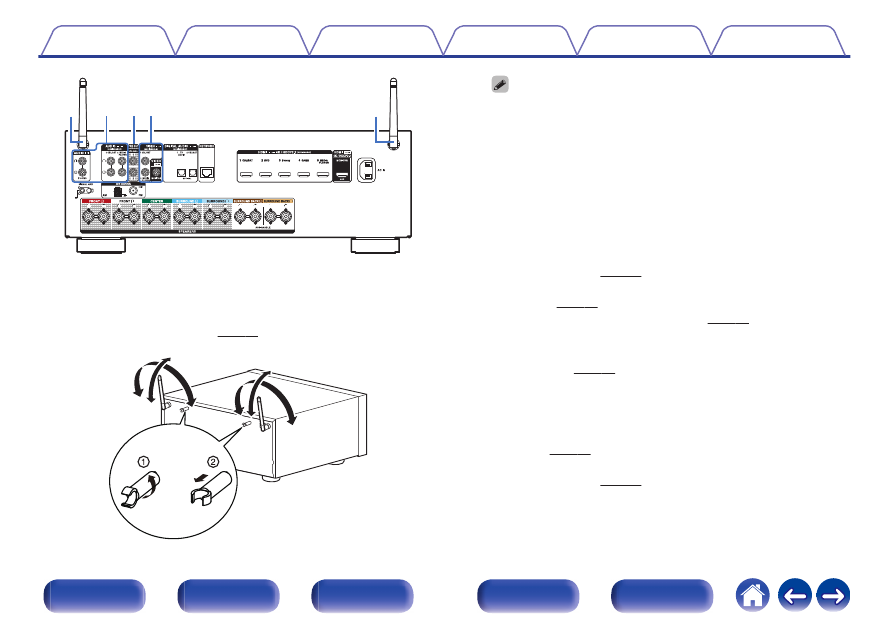

A Стержневые антенны для Bluetooth/беспроводной ЛВС

Установите данную антенну вертикально, при подключении к сети

посредством беспроводной ЛВС или к портативному устройству

посредством Bluetooth. (v стр. 62)

90°

320°

90°

0 Зажим антенны можно снять с задней панели.

A Поверните зажим антенны на 90 градусов влево.
B Потяните зажим антенны на себя.

0 Зажим антенны требуется при транспортировке данного

устройства. Храните его в надежном месте.

0 Прикрепите зажим антенны, следуя шагам для его снятия в

обратном направлении.

B Разъемы аналогового звука (AUDIO)

Используются для подключения устройств, оборудованных

аналоговыми аудиоразъемами.

“Подсоединение телеприставки (Спутниковый приемник/

кабельное ТВ)” (v стр. 54)

“Подключение DVD-проигрывателя или проигрывателя дисков

Blu-ray” (v стр. 55)

“Подключение поворотного стола” (v стр. 57)

C Разъемы PRE OUT

Используется для подключения сабвуфера со встроенным

усилителем. (v стр. 35)

D Разъемы видео (VIDEO)

Используются для подключения устройств, оборудованных

видеоразъемами.

“Соединение 3 : Телевизор не имеет разъема

HDMI” (v стр. 52)

“Подсоединение телеприставки (Спутниковый приемник/

кабельное ТВ)” (v стр. 54)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Q0Q1

t y

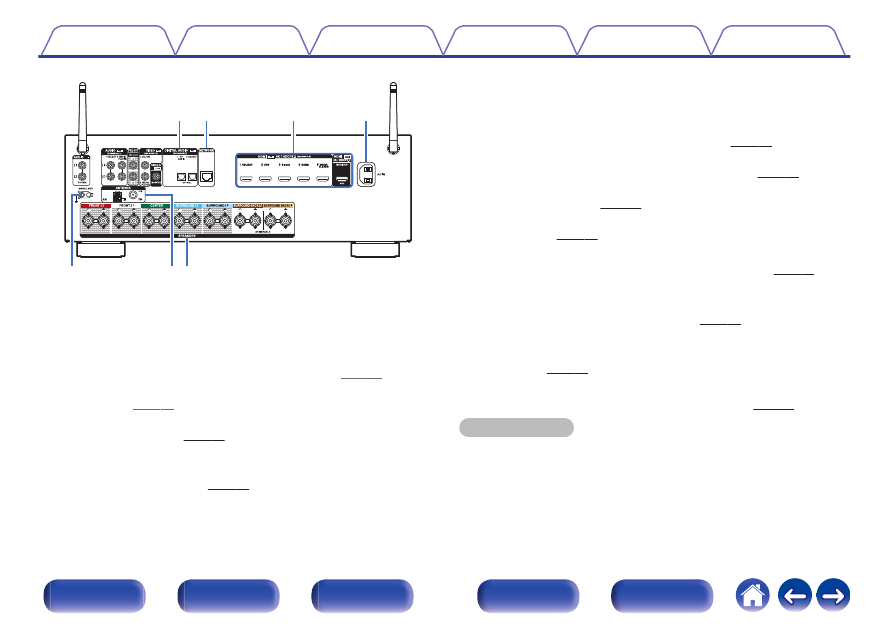

E Разъемы для цифрового звука (DIGITAL AUDIO)

Используются для подключения устройств, оборудованных

цифровыми аудиоразъемами.

“Соединение 2: Телевизор оснащен разъемом HDMI и

несовместим с ARC (Audio Return Channel)” (v стр. 51)

“Соединение 3 : Телевизор не имеет разъема

HDMI” (v стр. 52)

“Подсоединение телеприставки (Спутниковый приемник/

кабельное ТВ)” (v стр. 54)

F Разъем NETWORK

Используется для подключения LAN-кабеля при подключении к

проводной сети ЛВС. (v стр. 61)

G Разъем HDMI

Используются для подключения устройств, оборудованных

разъемами HDMI.

“Соединение 1 : Телевизор поддерживает режим ARC (Audio

Return Channel) и имеет разъем HDMI” (v стр. 50)

“Соединение 2: Телевизор оснащен разъемом HDMI и

несовместим с ARC (Audio Return Channel)” (v стр. 51)

“Подсоединение телеприставки (Спутниковый приемник/

кабельное ТВ)” (v стр. 54)

“Подключение DVD-проигрывателя или проигрывателя дисков

Blu-ray” (v стр. 55)

H Вход AC (AC IN)

Используется для подключения шнура питания. (v стр. 63)

I Разъем SIGNAL GND

Используется для подключения заземляющего провода для

проигрывателя виниловых дисков. (v стр. 57)

J Гнездо FM/AM-антенны (ANTENNA)

Используется для подключения FM-антенн и рамочных АМ-

антенн. (v стр. 59)

K Клеммы динамиков (SPEAKERS)

Используются для подключения динамиков. (v стр. 34)

ПРИМЕЧАНИЕ

0 Запрещается прикасаться к внутренним контактам разъемов на задней

панели. Электростатический разряд может привести к неустранимому

повреждению устройства.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

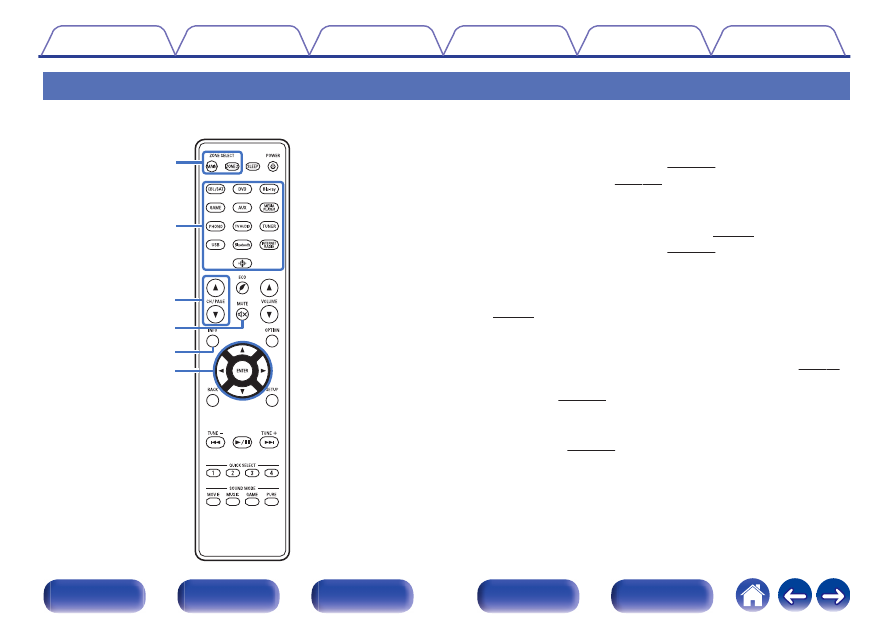

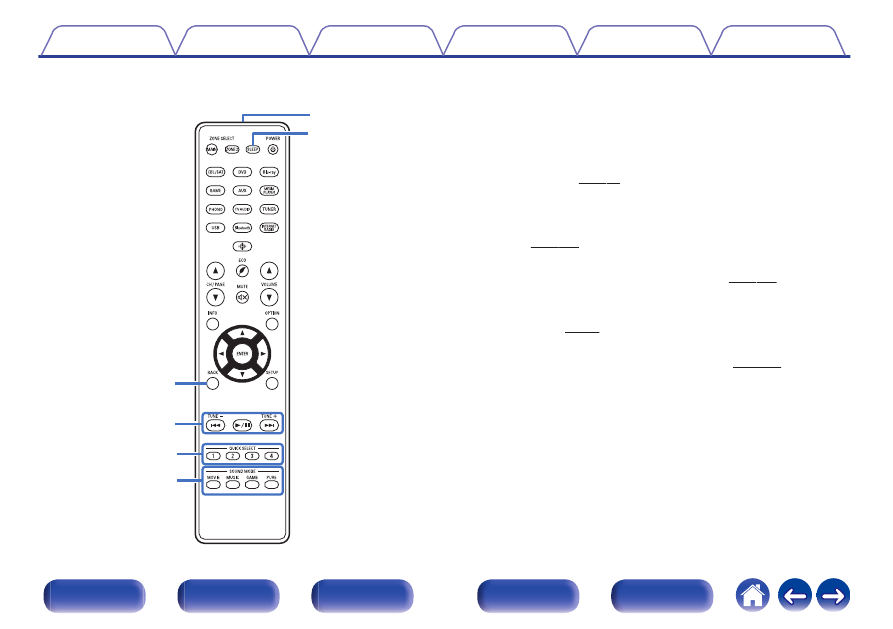

Пульт дистанционного управления

A Кнопки ZONE SELECT

Используются для выбора зоны (MAIN ZONE, ZONE2), управляемой

пультом ДУ.

“Воспроизведение в ZONE2” (v стр. 138)

“Управление меню” (v стр. 144)

B Кнопки выбора источника входного сигнала

Используются для выбора источника входного сигнала.

“Выбор источника входного сигнала” (v стр. 65)

“Воспроизведение в ZONE2” (v стр. 138)

Кнопки поиска канала или страницы (CH/PAGE df)
Используются для выбора радиостанций, от зарегистрированных

до предустановленных, или перехода между страницами.

(v стр. 82)

Кнопка MUTE (:)
Используется для отключения звука.

“Временное отключение звука (Выключение звука)” (v стр. 66)

“Временное отключение звука (Выключение звука)

(ZONE2)” (v стр. 139)

E Кнопка информации (INFO)

Используется для отображения на экране телевизора информации

о состоянии. (v стр. 208)

Кнопки курсора (uio p)
Используются для выбора пунктов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

G Кнопка BACK

Используется для возврата в предыдущее меню.

H Системные кнопки

Используются для управления воспроизведением.
Кнопки настройки на радиостанции (TUNE +, –)
Используются для выбора либо FM-радиостанции либо АМ-

радиостанции. (v стр. 76)

I Кнопки QUICK SELECT (1 – 4)

Вызывают настройки, зарегистрированные на каждой кнопке,

такие как источник ввода, уровень громкости и настройки режима

звука. (v стр. 129)

J Кнопки SOUND MODE

Используются для выбора режима звука. (v стр. 112)

K Передатчик сигнала дистанционного управления

Используется для передачи сигналов от пульта дистанционного

управления. (v стр. 9)

L Кнопка SLEEP

Используется для установки таймера сна. (v стр. 127)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

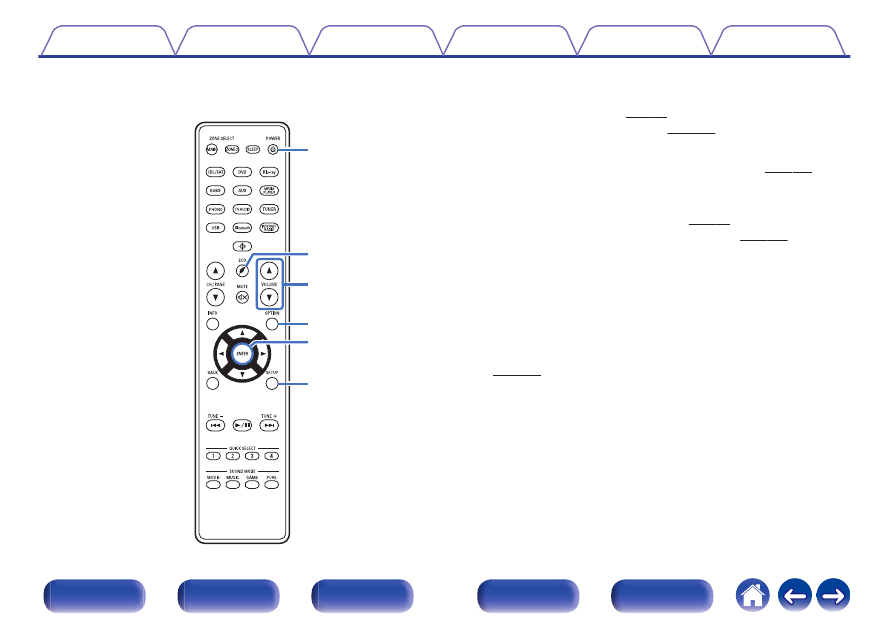

Кнопка POWER (X)
Используется для включения и выключения питания.

“Включение питания” (v стр. 65)

“Воспроизведение в ZONE2” (v стр. 138)

Кнопка ЭКО-режим (G)

Используется для переключения в ЭКО-режим. (v стр. 198)

Кнопки VOLUME (df)
Используются для регулировки уровня громкости.

“Регулировка уровня громкости” (v стр. 66)

“Регулировка уровня громкости (ZONE2)” (v стр. 139)

P Кнопка OPTION

Используется для отображения на экране телевизора меню

действий.

Q Кнопка ENTER

Определяет выбор.

R Кнопка SETUP

Используется для отображения меню на экране телевизора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Содержание

Установка акустической системы

Подсоединение акустической системы

Подсоединение телевизора

Подключение устройства воспроизведения

Подсоедините запоминающее устройство USB к порту USB

Подключение антенны FM/AM

Подключение к домашней сети (LAN)

Подключение кабеля питания

ПРИМЕЧАНИЕ

0 Не включайте устройство в розетку, пока не будут подсоединены все

компоненты. Однако, когда “Setup Assistant” работает, следуйте

инструкциям на экране “Setup Assistant” (стр. 8 в отдельном “Краткое

руководство пользователя”) для выполнения подсоединений. (Во время

работы “Setup Assistant” на разъемы ввода-вывода напряжение не

подается.)

0 Не прокладывайте сетевые шнуры вместе с соединительными кабелями.

Это может привести к образованию помех.

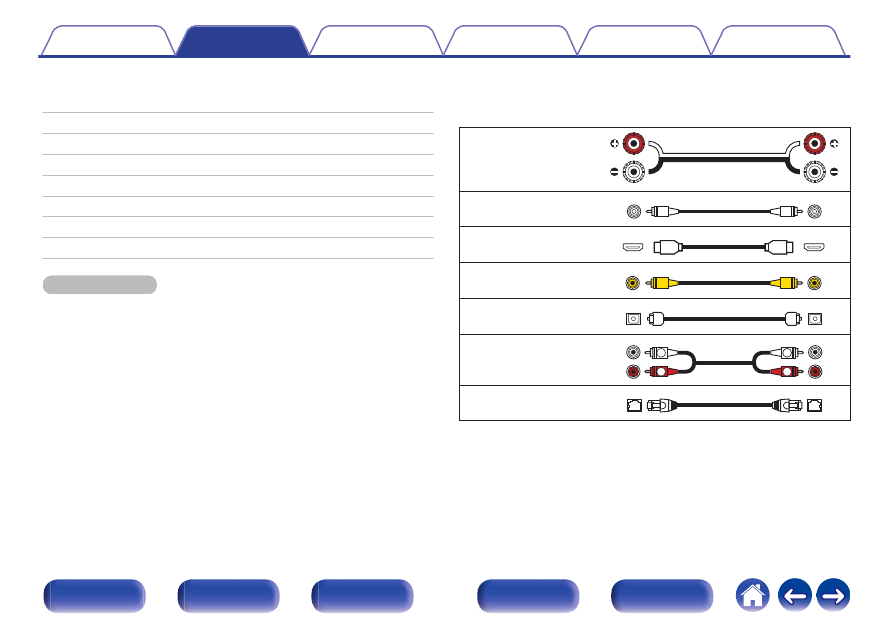

Кабели, используемые для подключения

К подключаемым устройствам используйте предназначенные им

кабели.

Кабель для колонок

Кабель для сабвуфера

Кабель HDMI

Видеокабель

Оптический кабель

Аудиокабель

Кабель LAN

-------------------------------------------------------------------------------------------------------------------------------------------------------------

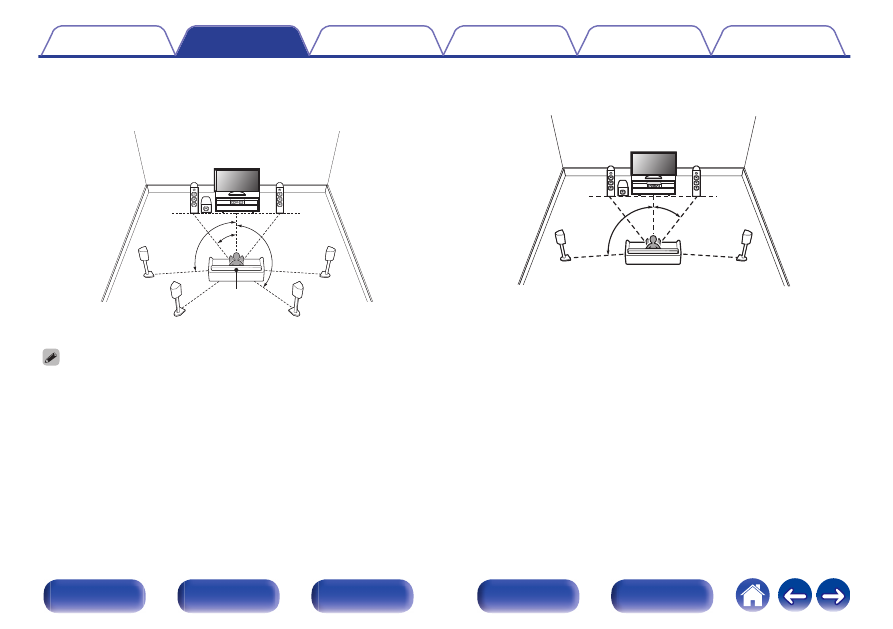

Установка акустической системы

Определите тип акустической системы в зависимости от количества

используемых Вами динамиков и установите каждый динамик и

сабвуфер в комнате.

Порядок установки динамиков объяснен на этом примере типичной

установки.

SBL

SBR

SW1

SW2

FL/FR

(левый/правый

передний динамик):

Установите левый и правый FRONT динамики

на равном удалении от основной позиции

прослушивания. Расстояние между

телевизором и обоими динамиками также

должно быть одинаковым.

(центральный

динамик):

Поместите CENTER динамик спереди и по

центру телевизора между фронтальными

левыми и правыми динамиками.

SL/SR

(левый/правый

динамик объемного

звучания):

Установите левый и правый динамики SURROUND

звучания по обеим сторонам от основной позиции

прослушивания на равном удалении от нее. Если

тыловые динамики объемного звучания не

используются, разместите обычные динамики

объемного звучания немного позади позиции

прослушивания.

SBL/SBR

(левый/правый

тыловой динамик

объемного

звучания):

Установите левый и правый SURROUND BACK

динамики объемного звучания позади основной

позиции прослушивания на равном удалении от нее.

При использовании только одного тылового

динамика (SB) объемного звучания его следует

установить непосредственно за позицией

прослушивания.

SW 1/2

(сабвуфер):

Установите SUBWOOFER в удобном месте

рядом с фронтальными динамиками. При

использовании двух сабвуферов расположите

их в комнате симметрично.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

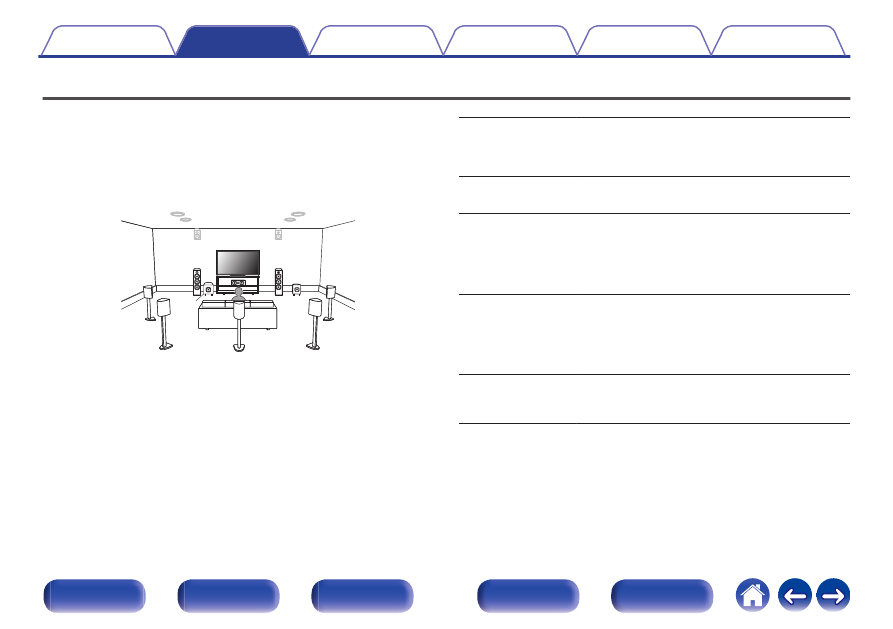

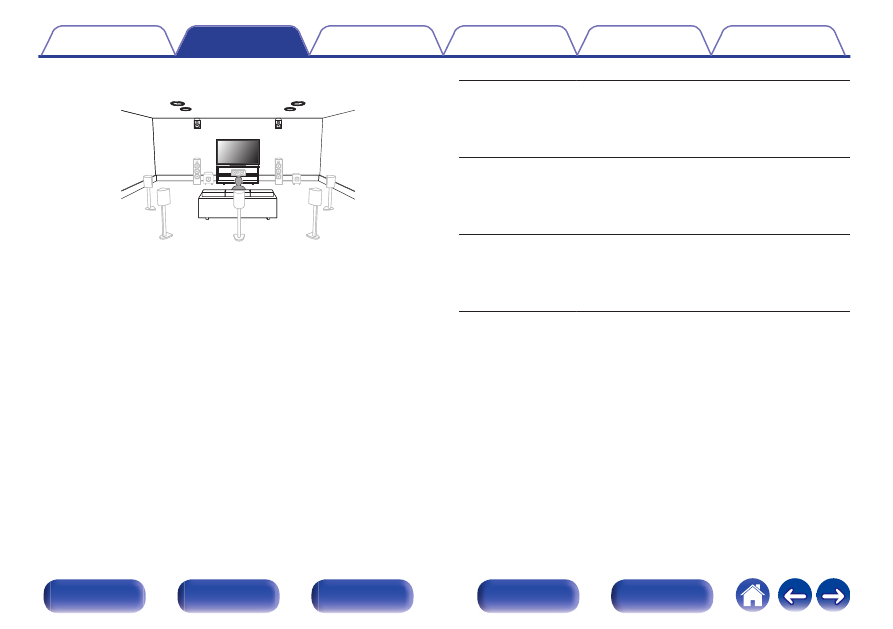

FHL

FHR

TFR

TFL

TMR

TML

FHL/FHR

(левый/правый

фронтальный

высокочастотный

динамик):

Расположите левый и правый FRONT HEIGHT

динамики прямо над левым и правым

фронтальными динамиками. Закрепите их как

можно выше под потолком и направьте их на

главное положение прослушивания.

TFL/TFR

(левый/правый

фронтальный

потолочный

динамик):

Установите левый и правый TOP FRONT

динамики на потолке немного спереди

главного положения прослушивания и

выровняйте их по отношению к левому и

правому передним динамикам.

TML/TMR

(левый/правый

центральный

потолочный

динамик):

Установите левый и правый TOP MIDDLE

динамики на потолке прямо над главным

положением прослушивания и выровняйте их

по отношению к левому и правому передним

динамикам.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

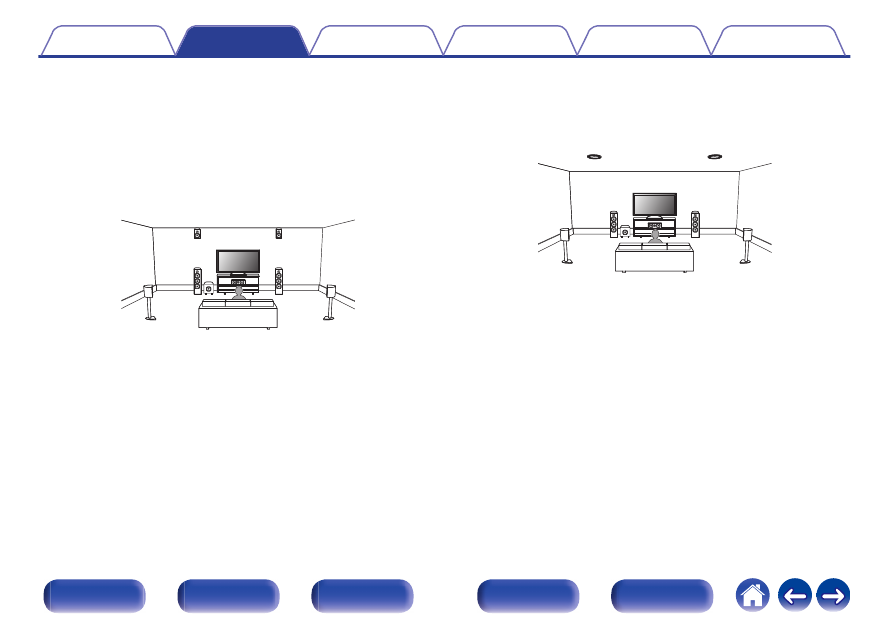

FDL

FDR

SDL

SDR

FDL/FDR

(левый/правый

фронтальный

динамик Dolby):

Поместите динамик FRONT Dolby Atmos

Enabled на передний динамик. Для динамика

Dolby Atmos Enabled, интегрированного с

передним динамиком, поместите динамик

Dolby Atmos Enabled на место переднего

динамика.

SDL/SDR

(левый/правый

динамик объемного

звучания Dolby):

Поместите динамик SURROUND Dolby Atmos

Enabled на динамик объемного звучания. Для

динамика Dolby Atmos Enabled,

интегрированного с динамиком объемного

звучания, поместите динамик Dolby Atmos

Enabled на место динамика объемного

звучания.

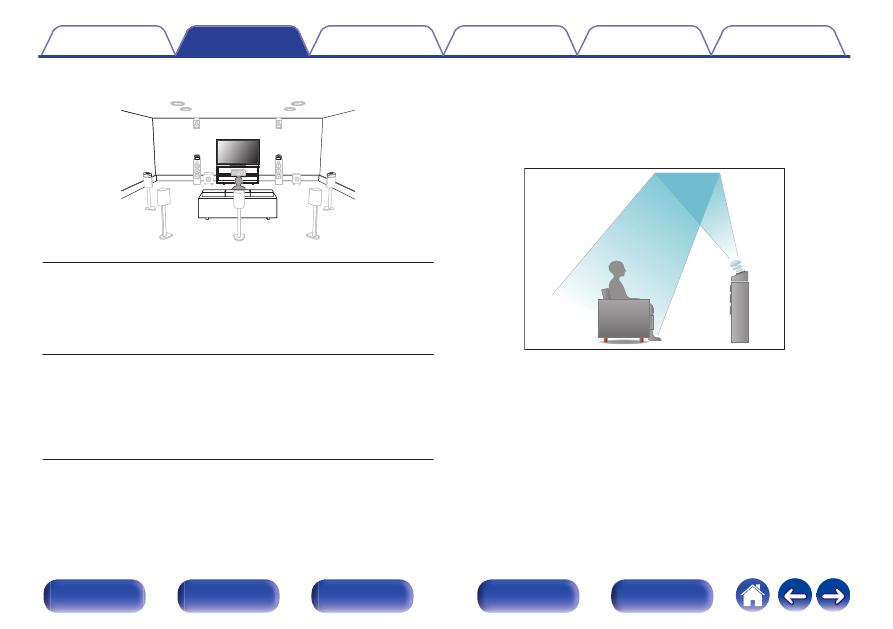

О динамиках Dolby Atmos Enabled
Динамики Dolby Atmos Enabled отражают звук от потолка так, чтобы

он проходил у Вас над головой, с помощью специального динамика,

направленного вверх, который помещается на пол.
Вы можете наслаждаться звуком Dolby Atmos 3D даже в условиях,

при которых динамики невозможно установить на потолке.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

0 Данное устройство совместимо с Dolby Atmos и DTS:X, что обеспечивает

более широкое и глубокое ощущение объемного звучания.

0 Dolby Atmos не поддерживается в 5.1-канальной конфигурации динамиков

или в конфигурации с меньшим числом каналов.

0 DTS:X можно выбрать независимо от конфигурации динамиков.

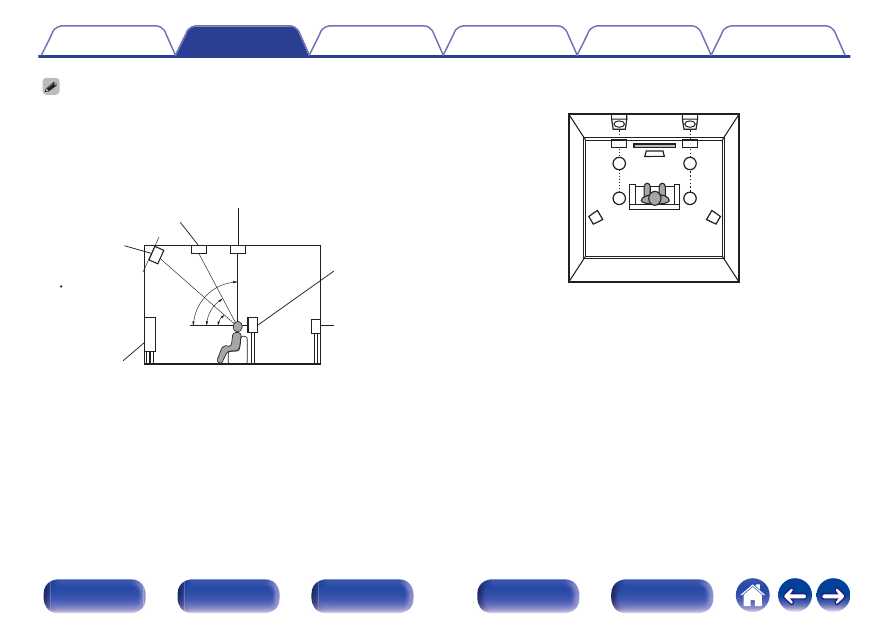

0 Ниже на рисунке показано, на какой высоте устанавливать каждую колонку.

Высота указана приблизительно.

Фронтальный

верхний

громкоговоритель

z1 30° – 45°

z2 30° – 55°

z3 65° – 100°

GВид сбокуH

Центральный потолочный динамик

Фронтальный потолочный динамик

Фронтальный

громкогово-ритель

Панорамный

громкоговоритель

Панорамный

тыловой

громкоговоритель

Слегка

наклоните вниз

FHL

TML

TFL

FHR

TMR

TFR

Расположение верхних динамиков

GВид сверхуH

-------------------------------------------------------------------------------------------------------------------------------------------------------------

o При установке громкоговорителей 7.1 с

использованием панорамных тыльных

громкоговорителей

SW C

SBL

SBR

Позиция

слушателя

z1 22° – 30° z2 90° – 110° z3 135° – 150°

0 При использовании только одного тылового динамика объемного звучания

его следует установить непосредственно за позицией прослушивания.

o Установка 5.1-канальной акустической

системы

SW C

z1 22° – 30° z2 120°

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Расположение, включая верхние динамики

и потолочные динамики

n Пример расположения верхних динамиков

Комбинация 5.1-канальной компоновки и фронтальных

высокочастотных динамиков.

FHL

FHR

n Пример расположения потолочных динамиков

Комбинация 5.1-канальной компоновки и центральных

потолочных динамиков.

TMR

TML

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Denon AVR-X1500H СЕТЕВОЙ AV РЕСИВЕР. Руководство пользователя - часть 2
