Введение

1.3 Регистрация

ОВЕН Телемеханика Лайт имеет единый дистрибутив как для демонстрационной версии, с

ограничениями, так и для полнофункциональной версии. После установки системы, если ее не

зарегистрировать (активировать), то она работает в демонстрационном режиме. При этом

имеются следующие ограничения:

Сервер опрашивает не более одного реального контроллера. Виртуальный контроллер не

учитывается.

Сервер непрерывно работает не более 2 часов, после чего процесс опроса контроллеров

останавливается, и требуется перезагрузка сервера.

Различные клиентские модули периодически выдают окно с предупреждением о том, что

версия программы незарегистрирована.

В модуле Энергоанализ при формировании отчетов и выгрузке данных значения частично

изменяются (искажаются). В заголовке отчета об этом выдается предупреждающее

сообщение красным шрифтом.

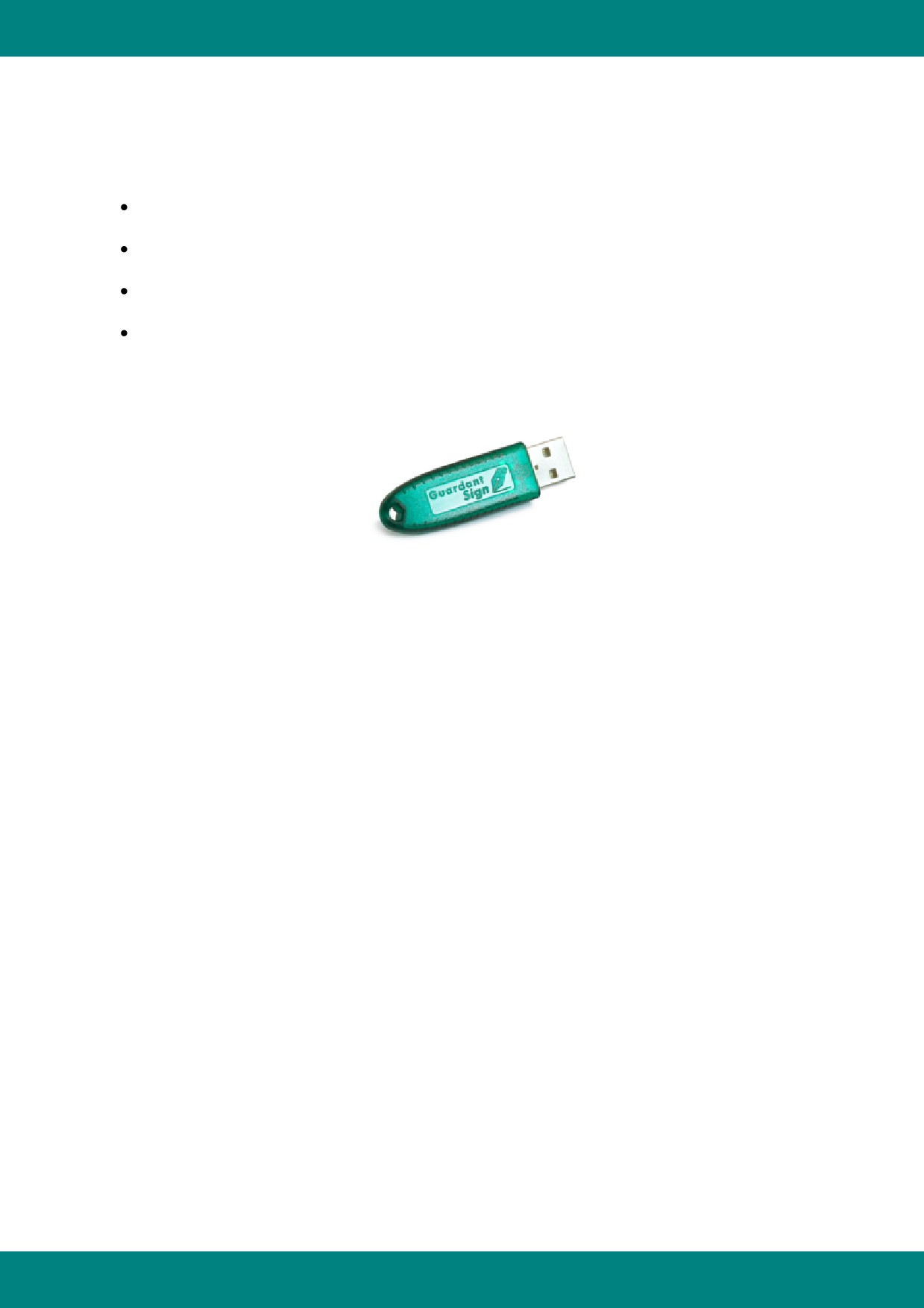

Основной способ регистрации системы - с использованием ключа защиты для порта USB:

Для использования ключа защиты при установке полного дистрибутива автоматически

производится установка необходимых драйверов.

Если требуется самостоятельная установка драйвера ключа, то их можно скачать по ссылке:

http://www.guardant.ru/support/download/drivers/

Внимание! У вставленного в компьютер ключа защиты USB при корректной установке

драйверов постоянно горит светодиод. Если светодиод моргает

- значит драйвера не

установлены, и ключ не определился!

Рекомендуется вставлять ключ после того, как будет произведена установка драйверов.

Первоначально ключ определяется некоторое время, возможно до 30 сек. Ключ готов к

работе, когда его светодиод будет светиться постоянно.

Также возможна активация системы с использованием серийного номера. Данный способ

применяется для временной регистрации при отсутствии аппаратного ключа USB.

Информация о регистрации отображается в окнах заставок при загрузке приложений, а также

доступна в окнах "О программе".

- 5 -

Введение

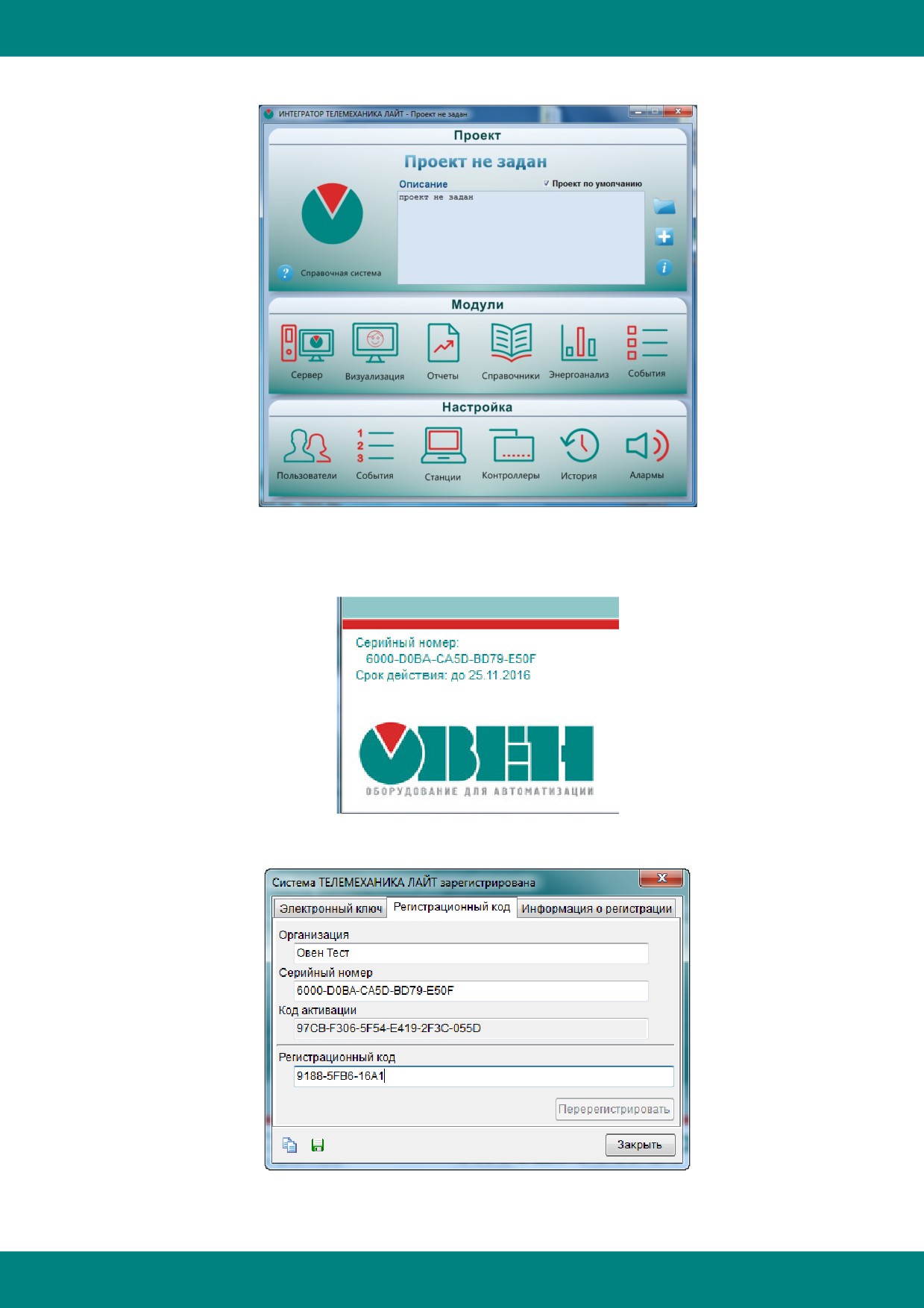

Сообщение о незарегистрированной версии в модуле Интегратор:

После клика на большую иконку-логотип системы откроется окно "О программе":

- 6 -

Введение

При вставленном ключе защиты надписи о незарегистрированной версии нет:

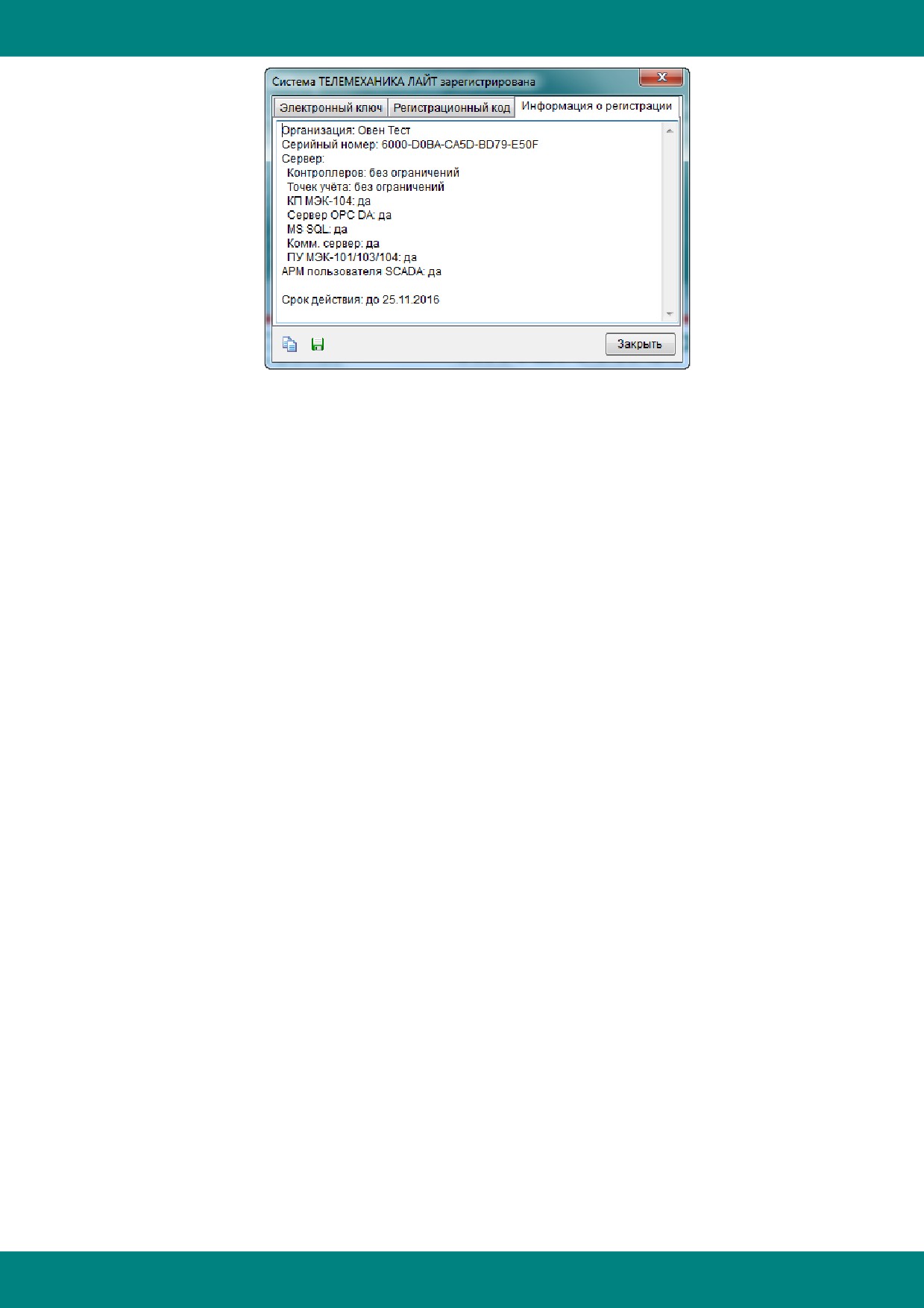

В окне "О программе" выводится информация о лицензиате:

После нажатия на текст с информацией о лицензиате выводится окно с данными по лицензии:

- 7 -

Введение

- 8 -

Введение

1.5 Интегратор

Модуль Интегратор является центром управления проектом ОВЕН Телемеханика Лайт. Этот

модуль запускается по ассоциации файлов с расширением TML, которые располагаются в

корне каталога проекта ОВЕН Телемеханика Лайт.

Решаемые задачи:

создание или открытие проекта

редактирование названия и описания проекта

запуск конфигурационных модулей

запуск сервера сбора данных

запуск клиентских модулей

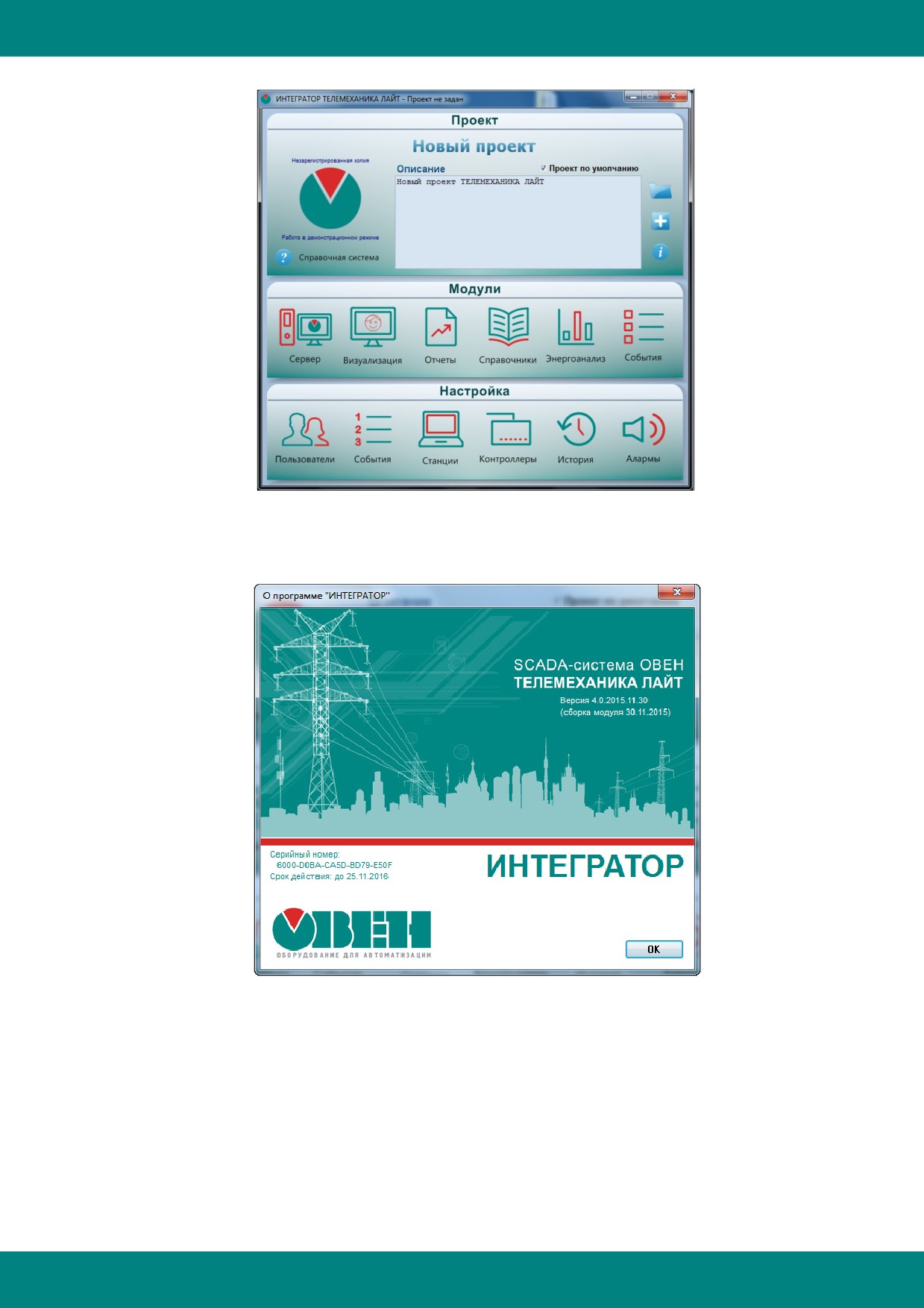

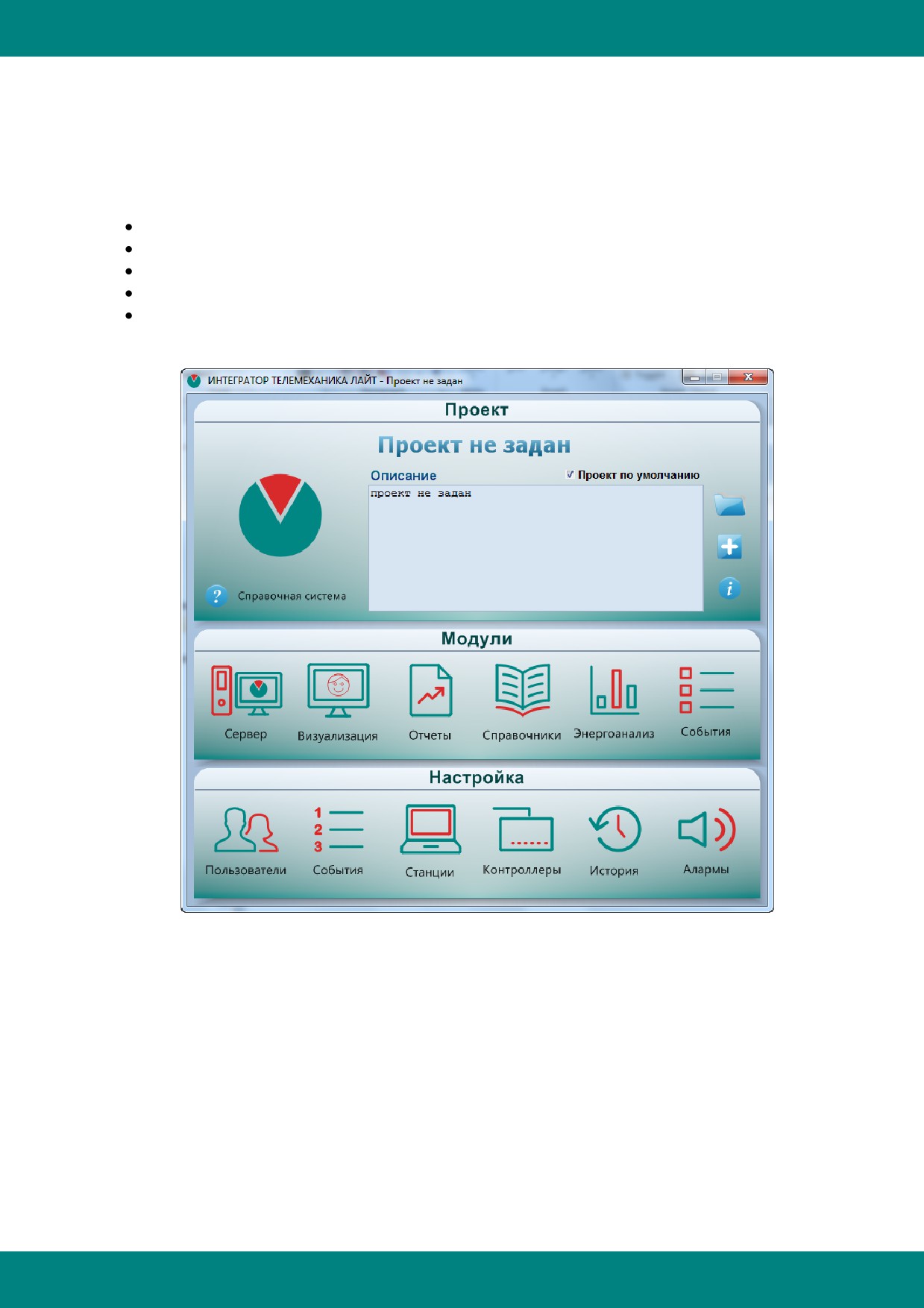

Внешний вид центрального окна модуля Интегратор:

- 11 -

Введение

1.7 Список поддерживаемых счетчиков

Ниже представлена сводная справочная таблица со списком поддерживаемых типов

счетчиков электроэнергии в подсистеме АИИСКУЭ (реализован драйвер счетчика как

полноценной точки учета, а не как абстрактного цифрового устройства).

Поддержка осуществляется отдельно для УСПД и для прямого опроса из системы АИИС (без

использования УСПД). Если счетчик поддерживается в УСПД, но не поддержан напрямую в

АИИС, то интеграция такого типа счетчиков возможна только с использованием УСПД.

Тип счетчика

Поддержка в АИИС

Поддержка в УСПД

Инкотекс

Меркурий 236

да

да

Меркурий 234

да

да

Меркурий 233

да

да

Меркурий 231

да

да

Меркурий 230

да

да

Меркурий 206

да

да

Меркурий 203.2T

да

да

Меркурий 200

да

да

Концентраторы PLC-I

да

да

Концентраторы PLC-I+

да

да

Концентраторы PLC-II

да

да

Нижегородский завод им. М.В. Фрунзе

ПСЧ-4ТМ.05

да

да

СЭТ-4ТМ.03

да

да

СЭТ-4ТМ.02

да

да

Энергомера

CE102

-

да

CE301

-

да

CE303

-

да

CE304

-

да

ОАО "Каскад"

КАСКАД 200

да

-

КАСКАД 310

да

-

SATEC

EM133

-

да

- 13 -

Пользователи

2.1 Подсистема аутентификации пользователей

2.1.1 Настройка подсистемы

При установке системы необходимо настроить подсистему аутентификации пользователей.

Для этого надо запустить "Конфигуратор подсистемы администрирования" и с его помощью

произвести следующие действия:

1. Создать базу данных пользователей (программа выведет на экран диалоговое окно

"Параметры БД пользователей", в котором необходимо выбрать пункт "Создать новую").

2. Добавить пользователя с правами администратора. Созданного администратора нельзя

удалить. Его нельзя лишить прав администратора. Это гарантирует невозможность

случайного удаления всех пользователей, которые могли бы осуществлять настройку

подсистемы аутентификации.

3. Зарегистрировать приложения, использующие подсистему администрирования.

При успешном выполнении перечисленных действий подсистема аутентификации готова к

работе. тест

2.1.2 Работа подсистемы

Под запуском будем понимать запуск первого приложения системы с защищенными

действиями. Под входом в систему будем понимать первую проверку права пользователя на

выполнение какого-либо действия. Обычно, это проверка права на запуск первого приложения

системы (имеется в виду «первого» по времени запуска).

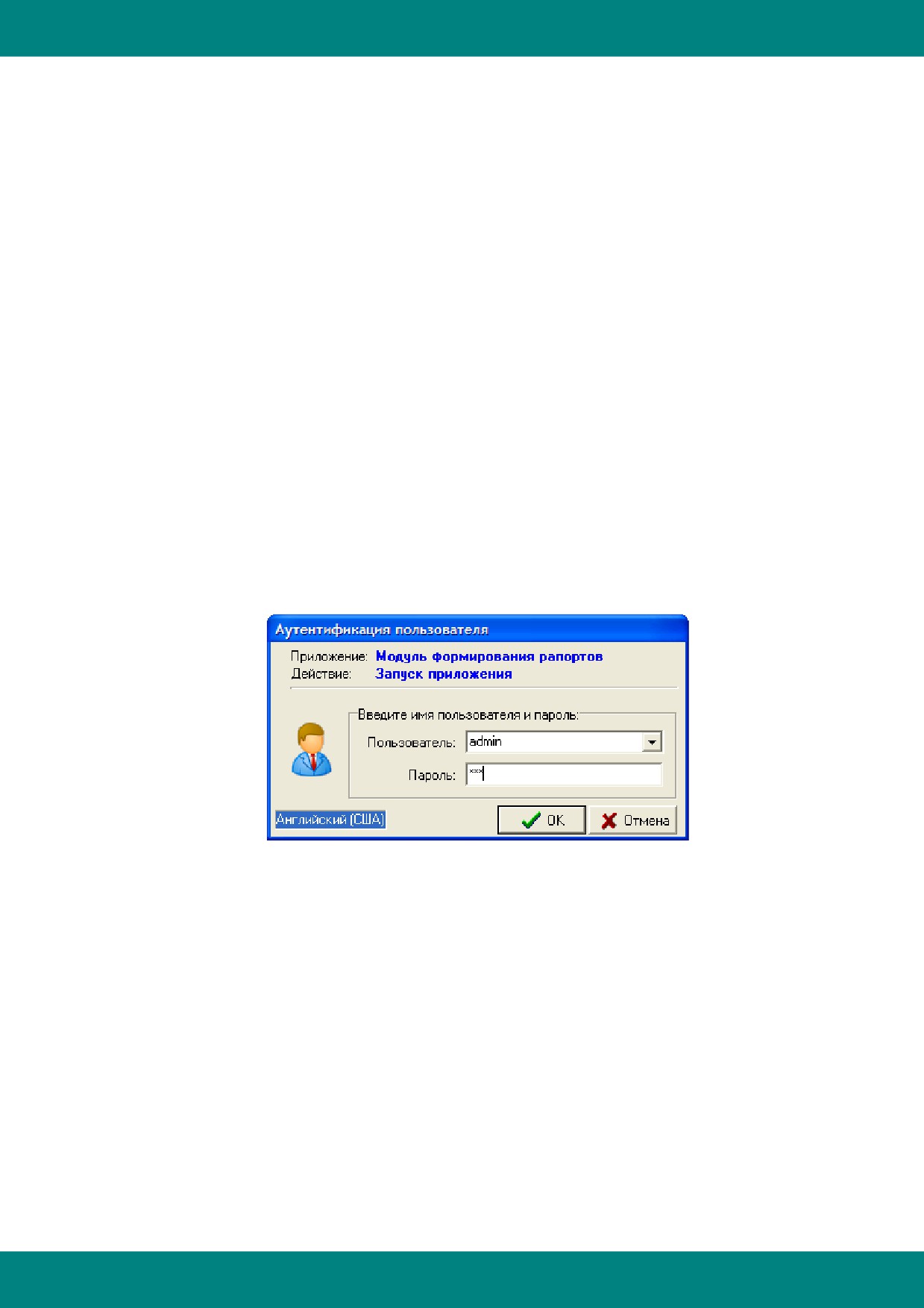

При входе в систему подсистема администрирования (ПА) ищет пользователя по

умолчанию для данной РС. Если такой пользователь не найден, ПА запрашивает имя и пароль

пользователя:

Если пользователь с таким паролем существует и его прав достаточно на выполнение

этого действия, то осуществляется вход в систему. Этот пользователь становится базовым

пользователем системы (не путать с пользователем по умолчанию).

В дальнейшем, при проверке прав пользователя на выполнение действий, ПА

проверяет права базового пользователя. Если его прав недостаточно, ПА отображает

диалоговое окно, вид которого определяется настройкой "Вид запрещающего сообщения". В

случае если выбран стандартный или продвинутый вид, ПА предлагает ввести имя и пароль

пользователя, которому разрешено производить действие. При этом действие выполняется,

но базовый пользователь остаётся прежним. Таким образом, в следующий раз, когда

пользователь пытается повторно выполнить это же действие, ПА вновь попросит его ввести

имя и пароль пользователя с достаточными правами.

После выхода (выгрузки последнего приложения) базовый пользователь перестанет

существовать, а пользователь по умолчанию останется (если он был задан).

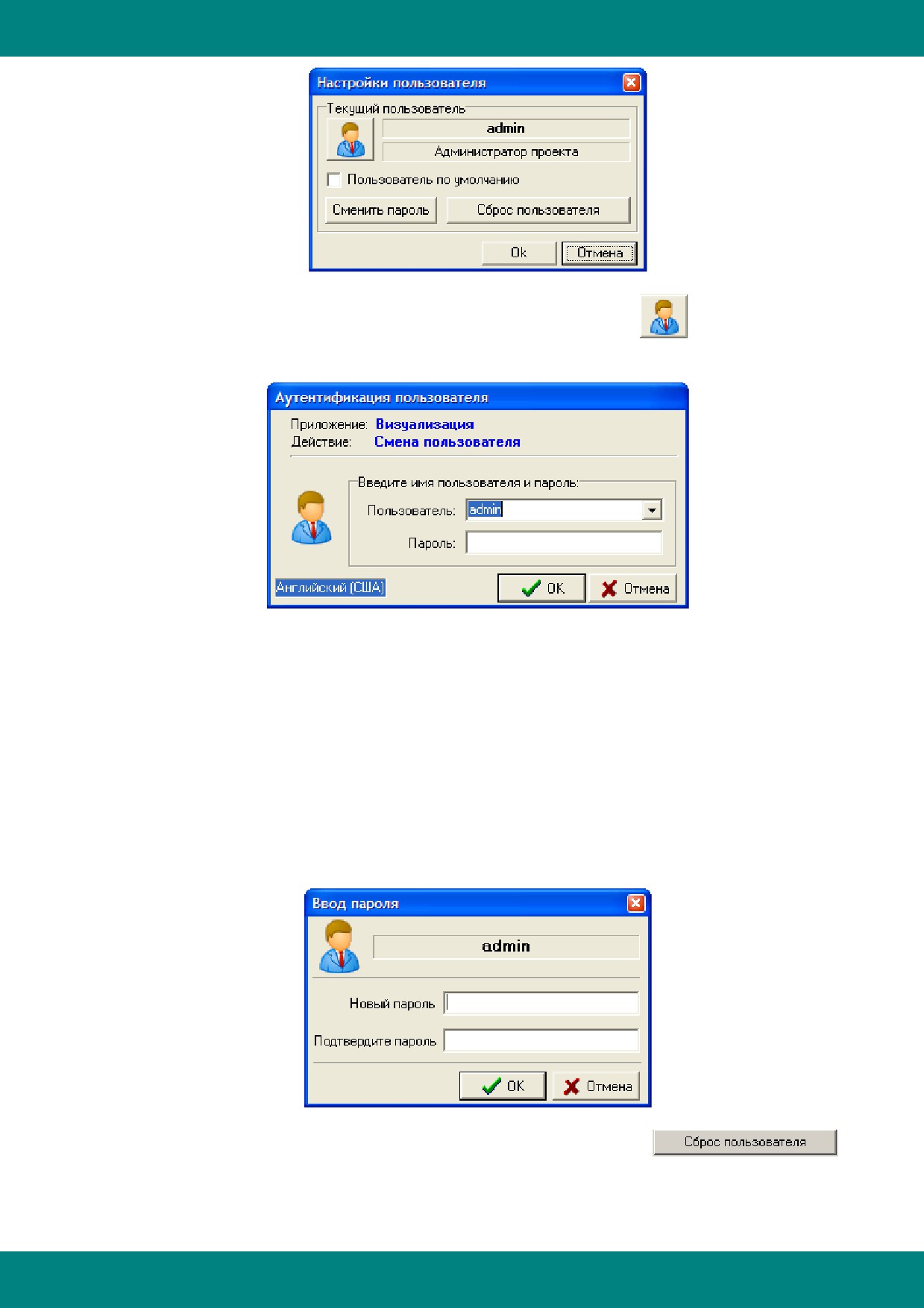

Пользователь может назначить себя пользователем по умолчанию, сменить свой

пароль (если эти действия ему разрешены) или сменить базового пользователя, выбрав пункт

меню «пользователь». При этом появится диалоговое окно "Настройки пользователя":

- 16 -

Пользователи

Сменить базового пользователя можно с помощью кнопки

. При этом появится

диалоговое окно вида:

Например, администратор может назначить себя базовым пользователем системы.

После этого практически все защищенные действия будут выполняться беспрепятственно.

Для возврата системы в исходное состояние, надо сменить базового пользователя на

предыдущего.

Назначить себя пользователем по умолчанию пользователь может с помощью галочки

"Пользователь по умолчанию", которая доступна, если в свойствах пользователя был

выставлен признак "Разрешить назначать себя пользователем по умолчанию".

Если в свойствах пользователя был выставлен признак "Разрешить смену пароля

пользователем", то пользователь может сменить свой пароль. При этом на экране появится

диалоговое окно "Ввод пароля":

Сбросить базового пользователя можно при помощи кнопки

После этого, при попытке выполнить любое защищенное действие, будет запрошена

регистрация пользователя с последующей установкой зарегистрированного пользователя как

базового.

- 17 -

Пользователи

2.2 Конфигуратор подсистемы администрирования

2.2.1 Основное окно программы

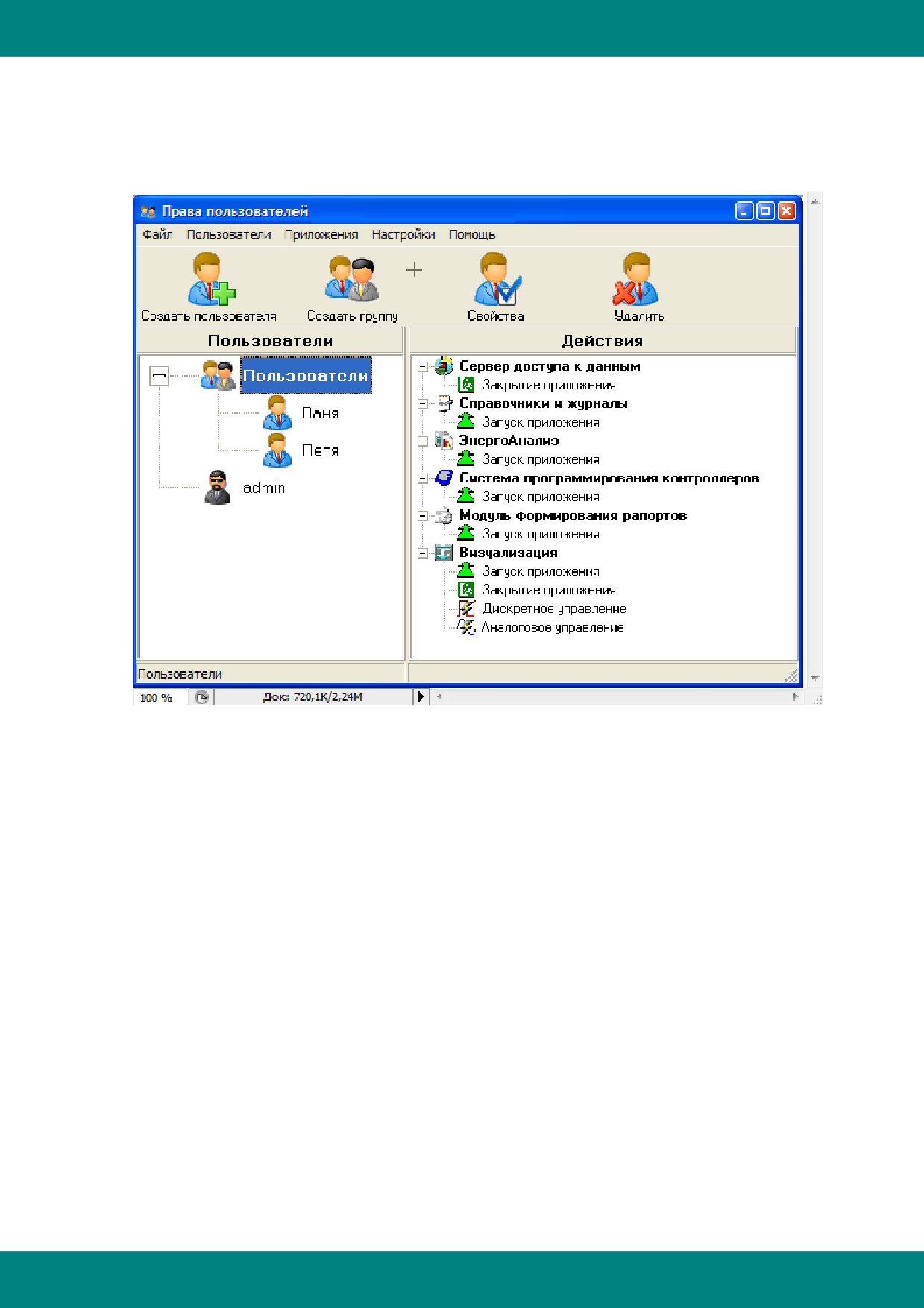

Основное окно программы "Конфигуратор подсистемы администрирования" имеет вид:

В левой части основного окна программы отображается список пользователей, в правой -

дерево разрешённых выделенному пользователю действий в зарегистрированных

приложениях. Настройка доступа к действиям осуществляется в свойствах пользователя.

Добавлять и удалять действия из дерева можно также с помощью соответствующих пунктов

его контекстного меню или с помощью "горячих клавиш" Ins и Del.

Горячие клавиши:

F1 - Вызов контекстно-зависимой справки;

F4 - Редактирование свойств пользователей;

Alt+X - Завершение работы с программой.

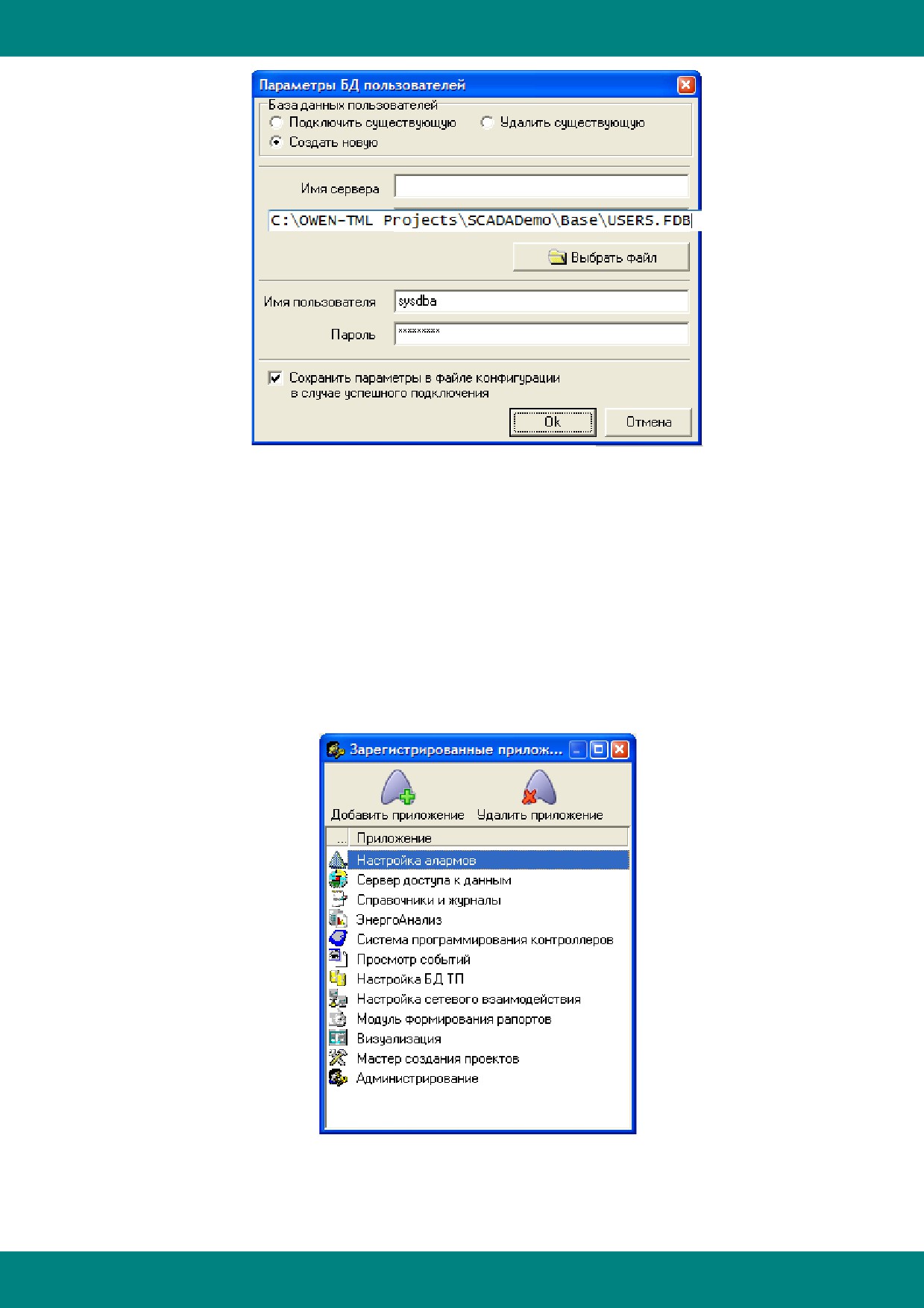

2.2.2 Параметры БД пользователей

При настройке подсистемы администрирования необходимо заполнить параметры БД

пользователей:

- 18 -

Пользователи

С помощью данного диалогового окна можно подключить существующую, создать

новую или удалить существующую базу данных пользователей.

Имя сервера - имя сервера, на котором расположена БД пользователей.

Имя файла - имя файла БД пользователей на сервере (его можно задать с помощью

кнопки "Выбрать файл").

Имя пользователя - имя пользователя SQL сервера.

Пароль - пароль пользователя SQL сервера.

2.2.3 Регистрация приложений

Для регистрации приложений в подсистеме администрирования необходимо в меню основного

окна программы выбрать пункт "Приложения". Появится список зарегистрированных

приложений:

Добавлять или удалять приложения из этого списка можно с помощью соответствующих

кнопок на панели инструментов или с помощью контекстного меню.

- 19 -

Пользователи

2.2.4 Вид запрещающего сообщения

Если подсистема аутентификации обнаруживает, что на выполнение какого-либо

действия у текущего пользователя нет разрешения, то она выводит запрещающее сообщение.

Для настройки вида запрещающего сообщения необходимо в меню "Настройки" основного

окна программы выбрать пункт "Тип запрета". При этом на экране появится диалоговое окно

"Вид запрещающего сообщения":

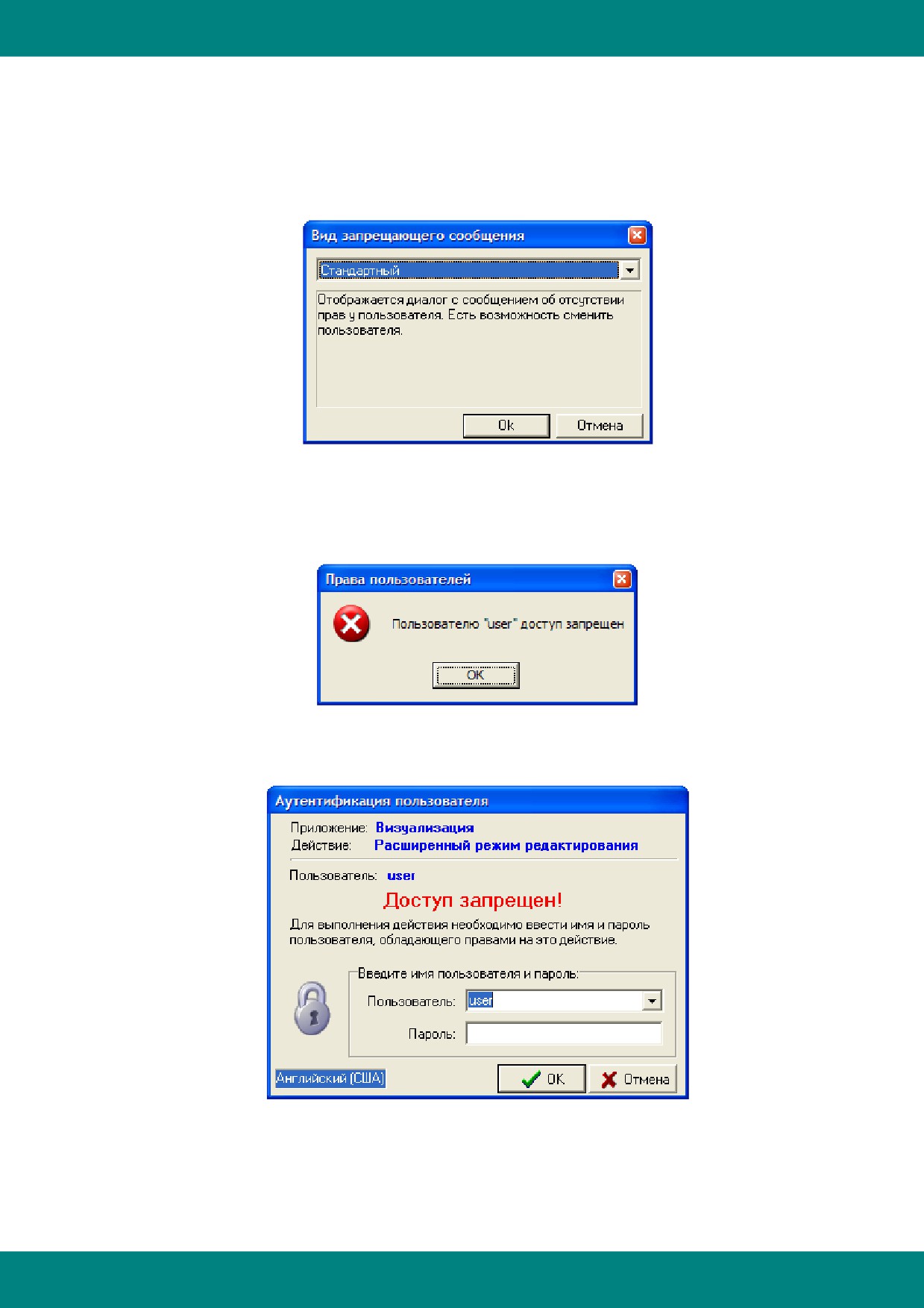

Виды запрещающих сообщений:

1). Простой - отображается собщение об отсутствии прав у пользователя на

выполнение действия:

2). Стандартный - отображается диалог с сообщением об отсутствии прав у

пользователя; есть возможность сменить пользователя:

3). Продвинутый - отображается диалог с сообщением об отсутствии прав у

пользователя на данное действие; есть возможность ввести другого пользователя, а также

выбрать время бездействия, по прошествии которого введённый пользователь

автоматически будет сменён на предыдущего:

- 20 -

Пользователи

2.2.5 Настройка пользователей

2.2.5.1 Добавление группы пользователей

Чтобы добавить группу пользователей, необходимо в меню "Пользователи"

(или в

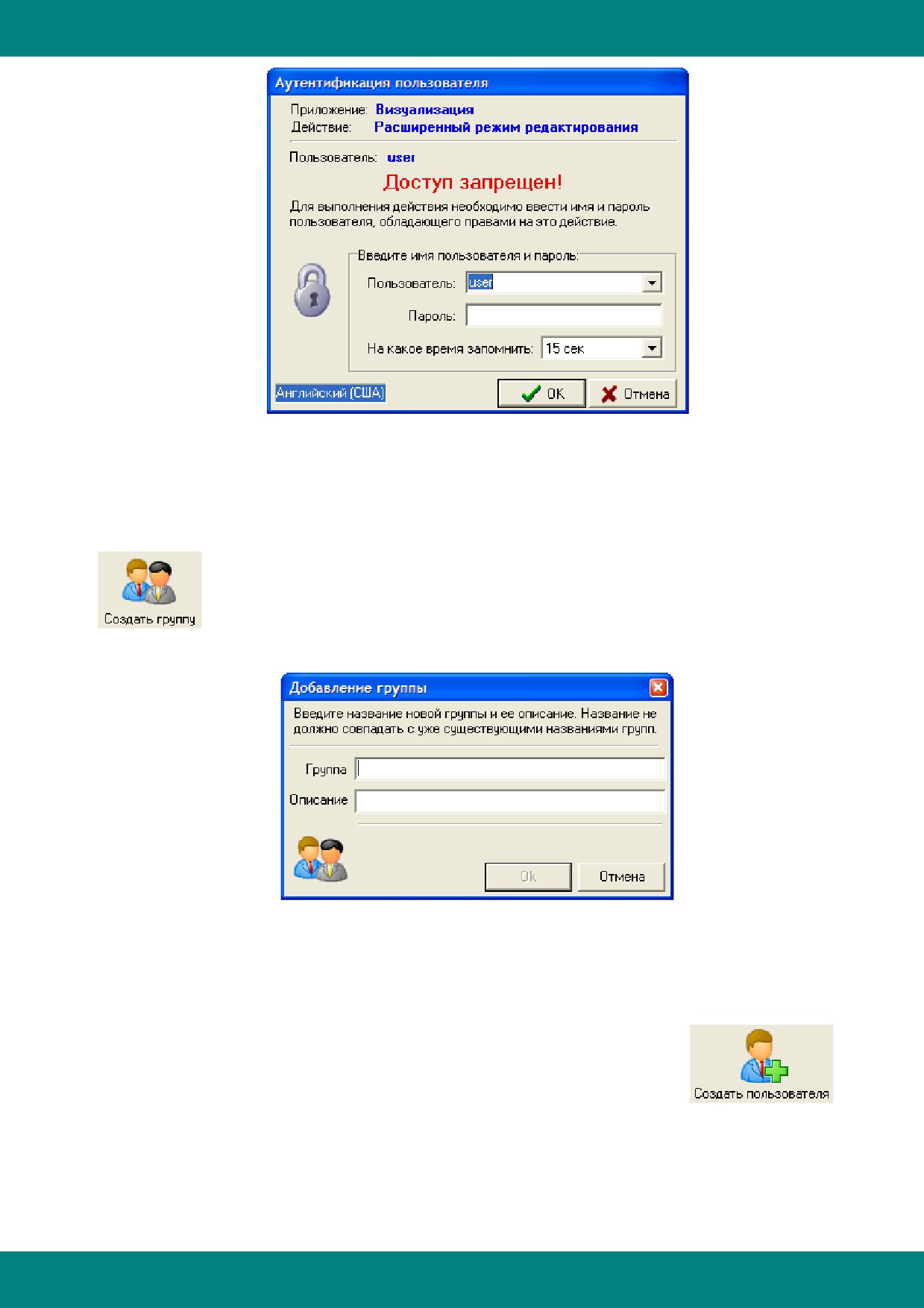

контекстном меню) выбрать пункт "Создать группу" или воспользоваться кнопкой

на панели инструментов основного окна программы. При этом на экране

появится диалоговое окно "Добавление группы":

Группа - имя новой группы пользователей.

Описание - описание новой группы пользователей.

2.2.5.2 Добавление пользователя

Чтобы добавить пользователя, необходимо в меню "Пользователи" (или в контекстном меню)

выбрать пункт "Добавить пользователя" или воспользоваться кнопкой

на

панели инструментов основного окна программы. При этом на экране появится диалоговое

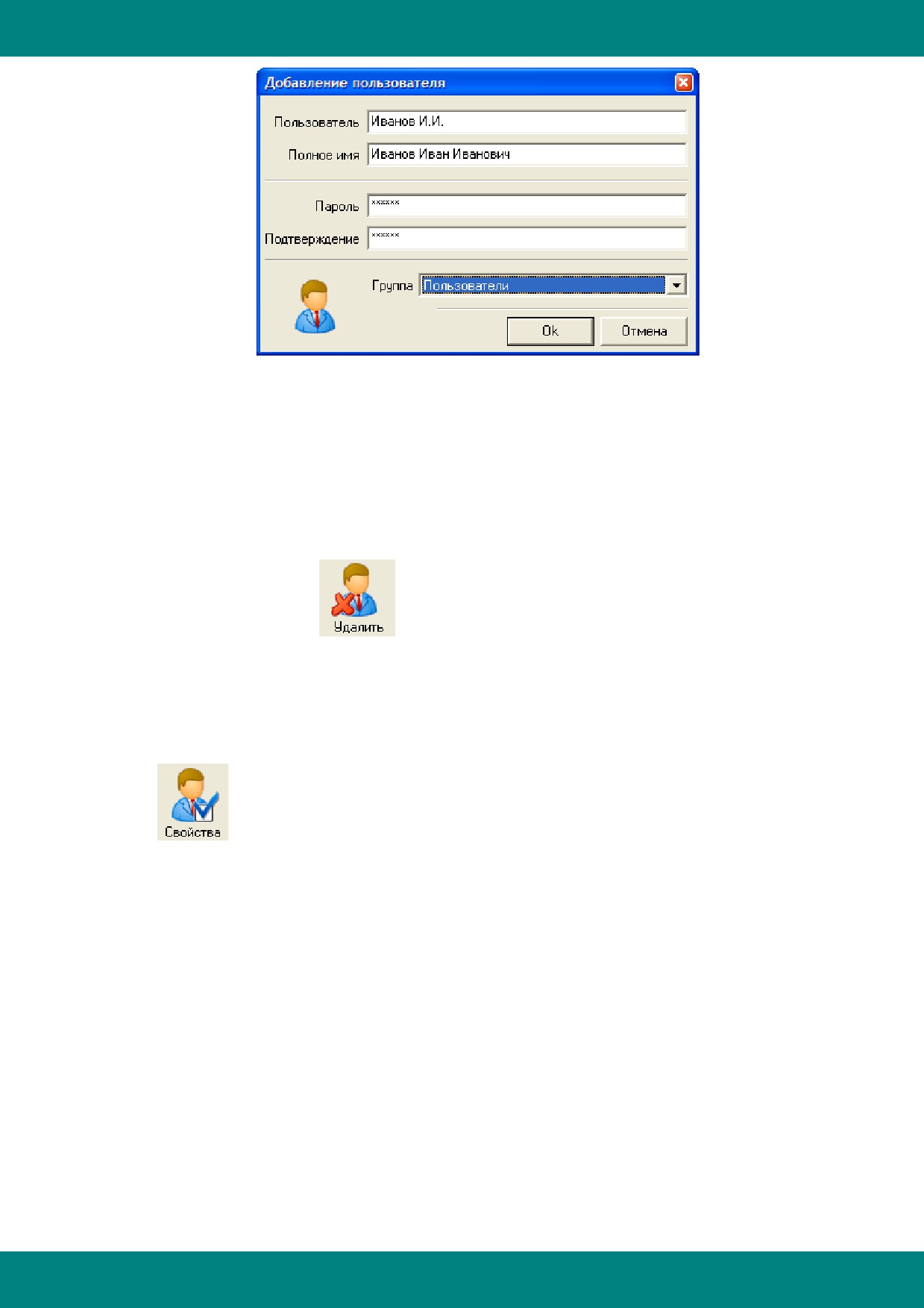

окно "Добавление пользователя":

- 21 -

Пользователи

Пользователь - имя нового пользователя.

Полное имя - полное имя пользователя.

Пароль - пароль пользователя.

Подтверждение - подтверждение пароля.

Группа - группа пользователей, в которую будет входить новый пользователь.

2.2.5.3 Удаление пользователей и групп

Для того, чтобы удалить выделенного пользователя или группу пользователей, необходимо в

меню "Пользователи"

(или в контекстном меню) выбрать пункт "Удалить" или

воспользоваться кнопкой

на панели инструментов основного окна программы.

Программа предложит подтвердить удаление, после чего пользователь

(или группа

пользователей) удалится из БД.

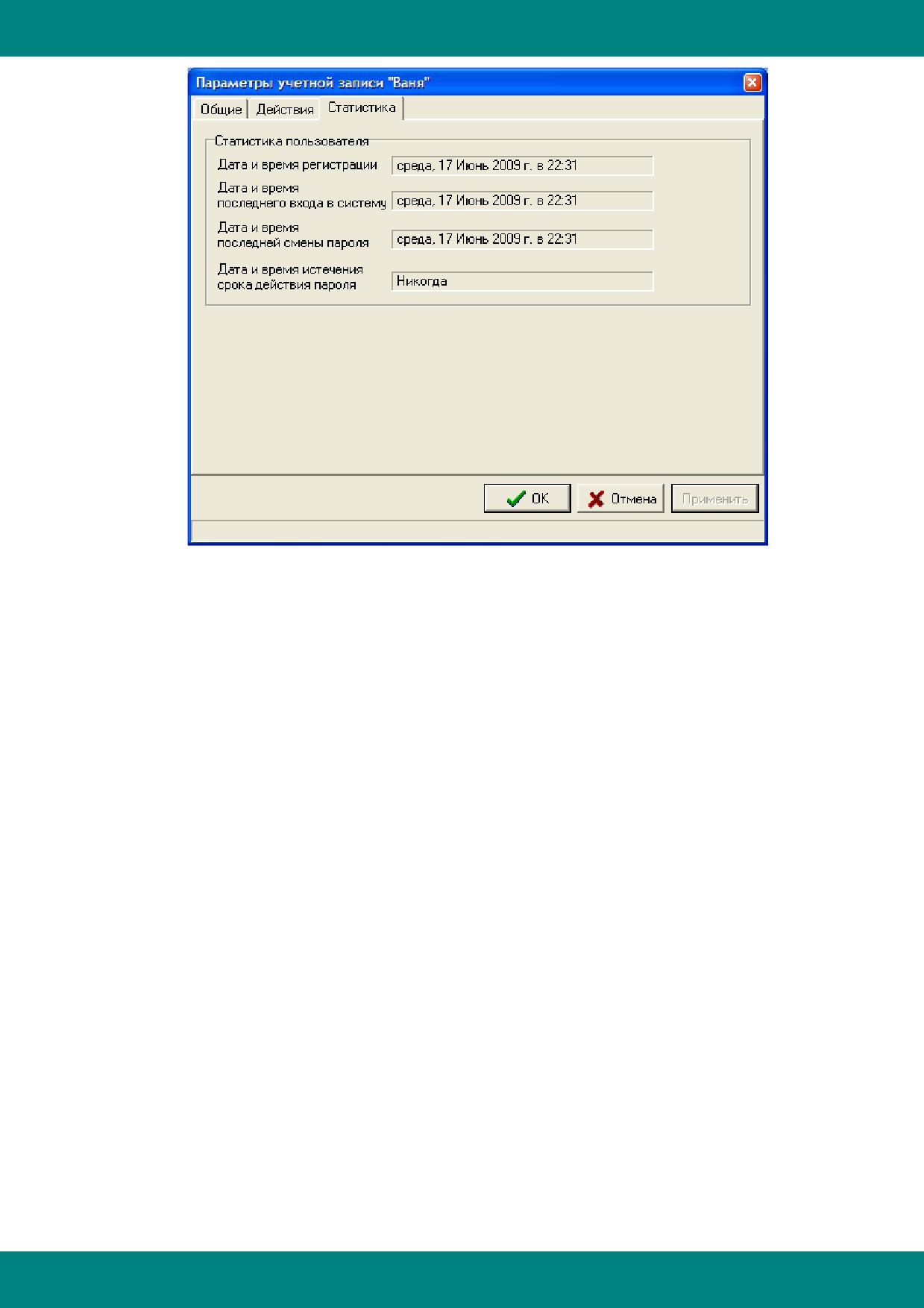

2.2.5.4 Свойства пользователей

Для редактирования свойств выделенного пользователя (группы пользователей) необходимо

в меню "Пользователи" (или в контекстном меню) выбрать пункт "Свойства", либо нажать на

кнопку

на панели инструментов основного окна программы, либо воспользоваться

"горячей клавишей" F4. При этом на экране появится диалоговое окно, состоящее из

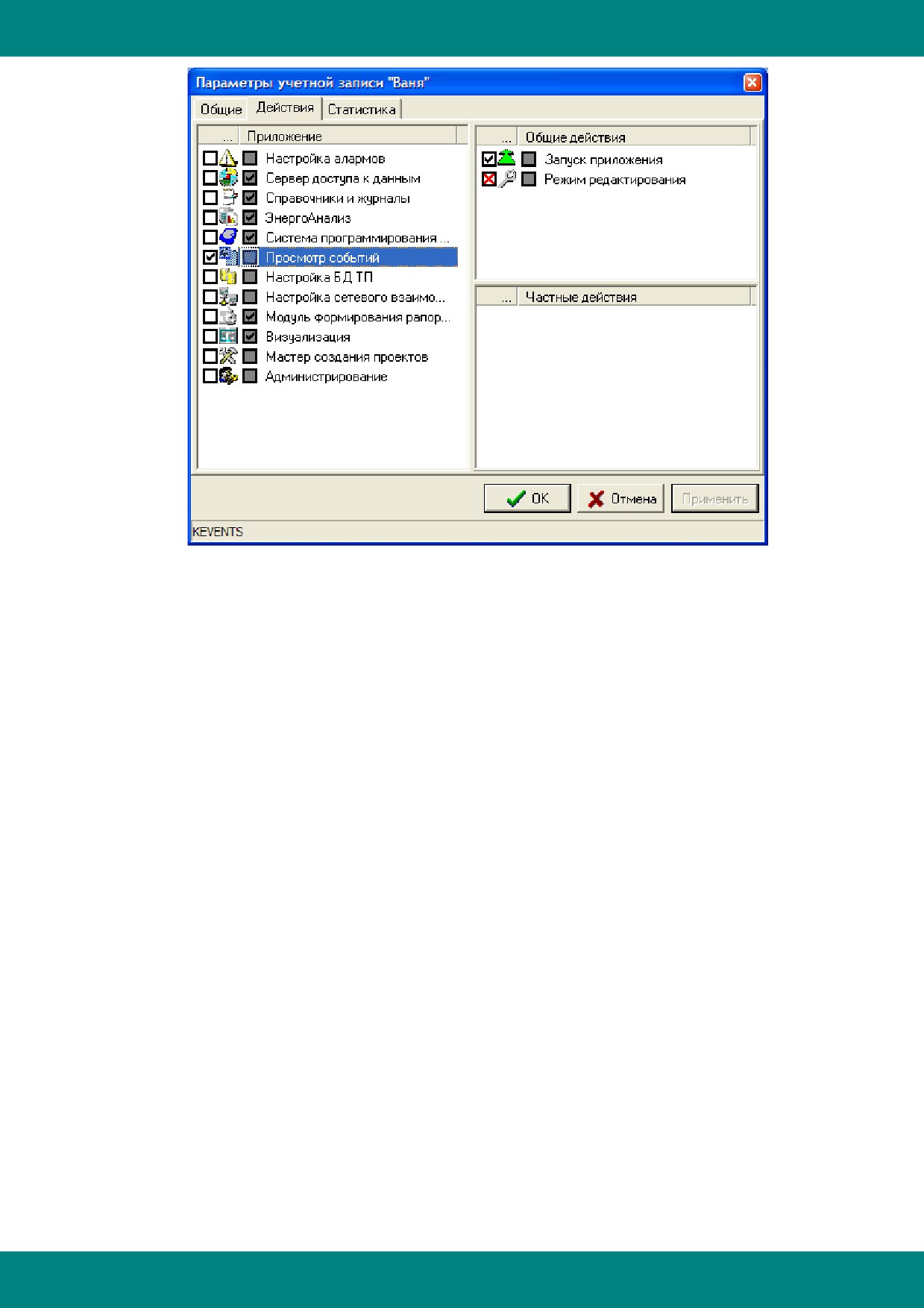

нескольких закладок:

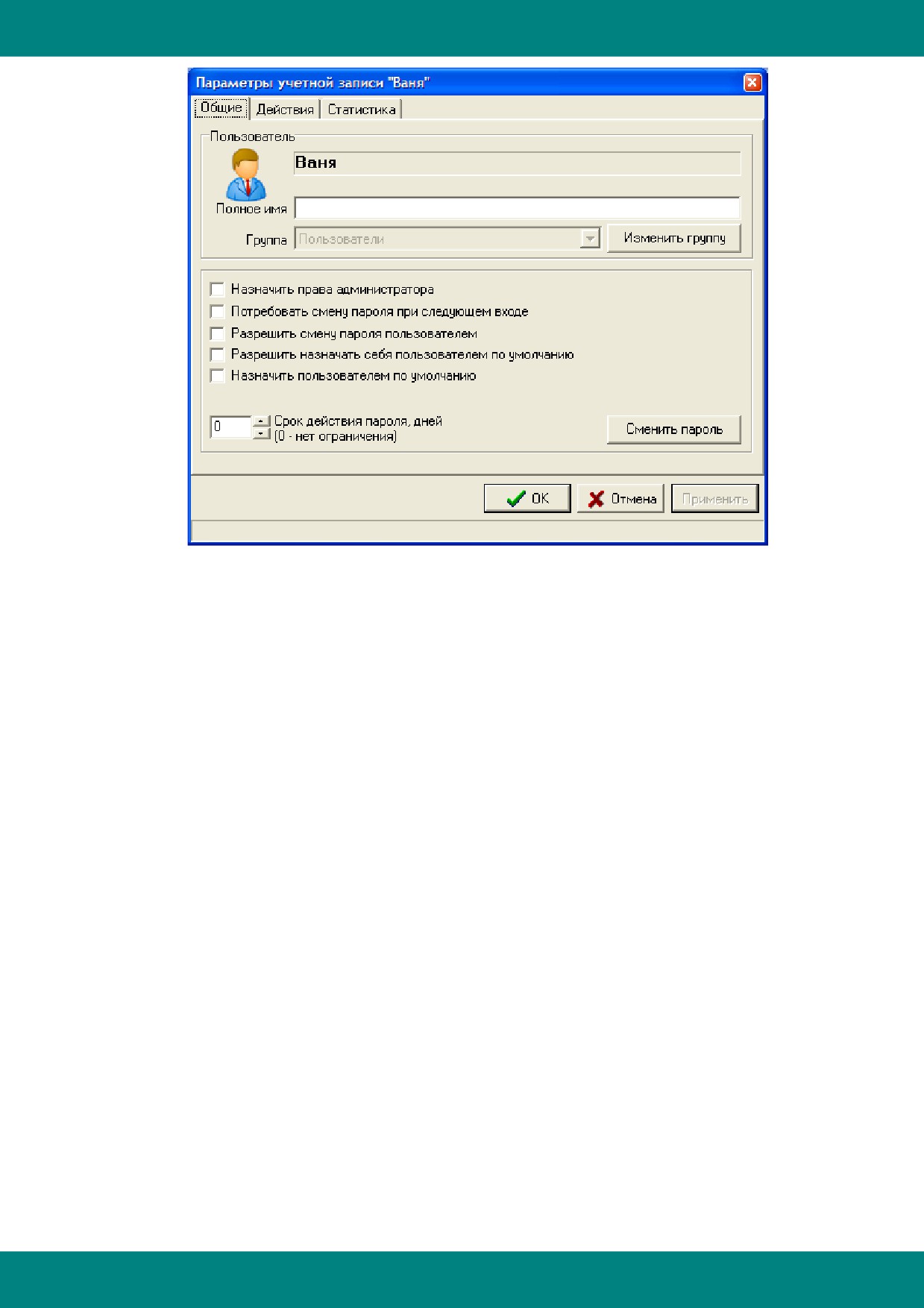

1) Закладка "Общие":

- 22 -

Пользователи

Полное имя - полное имя пользователя.

Изменить группу - изменить группу, в которую входит пользователь.

Назначить права администратора - назначить пользователю права администратора

(пользователи с правами администратора имеют неограниченный доступ ко всем

защищенным действиям системы).

Потребовать смену пароля при следующем входе - если выставить этот признак, то

при следующем входе в систему данному пользователю будет предложено сменить пароль.

Разрешить смену пароля пользователем - разрешить пользователю менять свой

пароль в любое время с любой клиентской станции.

Разрешить назначать себя пользователем по умолчанию - разрешить пользователю

самому назначать себя пользователем по умолчанию или отменять это назначение.

Назначить пользователем по умолчанию - назначить редактируемого пользователя

пользователем по умолчанию на данной станции.

Срок действия пароля - количество дней (с момента последней смены пароля), по

прошествии которых пользователю будет вновь предложено сменить его пароль. Если данный

параметр задать равным нулю, то срок действия пароля будет не ограничен.

Сменить пароль - изменить пароль редактируемого пользователя.

2) Закладка "Действия":

- 23 -

Пользователи

На данной закладке в левой части отображается список зарегистрированных

приложений, в правой - список доступных действий. Настройка прав доступа пользователя к

защищённым действиям системы осуществляется путем установки/снятия

«галочек» и

«крестиков» в списках действий. Только пользователи с правами администратора имеют

неограниченный доступ ко всем защищенным действиям системы.

Будет ли действие разрешено пользователю, определяется как настройками группы на

данное действие, в которой состоит пользователь

(настройки группы отображаются в

закрашенных квадратиках), так и настройками самого пользователя на это действие. Если в

этих двух полях настроек есть хотя бы одна «галочка», и нет ни одного «крестика», то данное

действие пользователю разрешено, иначе - запрещено. Разрешенные действия отображаются

в правой части основного окна программы в виде дерева.

3) Закладка "Статистика":

- 24 -

Пользователи

На данной закладке отображается статистическая информация по редактируемому

пользователю.

- 25 -

Регистрация событий

3.1 Настройка БД событий

Чтобы перейти в режим настройки БД событий, надо в меню "Сервис" выбрать пункт

"Перейти в режим редактирования" или воспользоваться "горячей клавишей" F6. Переход в

режим редактирования защищён подсистемой аутентификации пользователей (имя текущего

пользователя отображается в заголовке основного окна программы в квадратных скобках).

3.1.1 Запуск программы

Модуль настройки баз данных событий запускается из Конфигуратора, с закладки

"Настройка проекта".

В любом проекте необходимо наличие, как минимум, одной БД событий. Если проект

создаётся с помощью Мастера создания проектов, то одна БД событий будет создана

автоматически.

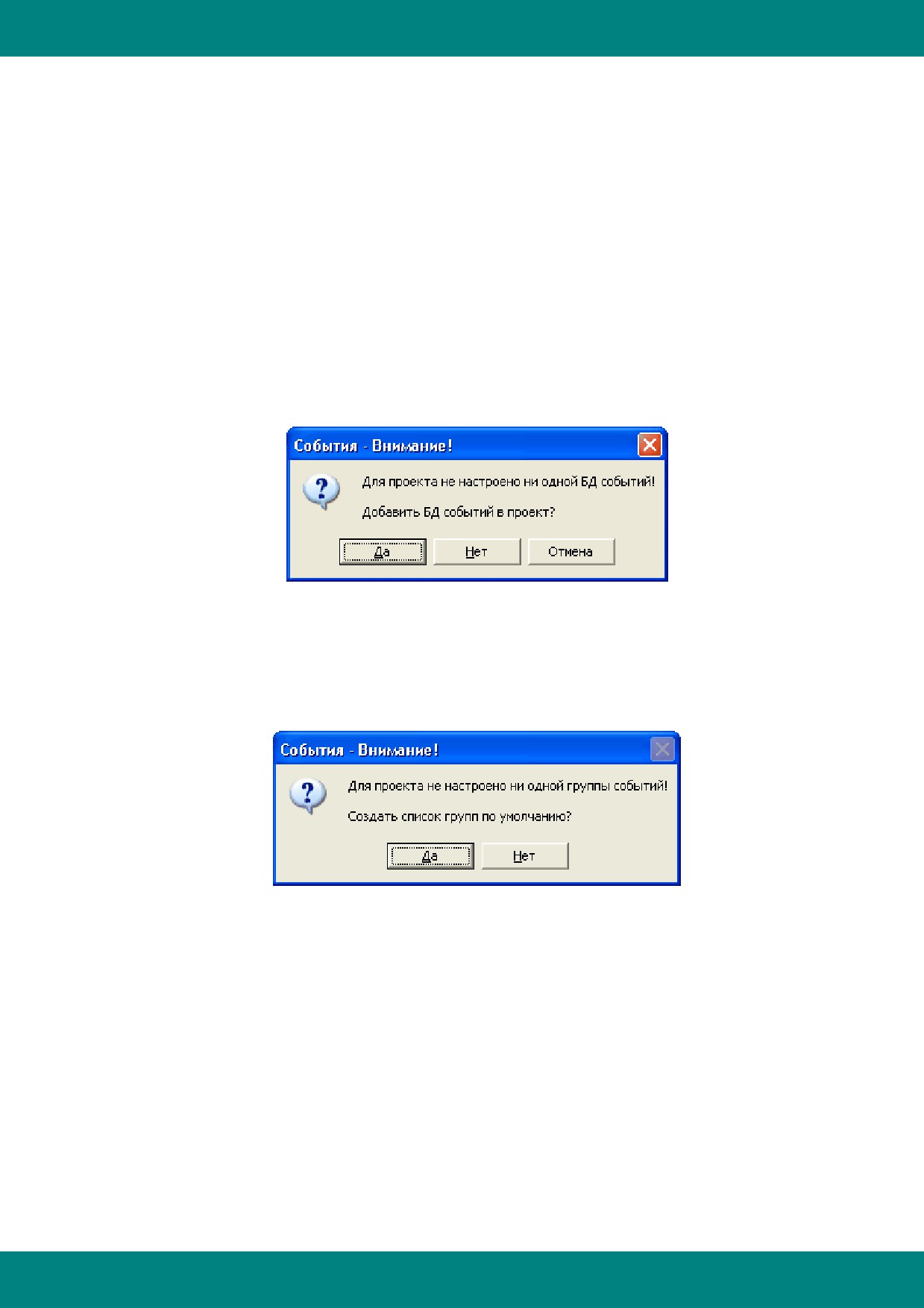

В случае, если для проекта не найдено ни одной БД событий (не найден конфигурационный

файл подсистемы регистрации событий), модуль настройки баз данных событий при запуске

предложит добавить БД в проект:

При нажатии на кнопку "Да" в проект будет добавлена одна БД событий, в противном случае

будет произведено завершение работы программы.

Созданную БД необходимо будет настроить.

В случае, если для проекта не настроено ни одной категории и ни одной группы событий, то

программа при запуске предложит создать список групп по умолчанию:

При нажатии на кнопку "Да" создастся список категорий и групп по умолчанию, в противном

случае этот список останется пустым.

В случае нормального запуска на экране появится основное окно программы.

3.1.2 Основное окно программы

Основное окно программы настройки баз данных событий имеет вид:

- 28 -

Регистрация событий

Оно состоит из следующих частей:

1) в верхней части - главное меню и кнопка сохранения настроек;

2) в левой части - панель, состоящая из нескольких закладок, для настройки Баз, Групп и

Клиентов;

3) в правой части - панели настройки, соответствующие выделенным элементам слева;

4) в нижней части - строка состояния, в которой отображаются подсказки, информация об

общем количестве и количестве выбранных БД, о количестве категорий и групп

событий.

Горячие клавиши

Действие

<F1>

Вызов контекстно-зависимой справки

<Ctrl+S>

Сохранение настроек

<F6>

Переход в режим просмотра событий

<Alt+X>

Завершение работы с программой

3.1.3 Базы данных

При создании проекта с помощью в проект добавляется база данных событий, которая

является БД по умолчанию. По умолчанию, она используется всеми станциями проекта, и её

нельзя удалить.

Существует возможность создавать и вести свои БД событий для каждой станции или для

группы станций. При этом каждая станция будет производить запись событий в

соответствующую ей базу данных. Если станция не зарегистрирована в проекте (с помощью

программы "Настройка сетевого взаимодействия"), то для неё будет использоваться БД по

умолчанию.

Любая (но только одна) БД событий проекта может быть назначена в качестве БД по

умолчанию.

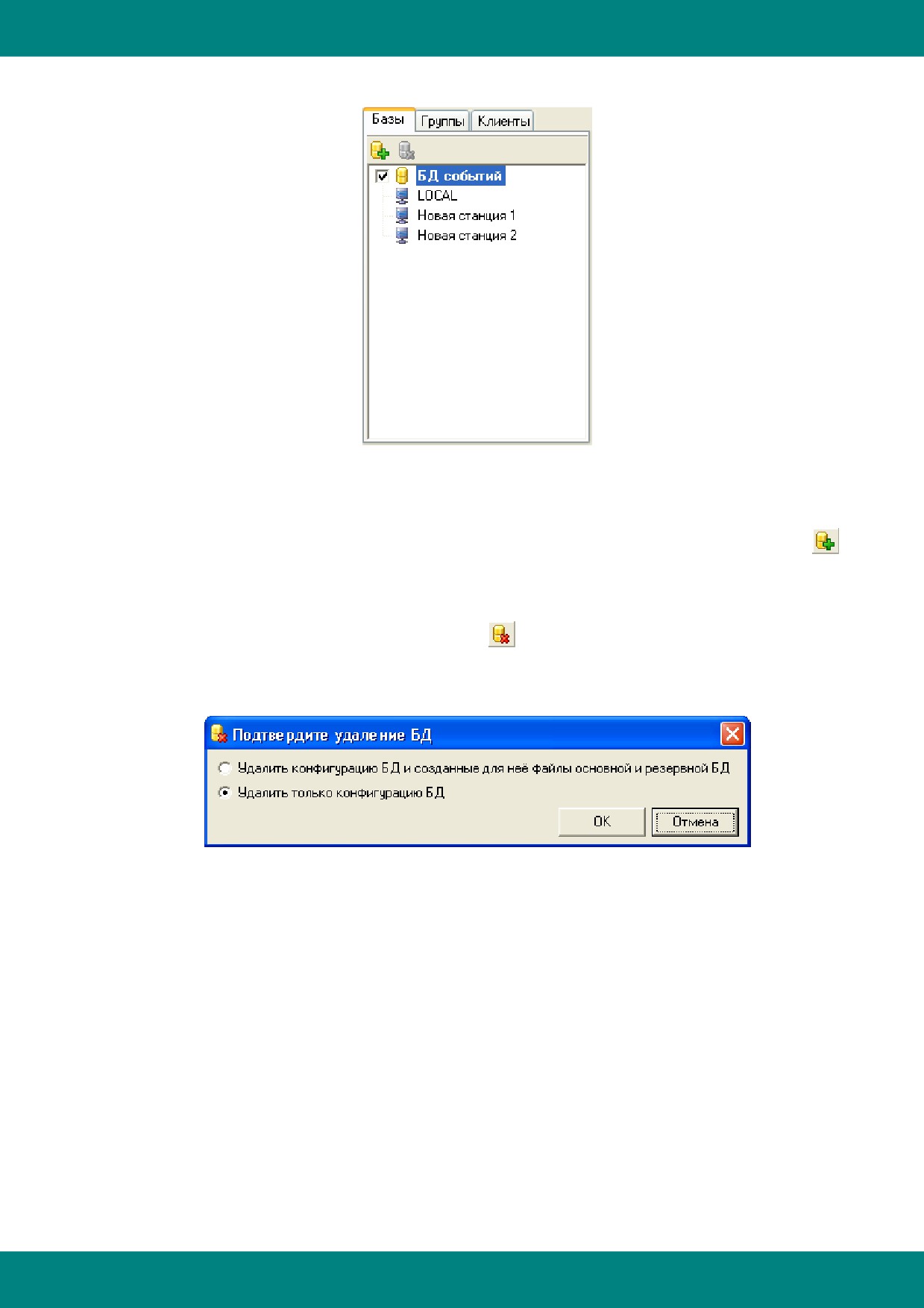

Список БД событий проекта, а также станций, которым эти БД соответствуют, отображается

- 29 -

Регистрация событий

на закладке "Базы" в левой части основного окна программы:

БД по умолчанию выделена в списке жирным шрифтом.

Соответствие баз данных станциям проекта осуществляется простым перетаскиванием

наименований станций с помощью мыши.

Для того, чтобы добавить БД событий в проект, необходимо воспользоваться кнопкой

на панели инструментов списка баз данных событий либо выбрать пункт "Добавить БД" в

контекстном меню этого списка.

Для того, чтобы удалить БД событий из проекта (кроме БД по умолчанию, которую нельзя

удалить), необходимо воспользоваться кнопкой

на панели инструментов списка баз

данных событий либо выбрать пункт "Удалить БД" в контекстном меню этого списка. При

этом на экране появится окно подтверждения удаления БД:

Удалить конфигурацию БД и созданные для неё файлы основной и резервной БД - для

удаления не только конфигурации БД событий из проекта, но и файлов БД с серверов IB

Firebird.

Удалить только конфигурацию БД - для удаления только конфигурации БД из проекта.

Файлы БД событий, если они были созданы, останутся на серверах IB Firebird.

Если удаляемая БД событий соответствовала какой-либо станции (станциям) проекта, то

после её удаления для этой станции (станций) будет использоваться БД по умолчанию, до

тех пор, пока не будет назначено новое соответствие.

3.1.3.1 Настройка БД

Настройка выделенной базы данных событий осуществляется в правой части основного окна

программы с помощью нескольких закладок:

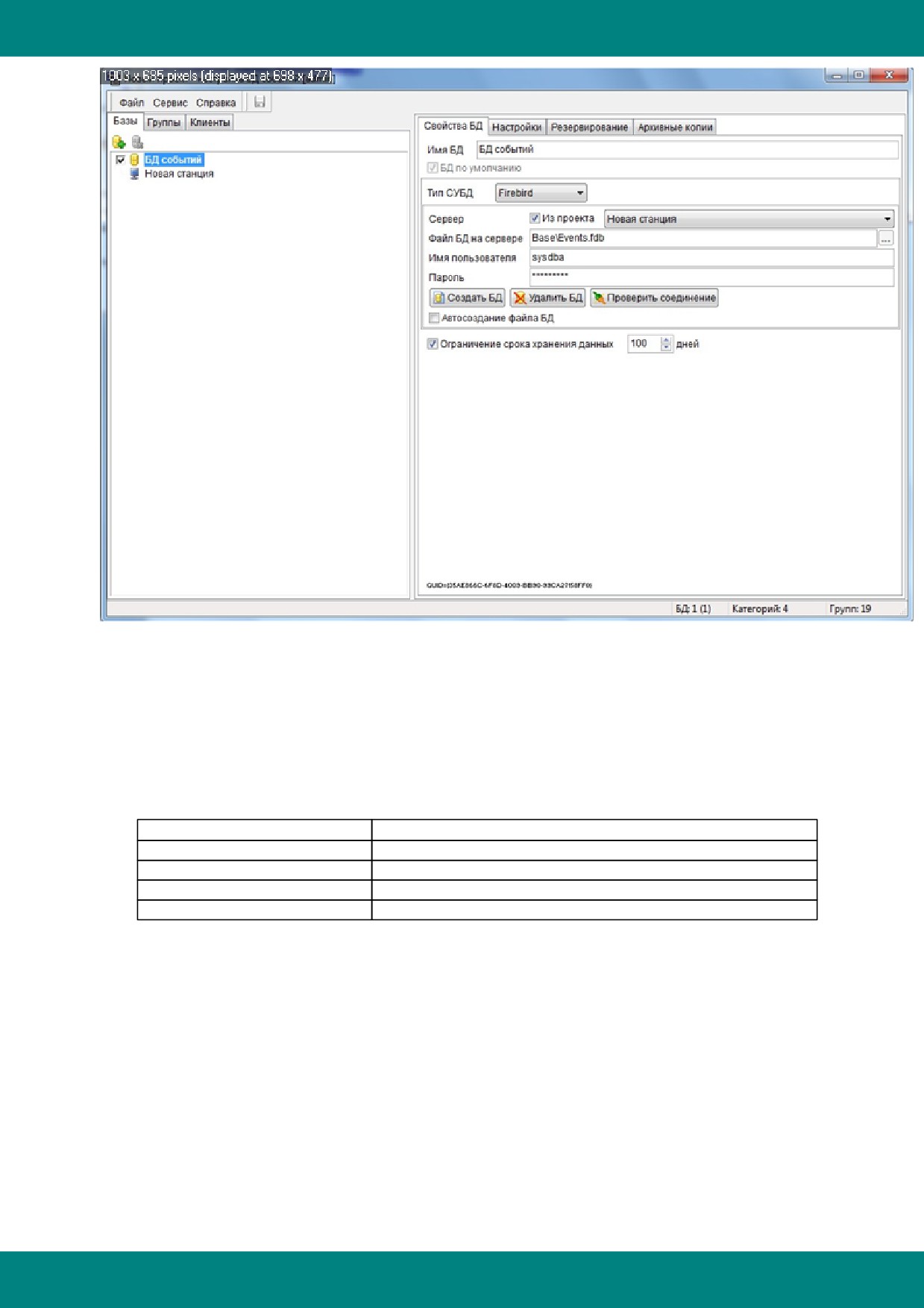

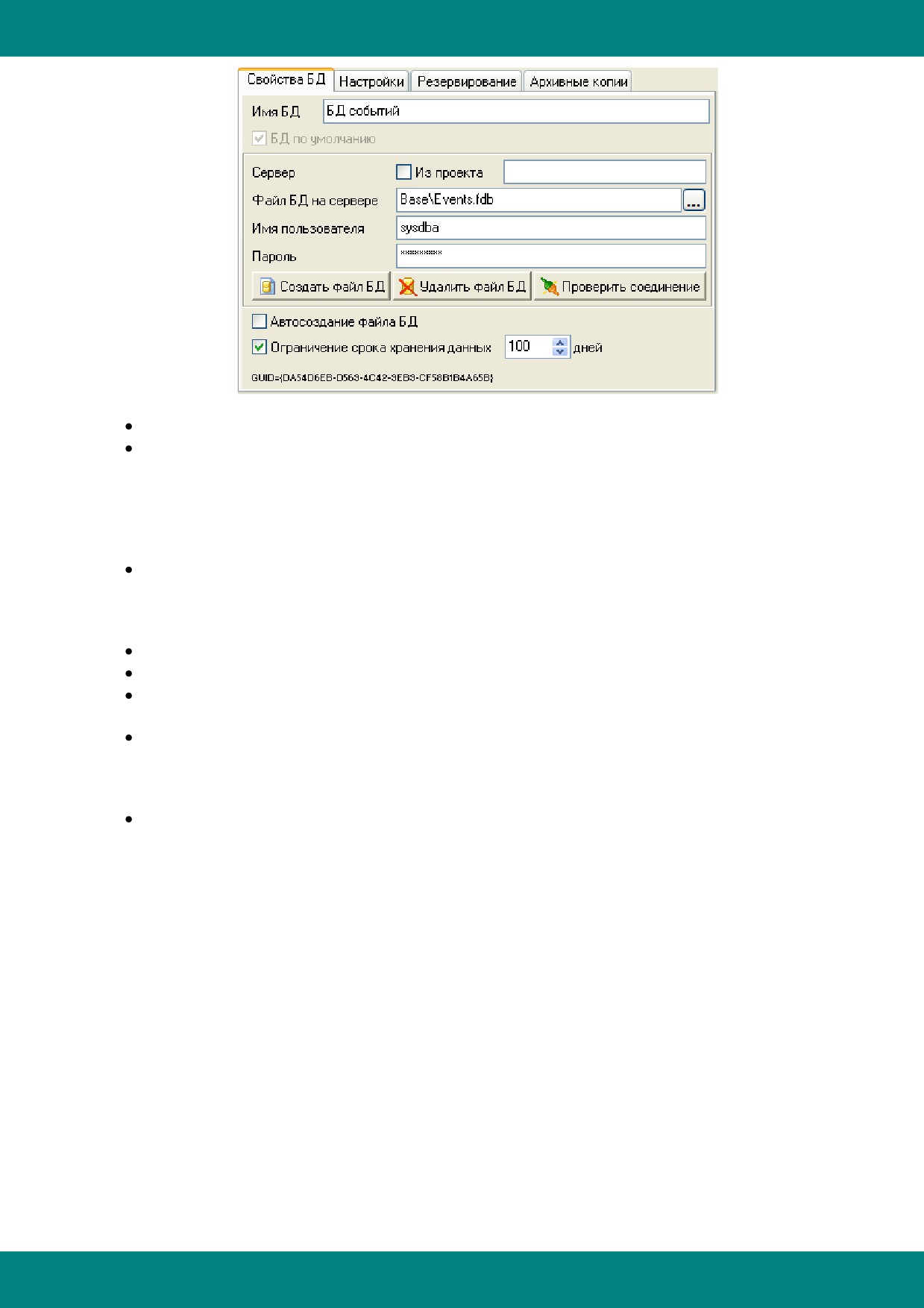

1) Закладка "Свойства БД":

- 30 -

Регистрация событий

Имя БД - наименование БД событий.

БД по умолчанию - признак того, что база данных является БД по умолчанию. Это

означает, что в неё будут производить запись те станции проекта, для которых

назначено соответствие, а также те, для которых не найдено соответствия или которые

не зарегистрированы в проекте (с помощью программы "Настройка сетевого

взаимодействия"). Любая (но только одна) БД событий проекта может быть назначена в

качестве БД по умолчанию. Её нельзя удалить из проекта.

Полный путь к файлу БД задаётся с помощью полей редактирования Сервер и Файл БД

на сервере. Сервер для файла БД может быть выбран Из проекта с помощью

выпадающего списка станций, зарегистрированных в проекте посредством программы

"Настройка сетевого взаимодействия".

Имя пользователя - имя пользователя сервера Firebird, на котором расположена БД.

Пароль - пароль пользователя сервера Firebird, на котором расположена БД.

С помощью соответствующих кнопок можно Создать файл БД, Удалить файл БД и

Проверить соединение с файлом БД.

Автосоздание файла БД - признак автосоздания файла БД модулем регистрации

событий. Если модулю регистрации событий при запуске не удаётся подключиться к БД,

у которой выставлен признак автосоздания, он пытается создать файл БД, используя

заданный путь и параметры подключения.

Ограничение срока хранения данных (в днях) - при выставлении этого признака

устаревшие события будут удаляться из БД автоматически. Для ручного удаления

событий из БД можно воспользоваться очисткой групп.

В левом нижнем углу отображается GUID базы данных - её уникальный идентификатор.

2) Закладка "Настройки":

- 31 -

Регистрация событий

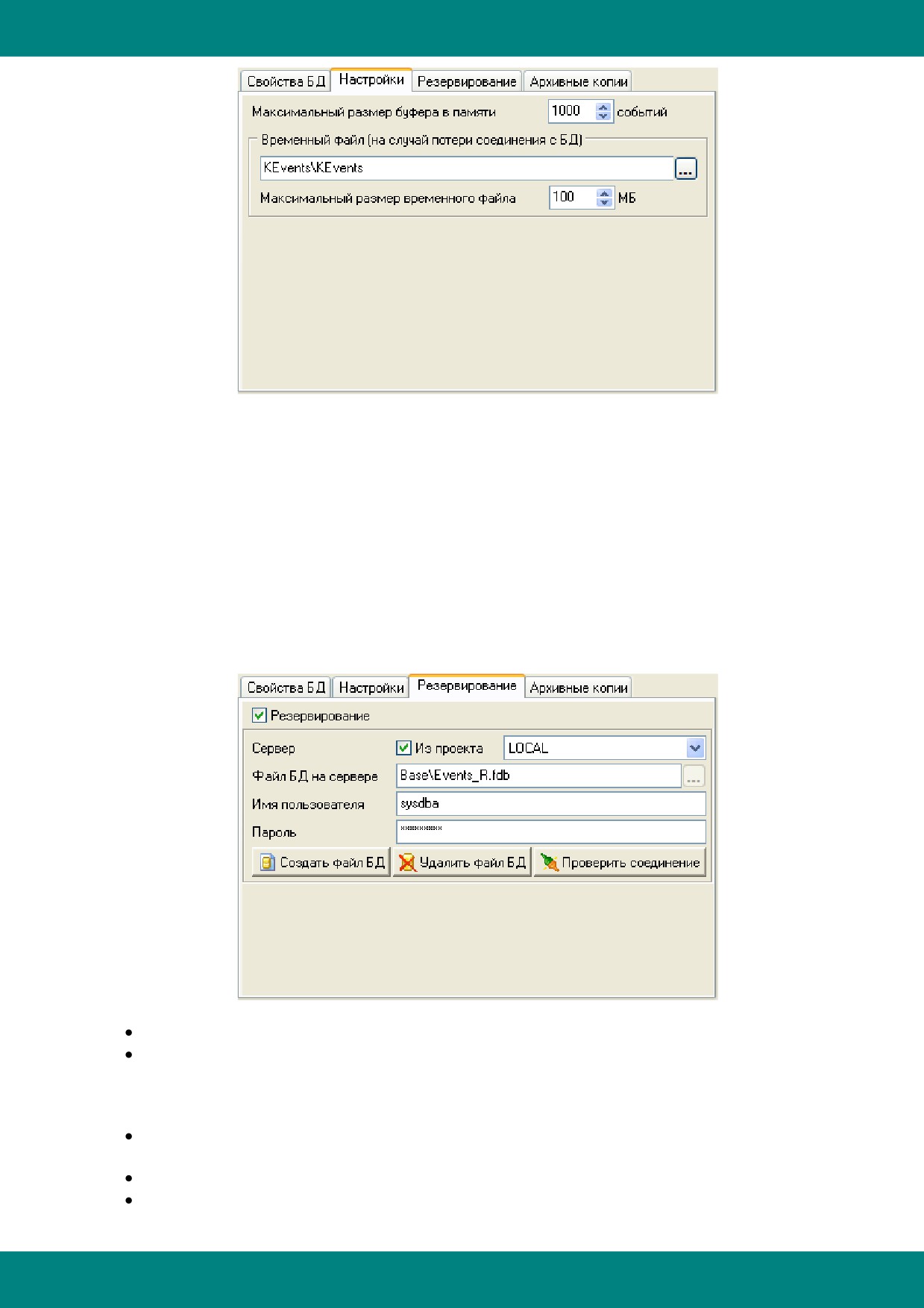

События пишутся библиотекой регистрации событий сначала в буфер, затем - в файл БД.

Буфер может разрастаться в случае потери соединения с БД. Для его ограничения введена

настройка Максимальный размер буфера в памяти - максимальное количество событий в

буфере (по умолчанию равно 1000 событиям).

В случае потери соединения с базой событий или с резервной БД (если она есть), создаётся

Временный файл, в который пишутся события до момента восстановления связи с БД, после

чего данные из временного файла переносятся в БД, а файл удаляется. Если соединение с

базой событий не удаётся восстановить длительное время, временный файл может

разрастаться. Для ограничения его размера введена настройка Максимальный размер

временного файла (по умолчанию равен 100 мегабайтам).

3) Закладка "Резервирование":

Резервирование - признак ведения резервной БД событий.

Полный путь к файлу резервной БД задаётся полями редактирования Сервер и Файл БД

на сервере. Сервер для файла резервной БД может быть выбран Из проекта с помощью

выпадающего списка станций, зарегистрированных в проекте посредством программы

"Настройка сетевого взаимодействия".

Имя пользователя - имя пользователя сервера Firebird, на котором расположена

резервная БД.

Пароль - пароль пользователя сервера Firebird, на котором расположена резервная БД.

С помощью соответствующих кнопок можно Создать файл БД, Удалить файл БД и

- 32 -

Регистрация событий

Проверить соединение с файлом резервной БД.

Если модулю регистрации событий при запуске не удаётся подключиться к резервной БД, у

которой выставлен признак Автосоздание файла БД (на закладке "Свойства БД"), он

пытается создать файл резервной БД, используя заданный путь и параметры подключения.

Клиенты, осуществлящие чтение данных из БД событий, подключаются к основной БД

событий. В случае потери соединения с основной БД, клиенты переключаются на резервную

БД. С помощью ведения временного файла, а затем восстановления данных из него,

поддерживается полная идентичность основной и резервной баз событий. Но так как для

временного файла задаётся ограничение, в случае длительного отсутствия соединения с БД,

может происходить рассинхронизация основной и резервной баз. Чтобы синхронизировать

резервную БД с основной, необходимо в контекстном меню списка баз данных событий

выбрать пункт "Синхронизация - Резервной БД с основной", или наоборот.

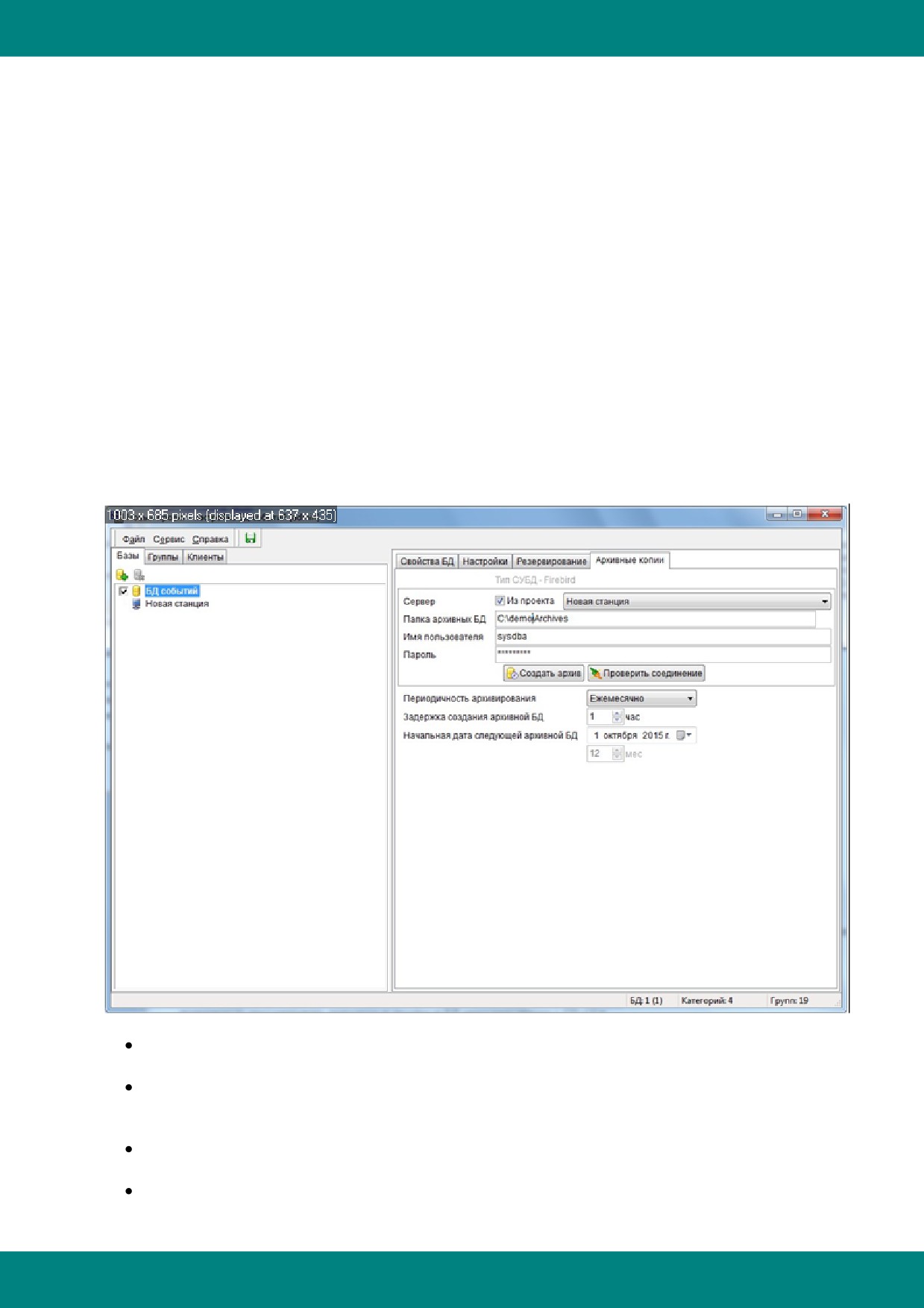

4) Закладка "Архивные копии" служит для настройки автоматического создания

архивных копий БД, целью которого является длительное хранение информации о ходе

технологического процесса. Эта возможность реализована в специальном модуле создания

архивных копий баз данных, который позволяет автоматически создавать копии БД событий,

содержащие данные только за определённые пользователем интервалы времени (день,

неделя, месяц, квартал, полугодие, год).

Архивные БД - признак включения автоматического создания архивных копий БД

событий.

Сервер - сервер, на котором будут создаваться архивные копии. Сервер может быть

выбран Из проекта с помощью выпадающего списка станций, зарегистрированных в

проекте посредством программы "Настройка сетевого взаимодействия".

Папка архивных БД - путь к папке сервера, в которой будут создаваться архивные копии

БД.

Имя пользователя - имя пользователя сервера Firebird, на котором будут создаваться

архивные копии БД.

- 33 -

Регистрация событий

Пароль - пароль пользователя сервера Firebird, на котором будут создаваться архивные

копии БД.

Только для чтения - при включении данного признака создаваемые архивные БД будут

доступны только для чтения. Это даёт возможность просматривать полученные

архивные БД непосредственно с CD и т.п.

Создать архив - кнопка немедленного создания архивной копии БД.

Проверить соединение - кнопка проверки соединения с сервером архивных БД.

Периодичность архивирования - период, с которым будут создаваться архивные копии

БД, а также период, данные за который будут содержаться в каждой архивной копии БД.

Может быть задан следующим образом: Ежедневно, Еженедельно, Ежемесячно,

Ежеквартально, Каждое полугодие, Ежегодно.

Задержка создания архивной БД задаёт, через сколько часов после наступления даты

создания очередной архивной копии она будет реально создана. Эта настройка введена

для уверенности в том, что все данные за требуемый период успеют записаться в БД до

начала архивирования (например, в случае потери соединения при резервировании либо

в случае записи событий о квитировании алармов).

Начальная дата следующей архивной БД - дата начала периода для следующей

архивной копии БД (дата начала периода, для которого будет создана следующая

архивная БД). Это значение корректируется модулем создания архивных копий БД после

успешного создания очередного архива. Например, если периодичность архивирования

выбрать ежемесячной, а начальную дату следующей архивной БД задать равной

01.01.2008, то модуль архивирования создаст архивную копию БД для диапазона

01.01.2008 - 01.02.2008, затем для диапазона 01.02.2008 - 01.03.2008 и т.д., пока не

дойдёт до начала текущего месяца. Это будет новое значение начальной даты

следующей архивной БД.

Ограничение срока хранения архивов (в месяцах) - признак автоматического удаления

устаревших архивных копий БД.

3.1.3.2 Статистика по БД

Для вывода статистики по выделенной БД событий необходимо в контекстном меню списка

баз данных событий выбрать пункт "Статистика по БД". При этом будет произведено

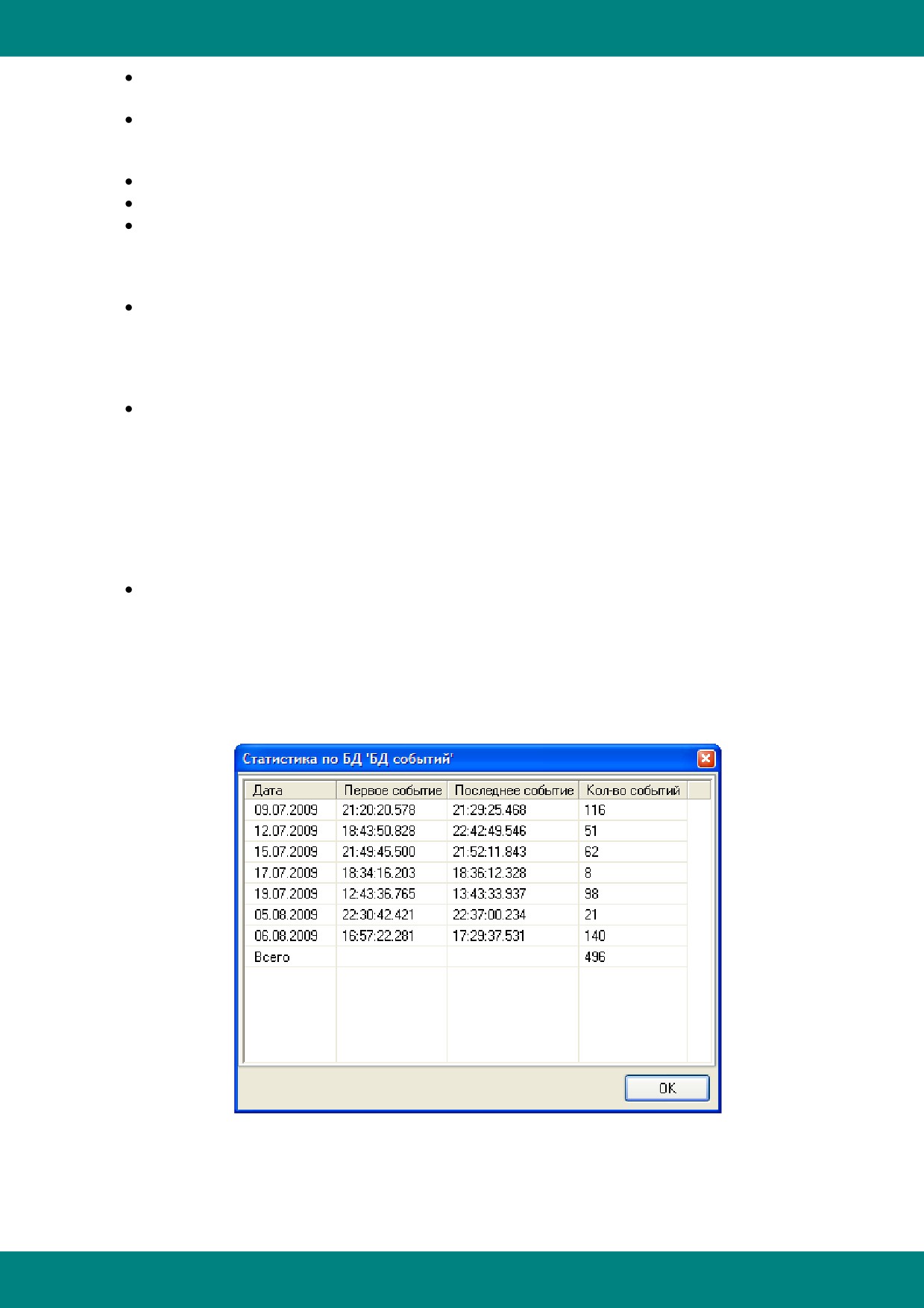

подключение к файлу БД и получение статистической информации по дням:

Back up-копии

Backup-копии могут использоваться:

- для аварийного восстановления базы данных в случае возникновения проблем с

файлом БД;

- 34 -

Регистрация событий

- для реального уменьшения размера файла БД после очистки (в этом случае

необходимо создать backup-копию и восстановить БД из неё).

1) Для создания backup-копии выделенной базы данных событий необходимо в

контекстном меню списка баз данных событий выбрать пункт "Создать backup". При этом на

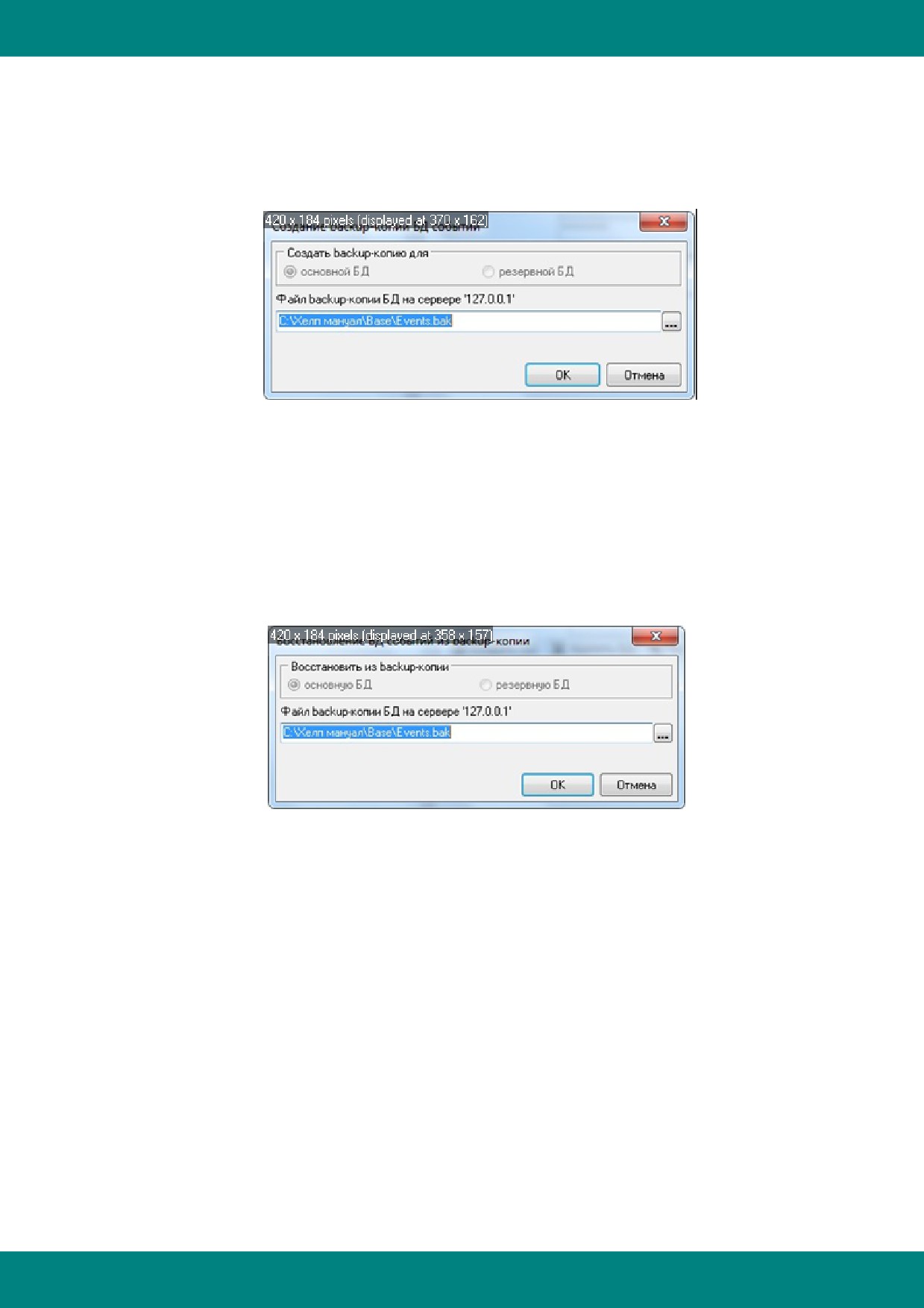

экране появится диалоговое окно вида:

Создать backup-копию для - выбор БД (основной или резервной), для которой

необходимо создать backup-копию. Данный пункт доступен, только если для БД используется

резервирование.

Файл backup-копии БД - полный путь к файлу backup-копии.

2) Для восстановления выделенной базы данных событий из backup-копии необходимо

в контекстном меню списка баз данных событий выбрать пункт "Восстановить из backup".

При этом на экране появится диалоговое окно вида:

Восстановить из backup-копии - выбор БД (основной или резервной), которую

необходимо восстановить из backup-копии. Данный пункт доступен, только если для БД

используется резервирование. После восстановления основной или резервной БД

необходимо синхронизироваться, с целью предотвращения их расхождения.

Файл backup-копии БД - полный путь к файлу backup-копии.

3.1.3.3 Создание архивной копии БД

Автоматическое создание архивных копий БД событий настраивается на закладке "Архивные

копии" в Настройках БД.

Чтобы вручную создать архивную копию для выделенной базы данных событий, необходимо

в контекстном меню списка баз данных событий выбрать пункт "Создать архивную копию".

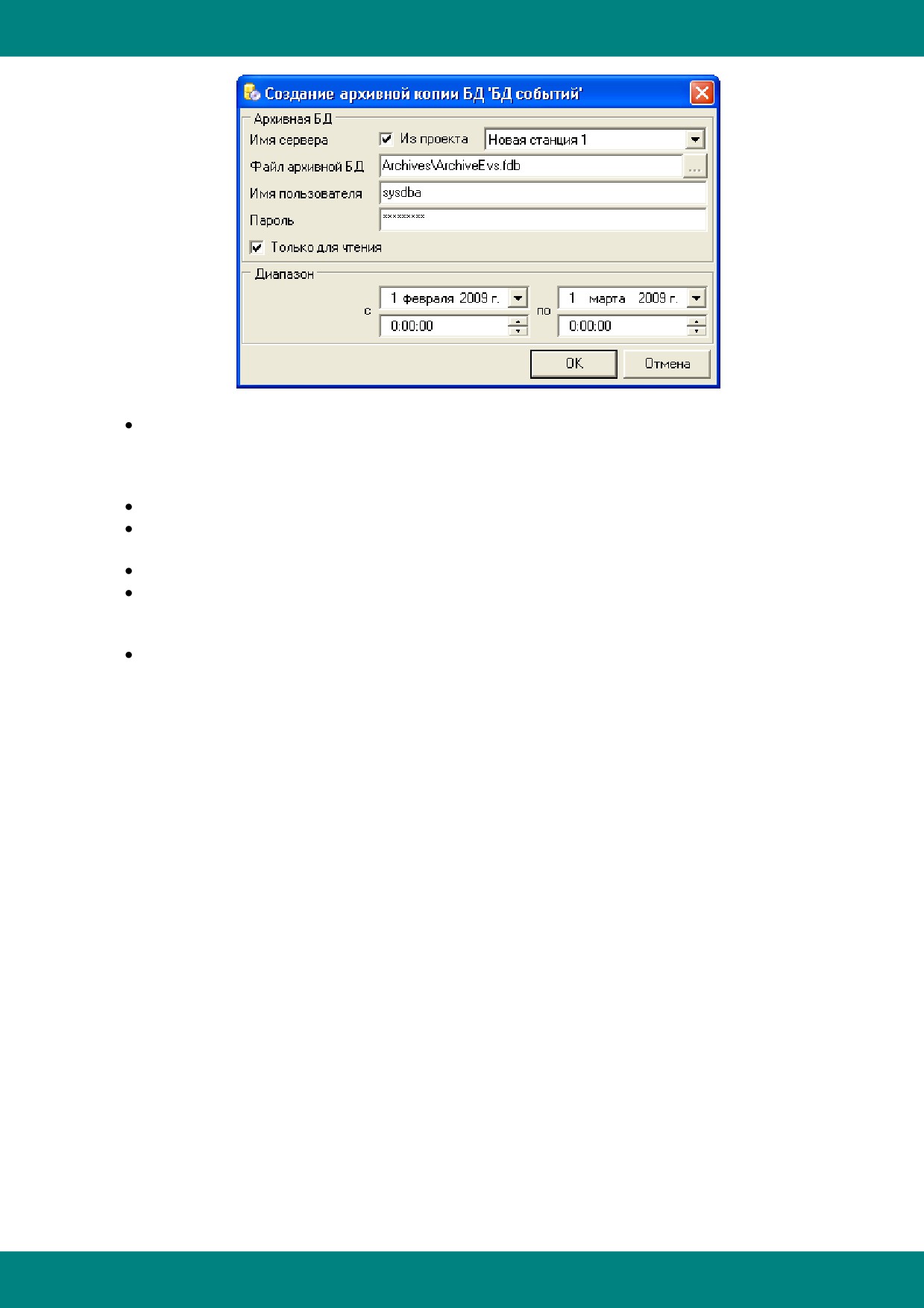

При этом на экране появится окно, в котором необходимо указать полный путь к создаваемой

архивной копии и диапазон:

- 35 -

Регистрация событий

Имя сервера - сервер, на котором будет создана архивная копия (архивная БД). Сервер

может быть выбран Из проекта с помощью выпадающего списка станций,

зарегистрированных в проекте посредством программы "Настройка сетевого

взаимодействия".

Файл архивной БД - путь к файлу создаваемой архивной БД.

Имя пользователя - имя пользователя сервера Firebird, на котором будет создана

архивная БД.

Пароль - пароль пользователя сервера Firebird, на котором будет создана архивная БД.

Только для чтения - при включении данного признака создаваемая архивная БД будет

доступна только для чтения. Это даст возможность просматривать ее непосредственно

с CD и т.п.

Диапазон - диапазон, за который данные из архивируемой БД скопируются в архивную

копию БД.

3.1.4 Группы событий

Все события пишутся в свои группы. Группы можно разбивать на категории. Количество

категорий и групп - не ограничено.

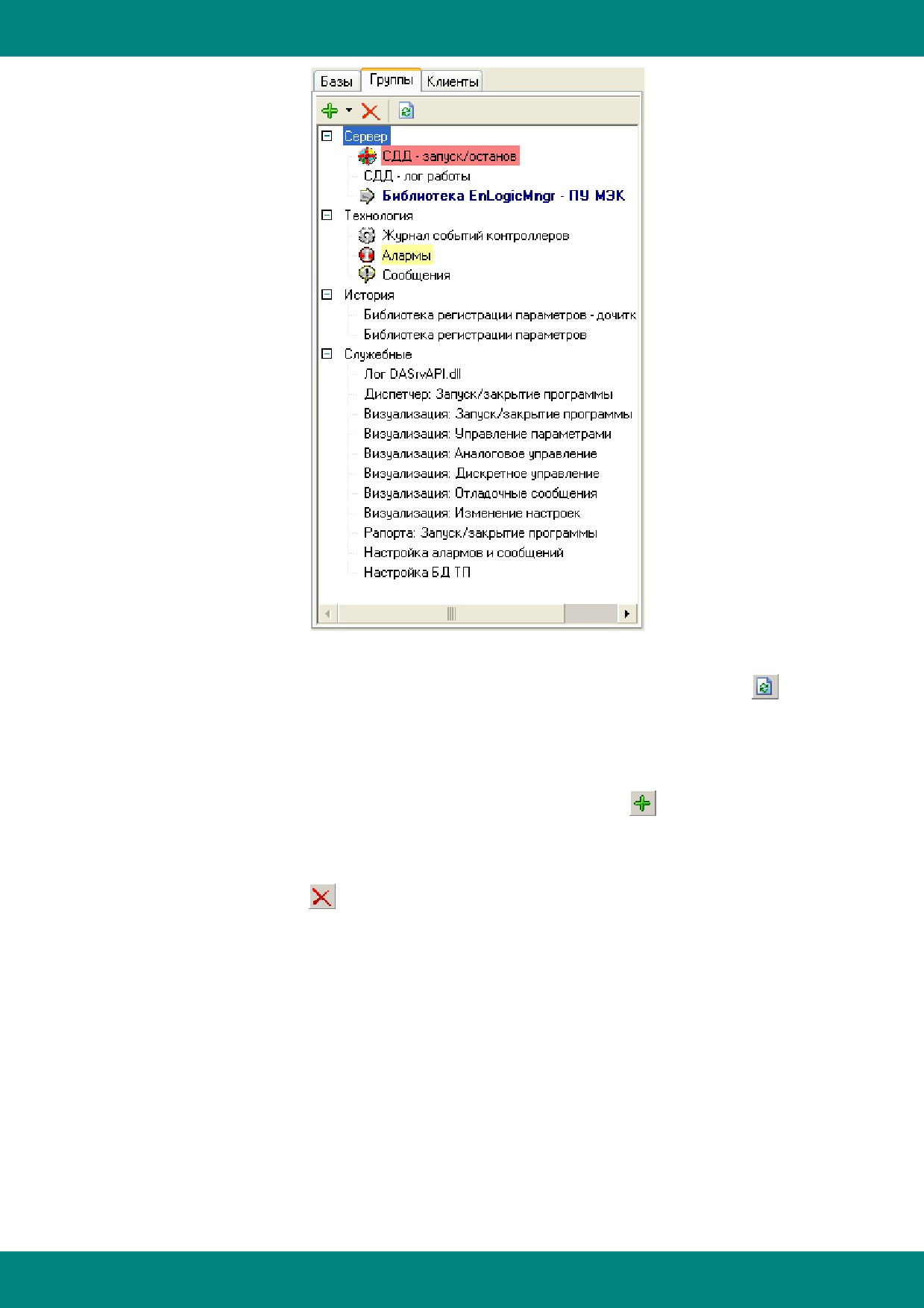

Список категорий и групп отображается на закладке "Группы" в левой части основного окна

программы и имеет вид:

- 36 -

Регистрация событий

Соответствие категорий и групп назначается простым перетаскиванием с помощью мыши.

Для того, чтобы обновить данный список, необходимо воспользоваться кнопкой

, при

нажатии на которую будет произведено подключение ко всем выбранным БД с целью

проверки наличия новых групп.

3.1.4.1 Категории

Для добавления категории необходимо воспользоваться кнопкой

на панели

инструментов списка категорий и групп или выбрать в контекстном меню этого списка пункт

"Добавить категорию".

Для удаления выделенной категории и всех входящих в неё групп событий необходимо

воспользоваться кнопкой

на панели инструментов списка категорий и групп или выбрать

в контекстном меню этого списка пункт "Удалить категорию". В случае подтверждения

удаления, категория будет удалена из списка. При этом будет произведено подключение ко

всем выбранным БД, и все относящиеся к этой категории события будут удалены из всех

выбранных БД (отменить удаление событий будет невозможно!).

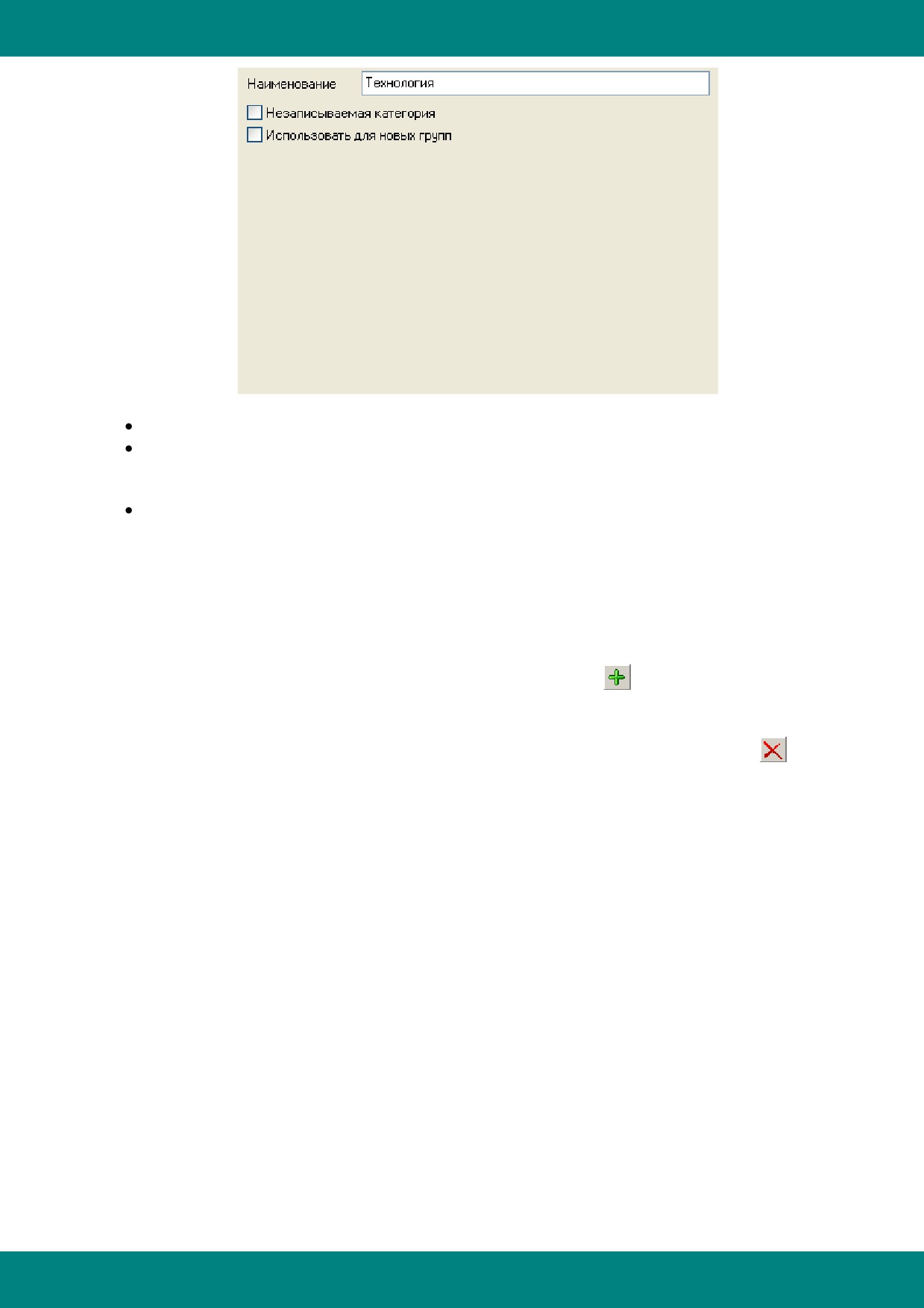

Настройка категории осуществляется с помощью соответствующей панели:

- 37 -

Регистрация событий

Наименование - наименование категории.

Незаписываемая категория - признак временного отключения записи событий. Если

выставить этот признак, то события по всем группам, входящим в заданную категорию,

будут игнорироваться (не будут записываться в БД).

Использовать для новых групп - если выставить этот признак, то все новые группы

событий, создаваемые подсистемой регистрации событий, будут добавляться в

заданную категорию.

3.1.4.2 Группы

В процессе работы подсистемы регистрации событий группы создаются автоматически

различными программными модулями, производящими запись в базы данных событий. Кроме

этого, существует возможность добавления групп вручную.

Для добавления группы необходимо воспользоваться кнопкой

на панели инструментов

списка категорий и групп или выбрать в контекстном меню этого списка пункт "Добавить

группу".

Для удаления выделенной группы событий необходимо воспользоваться кнопкой

на

панели инструментов списка категорий и групп или выбрать в контекстном меню этого списка

пункт "Удалить группу". В случае подтверждения удаления, группа событий будет удалена из

списка. При этом будет произведено подключение ко всем выбранным БД, и все относящиеся

к этой группе события будут удалены из всех выбранных БД (отменить удаление событий

будет невозможно!).

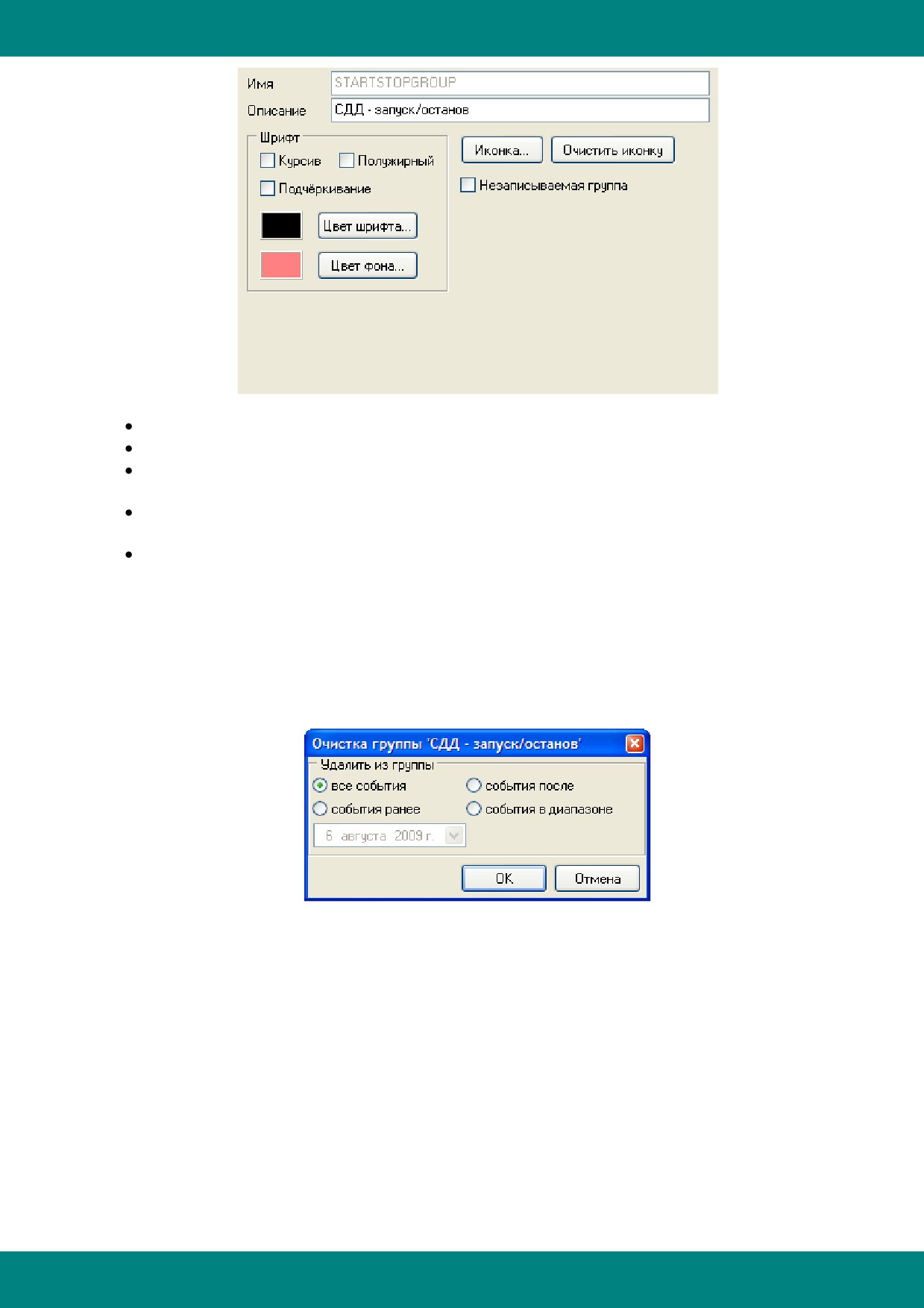

Настройка группы осуществляется с помощью соответствующей панели:

- 38 -

Регистрация событий

Имя - уникальное имя группы, под которым она хранится в БД.

Описание - описание группы событий, под которым она отображается в списке групп.

Шрифт задаётся с помощью признаков Курсив, Полужирный, Подчёркивание и с

помощью кнопок Цвет шрифта, Цвет фона.

Иконка - пиктограмма, соответствующая группе событий. Её можно выбрать с помощью

кнопки Иконка, удалить - с помощью кнопки Очистить иконку.

Незаписываемая группа - признак временного отключения записи событий. Если

выставить этот признак, то события заданной группы будут игнорироваться (не будут

записываться в БД).

3.1.4.3 Очистка групп

Для удаления событий выделенной группы из выбранных БД необходимо в контекстном

меню списка категорий и групп выбрать пункт "Очистить группу". При этом на экране

появится окно вида:

Из группы можно удалить все события, события ранее указанной даты, события после

указанной даты или события за определённый диапазон. Даты выбираются с помощью

соответствующих элементов редактирования.

При нажатии на кнопку "ОК" события выделенной группы удалятся из всех выбранных БД

(отменить удаление будет невозможно!).

Для удаления событий по всем группам из всех выбранных БД необходимо в контекстном

меню списка категорий и групп выбрать пункт "Очистить все группы". При этом на экране

появится аналогичное диалоговое окно.

При нажатии на кнопку "ОК" события по всем группам удалятся из всех выбранных БД

(отменить удаление будет невозможно!).

3.1.5 Псевдонимы клиентов

Список клиентов (станций, осуществлющих запись событий в БД) отображается на закладке

"Клиенты" в левой части основного окна программы и имеет вид:

- 39 -

Регистрация событий

По умолчанию, этот список формируется на основе списка зарегистрированных в проекте

станций. При необходимости, его можно дополнить или изменить.

Данный список служит для задания псевдонимов для IP-адресов клиентов. Эти псевдонимы

будут автоматически отображаться в списке событий вместо IP-адресов станций,

сгенерироваших события.

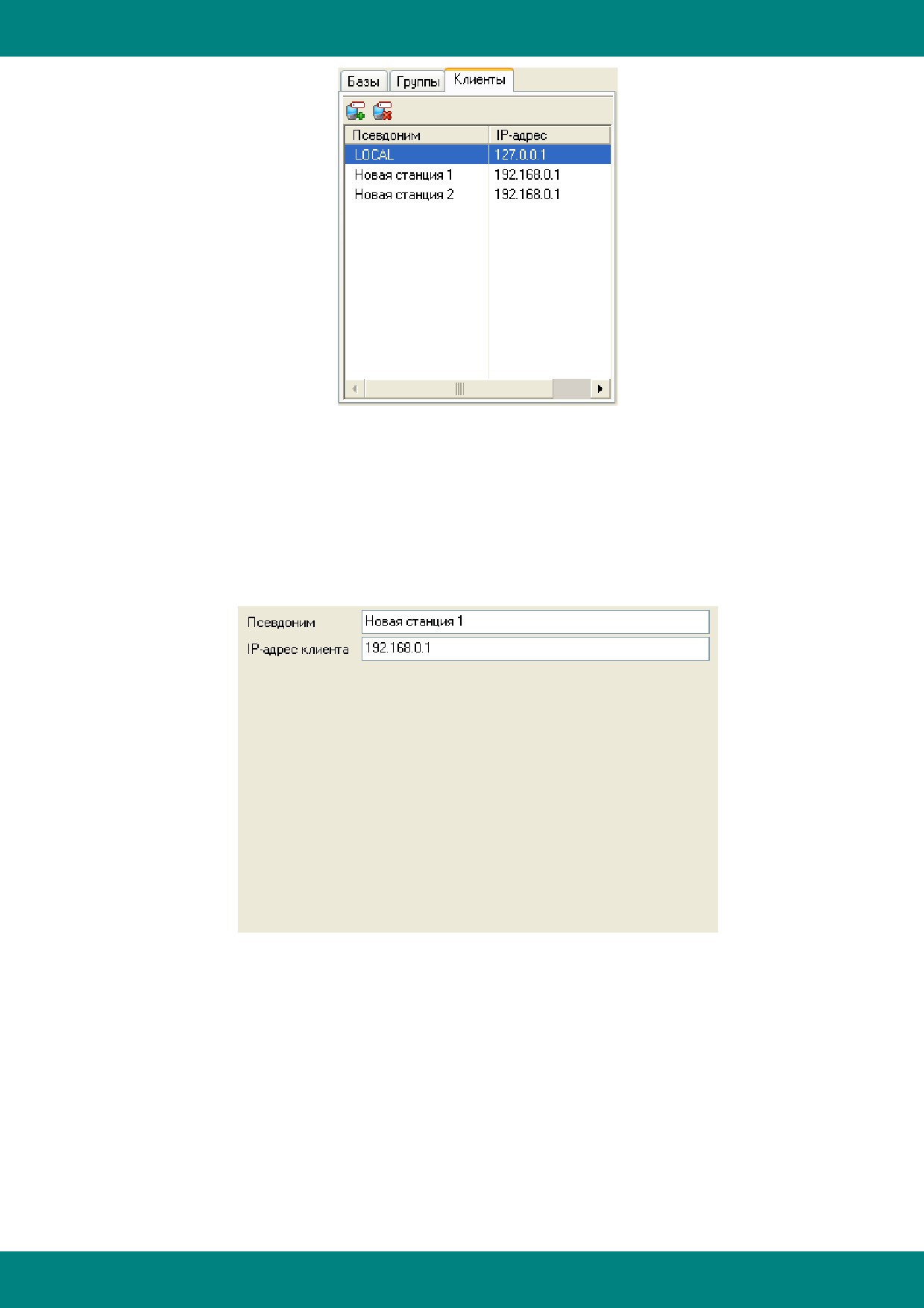

Настройка псевдонима для заданного IP-адреса осуществляется с помощью соответствующей

панели:

3.1.6 Отображаемые колонки

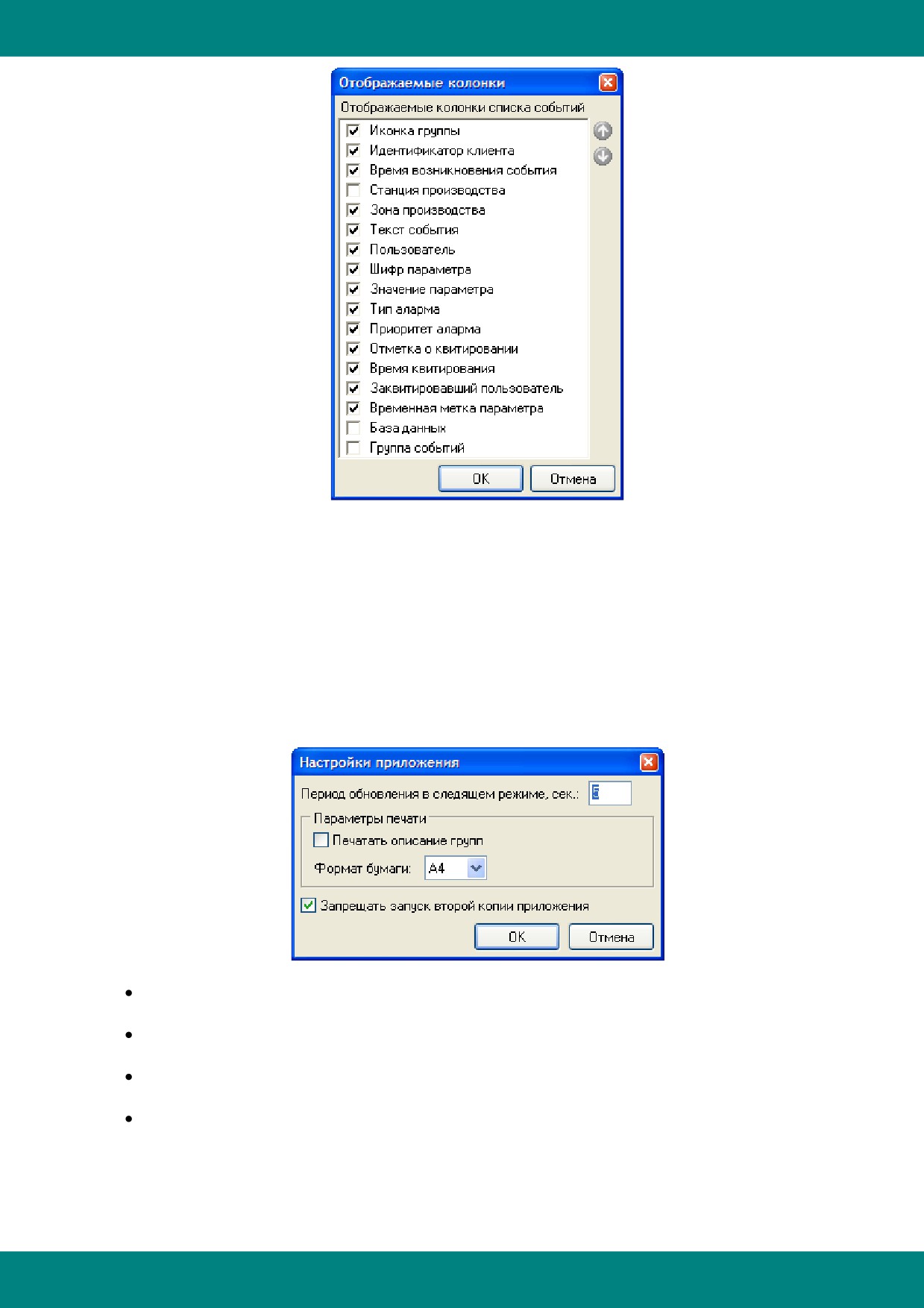

Для того, чтобы настроить отображаемые колонки и порядок следования колонок списка

событий, необходимо в меню "Сервис" основного окна программы выбрать пункт

"Отображаемые колонки". При этом на экране появляется окно вида:

- 40 -

Регистрация событий

Выбор отображаемых колонок осуществляется с помощью соответствующих "галочек".

Порядок колонок редактируется посредством кнопок со стрелками или простым

перетаскиванием с помощью мыши.

Показать или скрыть колонку также можно, воспользовавшись контекстным меню заголовка

списка событий.

3.1.7 Параметры приложения

Для изменения настроек приложения надо в меню "Сервис" выбрать пункт "Параметры". При

этом на экране появится окно вида:

Перид обновления в следящем режиме (сек.) - период обновления списков категорий,

групп, событий в следящем режиме (задаётся в секундах).

Печатать описание групп - если выставлен этот признак, то на печать будет

выводиться дополнительный лист с описаниями категорий и групп событий.

Формат бумаги - формат бумаги (А3 или А4), которой будет использоваться при

генерации отчёта для печати.

Запрещать запуск второй копии приложения - запрещать пользователю запускать

несколько копий программы "Просмотр событий".

- 41 -

Регистрация событий

3.2 Просмотр событий

3.2.1 Основное окно программы

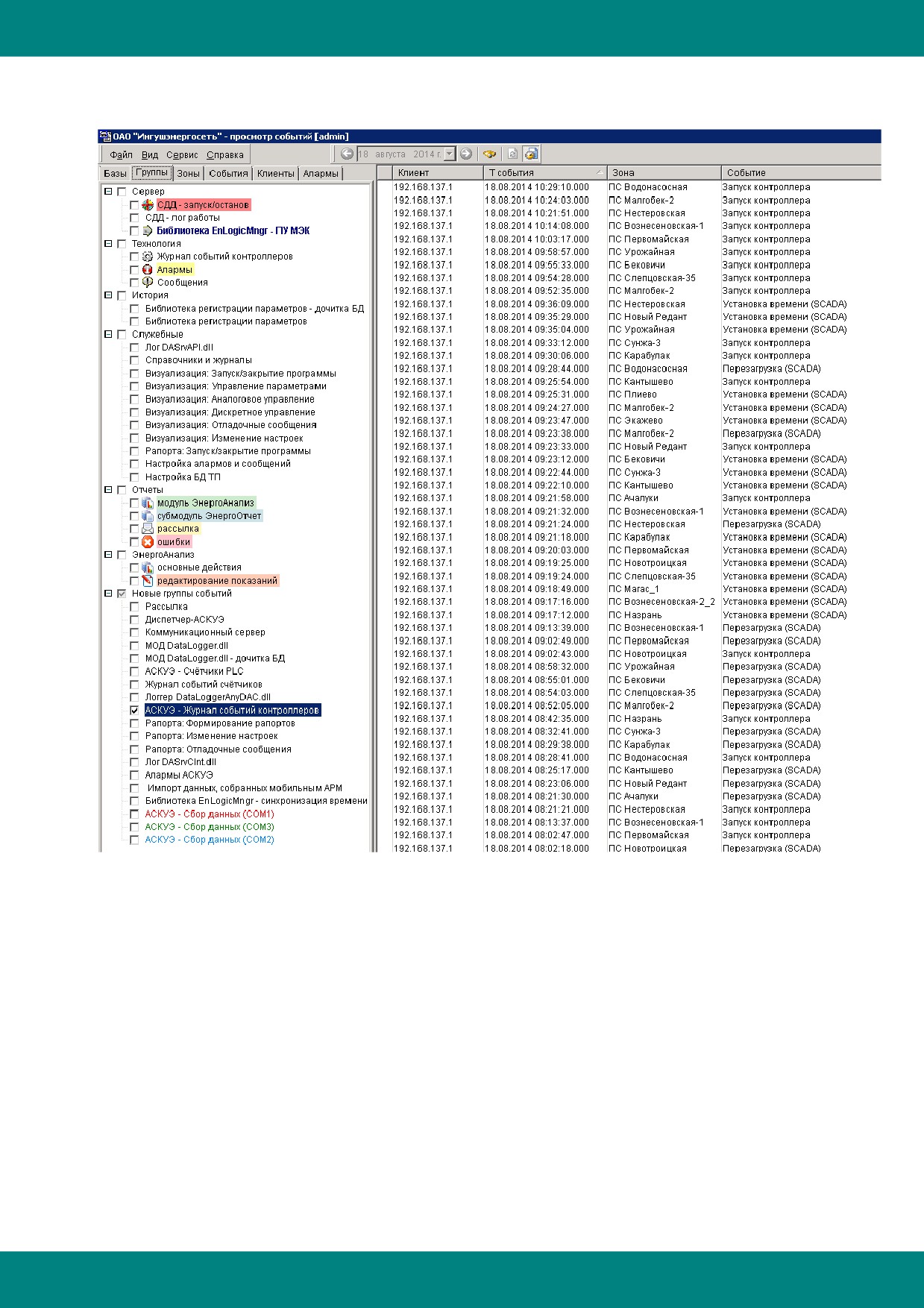

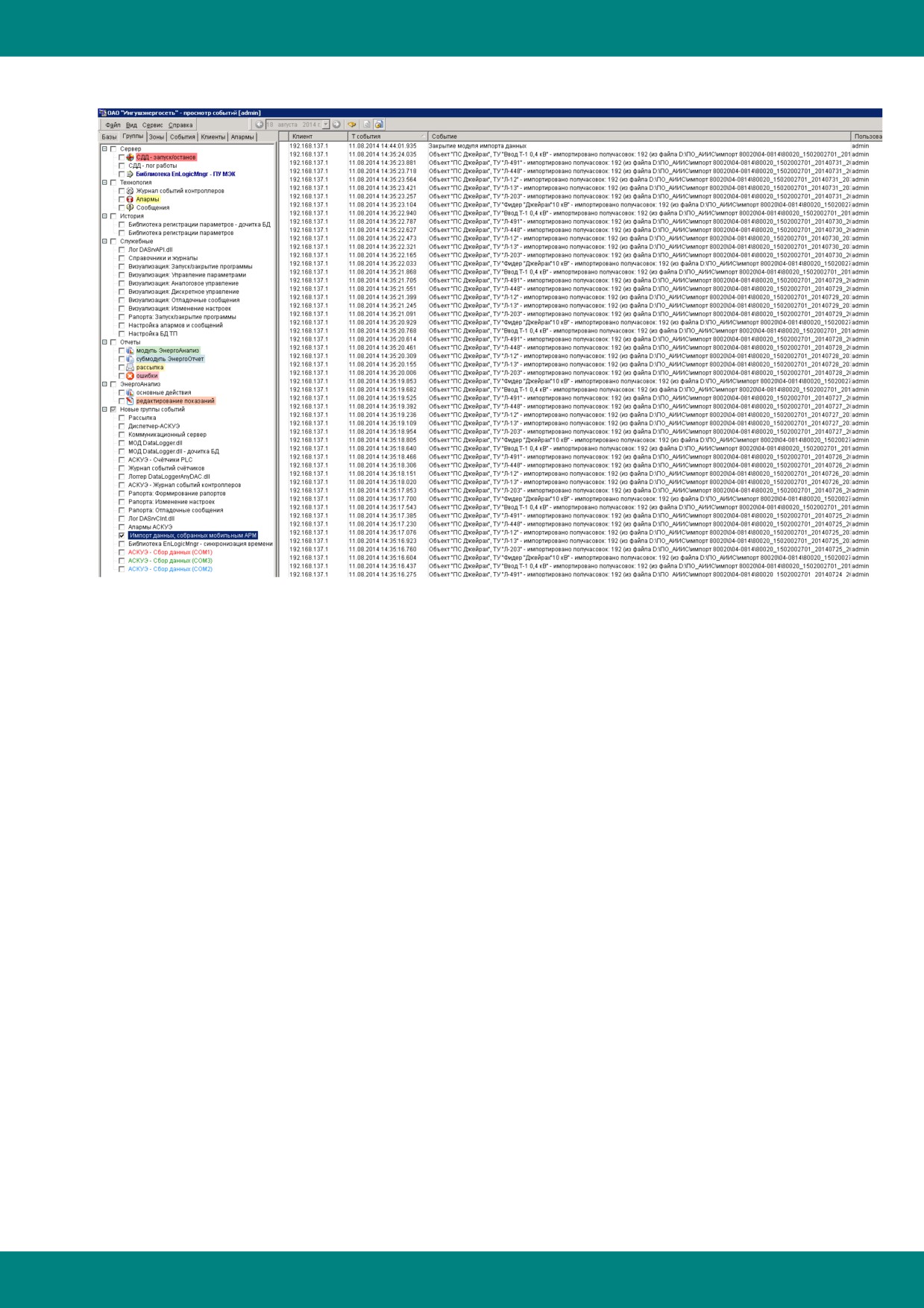

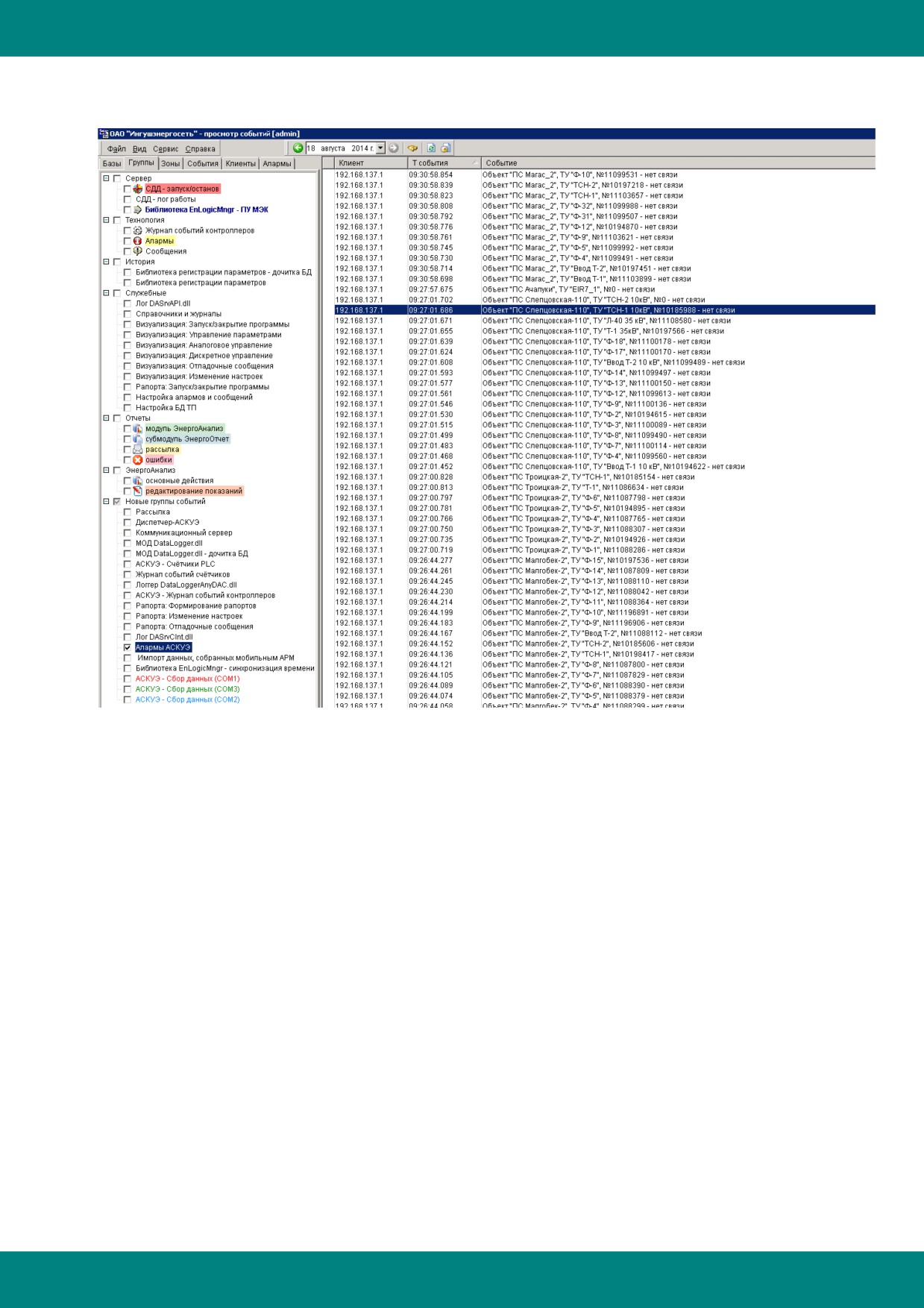

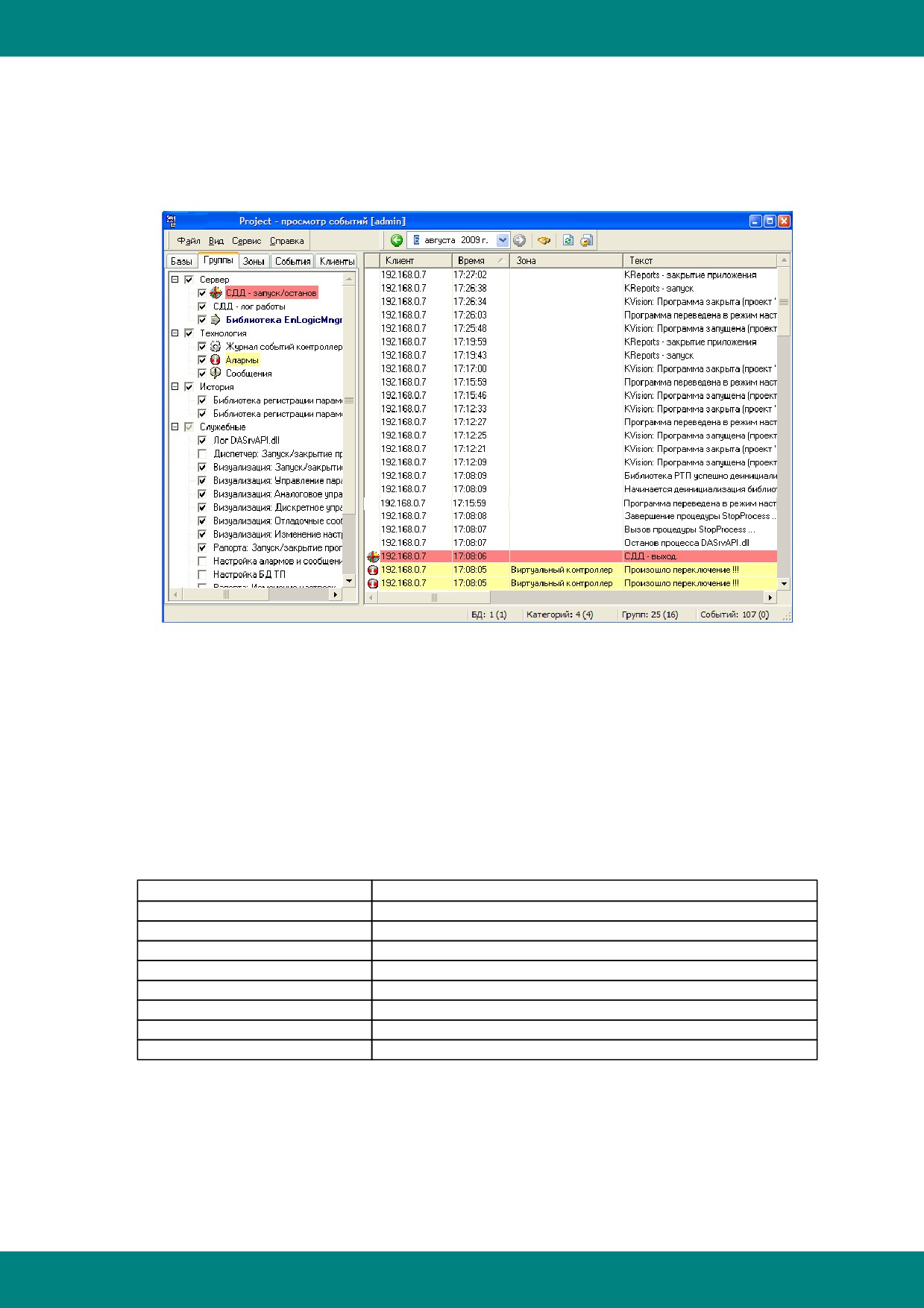

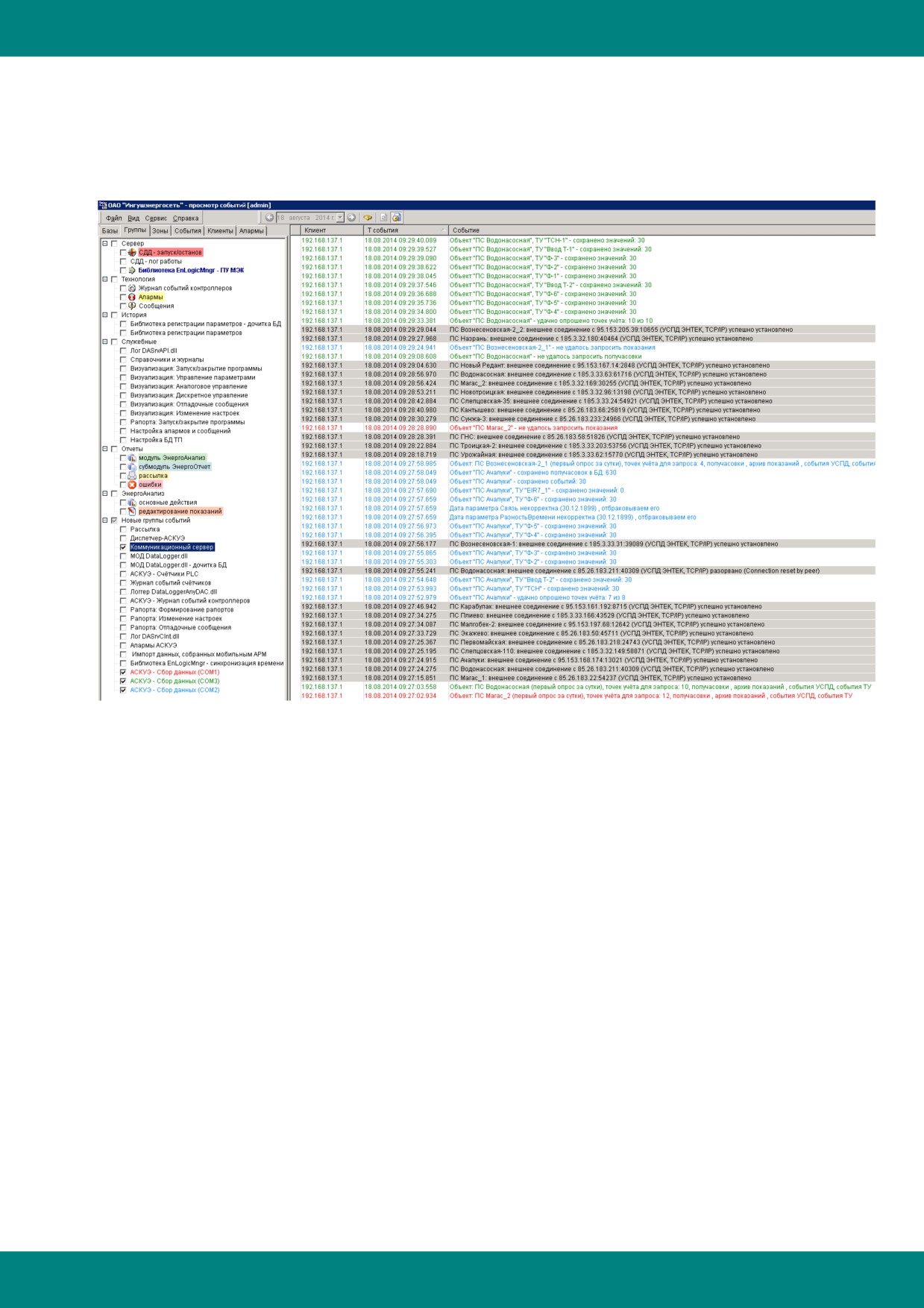

Основное окно программы "Просмотр событий" имеет вид (в заголовке окна отображается

название проекта, для которого была запущена программа, и имя пользователя, под которым

произошёл запуск):

Основное окно программы состоит из следующих частей:

1) в верхней части - панель управления, содержащая главное меню и панель инструментов

с возможностью навигации по событиям (кнопки на панели инструментов дублируют

основные пункты меню);

2) в левой части - панель, состоящая из нескольких закладок, для фильтрации событий по

Базам, Группам, Зонам, Типам событий и Клиентам;

3) в правой части - список событий по выбранным БД, группам, зонам производства и

клиентам, заданного типа, за заданный период;

4) в нижней части - строка состояния, в которой отображаются подсказки, информация об

общем количестве и количестве выбранных БД, категорий, групп и событий.

Горячие клавиши

Действие

<F1>

Вызов контекстно-зависимой справки

<F5>

Обновление списка категорий, групп и событий

<Ctrl+A>

Выделение всех событий в списке событий

<Ctrl+C>

Копирование выделенных событий в буфер обмена

<Ctrl+F>

Поиск событий по тексту

<F6>

Переход в режим настройки

<Ctrl+P>

Печать списка событий

<Alt+X>

Завершение работы с программой

3.2.2 Навигация по событиям

Для навигации по событиям и их фильтрации предусмотрены следующие возможности:

1) Фильтрация событий по базам, группам, зонам производства и клиентам

осуществляется выбором нужных элементов на соответсвтующих закладках основного

окна программы;

2) Просмотр событий за конкретную дату - дата выбирается с помощью календаря,

- 42 -

Регистрация событий

расположенного на панели инструментов;

3) На день назад - просмотр событий предыдущего дня (осуществляется выбором в меню

"Вид" пункта "На день назад" или с помощью кнопки

на панели инструментов);

4) На день вперёд - просмотр событий следующего дня (осуществляется выбором в меню

"Вид" пункта "На день вперёд" или с помощью кнопки

на панели инструментов);

5) Вывод с миллисекундами - вывод времени происхождения события с точностью до

миллисекунд (осуществляется выбором в меню "Вид" пункта "Вывод с

миллисекундами");

6) Вывод за период - просмотр событий за период (осуществляется выбором в меню "Вид"

пункта "Вывод за период"; при этом на панели инструментов появляются два календаря

для выбора начальной и конечной даты периода);

7) Вывод всех событий - вывод всех событий, попадающих в условия фильтрации;

8) Обновить - обновление списков категорий, групп и событий (осуществляется выбором

в меню "Вид" пункта "Обновить", или с помощью кнопки

на панели инструментов,

или с помощью "горячей клавиши" F5);

9) Следящий режим - обновление данных с периодом, заданным в параметрах приложения.

Переход в следящий режим осуществляется с помощью кнопки

на панели

инструментов;

10)Поиск - поиск событий в списке по тексту (осуществляется с помощью кнопки

на

панели инструментов или с помощью "горячих клавиш" Ctrl+F);

11)Сортировка - сортировка событий по выбранной колонке осуществляется кликом на её

заголовке (вид и порядок отображаемых колонок настраивается с помощью диалогового

окна Отображаемые колонки).

3.2.3 Экспорт событий

3.2.3.1 Экспорт событий в Microsoft Excel

Для сохранения списка событий в файл Microsoft Excel, необходимо в меню "Файл" выбрать

пункт "Экспорт событий в Microsoft Excel". При этом на экране появится диалоговое окно

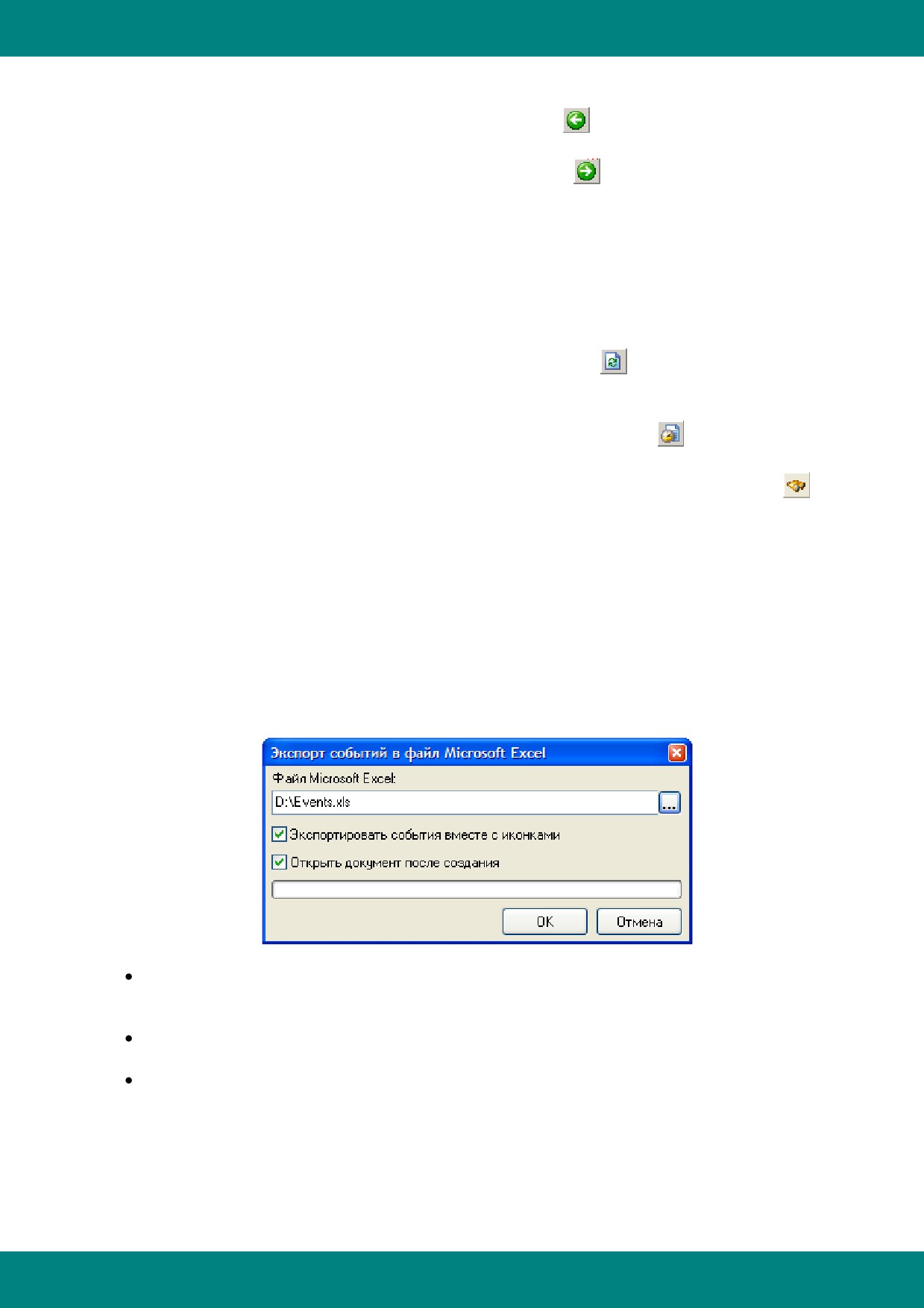

"Экспорт событий в файл Microsoft Excel":

Файл Microsoft Excel - имя файла, в который будет экспортирован список событий. Файл

можно выбрать с помощью кнопки с многоточием, расположенной справа от поля

редактирования.

Экспортировать события вместе с иконками - если этот признак выставлен, то

события будут сохранены в файл вместе со своими иконками.

Если выставить признак "Открыть документ после создания", то сразу после

окончания экспорта будет открыт полученный файл Microsoft Excel.

3.2.3.2 Экспорт событий в текстовый файл

Для сохранения списка событий в текстовый файл, необходимо в меню "Файл" выбрать пункт

"Экспорт событий в текстовый файл". В появившемся диалоговом окне выбора файла

надо указать файл, в который будет сохранён список событий.

- 43 -

Регистрация событий

В случае успешного экспорта списка событий в текстовый файл, программа предложит

открыть полученный файл.

3.2.3.3 Экспорт событий в новую БД

Экспорт событий в новую БД служит для экспорта списка отображаемых событий в новую

малую БД, которую можно будет потом просмотреть с помощью утилиты EventsViewer.exe.

Для экспорта списка событий в новую БД, необходимо в меню "Файл" выбрать пункт

"Экспорт событий в новую БД" (данная возможность доступна только в режиме

редактирования).

Полный путь к новой БД задаётся с помощью полей редактирования Сервер и Файл БД

на сервере. Сервер для файла БД может быть выбран Из проекта с помощью

выпадающего списка станций, зарегистрированных в проекте посредством программы

"Настройка сетевого взаимодействия".

Имя пользователя - имя пользователя сервера InterBase/Firebird, на котором будет

расположена БД.

Пароль - пароль пользователя сервера InterBase/Firebird, на котором будет расположена

БД.

3.2.4 Предварительный просмотр

Для предварительного просмотра списка событий необходимо в меню "Файл" выбрать пункт

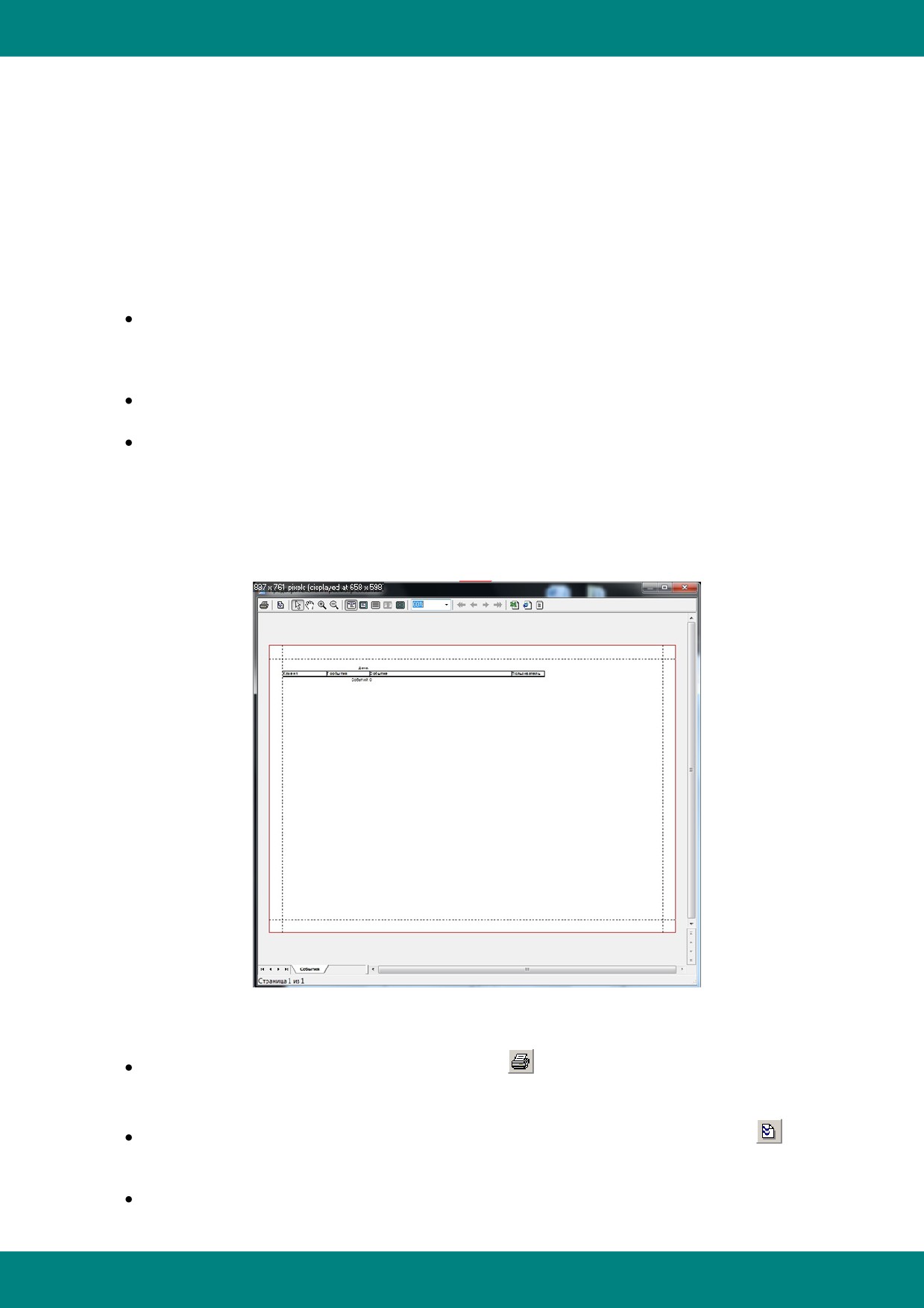

"Предварительный просмотр". При этом на экране появится окно предварительного

просмотра:

В окне предварительного просмотра возможно произвести следующие действия:

Печать осуществляется нажатием на кнопку

на панели инструментов или с помощью

"горячих клавиш" Ctrl+P. При этом на экране появится диалоговое окно "Печать", в

котором можно выбрать принтер, диапазон страниц и настроить печать.

Редактирование параметров страницы производится нажатием на кнопку

на

панели инструментов. При этом на экране появится окно "Параметры страницы", в

котором можно задать размер бумаги, ориентацию страниц, поля и т.п.

Навигация и масштабирование производится с помощью кнопок

- 44 -

Регистрация событий

на панели инструментов.

Страницы можно двигать с помощью "руки"; масштаб - увеличивать, уменьшать,

задавать по ширине страницы, в натуральную величину или произвольный;

одновременно отображать произвольное количество страниц; переключаться между

страницами с помощью "стрелок" или "горячих клавиш" Ctrl+Left, Ctrl+Right.

Экспорт в формат Microsoft Excel, HTML или текстовый - осуществляется с помощью

кнопок

на панели инструментов. При этом на экране появляется диалоговое

окно выбора файла, в котором нужно выбрать папку и указать имя результирующего

файла. В случае удачного сохранения в выбранный формат пользователю будет

предложено открыть полученный документ.

3.2.5 Печать событий

Для того, чтобы вывести на печать список событий, необходимо в меню "Файл" основного

окна программы выбрать пункт "Печать..." или воспользоваться "горячими клавишами" Ctrl+P.

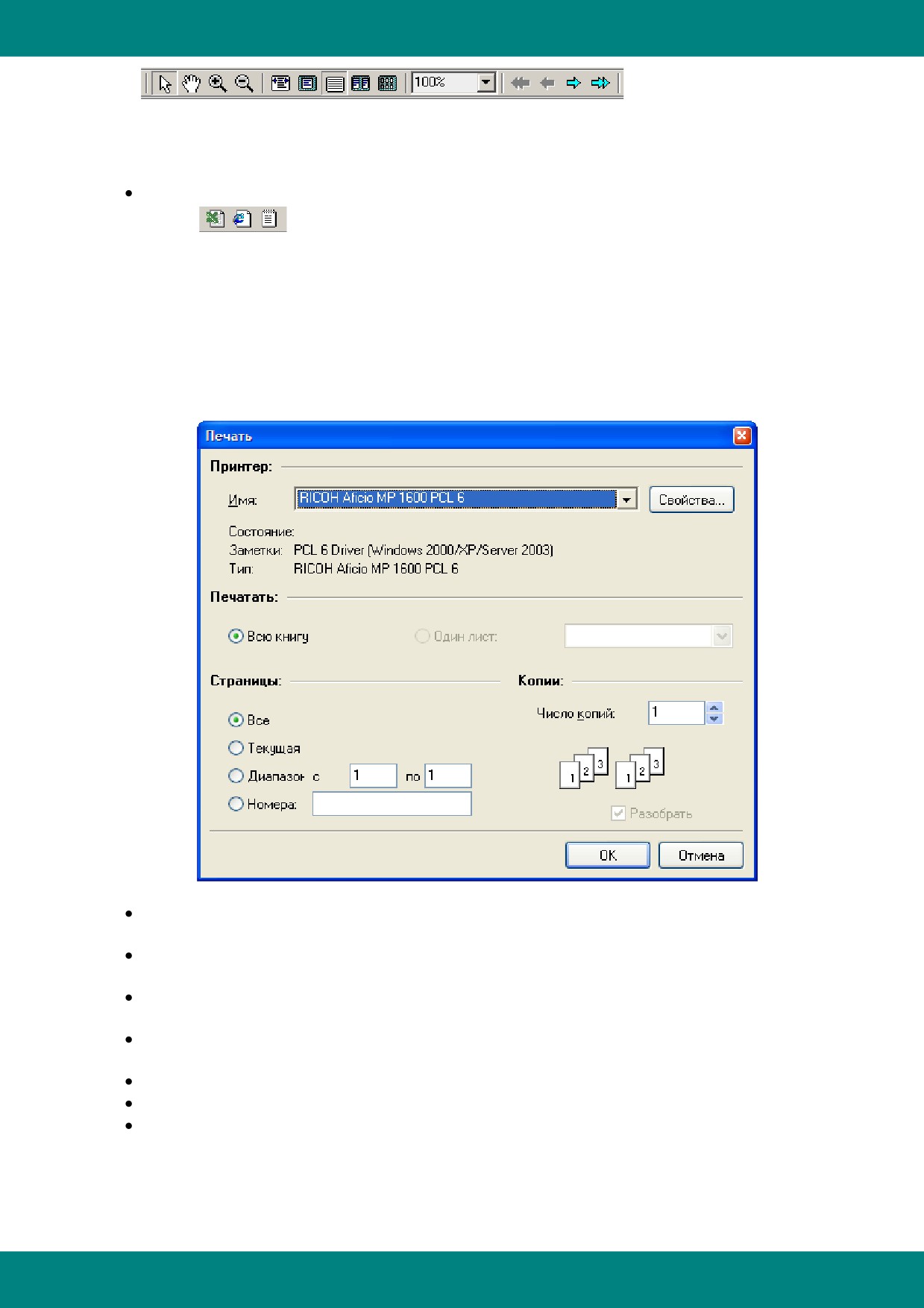

При этом на экране появится диалоговое окно вида:

Имя - выпадающий список доступных принтеров, из которых следует выбрать принтер,

на котором будет производиться печать.

Свойства - редактирование свойств выбранного принтера (набор свойств зависит от

модели принтера).

Если отчёт состоит из нескольких листов, то можно напечатать всю книгу или один

лист, выбрав его из выпадающего списка.

Если отчёт не помещается на одну страницу, то для печати можно задать все страницы,

либо текущую, либо диапазон или номера страниц (через запятую, например, 1,3,5-12).

Число копий - число копий печатаемого отчёта.

Разобрать - разобрать по копиям при печати.

При нажатии на кнопку "ОК" будет произведена печать событий.

- 45 -

Регистрация событий

3.3 Описание групп событий

Название, внешний вид, цветовое оформление, иконки, шрифт групп событий - все данные

атрибуты являются свободно настраиваемыми, и могут быть различными для разных

проектов автоматизации. Далее будет приводиться описание групп из примеров реальных

проектов.

3.3.1 События подсистемы SCADA

Группы событий, относящиеся к подсистеме SCADA, используются для регистрации алармов

и сообщений, команд управления, ведении лога опроса объектов, лога работы сервера сбора

данных, а также служебных логов работы отдельных модулей подсистемы SCADA.

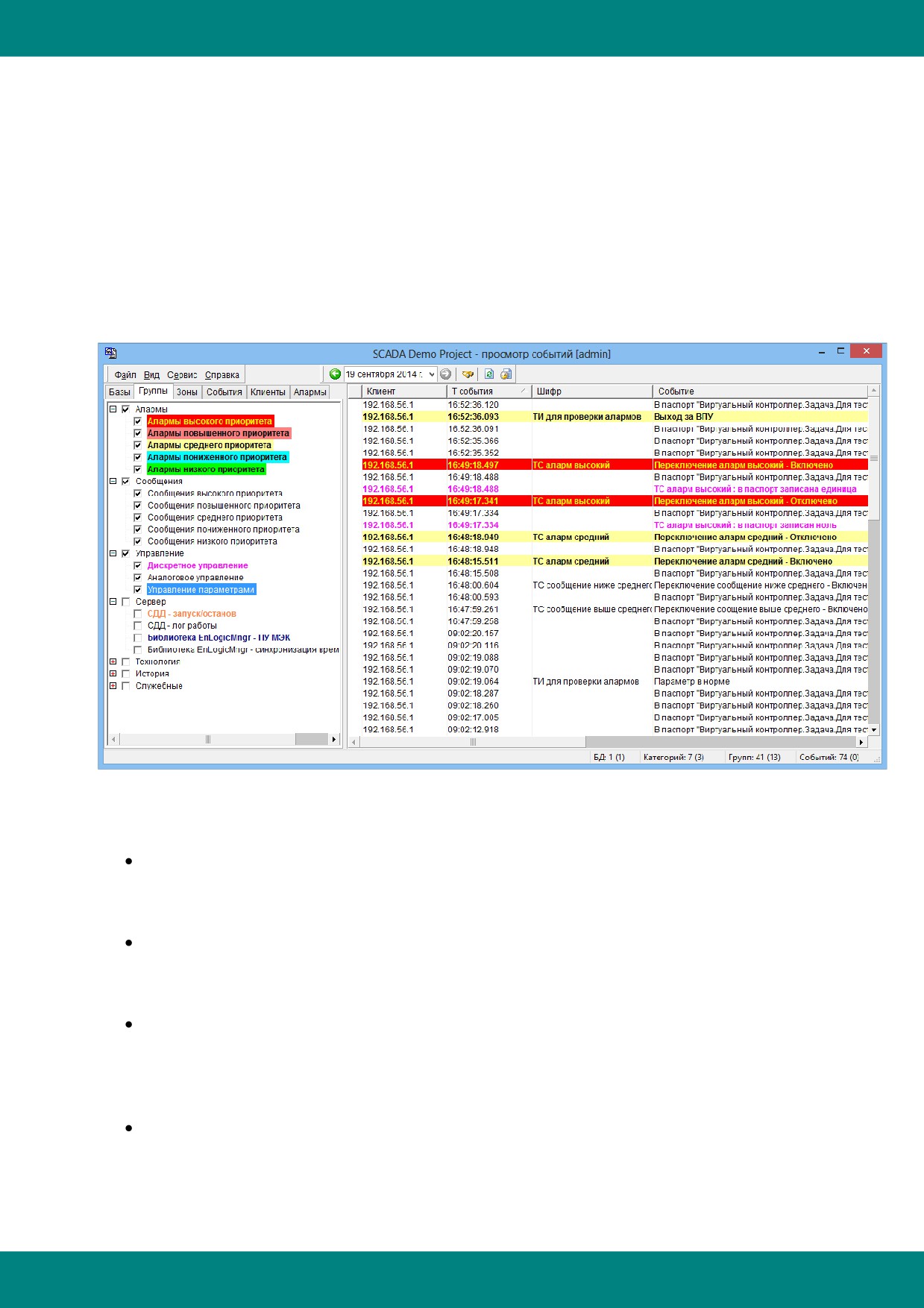

Пример отображения основных технологических групп событий:

Группировка видов событий по категориям и цветовая расцветка являются настройками

конкретного проекта SCADA, и могут быть отличными в разных проектах. В приведенном

примере:

В категории Алармы находятся пять групп событий для регистрации алармов,

формируемых Сервером сбора данных в процессе работы в соответствии с

настройками модуля алармов и сообщений, отдельная группа для каждого типа

приоритета аларма.

В категории Сообщения находятся пять групп событий для регистрации сообщений,

формируемых Сервером сбора данных в процессе работы в соответствии с

настройками модуля алармов и сообщений, отдельная группа для каждого типа

приоритета сообщения.

В категории Управление в группе Дискретное управление сохраняются события по

формированию команд управления, текст которых настраивается инженером. Аналогично

в группе Аналоговое управление при управлении аналоговыми параметрами. В группе

Управление параметрами дополнительно безусловно логгируются все операции по

управлению, текст формируемых событий предопределенный.

В категории Сервер находятся группы событий, связанные с работой Сервера сбора

данных и процессом опроса контроллеров.

- 46 -

Регистрация событий

3.3.2 События подсистемы АСКУЭ

Группы событий, относящиеся к подсистеме АСКУЭ, используются для ведения лога опроса

объектов, формирования тревожных сообщений по результатам опроса и анализа данных,

хранения событий по точкам учета и УСПД.

Общий внешний вид:

Отмечена для просмотра группа событий Коммуникационного сервера, и три группы событий

лога опроса объектов серверами (запущено три экземляра сервера для параллельного

опроса).

Группа событий Коммуникационный сервер позволяет наблюдать за процессом выхода на

связь удаленных объектов.

Группы событий под общим названием АСКУЭ - сбор данных фиксируют процесс запроса и

сохранения данных от объектов учета.

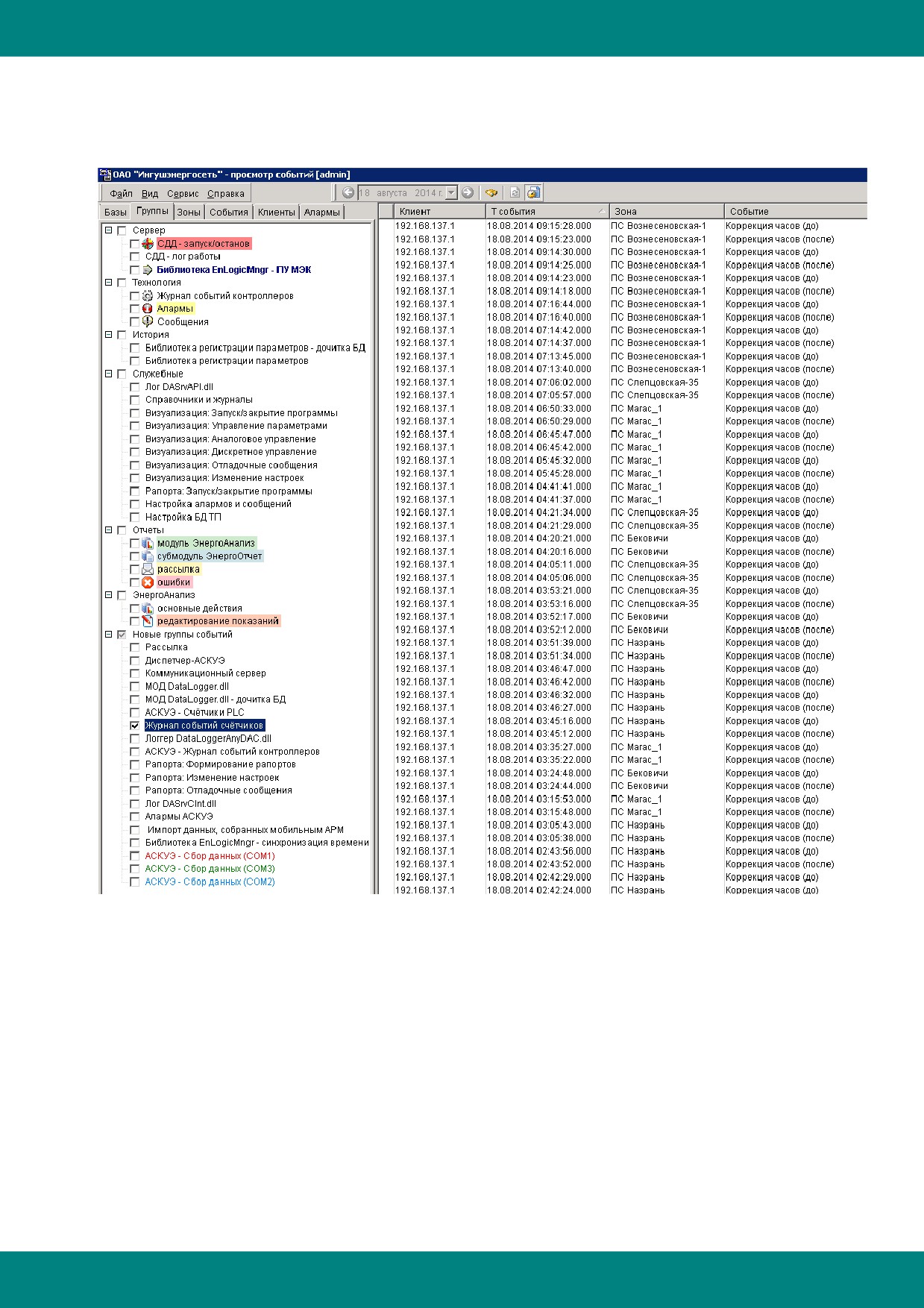

Для дополнительного выделения необходимой группы событий при просмотре нужно в дереве

групп кликнуть правой кнопкой мышки на нужной группе. В этом случае модуль просмотра

событий в правой части окна, в таблице событий, будет дополнительно выделять события

даной группе. На приведенном скриншоте данное выделение сделано с группой

Коммуникационный сервер.

- 47 -

Регистрация событий

В группе Алармы АСКУЭ фиксируются сообщения, связанные с недоступностью при запросе

данных объектов учета и точек учета, а также результаты анализа некоторых событи по

точкам учета, таких как вскрытие прибора, инициализация архивов срезов мощности:

- 48 -

Регистрация событий

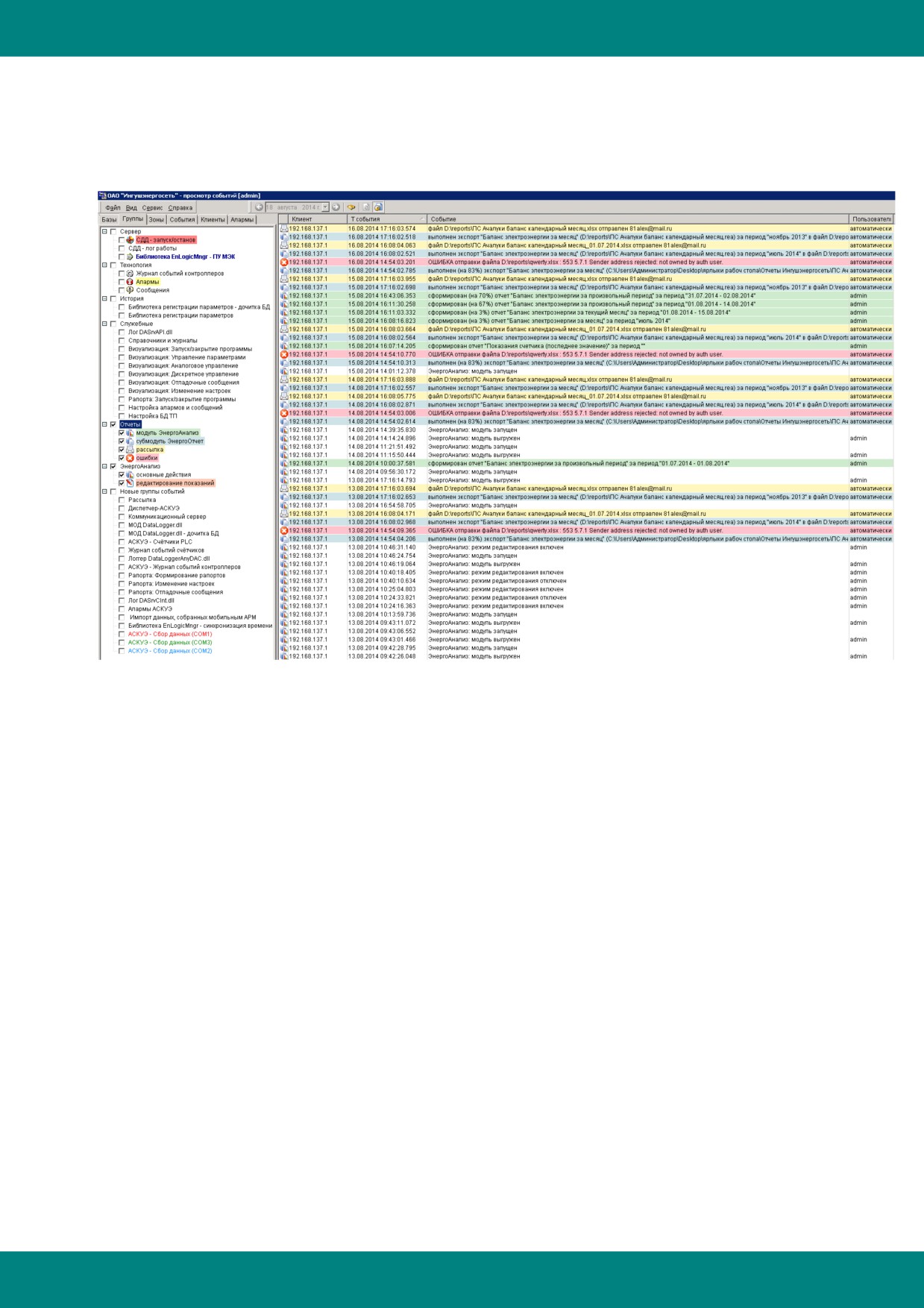

Импорт данных, произведенный из модуля Мобильный АРМ, также фиксируется в отдельную

группу событий:

- 49 -

Регистрация событий

Отдельная группа событий используется для вычитывания и регистрации журнала событий

УСПД. Для идентификации к какому УСПД относится событие необходимо дополнительно

включить отображение колонки Зона:

- 50 -

Регистрация событий

Вычитанные журналы событий счетчиков также сохраняются в отдельной группе событий.

Каждое событие данного журнала имеет привязку к точке учета, модуль просмотра событий

не может показать эут привязку, поэтому для просмотра событий по точкам учета

рекомендуется пользоваться специализированным окном, предусмотренным в модуле

ЭнергоАнализ.

- 51 -

Регистрация событий

Ряд групп событий связан с рабочим процессом эксплуатации модуля ЭнергоАнализ -

запуск модуля, редактирование показаний вручную, формирование и экспорт отчетов,

отправка файлов отчетов по электронной почте, и другие возможные действия. Все

события в данных группах выполняются либо интерактивно пользователем, либо

автоматически по расписанию. Соответствующее имя пользователя фиксируется и

отображается в столбце Пользователь.

- 52 -

Сетевая архитектура

4.1 Варианты построения

При любом варианте построения проекта автоматизации в ОВЕН Телемеханика Лайт он

создается как единое целое, без четкого деления на локальные, серверные и клиентские

станции. Все рабочие станции конфигурируются в идеологии единого проекта. В процессе

настройки задаются варианты автоматической самоидентификации станций по адресам или

именам компьютеров.

Любой проект свободно может быть развит от состояния локального до многосерверного и

многоклиентского.

4.1.1 Локальный проект

В простейшем случае проект создается как локальный. Это означает, что и серверная, и

клиентские части ОВЕН Телемеханика Лайт будут выполняться на одном

автоматизированном рабочем месте.

Следует понимать, что даже в этом случае коммуникация между серверной и клиентской

частью производится по протоколу TCP/IP, по локальному адресу localhost.

Локальный проект на одной рабочей станции

- 55 -

Сетевая архитектура

4.1.2 Один сервер, много клиентов

После создания проекта для одной рабочей станции часто встает задача организовать вывод

информации также для нескольких других станций. Такие дополнительные станции

называются клиентскими, они получают всю информацию - и оперативную, и историческую с

основной станции, называемой серверной.

Серверная станция может быть выполнена и как станция без создания рабочего места

диспетчера, то есть как выделенный сервер сбора данных.

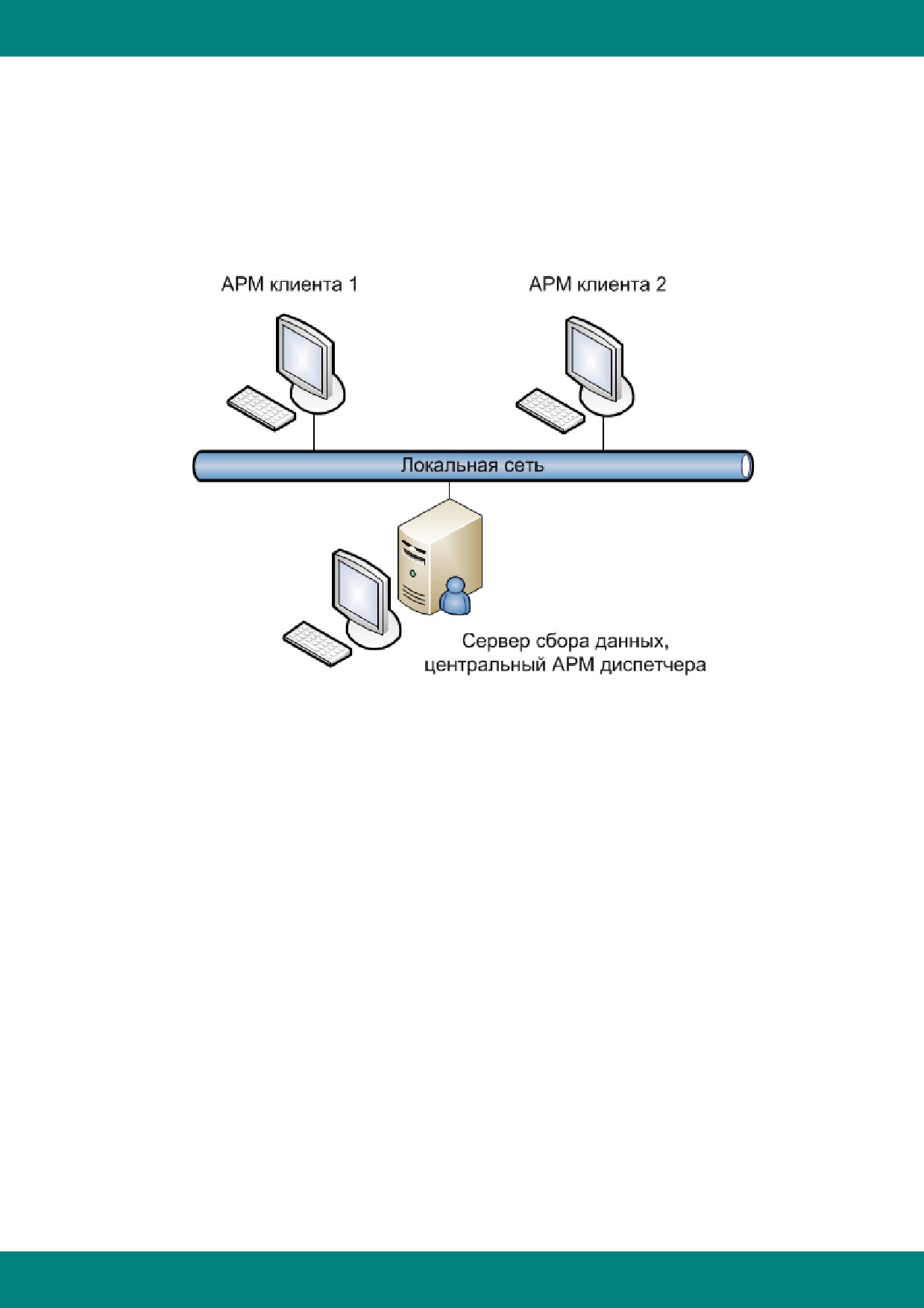

Один сервер, несколько клиентов

- 56 -

Сетевая архитектура

4.1.3 Много серверов, много клиентов

В случае большого проекта автоматизации весь проект изначально разбивается на

отдельные законченные участки. В результате получается несколько рабочих станций,

являющихся серверами сбора данных. При такой схеме построения любой клиент, в том числе

и клиентские модули соседних участков технологического процесса, могут видеть весь

единый массив информации, формируемый в совокупности всеми серверами сбора данных.

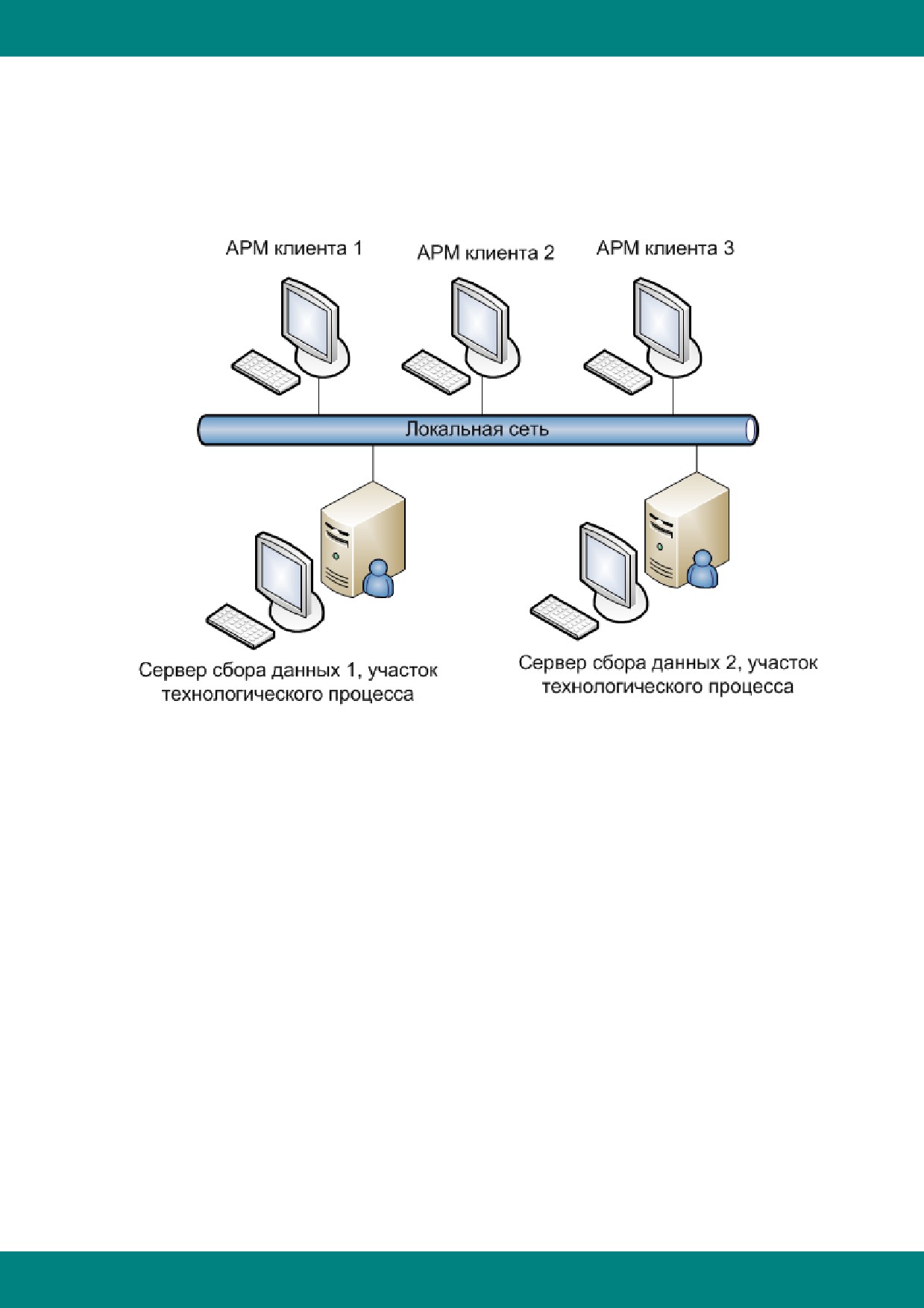

Несколько серверов, несколько клиентов

- 57 -

Сетевая архитектура

4.1.4 Разделение сетей и функций

При построении больших проектов возникает необходимость разделения отдельных функций

между различными станциями. Например - сервера сбора данных могут быть выполнены в

виде встраиваемых рабочих станций, объединенных в локальную сеть АСУТП. Для закрытия

доступа в эту сеть со стороны общей сети можно установить рабочую станцию,выполняющую

функции центрального сервера-шлюза сбора данных для предоставления их большому числу

клиентских станций в сети АСУП. Также можно выделить специализированный сервер в

качестве сервера баз данных.

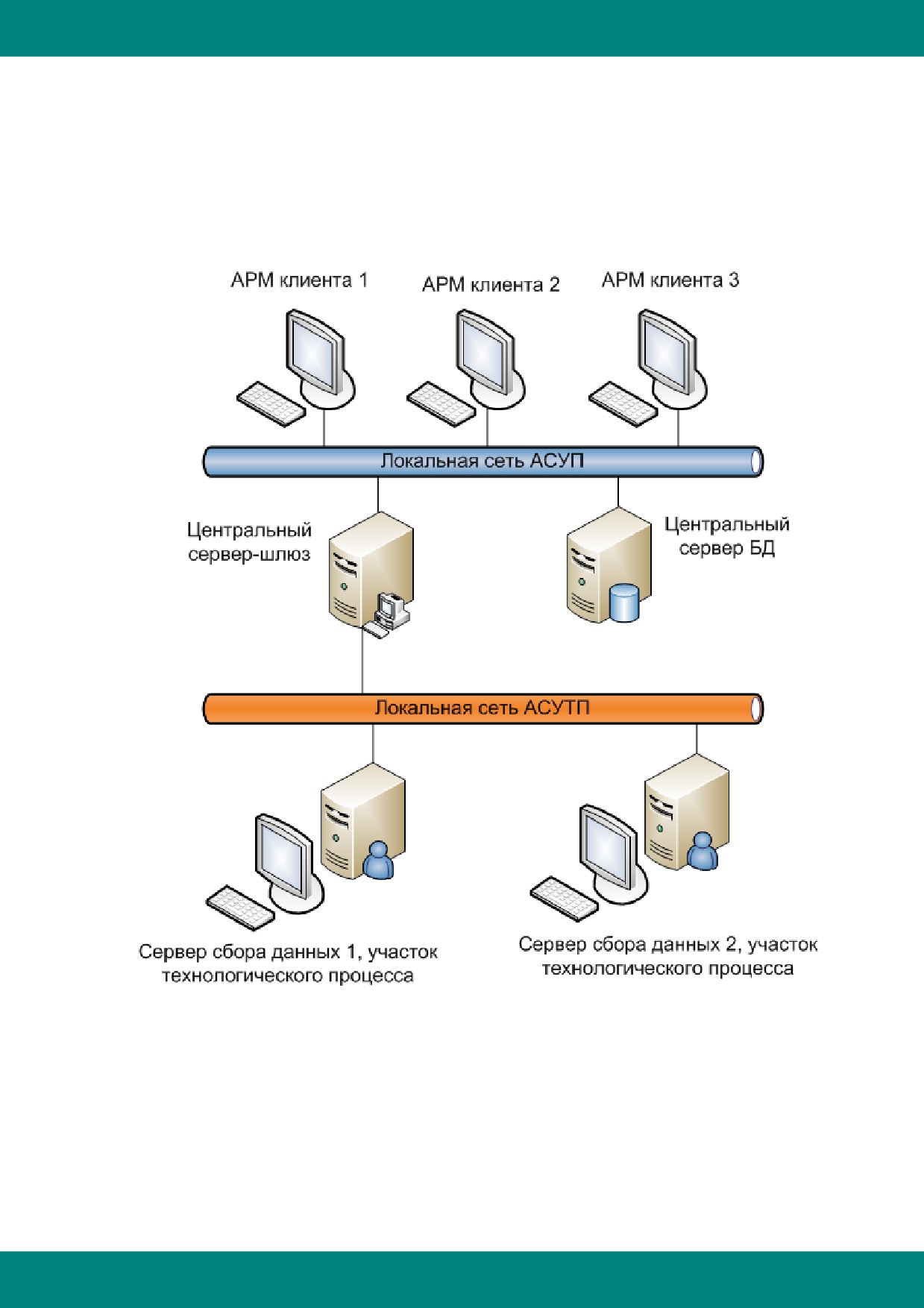

Функциональное разделение станций и сетей.

- 58 -

Сетевая архитектура

4.1.5 Сеть контроллеров

Контроллеры нижнего уровня могут быть сами объединены в технологическую сеть. При этом

возможно как жесткое разделение контроллеров на участки технологических процессов, с

обслуживанием каждого участка отдельным сервером, так и опрос всех контроллеров в сети

каждым сервером самостоятельно.

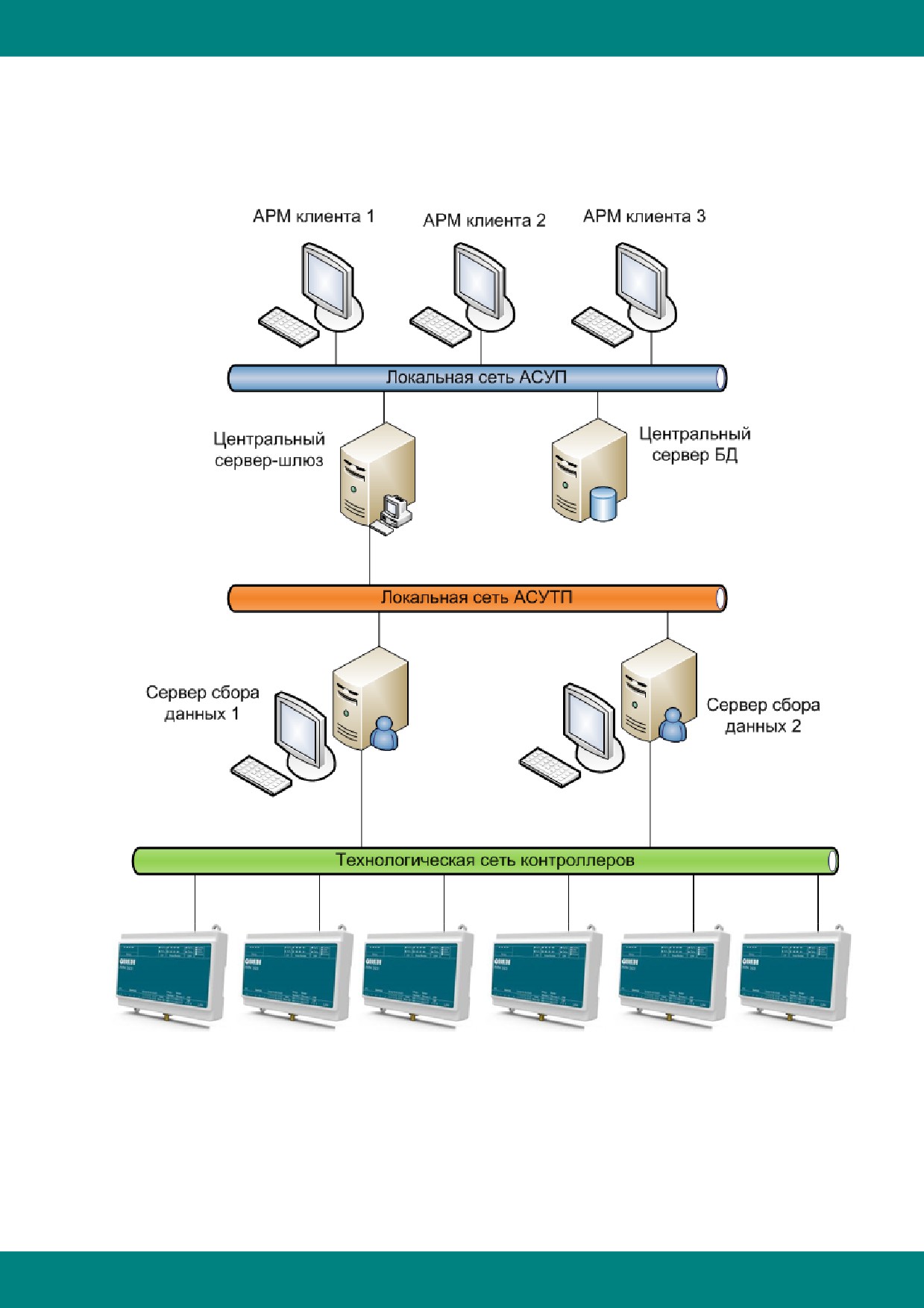

Архитектура построения системы с сетью контроллеров.

- 59 -

содержание      ..       1      2     ..

///////////////////////////////////////
