ПКП1Т Прибор контроля положения задвижки или затвора. Руководство по эксплуатации - часть 2



32

При прокладке кабелей следует выделить линии связи, соединяющие прибор с датчиком в

самостоятельную  трассу,  располагая  ее  отдельно  от  силовых  кабелей,  а  также  от кабелей,
создающих высокочастотные и импульсные помехи.

Для  защиты  входных  устройств  прибора  от  влияния  промышленных  электромагнитных

помех линию связи прибора с датчиком рекомендуется экранировать. В качестве экранов могут
быть  использованы  как  специальные  кабели  с  экранирующими  оплетками,  так  и  заземленные
стальные трубы подходящего диаметра.

Соединение общей точки схемы прибора с заземленными частями объекта запрещается.

5.3

Подключение прибора

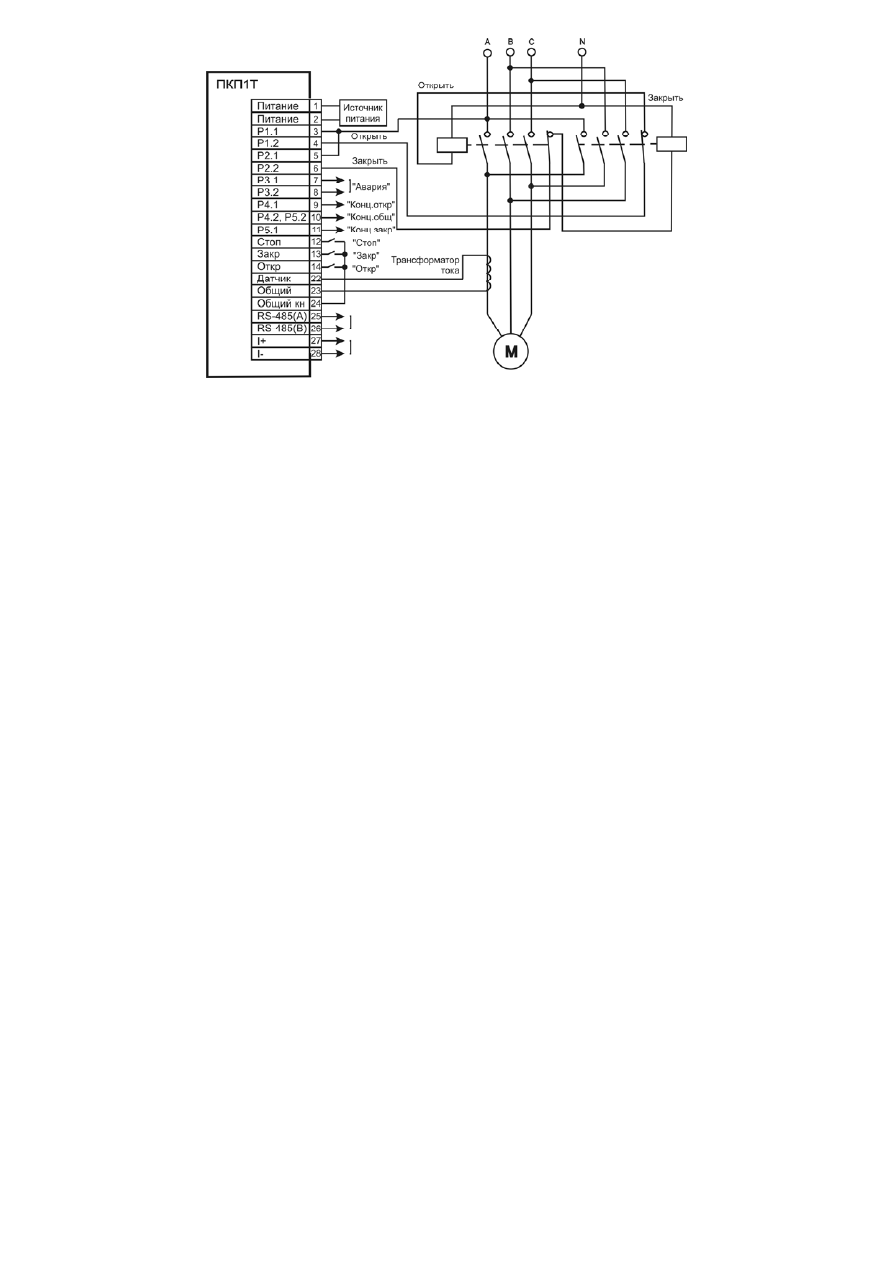

Подключение  прибора  к  сети  питания  и  исполнительным  устройствам  управления

производится  по  схеме,  приведенной  в  Приложении  Б,  с  соблюдением  изложенной  ниже
последовательности действий:

–

произвести  подключение  прибора  к  исполнительным  механизмам  и  внешним
устройствам, а также к источнику питания;

–

подключить датчик к прибору с помощью проложенной линии связи;

–

подключить линию связи «прибор – датчик» к входам прибора.

Внимание!

1

Для  защиты  входных  цепей  прибора  от  возможного  пробоя  зарядами  статического

электричества,  накопленного  на  линии  связи  «прибор – датчик»,  перед  подключением  к
клеммнику прибора их жилы следует на время от 1 до 2 с соединить с винтом заземления щита.

2

Датчик должен быть электрически изолирован от внешнего оборудования.

3

Рекомендуется использовать прибор совместно с фильтрами ОВЕН БСФ.

6

Режимы работы и настройка прибора

6.1

Общие указания

Прибор может функционировать в одном из двух режимов:
–

«

РАБОТА»;

–

«

ПРОГРАММИРОВАНИЕ».

6.2

Программирование

6.2.1

Общие указания

Режим  «ПРОГРАММИРОВАНИЕ»  предназначен  для  установки  значений  параметров

работы  прибора  и  записи  их  в  энергонезависимую  память  прибора.  Заданные  значения

сохраняются в памяти прибора после нажатия кнопки



в режиме «редактирования».

Программируемые  параметры  прибора  сгруппированы  по  назначению.  Полный  перечень

параметров, их описание и диапазон значений приведены в Приложении В.

6.2.2

Установка значений программируемых параметров

Для входа в режим «ПРОГРАММИРОВАНИЕ» используется «длительное» нажатие кнопки

.

При входе в режим на цифровом индикаторе (ЦИ) появится запрос на ввод пароля доступа

к  редактированию  параметров  (на  экране  отображается  Р. 00).  Следует  ввести  пароль  27  (с

помощью кнопок

 /

,

на экране отображается Р. 27), нажать кнопку

.

После его ввода

на ЦИ появится название первой группы параметров (CinP, см. рисунок 6.1). Введенный пароль
(

если

он

правильный)

активен

в

течение 3

мин

после

выхода

из

режима

«

ПРОГРАММИРОВАНИЕ» и повторного ввода не требует.



33

Примечание – Пароль  доступа  к  редактированию  параметров  «27»  изменению  не

подлежит.

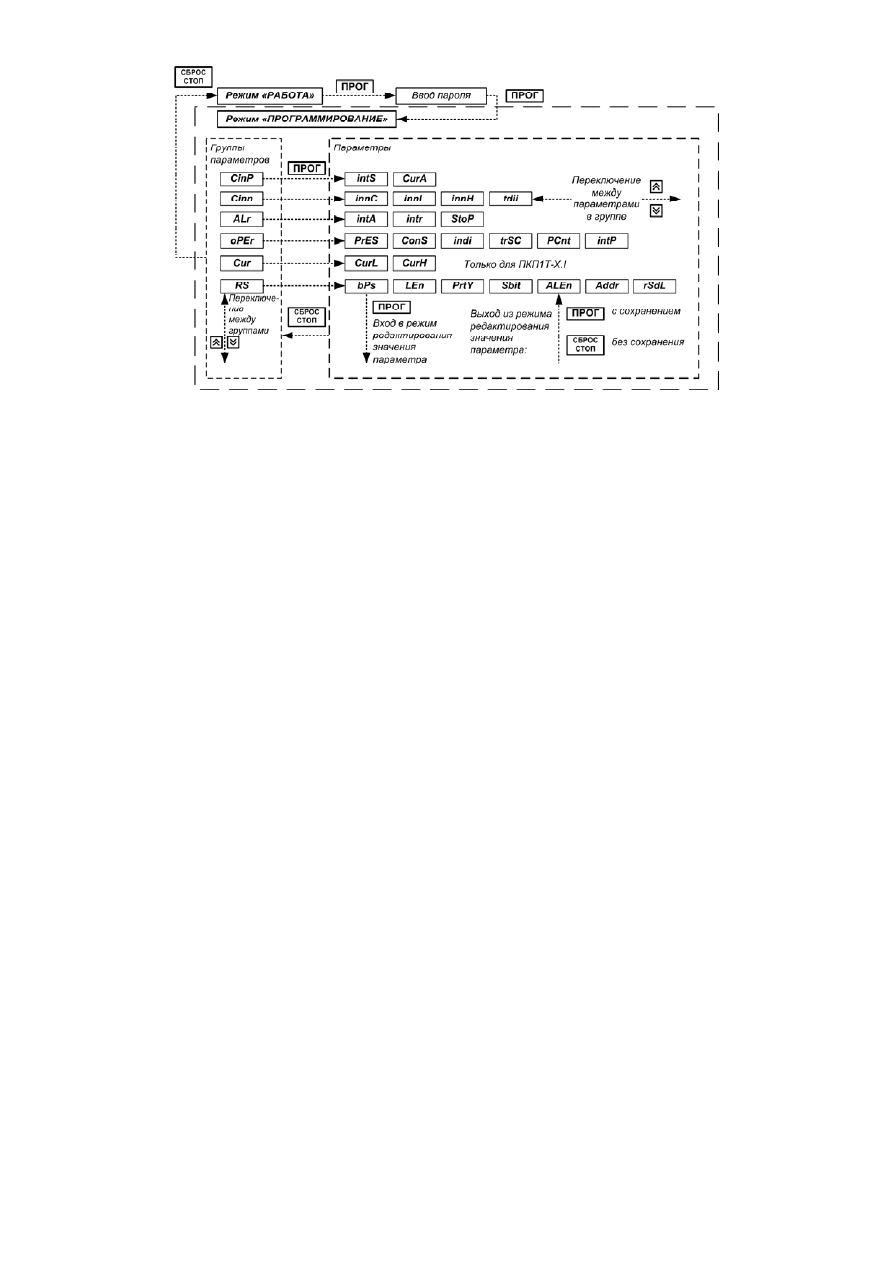

Рисунок 6.1 – Программирование прибора



34

Десятичная  точка  в  крайней  правой  позиции  возле  названия  параметра  обозначает

название группы («CinP.», «Cinn.», «ALr.», «oPEr.», «Cur.», «rS.»).

Переход к требуемой группе параметров производится кнопками

 /



Вход  в  требуемую  группу  параметров  производится  нажатием  кнопки

,

после  чего  на

экране появляется название первого параметра в группе.

Переход к требуемому параметру производится кнопками

 /

.

Для изменения значения параметра следует выполнить следующие действия:

–

нажать кнопку

;

–

с помощью кнопок



или



установить требуемое значение (см. п. 6.2.3 );

–

для выхода из режима редактирования значения параметра с его сохранением нажать

кнопку

,

для выхода без сохранения нажать кнопку

.

Выход из группы параметров производится нажатием кнопки

.

6.2.3

Особенности установки значений программируемых параметров

По нажатию кнопки



в режиме «редактирования» параметра выполняется:

–

увеличение значения – для числового ввода;

–

переход на предыдущее значение – для предопределенного ввода (списка).

По нажатию кнопки



в режиме «редактирования» параметра выполняется:

–

уменьшение значения – для числового ввода;

–

переход на следующее значение – для предопределенного ввода (списка).



35

После  нажатия  кнопки



в  режиме  «редактирования»  выполняется  проверка  на

корректность  введенного  значения,  т.е.  совместимость  со  значениями  других,  связанных  с
текущим,  параметров,  соответствие  типу,  режиму  управления  и  т.п.  При  недопустимом
значении откорректированного параметра его значение восстанавливается и выход из режима
«

редактирования» не происходит.

Параметры группы «Cinn.» должны удовлетворять условию:  innL < innC < innH (см. п. 6.2.5 ).
Для  значения  параметра  ConS = 0, 4, 5, 6, 7  ручное  переключение  режима  управления

запрещено.  При  установке  параметра  изменение  режима  управления  (при  необходимости)
выполняется автоматически.

Параметр «StoP» предназначен для ограничения хода задвижки на открытие. Полный ход

задвижки на открытие при этом ограничивается на время, установленное в параметре «StoP».
Например, если innC=1000, а StoP=200, то время хода задвижки равно 800.

Внимание!  Существует  исполнение  ПО  приборов,  когда  параметр  «StoP»  предназначен

для  ограничения  хода  задвижки  на  открытие  и  закрытие  (симметричное  ограничение).
Более подробно см. на сайте owen.ru.

Параметры  группы  «Cur.»  предназначены  для  коррекции  нижней  и  верхней  границ

выходного  тока  (для  приборов  ПКП1И.Х.I  с  дополнительным  выходом – цифроаналоговым
преобразователем «параметр-ток от 4 до 20 мА»).

Параметр  «CurL»  предназначен  для  коррекции  нижней  границы  выходного  тока (4 мА),

соответствующей  закрытому  положению  задвижки  или  затвора.  При  этом  прибор  должен
индицировать  закрытое  положение  задвижки  свечением  светодиодного  индикатора  «ЗАКР»
(

если  светится  светодиодный  индикатор  «ОТКР»,  следует  перевести  задвижку  в  закрытое

положение).

Параметр  «CurH»  предназначен  для  коррекции  верхней  границы  выходного  тока (20 мА),

соответствующей  открытому  положению  задвижки  или  затвора.  Коррекцию  значения  параметра
следует проводить, контролируя показания миллиамперметра, включенного в цепь токовой петли.



36

6.2.4

Режим «Калибровка CinP»

Переход  в  режим  «Калибровка  CinP»  осуществляется  путем  выбора  группы  параметров

«CinP.»

в режиме программирования.

Параметры  CurA  и intS группы  «CinP.»  предназначены  для  настройки  прибора  на

конкретный  объект  управления.  Перед  началом  калибровки  задвижку  необходимо  вывести  в
положение,  близкое  к  конечному,  обеспечивая  тем  самым  достаточность  ее  хода  для
выполнения калибровочного прогона.

После перехода в режим «Калибровка» (путем «длительного» нажатия комбинации кнопок



и

)

на  ЦИ  появится  приглашение  начать  прогон  (-run).  После  нажатия  кнопки



или

 (

управление импульсом по спаду/отпускание кнопки) процесс калибровки запускается и на

экране отображается текущее значение тока привода. По окончании процесса калибровки будут
выполнены останов задвижки и переход в режим просмотра «CinP.».

Примечание – При  калибровке  к  прибору  должен  быть  подключен  трансформатор,  с

которого должен поступать сигнал на Вход 4.

Значения  параметров  CurA  и intS должны  быть  несколько  больше  реально  измеренных

величин (10-15%) и поэтому определяются следующим образом:

intS = intS

реальное

 + 12.5%,

CurA = CurA

реальное

 + 12.5%.

Для аварийного прерывания процесса калибровки необходимо нажать кнопку

.


Внимание! В ходе проведения калибровки текущее положение задвижки не вычисляется и

не контролируется, поэтому после ее окончания положение задвижки, отображаемое на ЦИ не
соответствует реальному.



37

6.2.5

Режим «Калибровка Cinn»

Переход  в  режим  «Калибровка  Cinn»  осуществляется  путем  выбора  группы  параметров

«Cinn.»

в режиме программирования.

Параметры innC, innL, innH и tdii группы «Cinn.» предназначены для настройки прибора

на конкретный объект управления.

После перехода в режим «Калибровка» (путем «длительного» нажатия комбинации кнопок



38



и

)

на ЦИ появляется запрос на установку задвижки в положение «закрыта» (CLS).

Кнопками



и

 (

управление уровнем), необходимо установить задвижку в положение

«

закрыта», после чего зафиксировать положение (сброс счетчика в «0»), нажав кнопку

.

На ЦИ появится запрос на установку задвижки в положение «открыта» (oPn).

Кнопками



и

 (

управление уровнем), необходимо установить задвижку в положение

«

открыта», после чего зафиксировать положение, нажав кнопку

.

Примечание – При  калибровке  к  прибору  должен  быть  подключен  трансформатор,  с

которого должен поступать сигнал на Вход 4.

После  нажатия  кнопки



процесс  калибровки  считается  завершенным  и  выполняется

переход в режим просмотра «Cinn.».

Параметры innL, innH  группы «Cinn.» определяются следующим образом:
innL = innC – 1,
innH = innC + 5.

Внимание!

1

Если  необходимо  изменить  значения  параметров  innC, innL, innH,  при  увеличении

значений  параметров  следует  соблюдать  последовательность  изменения  параметров
innH

innCinnL, при уменьшении значений параметров – innLinnCinnH.
2

При большом времени хода задвижки от одного конечного положения к другому, команду

перевода можно выполнять с фиксацией управления, используя комбинацию кнопок



и



или



и

  (

длительное  нажатие).  Останов  в  этом  случае  будет  выполняться  кнопкой

.

Признаком включения фиксации управления является постоянное свечение индикаторов «<», «>».

6.3

Настройка прибора с ПК

Для  настройки  прибора  с  ПК  используется  интерфейс  связи RS-485. Информационный

обмен данными может осуществляться по протоколам Modbus RTU/ASCII или ОВЕН с помощью
программы «Конфигуратор ПКП1».

Для  установки  программы  на  ПК  следует  запустить  файл  Setup_CfgPKP.exe,  который

находится на диске, входящем в комплект поставки.

После  установки  программы  для  настройки  прибора  с  ПК  следует  запустить  программу

CfgPKP.exe.

В  меню  настройки  сетевых  параметров  программы  «Конфигуратор  ПКП1»

устанавливается протокол обмена и настройки порта в соответствии с текущей конфигурацией
прибора.

Программа  позволяет  установить  следующие  параметры  прибора  и  исполнительного

механизма:

–

оперативные параметры прибора;

–

параметры исполнительного механизма (задвижки);

–

настройки управления прибора;

–

сетевые настройки.



39



40

При  подключении  прибора  к OPC–серверу  следует  выбрать  из  меню  наименований

устройств запись «ПКП1 M01».

Перечень  параметров,  их  характеристики  и  диапазон  значений  приведены  в

Приложении В.

Также  посредством  программы  «Конфигуратор  ПКП1»  возможно  прямое  управление

прибором (группа «Управление»).

Справку  о  пользовании  программой  «Конфигуратор  ПКП1»  возможно  получить,  выбрав

меню Помощь | Справка.

Примечание – После  изменения  значений  оперативных  параметров  управление

задвижкой  возможно  только  после  установки  задвижки  в  крайнее  положение 0 или 100 % и
подачи команды «установить 0 (100) %» (см. Приложение В).

6.4

Программирование контроллера прибора

В  случае  необходимости  перепрограммирования  контроллера  прибора  следует  записать

файл образа программы в контроллер прибора. Для этого следует установить связь прибора с
ПК по интерфейсу RS-485 и запустить файл, который находится на диске, входящем в комплект
поставки:  PKP1T_1_00_fw.exe – для  прибора  ПКП1Т-Х,  PKP1T-I_1_00_fw.exe – для  прибора
ПКП1Т-Х.I и следовать инструкциям программы.



41

7

Техническое обслуживание

Обслуживание прибора в период эксплуатации состоит из его периодического технического

осмотра, проводимого не реже одного раза в 6 месяцев и включающего в себя:

–

очистку корпуса и клеммников прибора от пыли, грязи и посторонних предметов;

–

проверку качества крепления прибора к щиту управления;

–

проверку надежности подключения внешних связей к клеммникам.

Обнаруженные при осмотре недостатки следует немедленно устранять.
При  выполнении  работ  по  техническому  обслуживанию  прибора  соблюдать  меры

безопасности, изложенные в данном документе.

8

Маркировка

При изготовлении на прибор наносятся:
–

условное обозначение панели;

–

степень защиты по ГОСТ 14254;

–

род питающего тока и напряжение питания,

–

потребляемая мощность;

–

класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

–

заводской номер панели и год выпуска;

–

товарный знак.


На потребительскую тару наносится:
–

условное обозначение панели;

–

заводской номер панели и год выпуска.







42

9

Транспортирование и хранение

9.1

Приборы  транспортируются  в  закрытом  транспорте  любого  вида.  Крепление  тары  в

транспортных  средствах  производится  согласно  правилам,  действующим  на  соответствующих
видах транспорта.

9.2

Условия  транспортирования  должны  соответствовать  условиям 5 по  ГОСТ 15150  при

температуре окружающего воздуха от минус 25 до 55 °С с соблюдением мер защиты от ударов
и вибраций.

9.3

Перевозку панелей осуществлять в транспортной таре поштучно или в контейнерах.

9.4

Условия  хранения  панелей  в  таре  на  складе  изготовителя  и  потребителя  должны

соответствовать условиям 1 по ГОСТ 15150. В воздухе не должны присутствовать агрессивные
примеси. Панели следует хранить на стеллажах.

10

Комплектность

Прибор







1

шт.

Паспорт







1

экз.

Руководство по эксплуатации



1

экз.

Гарантийный талон





1

экз.


Примечание – Изготовитель  оставляет  за  собой  право  внесения  дополнений  в

комплектность изделия. Полная комплектность указывается в паспорте на прибор.










43

11

Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации 24 месяца со дня продажи.
В  случае  выхода  прибора  из  строя  в  течение  гарантийного  срока  при  соблюдении

пользователем  условий  эксплуатации,  транспортирования,  хранения  и  монтажа  предприятие
изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи изделия в ремонт содержатся в паспорте и в гарантийном талоне.

Приложение А. Габаритный чертеж

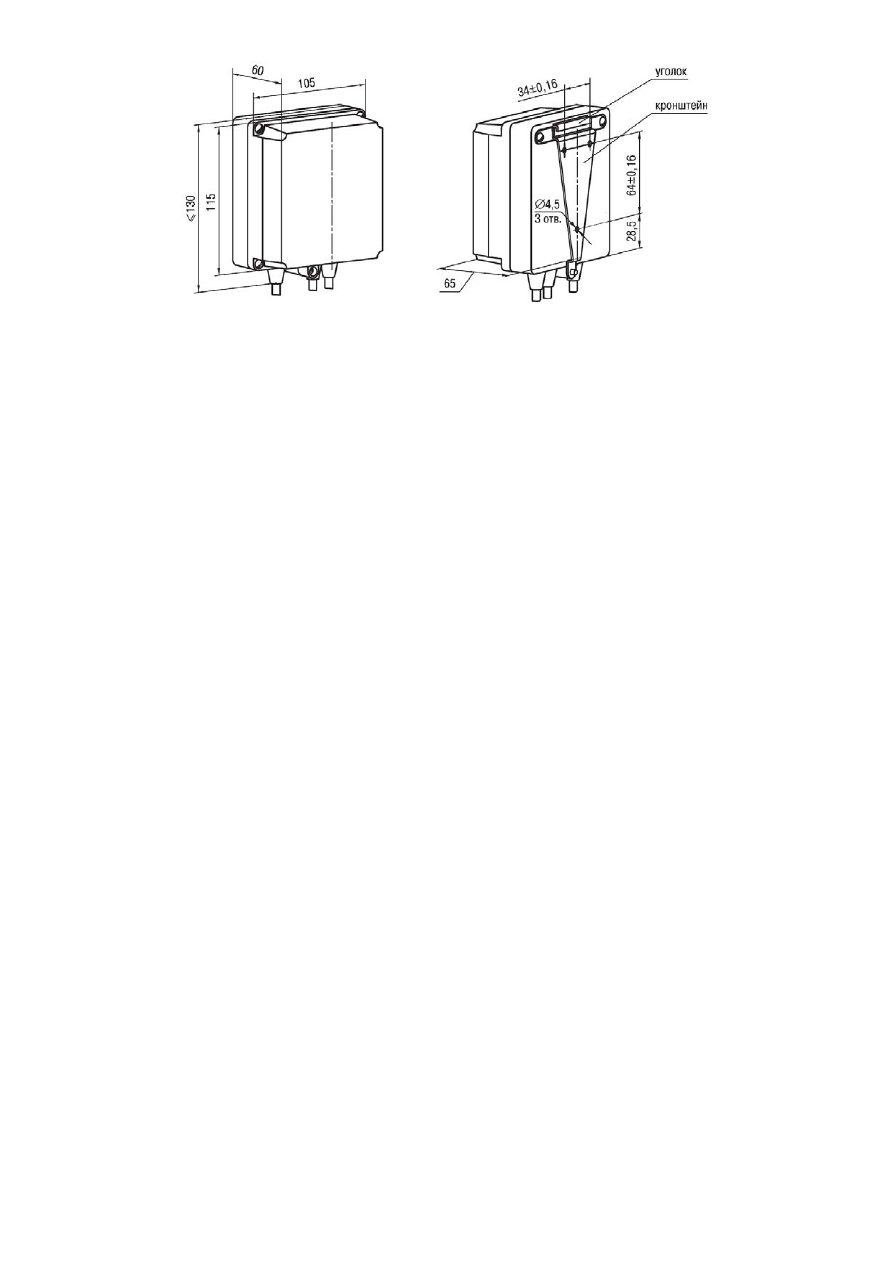

Рисунок А.1 – Прибор настенного крепления Н








44

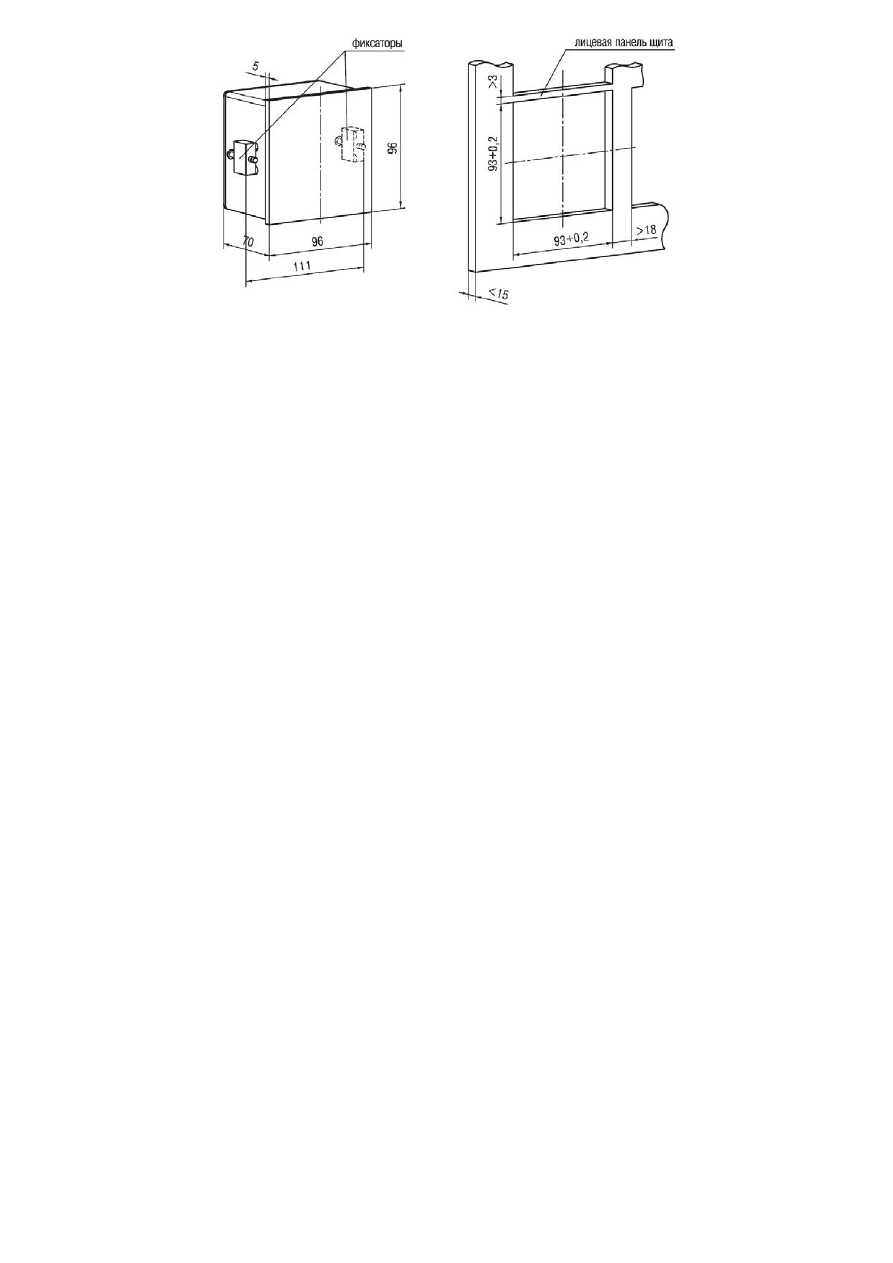

Рисунок А.2 – Прибор щитового крепления Щ1





45

Приложение Б. Входные цепи и схема подключения прибора

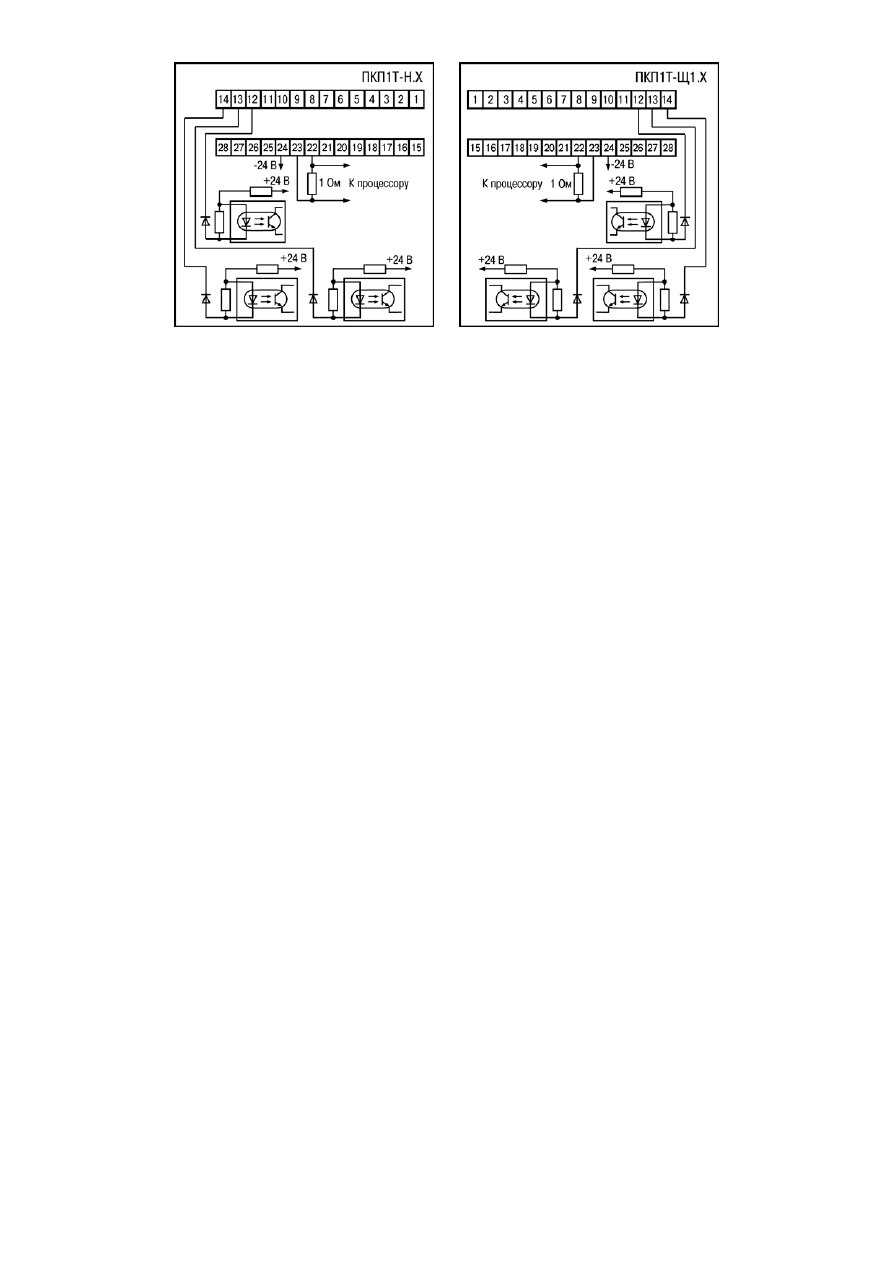

Рисунок Б.1 – Входные цепи прибора

Примечания
1

Контакты 1 и 15, 2 и 16, 3 и 17, 4 и 18, 5 и 19, 6 и 20 попарно соединены между собой.

2

В ПКП1Т-Н.Х объединенный клеммник контактов 15-19 не устанавливается.



46

3

Клемма, обозначенная на шильдике «NC», не используется.



Рисунок Б.2 – Схема подключения прибора



47



48

Приложение В. Таблица параметров

Таблица В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН/

hash



Заводские

настройки

Примечание

Holding Registers (

чтение/запись. Modbus: функция 0х03 / функция 0x06, 0х10)

Группа CinP

2500 (

мc)

в конфигураторе

2,5 (

сек)

в меню прибора

Длительность

пускового момента



WORD

2

байта

от 100

до 30000

0x0000

intS

1)

0x0EDB



шаг – 0,1 cек

10000 (

мА)

в конфигураторе

Порог срабатывания

защиты по току

перегрузки

WORD

от 0 до 65535 0x0001

CurA

1)

0xD1E4

10 (

А)

в меню прибора

Группа Cinn

1200 (

х0,1 cек)

в конфигураторе

12,0 (x10 c

ек)

в меню прибора

Время полного хода

задвижки



WORD

от 50 до 35950 0x0002

innC

1)

0x7DBE



ед. мл. р. = 0,1 cек

1190 (

х0,1 cек)

в конфигураторе

11,9 (x10 c

ек)

в меню прибора

Минимальное время WORD

от 40 до 35340 0x0003

innL

1)

0x89F0



ед. мл. р. = 0,1 cек

1250 (

х0,1 cек)

в конфигураторе

12,5 (x10 c

ек)

в меню прибора

Максимальное время  WORD  от

 110

до

36000

0x0004

innH

1)

0x5FED



ед. мл. р. = 0,1 cек





49

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)



Заводские

настройки

Примечание

Точность отображения
времени хода
задвижки

2)



WORD

от 0 до 1

0x0005

Tdii

1)

0x6C24

1

Задает положение
десятичной точки
при отображении
на ЦИ времени
хода задвижки:
0 – 0597

сек;

1 – 597,4

сек

Группа ALr

2000

 (

мc)



в конфигураторе

2

 (c

ек)



в меню прибора

Время задержки
срабатывания
защитного отключения

WORD

от 100 до

25000

0x0006

intA

0xDCB9





шаг – 0,1 cек

2000

 (

мс)



в конфигураторе

2

 (c

ек)



в меню прибора

Время запрета
реверсивного
включения

WORD

от 100 до

20000

0x0007

Intr

0x0B9A





шаг – 0,1 cек

0

 (

х0,1 cек)



в конфигураторе

0

 (c

ек)



в меню прибора

Ограничение хода
задвижки на открытие

WORD

от 0 до 35950 0x0008

StoP

0xBE37





время до полного
открытия
ед. мл. р. = 0,1 cек.

0 –

нет

ограничения



50

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)

Заводские

настройки

Примечание

Группа oPEr

Режим дожатия в
концевых положениях

WORD

от 0 до 2

0x0009

PrES*

0x2927

0

0 –

с дожатием в

обоих конечных
положениях,
1 –

с дожатием

при закрытии,
2 –

без дожатия

Тип управления
прибором

WORD

от 0 до 7

0x000A

ConS*

0xD4CB

1



МУ / ДУ

0 – [–] / [

А],

1 – [

А] / [А],

2 – [

А] / [Б],

3 – [

Б] / [Б],

4 – [

В] / [В],

5 – [

Г] / [Г],

6 – [

Д] / [–],

7 – [

Д] / [–].

Для режимов 0, 4,
5, 6, 7
переключение
МУ/ДУ запрещено



51

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)

Заводские

настройки

Примечание

Значение, выводимое
на ЦИ

WORD

от 0 до 2

0x000B

indi*

0x8CA7

0

0 –

процент

открытия
задвижки,
1 –

время от

закрытия,
2 –

значение тока

в цепи привода

Код коэффициента
трансформации

WORD

от 0 до 10

0x000C

trSC*

0x1075

0

Используется для
определения
значения тока в
обмотке двигателя
привода, зависит
от характеристик
трансформатора
см. п. 3.2.2





52

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)

Заводские

настройки

Примечание

Параметр зарезервирован

PCnt

100 (

мс)

в конфигураторе

0,1 (

сек)

в меню прибора

Коррекция времени
хода после останова
задвижки

WORD

от 0 до 35535 0x000E

intP

0xA73F



Корректирует

значение времени

хода до/после

останова (см.

п. 3.2.6



53

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)

Заводские

настройки

Примечание

Группа Cur
Коррекция нижней
границы выходного
тока (4 мА)

WORD

от 0 до 1022

0x000F

CurL

0xAB8A

0

Для прибора с
токовым выходом

Коррекция верхней
границы выходного
тока (20 мА)



WORD

от 1 до 1023

0x0010

CurH

0x7D97

1023

Для прибора с
токовым выходом

Группа rS

Скорость обмена

WORD

(2

байта)

от 0 до 8

0x0011

bPS*



0xB760

2

0 = 2,4 kbps;
1 = 4,8 kbps;
2 = 9,6 kbps;
3 = 14,4 kbps;
4 = 19,2 kbps;
5 = 28,8 kbps;
6 = 38,4 kbps;
7 = 57,6 kbps;
8 = 115,2 kbps

Длина слова данных

3)

 WORD

от 0 до 1

0x0012

LEn*

0x523F

1

0 – 7

бит,

1 – 8

бит

Четность

3)

 WORD

от 0 до 2

0x0013

PrtY*

0xE8C4

0

0 – PARITY_NO,
1 – PARITY_EVEN,
2 – PARITY_ODD



54

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)

Заводские

настройки

Примечание

Количество стоп-
битов

3)



WORD

от 0 до 1

0x0014

Sbit*

0xB72E

0

0 – 1

стоп-бит,

1 – 2

стоп-бита

Длина сетевого
адреса



WORD

от 0 до 1

0x0015

A.LEn*

0x1ED2

0

0 – 8

бит,

1 – 11

бит

Базовый адрес
прибора

WORD

от 1 до 255/

от 1 до 2047

0x0016

Addr

0x9F62

16

Диапазон указан
для протокола
Modbus /

ОВЕН

Задержка ответа от
прибора по RS-485

WORD

от 0 до 45

0x0017

rS.dL*

0xCBF5

2

мс

Другие
Установить режим
управления**

WORD

от 0 до 1

0x0018

CtrL*



0x6C93

0

1 –

ДУ,

0 –

РУ

Установить  задвижку
в заданное положение



WORD

от 0 до 1000

0x0019

CSEt

0x5E09

0

ед. мл. р. = 0,1%





55

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)



Заводские

настройки

Примечание

Input Registers (

чтение, Modbus: функция 0x04)

Общие

Название прибора Char[8]

Строка из 8

символов

0x0000
0x0001
0x0002
0x0003

dEv

0xD681

PKP1T-I



PKP1T



–

для прибора с

токовым выходом
–

для прибора без

токового выхода
(

латиница)

Версия ПО Char[4]

Строка из 4

символов

0x0004
0x0005

vEr

0x2D5B

1.00

Код сетевой ошибки WORD от 0 до 255

0x0006

n.Err*

0x0233

0

при последнем
обращении к
прибору





56

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)



Заводские

настройки

Примечание

Оперативные

Положение задвижки WORD от 0 до 1000  0х0007

dPrC

0x6815

–

Текущее положение
задвижки (процент
открытия),
ед. мл. р. = 0,1%

Положение задвижки WORD от 0 до 36000 0х0008

dTME

0xF82D

–

Текущее положение
задвижки, (время от
закрытия),
ед. мл. р. = 0,1 c

Значение тока привода WORD  от 0 до 65530 0x0009

dcur



0x0658



–

ед. мл. р. = 10 мА





57

Продолжение таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)



Заводские

настройки

Примечание

Состояние прибора WORD

От 0

до 0x00FF

0x000A

dStt*

0xC445

–

Битовая маска

текущего состояние

прибора

0 –

нет события,

1 –

есть событие:

бит 0: полное

закрытие,

бит 1: движение на

закрытие,

бит 2: движение на

открытие,

бит 3: полное

открытие,

бит 4: авария

привода,

бит 5: перегруз,

бит 6:

проскальзывание,

бит 7: режим

управления:

1 –

ДУ,

0 –

РУ





58

Окончание таблицы В.1

Назначение

Тип

Диапазон

Адрес

Modbus

Имя

ОВЕН

(hash)



Заводские

настройки

Примечание

Команды управления (запись, Modbus: функция 0х05)

Открыть задвижку WORD

0x0000

CoPn

0x1C18

–

Закрыть задвижку WORD

0x00FF 0x0001

CCLS

0x589B

–

Остановить задвижку WORD  0x00FF

0x0002

CStP

0xDB4C

–

Сброс флагов
аварийного состояния

WORD 0x00FF  0x0003

CECL

0x2B06

–

Для выполнения
функций записать:
–

для Modbus

любое значение,
–

для ОВЕН –

0x00FF



1)

 –

Параметры определяются в ходе калибровки.

2)

 –

вспомогательный параметр, значение 1 применяется только при innC < 10000.

3)

 –

не поддерживаются конфигурации сетевых настроек с сочетаниями параметров:

– Len = 0, PrtY = 0, Sbit = 0;
– Len = 1, PrtY = 1, Sbit = 1;
– Len = 1, PrtY = 2, Sbit = 1.
* –



для протокола ОВЕН параметры имеют длину 1 байт.

** –

ручное управление (РУ) – кнопками, расположенными на лицевой панели прибора или

командами управления по интерфейсу RS-485;
дистанционное управление (ДУ)– по внешним сигналам, поступающим на входы управления.



59

Лист регистрации изменений

Номера листов (стр.)

№

изменения

измен.

заменен.

новых

аннулир.

Всего

листов

(

стр.)

Дата

внесения

Подпись
