Эксплуатация



контроллера





96

В



таблице

 8.3

представлены



коды



ошибок



измерений



контроллера



и



необходимые



соответствующие



реакции



пользователя

.

Таблица

 8.3 –

Коды



ошибок



измерений



контроллера



ТРМ

133

М



Код



Текст



на



ЖКИ



Расшифровка



Действия



пользователя



0

Ошибка



имерит

.

Измеренное



значение



заведомо



не



верно



Внутренняя



ошибка



контроллера

.

Перезагрузить



контроллер

,

если



не



помогает

 –

отправить



в



ремонт

.

6

Нет



данных



Нет



данных



измерения



Подождать

 3…5

сек

.

7

Датчик



отключён



Датчик



отключен



Включить



сооветствующий



вход



в



параметре



конфигурация

\

аналоговые



вх

\

Тип



входа

 x (x=1…8).

8

Высокая

 t

ХС



ТП



Велика



температура



холодного



спая

,

регистрирующего



температуру



контроллера



9

Низкая

 t

ХС



ТП



Мала



температура



холодного



спая

,

регистрирующего



температуру



контроллера



Температура



контроллера



не



соответствует



условиям



эксплуатации

, –

привести



в



норму

;

Ошибка



калибровки

, –

провести



калибровку



заново

;

3)

Аппаратная



ошибка

, –

перезапустить



контроллер

,

если



не



помогает

, –

обратиться



в



ремонт

.

a

Значение



велико



Вычисленное



значение



слишком



велико



Неправильно



установлен



тип



датчика

, –

проверить

,

установить



правильно

;

Датчик



ненадежно



подключен

, –

проверить



надежность



крепления



датчика

;

Датчик



неисправен

, –

заменить

;

Датчик



измеряет



температуру



выше



допускаемой

, –

выбрать



другой



датчик

;

Аппаратная



ошибка

, –

перезапустить



контроллер

,

если



не



помогает

, –

обратиться



в



ремонт

.

b

Значение



мало



Вычисленное



значение



слишком



мало



Неправильно



установлен



тип



датчика

, –

проверить

,

установить



правильно

;

Датчик



ненадежно



подключен

, –

проверить



надежность



крепления



датчика

;

Датчик



неисправен

, –

заменить

;

Датчик



измеряет



температуру



ниже



допускаемой

, –

выбрать



другой



датчик

;

Аппаратная



ошибка

, –

перезапустить



контроллер

,

если



не



помогает

, –

обратиться



в



ремонт

.

c

Короткое



зам



Короткое



замыкание

 (

данная



индикация



не



возникает



при



КЗ



с



датчиком



на



входе



типа

 «

термо

-

пара

»

или

 «

унифицированный



датчик



по



напряжению



и



току

»)

Замкнуты



накоротко



входы



контроллера

, –

устранить

;

Неправильно



подключен



датчик

, –

устранить

;

Неправильно



выбран



тип



датчика

, –

поменять



in-t;



Датчик



неисправен

, –

заменить

;

Аппаратная



ошибка

, –

перезапустить



контроллер

,

если



не



помогает

, –

обратиться



в



ремонт

.

d

Обрыв



датчика



Обрыв



датчика

 (

данная



индикация



не



возникает



при



обрыве

 «

унифицированного



датчика



по



напряжению



и



току

»)

Датчик



не



подключен



к



соответствующему



входу

, -

подключить

;

Датчик



неправильно



подключен

, –

подключить



правильно

;

Неправильно



выбран



тип



датчика

, –

поменять



in-t

;

Датчик



неисправен

, –

заменить

;

Аппаратная



ошибка

, –

перезапустить



контроллер

,

если



не



помогает

, –

обратиться



в



ремонт

.

e

Нет



связи

 c

АЦП



Отсутствие



связи



с



АЦП



Внутренняя



Аппаратная



ошибка

, –

перезапустить



контроллер

;

если



не



помогает

, –

обратиться



в



ремонт

.

f

Ошибка



калибр

.

Некорректный



калибровочный



коэффициент



Неисправен



контроллер

, -

обратиться



в



ремонт

.

8

Эксплуатация



контроллера




97

В



таблице

 8.4

представлены



состояния



устройств



аварийной



сигнализации

 –

лампы



и



ревуна

 –

в



режимах



контроллера

.

Таблица

 8.4 -

Состояния



устройств



аварийной



сигнализации



в



режимах



контроллера



Условия



включения



аварийной



сигнализации



при



входе



в



режим



в



режиме



Режим



Лампа



Ревун



Лампа



Ревун



ОСТАНОВ



Вкл

.

Вкл

.

Вкл

.

Вкл

.

ПРОГРЕВ



Выкл

.

Выкл

.

Выкл

.

Выкл

.

НАГРЕВ



Выкл

.

Выкл

.

1.

При



аварии



датчика



Дпол



при



условии

 «

Тип



датчика

 7»!= «

НЕТ



ДАТЧИКА

».

2.

При



С

2=1.

Выкл

.

ВЕНТИЛЯЦ



Выкл

.

Выкл

.

1.

При



аварии



любого



из



датчиков



Дпол



Ткомн



при



условии

 «

Тип



датчика

 7»!= «

НЕТ



ДАТЧИКА

»

и



«

Тип



датчика

 4»!= «

НЕТ



ДАТЧИКА

»

соответственно

.

2.

При



С

2=1.

1.

При



аварии



Ткомн



при



условии

 «

Тип



датчика

 4»!= «

НЕТ



ДАТЧИКА

».



ОХЛАЖДЕН



Выкл

.

Выкл

.

1.

При



аварии



любого



из



датчиков



Дпол



Ткомн



при



условии

 «

Тип



датчика

 7»!= «

НЕТ



ДАТЧИКА

»

и



«

Тип



датчика

 4»!= «

НЕТ



ДАТЧИКА

»

соответственно



2.

При



С

2=1.



Выкл

.

ДЕЖ

.

ЗИМА



Выкл

.

Выкл

.

1.

При



аварии



любого



из



датчиков



Дпол



Ткомн



при



условии

 «

Тип



датчика

 7»!= «

НЕТ



ДАТЧИКА

»

и



«

Тип



датчика

 4»!= «

НЕТ



ДАТЧИКА

»

соответственно



2.

При



аварии



любого



из



датчиков



Тн



Тпр

.

3.

При



С

5=1.

4.

Если



при



входе



в



режим



было



С

1=1 ||

C2=1 ||

С

6=1



1.

При



аварии



датчика



Ткомн



при



условии

 «

Тип



датчика



4»!= «

НЕТ



ДАТЧИКА

».

2.

При



аварии



любого



из



датчиков



Тн



Тпр

.

3.

При



С

5=1.

4.

Если



при



входе



в



режим



было



С

1=1 ||

С

6=1



ДЕЖ

.

ЛЕТО



Выкл

.

Выкл

.

1.

При



аварии



любого



из



датчиков



Дпол



Ткомн



при



условии

 «

Тип



датчика

 7»!= «

НЕТ



ДАТЧИКА

»

и



«

Тип



датчика

 4»!= «

НЕТ



ДАТЧИКА

»

соответственно

.

2.

При



аварии



любого



из



датчиков



Тн



Тпр

.

3.

При



С

5=1.

4.

Если



при



входе



в



режим



было



С

1=1 ||

C2=1 ||

С

6=1



1.

При



аварии



датчика



Ткомн



при



условии

 «

Тип



датчика



4»!= «

НЕТ



ДАТЧИКА

».

2.

При



аварии



любого



из



датчиков



Тн



Тпр

.

3.

При



С

5=1.

4.

Если



при



входе



в



режим



было



С

1=1 ||

С

6=1



АНР



Тпр



З



Выкл

.

Выкл

.

Выкл

.

Выкл

.

АНР



Тпр



Л



Выкл

.

Выкл

.

Выкл

.

Выкл

.



Разделы

 9-10





98

9

Меры



безопасности



9.1

По



способу



защиты



от



поражения



электрическим



током



контроллер



соответствует



классу

 II

по



ГОСТ

 12.2.007.0-75.

9.2

В



контроллере



используется



опасное



для



жизни



напряжение

.

При



установке



контроллера



на



объекте

,

а



также



при



устранении



неисправностей



и



техническом



обслуживании



необходимо



отключить



контроллер



и



подключаемые



устройства



от



сети

.

9.3

Не



допускается



попадание



влаги



на



выходные



контакты



выходного



разъема



и



внутренние



электроэлементы



контроллера

.

Запрещается



использование



контроллера



в



агрессивных



средах



с



содержанием



в



атмосфере



кислот

,

щелочей

,

масел



и



т

.

п

.

9.4

Подключение

,

регулировка



и



техобслуживание



контроллера



должны



производиться



только



квалифицированными



специалистами

,

изучившими



настоящее



руководство



по



эксплуатации

.



10

Техническое



обслуживание



10.1

При



выполнении



работ



по



техническому



обслуживанию



контроллера



соблюдать



меры



безопасности

,

изложенные



в



разделе

 9.

10.2

Технический



осмотр



контроллера



проводится



обслуживающим



персоналом



не



реже



одного



раза



в

 2

года



и



включает



в



себя



выполнение



следующих



операций

:





очистку



корпуса



контроллера

,

а



также



его



клеммных



колодок



от



пыли

,

грязи



и



посторонних



предметов

;





проверку



качества



крепления



контроллера



на

 DIN-

рейке

;





проверку



качества



подключения



внешних



связей

.

Обнаруженные



при



осмотре



недостатки



следует



немедленно



устранить

.

10.3

Замена



элемента



питания



встроенных



часов



контроллера

,

рассчитанного



на



работу



в



течение

 6

лет



с



момента



изготовления

,

осуществляется



по



истечении



срока



службы

,

а



также



ранее

,

в



случае



выявления



сброса



встроенных



часов



контроллера



при



отключении



питания

.

Последовательность



выполнения



замены



элемента



следующая

:

1)

Аккуратно



поддев



отверткой



с



правой



стороны



верхнюю



крышку



корпуса

,

открыть



корпус



контроллера

.

2)

Вынуть



шлейф



из



нижней



платы

.

3)

Извлечь



использованный



элемент



питания

.

4)

Установить



новый



элемент



питания



типа

 CR2032.

5)

Вставить



межплатный



шлейф



в



нижнюю



плату

.

6)

Собрать



корпус



контроллера

.

7)

Подключив



питание



контроллера

,

настроить



часы



контроллера

.

8)

Выключить



питание



контроллера

.

9)

Через



время



не



менее

 20

сек



включить



питание



и



проверить



работу



часов

.






Разделы

 11-14



99

11

Маркировка



11.1

Маркировка



контроллера



соответствует



ГОСТ

 26830,

ГОСТ

 30668,

требованиям



ТУ



на



контроллер

.

11.2

На



контроллере



нанесены

:





условное



обозначение



контроллера

;





степень



защиты



по



ГОСТ

 14254;





род



питающего



тока



и



напряжение



питания

;





потребляемая



мощность

;





класс



защиты



от



поражения



электрическим



током



по



ГОСТ



Р



МЭК

 60950





знак



соответствия



по



ГОСТ



Р

 50460;





заводской



номер



контроллера



и



год



выпуска

.

11.3

На



потребительскую



тару



нанесена



маркировка

,

содержащая



следующие



сведения

:





наименование



контроллера

;





заводской



номер



контроллера



и



год



выпуска

.

12

Комплектность



Контроллер





–

1

шт

.

Паспорт





–

1

экз

.

Руководство



по



эксплуатации





 – 1

экз

.

Гарантийный



талон





–

1

экз

.

Примечание

  -

Изготовитель



оставляет



за



собой



право



внесения



дополнений



в



комплектность



изделия

.

Полная



комплектность



указана



в



паспорте



контроллера

.

13

Гарантийные



обязательства



13.1

Изготовитель



гарантирует



соответствие



контроллера



требованиям



ТУ



при



соблюдении



условий



эксплуатации

,

транспортирования

,

хранения



и



монтажа

.

13.2

Гарантийный



срок



эксплуатации

 12

месяцев



со



дня



продажи

.

13.3

В



случае



выхода



контроллера



из



строя



в



течение



гарантийного



срока

,

при



соблюдении



пользователем



условий



эксплуатации

,

транспортирования

,

хранения



и



монтажа

,

предприятие



изготовитель



обязуется



осуществить



его



бесплатный



ремонт



или



замену

.

13.4

Порядок



передачи



изделия



в



ремонт



содержатся



в



паспорте



и



в



гарантийном



талоне

.

14

Транспортирование



и



хранение



14.1

Контроллеры



транспортируются



в



закрытом



транспорте



любого



вида

.

Крепление



тары



в



транспортных



средствах



должно



производиться



согласно



правилам

,

действующим



на



соответствующих



видах



транспорта

.

14.2

Условия



транспортирования



должны



соответствовать



условиям

 5

по



ГОСТ

 15150-69

при



температуре



окружающего



воздуха



от



минус

 25

до

 +55 °

С



с



соблюдением



мер



защиты



от



ударов



и



вибраций

.

14.3

Перевозку



осуществлять



в



транспортной



таре



поштучно



или



в



контейнерах

.

14.4

Условия



хранения



в



таре



на



складе



изготовителя



и



потребителя



должны



соответствовать



условиям

 1

по



ГОСТ

 15150-69.

В



воздухе



не



должны



присутствовать



агрессивные



примеси

.

14.5

Контроллеры



следует



хранить



на



стеллажах

,

обеспечивающих



свободный



доступ



к



ним

.

Расстояние



между



стенами

,

полом



хранилища



и



контроллерами



должно



быть



не



менее

 100

мм

.

Приложение



А

.

Габаритный



чертеж





100

Приложение



А

.

Габаритный



чертеж

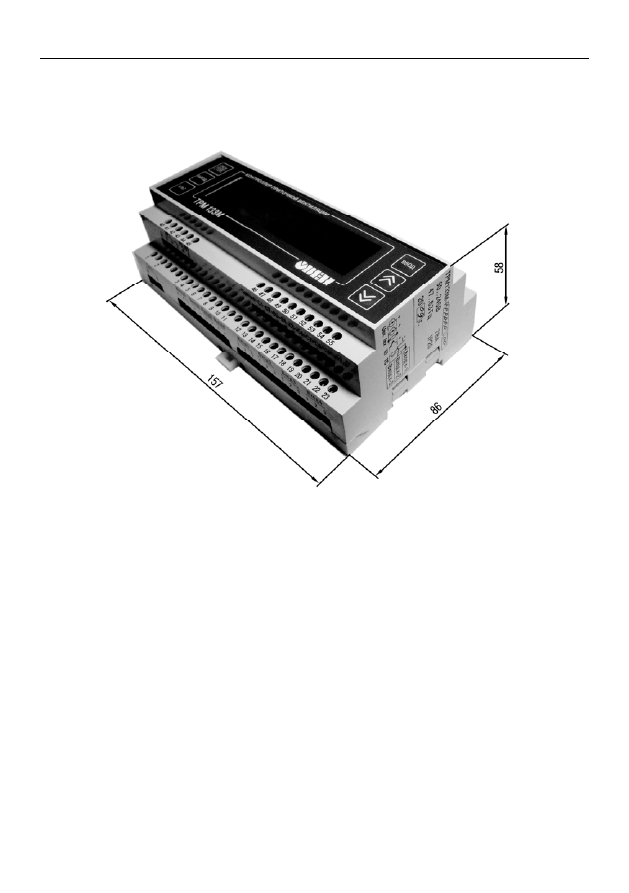

Рисунок



А

.1 –

Корпус



для



крепления



на

 DIN-

рейку

 35

мм






Приложение



Б

.

Схемы



подключения




101

Приложение



Б

.

Схемы



подключения



Назначение



контактов



клеммой



колодки



контроллера



приведено



в



таблице



Б

.1.

Таблица



Б

.1 –

Назначение



контактов



клеммой



колодки



контроллера



Номер



контакта



Назначение



Номер



контакта



Назначение



1

Питание



(

Сеть

)

31

Вход

 6 (3)

2

Питание



(

Сеть

)

32

Вход

 6 (2)

3

Выход

 1-1

33

Вход

 6 (1)

4

Выход

 1-2

34

Вход

 7 (3)

5

Выход

 1-3

35

Вход

 7 (2)

6

Выход

 2-1  (+)

36

Вход

 7 (1)

7

Выход

 2-2  (–)

37

Вход

 8 (3)

8

Выход

 3-1  (+)

38

Вход

 8 (2)

9

Выход

 3-2  (–)

39

Вход

 8 (1)

10

Выход

 4-1  (+)

40

Подключение



модуля



МР

1 (W)

11

Выход

 4-2  (–)

41

Подключение



модуля



МР

1 (X)

12

Вход

 1 (1)

42

Подключение



модуля



МР

1 (Y)

13

Вход

 1 (2)

43

Подключение



МР

1

модуля

 (Z)

14

Вход

 1 (3)

44

RS-485 (A)

15

Вход

 2 (1)

45

RS-485 (B)

16

Вход

 2 (2)

46

Общий



контакт



для



дискретных



входов



1…4 (Comm1)

17

Вход

 2 (3)

47

Дискретный



вход

 1 (C1)

18

Вход

 3 (1)

48

Дискретный



вход

 2 (C2)

19

Вход

 3 (2)

49

Дискретный



вход

 3 (C3)

20

Вход

 3 (3)

50

Дискретный



вход

 4 (C4)

21

Вход

 4 (1)

51

Дискретный



вход

 5 (C5)

22

Вход

 4 (2)

52

Дискретный



вход

 6 (C6)

23

Вход

 4 (3)

53

Дискретный



вход

 7 (C7)

24

Выход

 6 (–)

54

Дискретный



вход

 8 (C8)

25

Выход

 6 (+)

55

Общий



контакт



для



дискретных



входов



5…8 (Comm2)

26

Выход

 5 (–)

56–61

DBGU (

для



программирования



контроллера

)

27

Выход

 5 (+)

62

Источник



напряжения



минус

 24

В



28

Вход

 5 (3)

63

Источник



напряжения



плюс

 24

В



29

Вход

 5 (2)

RJ45

RS-232 (

подключение



к



ПК

)

30

Вход

 5 (1)







Приложение



Б

.

Схемы



подключения





102



Рисунок



Б

.1 –

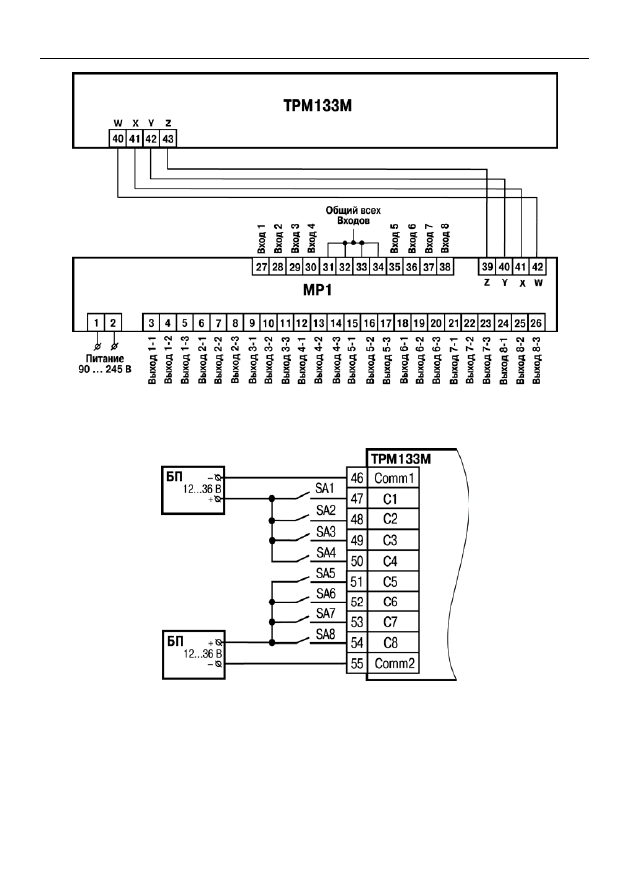

Схема



подключения



ТРМ

133

М

-04

и



модуля



МР

1





Рисунок



Б

.2 –

Подключение



датчиков



к



дискретным



входам



Примечания



1)

Группы



входов



С

1…

С

4

и



С

5…

С

8

гальванически



развязаны

.

2)

Можно



использовать



встроенный



блок



питания

:

один



общий



или



два



разных

.

3)

При



использовании



одного



БП



клеммы

 Comm1

и

 Comm2

необходимо



объединить

.

Приложение



Б

.

Схемы



подключения




103



Рисунок



Б

.3 –

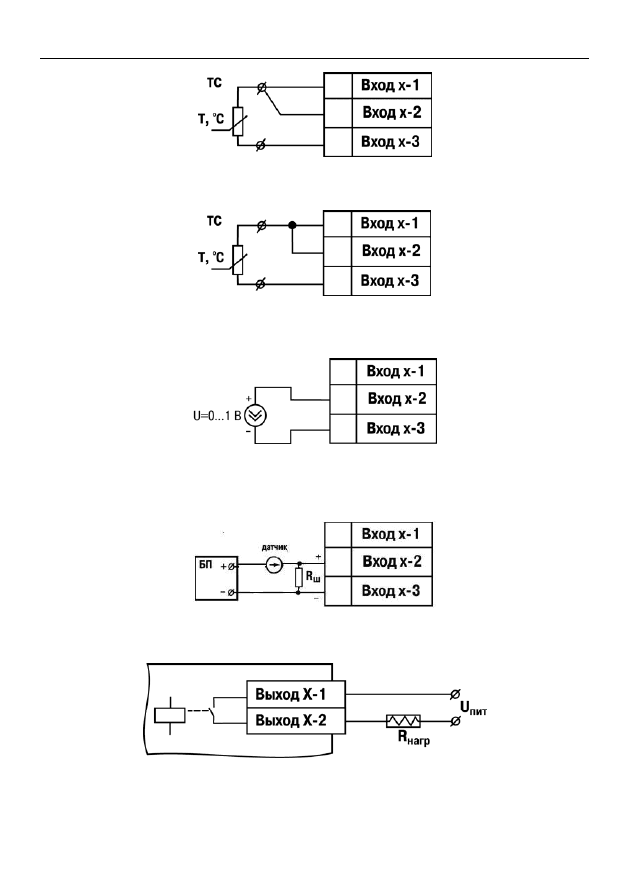

Подключение



термометра



сопротивления



или



резистивного



датчика



по



трехпроводной



схеме





Рисунок



Б

.4 –

Подключение



резистивного



датчика



по



двухпроводной



схеме







Рисунок



Б

.5 –

Подключение



активного



датчика



с



выходом



в



виде



напряжения

  0...1

В







Рисунок



Б

.6 –

Подключение



активного



датчика



с



токовым



выходом

 0...5

мА



или

 0(4)...20

мА

   (R

ш

 = 100,0

Ом

 ± 0,1%)



Рисунок



Б

.7 –

Схема



подключения



нагрузки



к



ВУ



типа



Р
