Измеритель-регулятор Трм151. Руководство по эксплуатации - часть 2

ТРМ151-09 поддерживает температуру в сушильном шкафу с помощью ТЭНа по

заданному пользователем графику. Кроме того, на некотором шаге на заданное время

дополнительно включается вентилятор, что обеспечивает более равномерную

просушку продукта.

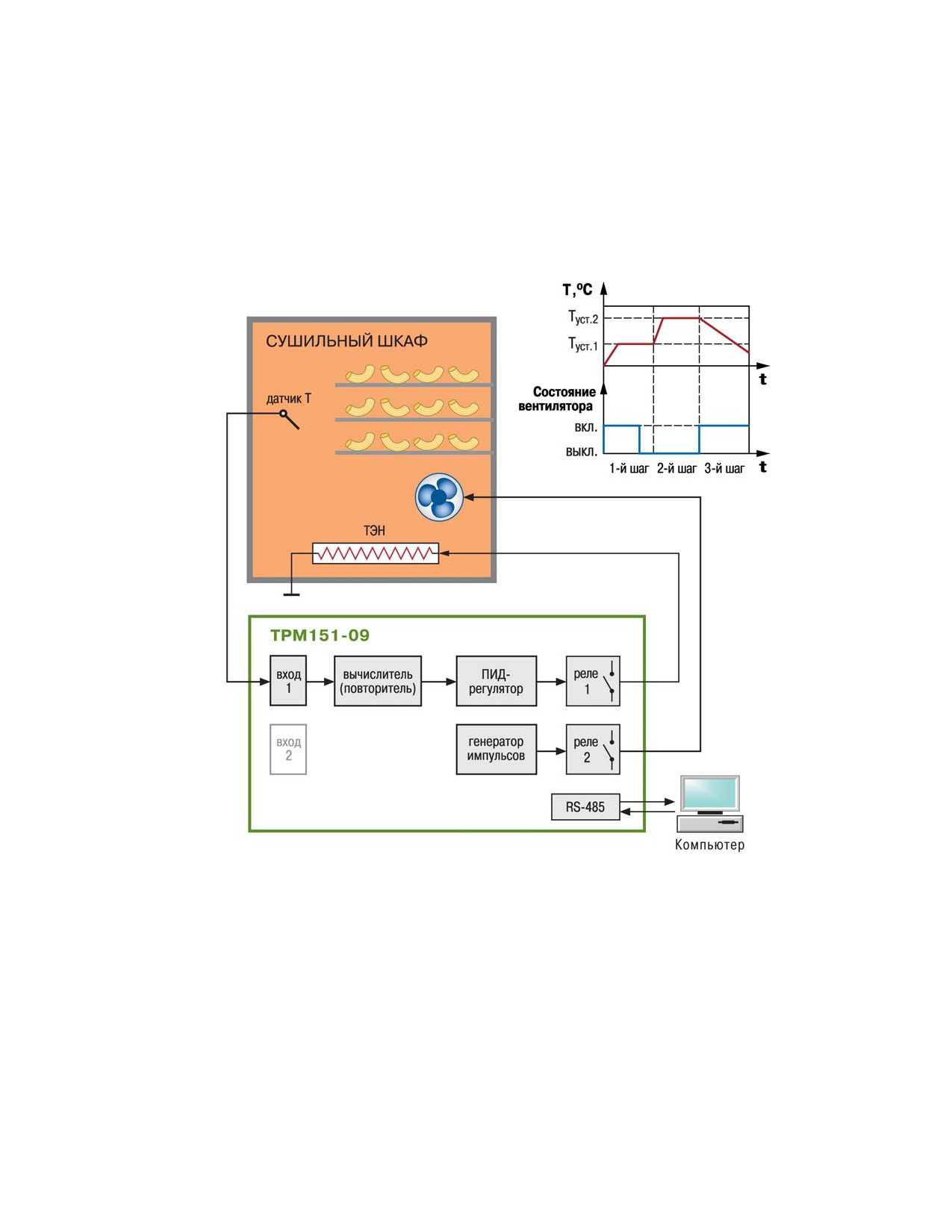

На рисунке 4.14 схематично изображен вариант использования одноканального

регулятора ТРМ151 09-ой модификации для поддержания температуры в сушильном

шкафу с помощью ТЭНа по заданному пользователем графику.

Рисунок 4.14 - Использование 1-канального регулятора ТРМ151 05й модификации

для поддержания температуры в заданных диапазонах значений при

термообработке керамики с контролем содержания в газовой среде моноокиси

кремния

70

4.9 Описание модификации прибора 10

Модификация прибора ТРМ

151-10 предназначена для одноканального

пошагового регулирования с помощью системы «нагреватель - холодильник».

Применяется для автоматизации климатических камер, систем вентиляции и

кондиционирования.

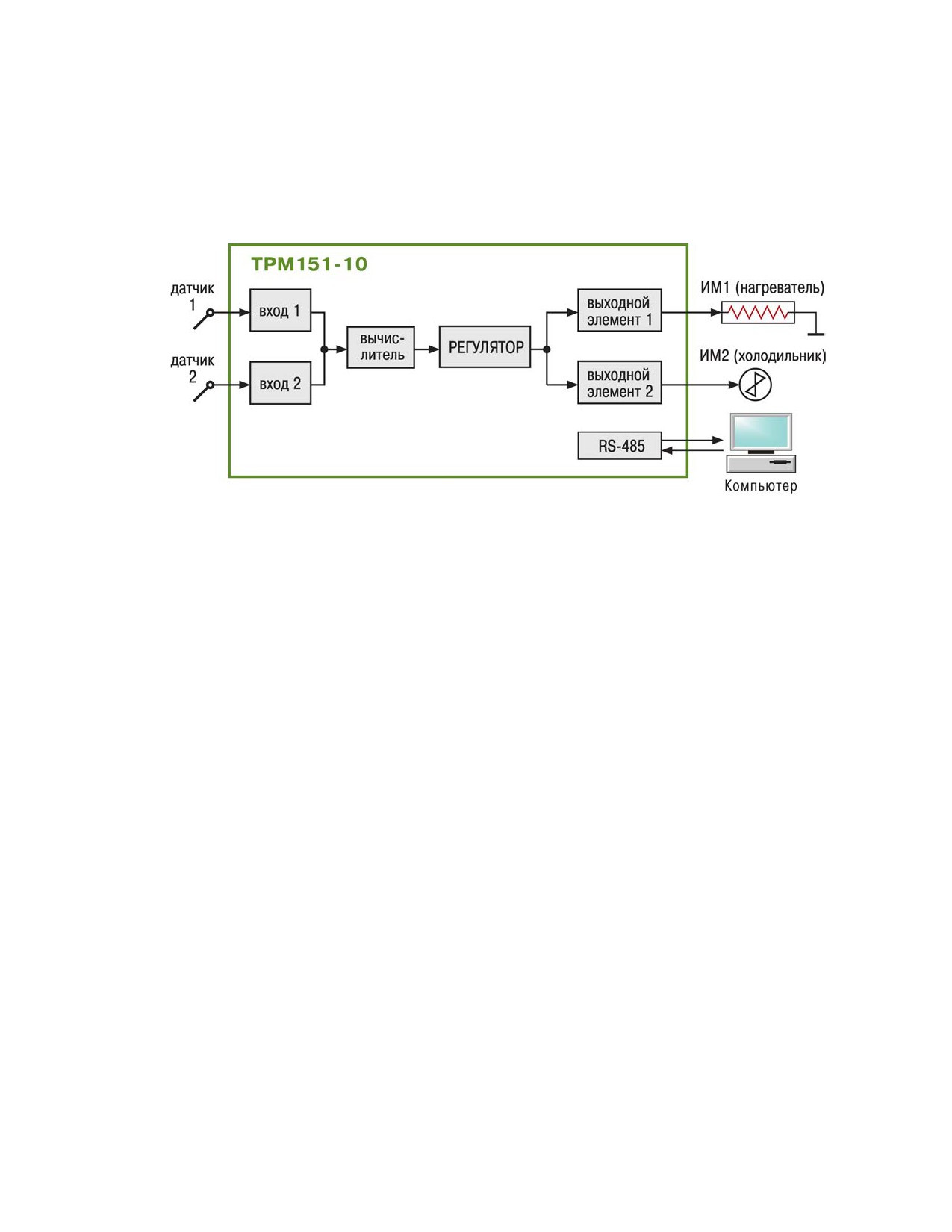

Схема модификации 10 прибора представлена на рисунке 4.15.

Рисунок 4.15 - Принципиальная схема модификации 10 прибора ТРМ151

4.10 Порядок смены модификации прибора ТРМ151

Как уже отмечалось, опытный пользователь может, при необходимости, сменить

модификацию прибора на другую стандартную из комплекта прибора ТРМ151 или

создать индивидуальную. При этом пользователь должен учитывать возможности

собственно прибора по функционированию в режиме вновь прошитой модификации,

т.к. прибор поставляется со встроенными выходными устройствами, смонтированными

в соответствии с заказом потребителя.

Для смены модификации необходимо использовать адаптер RS-485/USB ОВЕН

АС3 или RS-485/USB ОВЕН АС4.

Последовательность действий пользователя при смене модификации

необходимо:

• подсоединение прибора к COM-порту компьютера через адаптер АС3.

Подключение питания к прибору и адаптеру;

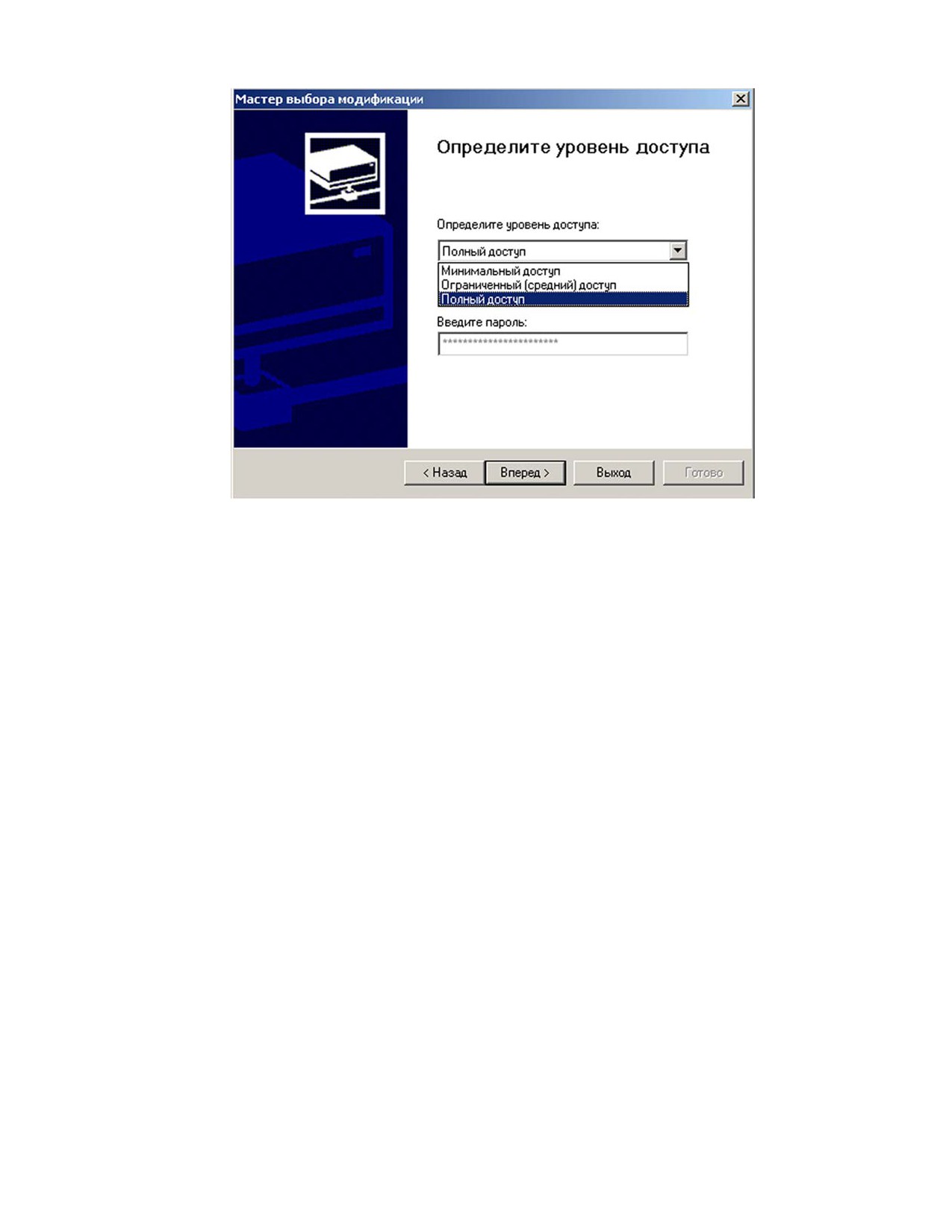

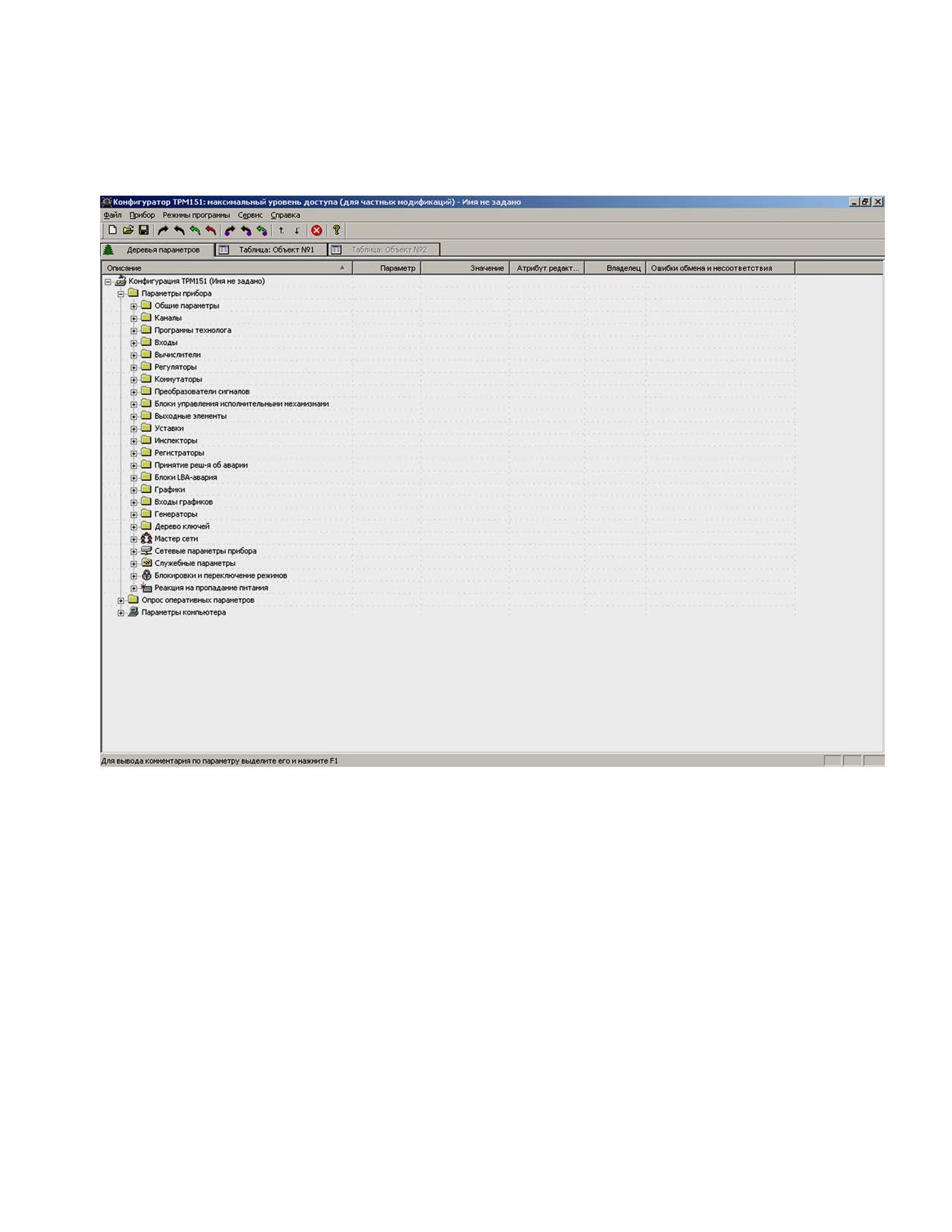

• запуск на компьютере программы "Конфигуратор ТРМ151" на полном уровне

доступа

(пароль на полный уровень доступа, если он не был заменен

пользователем, - цифра "1");

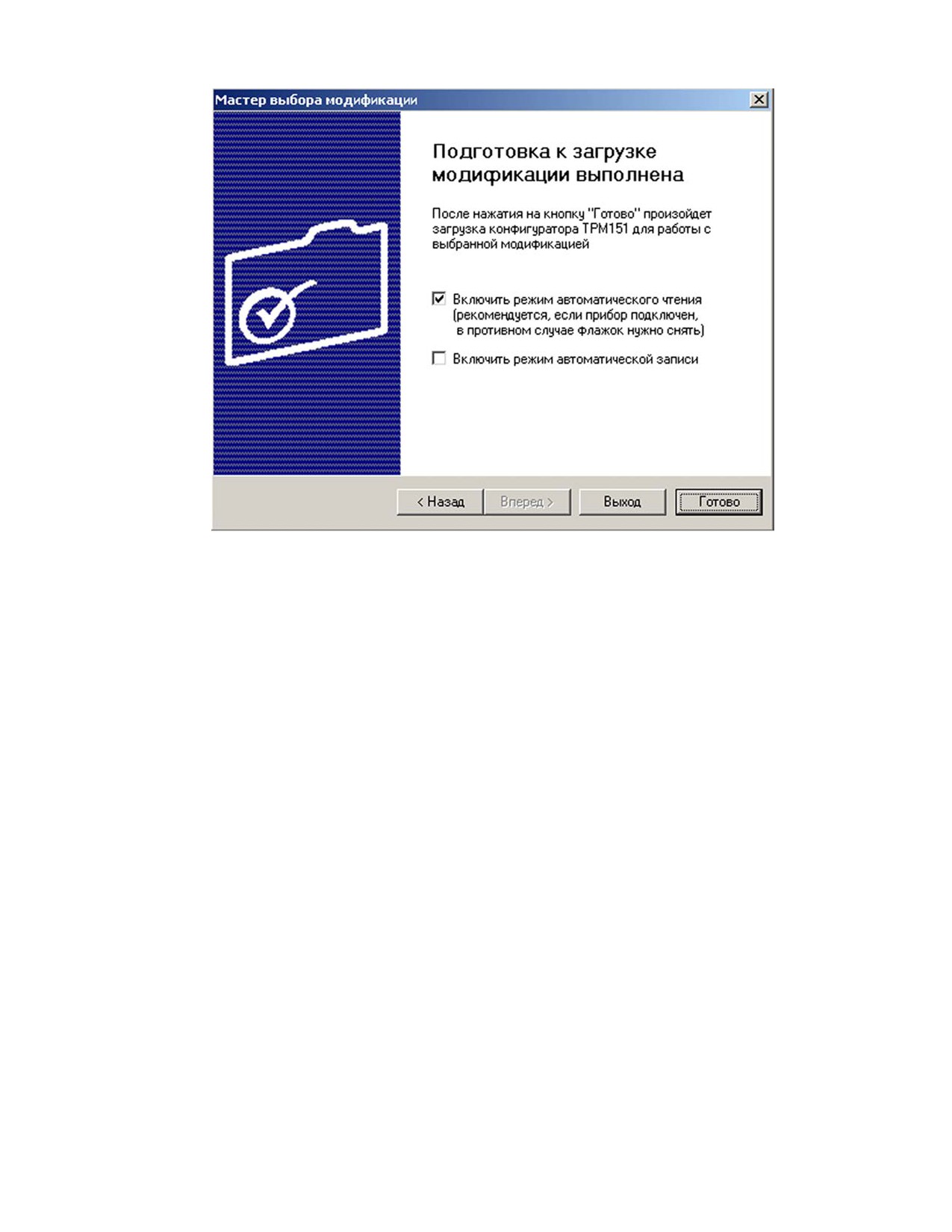

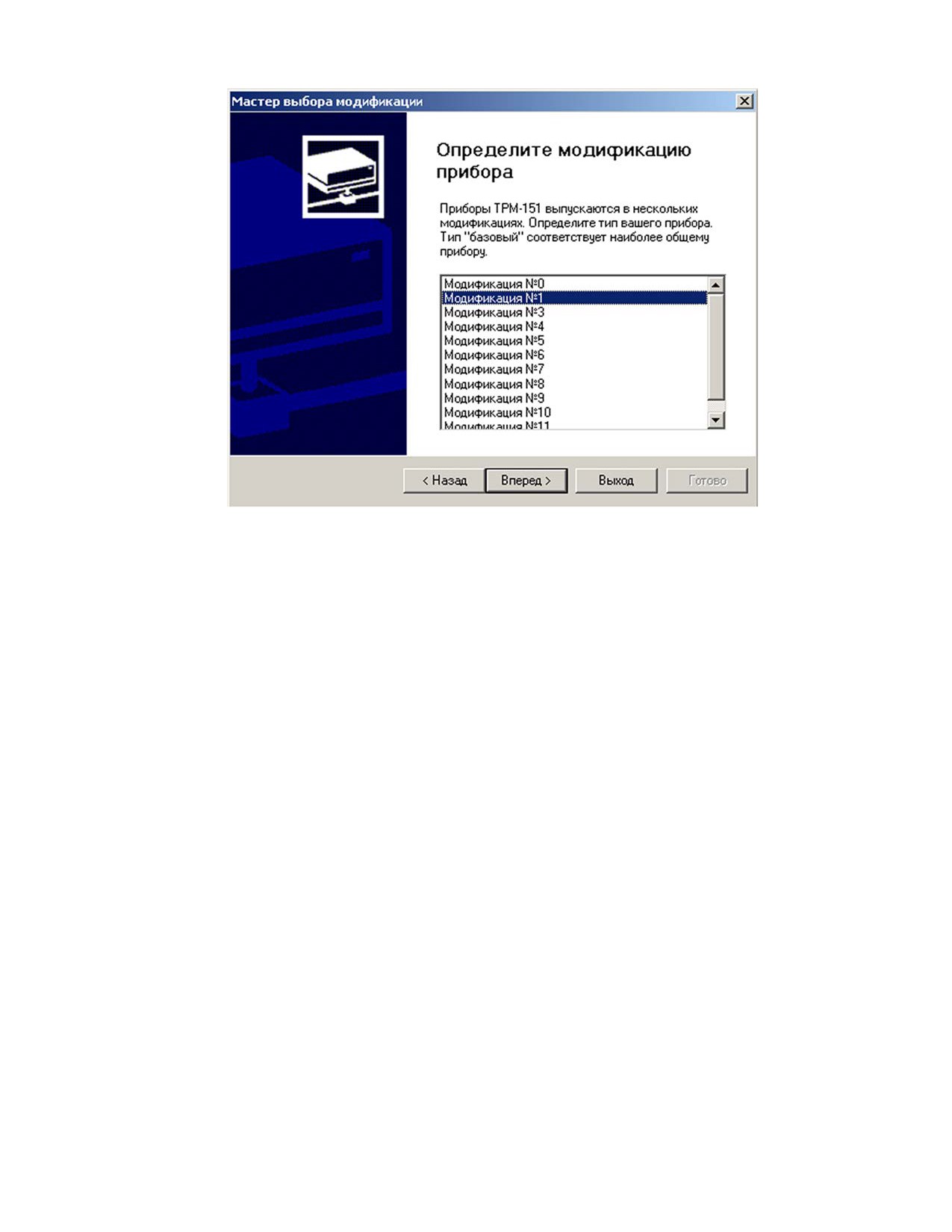

• выключение режима Автоматического чтения (удаление флага в окне Мастера

выбора модификации или после загрузки конфигуратора в меню "Режимы

программы");

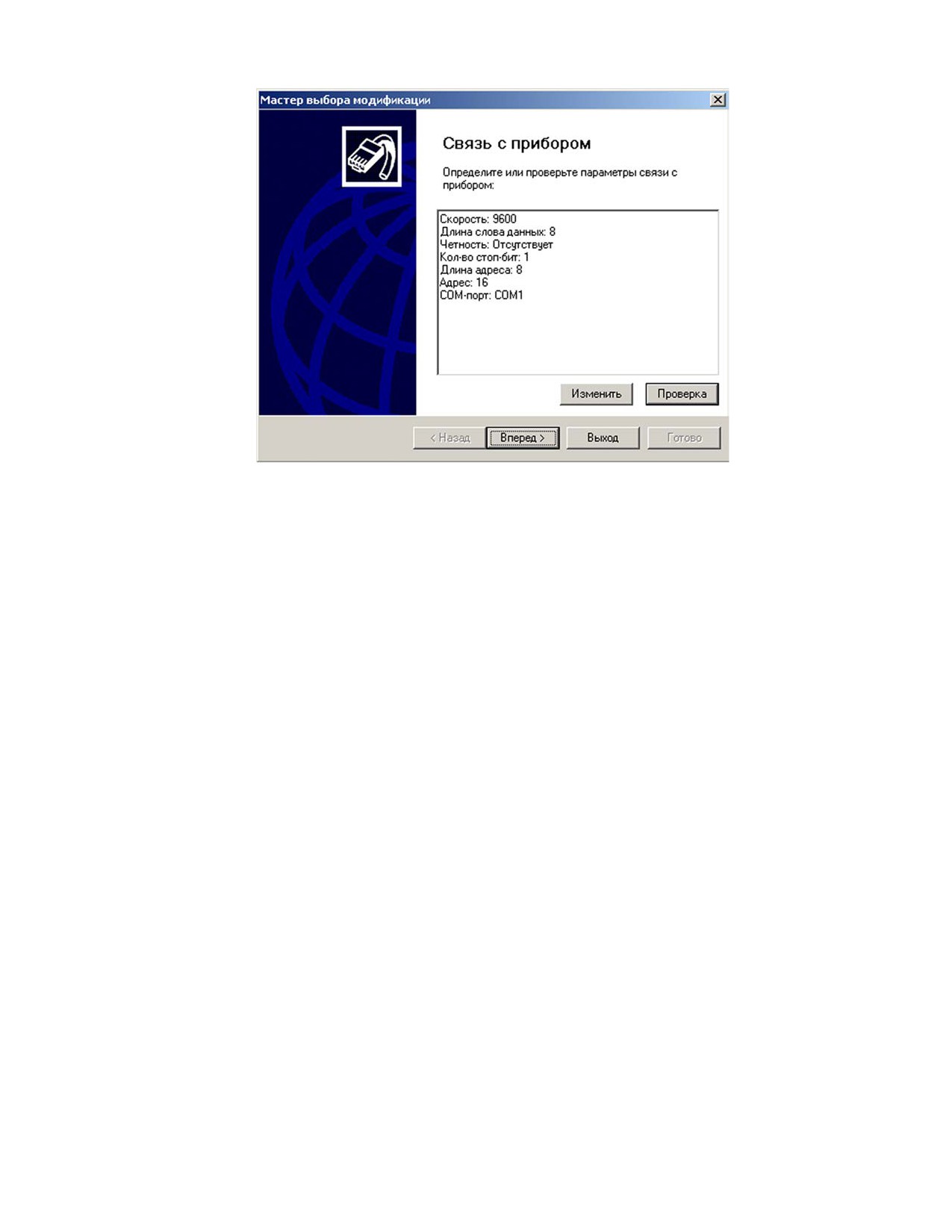

• проверка наличия связи с прибором, при необходимости

- смена скорости

работы по сети RS-485 на 11520 bps;

• инициализация прибора выбором соответствующего пункта меню "Сервис";

• открытие с приложенного к прибору диска файла trm151-xx.151, где хх - номер

модификации, которая прошивается в прибор;

• запись всех параметров в прибор выбором соответствующего пункта в меню

"Прибор";

• отключение питания по окончании записи, отсоединение прибора.

71

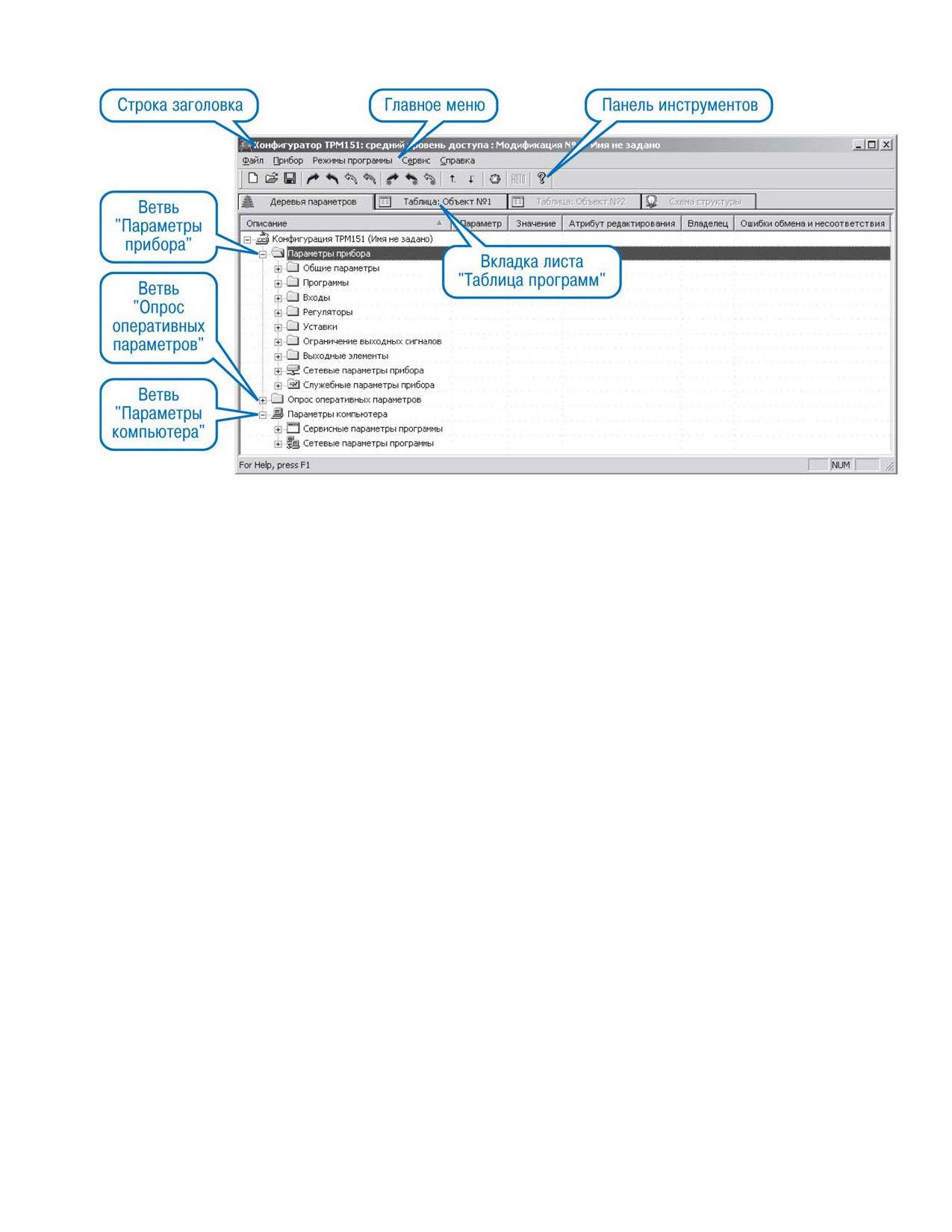

Более подробно о работе с Конфигуратором ТРМ151 см. п. 11.7.2.

Внимание! Необходимо помнить, что поставляемые приборы имеют разные шильдики,

соответствующие номеру указанной при заказе модификации.

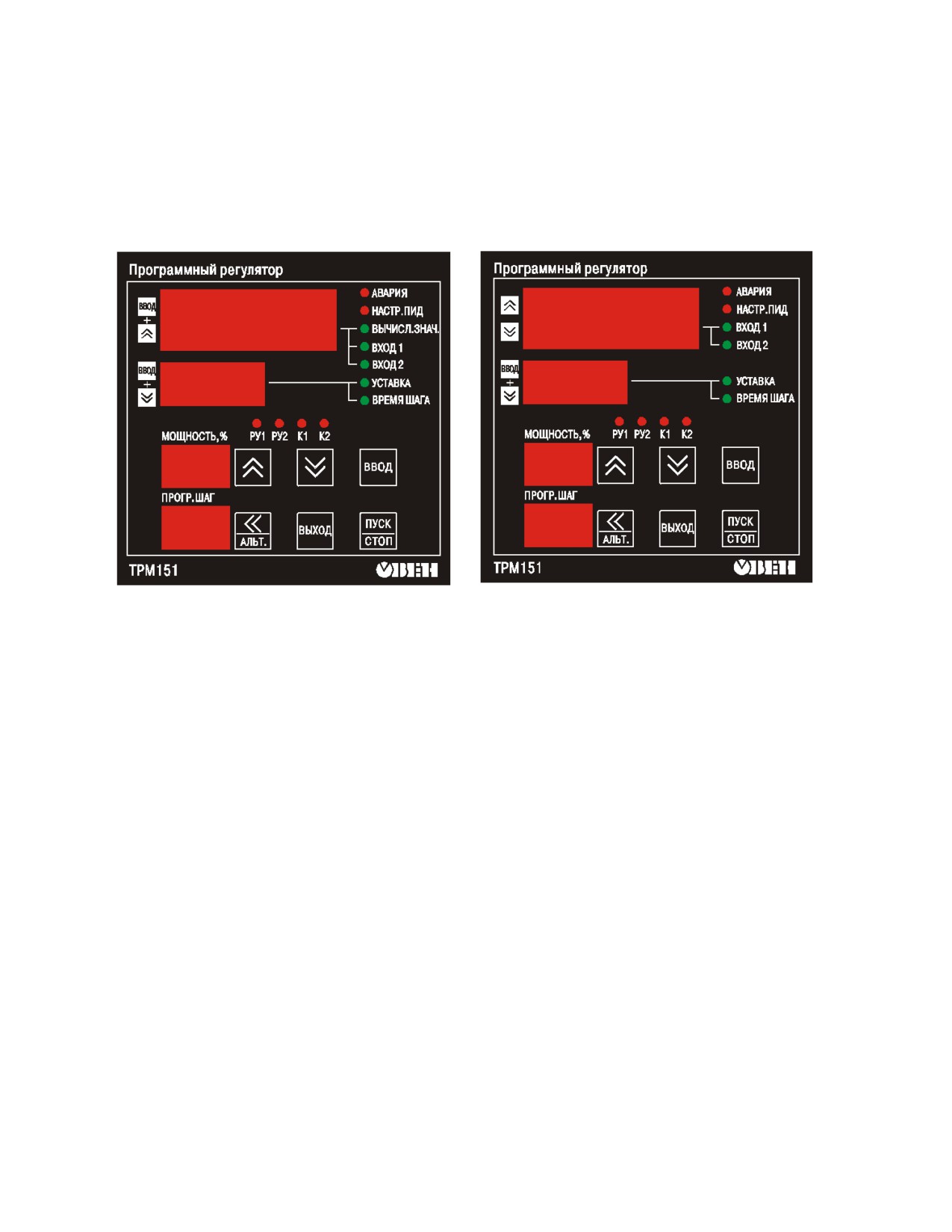

Соответствие переднего шильдика и номера модификации ТРМ151

Модификации 03, 04, 07, 09, 10

Модификации 01, 05, 06, 08

72

6 Лицевая панель прибора. Индикация и управление

Раздел содержит описание лицевой панели прибора, элементов индикации и

управления, расположенных на ней, дает пользователю представление о назначении

каждого элемента, режимах работы прибора и схеме их переключения.

На лицевой панели прибора ТРМ151 имеются следующие элементы индикации и

управления:

• четыре цифровых светодиодных индикатора (ЦИ1...ЦИ4);

•

10 светодиодов;

•

6 кнопок.

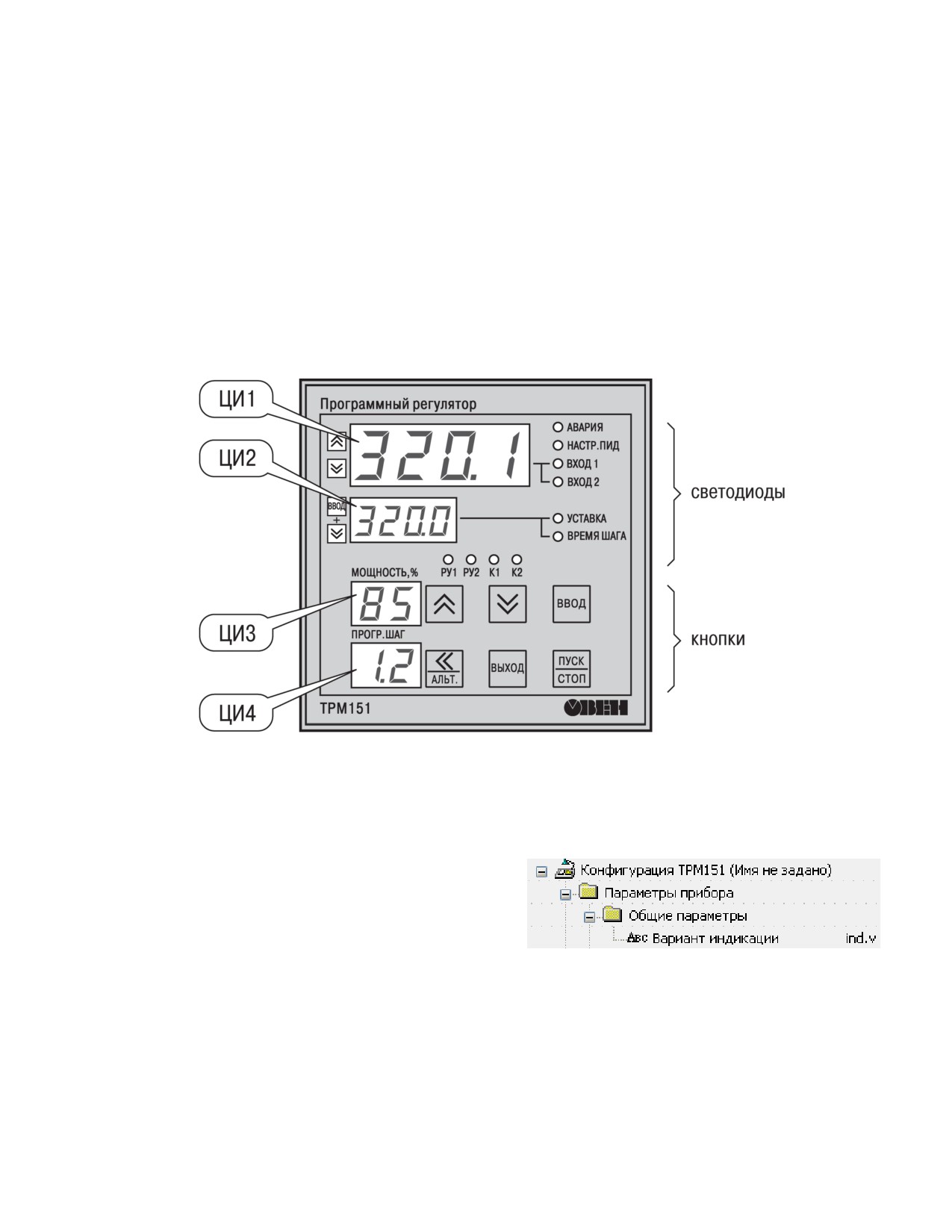

Внешний вид лицевой панели прибора ТРМ151 представлен на рисунке 6.1.

Рисунок 6.1 - Лицевая панель прибора

6.1 Описание индикации модификаций прибора

Заводские

модификации прибора

ТРМ151 могут существенно отличаться друг от

друга, поэтому для них были созданы

различные варианты индикации передней

панели прибора. При создании собственной

конфигурации пользователю необходимо выбрать какой-то из стандартных, описанных

ниже, вариантов индикации и установить его номер в параметре ind.v (дерево "Общие

параметры прибора").

В настоящем разделе описаны

2 основных варианта индикации, однако

пользователь должен помнить, что реализовано большее число.

74

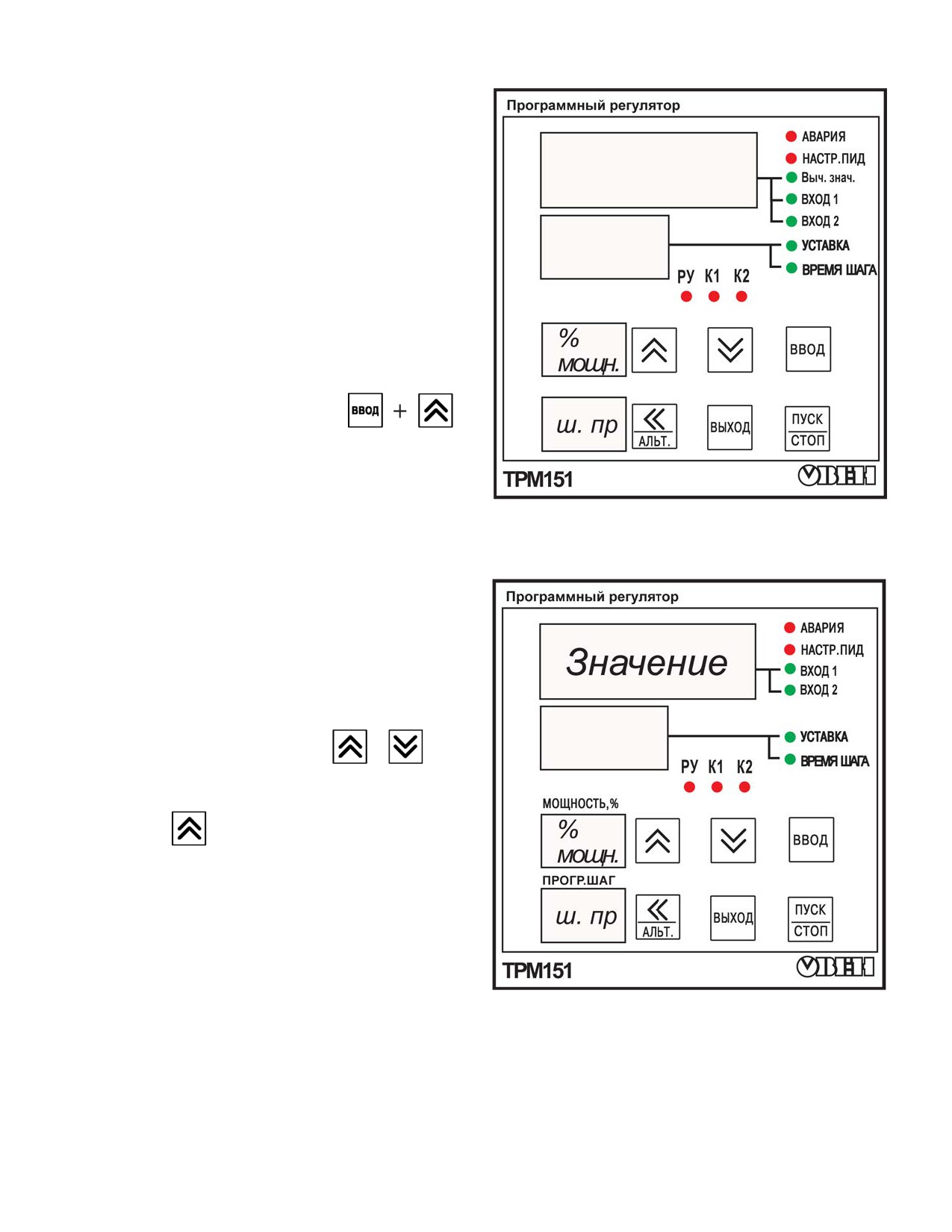

Вариант 1 индикации представлен

на рисунке 6.2.

При данном варианте индикации в

приборе

присутствует

1

канал,

соответственно вся работа ведется только

с ним.

Параметр ind.v = 1.

На ЦИ1 прибор выводит одну из

трех величин:

• вычисленное в канале значение;

• значение, измеренное 1-м входом;

• значение, измеренное 2-м входом.

Смену индицируемого на ЦИ1

параметра пользователь производит

нажатием сочетания кнопок

Рисунок 6.2 - Вариант 1 индикации

прибора

Вариант 1 индикации используется в модификациях прибора 03, 04, 07, 09 и 10.

Вариант 2 индикации представлен

на рисунке 6.3.

При таком варианте индикации в

приборе присутствуют

2

(или больше)

канала.

Параметр ind.v = 2.

Переключение между каналами

осуществляется кнопками

и .

Переход

реализован

с

закольцовыванием, т.е. при нажатии

кнопки

на самом верхнем канале

происходит переход на самый нижний

канал и наоборот.

Рабочий канал индицируется на

светодиоде Вход 1 или Вход 2.

На ЦИ1 прибор выводит значение с

текущего входа.

Вариант 2 индикации используется

Рисунок 6.3 - Вариант 2 индикации

в модификациях прибора 01, 05, 06 и 08.

прибора

75

В остальном задействование пользователем и функционирование элементов

лицевой панели идентично для обоих вариантов индикации.

На ЦИ2 прибор выводит одно из двух значений:

• текущей уставки;

• времени (в установленных единицах измерения) с начала шага.

Смену индицируемого на ЦИ2 параметра пользователь производит нажатием

сочетания кнопок

. При выводе индицируемого параметра пользователь

имеет возможность проконтролировать соответствие выводимых данных по

инициируемому светодиоду - «Уставка» или «Время Шага».

По умолчанию при включении прибора выводится: на ЦИ1 - Вход 1, на ЦИ2 -

уставка.

На ЦИ3 прибор выводит в процентах мощность в канале.

На ЦИ4 прибор выводит через точку номер программы и номер шага.

Если значимая информация не помещается на каком-либо ЦИ (например, не все

разряды числа), то значение может быть сдвинуто при нажатии кнопки .

Светодиоды К1 и К2 индицируют состояние дискретных ВЭ

(светятся, если

Выходные элементы находятся в состоянии «замкнуто»), при использовании аналоговых

ВЭ светодиоды не задействуются.

Светодиоды РУ1 и РУ2 индицируют, что канал находится в состоянии ручного

управления. Мигание РУ обозначает ручное управление мощностью, постоянное

свечение РУ - уставкой.

Светодиод Авария постоянно светится при критической аварии (обрыв датчика,

перегрев и т.п.), мигает - при некритической.

Светодиод Настр. ПИД горит при включении режима АНР.

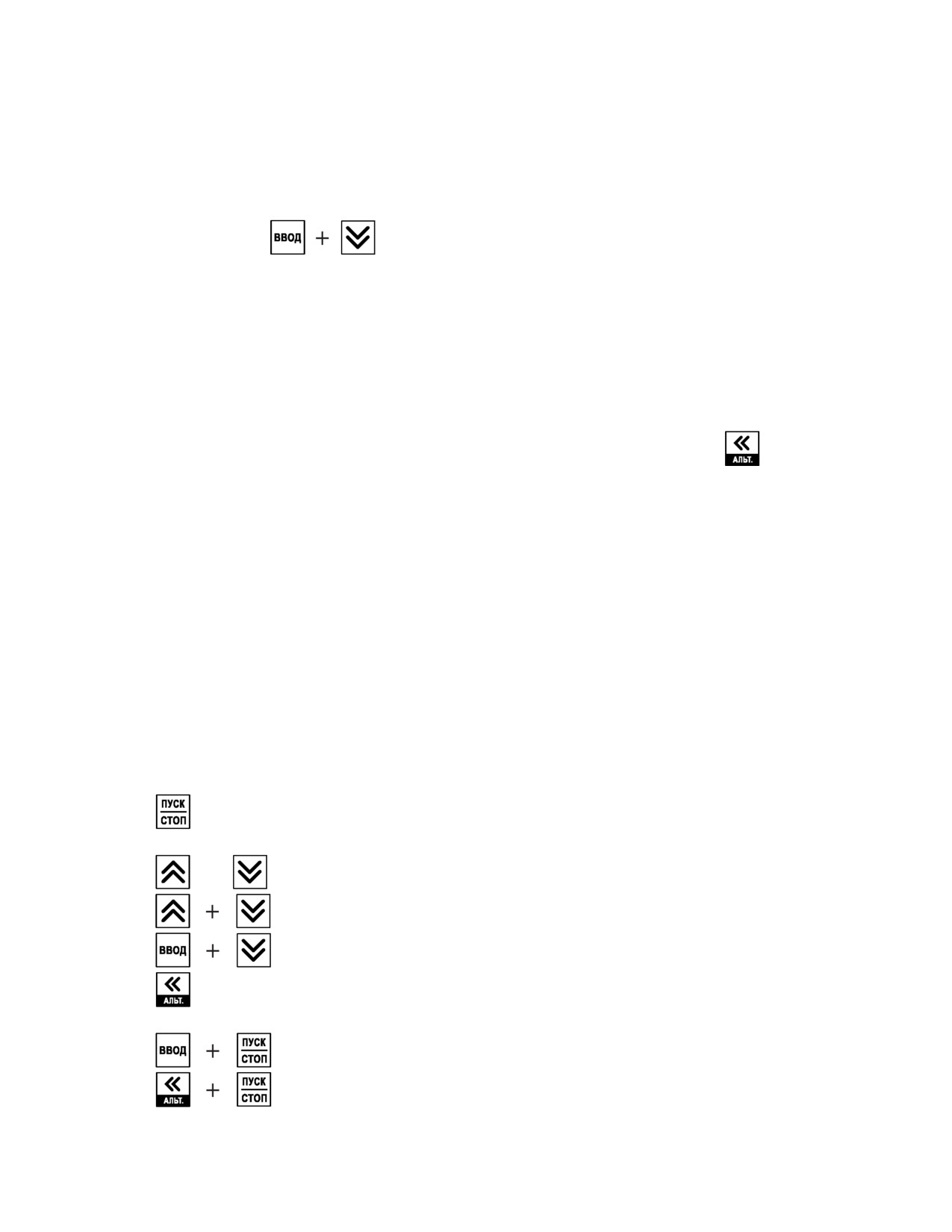

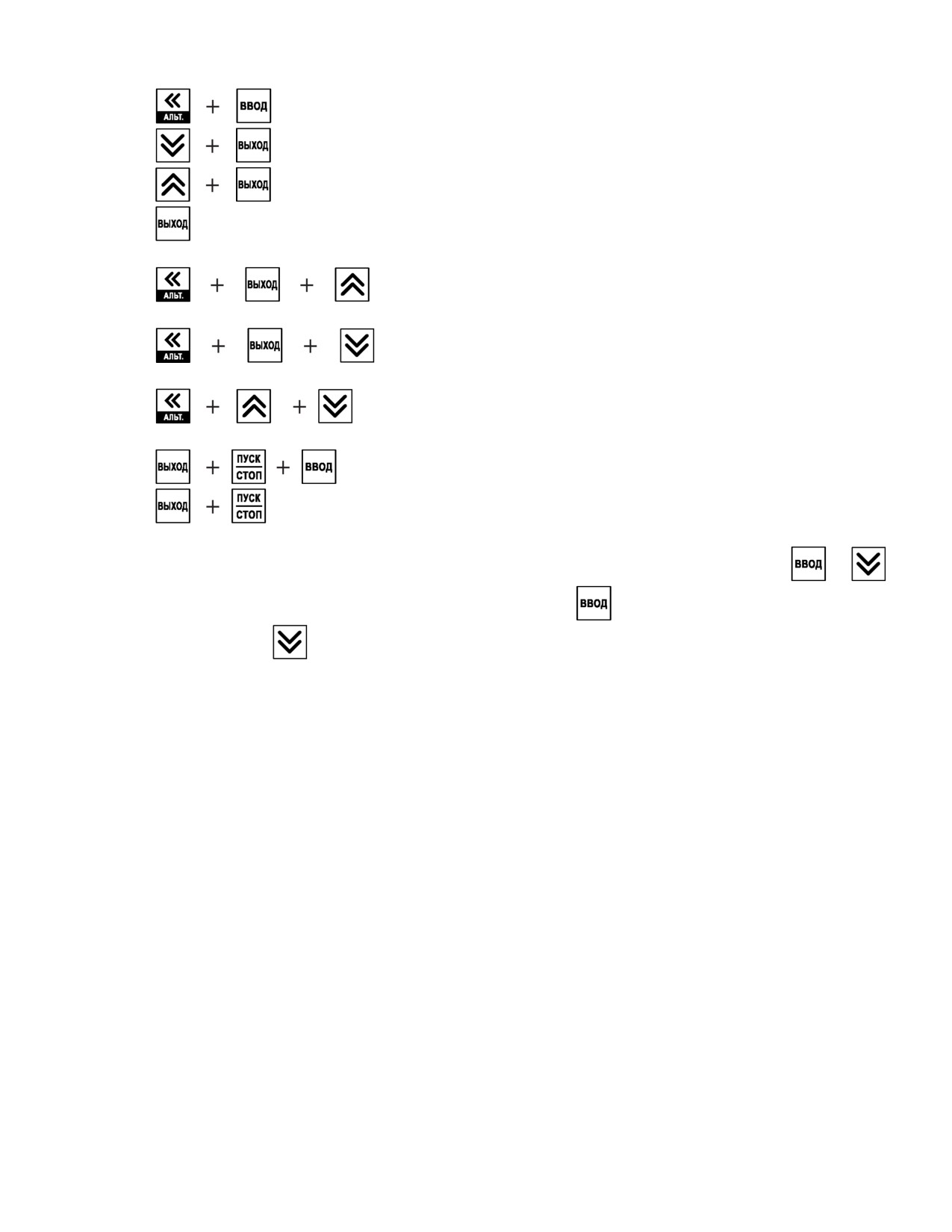

6.2 Функциональные назначения кнопок и их сочетаний в рабочем режиме

Реализация прибора ТРМ151 предоставляет пользователю широкие возможности

для управления функционированием прибора.

•

(нажать и удерживать 2 - 3 сек) - Запуск/остановка Программы. Переход из

состояния СТОП (STOP) в состояние РАБОТА (RUN) и обратно;

•

или

- Выбор параметра на ЦИ1;

•

- Включение/Выключение автоматической смены каналов;

•

- Выбор параметра, индицируемого на ЦИ2;

•

- Сдвиг окна отображения для просмотра информации, не поместившейся

на цифровых индикаторах; при аварии - отображение на ЦИ2 кода аварии;

•

- Переход в режим Выбора Программы и Шага (режим SEL);

•

- переход в режим "быстрого" программирования;

76

•

- Переход в режим Программирования;

•

- Переход в режим Автонастройки ПИД-регуляторов;

•

- Переход в режим Юстировки;

•

- Выход из вспомогательных режимов; отключение аварийной

сигнализации, переход из режима АВАРИЯ в СТОП;

•

- Переход в режим Ручного управления уставкой и

обратно;

•

- Переход в режим Ручного управления выходным

сигналом регулятора (мощностью) и обратно;

•

(

)

- Изменение значения параметра (выходного сигнала или

уставки) в режиме Ручного управления;

•

- Принудительная перезагрузка прибора;

•

- Переход в состояние ПАУЗА (из состояния РАБОТА) и обратно.

Примечание - Порядок нажатия кнопок важен. Нажатие комбинации кнопок

и

подразумевает, что сначала нажимается кнопка

, затем, при ее удержании,

нажимается кнопка .

6.3 Состояния прибора и их индикация

Прибор может находиться в одном из следующих состояний.

• РАБОТА: в этом состоянии производится выполнение Программы технолога.

• ПАУЗА: в этом состоянии регулирование продолжается, но «замораживаются» все

динамические изменения: прекращается отсчет времени Программы технолога и

изменение Уставки. После повторного старта ход Программы возобновляется с

прерванного места. Состояние ПАУЗА можно использовать для искусственного

продления Программы технолога.

• КОНЕЦ ПРОГРАММЫ: в это состояние прибор попадает после завершения

выполнения Программы технолога.

• СТОП: в этом состоянии ни одна Программа технолога не выполняется. При этом

возможно или отключение Выходных устройств, или поддержание фиксированного

значения мощности на Исполнительных механизмах, или регулирование по

заданной Уставке. Параметры, описывающие состояние СТОП, задаются

пользователем (см. раздел 3).

• АВАРИЯ: в это состояние прибор переходит при возникновении аварийной

ситуации. В этом состоянии также возможно поддержание фиксированного

значения мощности на ИМ (см. раздел 3).

77

Подробно о состоянии АВАРИЯ и видах аварий см. п. 13.7.

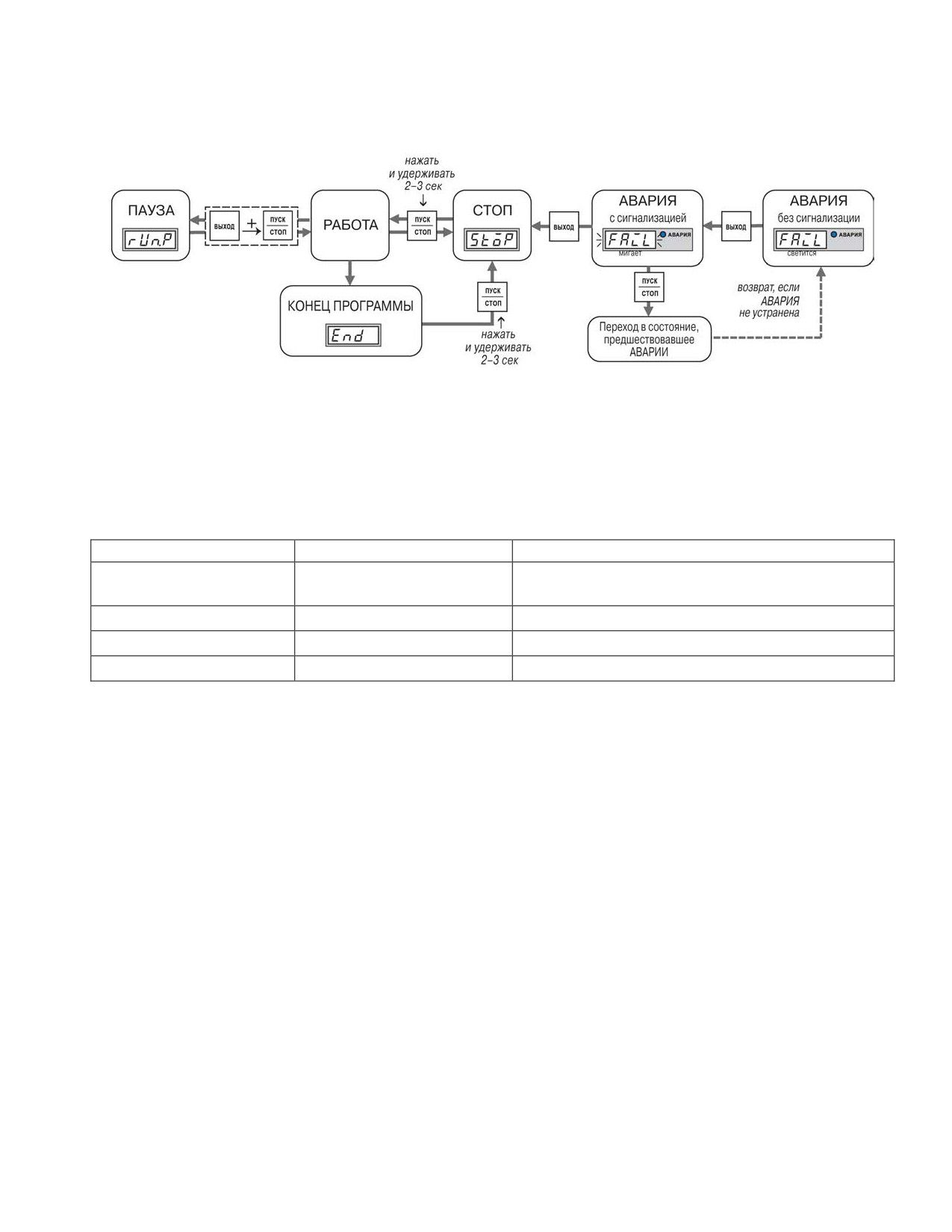

Схема переключения состояний прибора приведена на рисунке 6.4.

Рисунок 6.4 - Схема переключения состояний прибора

В каждом состоянии, кроме РАБОТА, на ЦИ2 выводится соответствующее

сообщение.

Список возможных сообщений приводится в таблице 6.1.

Таблица 6.1 - Индикация состояния прибора

Сообщение на ЦИ2

Состояние прибора

Описание состояния прибора

END («End»)

КОНЕЦ ПРОГРАММЫ

Остановка после выполнения

Программы

STOP («StoP»)

СТОП

Остановка выполнения Программы

RUN.P («rUn.P»)

ПАУЗА

Пауза при выполнении Программы

FAIL («FAiL»)

АВАРИЯ

Авария

6.4 Режимы прибора и общая схема их переключения

На рисунке 6.5 представлена общая схема переключения режимов прибора.

Схема акцентирует внимание пользователя на отличиях, соответствующих вариантам

исполнения прибора (модификациям) и используемым в них вариантам индикации.

На схеме приведены назначения кнопок и их комбинаций в Рабочем режиме.

Детальное описание индикации и управления в режимах «Быстрого» программирования,

Программирования, Калибровки входов, Автонастройки ПИД-регуляторов и Ручного

управления дано в соответствующих разделах РЭ.

78

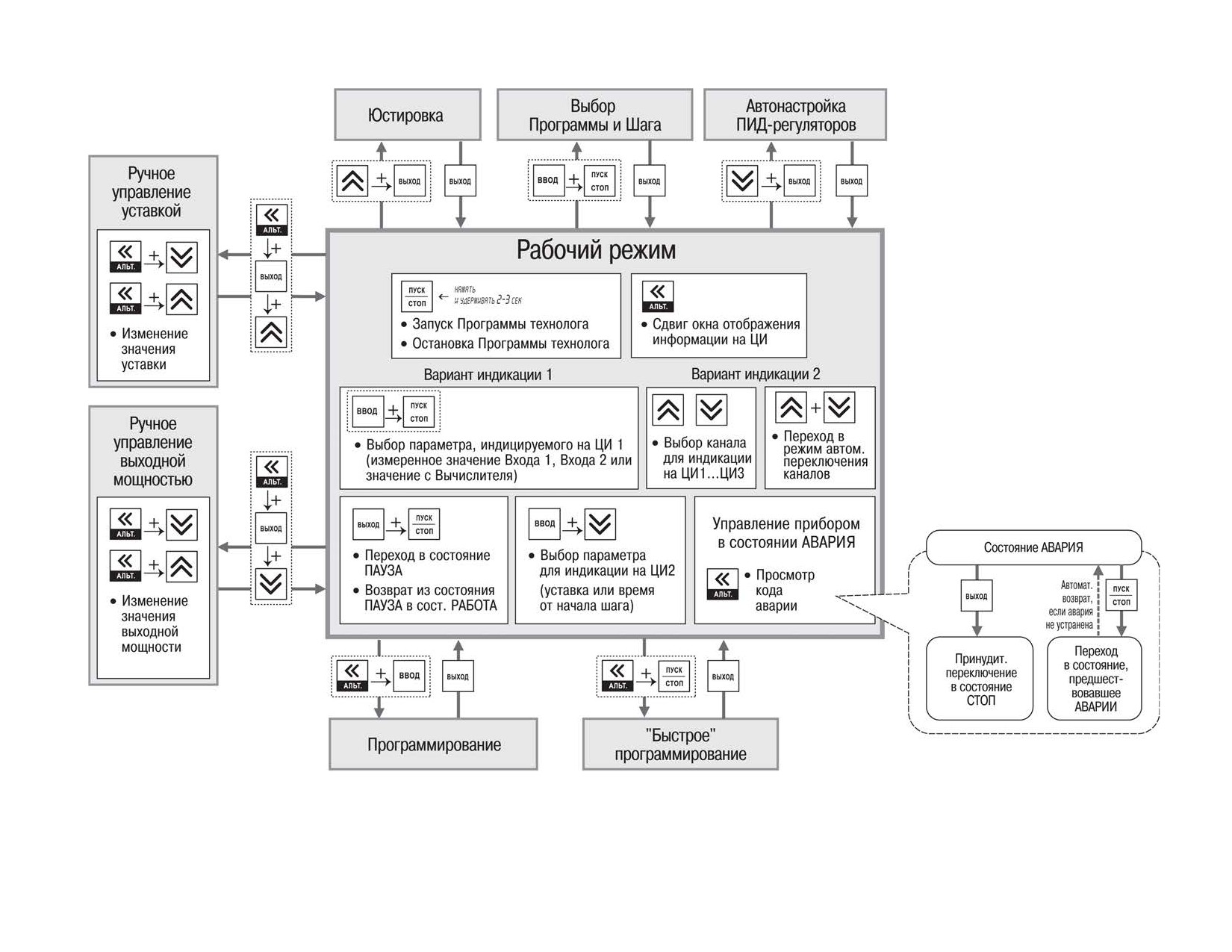

Рисунок 6.5 - Схема переключения режимов

79

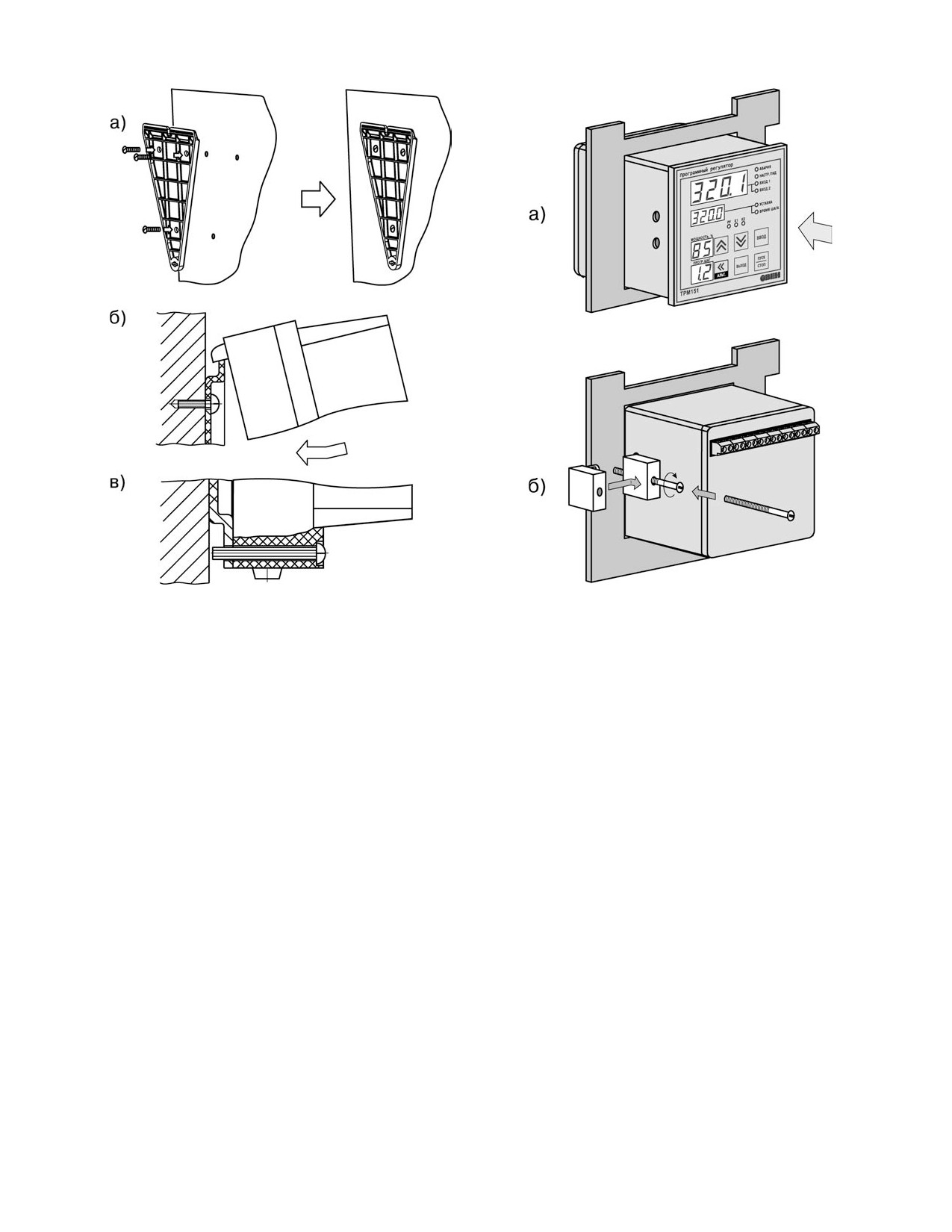

Рисунок 8.1 - Установка прибора

Рисунок 8.2 - Установка прибора

настенного крепления

щитового крепления

8.2 Монтаж прибора в корпусе щитового крепления

8.2.1 Подготовка посадочного места на щите управления

Осуществляется подготовка посадочного места на щите управления для

установки прибора ТРМ151 в соответствии с размерами, приведенными в Приложении

А.

Конструкция щита управления должна обеспечивать защиту прибора от

попадания в него влаги, грязи и посторонних предметов.

При размещении прибора следует помнить, что при эксплуатации открытые

контакты клемм находятся под напряжением, опасным для человеческой жизни.

Поэтому доступ внутрь щита управления разрешен только квалифицированным

специалистам.

8.2.2 Установка прибора в щит управления

Последовательность установки прибора ТРМ151 следующая.

1 Прибор вставляется в специально подготовленное отверстие на лицевой

панели щита (см. Приложение А и рисунке 8.2, а).

2 Фиксаторы из комплекта поставки вставляются в отверстия на боковых стенках

прибора (рисунке 8.2, б).

3 Винты М4х35 с усилием заворачиваются в отверстия каждого фиксатора так,

чтобы прибор был плотно прижат к лицевой панели щита.

82

8.3 Монтаж внешних связей

8.3.1 Общие требования

При монтаже рекомендуется соблюдать следующие требования.

8.3.1.1 Питание прибора ТРМ151 рекомендуется производить от источника, не

связанного непосредственно с питанием мощного силового оборудования. Во внешней

цепи следует установить выключатель питания, обеспечивающий отключение прибора

от сети и плавкие предохранители на ток 1,0 А.

Питание каких-либо устройств от сетевых контактов прибора запрещается.

8.3.1.2 Схемы подключения датчиков и исполнительных устройств к приборам

различных модификаций приведены в Приложении Б. Параметры линии соединения

прибора с датчиком приведены в таблице 8.1.

Таблица 8.1 - Параметры линии связи прибора с датчиками

Тип датчика

Длина линий,

Сопротивление

Исполнение линии

не более

линии, не более

Трехпроводная,

Термопреобразователь

100 м

15,0 Ом

провода равной длины

сопротивления

и сечения

Термоэлектродный

Термопара

20 м

100 Ом

кабель

(компенсационный)

Унифицированный

сигнал постоянного

100 м

100 Ом

Двухпроводная

тока

Унифицированный

сигнал постоянного

100 м

5,0 Ом

Двухпроводная

напряжения

8.3.2 Указания по монтажу

Рекомендации по организации монтажа следующие.

8.3.2.1 Подготовка кабелей для соединения прибора ТРМ151 с датчиками,

исполнительными механизмами и внешними устройствами, источником питания и RS-

485. Для обеспечения надежности электрических соединений рекомендуется

использовать кабели с медными многопроволочными жилами, концы которых перед

подключением следует тщательно зачистить и облудить. Зачистку жил кабелей

необходимо выполнять с таким расчетом, чтобы их оголенные концы после

подключения к прибору не выступали за пределы клеммника.

Сечение жил кабелей не должно превышать 0,75 кв.мм.

8.3.2.2 При прокладке кабелей следует выделить линии связи, соединяющие

прибор с датчиками, в самостоятельную трассу (или несколько трасс), располагая ее

(или их) отдельно от силовых кабелей, а также от кабелей, создающих высокочастотные

и импульсные помехи.

Для защиты входных устройств прибора ТРМ151 от влияния промышленных

электромагнитных помех линии связи прибора с датчиками следует экранировать. В

качестве экранов могут быть использованы как специальные кабели с экранирующими

оплетками, так и заземленные стальные трубы подходящего диаметра.

При использовании экранированных кабелей максимальный защитный эффект

достигается при соединении их экранов с общей точкой схемы прибора (контакты

83

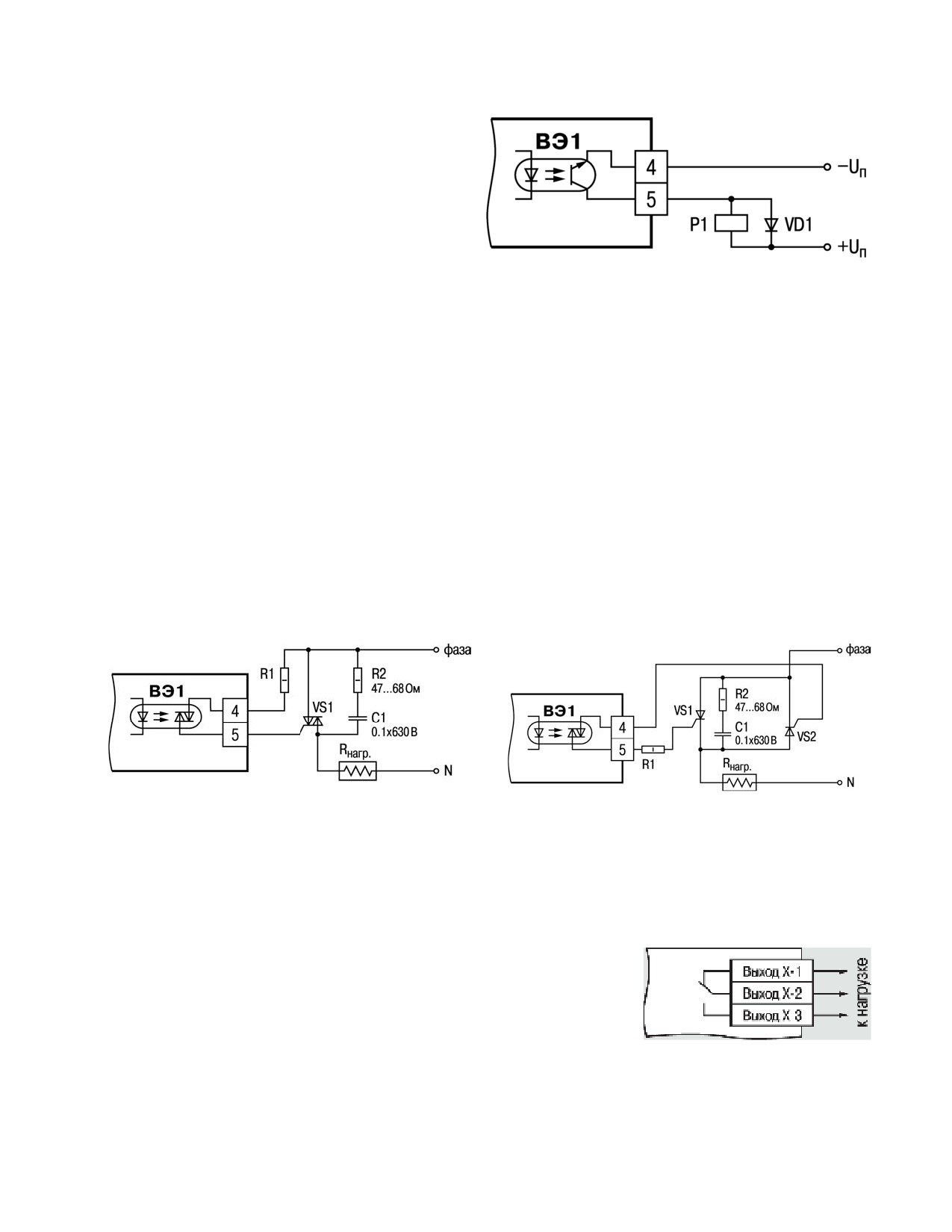

8.4.2.1 Подключение нагрузки к ВЭ типа «транзисторная оптопара» («К»)

Транзисторная

оптопара

применяется,

как

правило,

для

управления

низковольтным

электромагнитным или

твердотельным

реле (до 50 В пост. тока).

Схема подключения для ВЭ типа

«К» приведена на рисунке 8.3.

Рисунок 8.3 - Схема подключения

нагрузки к ВЭ типа «Транзисторная

пара»

Примечание - Во избежание выхода из строя транзистора из-за большого тока

самоиндукции, параллельно обмотке реле устанавливается диод VD1, рассчитанный на

ток 1 А и напряжение 100 В.

8.4.2.2 Подключение нагрузки к ВЭ типа «симисторная оптопара» («С»)

Оптосимистор включается в цепь управления мощного симистора через

ограничивающий резистор R1 (схема подключения для ВЭ типа «С» приведена на

рисунке 8.4). Значение сопротивления резистора определяет величина тока управления

симистора.

Оптосимистор может также управлять парой встречно-параллельно включенных

тиристоров VS1 и VS2 (рисунке 8.5). Для предотвращения пробоя тиристоров из-за

высоковольтных скачков напряжения в сети к их выводам рекомендуется подключать

фильтрующую RC цепочку (R2C1).

Рисунок 8.4 - Схема подключения

Рисунок 8.5 - Схема подключения

нагрузки к ВЭ типа «Оптосимистор»

нагрузки к ВЭ типа «Оптосимистор»

двух тиристоров, подключенных

встречно-параллельно

8.4.2.3 Подключение нагрузки к ВЭ типа «электромагнитное реле» («Р»)

На клеммы прибора выведены сухие контакты

электромагнитного реле, к которому подключают

коммутируемую нагрузку. Максимально коммутируемый ток

электромагнитного реле - 4А при 230В 50Гц, cosφ>0,4

Рисунок 8.6

85

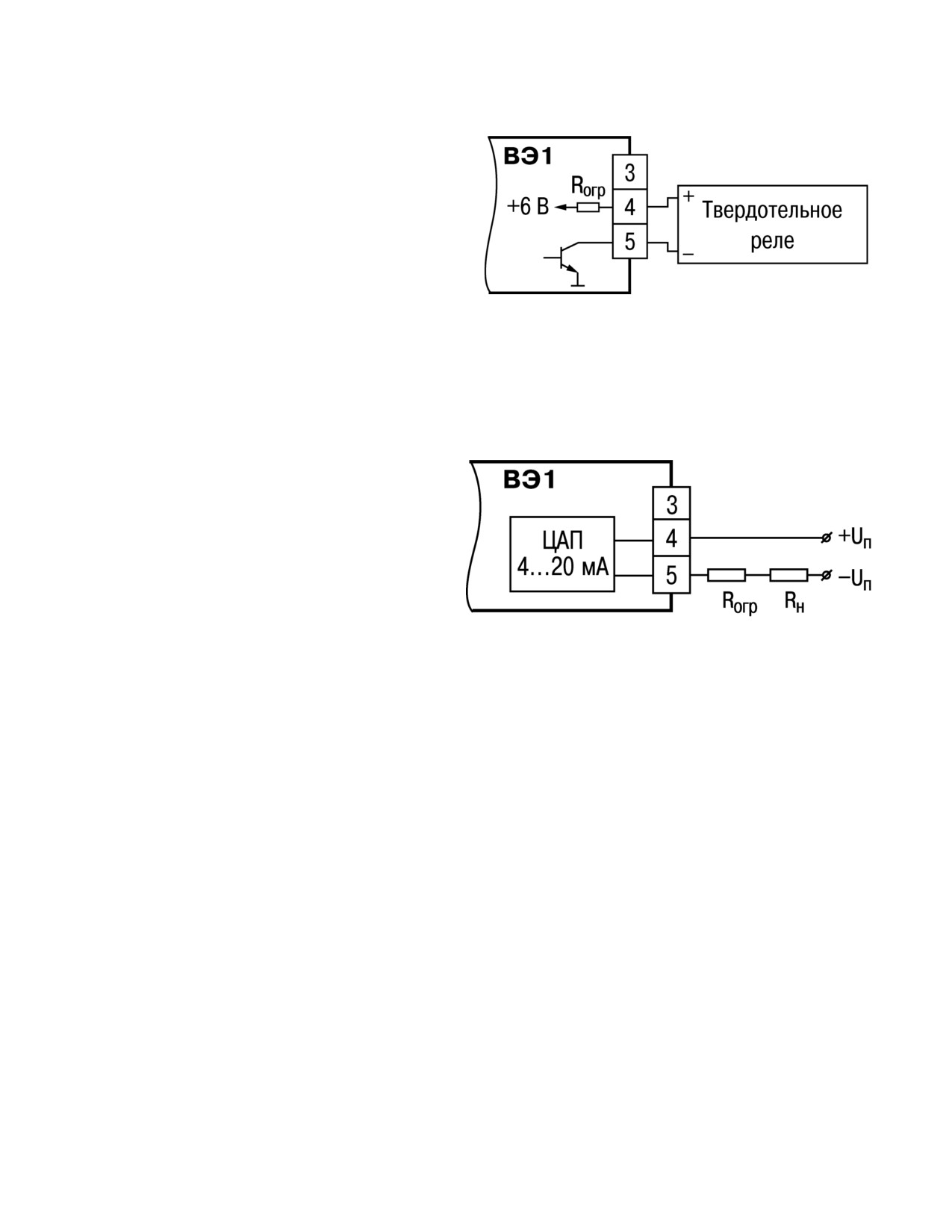

8.4.2.4 Подключение нагрузки к ВЭ для управления твердотельным реле

(«Т»)

Выходной элемент

«Т» выдает

напряжение от 4 до 6 В для управления

внешним твердотельным реле. Схема

подключения представлена на рисунке

8.7.

Данный тип выходного элемента не

оснащен внутренней гальванической

изоляцией. Гальваническую развязку

Рисунок 8.7 - Схема подключения

прибора

и

подключенного

нагрузки к ВЭ типа «Твердотельное

исполнительного механизма обеспечивает

реле»

само твердотельное реле.

Внутри выходного элемента установлен ограничительный резистор R_огр

номиналом 100 Ом.

8.4.2.5 Подключение нагрузки к ВЭ типа «ЦАП 4...20 мА» («И»)

Для работы ЦАП

4...20 мА

используется внешний источник питания

постоянного тока (для ВЭ1 см. рисунок

8.8), номинальное значение напряжения

которого Uп рассчитывается следующим

образом:

Uп.min < Uп < Uп.max ;

Uп.min = 10 В + 0,02 А * Rн ;

Рисунок 8.8 - Схема подключения нагрузки

Uп.max = Uп.min + 2,5 В,

к ВЭ типа «ЦАП 4…20 мА»

где Uп - номинальное напряжение источника питания, В;

Uп.min - минимально допустимое напряжение источника питания, В;

Uп.max - максимально допустимое напряжение источника питания, В;

Rн - сопротивление нагрузки ЦАП, Ом.

Если по какой-либо причине напряжение источника питания ЦАП, находящегося в

распоряжении пользователя, превышает расчетное значение Uп.max, то

последовательно с нагрузкой необходимо включить ограничительный резистор,

сопротивление которого Rогр рассчитывается по формулам:

Rогр.min < Rогр < Rогр.max;

Rогр.min = (Uп - Uп.max) * 10³ / I _ЦАП.max

Rогр.max = (Uп - Uп.min) * 10³ / I _ЦАП.max

где Rогр.ном - номинальное значение ограничительного резистора, кОм;

Rогр.min - минимально допустимое значение ограничительного резистора,

кОм;

Rогр.max - максимально допустимое значение ограничительного резистора,

кОм;

I_ЦАП.max - максимальный выходной ток ЦАП, мА;

ВНИМАНИЕ! Напряжение источника питания ЦАП не должно превышать 36 В.

86

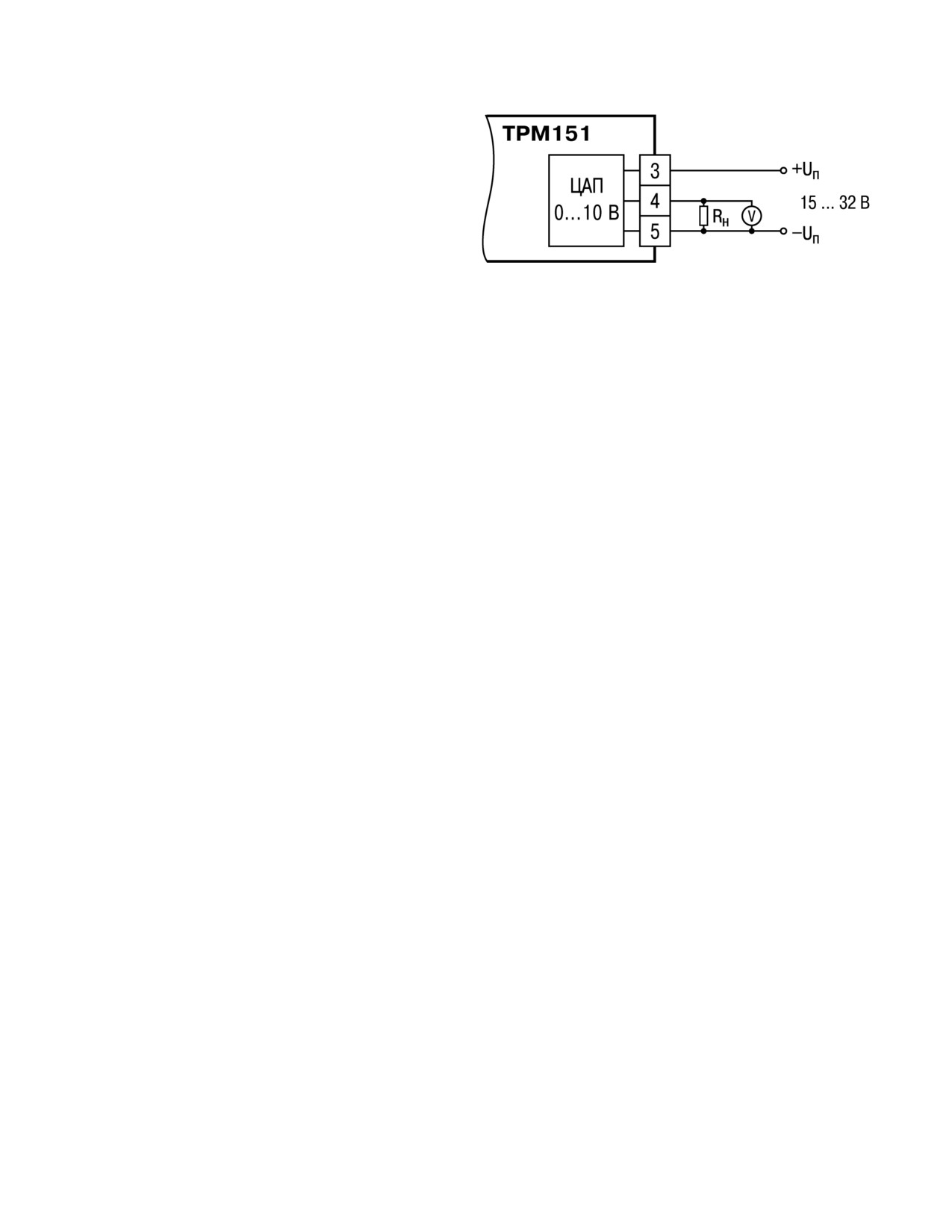

8.4.2.6 Подключение нагрузки к ВЭ типа «ЦАП 0...10 В» («У»)

Для работы ЦАП

0...10

В

используется внешний источник питания

постоянного тока (схема подключения для

ВЭ типа «У» приведена на рисунке 8.9),

номинальное

значение

напряжения

которого Uп находится в диапазоне 15...32

В.

Сопротивление

нагрузки

Rн,

подключаемой к ЦАП, должно быть не

Рисунок 8.9 - Схема подключения

менее 2 кОм.

нагрузки к ВЭ типа «ЦАП 0…10 В»

ВНИМАНИЕ! Напряжение источника питания ЦАП не должно превышать 36 В.

8.4.3 Подключение датчиков

Схема подключения датчиков к прибору ТРМ151 приведена на рисунке Б.1 в

Приложении Б.

8.4.3.1 Подключение термопреобразователей сопротивления

Для

ТРМ151 используется

трехпроводная

схема

подключения

термопреобразователей сопротивления. При такой схеме к одному из выводов ТС

подключаются одновременно два провода, соединяющих его с прибором, а к другому

выводу - третий соединительный провод (см. Приложение Б, рисунки Б.1, Б.4).

ВНИМАНИЕ! Сопротивления всех трех соединительных проводов должны быть равны.

Для этого используются одинаковые провода равной длины. В противном случае

результаты измерений могут быть неточными.

Примечание - Также можно подключать ТС по двухпроводной схеме (например, с

целью использования уже имеющихся на объекте линий связи). Однако, при этом

отсутствует компенсация сопротивления соединительных проводов, и поэтому может

наблюдаться некоторая зависимость показаний прибора от колебаний температуры

проводов. При использовании двухпроводной схемы при подготовке прибора к работе

необходимо выполнять действия, указанные в Приложении Д.

8.4.3.2 Подключение термоэлектрических преобразователей (термопар)

8.4.3.2.1 Подключение термопар к прибору производится с помощью специальных

компенсационных (термоэлектродных) проводов, изготовленных из тех же материалов,

что и термопара. Допускается также использовать провода из металлов с

термоэлектрическими характеристиками, которые в диапазоне температур 0…100 °С

аналогичны характеристикам материалов электродов термопары.

8.4.3.2.2 При соединении компенсационных проводов с термопарой и прибором

должна соблюдаться полярность (см. схему подключения, Приложение Б, рисунки Б.1,

Б.5).

Внимание! При нарушении вышеуказанных условий при измерении могут возникать

значительные погрешности.

87

8.4.3.2.3 Во избежание влияния помех на измерительную часть прибора, линию

связи прибора с датчиком рекомендуется экранировать. В качестве экрана может быть

использована заземленная стальная труба.

ВНИМАНИЕ! Рабочие спаи термопар должны быть электрически изолированы друг от

друга и от внешнего оборудования! Запрещается использовать термопары с

неизолированным рабочим спаем.

8.4.3.3 Подключение активных датчиков, имеющих унифицированный

выходной сигнал тока или напряжения

1 Активные датчики с выходным сигналом в

виде постоянного напряжения (-50…50 мВ или 0…1

В) подключаются непосредственно к входным

контактам прибора.

2 Активные датчики с выходным сигналом в

виде тока (0…5 мА, 0…20 мА или 4…20 мА), в том

числе датчики положения токового типа, можно

подключать к прибору только после установки

внешнего

шунтирующего

резистора

(см.

Приложение Б и рисунки 8.9). Резистор должен быть

прецизионным

(типа С2-29В, С5-25 и т. п.,

мощностью не менее 0,25 Вт, сопротивлением 100

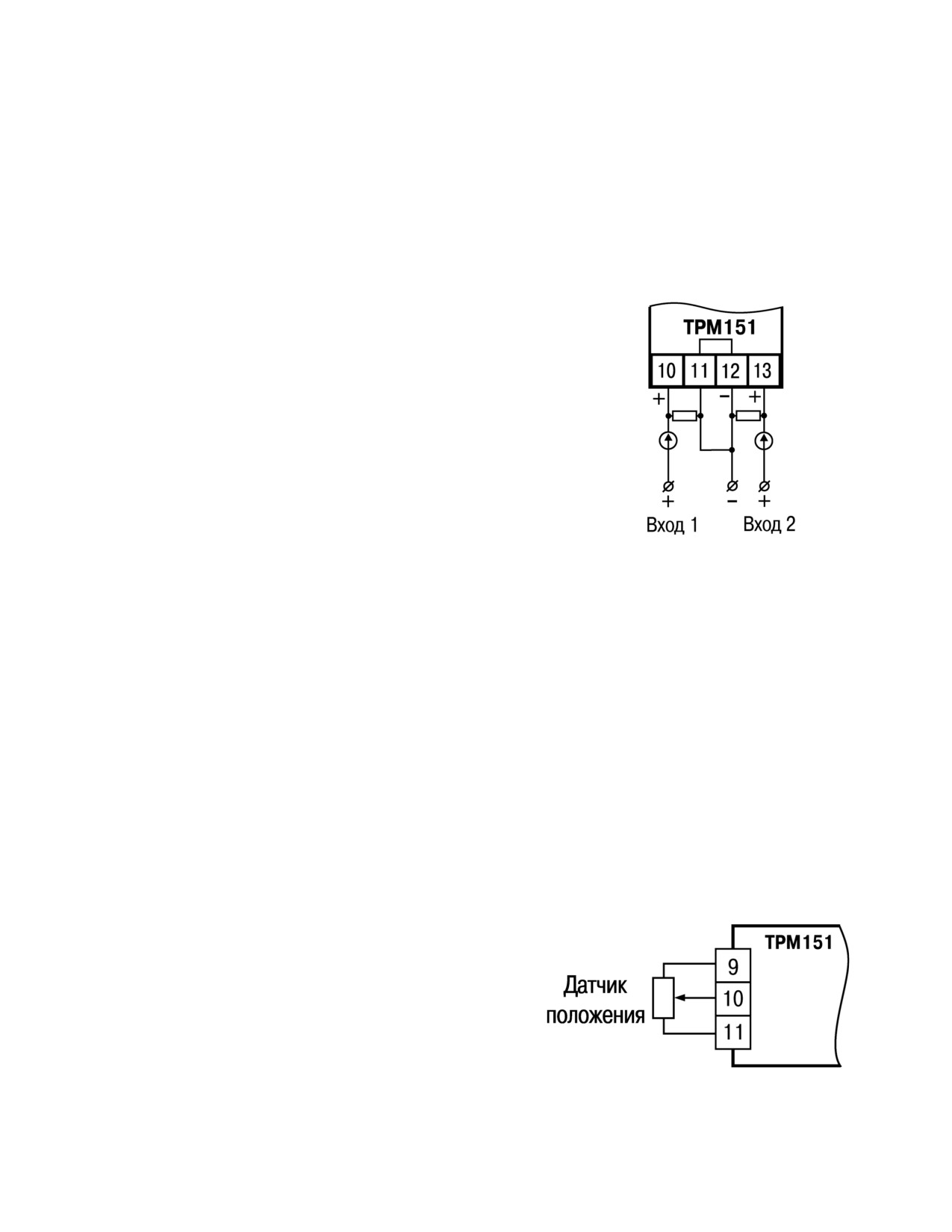

Рисунок 8.10 - Схема

Ом ± 0,1 %) и высокостабильным во времени и по

подключения активных

температуре (ТКС не хуже 25·10^-6 1/^оС).

датчиков типа «параметр-ток»,

3

Для

питания

нормирующих

«параметр-напряжение»

преобразователей необходим дополнительный

источник постоянного напряжения Uп.

На рисунке 8.10 показаны схемы подключения датчиков с унифицированным

выходным сигналом

4...20 мА к приборам по двухпроводной линии. Значение

напряжения Uп указывается в технических характеристиках нормирующего

преобразователя и, как правило, находится в диапазоне 18…36 В.

4 Во избежание влияния помех на измерительную часть прибора линию связи

прибора с датчиком рекомендуется экранировать. В качестве экрана может быть

использована заземленная стальная труба.

ВНИМАНИЕ! «Минусовые» входы датчиков в приборе электрически объединены между

собой.

8.4.3.4 Подключение резистивных датчиков положения

Достаточно часто в промышленности

применяются датчики положения резистивного

типа. В датчиках этого типа в качестве

чувствительного

элемента

используется

резистор

переменного

сопротивления,

ползунок которого механически связан с

регулирующей

частью

исполнительного

механизма.

Рисунок 8.11 - Схема подключения

резистивного датчика

88

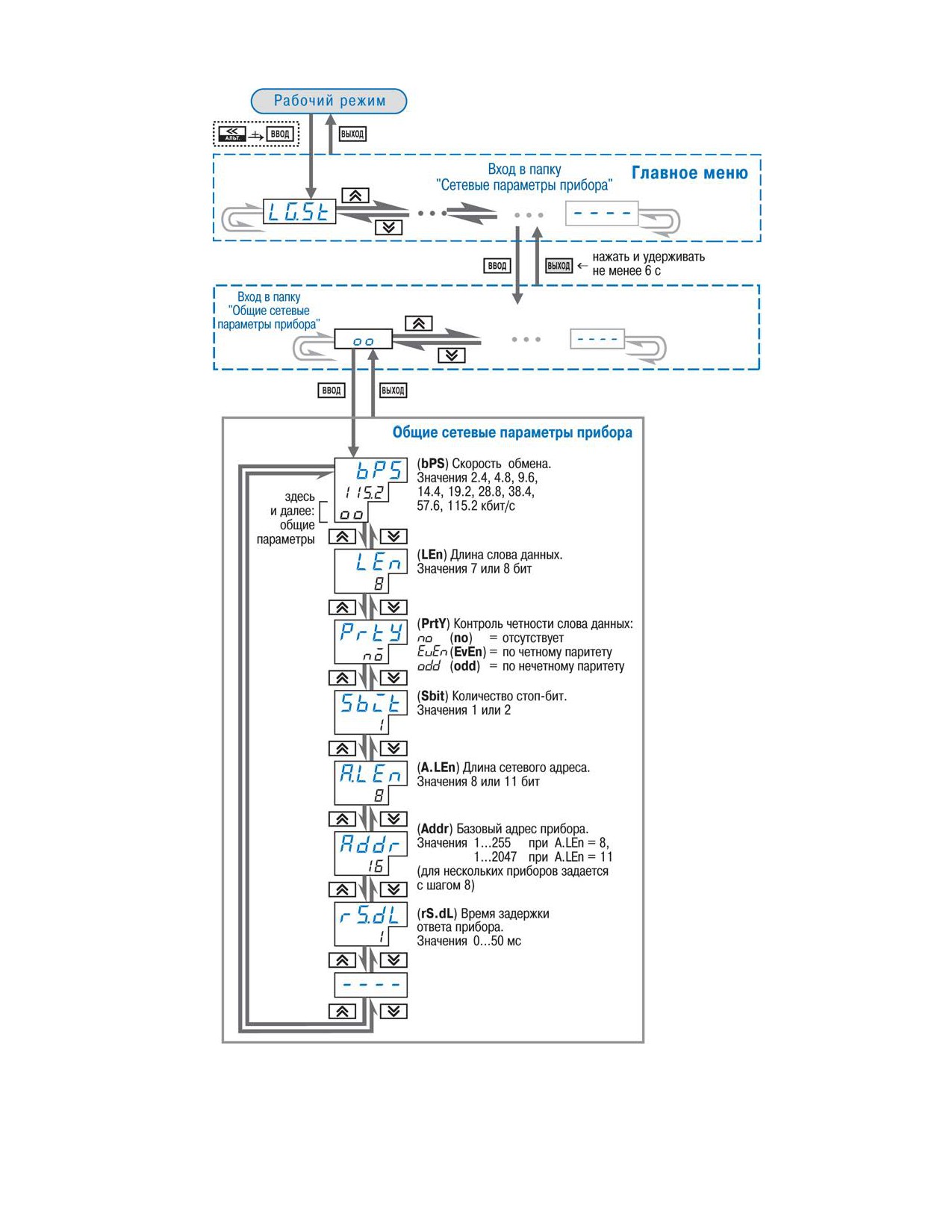

10 Настройка сетевого интерфейса RS-485

Раздел содержит описание параметров и настройки сетевого интерфейса RS-485.

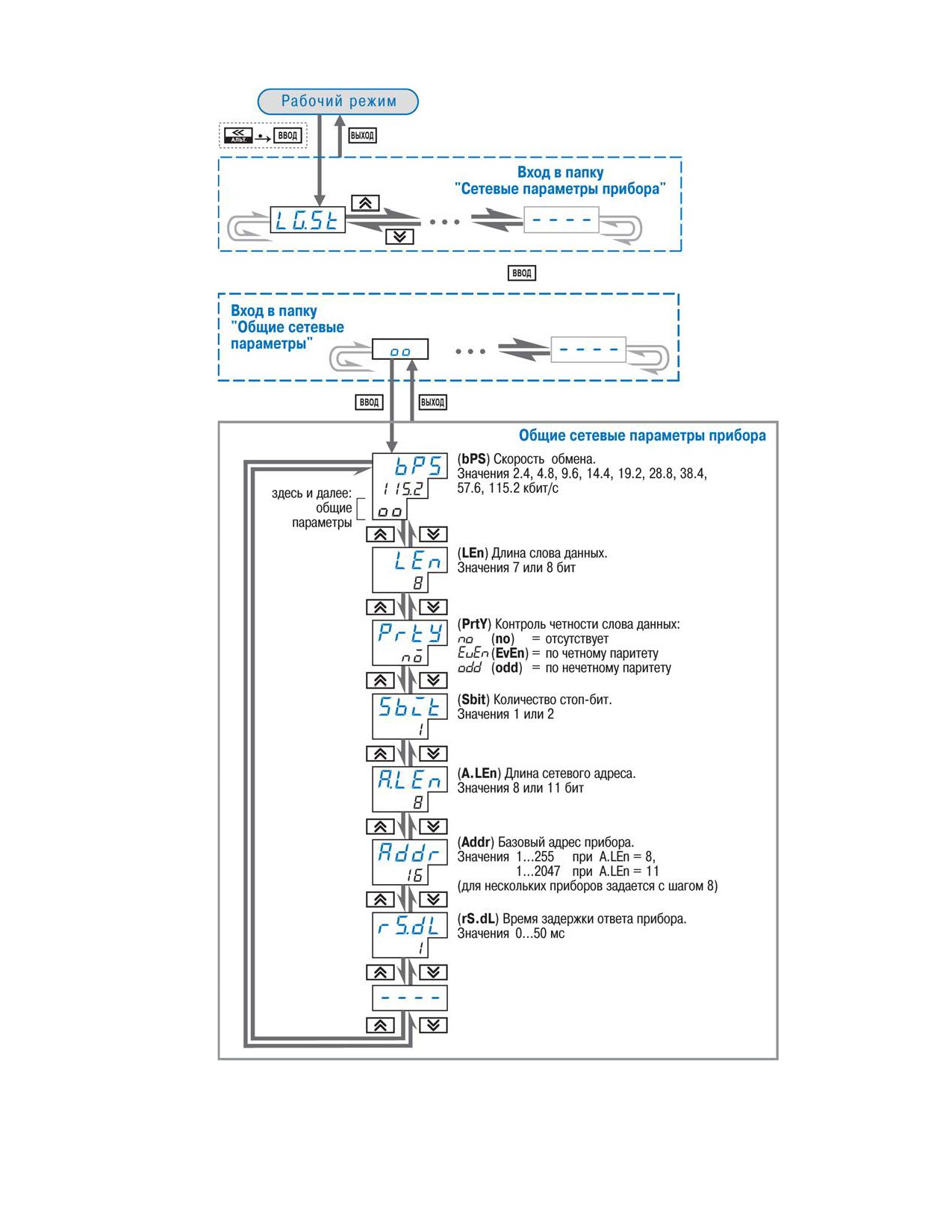

10.1 Сетевые параметры и их заводские установки

Режим работы сети RS-485 определяют 5 параметров, представленных в таблице 10.1.

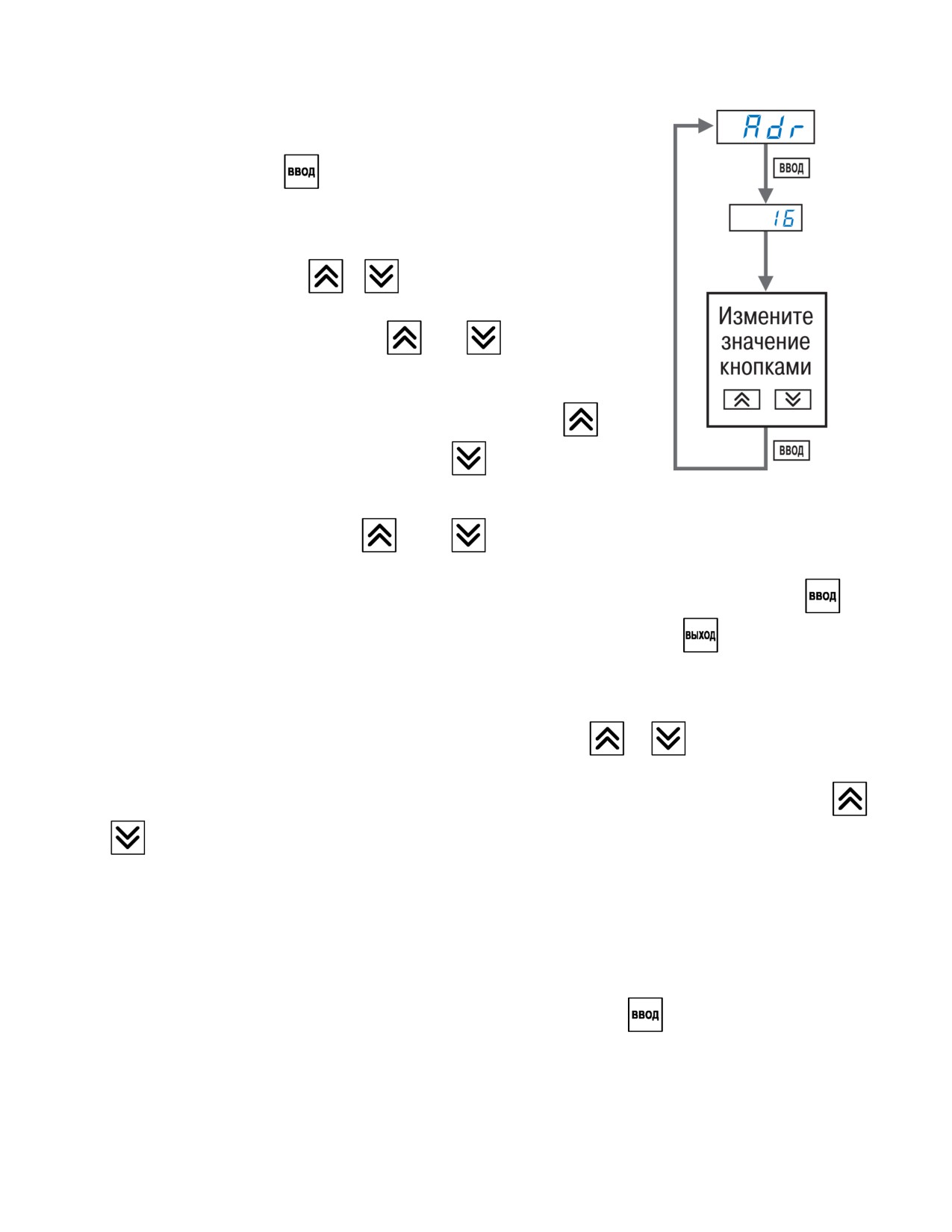

Кроме того, каждый прибор ТРМ151 в сети RS-485 имеет свой уникальный Базовый

сетевой адрес (см. п. 10.2).

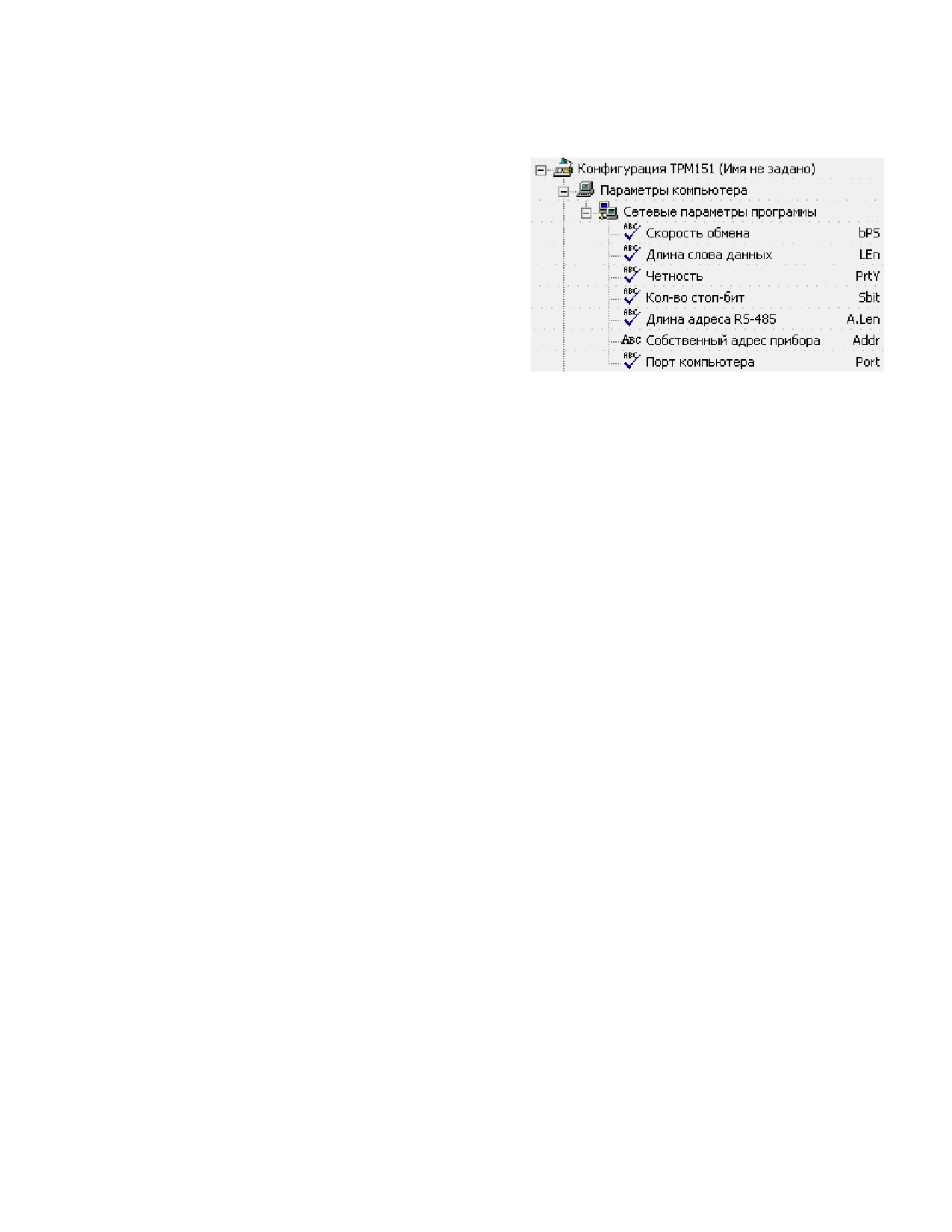

При конфигурировании прибора на заводе-изготовителе для прибора и

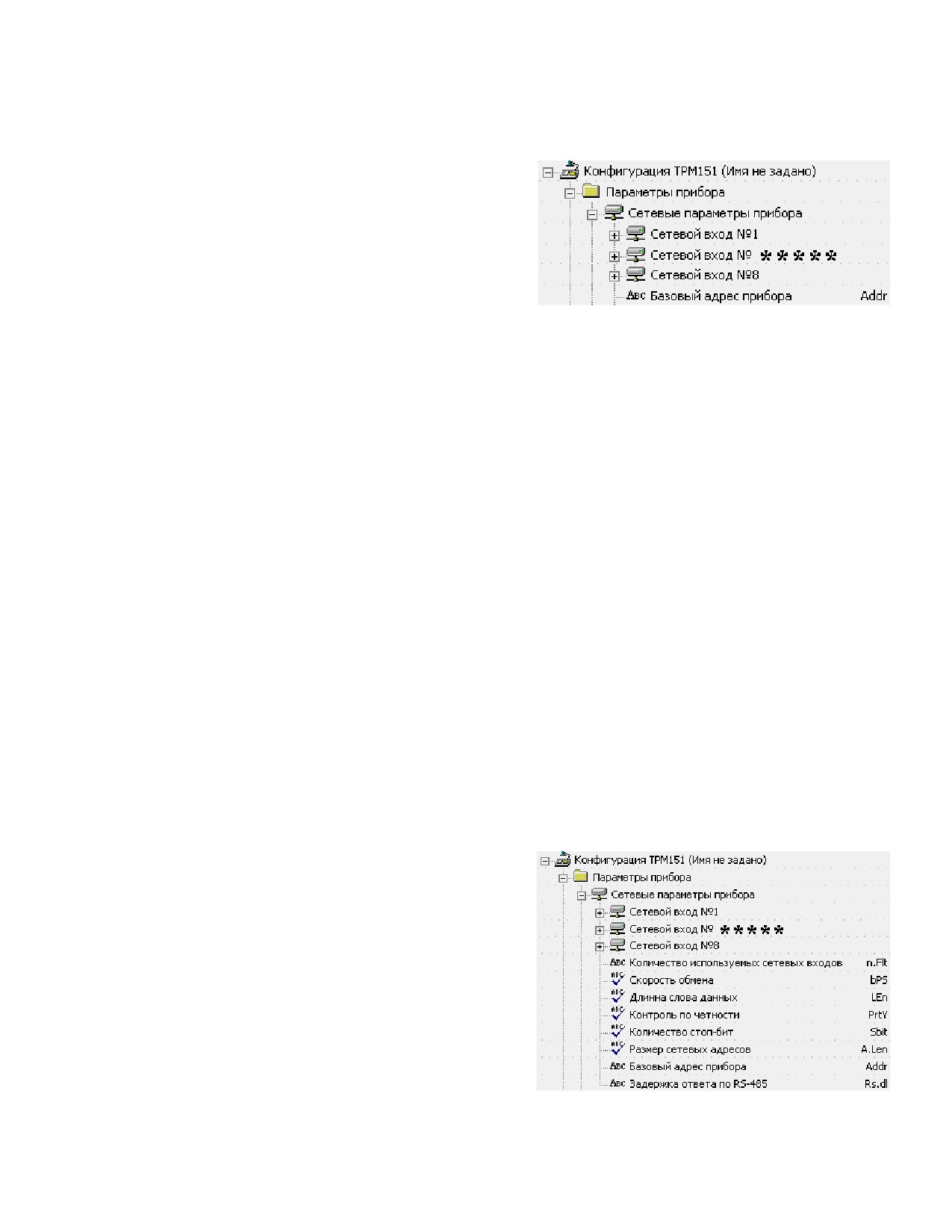

Конфигуратора устанавливаются одинаковые значения параметров, определяющих

работу в сети RS-485 (см. таблицу 10.1).

Таблица 10.1 - Заводские значения сетевых параметров прибора ТРМ151 и

программы «Конфигуратор ТРМ151»

Имя параметра

Название параметра

Значение

bPS

Скорость обмена данными

9600 бит/с

Len

Длина слова данных

8 бит

PrtY

Контроль четности

отсутствует

Sbit

Количество стоп-бит в

1

посылке

A.Len

Длина сетевого адреса

8 бит

Addr

Базовый адрес прибора

16

Изменение сетевых настроек прибора или программы может потребоваться при

одновременной работе с несколькими приборами в сети.

При неустойчивой связи с прибором, на что указывают частые сообщения об

ошибках при чтении или записи параметров, может возникнуть необходимость изменить

Скорость обмена данными. Например, при работе на медленном ПК, если скорость

составляла 9600 бит/с, необходимо установить 38400 или 57600 бит/с.

Возможные значения сетевых параметров приведены в Приложении В.

ВНИМАНИЕ!

1. Для обеспечения совместной работы сетевые параметры всех приборов одной сети и

программы «Конфигуратор ТРМ151» должны быть одинаковы. В противном случае

невозможно установить связь между приборами.

2. Базовые адреса всех приборов одной сети должны быть различны и заданы с

интервалом, кратным 8 (см. п. 10.2). Компьютер своего базового адреса в сети не

имеет.

93

10.2 Базовый адрес прибора

Каждый прибор ТРМ151 в сети RS-485 должен иметь свой уникальный Базовый

адрес в сети.

Длина Базового

адреса

прибора

определяется

параметром

A.Len

при

конфигурировании сетевых настроек и может

быть либо

8, либо

11 бит. Соответственно,

максимальное значение, которое может

принимать Базовый адрес при

8-битной

адресации - 255, а при 11-битной адресации -

2047.

На заводе-изготовителе всем приборам устанавливается одинаковый Базовый

адрес Addr, равный 16. Если планируется использовать в одной сети RS-485 несколько

приборов, то им необходимо задать новые значения Базовых адресов.

Для каждого следующего прибора ТРМ151 в сети Базовый адрес задаётся по

формуле:

Базовый адрес конкретного прибора ТРМ151

= Базовый адрес предыдущего

прибора + 8.

Пример. Для прибора № 1 Базовый адрес равен 16. Тогда для прибора № 2

задается Базовый адрес 24, для прибора № 3 - 32 и т. д.

Таким образом, под каждый прибор ТРМ151 резервируется 8 адресов в адресном

пространстве сети. Эти адреса необходимы при передаче оперативных параметров по

сети RS-485.

ВНИМАНИЕ! Запрещается задавать другим приборам в сети Базовые адреса, лежащие в

диапазоне: [Базовый адрес ТРМ151 … Базовый адрес + 7].

10.3 Изменение сетевых параметров прибора

Настройка сетевых параметров прибора ТРМ151 может осуществляться двумя

способами:

• с помощью программ «Конфигуратор ТРМ151» или «Быстрый Старт»;

• кнопками на лицевой панели прибора.

10.3.1 Изменение сетевых параметров прибора с помощью Конфигуратора

Задание сетевых параметров прибора с

помощью Конфигуратора возможно, только если

связь прибора с компьютером успешно

установлена при текущих сетевых настройках.

Сетевые

параметры

программы

пользователь задает с использованием доступа

к ним через папку Сетевые параметры прибора

или через меню Режимы программы | Сетевые

параметры прибора.

После изменения сетевых параметров

прибора, нажав кнопку "Записать измененные"

или воспользовавшись аналогичным пунктом

меню, пользователь записывает измененные параметры в прибор.

94

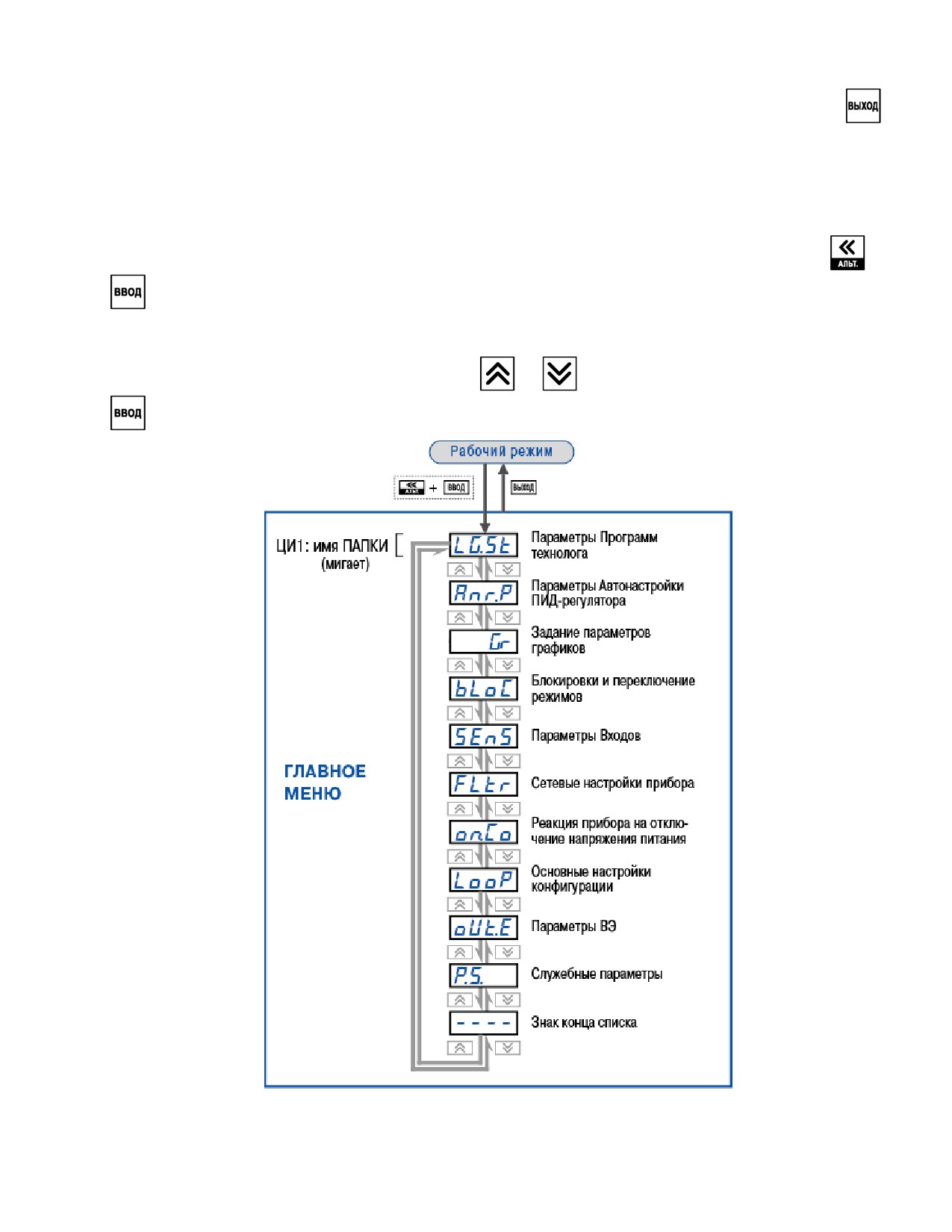

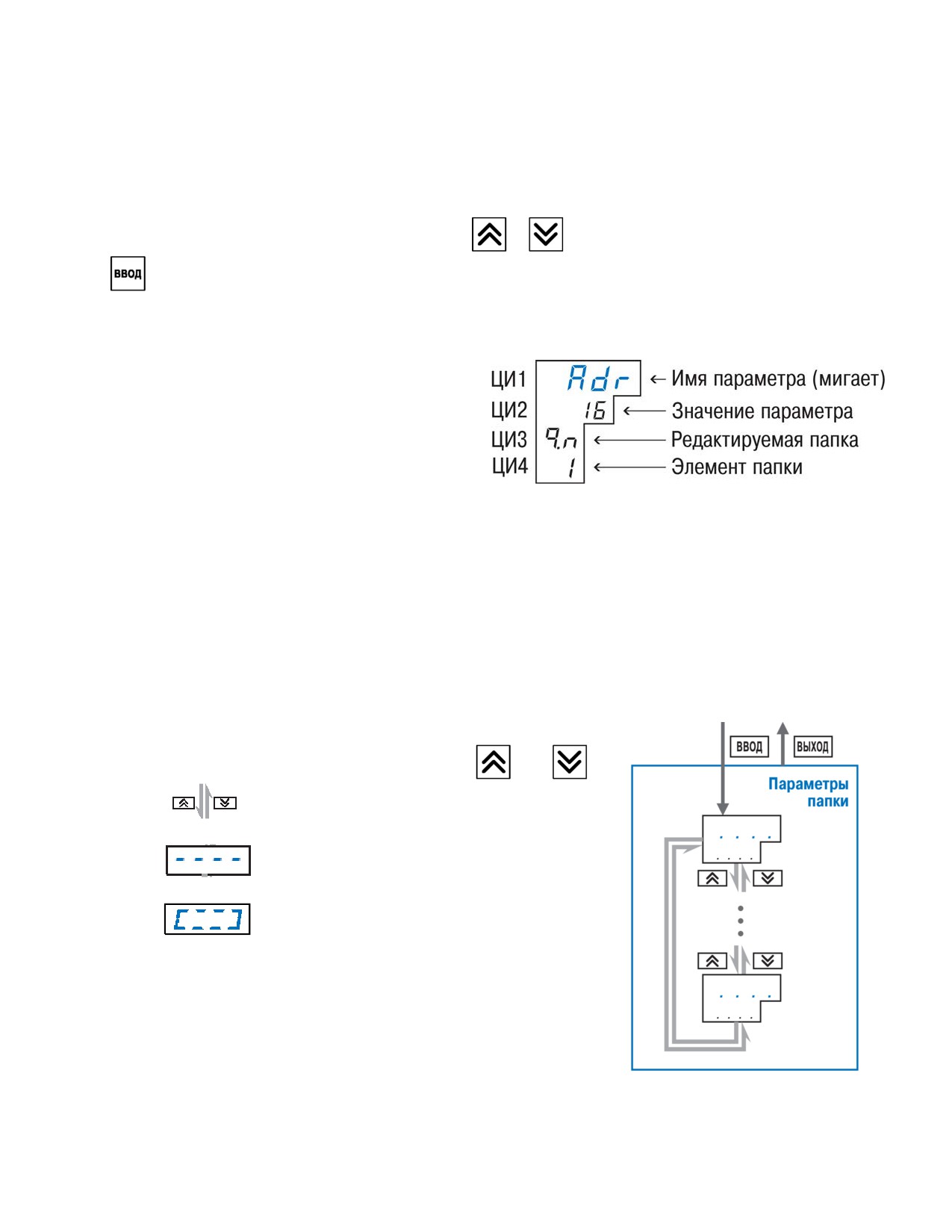

Рисунок 10.1 - Схема задания сетевых параметров прибора кнопками на лицевой

панели прибора

96

10.4 Изменение сетевых параметров программы

Доступ к ним возможен через папку Сетевые параметры программы или через меню

Режимы программы

(в Сетевые параметры

программы).

После задания сетевых параметров

программы проверяется наличие связи с

прибором, считыванием его имени. Для этого в

меню Прибор выбирается команда Проверка

связи (Alt+N).

Если произошла ошибка считывания,

проверяется правильность установки сетевых

параметров программы, соответствие их

сетевым настройкам прибора, правильность

подключения прибора к компьютеру через адаптер ОВЕН АС3 или ОВЕН АС4.

97

11 Программа «Конфигуратор ТРМ151»

Описывается назначение и возможности программы «Конфигуратор ТРМ151».

11.1 Назначение

11.1.1 Программа «Конфигуратор ТРМ151» (или Конфигуратор) предназначена

для задания конфигурации прибора при помощи ПК. Конфигуратор позволяет считывать

конфигурации из прибора, редактировать их и записывать конфигурации в прибор. Также

Конфигуратор имеет возможность работать с файлами конфигураций, которые можно

сохранять на диске или загружать с диска.

11.1.2 Реализована возможность работы с Конфигуратором без подключенного

прибора. Например, в Конфигуратор может быть загружена любая из модификаций

прибора ТРМ151 (в т.ч. «пустая»), отредактирована в соответствии с конкретными

потребностями пользователя и сохранена в файл. Впоследствии пользователь сможет

подключить прибор к компьютеру, установить между ними связь и записать ранее

подготовленную Конфигурацию в прибор.

Процесс редактирования конфигураций допускает возможность полностью

стереть конфигурацию с использованием процедуры инициализации (см. п. 11.7.8), а

затем осуществить конфигурирование

- задание параметров

- в строгой

технологической последовательности (см. п. 9.2.1), при этом может быть, например,

сохранена конфигурация с «пустыми» (незаполненными) полями параметров, которая

затем послужит отправной точкой для создания конфигураций.

11.1.3 При наличии прибора ТРМ151 для упрощения работы перед запуском

Конфигуратора рекомендуется подключить прибор к компьютеру. Тогда Мастер

конфигураций ТРМ151 позволит автоматически установить между ними связь и считать

параметры из прибора.

11.2 Установка Конфигуратора

Для установки программы

«Конфигуратор ТРМ151» необходимо запустить

инсталляционный файл SetupТРМ151.exe и, следуя его инструкциям, установить

Конфигуратор на локальный диск компьютера.

11.3 Запуск Конфигуратора с помощью Мастера Конфигураций ТРМ151.

Установка связи с прибором

Выполнение предварительных операций:

• Подключение прибора ТРМ151 к компьютеру по интерфейсу RS-485 через адаптер

ОВЕН АС3 или другой адаптер RS-485/RS-232 (см. п. 8.4.4).

• Подача питания на прибор и на адаптер.

Важно! Перед запуском Конфигуратора необходимо проверить, чтобы подключенный

прибор не находится в режиме Программирование. Для Выхода из режима

Программирования следует нажать кнопку

и удерживать ее 2 - 3 сек.

98

Рисунок 11.1 - Мастер выбора конфигураций. Окно «Связь с прибором»

Выполнение основных операций:

1. Запуск Конфигуратора (файл ТРМ151.exe).

При запуске файла автоматически запустится Мастер конфигураций ТРМ151, и на

экране появится окно

«Связь с прибором»

(рисунок

11.1). Программа предлагает

проверить или изменить сетевые параметры прибора.

2. Проверка наличия связи с прибором,

Проверка запускается нажатием клавиши [Проверка].

Если связь прибора с компьютером установлена, появится сообщение с

информацией об имени подключенного прибора и версии его прошивки.

Пользователь должен закрыть окно сообщения, нажав [OK], и перейти к п. 3.

В случае появления сообщения о том, что связь не установлена, необходимо

закрыть окно сообщения, нажав [OK], выяснить причину отсутствия связи и попробовать

ее устранить по таблице 11.1 (см. п. 11.4).

99

Рисунок 11.2 - Мастер выбора конфигураций. Окно выбора модификаций прибора

После проведенных мероприятий производится проверка наличия связи с

прибором (нажатие клавиши [Проверка]).

Примечание

- Все приборы ТРМ151 поставляются пользователю с одинаковыми

сетевыми настройками (см. п. 9.1). Программа «Конфигуратор ТРМ151» при первом

запуске имеет

«по умолчанию» те же сетевые настройки. Поэтому при первом

подключении прибора ТРМ151 к компьютеру связь должна устанавливаться

автоматически. При последующих запусках программа начинает работать с сетевыми

настройками, установленными на момент закрытия программы.

Если связь по неизвестным причинам установить не удается, необходимо

обратиться к производителю.

После того как связь прибора с компьютером установлена:

3. Продолжение работы (нажатие клавиши [Вперед>]).

Программа пытается считать номер модификации из прибора.

Если номер модификация успешно считан, на экране появляется окно с

приглашением выбрать уровень доступа (см. рисунок 11.3).

Если номер модификацию считать не удается, появляется соответствующее

сообщение. После нажатия клавиши [OK] - открывается окно с приглашением выбрать

модификацию прибора из списка (рисунок 11.2).

100

Рисунок 11.3 - Мастер выбора конфигураций. Окно определения уровня доступа

Пользователь выбирает модификацию своего прибора (например, «Модификация

№ 1») и нажимает клавишу [Вперед>], - открывается окно с приглашением выбрать

уровень доступа (рисунок 11.3). Переход к п. 4.

4. Выбор уровня доступа:

•

«минимальный» - для задания только параметров Программ технолога;

•

«средний» - для задания параметров Конфигурации ТРМ151 (доступ ко всем

параметрам, определяющим настройки модификации) и Программ технолога

(рекомендуется);

•

«полный» - для свободного переконфигурирования прибора (только для опытных

пользователей).

Для «среднего» или «полного» уровня доступа вводится пароль (см. п. 11.5).

5. Продолжение работы (нажатие клавиши [Вперед>]).

Открывается окно, завершающее подготовку к созданию Конфигурации (рисунок 11.4).

101

Рисунок 11.4 - Мастер выбора конфигураций. Окно подготовки к загрузке

модификации

Если прибор подключен, устанавливаются флаги

«Включить режим

автоматического чтения» и/или «Режим автоматической записи» (см. п. 11.7.5, 11.7.10).

6. Продолжение работы (нажатие клавиши [Готово]).

Программа открывает лист «Деревья параметров» рабочего окна Конфигуратора,

в котором создана новая Конфигурация (см. п. 11.6).

11.4 Причины отсутствия связи прибора с компьютером и способы их

устранения

Возможные причины отсутствия связи прибора с компьютером и способы их

устранения представлены в таблице 11.1.

102

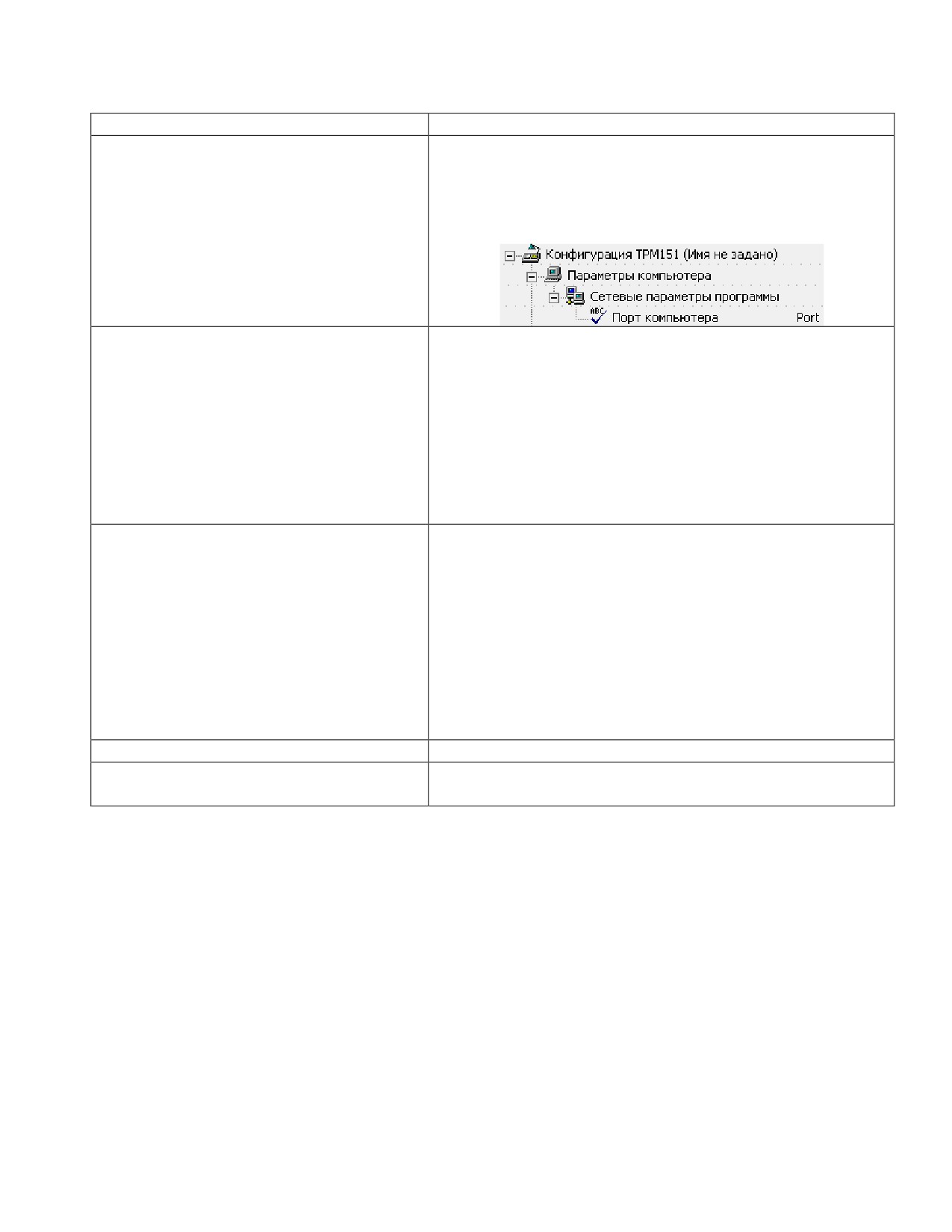

Таблица 11.1

Причина отсутствия связи

Способы устранения неисправностей

Неправильно указан COM-порт, к

В Мастере создания конфигураций:

которому

подключен

адаптер

нажать клавишу [Изменить]. В открывшемся окне

сетевого интерфейса.

для параметра Порт компьютера Port в поле

«Значение» выбрать нужный COM-порт. Путь для

задания COM-порта в окне Конфигуратора

Неправильно подключен прибор

Проверить правильность подключения:

или адаптер.

•

АС3 должен быть подключен к

соответствующему COM-порту ПК;

•

сетевые выходы «A» и «В» адаптера АС3

должны быть подключены к аналогичным

выходам прибора;

•

на прибор и адаптер должно быть подано

питание

(проконтролируйте по свечению

индикаторов или светодиодов).

Сетевые настройки прибора и

Изменить настройки программы или прибора так,

программы не совпадают.

чтобы они совпадали (см. раздел 10).

Сетевые настройки прибора проверить и изменить

с помощью кнопок на лицевой панели прибора по

п. 10.3.2.

Изменение сетевых настроек программы в

Мастере создания конфигураций:

нажать клавишу [Изменить]. В открывшемся окне

задать новые значения параметров.

В окне Конфигуратора - см. п. 10.4.

Зависание прибора.

Перезагрузить прибор.

Занятость

COM-порта другим

Завершить и закрыть приложение, занимающее

приложением (например, EasyGo).

порт.

Примечание - Если пользователь находится в главном окне Конфигуратора, то, после

проведенных мероприятий, он должен проверить наличие связи с прибором, считав его

имя. Для этого необходимо выбрать в меню Прибор команду Проверка связи (или нажать

клавиши Alt+N).

11.5 Уровни доступа

При запуске программа «Конфигуратор ТРМ151» предлагает выбрать уровень

доступа.

Всего в программе имеется 3 уровня доступа, 2 из которых могут быть защищены

паролями.

Информация об уровнях доступа представлена в таблице 11.2.

При желании пользователь может изменить пароли доступа с помощью команды

меню Сервис | Смена паролей.

103

При запуске на минимальном уровне доступа программа автоматически

попытается считать часть конфигурации с прибора. При этом прибор должен быть

подключен к компьютеру и запитан. Если программе не удается установить связь с

прибором, и первые 5 параметров считываются неудачно, то происходит прекращение

автоматического считывания. После установки связи прибора с программой можно

восстановить режим автоматического чтения, установив флажок в пункте меню Режимы

программы | Режим автоматического чтения.

Таблица 11.2

Уровень

Пароль

Предоставляемые возможности

Для кого

доступа

(заводской)

рекомендовано

Мини-

нет, и задать

Доступ только для задания

Оператор

мальный

нельзя

параметров Программ технолога

Доступ ко всем параметрам

Технолог,

не задан

конфигурации, определяющим

Средний

обслуживающий

(«пустой»)

настройки модификации, и Программ

персонал

технолога

Ограничений нет. Доступ ко всем

Наладчик

параметрам прибора, имеется

системы,

Полный

«1»

возможность изменить конфигурацию

системный

прибора, разрешена инициализация

интегратор

прибора

ВНИМАНИЕ! Изменение конфигурации на полном уровне доступа рекомендуется

производить только после изучения полного «Руководства по эксплуатации» базового

прибора ТРМ151 (настоящего документа).

11.6 Интерфейс пользователя

После запуска программы «Конфигуратор ТРМ151» открывается рабочее окно

программы (рисунок 11.5), в верхней части которого находятся главное меню, панель

инструментов и вкладки листов.

Рабочее окно Конфигуратора содержит два листа:

•

«Дерево параметров»;

•

«Таблица программ».

Эти листы по-разному отображают информацию о программируемых параметрах

прибора. При этом значения параметров на обоих листах одинаковы.

При запуске программы открывается лист «Дерево параметров».

104

Рисунок 11.5 - Рабочее окно программы «Конфигуратор ТРМ151». Лист «Дерево

параметров» (уровень доступа - «средний»)

11.6.1 Лист «Дерево параметров»

Внешний вид листа

«Дерево параметров» рабочего окна Конфигуратора

представлен на рисунке 11.5.

Рабочее окно программы содержит корневой каталог КОНФИГУРАЦИЯ ТРМ151,

который включает в себя три ветви - вложенные каталоги, имеющие иерархическую

структуру:

• ПАРАМЕТРЫ ПРИБОРА;

• ОПРОС ОПЕРАТИВНЫХ ПАРАМЕТРОВ;

• ПАРАМЕТРЫ КОМПЬЮТЕРА.

Ветвь ПАРАМЕТРЫ ПРИБОРА содержит полный набор параметров для

определения конфигурации прибора. Параметры прибора сгруппированы в папки, внутри

которых идет дробление по логическим единицам (устройствам, модулям и др.).

Список параметров данной ветви, который появляется на экране, зависит от

уровня доступа пользователя (см. п. 11.5).

На уровне доступа «минимальный» появляются только параметры следующих

папок:

• Общие параметры;

• Программы технолога;

• Уставки.

Примечание - На уровне доступа «минимальный» для некоторых модификаций

могут быть открыты и другие параметры. Пользователь сможет конкретизировать

свои возможности, открыв программу-конфигуратор.

105

На уровне доступа «средний» появляются параметры папок, определяемых этим

уровнем. Эти параметры подробно описаны в разделе 3.

На уровне доступа

«полный» появляются все параметры прибора ТРМ151

(представлены на рисунке 11.6).

Рисунок 11.6 - Рабочее окно программы «Конфигуратор ТРМ151» (полный уровень

доступа)

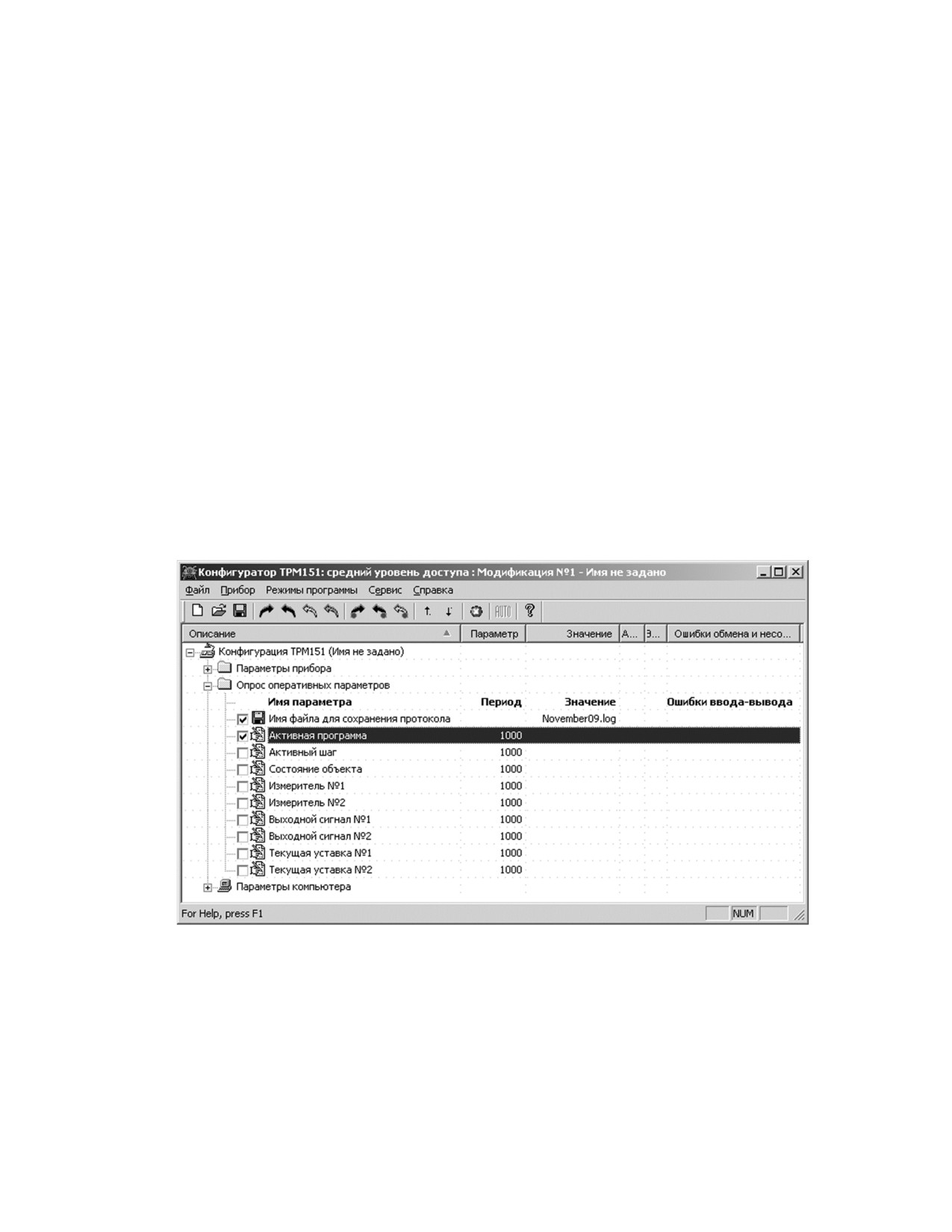

Ветвь ОПРОС ОПЕРАТИВНЫХ ПАРАМЕТРОВ позволяет просматривать и

сохранять параметры текущего состояния прибора

(оперативные параметры):

измеряемые величины, значения выходной мощности Регуляторов, состояние прибора

(РАБОТА, СТОП и т. д.) и др.

Подробно о регистрации оперативных параметров см. п. 11.8.

Ветвь ПАРАМЕТРЫ КОМПЬЮТЕРА содержит 2 папки:

• Сервисные параметры программы информационного характера

(версия

программы «Конфигуратор ТРМ151» и версия операционной системы);

• Сетевые параметры программы для настройки сетевого интерфейса RS-485 (см.

п. 10.4).

106

В каждой строке иерархической структуры представлена информация об одном

параметре, а в столбцах приведены характеристики этого параметра. Характеристики

параметров папок ПАРАМЕТРЫ ПРИБОРА и ПАРАМЕТРЫ КОМПЬЮТЕРА

представлены в таблице 11.3.

Таблица 11.3 - Характеристики параметров

Характеристика

Описание

Название параметра

Словесное описание параметра, отражающее его суть,

назначение

Имя параметра

Содержит до 4-х латинских букв, которые могут быть

разделены одной или несколькими точками.

Используется при программировании прибора кнопками на

лицевой панели

Значение параметра

Может быть представлено в числовом или текстовом

формате.

Задается вручную (для большинства числовых значений)

или выбирается из списка (для текстовых и некоторых

числовых значений)

Атрибут

Может принимать значения

«Редактируемый» или

«Редактирование»

«Нередактируемый».

Значение

«Нередактируемый» блокирует попытку

изменить значение параметра

Атрибут «Владелец»

Может принимать значения «Пользователь» или «Завод».

Значение «Завод» установлено на заводе-изготовителе и

запрещает изменение атрибута Редактирование, т. е. один

атрибут защищает другой.

Этот атрибут изменяет только завод-изготовитель

Ошибка ввода-вывода

Указывает причину ошибки в случае возникновения

таковой, при этом параметр отмечается красным шрифтом

107

11.6.2 Лист «Таблица программ»

Внешний вид листа

«Таблица программ» главного окна Конфигуратора

представлен на рисунке 11.7.

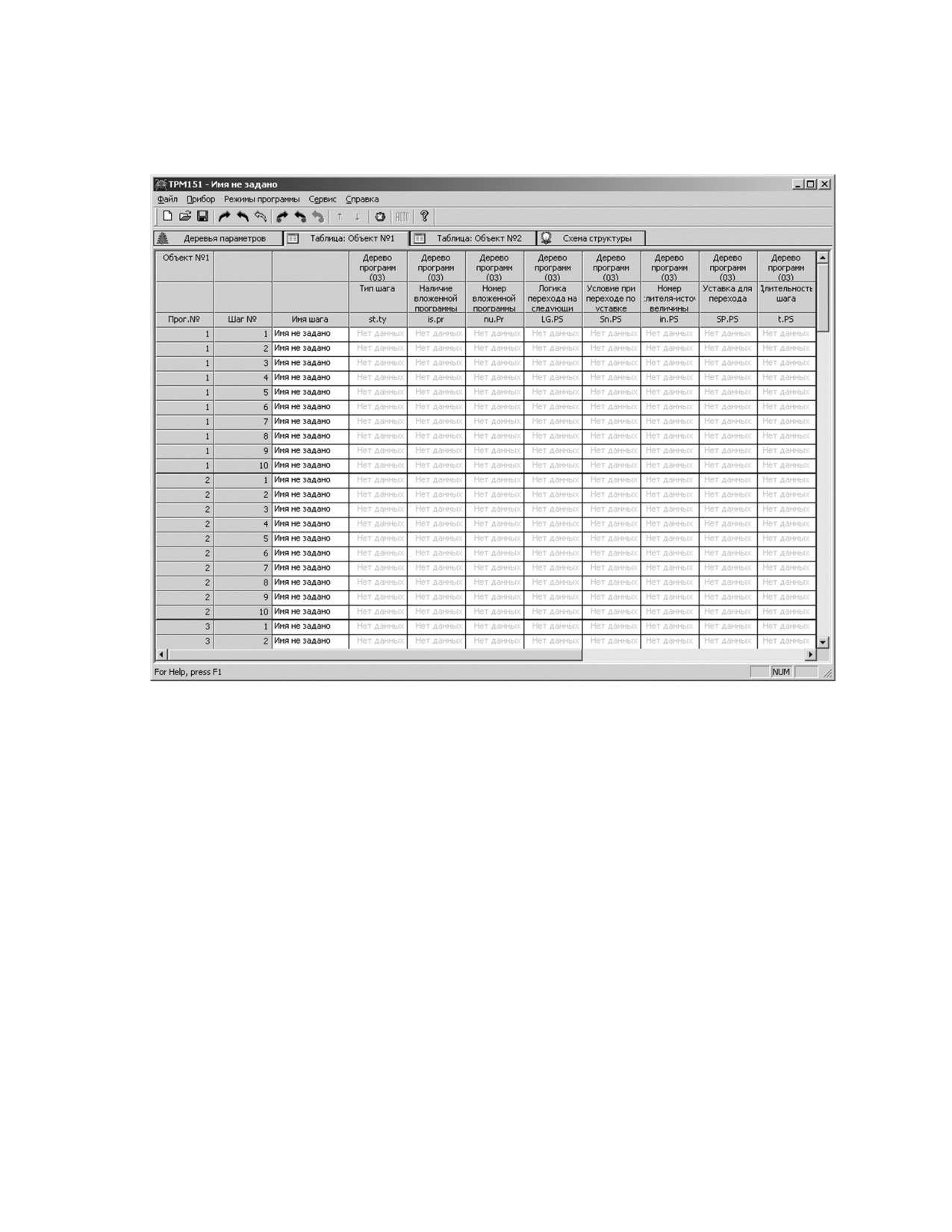

Рисунок 11.7 - Рабочее окно программы «Конфигуратор ТРМ151». Лист «Таблица

программ»

В каждой строке таблицы приводится информация для одного Шага Программы, а

столбцы содержат параметры для этого Шага, собранные из разных папок дерева

параметров прибора. Такое представление удобно в случае необходимости видеть все

параметры Программы технолога в одном месте.

11.6.3 Меню Конфигуратора

Главное меню Конфигуратора включает

5 пунктов: Файл, Прибор, Режимы

программы, Сервис и Справка.

Список команд меню с указанием «горячих» клавиш приведен в таблице 11.4.

108

Таблица 11.4 - Команды меню

Команда

Назначение

Клавиши

Меню Файл

Работа с файлами конфигурации

Новая

Создание новой конфигурации прибора (установка для

Ctrl+N

конфигурация

всех параметров значения «нет данных»)

Новый уровень/

Загрузка текущей конфигурации на другом уровне

модификация

доступа или переход к другой модификации

Открыть

Открытие файла (с расширением _.151)

Ctrl+O

Сохранить

Сохранение конфигурации в файл

Ctrl+S

Сохранить как

Сохранение конфигурации в файл с другим именем

Экспорт таблицы значений параметров в формат

Экспорт в DBF

Dbase-III

Импорт таблицы значений параметров из формата

Импорт из DBF

Dbase-III

Печать таблицы

Печать листа «Таблица программ»

программ

{Список файлов}

Список 4-х последних файлов с конфигурациями

Выход

Закрытие программы

Меню Прибор

Работа с прибором (чтение/запись параметров)

Считать

все

Считывание значений всех параметров ветви

Alt+R

параметры

«Параметры прибора» из прибора в компьютер

Записать

все

Запись всех параметров из компьютера в прибор

Alt+W

параметры

Запись измененных значений параметров из

Записать только

компьютера в прибор. После редактирования значения

измененные

параметр помечается зеленым цветом, после записи в

Alt+U

прибор шрифт становится черным, после неудачной

записи - красным

Сравнить

с

Сравнение значений параметров прибора и открытой

параметрами

в

конфигурации

Alt+C

приборе

Записать только

Запись только тех параметров, которые не записались

параметры

с

при предыдущей команде записи

(эти параметры

ошибками

помечены красным цветом)

Считать

все

Считывание значений всех параметров выделенной

параметры

Alt+Ctrl+R

папки из прибора в компьютер

выделенной папки

Записать

все

параметры

Запись значений всех параметров выделенной папки

Alt+Ctrl+W

выделенной

из компьютера в прибор

Папки

Запись измененных значений параметров выделенной

Записать только

папки из компьютера в прибор. После редактирования

измененные

Alt+Ctrl+U

значения параметр помечается зеленым шрифтом,

параметры папки

после записи в прибор шрифт становится черным

109

Сравнить

параметры папки

Сравнение значений параметров выделенной папки

Alt+Ctrl+C

с параметрами

прибора и открытой конфигурации

в приборе

Выделение в дереве параметров предыдущего

К предыдущему

параметра, считанного из прибора или записанного в

проблемному

него с ошибкой. Такой параметр помечен красным

Alt+↑

параметру дерева

цветом, в поле

«Ошибки ввода-вывода» указывается

причина ошибки

Выделение в дереве параметров следующего

К

следующему

параметра, считанного из прибора или записанного в

проблемному

него с ошибкой. Такой параметр помечен красным

Alt+↓

параметру дерева

цветом, в поле

«Ошибки ввода-вывода» указывается

причина ошибки

Отчет

по

Выдача текстового документа со значениями

структуре

параметров, определяющих структуру прибора

конфигурации

Прочитать

Считывание служебных параметров, необходимых

параметры

для построения таблиц Программ технолога

структуры

Юстировка входов

Вызов процедуры юстировки входов прибора

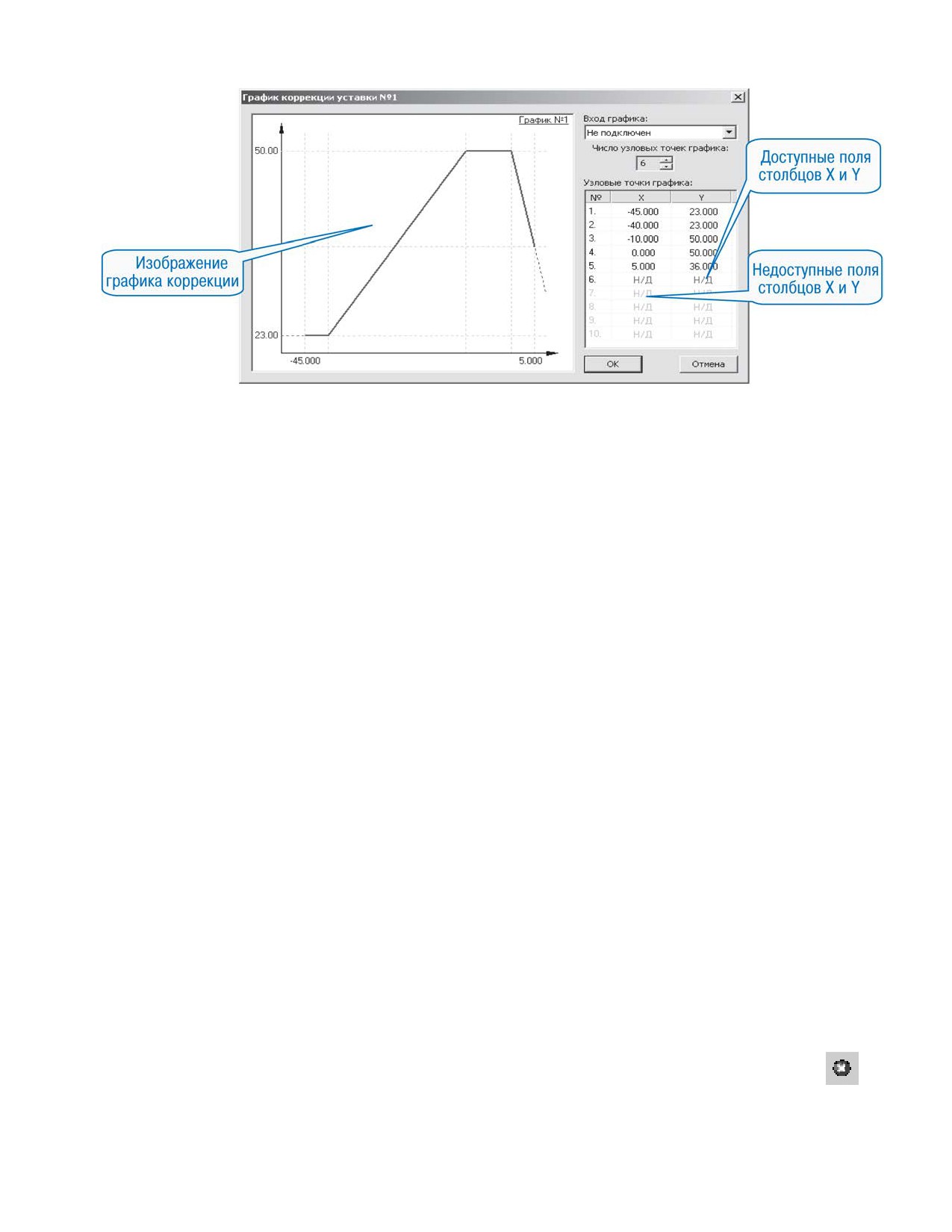

Доступ к формам «График коррекции уставки» для

Графики уставки

выбранного из выпадающего списка конкретного

графика

Опрос отдельного

Доступ к отдельным параметрам прибора (только для

Alt+S

параметра

опытных пользователей)

Установление

Считывание имени прибора и номера версии его

связи с прибором

прошивки. Используется для проверки связи с

Alt+N

(vEr, dEv)

прибором

Меню Режимы

Определение режимов работы программы

(записи,

программы

чтения, отображения параметров)

Показывает индексы параметров. Линейные индексы

Показывать

параметров необходимы при создании новых

линейные индексы

программ, работающих с прибором

В этом режиме программа автоматически считывает из

Режим

прибора значения параметров открываемой папки. Для

автоматического

отключения режима необходимо снять флажок перед

чтения

данным пунктом меню. Это необходимо, например, при

работе с Конфигуратором при отключенном приборе

Режим

В этом режиме запись значения параметра

немедленной

осуществляется сразу после его ввода

записи

В этом режиме прибор не производит чтения и записи

Не передавать

атрибутов параметров. Режим немного ускоряет

атрибуты

работу, но может привести к ошибкам ввода-вывода,

параметров

если в приборе установлены атрибуты защиты

110

Сетевые

Открывает окно, в котором можно изменить сетевые

параметры

параметры программы

программы

Установка типа преобразователя RS-485/RS-232.

Преобразователь

Возможен вариант установки автоматического

преобразователя, что ускоряет обмен по сети

Toolbar

Отображается панель инструментов

Statusbar

Отображается панель подсказок (внизу окна)

Дополнительные опции (инициализация прибора,

Меню Сервис

смена паролей и пр.)

Инициализировать

Восстановление в приборе заводских установок,

Alt+I

прибор

стирание текущей конфигурации

Послать команду

Посылает команду перехода прибора на новые

Alt+A

APLY

сетевые настройки

Изменение паролей для полного и среднего уровней

Смена паролей

доступа.

Экспорт

списка

Позволяет создать список параметров прибора

параметров

в

в формате HTML

HTML

Экспорт протокола

Позволяет

экспортировать

протокол

опроса

измерений в Excel

оперативных параметров в MS Excel

Меню Справка

Справочная информация

Содержание

Справочная информация о работе с Конфигуратором

справки

О программе...

Справочная информация о Конфигураторе

11.6.3 Работа с папками с использованием контекстного меню

Пользователю в Главном меню Конфигуратора предоставляется возможность

работы с выделенной папкой с использованием контекстного меню, появляющегося при

нажатии правой клавиши манипулятора «мышь».

Контекстное меню содержит 4 команды, позволяющие выполнить следующие

операции:

• Прочитать все параметры выделенной папки;

• Записать все параметры выделенной папки;

• Записать только измененные параметры выделенной папки;

• Сравнить значения с реальными в пределах выделенной папки.

Назначение операций описано в таблице 11.4.

11.6.4 Панель инструментов Конфигуратора

Список команд Панели инструментов Конфигуратора приведен в таблице 11.5.

Таблица содержит перечень пиктограмм (иконок) и соответствующих команд Панели

инструментов Конфигуратора.

111

Таблица 11.5 - Команды панели инструментов Конфигуратора

Пиктограмма

Соответствие команде пункта меню

Новый из меню Файл

Открыть из меню Файл

Сохранить из меню Файл

Считать все параметры из меню Прибор

Записать все параметры из меню Прибор

Записать только измененные из меню Прибор

(стрелка - зеленого цвета)

Записать только параметры с ошибками из меню Прибор (стрелка -

красного цвета)

Считать все параметры папки из меню Прибор

Записать все параметры папки из меню Прибор

Записать только измененные параметры папки из меню Прибор

(стрелка - зеленого цвета)

К предыдущему проблемному параметру из меню Прибор

К следующему проблемному параметру из меню Прибор

Инициализировать прибор из меню Сервис

О программе... меню Справка

11.7 Работа с Конфигуратором

С помощью Конфигуратора пользователь может создать несколько разных

конфигураций для одного прибора, сохранить их и загружать в прибор ту конфигурацию,

которая необходима пользователю в конкретный момент.

Пользователь может создавать новую конфигурацию, не прерывая связь

компьютера с прибором. До тех пор, пока новая конфигурация не будет записана в

прибор, он будет работать со старой конфигурацией.

Перед записью новой конфигурации в прибор необходимо провести

инициализацию прибора, т.е. удаление старой конфигурации.

11.7.1 Создание новой конфигурации

При создании

новой

конфигурации

осуществляется

следующая

последовательность действий:

• пользователь производит выбор из меню Файл команды Новый (Ctrl+N) или

использует кнопку

на панели инструментов;

• на листе

«Деревья программ» рабочего окна программы появляется новый

корневой каталог «Конфигурация ТРМ151 (Имя не задано)»;

• последовательно сверху вниз разворачивая дерево параметров, пользователь

вводит нужные значения;

112

• после завершения создания конфигурации пользователь сохраняет ее в файл или

загружает в прибор

(безусловно, лучший вариант

- записывать параметры

непосредственно во время программирования прибора

(установить режим

«немедленной записи» или почаще нажимать зеленую стрелку)).

Подсказка! Дерево параметров разворачивается щелчком левой кнопки манипулятора

«мышка» по пиктограмме «плюс» около названия папки. Соответственно, сворачивание

открытой ветви иерархической структуры осуществляется щелчком манипулятора

«мышка» по пиктограмме «минус» около названия развернутой папки.

Новая конфигурация автоматически создается при старте программы.

При создании новой конфигурации ранее считанные значения конфигурационных

параметров прибора обнуляются (Внимание пользователя: обнуляются в компьютере, но

не в приборе!).

11.7.2 Загрузка программы на другом уровне доступа или смена

модификации

Порядок смены модификации прибора рассмотрен в разд. 4.12.

Последовательность действий пользователя и логика действия программы при

переключении на другой уровень/модификацию следующие:

• выбор из меню Файл команды Новый уровень/модификация;

• программа запрашивает подтверждение намерения переключиться на другой

уровень/модификацию;

• подтверждение пользователем своего намерения - нажатие кнопки [Да] на форме

запроса программы;

• запуск Мастера конфигураций ТРМ151;

• исполнение пользователем инструкций Мастера конфигураций

(см. п.

11.3),

загрузка необходимой модификации или выбор уровня доступа.

11.7.3 Открытие конфигурации из файла

Последовательность действий пользователя и логика действия программы при

открытии конфигурации из файла следующие:

• выбор из меню Файл команды Открыть (Ctrl+O) или использование кнопки

на

панели инструментов;

• программа выводит на экран форму

«Выбор файла конфигурации» и

предоставляет пользователю возможность поиска и выбора искомого файла;

• пользователь осуществляет выбор файла конфигурации;

• в заголовке главного окна программы и рядом с корневой папкой Конфигурация

ТРМ151 отображается имя открытого файла;

• после загрузки файла конфигурации в полях «Значение» параметров появятся

значения, которые были записаны в файле;

• пользователь может записать их в прибор или отредактировать и потом записать в

прибор или в файл.

113

11.7.4 Сохранение конфигурации в файл

Последовательность действий пользователя и логика действия программы при

сохранении конфигурации в файл следующие:

• выбор из меню Файл команды Сохранить

(Ctrl+S) или Сохранить как или

использование кнопки

на панели инструментов;

• команда Сохранить как вызывает окно стандартного диалога, где необходимо

задать имя и место расположения файла;

• команда Сохранить сохраняет файл под существующим именем;

• файл конфигурации имеет расширение _.151.

11.7.5 Считывание конфигурации из прибора

Последовательность действий пользователя и логика действия программы при

операции считывания конфигурации из прибора следующие.

Считывание значений параметров из прибора сопровождается их отображением в

рабочем окне Конфигуратора в определенной папке.

Для считывания конфигурации из прибора предусмотрены три режима:

считывание всех параметров из прибора, считывание параметров только текущей папки

или режим автоматического чтения.

Считывание всех параметров из прибора -

осуществляется выбором из меню Прибор команды Считать все параметры из

прибора (Alt+R) или использованием кнопки

на панели инструментов.

Считывание всех параметров из прибора может занять длительное время. В

процессе считывания на фоне главного окна программы появится информационное окно

со статистическими сведениями о ходе процесса. Его закрытие означает, что процесс

считывания параметров из памяти прибора окончен. В дереве параметров отобразятся

считанные значения.

Режим автоматического чтения -

позволяет автоматически считать значения параметров, содержащихся в

открываемой папке. Такое считывание происходит быстрее, чем считывание всех

параметров из прибора.

Считывание параметров в этом режиме возможно, если до этого значения

параметров, содержащихся в открываемой папке, считаны не были

(т.е. в поле

«Значение» было указано «Нет данных»).

Включение режима автоматического чтения осуществляется установкой флага в

меню Режимы программы в поле Режим автоматического чтения.

Примечание - При работе без подключенного прибора Режим автоматического чтения

рекомендуется отключить. Или он отключится сам после 5 безуспешных попыток чтения.

Считывание параметров только текущей папки -

осуществляется выделением конкретной текущей папки (изменением подсветки)

путем установки на ней курсора и выбором в этом положении команды Считать все

параметры выделенной папки из меню Прибор или использованием кнопки

на

панели инструментов. Или нажатием правой кнопки манипулятора «мышь» на нужной

папке и выборе соответствующего пункта меню.

114

Рисунок 11.8 - Редактирование графика коррекции уставки с использованием окна

редактирования графика

В открывшемся окне необходимо выбрать источник данных для входа графика:

либо значение соответствующего Вычислителя, либо время шага. Затем задается

количество узловых точек графика. Далее в каждом доступном поле столбцов X и Y

задаются значения входных величин и корректирующих значений узловых точек. При

редактировании координат узловых точек пользователь может видеть изображение

графика в левой части окна. По оси абсцисс будет отложено значение входной величины

графика, по оси ординат - корректирующее значение. Сохранение (запись) параметров

графика осуществляется нажатием клавиши «ОК».

При задании графика коррекции уставки через специализированное окно ввода

точки можно вводить в произвольном порядке, а не обязательно по возрастанию

абсциссы.

11.7.8 Просмотр справки по параметру

Справка может быть вызвана пользователем нажатием клавиши F1 на клавиатуре

ПК. Также справка автоматически появляется при вводе значения параметра через 2-3

сек после начала ввода. Справка содержит наименование параметра, его символьное

обозначение и комментарий, поясняющий функциональное назначение. При задании

численного параметра справка содержит диапазон возможных значений.

11.7.9 Инициализация прибора

Перед записью новой конфигурации в прибор требуется произвести его

инициализацию. Инициализация прибора корректно стирает старую конфигурацию и

позволяет записать в него новую. При попытке записать новую конфигурацию без

удаления старой может возникнуть конфликт значений параметров и прибор

заблокирует запись части новых параметров.

Функция инициализации доступна только при загрузке Конфигуратора на полном

уровне доступа (см. п. 11.5).

Для инициализации прибора пользователь вызывает команду Инициализировать

прибор из меню Сервис. Также инициализация выполняется при нажатии кнопки

на

панели инструментов.

116

11.7.10 Запись значений параметров в прибор

При операции «Запись» происходит переписывание значений параметров из окна

Конфигуратора в прибор.

Пользователь может записать в прибор все параметры, только измененные или

избирательно отмеченные для записи. Кроме того, пользователь может включить режим

немедленной записи.

Запись всех параметров в прибор -

данный режим выбирается пользователем при необходимости смены

модификации прибора или записи в него нестандартной конфигурации, созданной

компанией-производителем.

Запись всех параметров производится командой Записать все параметры в

прибор (Alt+W) меню Прибор или кнопкой

на панели инструментов. На фоне

главного окна появится информационное окно со статистическими сведениями о ходе

процесса. Его закрытие означает, что процесс записи параметров в память прибора

окончен.

Запись только отредактированных параметров -

такой способ записи позволяет записать только отредактированные параметры,

даже если они находятся в разных папках.

Запись только отредактированных параметров производится командой Записать

только измененные (Alt+U) из меню Прибор или кнопкой

(стрелка - зеленая) на

панели инструментов.

Примечание

- Отредактированные значения параметров отображаются шрифтом

зеленого цвета. После записи в прибор значений всех отредактированных параметров

цвет шрифта меняется на черный.

Запись параметров только текущей папки -

такая запись происходит быстрее, чем запись всех параметров. Пользователь

может произвести запись параметров только конкретной текущей папки.

Для осуществления записи параметров только текущей папки пользователь

выделяет ее, установив на ней курсор, и выбирает команду Записать все параметры

выделенной папки (Alt+Ctrl+W) из меню Прибор или нажимает кнопку

на панели

инструментов.

Запись только отредактированных параметров текущей папки -

данный режим выбирается пользователем при необходимости записи конкретных

измененных параметров.

Для осуществления записи только отредактированных параметров текущей папки

пользователь выделяет ее, установив на ней курсор, и выбирает команду Записать

только измененные параметры папки (Alt+Ctrl+U) из меню Прибор или нажимает кнопку

на панели инструментов.

117

Режим немедленной записи -

в данном режиме Конфигуратор записывает значение параметра в прибор сразу

после его изменения.

Включение режима немедленной записи осуществляется установкой флага в

меню Режимы программы в поле Режим немедленной записи.

Примечание - При работе без подключенного прибора Режим немедленной записи

рекомендуется отключить.

11.8 Просмотр и сохранение параметров текущего состояния

Пользователь имеет возможность регистрировать и сохранять на ПК параметры

текущего состояния (оперативные параметры) прибора ТРМ151.

11.8.1 Просмотр значений оперативных параметров

Для просмотра значений оперативных параметров пользователь открывает папку

ОПРОС ОПЕРАТИВНЫХ ПАРАМЕТРОВ и устанавливает флаги в полях около тех

параметров, по которым предполагается получать информацию (см. рисунок 11.9).

Задается период опроса параметров в миллисекундах. Период опроса по умолчанию

составляет 1000 мс. Период опроса ограничен снизу пропускной способностью канала

«Прибор-компьютер». Нижняя граница непостоянна и зависит от количества

опрашиваемых параметров, скорости обмена и т.д.

Рисунок 11.9 - Регистрация оперативных параметров в Конфигураторе

В случае, если возникнет ошибка считывания параметра, в таблице будет

выведена ее причина, при этом сам параметр отмечается красным шрифтом.

Измеряемые прибором значения выводятся на монитор в преобразованном виде:

• для термопреобразователей и термопар выводится температура, измеренная в

градусах по Цельсию;

118

12 Программирование с помощью кнопок на лицевой панели

прибора

Раздел описывают предоставляемые пользователю возможности по

программированию с помощью кнопок на лицевой панели прибора.

Реализация прибора ТРМ151 предоставляет пользователю удобные

возможности в части программирования с помощью кнопок на лицевой панели прибора.

12.1 Соответствие символов на цифровом индикаторе буквам латинского

алфавита

Соответствие начертания символов на цифровом индикаторе буквам латинского

алфавита приведено в таблице 12.1.

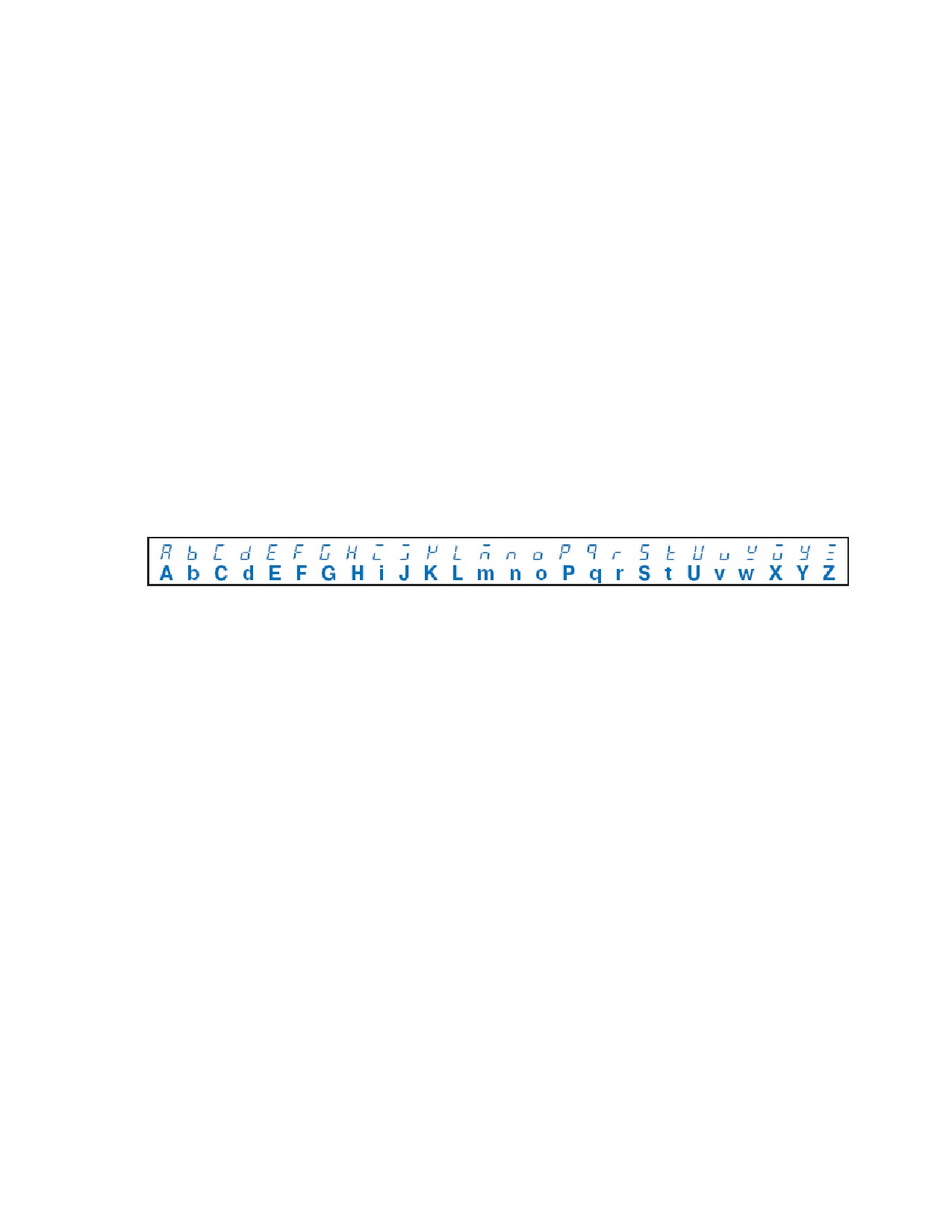

Таблица

12.1

- Соответствие начертания символов на цифровом

индикаторе буквам латинского алфавита

120

12.2 Общие принципы программирования

Общая схема задания параметров приведена на рисунок 12.1.

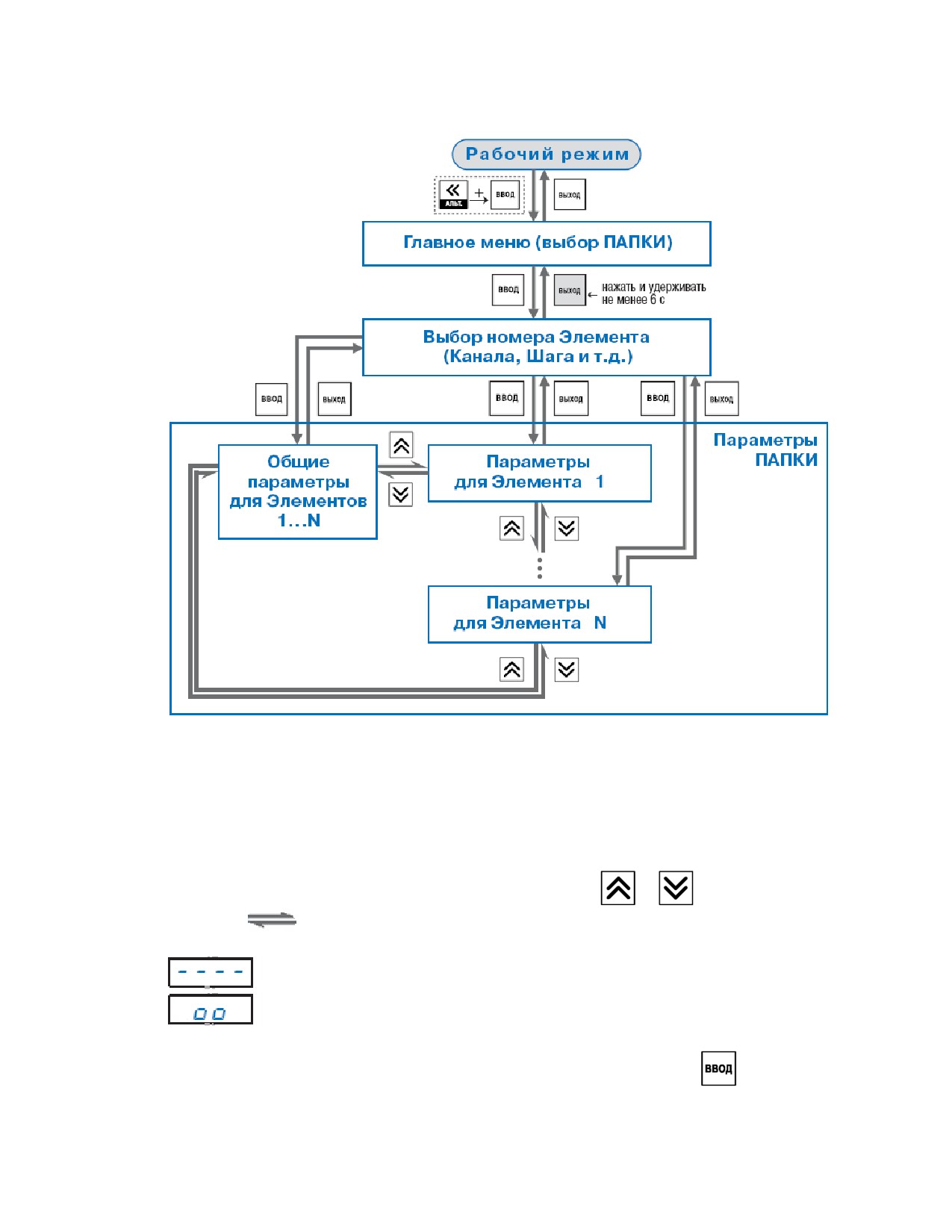

Рисунок 12.1 - Общая схема задания параметров

12.2.1 Основные правила при работе в Главном меню и при выборе

Элемента

При программировании с помощью кнопок на лицевой панели прибора

применяются следующие основные правила при работе в Главном меню и при выборе

Элемента.

• Выбор в любом меню осуществляется кнопками

и

(циклически в любую

сторону (

).

При этом мигает тот ЦИ, на котором изменяется информация.

•

- знак конца списка при циклическом перемещении.

•

- обозначение группы «Общие параметры» при выборе элемента

(Канала, Программы, Входа и т.д.).

• Совершение выбора всегда заканчивается нажатием кнопки .

121

• Переход на предыдущий уровень всегда осуществляется кнопкой

Исключение составляет задание параметров графиков.

12.2.2 Вход в режим Программирования. Главное меню

Описывается последовательность действий пользователя при входе в режим

Программирования и реакция прибора.

Вход в режим Программирования осуществляется комбинацией кнопок

+

Пользователь попадет в Главное меню параметров (рисунок 12.2).

На ЦИ1 отображаются имена папок, в которые сгруппированы параметры.

Пользователь выбирает кнопками

и

нужную папку и нажимает кнопку

Рисунок 12.2 - Главное меню параметров

122

12.2.3 Выбор Элемента (Канала, Программы, Шага, Входа и т. д.)

Параметры некоторых папок сгруппированы по Элементам (Каналам, Входам,

Программам/Шагам и т.д.), при этом часть параметров является общей для всех

Элементов (см. рисунок 12.1).

На ЦИ1 при выборе отображается обозначение элемента («CH» или «CHAN» -

Канал, «PROG» - Программа, «OB» - Объект и т. д.), на ЦИ2 - номер Элемента.

Пользователь выбирает кнопками

и

номер Элемента и нажимает кнопку

12.2.4 Вход в папку с параметрами. Индикация при задании параметра

Описывается последовательность

действий пользователя при входе в

папку с параметрами и реакция прибора.

При входе в папку на индикаторе

отображается информация о первом

параметре.

Показания цифровых индикаторов

Рисунок 12.3 - Показания цифровых

при задании параметров

(на примере

индикаторов при задании параметров

параметра ADR) приведены на рисунке

12.3.

Внимание! Некоторые параметры могут быть недоступны по следующим причинам:

- они скрыты атрибутами доступа;

- они относятся к неподключенному каналу, программному модулю и т.д.

12.2.5 Перемещение между параметрами в папке

• Перемещение между параметрами (см. рисунок

12.4) осуществляется кнопками

и

(

) (циклически в любую сторону).

При этом мигает имя параметра на ЦИ1.

•

- знак конца списка при циклическом

перемещении.

•

- обозначение входа во вложенную

папку.

• При выборе определенного Элемента (Канала,

Входа и т.д.) пользователь попадает в папку

для этого Элемента, но перемещаться можете

между параметрами всех

Элементов

последовательно

(циклически в любую

сторону): общие параметры → параметры для

Рисунок 12.4 - Перемещение

Элемента 1 → параметры для Элемента 2 → ...

между параметрами

→ общие параметры.

123

12.2 Задание значения параметра

• При выборе определенного параметра

для изменения пользователь нажимает

кнопку

При этом начнет мигать значение

параметра на ЦИ2.

• Значение задается

(см. рисунок

12.5)

кнопками

и .

• Если параметр символьный, то при

нажатии кнопок

и

значения

параметра последовательно выводятся на

ЦИ2.

• Если параметр числовой, то кнопка

увеличивает, а кнопка

уменьшает

Рисунок 12.5 - Схема

значение параметра.

изменения параметра

•

Если нажать кнопку

или

и удерживать

ее, то изменение значения

ускорится.

•

После того, как значение задано, пользователь должен нажать кнопку

(для

выхода без записи нового значения должен нажать кнопку

).

Снова начнет мигать имя параметра на ЦИ1.

12.2.7 Сдвиг десятичной точки

При изменении значения параметра кнопками

и

десятичная точка не

меняет своего положения, что ограничивает максимальное значение параметра.

Например, на ЦИ2 отображается значение «8.974». При нажатии кнопок

и

будет происходить изменение значения, начиная с последнего разряда:

«8.974» → «8.975» → «8.976» → ...

Максимальное значение, которое можно установить на ЦИ2, - «9.999».

Для ввода большего числа необходимо сдвинуть десятичную точку.

Для сдвига десятичной точки:

• До начала редактирования значения (т. е. когда на ЦИ1 мигает имя параметра)

пользователь должен нажать и удерживать кнопку

. Через некоторое время

начнется циклический сдвиг вправо десятичной точки на ЦИ2:

«8.974» → «89.74» → «897.4» → «8974» → «8.974» → ...

124

• Дождавшись момента, когда десятичная точка установится в нужное положение,

пользователь должен отпустить кнопку

После этого возможно

редактирование значения параметра.

12.2.8 Вложенные папки

Некоторые папки имеют в своем

составе одну или несколько вложенных

папок (например, папка «Регуляторы»).

Вложенная папка символизируется

на ЦИ2 знаком

При этом

название папки выводится на ЦИ1

(см.

рисунок 12.6).

Для входа во вложенную папку

пользователь должен нажать кнопку .

Все операции с параметрами во

вложенной папке выполняются так же, как

и в основной папке.

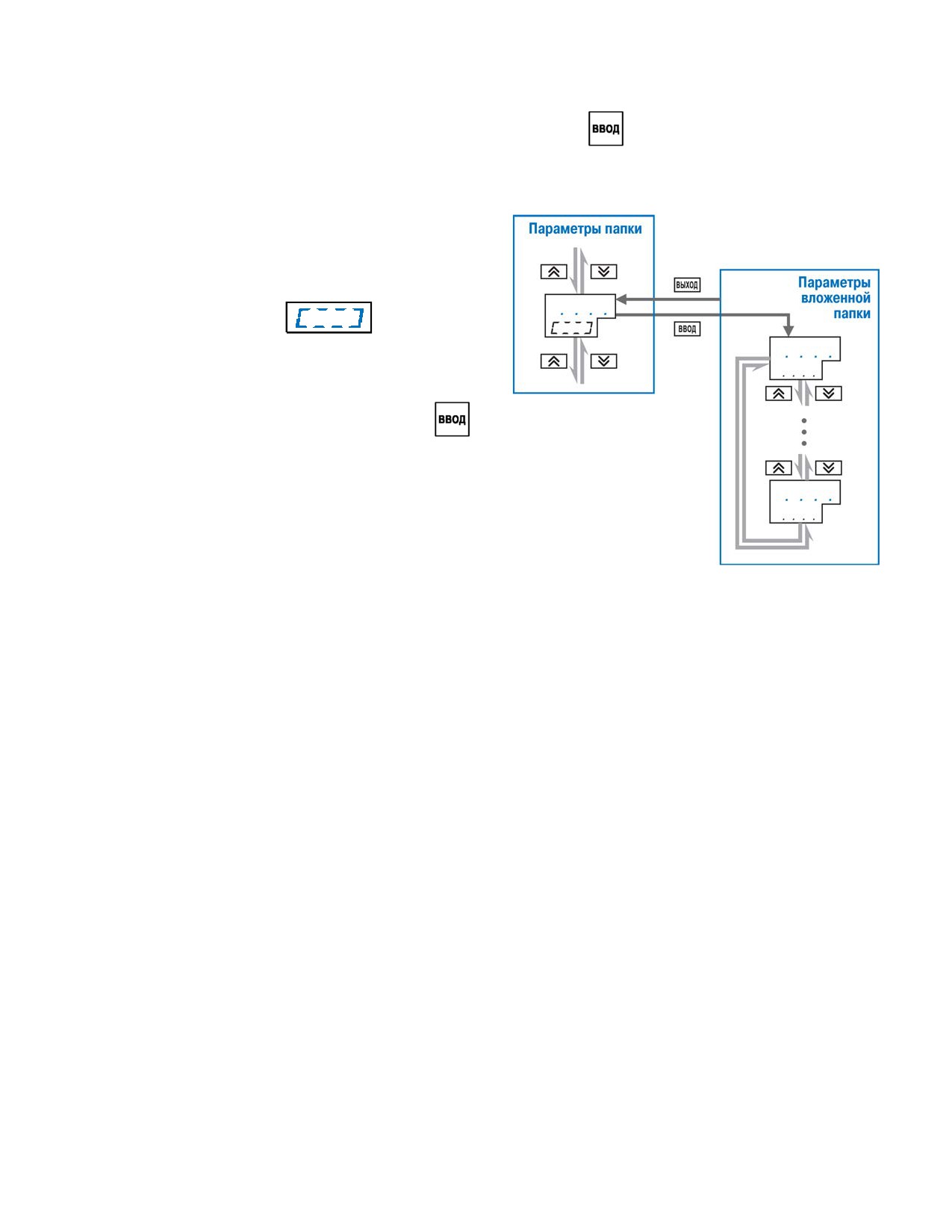

Рисунок 12.6 - Схема работы с

вложенной папкой

12.3 Схемы задания параметров

Подробные схемы задания параметров приведены на рисунок

12.7…12.31.

Последовательность представления схем соответствует порядку задания

пользователем параметров при конфигурировании прибора с прохождением

поочередно всех папок Главного меню, причем переход к схемам последующих папок

осуществляется после полного описания схем задания параметров предыдущей папки,

включая схемы задания параметров вложенных папок всех ступеней иерархического

построения.

Примечание - На рис 12.7 представлена общая схема задания параметров прибора,

включающая всю иерархию инициируемых пользователем папок параметров.

125

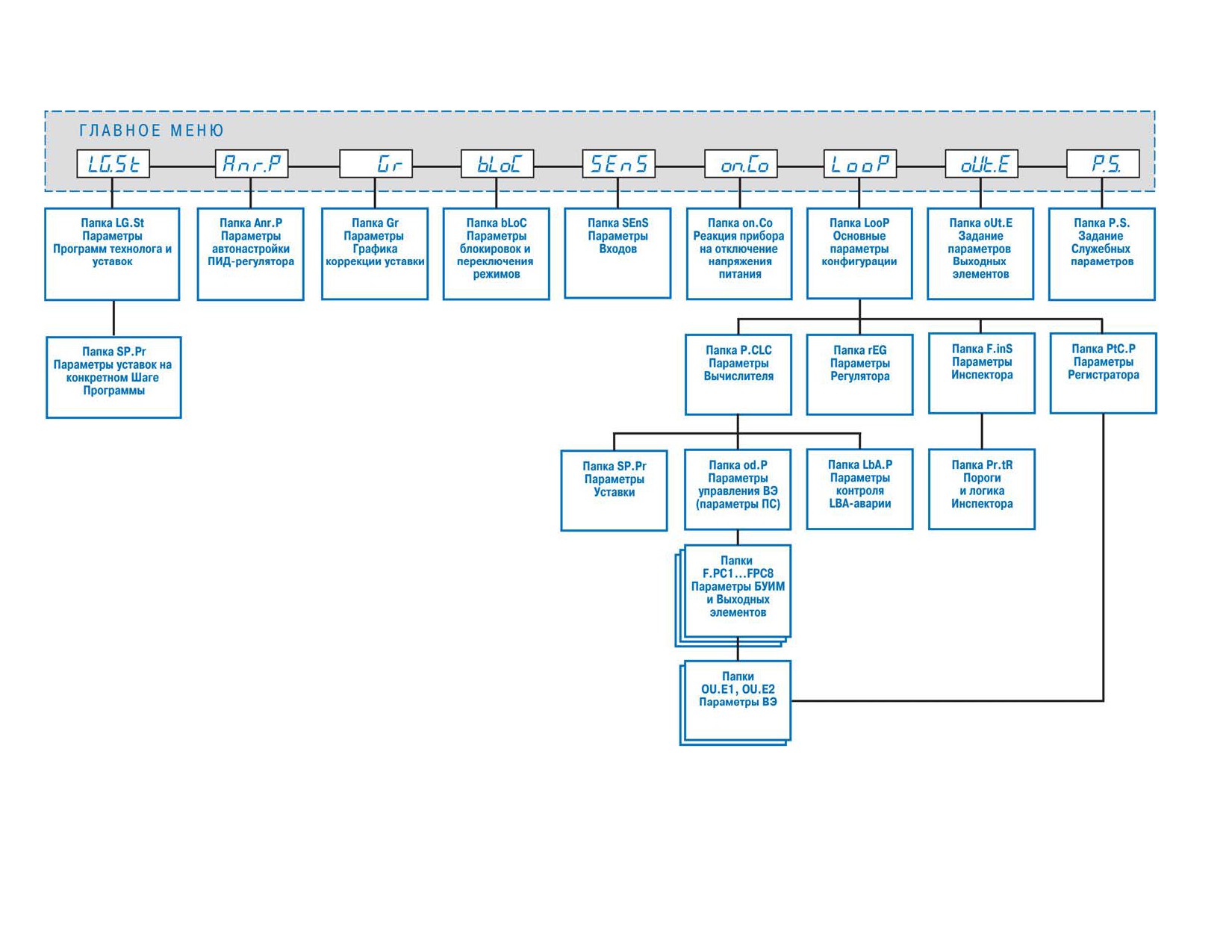

Рисунок 12.7 - Общая схема задания параметров прибора

127

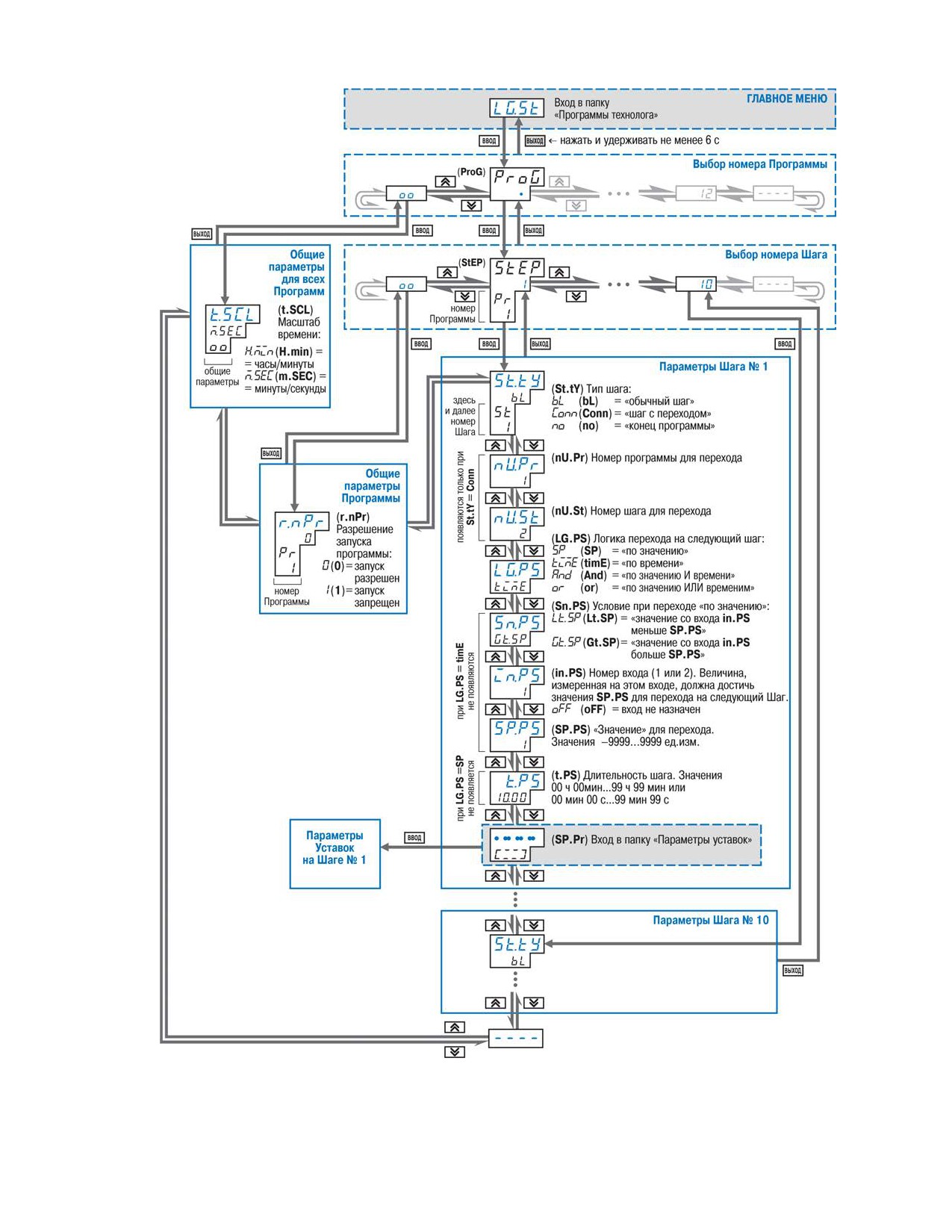

Рисунок 12.8 - Схема задания параметров Программ технолога и Уставок

128

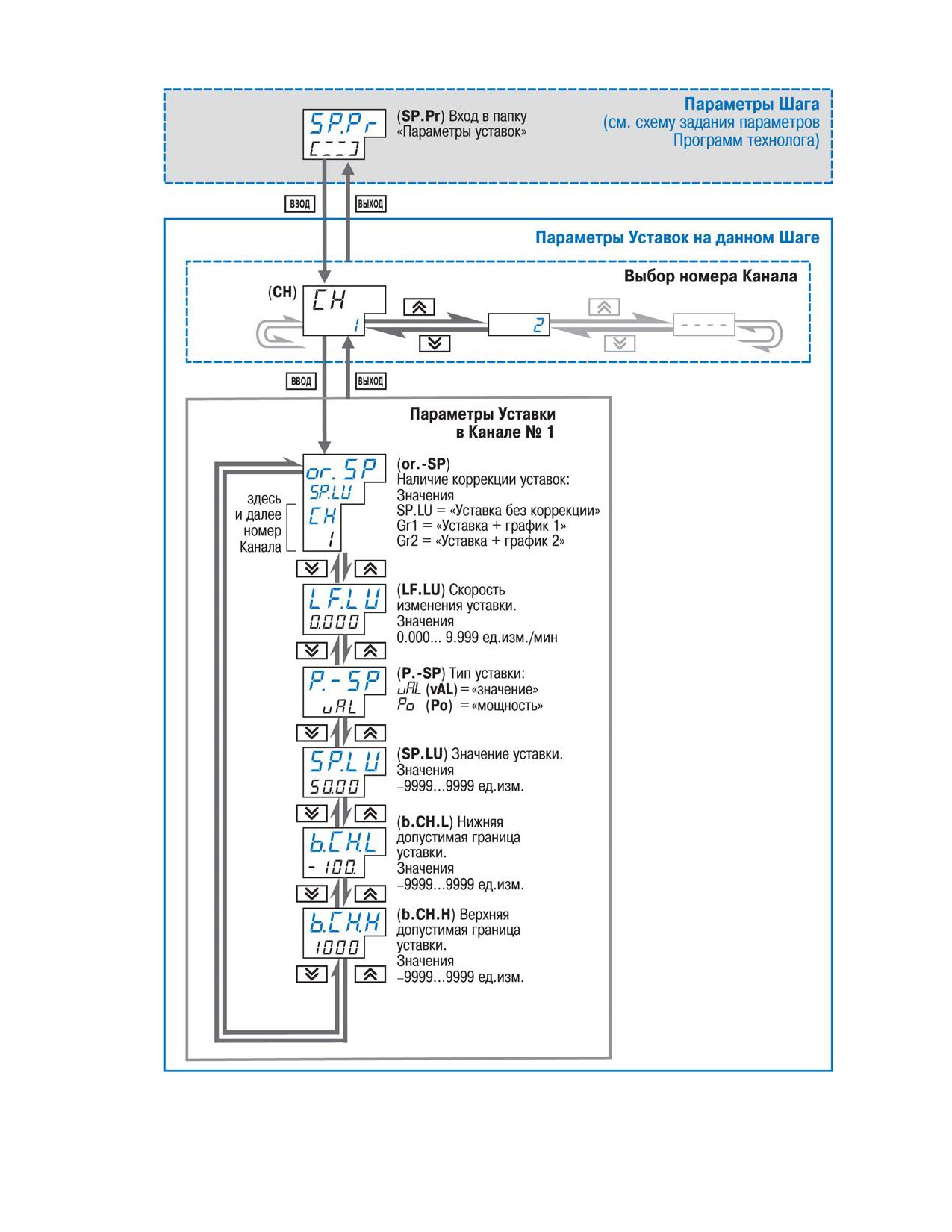

Рисунок 12.9 - Схема задания параметров Уставок на конкретном

Шаге Программы

129

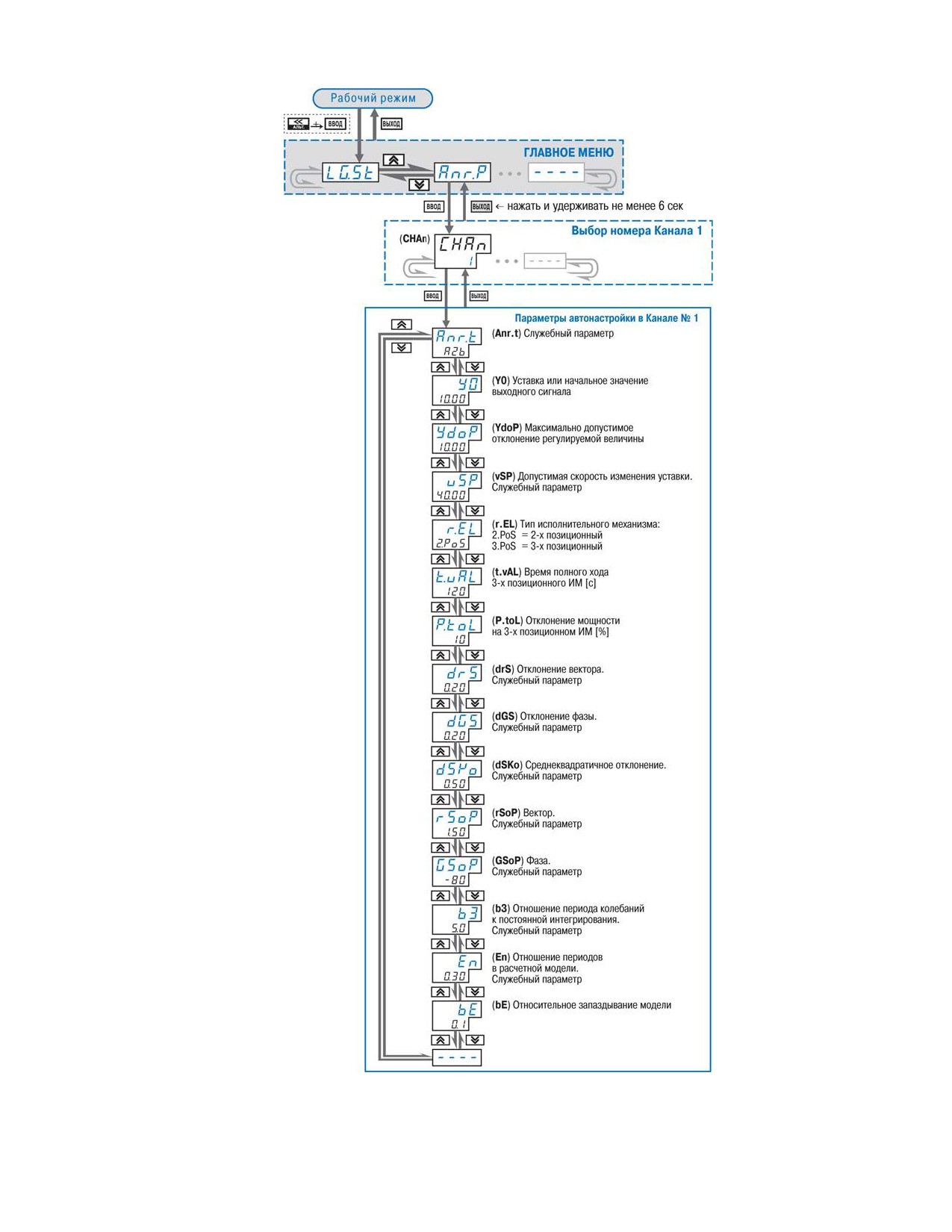

Рисунок 12.10 - Схема задания параметров Автонастройки

ПИД-регулятора в Канале

130

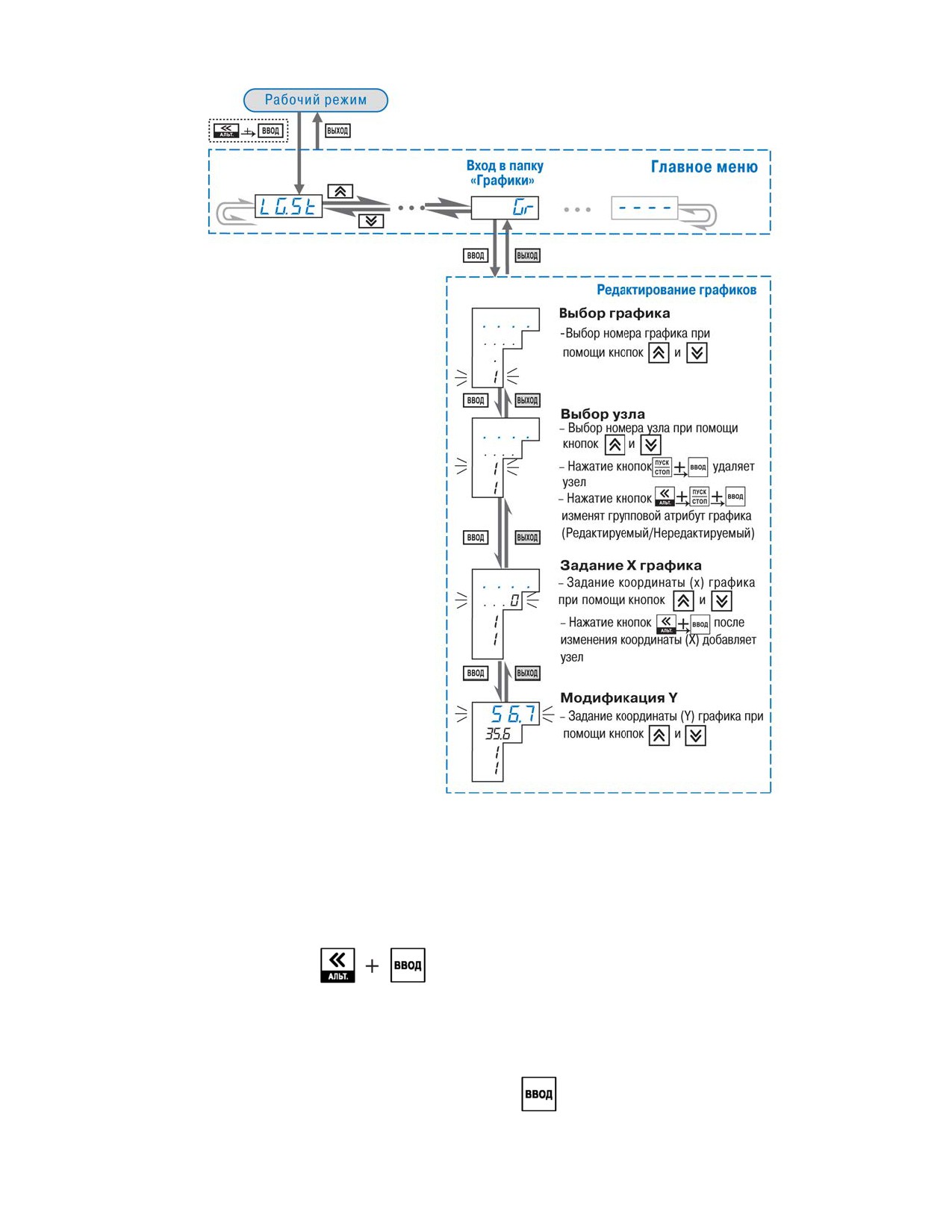

Рисунок 12.11 - Схема задания и редактирование графика коррекции уставки

Редактирование графиков осуществляется следующим образом:

Для задания узлов графика:

• выбирается номер графика;

• выбирается номер узловой точки;

• задается координата (X) нового узла графика;

• нажатием кнопок

добавляется узел в график;

• задайте значение коррекции (Y).

Для редактирования корректирующих значений (координата Y):

• выбирается номер графика;

• выбирается номер узловой точки;

• в режиме X графика нажимается кнопка

;

131

• задается новое значение коррекции (Y).

Удаление узловой точки графика:

• выбирается номер графика;

• выбирается номер узловой точки;

• нажатием клавиш

удаляется узел графика.

Для редактирования значений входных величин графика (координата X):

• выбирается номер узловой точки;

• удаляется узловая точка;

• создается новый узел графика с необходимыми координатами.

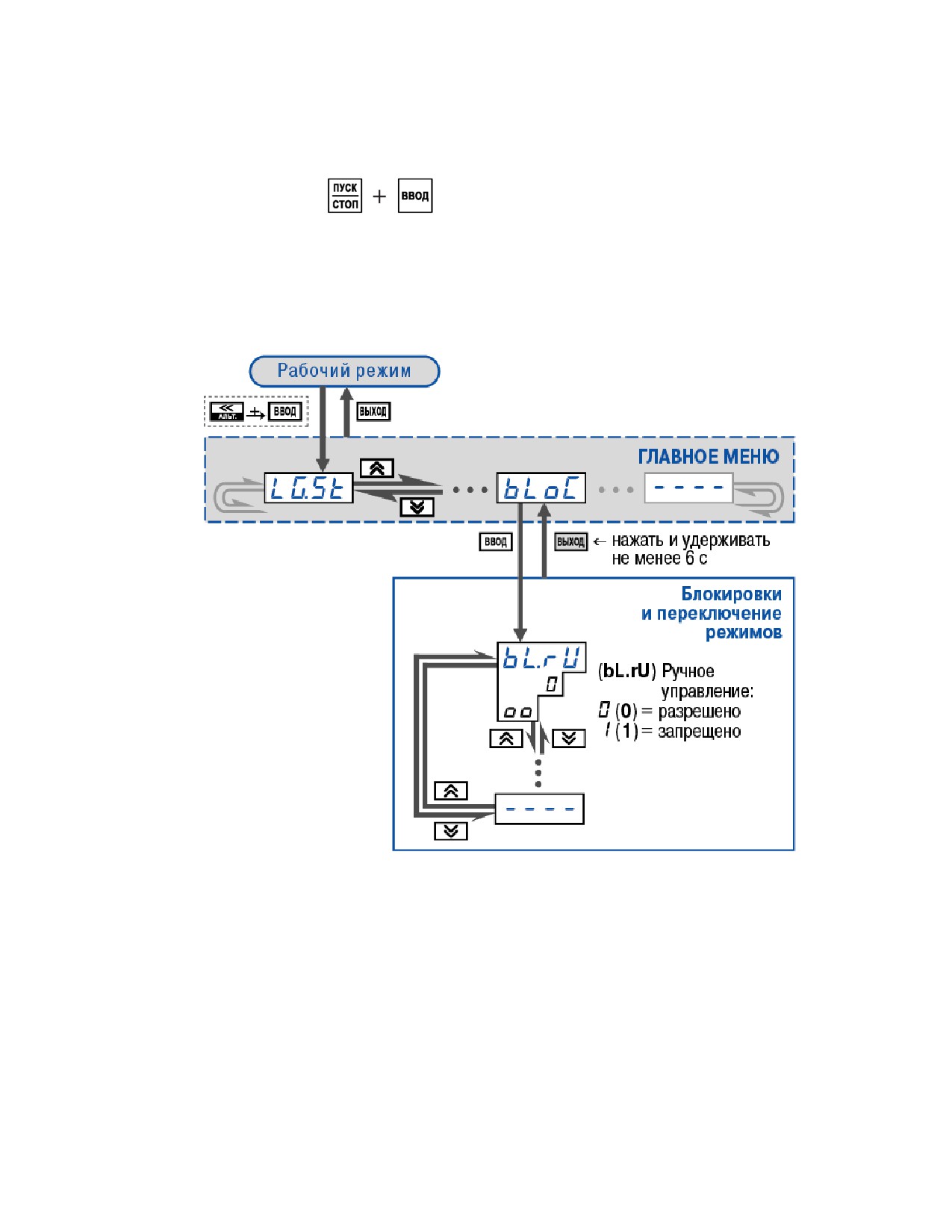

Рисунок 12.12 - Схема задания блокировок и переключения режимов

132

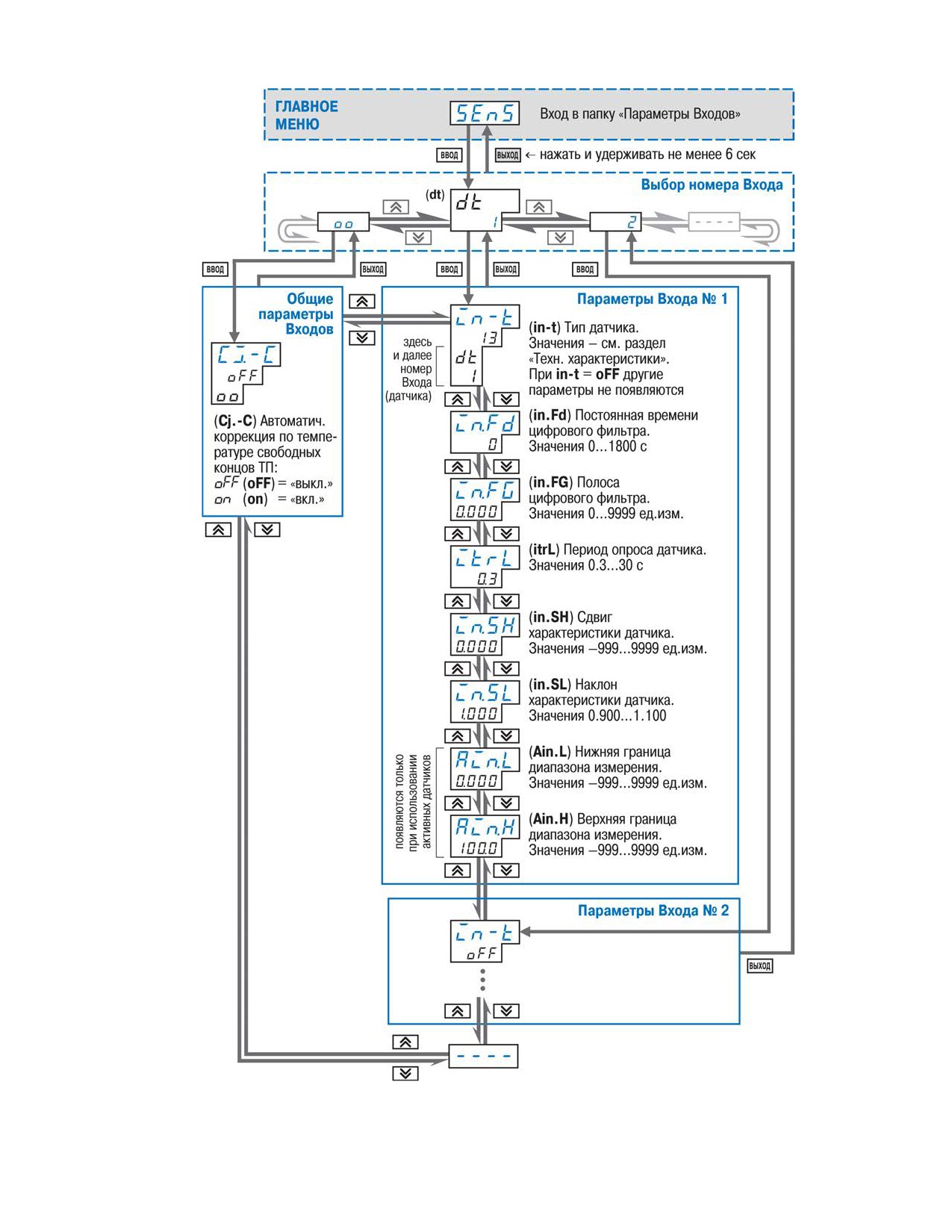

Рисунок 12.13 - Схема задания параметров Входов

133

Рисунок 12.14 - Схема задания сетевых параметров прибора

134

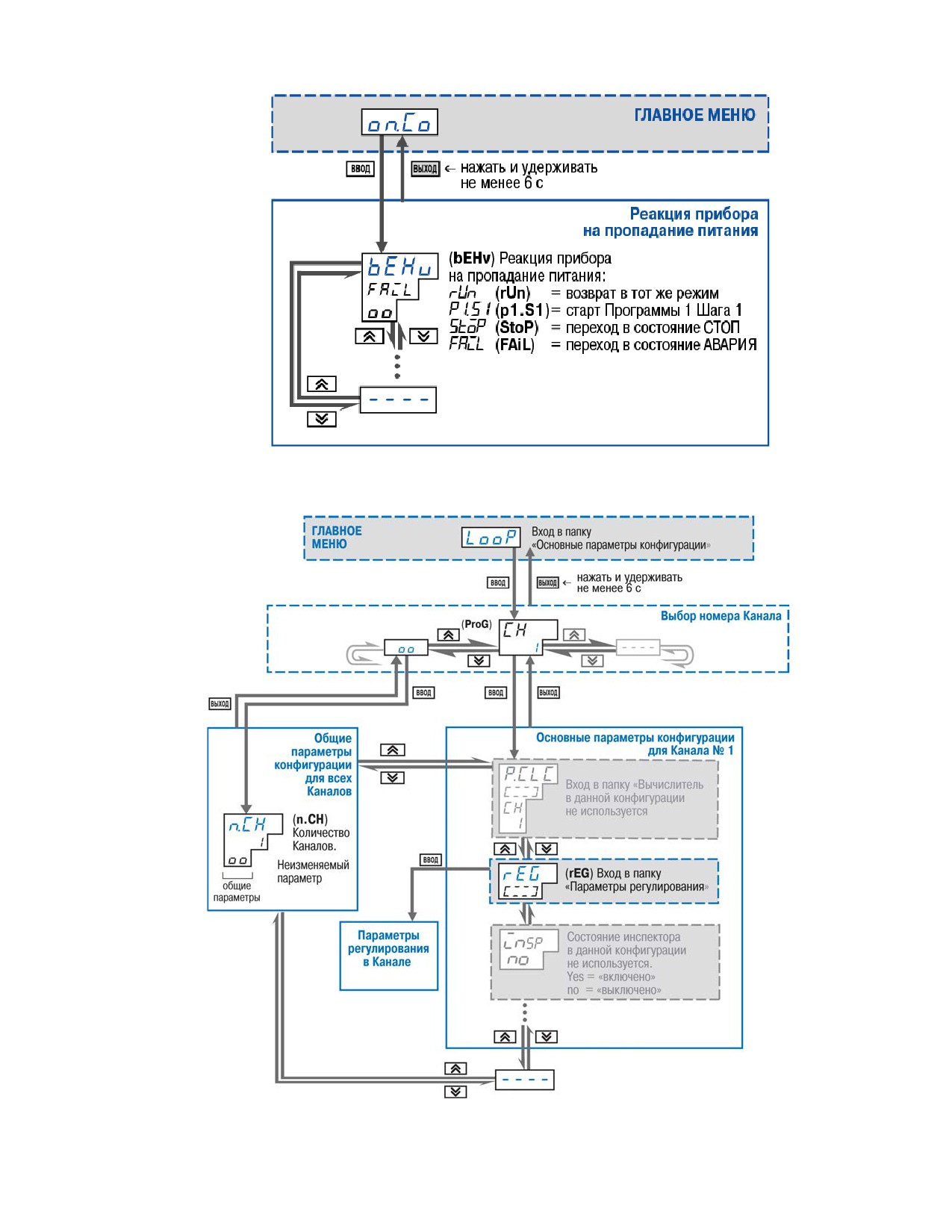

Рисунок 12.15 - Схема задания реакции на случайное

отключение напряжения питания

Рисунок 12.16 - Схема задания основных параметров конфигурации

135

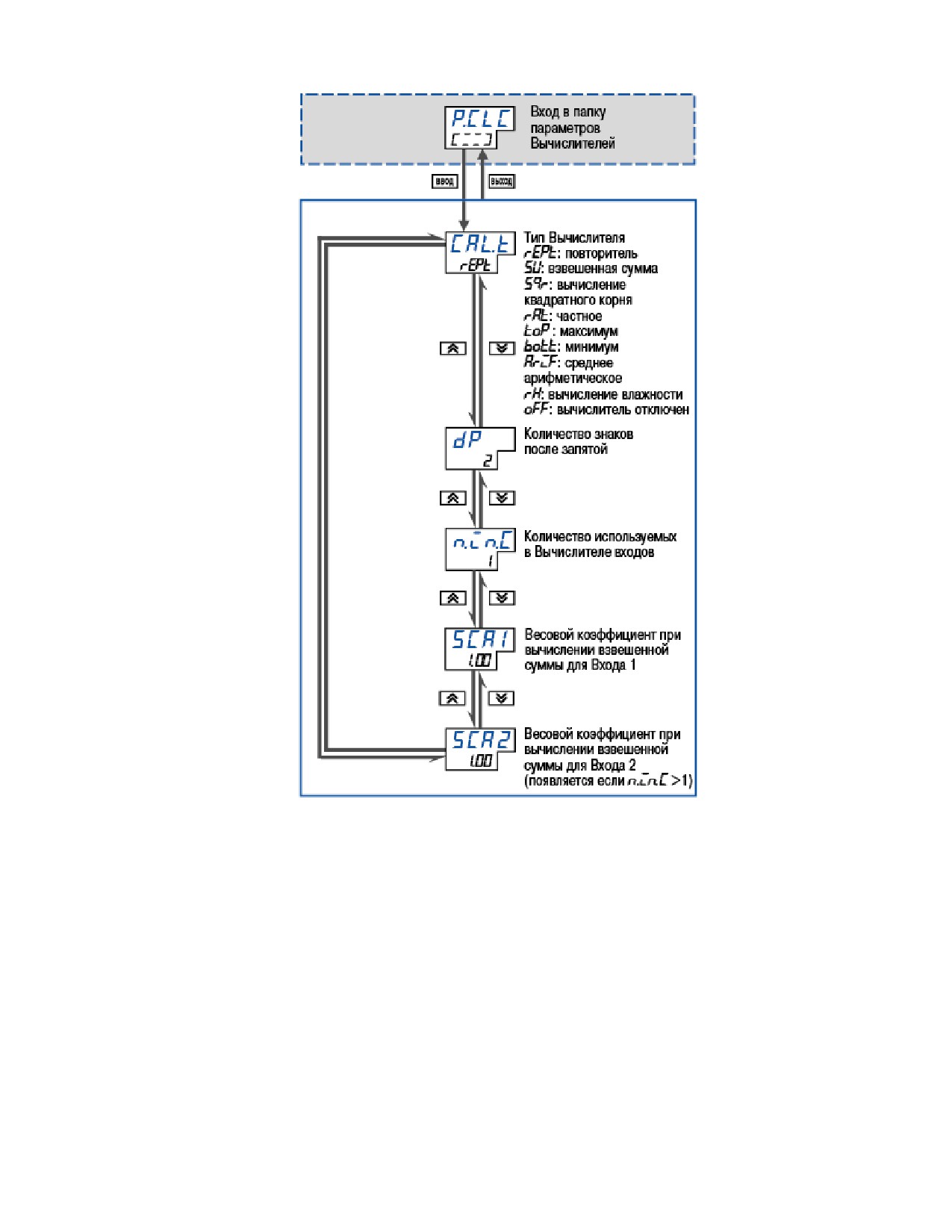

Рисунок 12.17 - Схема задания параметров Вычислителей

136

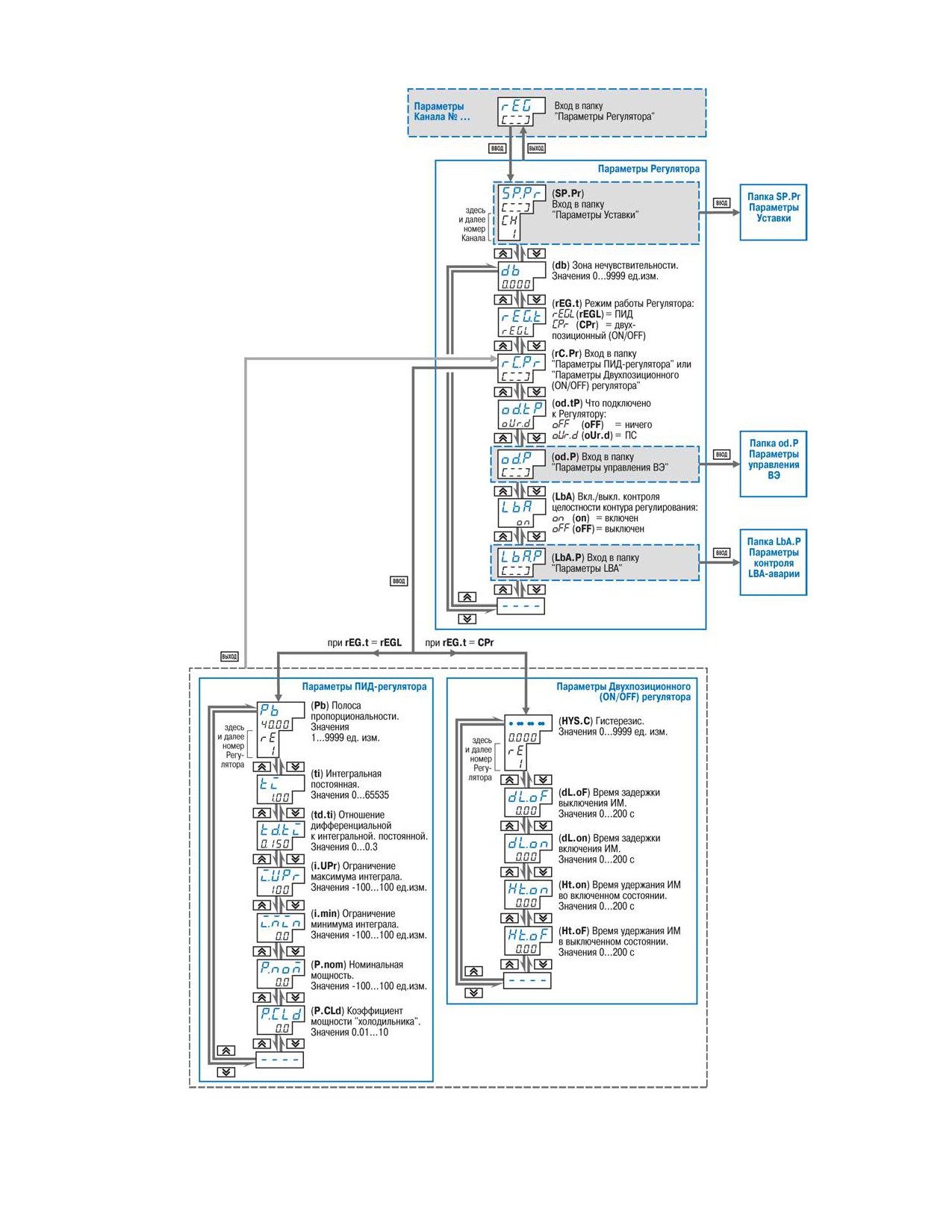

Рисунок 12.18 - Схема задания параметров Регуляторов

137

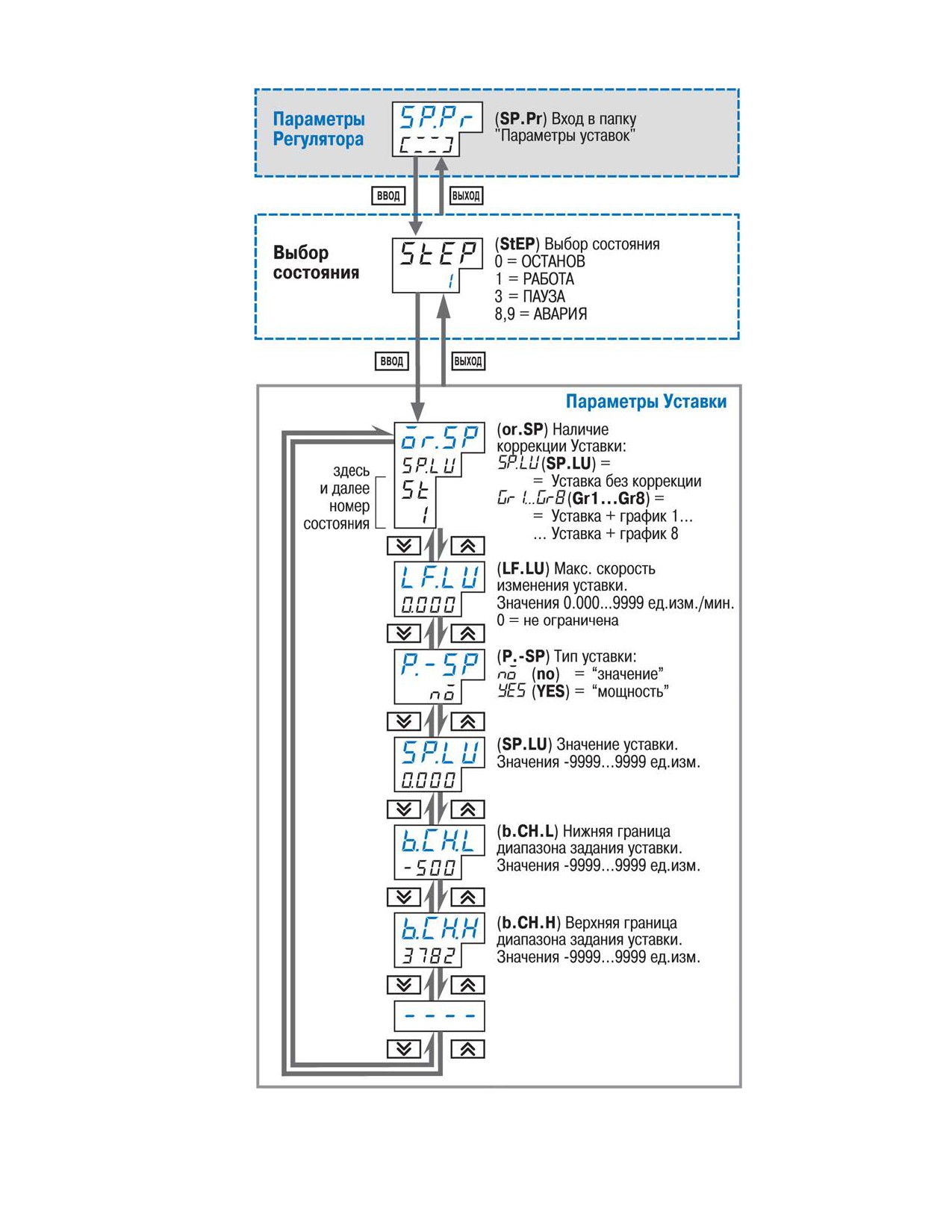

Рисунок 12.19 - Схема задания параметров Уставки

138

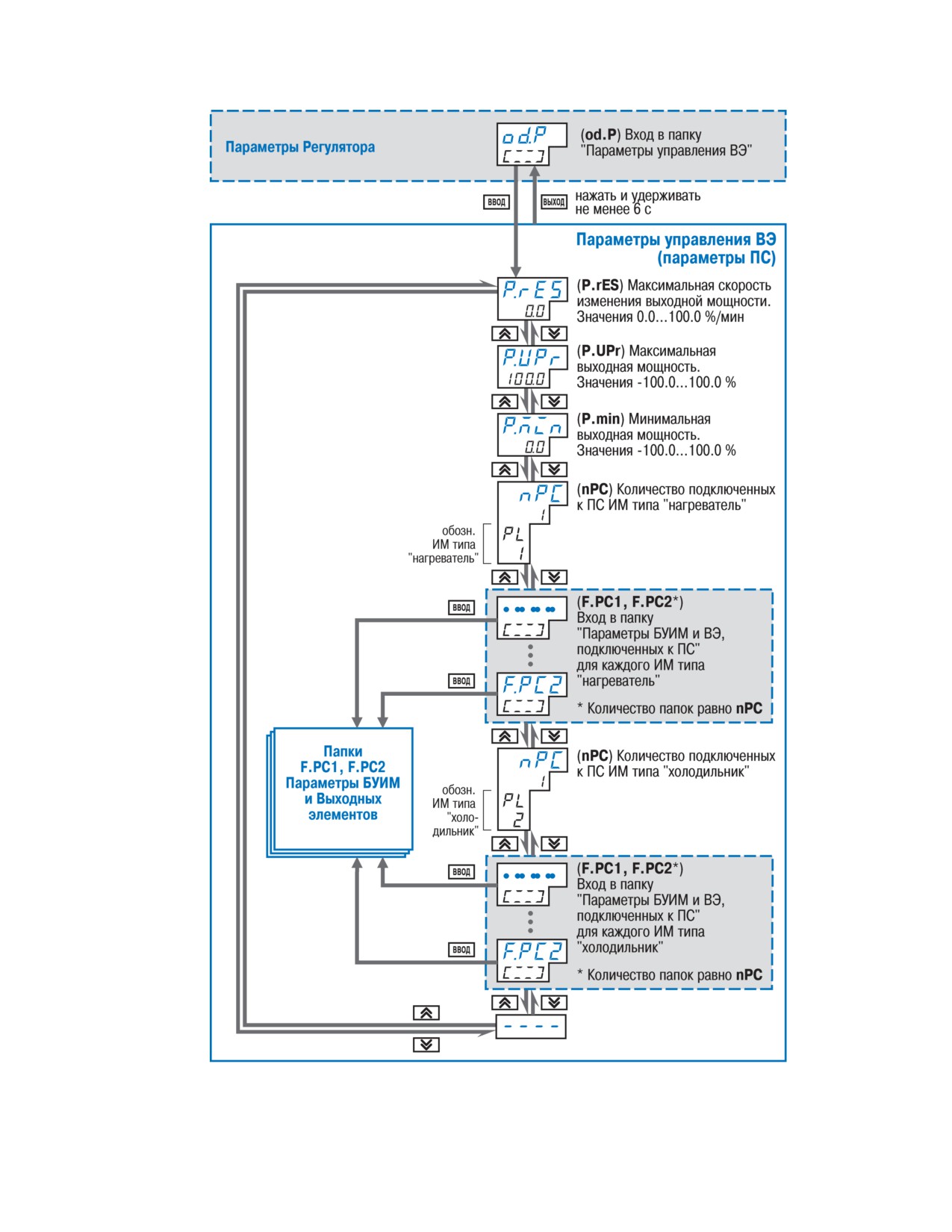

Рисунок 12.20 - Схема задания параметров управления ВЭ

139

содержание      ..      1      2      3      ..
