ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ, ИЗГОТОВЛЕНИЮ, ПРОВЕРКЕ И ИСПЫТАНИЯМ ПЕРЕНОСНЫХ ЦИСТЕРН И СЕРТИФИЦИРОВАННЫХ ООН МНОГОЭЛЕМЕНТНЫХ ГАЗОВЫХ КОНТЕЙНЕРОВ (МЭГК) - часть 25

- 505 -

b)

Корпуса

,

изготовленные



из



мелкозернистых



сталей



и



предназначенные



для



перевозки

:

–

коррозионных



газов



класса

 2

и



№



ООН

 2073

аммиака



раствора

;

и



–

№



ООН

 1052

водорода



фтористого



безводного



и



№



ООН

 1790

кислоты



фтористоводородной

,

содержащей



более

 85%

водорода



фтористого

,

класса

 8,

должны



подвергаться



термической



обработке



для



снятия



температурных



напряжений

.

c)

Корпуса

,

предназначенные



для



перевозки



охлажденных



сжиженных



газов



класса

 2,

должны



изготавливаться



из



стали

,

алюминия

,

алюминиевых



сплавов

,

меди



или



медных



сплавов

 (

например

,

латуни

).

Однако



корпуса



из



меди



и



медных



сплавов



допускаются



только



к



перевозке



газов

,

не



содержащих



ацетилен

;

однако



этилен



может



содержать



не



более

 0,005%

ацетилена

.

d)

Могут



использоваться



только



материалы

,

выдерживающие



минимальную



и



максимальную



рабочие



температуры



корпусов



и



их



фитингов



и



вспомогательных



приспособлений

.

6.8.5.1.2

Для



изготовления



корпусов



разрешается



использовать



следующие



материалы

:

а

)

стали

,

не



подверженные



хрупкому



разрушению



при



минимальной



рабочей



температуре

 (

см

.

пункт

 6.8.5.2.1):

–

мягкие



стали

  (

за



исключением



корпусов



для



охлажденных



сжиженных



газов



класса

 2);

–

мелкозернистые



стали



при



температуре



до

 –60

°



С

;

–

никелевые



стали

 (

с



содержанием



никеля



от

 0,5%

до

 9%)

при



температуре



до



–196

°



С

,

в



зависимости



от



содержания



никеля

;

–

аустенитные



хромникелевые



стали



при



температуре



до

 –270

°



С

;

b)

алюминий



чистотой



не



менее

 99,5%

или



алюминиевые



сплавы

  (

см

.

пункт



6.8.5.2.2);

с

)

восстановленную



медь



чистотой



не



менее

 99,9%

или



медные



сплавы



с



содержанием



меди



более

 56% (

см

.

пункт

 6.8.5.2.3).



6.8.5.1.3

а

)

Корпуса



из



стали

,

алюминия



или



алюминиевых



сплавов



должны



быть



либо



бесшовными

,

либо



сварными

.

 b)

Корпуса



из



аустенитной



стали

,

меди



или



медных



сплавов



могут



быть



твердопаянными

.

6.8.5.1.4

Фитинги



и



вспомогательные



приспособления



могут



крепиться



к



корпусам



резьбовыми



соединениями



или



следующим



образом

:



а

)

к



корпусам



из



стали

,

алюминия



или



алюминиевых



сплавов

 –

с



помощью



сварки

;

 b)

к



корпусам



из



аустенитной



стали

,

меди



или



медных



сплавов

 –

с



помощью



сварки



или



пайки



твердым



припоем

.

- 506 -

6.8.5.1.5

Конструкция



корпусов



и



их



крепление



к



транспортному



средству

,

к



шасси



или



к



раме



контейнера



должны



полностью



исключать



возможность



охлаждения



несущих



частей

,

в



результате



которого



они



могли



бы



стать



хрупкими

.

Сами



крепления



корпусов



должны



быть



сконструированы



таким



образом

,

чтобы



даже



при



самой



низкой



рабочей



температуре



они



сохраняли



необходимые



механические



свойства

.

6.8.5.2

Требования



к



испытаниям



6.8.5.2.1

Стальные



корпуса



Материалы

,

используемые



для



изготовления



корпусов

,

и



сварные



швы



должны



при



самой



низкой



рабочей



температуре

,

составляющей

,

однако

,

не



менее

 –20°

С

,

отвечать



нижеуказанным



требованиям



в



отношении



ударной



вязкости

:

–

испытания



должны



проводиться



на



образцах



с

 V-

образной



выемкой

;

–

минимальное



значение



ударной



вязкости

  (

см

.

пункты

 6.8.5.3.1–6.8.5.3.3)

для



образцов

,

расположенных



так

,

что



их



продольная



ось



находится



под



прямым



углом



к



направлению



прокатки

,

а

 V-

образная



выемка

  (

в



соответствии



со



стандартом

  ISO R 148)

перпендикулярна



поверхности



листа

,

должно



составлять



34

Дж

/

см

2



для



мягкой



стали

  (

для



которой



в



соответствии



с



существующими



стандартами



ИСО



испытания



могут



проводиться



на



образцах

,

продольная



ось



которых



совпадает



с



направлением



прокатки

),

мелкозернистой



стали

,

легированной



ферритной



стали



с



содержанием

 Ni < 5%,

легированной



ферритной



стали



с



содержанием



никеля



в



пределах

 5%

≤

 Ni

≤

 9%

или



аустенитной



хромникелевой



стали

;

–

для



аустенитных



сталей



испытанию



на



ударную



вязкость



должен



подвергаться



только



сварной



шов

;

–

для



рабочих



температур



ниже

 –196

°

С



испытание



на



ударную



вязкость



проводится



не



при



минимальной



рабочей



температуре

,

а



при

 –196

°

С

.

6.8.5.2.2



Корпуса



из



алюминия



или



алюминиевых



сплавов



Швы



корпусов



должны



отвечать



требованиям

,

установленным



компетентным



органом

.

6.8.5.2.3



Корпуса



из



меди



или



медных



сплавов



Испытаний



на



ударную



вязкость



можно



не



проводить

.

6.8.5.3

Испытания



на



ударную



вязкость



6.8.5.3.1

Для



листового



материала



толщиной



менее

 10

мм

,

но



не



менее

 5

мм



используются



образцы



с



поперечным



сечением

 10

мм



×



е



мм

,

где

  "

е

" –

толщина



листа

.

В



случае



необходимости



допускается



механическая



обработка



до

 7,5

мм



или

 5

мм

.

Минимальное



значение

 34

Дж

/

см

2



должно



выдерживаться



во



всех



случаях

.

ПРИМЕЧАНИЕ

:



Листы



толщиной



менее

 5

мм



и



их



сварные



швы



на



ударную



вязкость



не



испытываются

.

6.8.5.3.2

а

)

При



испытании



листового



материала



ударная



вязкость



определяется



на



трех



образцах

.

Образцы



вырезаются



поперек



направления



прокатки

;

однако



в



случае



мягкой



стали



они



могут



вырезаться



вдоль



направления



прокатки

.

- 507 -

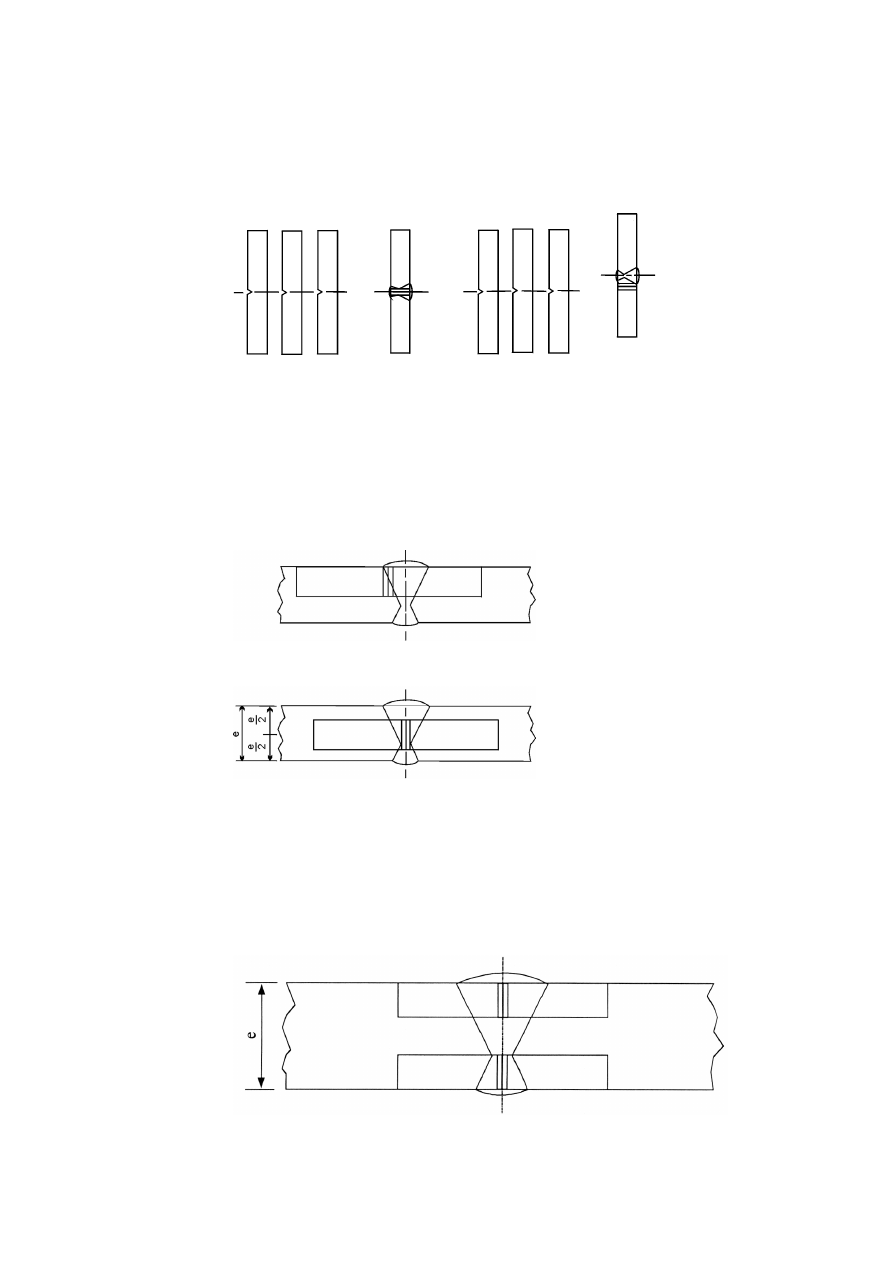

 b)

Для



испытания



сварных



швов



образцы



вырезаются



следующим



образом

:

при



е



≤

 10

мм

:

три



образца



с



бороздкой



в



центре



сварного



шва

;

три



образца



с



бороздкой



в



центре



зоны



термического



ожога



от



сварки

 (V-

образная



бороздка



пересекает



границу



зоны



сварки



в



центре



образца

).





Центр



сварки



Зона



термического



ожога



от



сварки





при

 10

мм



<

 e

≤

 20

мм

:



три



образца



в



центре



сварного



шва

;

три



образца

,

взятые



из



зоны



термического



ожога



от



сварки

 (V-

образная



бороздка



пересекает



границу



зоны



сварки



в



центре



образца

).





Центр



сварки







Зона



термического



ожога



от



сварки



при



е



>

 20

мм

:

два



комплекта



из



трех



образцов

  (

один



комплект

 –

с



внешней



стороны

,

один

 –

с



внутренней



стороны

),

вырезаемые



в



каждом



из



указанных



ниже



мест



(V-

образная



бороздка



пересекает



границу



зоны



сварки



в



центре



образцов

,

вырезанных



в



зоне



термического



ожога



от



сварки

).

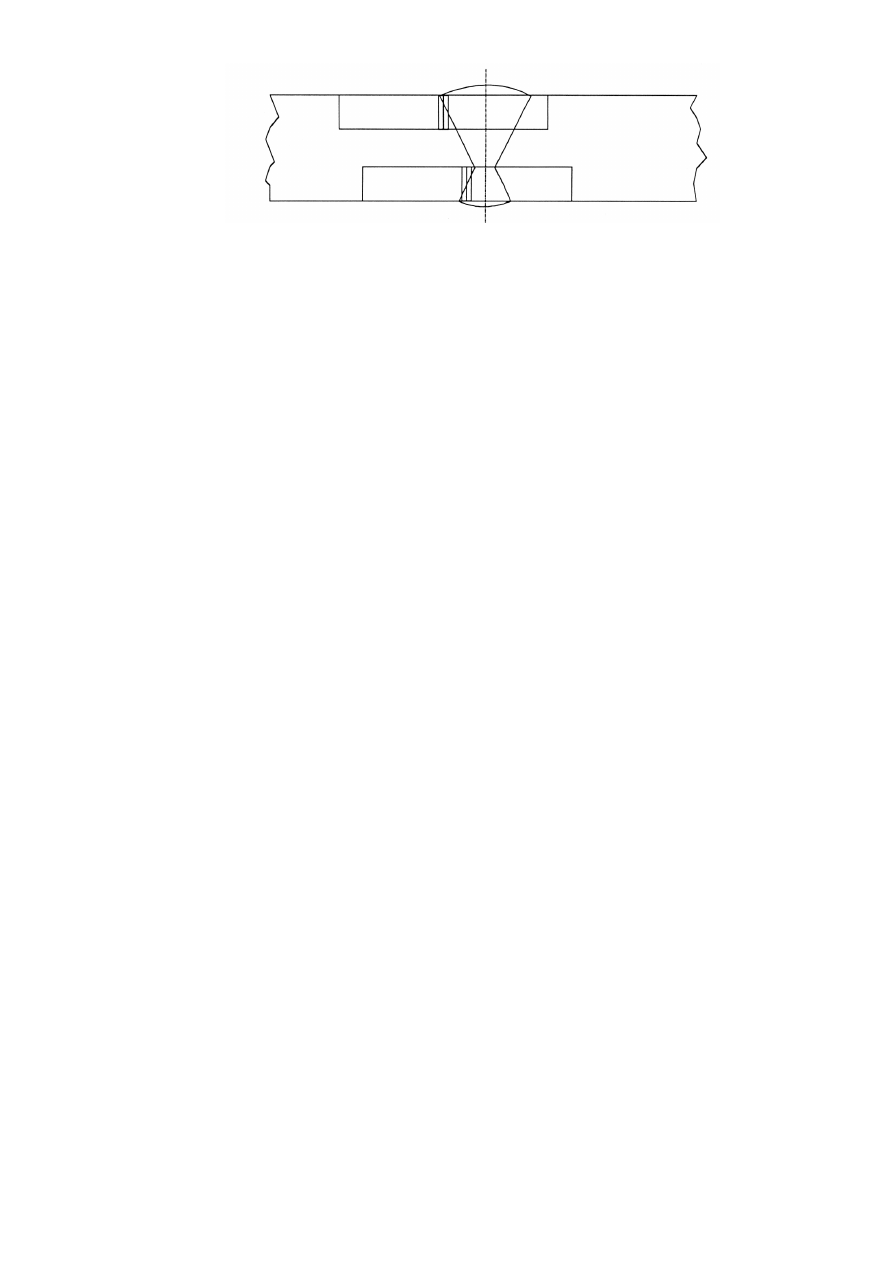

Центр



сварки



- 508 -





Зона



термического



ожога



от



сварки



6.8.5.3.3

а

)

Для



листового



материала



средний



результат



трех



испытаний



должен



соответствовать



минимальному



значению

 34

Дж

/

см

2

,

предусмотренному



в



пункте

 6.8.5.2.1;

не



более



одного



значения



может



быть



ниже



минимальной



величины

,

не



будучи



при



этом



меньше

 24

Дж

/

см

2

.

 b)

Для



сварных



швов



средние



результаты

,

полученные



на



трех



образцах

,

вырезанных



в



центре



сварки

,

не



должны



быть



меньше



минимального



значения



34

Дж

/

см

2

;

не



более



одного



значения



может



быть



ниже



минимальной



величины

,

не



будучи



при



этом



меньше

 24

Дж

/

см

2

.



с

)

Для



зоны



термического



ожога



от



сварки

 (V-

образная



бороздка



пересекает



границу



зоны



сварки



в



центре



образца

)

результат

,

полученный



не



более



чем



на



одном



из



трех



образцов

,

может



быть



меньше



минимального



значения

 34

Дж

/

см

2

,

но



он



не



должен



быть



меньше

 24

Дж

/

см

2

.

6.8.5.3.4

В



случае



невыполнения



требований

,

предусмотренных



в



пункте

 6.8.5.3.3,

повторное



испытание



может



проводиться



лишь



один



раз

,

если

:

а

)

средний



результат



первых



трех



испытаний



ниже



минимального



значения



34

Дж

/

см

2

,

или



b)

результат



более



чем



одного



испытания



ниже



минимального



значения

 34

Дж

/

см

2

,

но



не



ниже

 24

Дж

/

см

2

.

6.8.5.3.5

При



повторном



испытании



на



ударную



вязкость



листов



и



сварных



швов



ни



одно



из



отдельных



значений



не



должно



быть



ниже

 34

Дж

/

см

2

.

Среднее



значение



всех



результатов



первоначального



и



повторного



испытаний



должно



быть



не



менее



минимального



значения

 34

Дж

/

см

2

.



При



повторном



испытании



на



ударную



вязкость



материала



в



зоне



термического



ожога



ни



одно



из



отдельных



значений



не



должно



быть



ниже

 34

Дж

/

см

2

.

6.8.5.4

Ссылка



на



стандарты






Требования



подразделов

 6.8.5.2

и

 6.8.5.3

считаются



выполненными

,

если



применены



следующие



стандарты

:


 EN

1252-1:1998

Криогенные



сосуды

 –

Материалы

 –

Часть

 1:

Требования



в



отношении



ударной



вязкости



при



температуре



ниже

 –80°C;


 EN

1252-2:2001

Криогенные



сосуды

 –

Материалы

 –

Часть

 2:

Требования



в



отношении



ударной



вязкости



при



температуре



от

 –80°C

до

 –20°C.
