USER MANUAL — QUICK START GUIDE

EN

10

Street after

maneuver

The name of a street following the maneuver. Please note that if certain conditions

are met, the upcoming traffic lanes will be displayed instead.

11

Route

Active route.

12

Speed

Your current speed.

13

Information panel By default, displays a set of gauges that provide information on remaining travel

time, distance to the point of destination, and estimated arrival time. The selection of

gauges can be changed in the program settings.

14

Current street

The name of the current street (active only when connection with satellites is

established). If the map does not contain information about the active street name,

the direction of movement is displayed instead (North, South, West, and East).

15

GPS cursor

Indicates current position of the device when the GPS receiver is turned on.

A KÉSZÜLÉK HASZNÁLATA — NAVITEL E500 MAGNETIC

 |  35

HU

A csomag tartalma

NAVITEL E500 MAGNETIC személyi navigációs eszköz
Szélvédőre erősíthető tartó
Érintőtoll
12/24 V autós töltő
Mini-USB

—

USB kábel

Szövet védőtok
Felhasználói útmutató
Jótállási jegy

A teljes felhasználói útmutató a következő címen érhető el:

http://www.navitel.cz/docs/

A készülék elemei

(ahogyan a 1. oldalon megjelenik).
1.  Be-/kikapcsológomb.
2.  Akkumulátortöltöttség-mutató.
3.  Kijelző.
4.  3,5 mm mini jack audió csatlakozó.
5.  microSD kártyaaljzat.
6.  Mini-USB csatlakozó.
7.  Érintőtoll.
8.  Hangszóró.
9.  Mágneses tartó csatlakozása.
10. Újraindító gomb.
11. Mini-USB töltő csatlakozás.

36  |

FELHASZNÁLÓI ÚTMUTATÓ – A KÉSZÜLÉK HASZNÁLATA

HU

Biztonsági tudnivalók

1.  Kérjük, a szükséges beállításokat még indulás előtt hajtsa

végre. A készülék kezelése és konfigurációja vezetés közben

fokozottan veszélyes. Amennyiben a navigációs beállítások

vagy a készülék paramétereinek módosítása szükséges,

állítsa le a gépkocsit egy biztonságos helyen, a közlekedési

rendszabályoknak megfelelően.

2.  Elindulás előtt ismerkedjen meg a tervezett útvonallal.

Amennyiben egy adott hangjelzés elkerüli a figyelmét, és ezért

szükséges a kijelző megtekintése, előbb győződjön meg róla,

hogy a közlekedési helyzet ezt biztonságosan lehetővé teszi.

3.  Előfordulhat, hogy a navigációs adatok és a hangjelzések

eltérnek az úton tapasztalt valós helyzettől vagy a forgalmi

rendtől. Minden esetben fokozottan ügyeljen az adott forgalmi

helyzetre, a közlekedési jelzésekre és a gyalogosokra.

4.  Ne használja a navigációs készüléket a sebesség vagy megtett

távolság pontos megállapítására.

5.  A készülék elhelyezése a járműben befolyásolhatja

a műholdjelek vételének minőségét. A műholdjelek

gyengébbek lehetnek alagútban, magas épületek mellett vagy

sűrűn beépített területen. Bizonyos időjárási körülmények, pl.

a sűrű köd negatívan hathat a vétel minőségére.

6.  A GPS-műholdjelek vétele során előfordulhat, hogy

elektromágneses energiaforrás közelében a vétel minősége

romlik.

7.  Amennyiben a készüléket hosszabb időn át nem használta,

a készülék csak egy bizonyos idő eltelte után állapítja meg

helyzetét, még akkor is, ha a GPS-vevő jó vételt jelez.

8.  Gondosan válassza ki a készülék telepítési helyét. Ne telepítése

a készüléket olyan helyre, ahol a készülék a légzsákok

működését vagy az úttestre való kilátást akadályozza.

9.  A tartóelem szélvédőre rögzítése során ügyeljen a szélvédő

felületének tisztaságára. Ügyeljen arra, hogy ez a terület

portól és egyéb szennyeződéstől mentes legyen, valamint

a tapadókorong alatt ne maradjon légbuborék, mivel ezek a

jelenségek csökkenthetik a rögzítés tartósságát. A készüléknek

és a járműben található egyéb tárgyaknak a tartó leválásából

adódó károsodásáért kizárólag a felhasználó felelős, ezekre

nem vonatkozik a jótállási jegy.

10. Védje a készüléket a hosszú ideig tartó napsugárzástól és a

magas hőmérséklet hatásaitól. Az akkumulátor túlmelegedése

robbanáshoz vezethet.

11. Ne tegye ki a készüléket nedvesség hatásának, ill. gyors

hőmérséklet-változásoknak, mivel ez a készülékben vízpára

lecsapódásához és a készülék károsodásához vezethet.

Amennyiben a készüléket nedvességnek érte, ne kapcsolja be

mindaddig, amíg az teljesen ki nem száradt.

12. A nem szakember által végzett beavatkozás, módosítás

és a készülék felnyitása tilos, mivel a készülék helytelen

működéséhez, és szélsőséges esetben a készülék

károsodásához vezethet. A készüléket kizárólag szakember

módosíthatja.

A KÉSZÜLÉK HASZNÁLATA — NAVITEL E500 MAGNETIC

 |  37

HU

13. A készülék a működéséhez szükséges energiát a beépített

Li-Pol akkumulátorból kapja, ez helytelen alkalmazás esetén

felrobbanhat vagy veszélyes anyagokat bocsáthat ki magából.

Ne tegye ki a készüléket fizikai erőhatásnak, ne helyezze

tűzveszélyes folyadékok vagy gázok közelébe.

14. Töltés során a biztosítsa a tápegység szellőzését, mivel a

folyamat során nagy mennyiségű hő szabadul fel. Ne takarja le

a tápegységet papírral vagy egyéb olyan tárgyakkal, amelyek

akadályozzák a szabad légáramlást.

15. A kijelző és a készülék egyéb elemeinek tisztítása során

ne fejtsen ki túl nagy erőt. Ne tisztítsa a készüléket

papírzsebkendővel vagy kemény eszközökkel, amelyek

megkarcolhatják a felületét. Használjon puha rongyot.

A készülék használata a

járműben

A szélvédőre erősíthető tartó és a tápegység a csomag részét

képezi.

Szélvédőre erősíthető tartó

FIGYELEM! A tartó rögzítési helyének kiválasztása során járjon

el körültekintően. A tartót ne rögzítse a szélvédőn olyan

helyre, ahol a készülék zavarja a gépjárművezető kilátását.

Amennyiben a gépjármű szélvédője beépített fűtőszálakat vagy

UV-fényvédelmet tartalmaz, a műholdjelek vétele a szokásosnál

rosszabb lehet.

A szélvédőre erősíthető tartó telepítése

Először távolítsa el a tapadókorong védőfóliáját. Ezután

válassza ki a tartó rögzítésére alkalmas helyet. Ügyeljen arra,

hogy ez a terület portól, szennyeződéstől és nedvességtől

mentes legyen, majd rögzítse a tapadókorongot a szélvédőre.

Normál körülmények között a tapadókoronggal ellátott tartó

megfelelően rögzíti a készüléket. Csatlakoztassa a töltőkábelt

a tartóhoz. Helyezze a navigatort a tartóba. A mágneses tartó

biztosítja a készülék megbízható csatlakozását.
Csatlakoztatáskor a készülék automatikusan bekapcsol. Szükség

esetén a készülék könnyen leválasztható a tartó leszerelése

nélkül. A leválasztást követő 15 másodperc múlva az eszköz

automatikusan kikapcsol.

38  |

FELHASZNÁLÓI ÚTMUTATÓ – A KÉSZÜLÉK HASZNÁLATA

HU

A készülék karbantartása

A készülék megfelelő karbantartása biztosítja annak

hosszú távú és megbízható működését

•

Ne tartsa a készüléket magas nedvességtartalmú és

hőmérsékletű légkörben;

•

Ne tegye ki a készüléket erős napsugárzásnak vagy UV-

fénynek;

•

Ne helyezzen, ill. ne ejtsen a készülékre semmit;

•

Ne tegye ki a készüléket fizikai erőhatásoknak, pl. ütésnek,

leesésnek;

•

Ne tegye ki a készüléket nedvesség hatásának, ill. gyors

hőmérséklet-változásoknak, mivel ez a készülékben vízpára

lecsapódásához és a készülék károsodásához vezethet.

Amennyiben a készüléket nedvességnek érte, ne kapcsolja be

mindaddig, amíg az teljesen ki nem száradt;

•

A készülék kijelzője fokozottan érzékeny a karcolásokra.

Kerülje a készülék éles tárggyal való érintkezését. Alkalmazzon

védőfóliát, hogy megelőzze a készülék karcolódását;

•

Soha nem tisztítsa a kijelzőt a készülék bekapcsolt állapotában.

A tisztítás során kizárólag puha rongyot használjon;

•

A kijelző tisztítása során ne használjon papírzsebkendőt vagy

-törlőt;

•

Ne próbálja meg a készüléket szétszedni, megjavítani vagy

módosítani, mivel ez sérülést, valamint a készülék helytelen

Biztonságos vezetés

•

A készülék működésének biztonságos használata érdekében

kérjük, tartsa be a közlekedési rendszabályokat. Ezen felül

pedig kérjük, vezessen megfontoltan, mivel a vezetés mindig

kockázattal jár;

•

A megfontolt eljárás keretében kérjük, ne veszélyeztesse

harmadik személyek életét vagy testi épségét, azok tulajdonát

vagy állatait és ne szennyezze a környezetet;

•

Ne parkolja le gépjárművét parkolófék használata nélkül. Tartsa

a parkolóféket működőképes állapotban, hogy az meggátolja

a parkoló jármű bármilyen mozgását;

•

Gépjárművét minden esetben nyitott, ill. jól szellőző helyen

parkolja le;

•

Tartsa a gépkocsiban a hangforrások zajszintjét aránylag

alacsonyan, hogy hallja gépjárművön kívüli események zaját;

•

Ne végezzen a készüléken olyan műveleteket, amelyek

elvonhatják a figyelmét a vezetéstől.

működését okozhatja. Ezen felül a garancia megszűnését is

eredményezi.

A KÉSZÜLÉK HASZNÁLATA — NAVITEL E500 MAGNETIC

 |  39

HU

Műszaki specifikáció

Megjegyzés:

 A gyártó előzetes tájékoztatás nélkül

módosíthatja a készülék jellemzőit és külalakját.

Rendszerparaméterek

Processzor

MStar MSB2531A 800 MHz,Cortex-A7

Memória

128 MB, DDR3

Külső memóriakártya

microSDHC, max. 32 GB

Belső memória

8 GB

Operációs rendszer

WINCE 6.0

Szoftverváltozat

ARMV4I

Alapvető paraméterek

Kijelző

5”  TFT, 800×480

Hangszóró

8 Ohm / 1,5 W

Akkumulátor típus

1200 mAh, újratölthető

GPS paraméterek

GPS

MSR2112 32PIN-QFN

Frekvencia

1,575 GHz

Csatornaszám

66 csatorna (keresés) /

22 csatorna (követés)

C/A Kód

1,023 MHz

Érzékenység

-165 dBm

Helyzetmeghatározás

pontossága

10 m, 2D RMS; 5 m 2D RMS,

WAAS engedélyezve

Mérték

0,1 m/s

Frissítési frekvencia

1 Hz

Frissítési idő

0,1 s

Forró indítás

2 s (autonóm)

Meleg indítás

32 s (autonóm)

Hideg indítás

35 s (autonóm)

Max magasság

18 000 m

Maximális sebesség

515 m/s

Antenna

Belső kerámiantenna

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 szabvány, verzió: 3.01

Átviteli sebesség

115 200 bps

Port

COM1

40  |

FELHASZNÁLÓI ÚTMUTATÓ — GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ

HU

Bevezető

A Navitel Navigator olyan offline többfunkciós navigációs szoftver, amelynek célja a hatékony útvonalkeresés és -tervezés. A

program kulcsfontosságú feladatai a helyzetmeghatározás, a helyzet megjelenítése a térképen, az útpontok automatikus és kézi

meghatározása, objektumkeresés, a megtett útvonallal kapcsolatos információk megjelenítése és számos egyéb funkció.

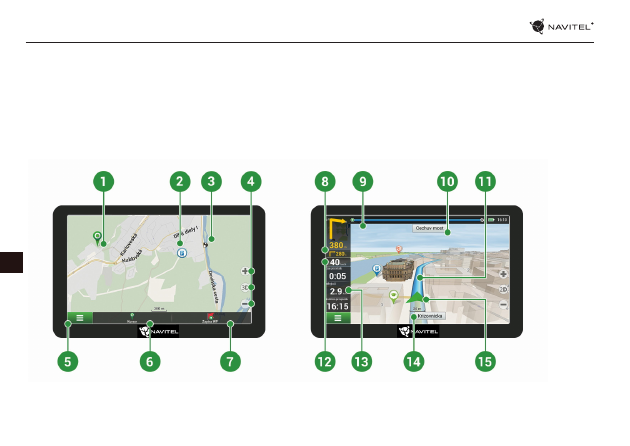

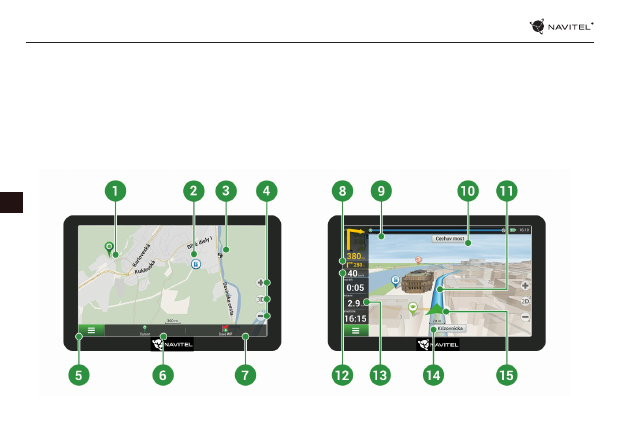

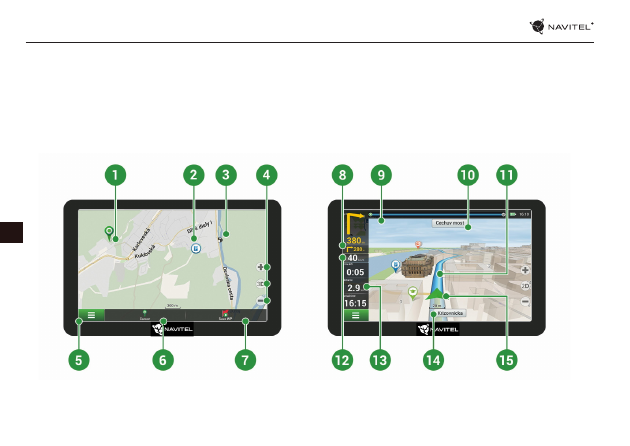

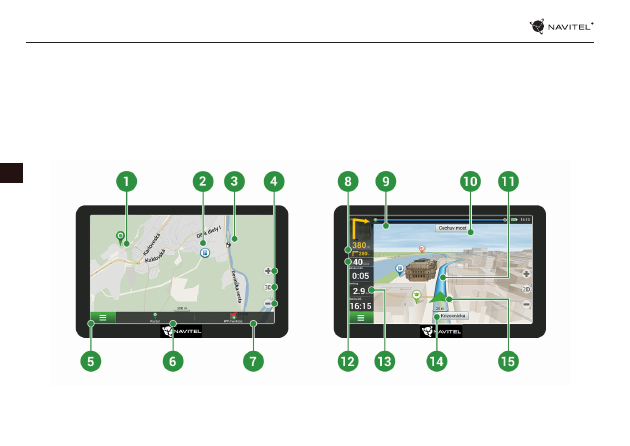

A program felhasználói kezelőfelülete

GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ — NAVITEL E500 MAGNETIC

  |  41

HU

1

Térképpont

A térkép rövid megérintésével az adott ponttal további műveleteket végezhet,

ilyenek a “Kurzor” és az “WP mentése”.

2

POI

Az ábrán látható a hasznos helyek / érdekes pontok (POI) megjelenítésének

módja a programban. A különböző POI kategóriákat különböző ikonok jelzik.

Rengeteg különféle ikon jelenik meg a rendszerben, pl. plázák, márkakereskedések,

töltőállomások, stb.

3

TRAFFIPAX

Az ábrán a traffipax funkció megjelenítésének módja látható. A traffipaxok olyan

speciális jelek a térképen, amelyek sebességmérő kamerák, radarok, veszélyes

kereszteződések, fekvőrendőrök és egyéb potenciális útakadályok helyzetéről

tájékoztatnak.

4

Térképgombok

Ezekkel a gombokkal szabályozható a térkép típusa (2D / 3D), a térkép léptéke és

nagysága.

5

Főmenü

A gomb megérintésével megjelenik a program főmenüje.

6

Kurzor

Ez a gomb kizárólag egy adott térképpont megjelölése után válik láthatóvá. A

gomb megérintésével megjelenik az “Az én útvonalam” képernyő, ahol különféle

műveleteket végezhet el a pont kapcsán.

7

WP mentése

Ez a gomb kizárólag egy adott térképpont megjelölése után válik láthatóvá. A gomb

megérintésével a kiválasztott térképpontból útpont lesz.

8

Következő

manőver

A következő két manőverig fennmaradó távolság megjelenítése. Az ikon

megérintésével megjelenik egy dialógusablak, amely számos beállítási lehetőséget

tartalmaz.

9

Folyamatjelző sáv Ez a sáv mutatja az útvonal megtett és fennmaradó részét.

42  |

FELHASZNÁLÓI ÚTMUTATÓ — GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ

HU

10

A manővert

követő utcanév

A manővert követő utca neve. Bizonyos feltételek teljesülése esetén a manővert

követő utcanév helyén a rendszer következő útszakasz forgalmi sávjait jeleníti meg.

11

Útvonal

Az aktív útvonal.

12

Sebesség

A pillanatnyi sebesség.

13

Információs panel Alapértelmezetten a fennmaradó idő, a fennmaradó távolság és a becsült érkezési

idő megjelenítésére szolgáló képernyő. A program beállításaiban módosítani lehet a

megjelenítés paramétereit.

14

Aktuális utcanév

A pillanatnyi helyzet utcaneve (kizárólag műholdkapcsolat fennállása esetén aktív).

Amennyiben a térkép nem tartalmazza az aktuális utcanevet, itt a mozgás iránya

jelenik meg (észak, dél, nyugat, kelet).

15

GPS kurzor

Mutatja a készülék pillanatnyi helyzetét a GPS vevő bekapcsolt állapotában.

NAVITEL E500 MAGNETIC

  |  43

LT

Pakuotės turinys

NAVITEL E500 MAGNETIC asmeninis navigacijos įrenginys
Automobilinis laikiklis (priekinio stiklo)
Įvesties rašiklis
Automobilis įkroviklis 12/24 V
Mini-USB

—

USB kabelis

Apsauginis dėklas
Šis vartotojo vadovas
Garantinė kortelė

Pilną Vartojo vadovą galima rasti adresu:

http://www.navitel.cz/docs/

Įrenginio schema

(parodyta 1 puslapyje)
1.  Įjungti/Išjungti (On/Off) mygtukas.
2.  Baterijos krovimo indikatorius.
3.  Ekranas.
4.  3.5 mm mini jack ausinių jungtis.
5.  microSD lizdas.
6.  Mini-USB portas.
7.  Įvesties rašiklis.
8.  Garsiakalbis.
9.  Magnetinis jungtis.
10. Perkrovimo mygtukas.
11. Mini-USB įkrovimui.

44  |

 VARTOTOJO VADOVAS

LT

Saugos informacija

1.  Nureguliuokite visus būtinus nustatymus prieš pradėdami

vairuoti. Ypač pavojinga reguliuoti įrenginį ir konfigūruoti

jo nustatymus vairuojant. Jeigu būtina keisti navigacijos

nustatymus ar įrenginio parametrus, turėtumėte sustoti

saugioje vietoje pagal vairavimo taisykles.

2.  Susipažinkite su planuojamu maršrutu prieš pajudėdami. Jeigu

praleisite nurodymą balsu ir jums reikės pasižiūrėti į įrenginio

ekraną, kad pasitikslintumėte maršrutą, įsitikinkite, kad kelio

sąlygos tam yra pakankamai saugios.

3.  Tikėtina, kad navigaciniai duomenys ir nurodymai balsu

neatitiks realių kelio sąlygų ar vairavimo taisyklių. Visuomet

turėtumėte kreipti ypatingą dėmesį į kelio sąlygas, kelio

ženklus ir pėsčiuosius.

4.  Nenaudokite navigatoriaus kaip prietaiso tiksliam greičio ar

nuvažiuoto atstumo matavimui.

5.  Satelitinio signalo kokybė gali skirtis priklausomai nuo

įrenginio padėties transporto priemonėje. Signalo kokybė

gali pablogėti važiuojant tuneliu, šalia daugiaaukščių pastatų

arba tankiai apstatytoje teritorijoje. Tam tikros oro sąlygos,

pavyzdžiui, rūkas, gali neigiamai paveikti signalo kokybę.

6.  Tikėtina, kad gali nepavykti pagauti GPS signalų netoli

elektromagnetinių šaltinių vietos ar pastato viduje.

7.  Jeigu įrenginio nenaudojote ilgą laiką, jūsų padėties radimas

užims gana daug laiko, net jeigu GPS imtuvas pagauna gerą

signalą.

8.  Atkreipkite ypatingą dėmesį į vietą, kurioje ketinate montuoti

įrenginį. Nemontuokite įrenginio vietose, kuriose įrenginys gali

trukdyti oro pagalvėms ar užstoti kelio vaizdą.

9.  Tvirtindami laikiklį prie savo automobilio priekinio stiklo,

įsitikinkite, kad paviršius yra švarus. Montavimo vietoje

neturėtų būti dulkių, purvo ar kitų nešvarumų, po vakuumine

taurele neturėtų būti oro burbuliukų, nes jie gali paveikti

pritvirtinimo patvarumą. Bet kokie įrenginio ar kitų transporto

priemonėje esančių objektų pažeidimai, atsiradę dėl laikiklio

atsiskyrimo, yra tik vartotojo atsakomybė ir jų neapima

garantinis sertifikatas.

10. Saugokite įrenginį nuo ilgalaikio buvimo saulės spinduliuose

ir aukštoje temperatūroje. Baterijos perkaitimas gali sukelti

sprogimą.

11. Saugokite įrenginį nuo drėgmės ir staigių temperatūros

pokyčių, dėl kurių gali kauptis vanduo įrenginio viduje ir

pažeisti įrenginį. Jeigu įrenginys gavo drėgmės, neįjunkite

įrenginio, kol jis visiškai neišdžiuvo.

12. Draudžiama savarankiškai modifikuoti ar atidaryti įrenginį, nes

įrenginys gali netinkamai veikti, o kraštutiniais atvejais, gali

būti pažeidžiamas. Bet kokius įrenginio pakeitimus gali atlikti

NAVITEL E500 MAGNETIC

  |  45

LT

tik kvalifikuotas personalas.

13. Įrenginys veikia įmontuotos Li-Pol baterijos pagalba. Ši baterija

gali sprogti arba paskleisti toksines medžiagas, jeigu bus

naudojama netinkamu būdu. Saugokite įrenginį nuo smūgių,

nenaudokite įrenginio šalia sprogių skysčių ar dujų.

14. Užtikrinkite normalias maitinimo adapterio ventiliavimo

sąlygas įkrovimo metu, kadangi proceso metu išleidžiamas

didelis šilumos kiekis. Neuždenkite adapterio popieriumi ar

kitais objektais, kurie gali apsunkinti ventiliavimą.

15. Nenaudokite per didelės jėgos valydami ekraną ar kitas

įrenginio dalis. Valymui nenaudokite popierinių servetėlių ar

kitų kietų medžiagų, kurios gali subraižyti įrenginį. Naudokite

tik minkštą šluostę.

Įrenginio naudojimas trans-

porto priemonėje

Laikiklis, tvirtinamas prie priekinio stiklo, ir baterijos įkroviklis,

pristatomi kaip produkto dalis.

Laikiklis

DĖMESIO! Atidžiai parinkite laikiklio tvirtinimo vietą.

Netvirtinkite laikiklio ant priekinio stiklo vietoje, kurioje

įrenginys galėtų riboti vairuotojo kelio vaizdą. Jeigu automobilio

priekinis stiklas turi įmontuotą šildymo sistemą arba apsaugą

nuo UV spindulių, signalo kokybė gali būti mažesnė lyginant su

normaliu signalu.

Laikiklio tvirtinimas

Pirmiausia nuo vakuuminės taurelės nuimkite apsauginę

plėvelę. Tuomet, parinkite tinkamą vietą laikikliui. Įsitikinkite,

kad ant tvirtinimo ploto nebūtų dulkių, puvo ir drėgmės,

tuomet pritvirtinkite vakuuminę taurelę ant priekinio stiklo.

Esant vidutinėms veikimo sąlygoms, vakuuminė laikiklio taurelė

įrenginį puikiai užfiksuoja.
Prijungite maitinimo kabeli prie sistemos laikiklio. Sujungite

navigacijos sistema su laikikli. Saugo įranga fiksavimo

garantouja magnetini kontaktai. Paskuj navigacijos sujungima

su laikiklio, ji pradedo dirbti automatiškai. Būtinu atveju iranga

galime nesunku atsijungti iš laikiklio, palikant ji ant priekini

stikla. Paskuj irangos atsijungimo, ji sustojo dirbti paskuj 15

sekundžiu.

46  |

 VARTOTOJO VADOVAS

LT

Įrenginio priežiūra

Tinkama įrenginio priežiūra užtikrina ilgą ir patikimą

veikimą

•

Nelaikykite įrenginio didelės drėgmės ir karščio sąlygomis;

•

Saugokite įrenginį nuo saulės ir UV spindulių;

•

Nedėkite ir nemeskite objektų ant įrenginio viršaus;

•

Saugokite įrenginį nuo smūgių, pavyzdžiui, netrankykite ir

nenumeskite;

•

Saugokite įrenginį nuo drėgmės ir staigių temperatūros

pokyčių, dėl kurių gali kauptis vanduo įrenginio viduje ir

pažeisti įrenginį. Jeigu įrenginys gavo drėgmės, nejunkite

įrenginio, kol jis visiškai neišdžiuvo;

•

Įrenginio ekranas labai jautrus įbrėžimams. Nelieskite ekrano

aštriais objektais. Galite naudoti apsauginę plėvelę, siekiant

apsaugoti ekraną nuo įbrėžimų;

•

Niekada nevalykite ekrano, kol įrenginys yra įjungtas. Valydami

naudokite tik minkštą šluostę;

•

Ekrano valymui nenaudokite popierinių servetėlių ar

rankšluosčių;

•

Neardykite, netaisykite ir nemodifikuokite įrenginio

savarankiškai. Tokie veiksmai gali būti sveikatos sužalojimo bei

neteisingo įrenginio veikimo priežastimi. Be to, dėl šių veiksmų

bus panaikinta garantija.

Saugus vairavimas

•

Siekdami saugiai naudotis įrenginio funkcijomis, nepamirškite

laikytis eismo taisyklių. Be to, vadovaukitės nuovoka

vairuodami transporto priemonę, nes ji yra padidėjusios rizikos

šaltinis;

•

Pirmiausia, šios taisyklės nustatomos pagal pavojaus trečiųjų

asmenų sveikatai ar gyvybei riziką, jų turto ir naminių gyvūnų

sužalojimo riziką bei pakenkimo aplinkai riziką;

•

Kai sustabdote transporto priemonę, naudokite rankinį

stabdį. Rankini stabdis turi nuolat veikti be priekaištų siekiant

apsisaugoti nuo bet kokio automobilio judėjimo;

•

Visuomet statykite savo transporto priemonę atviroje ir gerai

ventiliuojamoje vietoje;

•

Garso stiprumas automobilio viduje turėtų būti pakankamai

mažas, kad išgirstumėte viską, kas vyksta transporto

priemonės išorėje;

•

Neatlikinėkite jokių veiksmų su įrenginiu, kurie galėtų atitraukti

nuo vairavimo.

NAVITEL E500 MAGNETIC

  |  47

LT

Techninė specifikacija

Pastaba.

 Gamintojas gali keisti įrenginio charakteristikas ir

išorinę išvaizdą be išankstinio įspėjimo.

Sistemos specifikacija

CPU

Mstar MSB2531A 800 MHz,Cortex-A7

RAM

128 MB, DDR3

Išorinis lizdas

microSDHC up to 32 GB

Vidinė atmintis

8 GB

Operacinė sistema

WINCE 6.0

Programinės įrangos

versija

ARMV4I

Pagrindiniai parametrai

Ekranas

5”  TFT, 800×480

Garsiakalbis

8 ohm / 1.5 W

GPS parametrai

GPS

MSR2112 32PIN-QFN

Dažnis

1.575 GHz

Kanalų kiekis

66 kanalai (paieškos

pozicionavimas)/

22 kanalai (sekimas)

C/A CODE

1.023 MHz lusto greitis

Jautrumas

-165 dBm

Vietos tikslumas

10 m, 2D RMS; 5 m 2D RMS,

WAAS įjungta

Greitis

0.1 m/s

Atnaujinimo dažnis

1 Hz

Atnaujinimo laikas

0.1 s

Karštasis paleidimas

2 s (autonominis)

Šiltasis paleidimas

32 s (autonominis)

Šaltasis paleidimas

35 s (autonominis)

Maksimalus aukštis

18,000 m

Maksimalus greitis

515 m/s

Antena

Vidinė keraminė antena;

18.4 mm × 18.4 mm × 2 mm

NMEA

NMEA 0183 standartinis v3.01

Sparta

115200 bps

Portas

COM1

48  |

 GREITO PALEIDIMO VADOVAS

LT

Įvadas

Navitel Navigator – tai daugiafunkcinė navigacijos programa, veikianti be interneto ryšio ir naudojama veiksmingai maršruto

paieškai ir planavimui. Pagrindinės programos užduotys yra esamos pozicijos identifikavimas ir parodymas žemėlapyje,

automatinis ir rankinis maršruto taškų nustatymas, objektų paieška, skaičiavimas, kelionės informacijos rodymas ir daugybė kitų

funkcijų.

Programos sąsaja

NAVITEL E500 MAGNETIC

  |  49

LT

1

Taškas ant

žemėlapio

Žemėlapio palietimas pažymi tašką kitoms operacijoms su „Žymekliu“ ir „Išsaugoti

KT“.

2

LV

Tai pavyzdys, kaip lankytinos vietos (LV) rodomos programoje. Skirtingos LV

kategorijos turi skirtingas piktogramas. Egzistuoja didelė piktogramų įvairovė

konkrečioms LV, tokios kaip, prekybos centrai, firminės parduotuvės, degalinės ir t.t.

3

GREIČIO KAMERA

Tai pavyzdys, kaip GREIČIO KAMEROS funkcijos piktogramos yra rodomos žemėlapyje.

Greičio kamera – tai specialios žymės žemėlapyje, kurios skirtos įspėti apie greičio

matavimo kameras, radarus, pavojingas sankryžas, greičio ribotuvus ir kitas tikėtinas

kliūtis kelyje.

4

Žemėlapio

mygtukai

Tai mygtukai, skirti žemėlapio vaizdo tipų (2D/3D) valdymui, mastelio nustatymui ir

garso parametrams.

5

Pagrindinis meniu Palietus šį mygtuką atsidaro pagrindinis programos meniu.

6

Žymeklis

Šis mygtukas tampa prieinamas tik tada, kai žemėlapyje pasirenkamas taškas.

Palietus šį mygtuką, atsidarys „Mano maršrutas“ ekranas, kuriame galėsite atlikti

įvairius veiksmus su pasirinktu tašku.

7

Išsaugoti KT

Šis mygtukas tampa prieinamas, kai žemėlapyje pasirenkamas taškas. Palietus

mygtuką pasirinktas taškas bus išsaugomas kelio taško forma.

8

Būsimas

manevras

Parodo atstumą iki dviejų būsimų manevrų. Palietus ženklą atsidaro dialogo langas su

keletu konfigūracijos nustatymų.

9

Progreso juostelė

Ši juostelė parodo praėjusią ir likusią maršruto dalį.

50  |

 GREITO PALEIDIMO VADOVAS

LT

10

Gatvė po

manevro

Gatvės pavadinimas po manevro. Atkreipiame dėmesį, kad esant tam tikromis

sąlygomis, būsimos eismo linijos bus rodomos panelėje vietoj gatvės po manevro.

11

Maršrutas

Aktyvus maršrutas.

12

Greitis

Jūsų esamas greitis.

13

Informacinė

panelė

Pagal nutylėjimą, rodo matuoklių, kurie teikia informaciją apie likusį kelionės

laiką, atstumą iki paskirties taško ir numatomą atvykimo laiką, rinkinį. Matuoklių

pasirinkimas gali būti pakeistas programos nustatymuose.

14

Dabartinė gatvė

Dabartinės gatvės pavadinimas (aktyvus tik tada, kai ryšys su satelitais yra nustatytas).

Jeigu žemėlapis neturi informacijos apie aktyvios gatvės pavadinimą, rodoma

judėjimo kryptis (šiaurė, pietūs, vakarai ir rytai).

15

GPS žymeklis

Parodo esamą įrenginio padėtį, kai GPS imtuvas yra įjungtas.

NAVITEL E500 MAGNETIC

  |  51

LV

Komplektācija

NAVITEL E500 MAGNETIC Personīgā navigācijas ierīce
Automašīnas turētājs (vējstikla)
Stilus
Automašīnas lādētājs 12/24 V
Mini-USB

—

USB kabelis

Tekstila aizsargāšana
Lietotāja rokasgrāmata
Garantijas kartiņa

Pilnīga Lietotāja rokasgrāmata pieejama šeit:

http://www.navitel.cz/docs/

Ierīces shēma

(Parādīts 1. lapā).
1.  Ieslēgšanas/Izslēgšanas poga.
2.  Akumulatora uzlādes indikators.
3.  Displejs.
4.  3.5 mm mini jack austiņu savienotājs.
5.  microSD slots.
6.  Mini-USB ports.
7.  Stilus.
8.  Skaļrunis.
9.  Magnētiskā savienotājs.
10. Atiestatīšanas poga.
11. Mini-USB ports uzlādei.

52  |

 LIETOTĀJA ROKASGRĀMATA

LV

Drošības informācija

1.  Pirms brauciena uzsākšanas iestatiet visus nepieciešamos

uzstādījumus.Ierīces izmantošana un uzstādījumu mainīšana

braukšanas laikā ir ārkārtīgi bīstama.Ja Jums ir radusies

nepieciešamība mainīt navigācijas uzstādījumus vai ierīces

parametrus, vispirms ieteicams automašīnu novietot drošā

vietā, atbilstoši ceļu satiksmes noteikumiem.

2.  Iepazīstieties ar plānoto maršrutu pirms došanās ceļā.Ja Jūs

esat palaiduši garām kādu no balss norādēm un, lai tiktu līdzi,

ir nepieciešams paskatīties displejā, vispirms pārliecinieties vai

situācija uz ceļa ir pietiekami droša šādai darbībai.

3.  Pastāv iespēja, ka navigācijas dati un balss norādes nesakrīt ar

patiesajiem apstākļiem uz ceļa vai ceļu satiksmes noteikumiem.

Ietiecams vienmēr pievērst pastiprinātu uzmanību ceļa

stāvoklim, ceļazīmēm un gājējiem.

4.  Neizmantojiet navigācijas ierīci, kā rīku ātruma vai nobrauktās

distances noteikšanai.

5.  Satelīta signāla uztveršanas kvalitāte var būt atkarīga no

tā, kur automašīnā ir novietota ierīce.Signāla kvalitāte var

pasliktināties tuneļos, starp daudzstāvu ēkām vai blīvi

apbūvētā apvidū.Noteikti laika apstākļi, piemēram, spēcīga

migla, arī var radīt negatīvu iespaidu uz signāla kvalitāti.

6.  Pastāv iespēja, ka GPS signālu nav iespējams uztvert spēcīgu

elektromagnētisko viļņu avotu tuvumā vai iekštelpās.

7.  Ja neesat izmantojis ierīci ilgāku laika periodu, Jūsu atrašanās

vietas noteikšana aizņems ievērojami ilgāku laiku kā ierasts,

pat tad, ja tiek uztverts labs GPS signāls.

8.  Pievērsiet pastiprinātu uzmanību vietai, kur esat ieplānojis

uzstādīt ierīci.Neuzstādiet ierīci vietās, kur tā var traucēt

drošības spilvenu darbībai vai aizsegt skatu uz ceļu.

9.  Piestiprinot turētāju pie automašīnas vējstikla, pārliecinieties

par to, ka tā virsma ir tīra.Šī virsma ir jāattīra no putekļiem un

citiem netīrumiem. Zem vakuuma stiprinājuma nedrīkst rasties

burbuļi, jo tie var negatīvi ietekmēt stiprinājuma noturību.

Lietotājs uzņemas pilnu atbildību par jebkādiem bojājumiem,

kas radušies ierīcei vai jebkuriem citiem automašīnā esošiem

objektiem turētāja atlipšanas dēļ, un tos nesedz garantijas

sertifikāts.

10. Izvairieties no ilgstošas ierīces pakļaušanas tiešai saulesgaismai

un augstai temperatūrai.Akumulatora pārkaršana var izraisīt

eksploziju.

11. Izvairieties no ierīces pakļaušanas mitrumam un ātrām

temperatūras maiņām, jo šādā veidā ierīcē var rasties

kondensāts un tā var tikt bojāta.Ja ierīce ir bijusi pakļauta

mitrumam, neslēdziet to iekšā, līdz tā nav, pilnībā izžuvusi.

12. Pašrocīga ierīces pārveidošana un korpusa atvēršana ir

aizliegta, jo tādā veidā var tikt traucēta ierīces darbība un

NAVITEL E500 MAGNETIC

  |  53

LV

noteiktos gadījumos tā var tikt bojāta.Jebkādas izmaiņas ierīcē

ļauts veikt vienīgi pienācīgi kvalificētiem speciālistiem.

13. Ierīces barošanas avots ir iebūvētais litija polimēru akumulators,

kas nepareizas izmantošanas rezultātā var eksplodēt vai izdalīt

toksiskas vielas.Izvairieties no ierīces pakļaušanas fiziskiem

triecieniem un neizmantojiet to eksplozīvu šķidrumu vai gāzu

tuvumā.

14. Nodrošiniet normālus ventilācijas apstākļus jaudas adapteram

lādēšanas laikā, ņemot vērā, ka šajā procesā tiek radīts liels

siltuma daudzums.Neaizsedziet adapteru ar papīru vai citiem

priekšmetiem, kas varētu pasliktināt ventilāciju.

15. Nepielietojiet pārmērīgi lielu spēku, tīrot displeju un citas

ierīces daļas.Neizmantojiet papīra salvetes vai citus cietus

materiālus, kas tīrīšanas laikā ierīci var saskrāpēt.Izmantojiet

vienīgi mīkstu drānu.

Ierīces izmantošana au-

tomašīnā

Vējstikla turētājs un akumulatora lādētājs tiek piegādāti kā daļa

no produkta komplektācijas.

Vējstikla turētājs

UZMANĪBU!Rūpīgi izvēlieties vietu, kur piestiprināt turētāju.

Piestipriniet turētāju pie vējstikla tā, lai tas neierobežotu

šofera redzamību.Ja vējstiklā ir iebūvēta apsildes sistēma vai

aizsardzība pret UV stariem, signāla uztveršanas kvalitāte var

būt zemāka, nekā ierasts.

Vējstikla turētāja uzstādīšana

Vispirms noņemiet aizsargapvalku no vakuuma stiprinājuma.

Pēc tam izvēlieties piemērotu vietu, kur piestiprināt turētāju.

Pārliecinieties, lai virsma būtu attīrīta no putekļiem, netīrumiem

un mitruma, un pēc tam piestipriniet turētāju pie vējstikla.

Normālas darbības apstākļos vakuuma turētājs ierīci tur stingri.

Pieslēdziet barošanas kabeli pie sistēmas turētāja. Savienojiet

navigācijas sistēmu ar turētāju. Drošu iekārtas fiksāciju

nodrošina magnētiskie kontakti. Pēc navigācijas sistēmas

savienošanas ar turētāju, tā uzsāk darboties automātiski.

Nepieciešamības gadījumā iekārtu var viegli atvienot no

turētāja, atstājot to uz automašīnas vējstikla. Pēc iekārtas

atvienošanas, tā pārstāj darboties pēc 15 sekundēm.

54  |

 LIETOTĀJA ROKASGRĀMATA

LV

Ierīces uzturēšana

Pienācīga ierīces uzturēšana nodrošina ilgstošu un pareizu

tās darbību

•

Neuzglabājiet ierīci augstā mitrumā vai lielā karstumā;

•

Izvairieties no ierīces pakļaušanas tiešai saulesgaismai un UV

stariem;

•

Nenovietojiet un nesviediet priekšmetus uz ierīces virsmas;

•

Nepakļaujiet ierīci fiziskiem triecieniem, piemēram, sitieniem

un kritieniem;

•

Izvairieties no ierīces pakļaušanas mitrumam un ātrām

temperatūras maiņām, jo šādā veidā ierīcē var rasties

kondensāts un tā var tikt bojāta.Ja ierīce ir bijusi pakļauta

mitrumam, neslēdziet to iekšā, līdz tā nav, pilnībā izžuvusi;

•

Ierīces displejs ir ļoti viegli saskrāpējams.Nepieļaujiet displeja

nonākšanu saskarē ar asiem priekšmetiem.Jūs variet izmantot

aizsargplēvi, lai pasargātu displeju no skrāpējumiem;

•

Ierīcei darbojoties, nekad netīriet tās ekrānu.Tīrot ierīci,

izmantojiet vienīgi mīkstu drānu;

•

Neizmantojiet papīra salvetes vai dvieļu loksnes, lai tīrītu

displeju;

•

Nemēģiniet pašrocīgi izjaukt, labot vai pārveidot ierīci, jo šādas

darbības var būt bīstamas cilvēka veselībai un var tikt bojāta

ierīces darbība.Šādas rīcības rezultātā arī tiek atcelta garantija.

Droša braukšana

•

Lai nodrošinātu drošu ierīces funkciju izmantošanu, lūdzu,

atceraties ievērot ceļu satiksmes noteikumus.Kā arī, vadot

automašīnu, vadieties pēc sava veselā saprāta, ņemot vērā, ka

tas ir paaugstināta riska avots.

•

Šie noteikumi galvenokārt kalpo, lai pasargātu trešās personas

no riska gūt traumas vai zaudēt dzīvību, pasargātu to īpašumu

un mājdzīvniekus, kā arī apkārtējo vidi.

•

Apturot automašīnu, vienmēr izmantojiet rokas bremzes.

Uzturiet rokas bremzes labā darba kārtībā, lai tās nepieļautu

nekādu automašīnas kustību.

•

Vienmēr novietojiet savu automašīnu brīvā un labi ventilētā

vietā;

•

Uzturiet relatīvi zemu skaņas līmeni automašīnā, lai Jūs varētu

arī dzirdēt visu, kas notiek ārpus tā;

•

Neveiciet nekādas darbības ar ierīci, kas varētu novērst Jūsu

uzmanību no automašīnas vadīšanas.

NAVITEL E500 MAGNETIC

  |  55

LV

Tehniskā specifikācija

Piezīme.

 Ražotājs ir tiesīgs mainīt ierīces funkcijas un tās

ārējo izskatu bez iepriekšēja brīdinājuma.

Sistēmas specifikācija

Procesors

Mstar MSB2531A 800 MHz,Cortex-A7

RAM

128 MB, DDR3

Ārējais slots

microSDHC līdz 32 GB

Iekšējā atmiņa

8 GB

Operētājsistēma

WINCE 6.0

Programmatūras versija

ARMV4I

Galvenie parametri

Displejs

5”  TFT, 800×480

Skaļrunis

8 ohm / 1.5 W

GPS parametri

GPS

MSR2112 32PIN-QFN

Frekvence

1.575 GHz

Kanālu skaits

66 kanāli (pozicionēšana) /

22 kanāli (sekošana)

C/A KODS

1,023 MHzčipa ātrums

Jutība

-165 dBm

Atrašanās vietas

precizitāte

10 m, 2D RMS; 5 m 2D RMS, WAAS

Ātrums

0.1 m/s

Atjauninājuma frekvence

1 Hz

Atjaunošanas laiks

0.1 s

„Karstā”palaišana

2 sek (patstāvīgi)

„Siltā” palaišana

32 sek (patstāvīgi)

„Aukstā” palaišana

35 sek (patstāvīgi)

Maksimālais augstums

18,000 m

Maksimālais ātrums

515 m/s

Antena

Iekšējā keramiskā antena;

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 standarta v3.01

Bodu ātrums

115200 bps

Ports

COM1

56  |

 ĀTRĀS UZSĀKŠANAS ROKASGRĀMATA

LV

Ievads

Navitel Navigator ir universāla bezsaistes navigācijas programma, kas tiek izmantota efektīvai maršrutu meklēšanai un plānošanai.

Programmas galvenie uzdevumi sevī ietver esošās atrašanās vietas noteikšanu un attēlošanu kartē, automātisku un manuālu

maršrutu punktu iestatīšanu, objektu meklēšanu, kalkulāciju veikšanu, brauciena datu attēlošanu un citu funkciju nodrošināšanu.

Programmas interfeiss

NAVITEL E500 MAGNETIC

  |  57

LV

1

Pieskaroties kartei Pieskaroties kartei, tiek parādītas turpmākās iespējamās darbības, „Kursors” un

„Saglabāt Starppunktu”.

2

POI (interešu

punkti)

Šis ir piemērs tam, kā interešu punkti (POI) tiek attēloti programmā.Dažādām POI

kategorijām ir atšķirīgas ikonas.Noteiktiem POI, piemēram, iepirkumu centriem,

zīmolu veikaliem, degvielas uzpildes stacijām utt. var būt daudz un dažādas ikonas.

3

FOTORADARS

Šis ir piemērs tam, kā FOTORADARA funkcijas ikonas tiek attēlotas kartē.

Fotoradarssniedz īpašas norādes kartē, kas paredzētas, lai brīdinātu par fotoradariem,

radariem, bīstamiem krustojumiem, guļošajiem policistiem un citiem iespējamiem

šķēršļiem uz ceļa.

4

Kartes pogas

Šīs ir pogas, ar ko kontrolēt kartes skata veidu (2D/3D), kartes mērogu un skaļuma

uzstādījumus.

5

Galvenā izvēlne

Nospiežot šo pogu tiks atvērta programmas galvenā izvēlne.

6

Kursors

Šī poga tiek iespējota vienīgi tad, kad kartē ir izvēlēts kāds punkts.Nospiežot šo pogu,

tiek atvērts logs „Mans maršruts”, kur Jūs variet veikt dažādas darbības ar izvēlēto

punktu.

7

Saglabāt

starppunktu

Šī poga tiek iespējota vienīgi tad, kad kartē ir izvēlēts kāds punkts. Nospiežot šo pogu,

izvēlētais punkts tiek saglabāts kā maršruta starppunkts.

8

Sekojošais

manevrs

Attāluma norādes līdz 2 nākamajiem manevriem.Nospiežot šo simbolu, tiek atvērts

dialoglodziņš ar vairākiem konfigurācijas uzstādījumiem.

9

Progresa josla

Šī josla norāda paveikto un atlikušo maršruta daļu.

58  |

 ĀTRĀS UZSĀKŠANAS ROKASGRĀMATA

LV

10

Iela pēc manevra

Ielas nosaukums, kas sekos pēc manevra.Lūdzu, ņemiet vērā, ka noteiktos apstākļos

ielas nosaukuma vietā pēc manevra var tikt attēlota sekojošā satiksmes josla.

11

Maršruts

Aktīvais maršruts.

12

Ātrums

Jūsu šī brīža ātrums.

13

Informācijas

panelis

ēc noklusējuma tas attēlo vairāku rādītājus, kas sniedz informāciju par atlikušo

brauciena ilgumu, attālumu līdz galapunktam un aptuveno ierašanās laiku.Šos

rādītājus iespējams izmainīt programmas iestatījumos.

14

Esošā iela

Esošās ielas nosaukums (funkcija ir iespējota vienīgi tad, ja ir izveidots savienojums

ar satelītu).Ja kartē nav informācijas par esošās ielas nosaukumu, tā vietā tiek attēlots

kustības virziens (ziemeļi, dienvidi, rietumi un austrumi).

15

GPS kursors

Norāda šībrīža ierīces atrašanās vietu, kad ir ieslēgts GPS uztvērējs.

EKSPLOATACJA URZĄDZENIA — NAVITEL E500 MAGNETIC

  |  59

PL

Zestaw

Osobiste urządzenie nawigacyjne NAVITEL E500 MAGNETIC
Uchwyt samochodowy
Rysik
Ładowarka samochodowa 12/24 V
Kabel mini-USB

—

USB

Pokrowiec
Podręcznik użytkownika
Karta gwarancyjna

Pełna instrukcja obsługi dostępna na stronie:

http://www.navitel.pl/docs/

Wygląd Zewnętrzny

(pokazane na stronie 1).

1.  Przycisk On/Off.
2.  Wskaźnik naładowania baterii.
3.  Wyświetlacz.
4.  Port audio mini jack 3.5 mm.
5.  Slot microSD.
6.  Port mini-USB.
7.  Rysik.
8.  Głośnik.
9.  Uchwyt magnetyczny.
10. Przycisk restart.
11. Port mini-USB do ładowania.

60  |

 PODRĘCZNIK UŻYTKOWNIKA — EKSPLOATACJA URZĄDZENIA

PL

Informacje dotyczące

bezpieczeństwa

1.  Dostosować wszystkie ustawienia wymagane przed

rozpoczęciem jazdy. Bardzo niebezpieczne jest sterowanie

urządzenia i konfigurowanie podczas jazdy. Jeśli chcesz

zmienić ustawienia nawigacji lub parametrów urządzenia,

należy zaparkować samochód w bezpiecznym miejscu,

zgodnie z przepisami ruchu drogowego.

2.  Zapoznaj się z planowaną trasą zanim ruszysz. Jeśli zdarzy ci się

przegapić podpowiedzi głosowe I będziesz musiał/a spojrzeć

na wyświetlacz, upewnij się, że sytuacja na drodze jest na tyle

bezpieczna, aby wykonać dany manewr.

3.  Możliwe jest, że dane nawigacyjne i komunikaty głosowe nie

są dopasowane do prawdziwego stanu dróg lub przepisów

ruchu drogowego. Zawsze należy zwracać szczególną uwagę

na stan dróg, znaków drogowych i pieszych.

4.  Nie należy korzystać z Nawigacji jako narzędzia do

precyzyjnego pomiaru prędkości i odległości.

5.  Jakość odbioru sygnału satelitarnego może zmieniać się

w zależności od położenia urządzenia w pojeździe. Jakość

sygnału może się pogorszyć, wewnątrz tunelu, w pobliżu

budynków wielopiętrowych, albo w gęstej zabudowie.

Niektóre warunki pogodowe, takie jak ciężka mgła, mogą

spowodować negatywny wpływ na jakość odbioru sygnału.

6.  Możliwe jest, że sygnału GPS nie można odbierać blisko

miejsca, gdzie znajduje się źródło elektromagnetyczne lub

wewnątrz budynków.

7.  Jeśli nie korzystałeś z urządzenia przez dłuższy czas, to

znalezienie aktualnej pozycji może zająć dłuższy okres czasu.

8.  Zwróć szczególną uwagę na miejsca, w którym zamierzasz

zainstalować urządzenie. Nie należy instalować urządzenia

w miejscach, w których może to zakłócać działania poduszki

powietrznej lub jest ograniczone pole widoczności.

9.  Podczas mocowania uchwytu do przedniej szyby samochodu,

zwróć uwagę na czystość powierzchni.Powierzchnia powinna

być wolna od kurzu, brudu i innych zanieczyszczeń, nie

powinno być też żadnych bąbelków powietrza pod przyssawki,

ponieważ może to mieć wpływ na wytrzymałość mocowania.

Za wszelkie uszkodzenia urządzenia i innych przedmiotów

wewnątrz pojazdu spowodowane oderwaniem uchwytu,

ponosi odpowiedzialność użytkownik, I nie są one objęte

gwarancją.

10. Nie narażaj urządzenia na długotrwałee działąnie światła

słonecznego oraz wysokiej temperatury. Przegrzanie baterii

może spowodować wybuch.

11. Nie wystawiać urządzenia na działanie wilgoci oraz szybkie

zmiany temperatury ponieważ takie warunki pogodowe mogą

spowodować uszkodzenia. Jeżeli urządzenie zostało narażone

na działanie wilgoci, nie nalezy go włączać dopóki nie zostanie

całkowicie wysuszone.

EKSPLOATACJA URZĄDZENIA — NAVITEL E500 MAGNETIC

  |  61

PL

12. Własna interwencja, modyfikacja oraz otwarcie obudowy

są zabronione, ponieważ może to doprowadzić do

nieprawidłowego działania urządzenia, a w skrajnych

przypadkach może spowodować ich uszkodzenie. Wszelkie

zmiany zwiazane z urządzeniem muszą być przeprowadzone

przez wykwalifikowany personel.

13. Urządzenie jest zasilane z wbudowanego akumulatora Li-Pol,

która może eksplodować lub uwalniać substancje toksyczne,

jeśli jest wykorzystane w niewłaściwy sposób. Nie należy

narażać urządzenia na uderzenia fizyczne, ani używać go w

pobliżu cieczy lub gazów wybuchowych.

14. Zapewnij prawidłowe warunki wentylacyjne dla zasilacza

podczas ładowania, ponieważ wytwarza on duża ilość ciepła

w trakcie ładowania. Nie przykrywaj zasilacza papierem lub

innymi obiektami, które mogą pogorszyć wentylację.

15. Nie stosować zbyt dużej siły podczas czyszczenia wyświetlacza

i innych części urządzenia. Nie należy używać papieru, serwetki

oraz żadnych twardych materiałów, które mogą porysować

urządzenie w trakcie czyszczenia. Należy używać wyłącznie

miękkiej chusteczki.

Używanie urządzenia w

pojeździe

Uchwyt na szybę oraz ładowarka samochodowa są dołączone

do zestawu.

Uchwyt na szybę

UWAGA! Uważnie należy wybrać miejsce, aby zamocować

uchwyt. Nie należy mocować uchwytu w sposób ograniczający

linię wzroku kierowcy. Jeśli szyba samochodu zawiera

wbudowany system ogrzewania lub ochrony przed

promieniowaniem UV, jakość odbioru sygnału może być niższa

niż zwykle.

Ustawienie uchwytu na szybę

Najpierw należy usunąć warstwę ochronną z przyssawki.

Następnie należy wybrać odpowiednie miejsce do

przymocowania uchwytu. Upewnij się, że powierzchnia

jest wolna od kurzu, brudu i wilgoci, a następnie zamocuj

przyssawkę na przedniej szybie. Podłącz kabel ładowarki do

uchwytu. Następnie do uchwytu podłącz urządzenie. Stabilność

mocowania zapewnią czujniki magnetyczne (kontraktrony).
Po połączeniu, urządzenie uruchomi się automatycznie. Może

ono być w łatwy sposób odłączone, bez potrzeby demontażu

uchwytu. Po odłączeniu urządzenia automatycznie wyłączy się

ono po upływie 15 sekund.

62  |

 PODRĘCZNIK UŻYTKOWNIKA — EKSPLOATACJA URZĄDZENIA

PL

Utrzymanie urządzenia

Właściwe utrzymanie urządzenia zapewnia jego długą I

niezawodną pracę.

•

Nie przechowuj urządzenia w wysokiej wilgotności i wysokiej

temperaturze;

•

Zabezpiecz urządzenie przed działaniem słońca i promieni UV.

•

Nie należy wkładać niczego do urządzenia;

•

Nie należy narażać urządzenia na uderzenia i upadki;

•

Nie wystawiać urządzenia na działanie wilgoci oraz szybkie

zmiany temperatury ponieważ takie warunki pogodowe mogą

spowodować uszkodzenia. Jeżeli urządzenie zostało narażone

na działanie wilgoci , nie należy go włączać dopóki nie zostanie

całkowicie wysuszone;

•

Wyświetlacz urządzenia jest bardzo narażony na zarysowania.

Unikaj dotykania ekranu ostrymi przedmiotami. Możesz użyć

folii ochronnej, aby zapobiec zarysowań wyświetlacza;

•

Nie wolno czyścić ekranu, gdy urządzenie jest włączone.

Podczas czyszczenia należy używać wyłącznie miękkiej

ściereczki;

•

Nie należy używać papieru lub chusteczki do czyszczenia

ekranu;

•

Nie próbuj demontować, naprawiać lub modyfikować

urządzenia na własną rękę, ponieważ może to doprowadzić

do urazów zdrowotnych, jak również prowadzić do

Bezpieczeństwo w trakcie

jazdy

•

W celu zapewnienia bezpiecznego korzystania z funkcji

urządzenia, należy pamiętać, aby przestrzegać przepisów

ruchu drogowego. Ponadto, należy przestrzegać zasad

zdrowego rozsądku podczas prowadzenia pojazdu;

•

Po pierwsze, zasady te są określane przez ryzyko szkody

dla życia lub zdrowia osób trzecich, niszcząc ich dobytek,

pozbawiając życia zwierzęta, oraz powodując szkody dla

środowiska;

•

W zatrzymanym pojeździe, należy zawsze używać hamulca

ręcznego. Dobrze utrzymany hamulec ręczny pozwoli

zapobiec jakiemukolwiek poruszaniu się pojazdu;

•

Należy zawsze parkować pojazd w otwartym i dobrze

wentylowanym pomieszczeniu;

•

Utrzymuj poziom dźwięku w pojeździe, tak, żeby usłyszeć

wszystko co dzieje się na zewnątrz pojazdu;

•

Nie wolno przeprowadzać żadnych operacji na urządzeniu,

które mogłyby przeszkodzić w prowadzeniu pojazdu.

nieprawidłowego działania urządzenia. Spowoduje to

wygaśnięcie gwarancji.

EKSPLOATACJA URZĄDZENIA — NAVITEL E500 MAGNETIC

  |  63

PL

Charakterystyka

Specyfikacja

Procesor

MStar MSB2531A 800 MHz,Cortex-A7

RAM

128 MB, DDR3

Wejscie na kartę

microSDHC, max. 32 GB

Pamięć wewnętrzna

8 GB

System operacyjny

WINCE 6.0

Wersja oprogramowania

ARMV4I

Podstawowe parametry

Wyświetlacz

5”  TFT, 800×480

Głośnik

8 Ohm / 1,5 W

Rodzaj baterii

1200 mAh, ponownego naładowania

Parametry GPS

GPS

MSR2112 32PIN-QFN

Częstotliwość

1,575 GHz

Ilość kanałów

66 kanałów (pozycjonowanie)/

22 kanałów (śledzenie)

Kod C/A

1,023 MHz

Wrażliwość

-165 dBm

Dokładność lokalizacji

10 m, 2D RMS; 5 m 2D RMS,

WAAS

Oszacowanie

0,1 m/s

Częstotliwość aktualizacji

1 Hz

Przedłużenie czasu

0,1 s

Gorący start

2 s (Autonomiczny)

Ciepły Start

32 s (Autonomiczny)

Zimny Start

35 s (Autonomiczny)

Maksymalna wysokość na

poziomem morza

18 000 m

Szybkość maksymalna

515 m/s

Antena

wewnętrzna antena ceramiczna;

18.4 mm × 18.4 mm × 2 mm

NMEA

NMEA 0183 standard v3.01 i wstecz

Szybkość transmisji

115 200 bps

Port

COM1

Uwaga:

 Charakterystyka urządzenia i jego wygląd

zewnętrzny może być modyfikowana przez producenta,

bez wstępnego powiadomienia.

64  |

 PODRĘCZNIK UŻYTKOWNIKA — EKSPLOATACJA URZĄDZENIA

PL

Wstęp

Do głównych cech programu należą wykrywanie i wyświetlanie aktualnej lokalizacji na mapie, automatyczne i manualne

ustawienie punktów na trasie, planowanie trasy, wyszukiwanie obiektów, obliczanie i wyświetlanie informacji o podróży, i szereg

innych funkcji.

Interfejs programu

EKSPLOATACJA URZĄDZENIA — NAVITEL E500 MAGNETIC

  |  65

PL

1

Punkty na mapie

Krótkie dotknięcie na mapie zaznaczy punkt do dzalszego działania z nim, a

mianowicie pojawi się “Kursor” oraz “Zapisz WP”.

2

POI

Jest to przykład tego, jak interesujące miejsca (POI) są wyświetlane w programie.

Różne kategorie POI mają różne ikony, jak również istnieje ogromna różnorodność

ikon dla poszczególnych atrakcji, takich jak centra handlowe, markowe sklepy, stacje

benzynowe itp.

3

Fotoradary

Jest to przykład tego, jak ikony funkcji fotoradarów są wyświetlane na mapie. Radary

są dane o fotoradarach, niebezpiecznych skrzyżowaniach, progach zwalniających i

innych typach potencjalnych przeszkód na drodze.

4

Przyciski mapy

Są to przyciski do kontroli typów map (2D/3D), skalowania mapy i ustawienia

głośności.

5

Główne menu

Naciśnięcie tego przycisku spowoduje otwarcie menu głównego programu.

6

Kursor

Przycisk ten jest dostępny tylko wtedy, gdy jest wybrany punkt na mapie. Naciśnięcie

tego przycisku spowoduje wyświetlenie ekranu “Moją trasą”, gdzie można

przeprowadzić różne działania z wybranym punktem.

7

Zapisz WP

(punkt pośredni)

Przycisk ten jest dostępny tylko wtedy, gdy zostanie wybrany punkt na mapie.

Naciśnięcie tego przycisku spowoduje, że wybrany punkt zostanie zapisany jako

punkt pośredni.

8

Następny manewr Wskazanie odległości do najbliższych dwóch kolejnych manewrów. Naciśnięcie

przycisku otwiera okno dialogowe z wieloma ustawieniami konfiguracyjnymi.

9

Pasek postępu

Pasek pokazujący pokonaną oraz pozostałą cześć trasy.
