VYUŽITÍ ZAŘÍZENÍ — NAVITEL E500 MAGNETIC

  |  3

CZ

Uživatelský manuál je ke stažení zde:

http://www.navitel.cz/docs/

Obsah balení

Osobní navigační zařízení NAVITEL E500 MAGNETIC
Držák na čelní sklo
Stylus
Adaptér do auta 12/24 V
Mini-USB

—

 USB kabel

Ochranné pouzdro
Uživatelská příručka
Záruční list

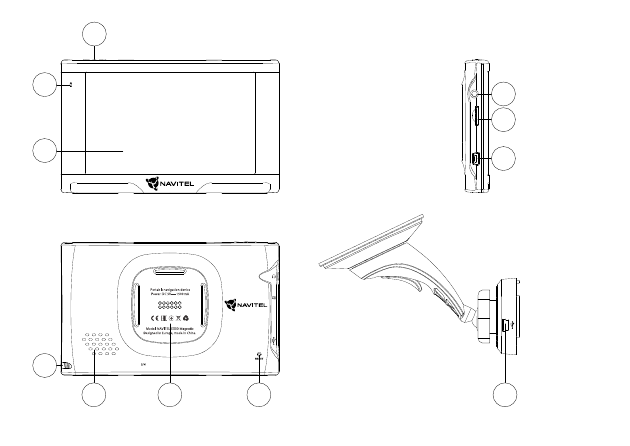

Vnější vzhled

(obrázek na straně 1).

1.  Tlačítko  On/Off.
2.  Indikátor stavu baterie.
3.  Displej.
4.  3,5 mm mini jack audio konektor.
5.  microSD slot.
6.  Mini-USB port.
7.  Stylus.
8.  Reproduktor.
9.  Magnetické spojení.
10. Tlačítko pro resetování.
11. Mini-USB port pro napájení.

4  |

UŽIVATELSKÁ PŘÍRUČKA — VYUŽITÍ ZAŘÍZENÍ

CZ

Bezpečnostní informace

1.  Přizpůsobte si veškerá nastavení před začátkem jízdy. Je vysoce

nebezpečné obsluhovat zařízení a konfigurovat jeho nastavení

při řízení. Pokud potřebujte upravit nastavení navádění

nebo parametrů zařízení, měli byste své auto zaparkovat na

bezpečném místě s ohledem na dopravní předpisy.

2.  Seznamte se s  plánovanou trasou před jízdou. Pokud jste

přeslechli hlasový povel a potřebujete se tak podívat na

obrazovku pro jeho zjištění, ujistěte se nejprve, zda je to

s ohledem na dopravní situaci bezpečné.

3.  Je možné, že navigační data a hlasové pokyny nebudou

v  souladu s  reálným stavem vozovky nebo dopravních

omezení. Vždy věnujte pozornost stavu vozovky, dopravnímu

značení a přechodům pro chodce.

4.  Nepoužívejte navigaci jako nástroj přesného měření rychlosti

a vzdálenosti.

5.  Kvalita příjmu satelitního signálu může kolísat vzhledem

k  pozici zařízení ve vozidle. Kvalita signálu může být slabší

uvnitř tunelu,  poblíž vícepodlažních budov nebo v  hustě

zastavěné oblasti. Určité povětrnostní podmínky, jako hustá

mlha, mohou negativně působit na kvalitu příjmu signálu.

6.  Může se stát, že nebude možné přijímat GPS signály poblíž

elektromagnetických zdrojů nebo uvnitř budov.

7.  Pokud jste zařízení delší dobu nepoužívali, bude určení pozice

trvat delší dobu i přes to, že přijímač GPS má dobrý příjem

signálu.

8.  Věnujte zvláštní pozornost, kam umístíte zařízení.  Neinstalujte

ho tam, kde by mohlo překážet ve funkčnosti airbagů nebo

omezovat  výhled na vozovku.

9.  Při umisťování držáku na přední sklo vašeho vozidla dbejte

na čistotu povrchu. Plocha by měla být očištěna od prachu a

dalších nečistot, pod samotnou přísavkou by rovněž neměly

být žádné bubliny, které mohou nepříznivě ovlivňovat

přilnavost držáku. Za jakékoliv škody na zařízení a dalších

objektech uvnitř vozidla způsobené odlepením držáku je zcela

zodpovědný uživatel a nemohou být kryty zárukou.

10. Nevystavujte zařízení dlouhodobému působení slunečního

záření a vysokým teplotám. Přehřátí baterie může způsobit

explozi.

11. Nevystavujte zařízení vlhkosti a náhlým změnám teplot, které

mohou způsobit kondenzaci vody v zařízení a způsobit jeho

poškození. Pokud bylo zařízení vystaveno vlhkosti, nezapínejte

ho, dokud zcela nevyschne.

12. Jakýkoliv zásah, úprava a otevírání zařízení jsou zakázány,

neboť mohou způsobit nesprávné fungování zařízení a

v  extrémních případech způsobit jeho poškození. Jakékoliv

opravy zařízení mohou být prováděny jen autorizovanou

osobou.

13. Zařízení je napájeno z  vestavěné Li-Pol baterie, která může

explodovat nebo uvolňovat toxické látky při nesprávném

způsobu používání. Nevystavujte zařízení nárazům, ani ho

nepoužívejte v blízkosti výbušných látek a plynů.

VYUŽITÍ ZAŘÍZENÍ — NAVITEL E500 MAGNETIC

  |  5

CZ

Používání zařízení ve vozidle

Držák na čelní sklo a adaptér do auta jsou dodávány jako

součást balení.

Držák na čelní sklo

UPOZORNĚNÍ! Opatrně volte, kam držák umístíte. Neumisťujte

držák na čelní sklo tak, že by mohl omezovat výhled řidiče.

Pokud má čelní sklo vozidla zabudované vyhřívání nebo UV

ochranu, může být kvalita příjmu signálu nižší než obvykle.

Nastavení držáku na čelní sklo

Nejprve odstraňte ochrannou fólii z  přísavného držáku. Poté

zvolte vhodné místo pro uchycení držáku. Ujistěte se, že prostor

je očištěn od prachu, nečistot a vlhkosti, a poté upevněte

přísavný držák na čelní sklo. Za běžných podmínek přísavný

držák drží zařízení bezpečně. Připojte nabíjecí kabel do držáku.

Připojte navigaci k držáku. Magnetický držák spolehlivě připevní

zařízení. Jakmile je připojeno, zařízení se automaticky zapne. Je-

li potřeba, zařízení lze snadno odpojit bez odstranění držáku.

Po odpojení, se zařízení po 15 sekundách automaticky vypne.

14. Během nabíjení zajistěte normální podmínky ventilace pro

napájecí adaptér, protože během tohoto procesu dochází

k jeho zahřívání. Nezakrývejte adaptér papírem nebo dalšími

objekty, které mohou zhoršit ventilaci.

15. Nepoužívejte příliš velkou sílu při čištění displeje a dalších částí

zařízení. Nepoužívejte papírové ubrousky nebo další tvrdé

materiály, které mohou poškrábat zařízení. Používejte pouze

měkký hadřík.

6  |

UŽIVATELSKÁ PŘÍRUČKA — VYUŽITÍ ZAŘÍZENÍ

CZ

Bezpečná jízda

•

Pokud se používá ve vozidle, bezpečná jízda je výhradní

odpovědností řidiče. Je nebezpečné používat ovládací prvky

aplikace při jízdě;

•

Tato pravidla byla v prvé řadě vytvořena tak, aby se zabránilo

způsobení škod na životě nebo zdraví třetích osob, poškození

jejich majetků a domácích zvířat, a také poškozování životního

prostředí;

•

Kdykoliv zastavíte vozidlo, vždy použijte ruční brzdu. Udržujte

ruční brzdu funkční tak, aby zamezila jakémukoliv možnému

pohybu vozidla;

•

Vždy parkujte vaše vozidlo na otevřeném a dobře větraném

prostoru;

•

Udržujte hlasitost ve vozidle relativně nízkou tak, abyste slyšeli

vše, co se děje mimo vozidlo;

•

Nemanipulujte se zařízením, pokud by vás to mohlo rušit od

řízení.

Údržba zařízení

Řádná údržba zařízení zajistí jeho dlouhé a spolehlivé

fungování

•

Nevystavujte zařízení vysoké vlhkosti a teplotám;

•

Chraňte zařízení před vystavením slunečnímu a UV záření;

•

Nepokládejte nic na zařízení;

•

Nevystavujte zařízení nárazům;

•

Nevystavujte zařízení vlhkosti a náhlým změnám teplot, které

mohou vést ke kondenzaci vody uvnitř zařízení a způsobit jeho

poškození. Bylo-li zařízení vystaveno vlhkosti, nezapínejte ho,

dokud nebude zcela vysušeno;

•

Displej zařízení je velice náchylný k poškrábání. Nedotýkejte

se displeje ostrými předměty. Jako ochranu proti poškrábání

můžete použít ochrannou fólii;

•

Nikdy displej nečistěte, pokud je zařízení zapnuté. Pro čištění

používejte pouze měkký hadřík;

•

Na čištění displeje nepoužívejte papírové ubrousky nebo

utěrky;

•

Nepokoušejte se sami rozebírat nebo opravovat zařízení,

mohlo by to vést k  úrazu a stejně tak i k  nesprávnému

fungování zařízení. Zároveň to bude mít za následek ukončení

záruky.

VYUŽITÍ ZAŘÍZENÍ — NAVITEL E500 MAGNETIC

  |  7

CZ

Technická specifikace

Systémová specifikace

Procesor

MStar MSB2531A 800 MHz,Cortex-A7

Operační paměť

128 MB, DDR3

Externí slot

microSDHC až 32 GB

Interní úložiště

8 GB

Operační systém

WINCE 6.0

Verze software

ARMV4I

Základní parametry

Displej

5”  TFT, 800×480

Reproduktor

8 Ohm / 1,5 W

Typ baterie

1200 mAh, dobíjecí

Parametry GPS

GPS

MSR2112 32PIN-QFN

Frekvence

1,575 GHz

Počet kanálů

66 kanálů (vyhledávání pozice)/

22 kanálů (záznam stopy)

C/A CODE

Frekvence čipu 1,023 MHz

Citlivost

-165 dBm

Přesnost polohy

10 m, 2D RMS; 5 m 2D RMS,

WAAS aktivní

Rychlost

0,1 m/s

Frekvence aktualizace

1 Hz

Čas obnovy

0,1 s

Horký start

2 s (autonomní)

Teplý start

32 s (autonomní)

Studený start

35 s (autonomní)

Maximální výška

18 000 m

Maximální rychlost

515 m/s

Anténa

Interní keramická anténa:

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 standard v3.01 a zpětně

Přenosová rychlost

115 200 bps

Port

COM1

Poznámka.

 Specifikace se může změnit v případě novější

verze zařízení.

8  |

UŽIVATELSKÁ PŘÍRUČKA — RYCHLÝ PRŮVODCE

CZ

Úvod

K základním vlastnostem aplikace Navitel Navigator patří: určení a zobrazení aktuální pozice na mapě, automatické i ruční zadávání

bodů trasy, plánování trasy, různé možnosti vyhledávání objektů, výpočet a zobrazení informací o cestě, a mnoho dalších.

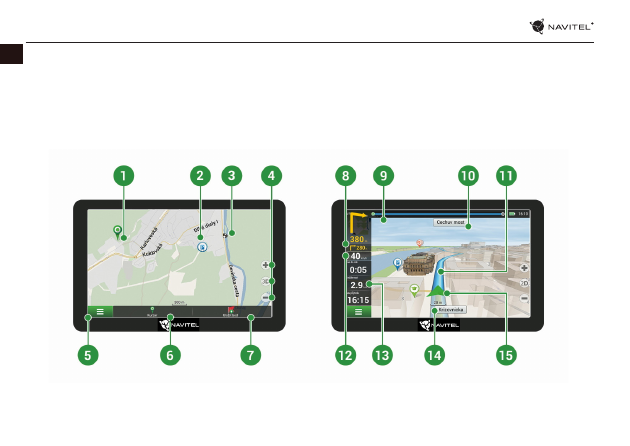

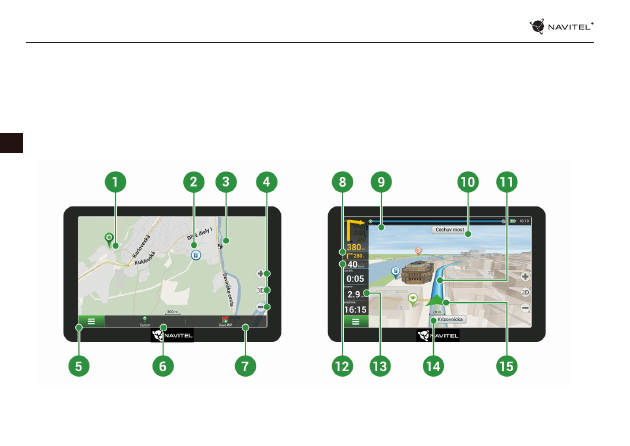

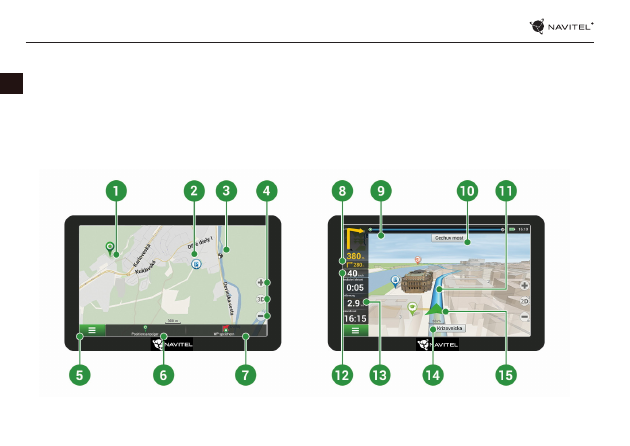

Programové rozhraní

RYCHLÝ PRŮVODCE — NAVITEL E500 MAGNETIC

 |  9

CZ

1

Bod na mapě

Krátkým klepnutím na mapu označíte bod, se kterým lze dále pracovat pomocí

tlačítek “Kurzor” a “Uložit bod”.

2

Bod zájmu (POI)

Toto je příklad, jak jsou body zájmu (POI) v programu zobrazovány. Různé kategorie

POI mají různé ikony, stejně tak každá kategorie obsahuje mnoho typů ikon jako

třeba nákupní centra, značkové obchody, čerpací stanice atd.

3

Upozornění na

trase (SPEEDCAM)

Jedná se o příklad, jak jsou zobrazovány na mapě ikony funkce Upozornění na trase

(SPEEDCAM). Upozornění zahrnují údaje o měření rychlosti, radarech, nebezpečných

křižovatkách, zpomalovacích prazích a dalších typech potenciálních překážek na

silnici.

4

Funkční tlačítka

Tato tlačítka ovládají zobrazení mapy (2D/3D), zoomování a nastavení hlasitosti.

5

Hlavní menu

Klepnutím na toto tlačítko otevřete hlavní menu programu.

6

Kurzor

Toto tlačítko je dostupné pouze, když je na mapě zvolen nějaký bod. Klepnutím na

toto tlačítko otevřete obrazovku “Moje trasa”, kde můžete se zvoleným bodem dále

pracovat.

7

Uložit bod

Toto tlačítko je dostupné pouze, pokud na mapě zvolíte nějaký bod. Klepnutím na

toto tlačítko bod uložíte jako cílový bod.

8

Nadcházející

manévr

Označení vzdálenosti ke dvěma nadcházejícím manévrům. Klepnutím na znázornění

manévru otevřete dialogové okno s řadou nastavení.

9

Panel trasy

Tento panel určuje uplynulou a zbývající část trasy.

10  |

UŽIVATELSKÁ PŘÍRUČKA — RYCHLÝ PRŮVODCE

CZ

10

Ulice následující

po manévru

Název ulice následující po manévru. Vezměte, prosím, na vědomí, že pokud jsou

splněny určité podmínky, budou namísto panelu ulice následující po manévru

zobrazeny nadcházející jízdní pruhy.

11

Trasa

Aktivní trasa.

12

Rychlost

Vaše aktuální rychlost.

13

Informační panel

Ve výchozím nastavení zobrazuje soubor ukazatelů, které poskytují informace o

zbývajícím času do cíle, vzdálenosti do cíle a času příjezdu. Výběr ukazatelů lze měnit.

14

Aktuální ulice

Název aktuální ulice (aktivní pouze, je-li navázáno spojení se satelity). Pokud mapa

neobsahuje informace o názvu dané ulice, je namísto toho zobrazen směr pohybu

(Sever, Jih, Západ a Východ).

15

GPS kurzor

Ukazuje aktuální pozici zařízení, když je GPS přijímač zapnutý.

VERWENDUNG DER ANLAGE — NAVITEL E500 MAGNETIC

 |  11

DE

Das komplette Benutzerhandbuch steht hier zur Verfügung:

http://www.navitel.cz/docs/

Verpackungsinhalt

Tragbares Navigationsgerät NAVITEL E500 MAGNETIC
Halter für das Fahrzeug (für Frontscheibe)
Stift
Autoladegerät 12/24 V
Mini-USB

—

USB-Kabel

Schutzhülle
Benutzerhandbuch
Garantieschein

Anordnung des Geräts

(gezeigt auf Seite 1).
1.  Ein/Aus-Schalter.
2.  Ladeindikator der Batterie.
3.  Display.
4.  3,5 mm - jack-ministeckdose.
5.  Einschub für microSD-Karte.
6.  Mini-USB-Anschluss.
7.  Stift.
8.  Lautsprecher.
9.  Magnetschluss.
10. RESET-Taste.
11. Mini-USB zum Laden.

12  |

BENUTZERHANDBUCH – VERWENDUNG DER ANLAGE

DE

Sicherheitsanweisungen

1.  Stellen Sie sämtliche gewünschten Einstellungen vor der

Fahrt ein. Es ist außergewöhnlich gefährlich, das Gerät

während der Fahrt zu bedienen und dessen Einstellungen

zu konfigurieren. Wenn Sie die Einstellung der Navigation

oder eines Parameters des Geräts ändern müssen, muss das

Fahrzeug an einer sicheren Stelle in Übereinstimmung mit den

Verkehrsvorschriften geparkt werden.

2.  Machen Sie sich mit der geplanten Strecke bekannt, bevor Sie

losfahren. Wenn Ihnen eine Sprachanweisung entgeht und Sie

sich auf dem Display orientieren müssen, vergewissern Sie sich

zuerst, dass dies die Verkehrsbedingungen sicher ermöglichen.

3.  Es lässt sich nicht ausschließen, dass die Angaben in der

Navigation und die Sprachanweisungen in Widerspruch mit den

tatsächlichen Fahrtbedingungen sowie Verkehrsvorschriften

sind. Sie müssen immer auf die Bedingungen auf der Straße,

die Verkehrskennzeichnung und Fußgänger Acht geben.

4.  Verwenden Sie das Navigationsgerät nicht als Werkzeug

für eine genaue Messung der Geschwindigkeit oder der

gefahrenen Entfernung.

5.  Die Empfangsqualität des Satellitensignals kann auch in

Abhängigkeit von der Platzierung des Geräts im Fahrzeug

unterschiedlich sein. Die Qualität des Signals kann in Tunnel,

in der Nähe von hohen Gebäuden, eventuell in Gebieten

mit dichter Bebauung verschlechtert sein. Bestimmte

Witterungsbedingungen, zum Beispiel starker Nebel, können

ebenfalls eine negative Auswirkung auf die Qualität des

Signalempfangs haben.

6.  Es ist möglich, dass kein GPS-Signal in der Nähe von Quellen

von elektromagnetischer Strahlung oder innerhalb von

Gebäuden empfangen werden kann.

7.  Wenn Sie das Gerät einen längeren Zeitraum nicht verwendet

haben, wird die Bestimmung der Position bedeutend länger

dauern, auch wenn der GPS-Empfänger ein hochwertiges

Signal empfängt.

8.  Achten Sie bitte darauf, wo Sie das Gerät installieren. Installieren

Sie das Gerät nicht an Stellen, welche die Aktivierung von

Airbags behindern oder die Sicht auf die Straße verhindern

könnten.

9.  Achten Sie bei der Befestigung des Halters an der Frontscheibe

des Fahrzeugs darauf, dass die Oberfläche des Glases sauber

ist. An der Stelle für die Befestigung sollten kein Staub, Dreck

und auch keine anderen Verunreinigungen sein, unter dem

Saugnapf des Halters sollten keine Blasen sein, weil diese eine

negative Auswirkung auf die Dauerhaftigkeit der Befestigung

haben könnten. Für Schäden am Gerät und weiteren

Gegenständen innerhalb des Fahrzeugs, die durch ein Lösen

des Halters verursacht wurden, haftet ausschließlich der

Nutzer, und es bezieht sich auf sie keine Garantie.

10. Setzen Sie das Gerät nicht langfristiger Sonneneinstrahlung

und hohen Temperaturen aus. Eine Überhitzung der Batterie

kann eine Explosion verursachen.

VERWENDUNG DER ANLAGE — NAVITEL E500 MAGNETIC

 |  13

DE

Verwendung des Geräts im

Fahrzeug

Der Halter für die Frontscheibe und das Batterieladegerät

werden als Bestandteil der Verpackung mit dem Gerät geliefert.

Halter für die Frontscheibe

ACHTUNG! Wählen Sie die Stelle für die Befestigung des Halters

sorgfältig aus. Der Halter darf an der Frontscheibe nicht so

platziert werden, dass er die Sicht des Fahrers aus dem Fahrzeug

einschränkt. Wenn die Frontscheibe des Fahrzeugs mit einer

Heizung oder einem Schutz gegen UV-Strahlung ausgestattet

ist, kann dies die Empfangsqualität des Signals verringern.

Installation des Halters an der Frontscheibe

Entfernen Sie zuerst vom Saugnapf die Schutzfolie. Wählen

Sie dann eine geeignete Stelle für die Befestigung des

Halters aus. Vergewissern Sie sich, dass kein Staub und keine

Verschmutzungen an der ausgewählten Stelle sind und dass

sie auch nicht feucht ist. Platzieren Sie dann den Halter an der

Frontscheibe. Legen Sie das Ladekabel in den Halter. Verbinden

Sie den Navigator mit dem Halter. Der Magnethalter sichert die

zuverlässige Befestigung des Gerätes.
Wenn die Verbindung hergestellt ist, schaltet sich das Gerät

automatisch ein. Bei Bedarf kann das Gerät leicht abgenommen

werden, ohne den Halter zu entfernen. Nach dem Trennen wird

das Gerät nach 15 Sekunden automatisch ausgeschaltet.

11. Setzen Sie das Gerät nicht Feuchtigkeit und schnellen

Temperaturänderungen aus, weil es zur Kondensation von

Wasser im Gerät und zu dessen Beschädigung kommen

könnte. Schalten Sie das Gerät nicht ein, wenn es Feuchtigkeit

ausgesetzt war, bis es völlig trocken ist.

12. Unbefugte Personen dürfen keineswegs in das Gerät

eingreifen, es anpassen und auch dessen Abdeckung öffnen,

weil eine solche Vorgehensweise zu einer Fehlfunktion des

Geräts führen und in extremen Fällen Schäden verursachen

kann. Jegliche Anpassungen des Geräts kann nur ein

qualifizierter Mitarbeiter durchführen.

13. Das Gerät wird von einer eingebauten LiPo-Batterie versorgt,

die explodieren oder toxische Stoffe freisetzen kann, wenn

es mit ihr in ungeeigneter Weise umgegangen wird. Lassen

Sie es nicht zu, dass auf das Gerät physische Stöße einwirken,

und verwenden Sie es auch nicht in der Nähe von explosiven

Flüssigkeiten oder Gasen.

14. Vergewissern Sie sich, dass die Stelle, an der Sie das Gerät

mittels des Ladeadapters aufladen, ordentlich belüftet ist,

weil beim Ladeprozess viel Wärme freigesetzt wird. Decken

Sie den Adapter weder mit Papier noch mit einem anderen

Gegenstand zu, der die Luftströmung verschlechtern würde.

15. Drücken Sie bei der Reinigung des Bildschirms und weiterer

Teile des Geräts nicht zu stark. Verwenden Sie für die Reinigung

keine Papiertaschentücher und keine anderen harten

Materialien, die das Gerät zerkratzen könnten. Verwenden Sie

nur ein weiches Tuch.

14  |

BENUTZERHANDBUCH – VERWENDUNG DER ANLAGE

DE

Sichere Fahrt

•

Im Interesse der sicheren Verwendung der Funktionen

des Geräts vergessen Sie nicht, die Straßenverkehrsregeln

einzuhalten. Nutzen Sie außerdem bei der Steuerung des

Fahrzeugs den gesunden Menschenverstand, weil die Lenkung

ein Risikofaktor ist.

•

Diese Regeln folgen in erster Linie aus dem Risiko der

Verursachung eines Schadens an Leben oder Gesundheit von

dritten Personen, der Schädigung von deren Eigentum sowie

von Haustieren, eventuell der Schädigung der Umwelt.

•

Wenn Sie das Fahrzeug abstellen, nutzen Sie immer die

Parkbremse. Halten Sie die Parkbremse in einem ordentlich

funktionierenden Zustand, damit sie jegliche Bewegung des

Fahrzeugs verhindern kann.

•

Parken Sie das Fahrzeug immer in einem offenen und

ordentlich gelüfteten Raum.

•

Halten Sie die Lautstärke innerhalb des Fahrzeugs auf einem

relativ geringen Niveau, damit Sie alles hören können, was sich

außerhalb des Fahrzeugs zuträgt.

•

Unternehmen Sie im Fahrzeug nichts, was Ihre Aufmerksamkeit

von der Steuerung ablenken würde.

Wartung des Geräts

Eine ordentliche Wartung des Geräts sichert dessen

langfristigen und zuverlässigen Betrieb

•

Lassen Sie das Gerät nicht in einer Umgebung mit hoher

Feuchtigkeit und Temperatur.

•

Setzen Sie das Gerät nicht der Sonne und UV-Strahlung aus.

•

Legen Sie auf dem Gerät nichts ab, verhindern Sie, dass etwas

auf das Gerät fällt.

•

Lassen Sie auf das Gerät keine physischen Stöße, z.B. Schläge

oder Stürze einwirken.

•

Setzen Sie das Gerät nicht Feuchtigkeit und schnellen

Temperaturänderungen aus, weil es zur Kondensation von

Wasser im Gerät und zu dessen Beschädigung kommen

könnte. Schalten Sie das Gerät nicht ein, wenn es Feuchtigkeit

ausgesetzt war, bis es völlig trocken ist.

•

Der Bildschirm des Geräts zerkratzt sehr leicht. Berühren

Sie den Bildschirm nicht mit scharfen Gegenständen. Ein

Zerkratzen des Bildschirms kann eine Schutzfolie vermeiden.

•

Führen Sie niemals eine Reinigung des Bildschirms durch,

wenn das Gerät eingeschaltet ist. Verwenden Sie bei der

Reinigung nur ein weiches Tuch.

•

Verwenden Sie für die Reinigung keine Papiertaschentücher

und auch keine Wischtücher.

•

Versuchen Sie nicht, das Gerät selbst zu demontieren,

zu reparieren und auch nicht anzupassen, weil Sie so

eine Verletzung, eventuell eine Fehlfunktion des Geräts

verursachen könnten. Es würde auch zu einem Erlöschen der

Garantie kommen.

VERWENDUNG DER ANLAGE — NAVITEL E500 MAGNETIC

 |  15

DE

Technische Parameter

Bemerkung:

 Die Eigenschaften des Geräts und dessen

äußeres Aussehen kann der Hersteller ohne vorherige

Bekanntgabe ändern.

Parameter des Systems

Prozessor

MStar MSB2531A 800 MHz,Cortex-A7

RAM-Speicher

128 MB, DDR3

Einschub für externen

Speicher

microSDHC, bis 32 GB

Interner Speicherplatz

8 GB

Betriebssystem

WINCE 6.0

Softwareversion

ARMV4I

Grundparameter

Display

5”  TFT, 800×480

Lautsprecher

8 Ohm / 1,5 W

Batterietyp

1200 mAh, wiederaufladbar

GPS-Parameter

GPS

MSR2112 32PIN-QFN

Frequenz

1,575 GHz

Anzahl der Kanäle

66 Kanäle (Positionssuche) /

22 Kanäle (Überwachung)

C/A CODE

1,023 Frequenz des Chips (MHz)

Empfindlichkeit

-165 dBm

Genauigkeit der

Positionsbestimmung

10 m, 2D RMS; 5 m 2D RMS,

Unterstützung WAAS

Geschwindigkeit

0,1 m/s

Erneuerungsfrequenz

1 Hz

Erneuerungszeit

0,1 s

Heißstart

2 s (autonom)

Warmstart

32 s (autonom)

Kaltstart

35 s (autonom)

Maximale Meereshöhe

18.000 m

Max. Geschwindigkeit

515 m/s

Antenne

interne keramische Antenne;

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 Standard v3.01

Übertragungs

geschwindigkeit

115.200 b/s

Port

COM1

16  |

BENUTZERHANDBUCH — HANDBUCH FÜR DEN SCHNELLSTART

DE

Einleitung

Navitel Navigator ist eine multifunktionale Offline-Navigationsanwendung für eine effektive Suche von Strecken und deren

Planung. Die Funktion des Programms besteht primär in der Bestimmung und der Anzeige der aktuellen Position auf der Karte,

der automatischen und manuellen Einstellung von Streckenpunkten, der Suche von Objekten, der Berechnung und Anzeige von

Informationen über den Weg und in einer ganzen Reihe weiterer Sachen.

Benutzerschnittstelle des Programms

HANDBUCH FÜR DEN SCHNELLSTART — NAVITEL E500 MAGNETIC

  |  17

DE

1

Punkt auf der

Karte

Ein kurzes Antippen auf die Karte bezeichnet einen beliebigen Punkt, mit dem

weitere Handlungen, „Positionsanzeiger“ und „WP speichern“ durchgeführt werden

können.

2

Interessenpunkte

Das ist ein Beispiel der Anzeige von Interessenpunkten (POI) im Programm.

Verschiedene Kategorien von Interessenpunkten werden mittels verschiedener Icons

abgebildet. Es existieren viele verschiedene Icons für konkrete Interessenpunkte, z.B.

Einkaufszentren, Geschäfte von Handelsketten, Tankstellen usw.

3

SPEEDCAM

Das ist ein Beispiel, wie auf der Karte Icons mit der Funktion SPEEDCAM angezeigt

werden. Es handelt sich um spezielle Punkte auf der Karte, deren Sinn es ist,

vor Geschwindigkeitsmesskameras, Radarfallen, gefährlichen Kreuzungen,

Verzögerungsstreifen und weiteren Arten potentieller Hindernisse auf der Straße zu

warnen.

4

Kartentasten

Das sind Tasten für die Bedienung des Anzeigetyps der Karte (2D/3D), den Maßstab

der Karte und die Einstellung der Lautstärke.

5

Hauptmenü

Durch Anklicken dieser Taste öffnet sich das Hauptmenü des Programms.

6

Positionsanzeiger

Diese Taste ist nur verfügbar, wenn auf der Karte irgendein Punkt ausgewählt ist.

Durch das Anklicken dieser Taste öffnet sich der Bildschirm „Meine Route“, wo Sie mit

dem ausgewählten Punkt verschiedene Operationen durchführen können.

7

WP speichern

Diese Taste ist nur verfügbar, wenn auf der Karte irgendein Punkt ausgewählt ist.

Durch das Anklicken dieser Taste wird der ausgewählte Punkt als Streckenpunkt

gespeichert.

18  |

BENUTZERHANDBUCH — HANDBUCH FÜR DEN SCHNELLSTART

DE

8

Nächstes

Manöver

Die Anzeige der Entfernung zu den nächsten zwei Manövern. Durch das Anklicken

dieses Symbols öffnet sich ein Dialogfenster, wo es möglich ist, verschiedene

Einstellungen der Konfiguration durchzuführen.

9

Indikator des

Verlaufs

Der Indikator zeigt den gefahrenen und restlichen Teil der Strecke an.

10

Straße nach dem

Manöver

Name der Straße nach dem Manöver. Unter bestimmten Bedingungen wird im

Feld der Straße nach dem Manöver an Stelle des Namens der Straße der nächste

Fahrstreifen angezeigt.

11

Strecke

Aktive Strecke.

12

Geschwindigkeit

Aktuelle Geschwindigkeit.

13

Informationsfeld

In der Ausgangseinstellung wird die Information über die restliche Fahrtzeit, die

Entfernung bis zum Ziel und die geschätzte Fahrtzeit bis zum Ziel angezeigt. Die

Auswahl der angezeigten Angaben kann in der Einstellung des Programms geändert

werden.

14

Aktuelle Straße

Name der aktuellen Straße (nur in dem Fall einer Verbindung mit Satelliten aktiv).

Wenn die Karte keine Informationen über den Namen der aktuellen Straße enthält,

wird an Stelle dessen die Fahrtrichtung (Nord, Süd, West, Ost) angezeigt.

15

GPS-Zeiger

Zeigt die aktuelle Position des Geräts an, wenn der GPS-Empfänger eingeschaltet ist.

NAVITEL E500 MAGNETIC

  |  19

EE

Pakendi sisu

NAVITEL E500 MAGNETIC personaalne navigatsiooniseade
Hoidik (esiklaasil) autos kasutamiseks
Stylus
Autolaadija 12/24 V
Mini-USB

—

USB kaabel

Kaitsev kott
Käesolev kasutusjuhend
Garantiikaart

Lisateavet seadme ja programmi kohta võib leida käesolevas lingis:

http://www.navitel.cz/docs/

Seadme paigutus

(esitatud leheküljel 1).
1.  Lüliti.
2.  Aku laadimise indikaator.
3.  Kuvar.
4.  3.5 mm kõrvaklappide konnektor.
5.  microSD slot.
6.  Mini-USB port.
7.  Stylus.
8.  Kõlar.
9.  Magnetühendus.
10. Reset nupp.
11. Mini-USB laadimiseks.

20  |

 JUHEND KASUTAJATELE

EE

Ohutusjuhend

1.  Kõik seadistused, mida soovite kohandada, tehke enne sõidu

alustamist. On väga ohtlik manipuleerida seadet ja seadistada

seda sõidu ajal. Kui teil on vaja muuta navigatsiooni seadistust

või seadme parameetreid, peate sõiduki parkima ohutus kohas

kooskõlas liikluseeskirjadega.

2.  Enne sõidu alustamist, tutvuge planeeritud marsruudiga.

Kui te ei kuule häälejuhist ning tahate orieteeruda vaadates

kuvarit, siis veenduge eelkõige, kas liiklustingimused maanteel

võimaldavad seda teha turvaliselt.

3.  Ei saa välistada, et navigatsiooni andmed ning häälejuhised

sattuvad vastuollu tegelike sõidutingimuste või transpordi

eeskirjadega. Peate alati pöörama oma tähelepanu

liiklustingimustele maanteel, liiklusmärkidele ning

jalakäijatele.

4.  Ärge kunagi kasutage navigatsiooni instrumendina, et mõõta

kiirust või sõidetud kaugust.

5.  Satelliitsignaali vastuvõtmine võib olla mitmesugune olenevalt

seadistuskohast sõidukis. Signaali kvaliteet võib olla halvem

tunnelis, kõrgete ehituste lähedal või tiheda ehitusega aladel.

Samuti võib vastuvõetava signaali kvaliteedile mõju avaldada

ilmastikutingimused, nagu näiteks tugev udu.

6.  On võimalik, et GPS signaali pole võimalik püüda

elektromagneetilise seadme läheduses või ehituste

siseruumides.

7.  Kui te pole seadet kasutanud pikemat aega, toimub asukoha

määramine kauem, kuigi GPS püüab kvaliteetset signaali.

8.  Pöörake tähelepanu sellele, kuhu seadme installeerite. Ärge

installeerige seadet kohtadesse, kus nad võiksid segada

airbagi aktiveerimisel või takistada vaadet maanteele.

9.  Hoidiku kinnitamisel esiklaasile veenduge, et klaasi pind

oleks puhas. Hoidiku kinnituskohas ei tohi olla tolmu ega

mustust, hoidiku imikinnituse all ei tohiks olla mingeid mulle,

mis võiksid mõjuda negatiivselt kinnituse vastupidavust.

Seadmele ja teistele esemetele kahju tekitamise eest vastutab

ainult kasutaja nin sellesse pole arvestatud garantiid.

10. Ärge jätke seadet pikaajaliselt otse päikese kätte ning kõrge

temperatuuriga kohtadesse. Aku ülekuumenemine võib

põhjustada plahvatust.

11. Ärge hoidke seadet niiskuse käes ning kiire temperatuuri

muutustega kohta sellepärast, et seadmes võib toimuda vee

kiire kondensatsioon ning selle kahjustus. Kui seade on seatud

niiskuse kätte, ärge seda sisse lülitage niikaua, kuni ese on

täiesti kuivaks saanud.

12. Kõrvalised isikud ei tohi seadmega tegeleda, paranadada

ega ka avada katet, sest niisugune tegevus võib tekitada vale

seadme funktsioneerimise ning ekstreemsetel juhtudel võib

NAVITEL E500 MAGNETIC

  |  21

EE

tekitada kahju. Mis tahes seadme muudatusi võib teostada

ainult kvalifitseeritud personal.

13. Seadet toidetakse sisseehitatud aku abil Li-Pol, mis võib

plahvatada või eraldada toksilisi aineid, kui sellega käia ümber

ebasobival viisil. Ärge laske seadmel toimida füüsilisi lööke

ning ärge kasutage seda plahavatsuohtlike vedelike või gaasi

lähedal.

14. Veenduge, et koht, kus seadet laetakse laadimisadapteri abil,

küllaldaselt tuulutatud kohas, sest laadimisel vabaneb palju

soojust. Ärge katke adapterit paberi või mu esemega, mis võiks

halvendada õhu liikumist.

15. Kuvari ning muude osade puhastamisel ärge liialt suruge

peale. Puhastamisel ärge kasutage paberist taskurätikuid ega

ka muid kõvemaid materjale, mis võiksid seadet kraapida.

Kasutage selleks ainult pehmet lappi.

Seadme kasutamine sõidukis

Esiklaasil olev hoidik ning akulaadija on pakendi osa koos

tarnitud tootega.

Hoidik esiklaasile

TÄHELEPANU! Valige hoidiku kinnituskohta väga hoolikalt.

Hoidikut ei tohi paigaldada niimoodi, et see piiraks juhi

väljavaadet sõidukist. Kui sõiduki esiklaas on tagatud

soojendusega või UV kiirguse kaitse süsteemiga, võib see

halvendada vastuvõetava signaali kvaliteeti.

Hoidiku seadistamine esiklaasil

Eelkõige eemaldame imuri kinnituselt kaitsekile. Seejärel

leiame hoidiku kinnitamiseks sobiva koha. Veenduge, et valitud

kohas poleks üldse tolmu ning ka niiskust. Seejärel kinnitage

imur esiklaasile. Tavalistes oludes hoiab imur seadet turvaliselt.

Ühendage laadimiskaabel kinnitusega. Ühendage navigaator

kinnitusega. Magnetiline kinnitus pakub navigaatori stabiilset

fikseerimist. Kui seade on ühendatud, lülitub navigaator

automaatselt sisse. Vajadusel saab seadet kergesti eemaldada,

jättes tuuleklaasi kinnitusse. Pärast lahtiühendamist lülitub

seade automaatselt välja 15 sekundi pärast.

22  |

 JUHEND KASUTAJATELE

EE

Seadme hooldamine

Nõuetekohane hooldus tagab seadmele selle pikaajalise

ning töökindla toimimise

•

Ärge jätke seadet kõrge niiskuse- ja temperatuuriga keskkonda.

•

Ärge jätke seadet päikese ja UV kiirguse kätte.

•

Ärge pange ega laske tilkuda seadme peale mitte midagi.

•

Ärge laske seadmel toimida füüsilisi lööke, näiteks hoope või

kukkumist.

•

Ärge jätke seadet niiskuse ja kiirete temperatuuri

muutuste kätte sellepärast, et niimoodi võib vesi seadmes

kondenseeruda ning seda kahjustada. Kui seade asus niiskes

keskkonnas, siis ärge seda nii kaua sisse lülitage, kuni pole

täielikult kuivanud.

•

Seadme kuvarit võib väga kergesti ära kriipida. Ärge puutuge

kuvarit teravate esemetega. Kuvari kriimustusi võite kaitsta

kaitsekilega.

•

Ärge kunagi puhastage sisselülitatud kuvarit. Puhastamisel

kasutage ainult puhast lappi.

•

Ärge kasutage kuvari puhastamisel paberrätikuid ega

käterätikuid.

•

Ärge püüdke ise seadet demonteerida, parandada ega

kohandada, sest niimoodi võite endale põhjustada vigastusi

või lõppkokkuvõttes seadmele tekitada talitlushäireid. Samuti

muutuks garantii kehtetuks.

Ohutu liiklemine

•

Seadme funktsioonide ohutu kasutamise tagamiseks ärge

unustage jälgida liikluseeskirja nõudeid. Lisaks sellele olge

sõiduki juhtimisel mõistlik, kuna juhtimisel peate arvestama

ohufaktoriga arvestamist.

•

Käesolevad reeglid tulenevad esmajärjekorras ohust tekitada

kahju kolmandate isikute elule või tervisele, nende varale

või koduloomadele ning lõpptulemusena kahjustada

elukeskkonda.

•

Kui peatate sõiduki, kasutage alati parkimispidurit. Hoidke

parkimispidurit korrapäraselt toimivas seisundis, et hoida ära

sõiduki igasuguse iseliikumise võimaluse.

•

Parkige sõidukit avatud ja hästituulutatud ruumis.

•

Hoidke sõiduki sisemist helitugevust suhteliselt madalal

tasemel, et te saaksite kuulda kõike, mis toimub väljapool

sõidukit.

•

Ärge tehke sõidukis midagi, mis võiks suunata teie tähelepanu

mujale.

NAVITEL E500 MAGNETIC

  |  23

EE

Tehnilised parameetrid

Märkus:

Seadme omadusi ning selle välimust võib tootja

muuta ilma eelneva etteteatamiseta.

Süsteemi parameetrid

Protsessor

Mstar MSB2531A 800 MHz,Cortex-A7

Mälu RAM

128 MB, DDR3

Välise mälu süvend

microSDHC, kuni 32 GB

Sisemine salvestusruum

8 GB

Operatsioonisüsteem

WINCE 6.0

Tarkvara versioon

ARMV4I

Põhilised parameetrid

Kuvar

5“ TFT, 800×480

Kõlar

8 oomi / 1,5 W

GPS parameetrid

GPS

MSR2112 32PIN-QFN

Frequency

1.575 GHz

Kanalite arv

66 kanalit (asukoha otsing) /

22 kanalit (jälgimine)

KOOD C/A

1,023 kiibi sagedus (MHz)

Tundlikkus

-165 dBm

Asendi määramise täpsus

10 m, 2D RMS; 5 m 2D RMS,

toetus WAAS

Kiirus

0.1 m/s

Värskendussagedus

1 Hz

Värskenduse aeg

0.1 s

Kuum start

2 s (autonoomselt)

Soe start

32 s (autonoomselt)

Külm start

35 s (autonoomselt)

Maksimaalne kõrgus

merepinnast

18 000 m

Maksimaalne kiirus

515 m/s

Antenn

sisemine keraamiline antenn;

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 standardne v3.01

Boodikiirus (andmekiirus)

115200 b/s

Port

COM1

24  |

 KIIRSTARDI JUHEND

EE

Sissejuhatus

Navitel Navigator on multifunktsionaalne offline navigatsiooni rakendus, mida kasutatakse efektiivse marsruudi leidmiseks

ning selle planeerimiseks. Programmi funktsioon seisneb primaarselt selles, et määrata kindlaks ning kuvada praegust asukohta

kaardil, automaatselt ja käsitsi seadistada marsruudi punktid, objektide otsing, väljaarvestused ja teabe kuvamine teede ning

paljude muude asjade kohta.

Kasutaja programmiliidesed

NAVITEL E500 MAGNETIC

  |  25

EE

1

Punkt kaardil

Kerge puudutusega kaardil märgistate punkti, mille abil võite korraldada järgmisi

tegevusi, „Kursor“ ning „Salvesta WP“.

2

Huvi punktid

See on huvipunktide kuvamise näide (POI) programmis. Erinevad huvipunktid

kuvatakse erinevate ikoonide poolt. Eksisteerib palju erinevaid ikoone konkreetse

huvipunkti jaoks, näiteks nagu ostukeskus, müügikettide poed, bensiinijaamad jms.

3

SPEEDCAM

See on näide, kuidas kaardil kuvatakse funktsioonidega ikoonid, mis teid hoiatavad

kiiruskaamerate, radarite, ohtlike ristmike eest, aeglustite ning muude SPEEDCAM

eest. Tegemist on spetsiaalsete kaartide punktidega, mille mõtteks on mitmesuguste

potentsiaalsete takistuste äramärkimine marsruudil.

4

Kaardi nupud

Need nupud on kaardi (2D/3D) kontrolltüübi juhtimise kuvamiseks, kaardi mõõtmete

ja helitugevuse seadistamiseks.

5

Peamenüü

Klõpsates käesoleval nupul, avaneb programmi peamenüü.

6

Kursor

See nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.

Klõpsates sellel nupul avaneb kuvaril pilt „Minu marsruut“, kus võite valitud punktiga

teha mitmesuguseid operatsioone.

7

Salvestada WP

Käesolev nupp on kättesaadav ainult sellisel juhul, kui kaardil on valitud mingi punkt.

Klõpsates sellel nupul salvestate valitud punkti marsruudi punktina.

8

Järgmine

manööver

Järgmiste kahe manöövri kauguse indikatsioon. Vajutades sümbolile avate dialoogi

akna, kus võite teha mitmeid dkonfiguratsiooni seadistusi.

9

Toimumise

indikaator

Indikaator näitab läbitud ning allesjäävat marsruudi osa.

26  |

 KIIRSTARDI JUHEND

EE

10

Tänav peale

manööverdamist

Tänava nimetus pärast manööverdamist. Teatud tingimustel kuvatakse pärast

manöövrit tänava paneelil tänava nimetuse asemel järgmine sõidurada.

11

Marsruut Trasa

Aktiivne marsruut.

12

Kiirus

Praegune kiirus.

13

Teabepaneel

Algsel seadistamisel kuvatakse teavet allesjäänud teekonna kohta, eesmärgi kaugust

ning eeldatavat saabumisaega eesmärgini. Kuvatud andmete valikut saab muuta

programmi seadistamisel.

14

Praegune tänav

Praeguse tänava nimi (aktiivne ainult juhtudel kui on ühendatud satelliitidega). Kui

kaart ei sisalda teavet praeguse tänava nimetuse kohta, kuvatakse selle asemel sõidu

suunda (põhi, lõuna, lääs, ida).

15

GPS kursor

Näitab seadme värskendatud positsiooni, juhul kui GPS vastuvõtja on sisse lülitatud.

USING DEVICE — NAVITEL E500 MAGNETIC

 |  27

EN

Package Contents

NAVITEL E500 MAGNETIC Personal Navigation Device
Car holder (windscreen)
Stylus
Car charger 12/24 V
Mini-USB

—

USB cable

Protecting case
User manual
Warranty card

Full User Manual is available here:

http://www.navitel.cz/docs/

Device Layout

(shown on the page 1).
1.  On/Off button.
2.  Battery charge indicator.
3.  Display.
4.  3.5 mm mini jack audio connector.
5.  microSD slot.
6.  Mini-USB port.
7.  Stylus.
8.  Speaker.
9.  Magnetic connector
10. Reset button.
11. Mini-USB for charging.

28  |

USER MANUAL — USING DEVICE

EN

Safety Information

1.  Adjust all the settings required before starting to drive. It is

extremely dangerous to manage the device and configure its

settings while driving. If you need to modify the navigation

settings or device parameters, you should park your car in a

safe place in accordance with the driving regulations.

2.  Familiarize yourself with the planned route before moving off.

If you happen to miss a voice prompt and you need to take a

look at the display to catch up, make sure the road conditions

are safe enough for that.

3.  It is possible that the navigation data and voice prompts don’t

match the real road condition or driving regulations. You

should always pay particular attention to the road conditions,

road signs, and pedestrians.

4.  Do not use the navigator as a tool for precise measurement of

speed and covered distance.

5.  Quality of satellite signal reception may vary depending on

position of the device in the vehicle. Quality of the signal

may suffer inside a tunnel, near multi-storey buildings, or in

a densely built up area. Certain weather conditions, such as

heavy mist, may cause a negative effect on reception quality

of the signal.

6.  It is possible that the GPS signals cannot be received close

to where an electromagnetic source is situated or inside

buildings.

7.  If you have not used the device for a long period, it will take

significant amount of time to locate your position even if the

GPS receiver is getting good signal.

8.  Pay particular attention to the place where you intend to install

the device.  Do not install the device in places where it may

interfere with operation of safety bags or block the road view.

9.  When attaching a holder to the windscreen of your car, pay

attention to surface cleanliness. The area should be clear

of dust, dirt, and other impurities, there should also be no

bubbles under the vacuum cup since it may affect holding

strength. Any damages of the device and other objects inside

the vehicle caused by detachment of the holder are sole

responsibility of the user and are not covered by the warranty

certificate.

10. Do not subject the device to the long-term exposure to

sunlight and high temperatures. Battery overheating may

cause explosion.

11. Do not expose the device to moisture and quick temperature

changes as it may result in water condensation within the

device and cause damage. If the device has been exposed to

moisture, do not switch it on until it is completely dry.

12. Independent intervention, modification, and opening of the

case are prohibited as it may result in the device working

incorrectly and in extreme cases can cause damage. Any

alterations to the device must be carried out by qualified

personnel.

USING DEVICE — NAVITEL E500 MAGNETIC

 |  29

EN

13. The device takes its power from the built-in Li-Pol battery,

which can explode or release toxic substances if exploited in

an inappropriate way. Do not subject the device to physical

impact nor use it close to explosive liquids or gases.

14. Ensure normal ventilation conditions for the power adapter

during charging since a lot of heat is released in the process.

Do not cover the adapter with paper or other objects that may

worsen ventilation.

15. Do not apply too much force when cleaning the display and

other parts of the device. Do not use paper napkins or any hard

material that can scratch the device for cleaning. Use soft cloth

only.

Using Device in Vehicle

Windscreen holder and battery charger are delivered as part of

the product package.

Windscreen holder

ATTENTION! Carefully select a place to attach the holder. Do

not attach the holder to the windscreen in a way that limits the

driver’s line of sight. If the car windscreen contains a built-in

heating system or UV protection, the quality of signal reception

may be lower than usual.

Setting up the windscreen holder

First remove the protective layer from the vacuum cup. Then,

select an appropriate place to attach the holder. Make sure

the area is clear of dust, dirt, and moisture, and then secure

the vacuum cup on the windscreen. Put the charger cable into

the holder. Connect navigator to the holder. Magnetic holder

secures reliable attachment of the device.
When connected, the device automatically turns on. If

necessary, the device can be easily detached, without removing

the holder. After disconnection, device will automatically turn

off after 15 seconds..

30  |

USER MANUAL — USING DEVICE

EN

Device Maintenance

Proper maintenance of the device ensures its long and

reliable operation

•

Do not keep the device in high humidity and hot conditions;

•

Prevent the device from being exposed to sun and UV light;

•

Do not put or drop anything on top of the device;

•

Do not subject the device to physical impacts such as hits and

drops;

•

Do not subject the device to moisture and quick temperature

changes as it may result in water condensation within the

device and cause damage. If the device has been exposed to

moisture, do not switch it on until it is fully dried out;

•

The display of the device is very sensitive to scratches. Avoid

touching the display with sharp objects. You can use a

protective layer to prevent the display from scratching;

•

Never clean the display when the device is on. When cleaning,

use soft cloth only;

•

Do not use paper napkin or towels for cleaning the display;

•

Do not try to disassemble, fix, or modify the device on your

own as it may be dangerous for your health as well as result

in incorrect operation of the device. This will also cause

termination of the warranty.

Safe Driving

•

To safely use the device’s functions, please, make sure to follow

traffic regulations. Moreover, please, remember  the general

rules of treating your vehicle like a potentially dangerous

object;

•

In the first place, these rules are determined by the risk of

causing harm to the life or health of third parties, damaging

their possessions and pets, and harming the environment;

•

Whenever you stop the vehicle, always use the parking brake.

Keep the parking brake well functioning so that it is able to

prevent the car from any movement;

•

Always park your vehicle in an open and well ventilated area;

•

Keep the sound in the vehicle relatively low so that you can

hear everything that happens outside the vehicle;

•

Do not carry out any operations in the device that could

possibly distract you from driving.

USING DEVICE — NAVITEL E500 MAGNETIC

 |  31

EN

Technical Specification

Note.

 Characteristics of the device and its external

appearance can be modified by the manufacturer without

preliminary notification.

System Specification

CPU

MStar MSB2531A 800 MHz,Cortex-A7

RAM

128 MB, DDR3

External slot

microSDHC up to 32 GB

Internal storage

8 GB

Operating system

WINCE 6.0

Software version

ARMV4I

Basic parameters

Display

5”  TFT, 800×480

Speaker

8 Ohm / 1.5 W

Battery type

1200 mAh, rechargeable

GPS parameters

GPS

MSR2112 32PIN-QFN

Frequency

1.575 GHz

Channel Qty

66 channels (search positioning) /

22 channels (tracking)

C/A CODE

1.023 MHz chip rate

Sensitivity

-165 dBm

Location accuracy

10 m, 2D RMS; 5 m 2D RMS,

WAAS enable

Rate

0.1 m/s

Update frequency

1 Hz

Renew time

0.1 s

Hot start

2 s (Autonomous)

Warm start

32 s (Autonomous)

Cold start

35 s (Autonomous)

Max altitude

18,000 m

Max rate

515 m/s

Antenna

Internal ceramic antenna;

18.4 mm × 18.4 mm × 2 mm

NMEA

NMEA 0183 standard v3.01

Baud rate

115,200 bps

Port

COM1

32  |

USER MANUAL — QUICK START GUIDE

EN

Introduction

Navitel Navigator is an offline multifunctional navigation application used for efficient route search and planning. Key tasks of

the program are identification and display of current position on the map, automatic and manual setting of route points, object

search, route calculation, display of travel information and many other things.

Program Interface

QUICK START GUIDE — NAVITEL E500 MAGNETIC

  |  33

EN

1

Point on the map

Short tapping on the map marks the point for further operations with it, “Cursor” and

“Save WP”.

2

POI

This is an example of how points of interest (POI) are displayed in the program.

Different categories of POI have different icons. There is a large variety of icons for

particular POIs such as shopping centers, brand shops, gas stations etc.

3

SPEEDCAM

This is an example of how icons of the SPEEDCAM function are displayed on the

map. Speedcams are special marks on the map that are meant to warn about speed

cameras, radars, dangerous crossroads, speed bumps, and other types of potential

obstacles on the road.

4

Map buttons

These are the buttons for controlling the map view modes (2D/3D), map scaling, and

volume settings.

5

Main menu

Tapping this button will open the main menu of the program.

6

Cursor

This button becomes available only when a point is selected on the map. Tapping this

button will open the “My route” screen, where you can carry out various operations

with the selected point.

7

Save WP

This button becomes available only when a point is selected on the map. Tapping this

button will cause the selected point to be saved in the form of a waypoint.

8

Upcoming

maneuver

The indication of the distance to the next two upcoming maneuvers. Tapping the

sign opens a dialog box with a number of configuration settings.

9

Progress bar

This bar indicates the elapsed and remaining part of the route.
