NAVITEL G550

| 2

Úvod

Vážený zákazníku!
Děkujeme Vám za nákup navigačního zařízení NAVITEL G550. Přečtěte si prosím pozorně tuto uživatelskou příručku, ve které se
dozvíte, jak obsluhovat zařízení a jak zajistit jeho optimální výkon. Doporučujeme ponechat si uživatelskou příručku pro pozdější
použití.

Obsah balení

Balení obsahuje následující položky:
1. GPS navigace
2. Adaptér na motocykl
3. Držák na motocykl
4. Adaptér do auta 12/24 V
5. Držák na čelní sklo
6. Mini-USB

USB kabel

7. Držák na GPS navigaci
8. Plastové pinzety
9. Uživatelská příručka
10. Záruční list

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 4

Technická specifikace

Poznámka.

Toto zařízení má stupeň krytí IP67. Je odolné vůči prachu a vydrží pod vodní hladinou v hloubce 15 centimetrů až 1 metr po dobu

30 minut

Systémová specifikace

Procesor

MSB2521 800 MHz, Cortex-A7

Operační paměť

128 MB, DDR3

Externí slot

microSD až 32 GB

Interní úložiště

8 GB

Operační systém

WINCE 6.0

Verze software

ARMV4I

Základní parametry

Displej

4,3” TFT, 480×272

Reproduktor

8 Ohm / 1,5 W

Typ baterie

1500 mAh, dobíjecí

Parametry GPS

GPS

MSR2112 32PIN-QFN

Frekvence

1,575 GHz

Počet kanálů

66 kanálů (vyhledávání pozice)/

22 kanálů (záznam stopy)

C/A CODE

Frekvence čipu 1,023 MHz

Citlivost

-165 dBm

Přesnost polohy

10 m, 2D RMS; 5 m 2D RMS,

WAAS aktivní

Rychlost

0,1 m/s

Frekvence aktualizace

1 Hz

Čas obnovy

0,1 s

Horký start

2 s (autonomní)

Teplý start

32 s (autonomní)

Studený start

35 s (autonomní)

Maximální výška

18 000 m

Maximální rychlost

515 m/s

Anténa

Interní keramická anténa:

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 standard v3.01 a zpětně

Přenosová rychlost

115 200 bps

Port

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 |

UŽIVATELSKÁ PŘÍRUČKA

Využití zařízení

1. Napájení a nabíjení

Napájení

Zařízení používá tři typy napájení: baterie (pokud není zařízení

připojeno k externímu zdroji napájení přes adaptér), adaptér

(externí napájení pokud je zařízení připojeno v autě či na moto-

cyklu), USB kabel (k nabíjení přes počítač).

2. Zapnutí/vypnutí

Zapnutí

Ujistěte se prosím, že baterie je nabitá anebo je zařízení
připojeno k externímu zdroji napájení.

Vypnutí

Zařízení vypnete stisknutím tlačítka na horní straně; zařízení se

vypne nebo přejde do úsporného režimu. Při opětovném zap-

nutí bude obnoven poslední stav.

Obnovení systému

V případě, že zařízení neodpovídá či nepracuje správně, můžete

jej resetovat pomocí dotykového pera stisknutím tlačítka reset
na pravé straně přístroje.

Poznámka

: pokud systém neodpovídá a zařízení resetujete,

neuložená data budou ztracena. Doporučujeme pravidelné

zálohování

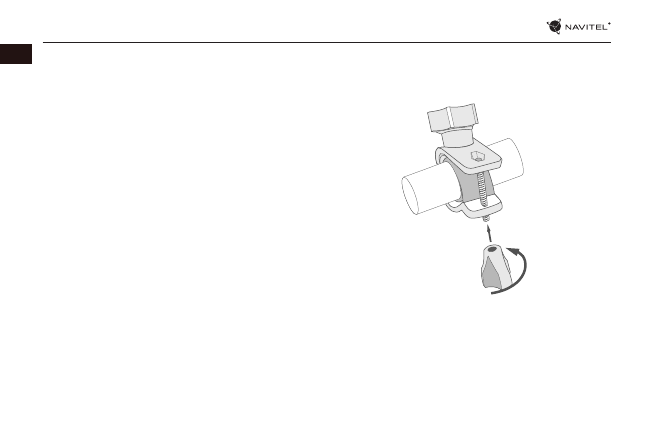

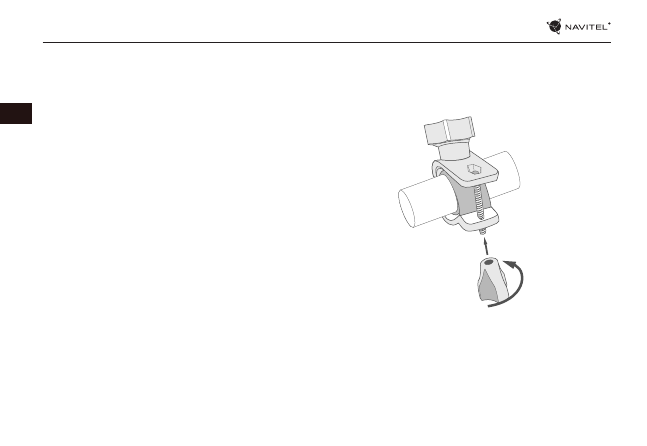

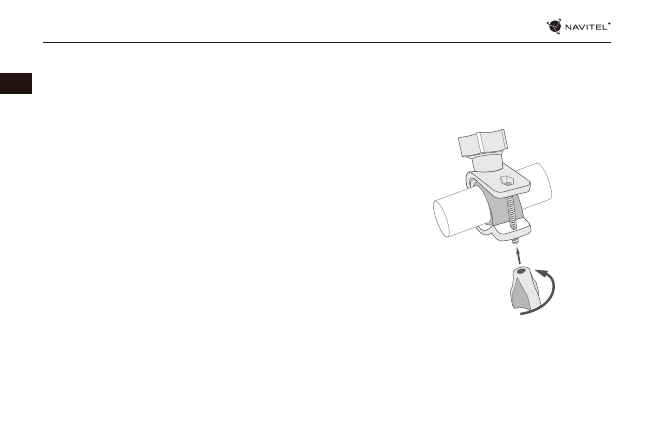

3. Používání držáku pro připevnění navigace

Při používání GPS navigace na motocyklu je nutné připevnit

zařízení k panelu pomocí držáku (jak je znázorněno na obrázku

níže).

4. Připojení k počítači

Zařízení připojíme k počítači pomocí Mini-USB kabelu.

Připojte konec Mini-USB kabelu k Mini-USB portu nacházejícím

se na levé straně GPS navigace a konec USB kabelu k USB portu
Vašeho počítače.

Po dokončení vyjměte Mini-USB kabel; GPS

navigace se vrátí do normálního rozhraní.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 6

Chyby a řešení problémů

Zařízení nepracuje

•

Zkontrolujte, zda je zařízení nabité či nikoliv. V případě, že

zařízení není nabité, připojte ho k napájení a počkejte alespoň

5 minut;

•

Stiskněte a držte tlačítko napájení alespoň 8 vteřin;

•

I přes to, že je zařízení nabité, připojte ho k napájení a zkuste

ho spustit znovu;

•

Jestliže zařízení nepracuje ani po opětovném nabití,

kontaktujte náš tým podpory nebo jakékoliv certifikované

servisní pracoviště.

Zařízení se po startu ihned vypne

•

Je možné, že stav nabití baterie zařízení je kriticky nízký.

V takovém případě ho systém automaticky vypne, aby tak

předešel kompletnímu vybití baterie, které může způsobit

ztrátu dat. Předtím, než se zařízení pokusíte znovu zapnout,

nabijte ho po dobu alespoň 5 minut a nechte adaptér

připojený během následného provozu zařízení.

Rychlé vybití baterie

•

Baterie se mnohem rychleji vybíjí v chladném prostředí.

Baterie se nenabíjí

•

Zkontrolujte, zda je adaptér připojený do zásuvky;

•

Ujistěte se, že používáte originální adaptér a ne adaptér

z jiného zařízení;

•

Ve velmi horkém prostředí je možné, že se baterii nepodaří

nabít.

Zvuk nefunguje

•

Ujistěte se, že máte zapnutý zvuk v nastavení programu;

•

Ujistěte se, že hlasitost není příliš nízká.

Zařízení nerozpoznalo microSD kartu

•

Ujistěte se, že karta je úplně vložena do odpovídajícího slotu a

zapadla na své místo;

•

Zkontrolujte, že karta není vložena špatně;

•

Zkontrolujte, jestli není karta poškozená. Zkuste ji použít na

jiném zařízení;

•

Vyjměte a vložte kartu zpět. Restartujte zařízení;

•

Řiďte se manuálem k vaší kartě.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 |

UŽIVATELSKÁ PŘÍRUČKA

Bezpečná jízda

•

Pokud se používá ve vozidle, bezpečná jízda je výhradní

odpovědností řidiče. Je nebezpečné používat ovládací prvky

aplikace při jízdě;

•

Tato pravidla byla v prvé řadě vytvořena tak, aby se zabránilo

způsobení škod na životě nebo zdraví třetích osob, poškození

jejich majetků a domácích zvířat, a také poškozování životního

prostředí;

•

Kdykoliv zastavíte vozidlo, vždy použijte ruční brzdu. Udržujte

ruční brzdu funkční tak, aby zamezila jakémukoliv možnému

pohybu vozidla;

•

Vždy parkujte vaše vozidlo na otevřeném a dobře větraném

prostoru;

•

Udržujte hlasitost ve vozidle relativně nízkou tak, abyste slyšeli

vše, co se děje mimo vozidlo;

•

Nemanipulujte se zařízením, pokud by vás to mohlo rušit od

řízení.

Údržba zařízení

Řádná údržba zařízení zajistí jeho dlouhé a spolehlivé

fungování

•

Nevystavujte zařízení vysoké vlhkosti a teplotám;

•

Chraňte zařízení před vystavením slunečnímu a UV záření;

•

Nepokládejte nic na zařízení;

•

Nevystavujte zařízení nárazům;

•

Nevystavujte zařízení vlhkosti a náhlým změnám teplot, které

mohou vést ke kondenzaci vody uvnitř zařízení a způsobit jeho

poškození. Bylo-li zařízení vystaveno vlhkosti, nezapínejte ho,

dokud nebude zcela vysušeno;

•

Displej zařízení je velice náchylný k poškrábání. Nedotýkejte

se displeje ostrými předměty. Jako ochranu proti poškrábání

můžete použít ochrannou fólii;

•

Nikdy displej nečistěte, pokud je zařízení zapnuté. Pro čištění

používejte pouze měkký hadřík;

•

Na čištění displeje nepoužívejte papírové ubrousky nebo

utěrky;

•

Nepokoušejte se sami rozebírat nebo opravovat zařízení,

mohlo by to vést k úrazu a stejně tak i k nesprávnému

fungování zařízení. Zároveň to bude mít za následek ukončení

záruky.

•

Přípustná teplota okolního prostředí v provozním režimu: 0 až

+35 °С. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5 %

až 90 % bez kondenzace (25 °C).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9 |

UŽIVATELSKÁ PŘÍRUČKA

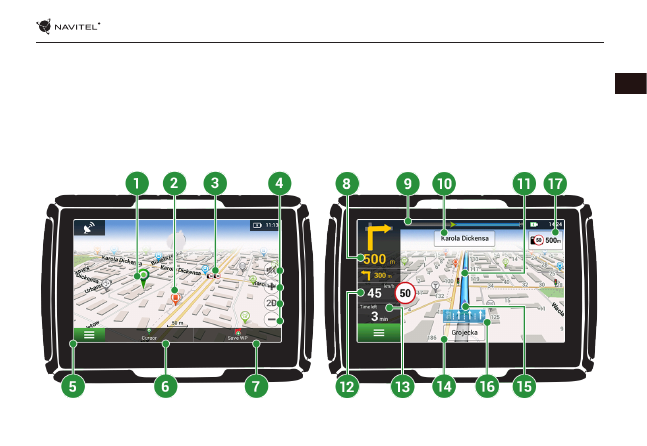

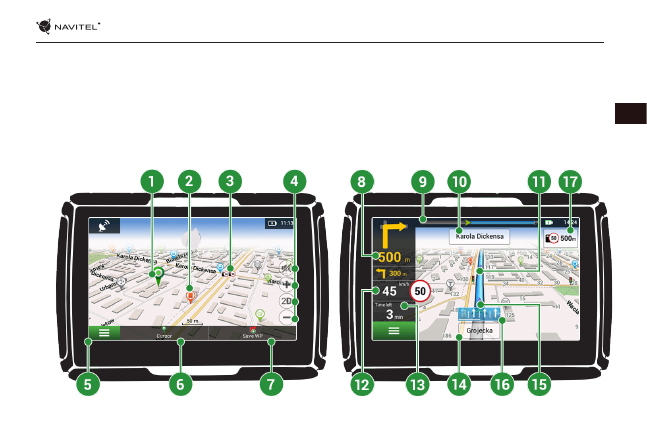

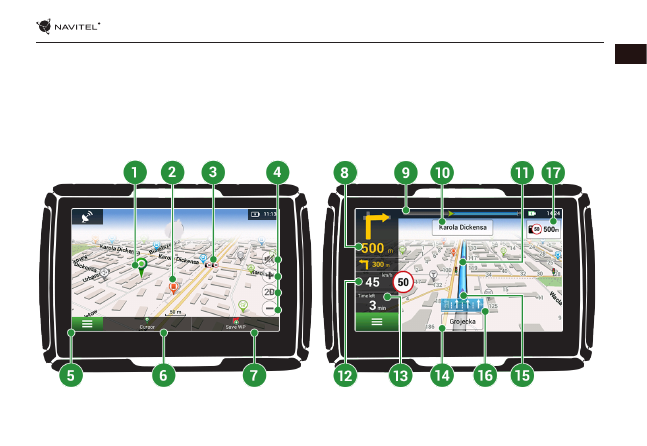

Bod na mapě

Krátkým klepnutím na mapu označíte bod, se kterým lze dále pracovat pomocí tlačítek

“Kurzor” a “Uložit bod”.

Bod zájmu (POI)

Toto je příklad, jak jsou body zájmu (POI) v programu zobrazovány. Různé kategorie POI mají

různé ikony, stejně tak každá kategorie obsahuje mnoho typů ikon jako třeba nákupní centra,

značkové obchody, čerpací stanice atd. Stisknutím ikony otevřete panel vlastností objektu.

Zde naleznete základní informace, kontaktní údaje, souřadnice a možnost přidání tohoto

objektu do trasy.

Upozornění na

trase (SPEEDCAM)

Jedná se o příklad, jak jsou zobrazovány na mapě ikony funkce Upozornění na trase

(SPEEDCAM). Upozornění zahrnují údaje o měření rychlosti, radarech, nebezpečných

křižovatkách, zpomalovacích prazích a dalších typech potenciálních překážek na silnici.

Funkční tlačítka

Tato tlačítka ovládají zobrazení mapy (2D/3D), zoomování a nastavení hlasitosti.

Hlavní menu

Klepnutím na toto tlačítko otevřete hlavní menu programu.

Kurzor

Toto tlačítko je dostupné pouze, když je na mapě zvolen nějaký bod. Klepnutím na toto

tlačítko otevřete obrazovku “Moje trasa”, kde můžete se zvoleným bodem dále pracovat.

Uložit bod

Toto tlačítko je dostupné pouze, pokud na mapě zvolíte nějaký bod. Klepnutím na toto

tlačítko bod uložíte jako cílový bod.

Nadcházející

manévr

Označení vzdálenosti ke dvěma nadcházejícím manévrům. Klepnutím na znázornění

manévru otevřete dialogové okno s řadou nastavení.

Panel trasy

Tento panel určuje uplynulou a zbývající část trasy.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 10

Ulice následující

po manévru

Název ulice následující po manévru. Vezměte, prosím, na vědomí, že pokud jsou splněny

určité podmínky, budou namísto panelu ulice následující po manévru zobrazeny nadcházející

jízdní pruhy.

Trasa

Aktivní trasa.

Rychlost

Limit rychlosti silnice se zobrazí vedle aktuální rychlosti. Pokud je limit překročen do 10 km/h,

políčko s aktuální rychlostí se zbarví do oranžova. Pokud je limit překročen o více než 10 km/h,

políčko s aktuální rychlostí se zbarví do červena. Chcete-li toto nastavení změnit, přejděte do

Menu > Nastavení > Upozornění > Pokuta za rychlost.

Informační panel

Ukazatel zobrazuje informace o zbývajícím času do cíle.

Aktuální ulice

Název aktuální ulice (aktivní pouze, je-li navázáno spojení se satelity). Pokud mapa

neobsahuje informace o názvu dané ulice, je namísto toho zobrazen směr pohybu (Sever,

Jih, Západ a Východ).

GPS kurzor

Zelený kurzor ukazuje aktuální polohu zařízení; šedý kurzor zobrazuje poslední

známoupolohu, pokud není aktuální umístění rozpoznáno.

Nadcházející

manévr

Indikátor zobrazuje nadcházející manévr včetně vzdálenosti zbývající k danému manévru.

Upozornění na

trase

Řidič je upozorněn na vzdálenost od nejbližšího dopravního značení a odpočítávání se spustí

při přiblížení vozidla. Když se blížíte, program zobrazí odpočítávání na nejbližší kameru,

dopravní značku nebo značení.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11 |

UŽIVATELSKÁ PŘÍRUČKA

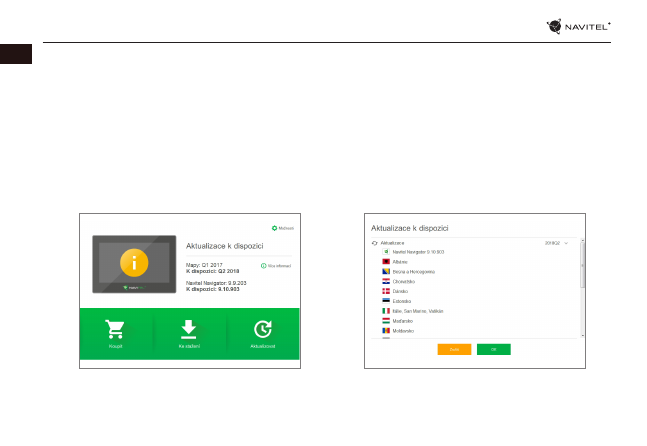

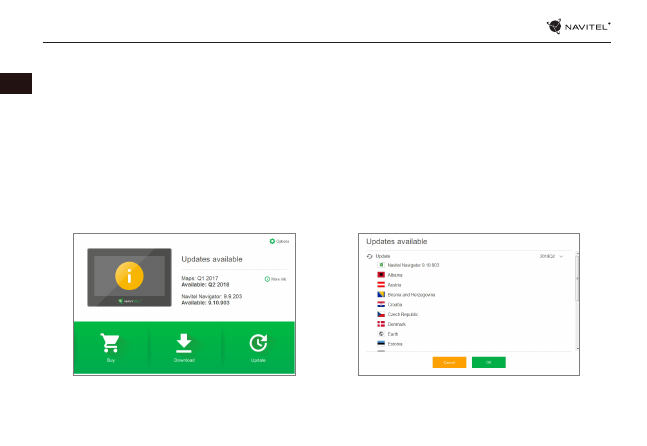

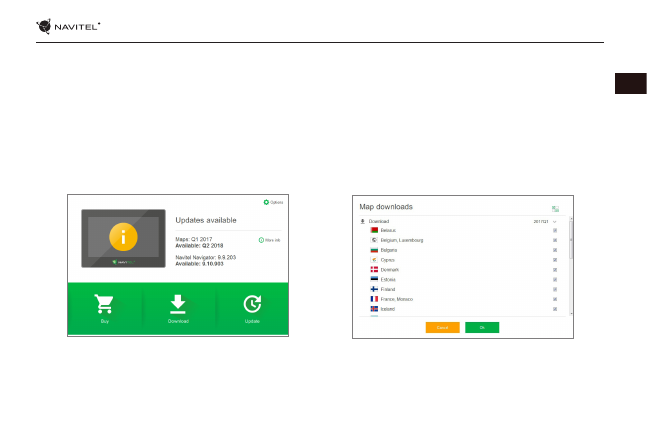

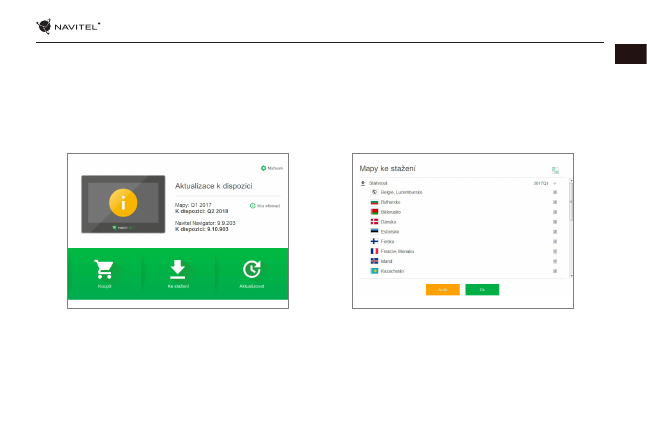

Centrum aktualizací Navitel Navigator

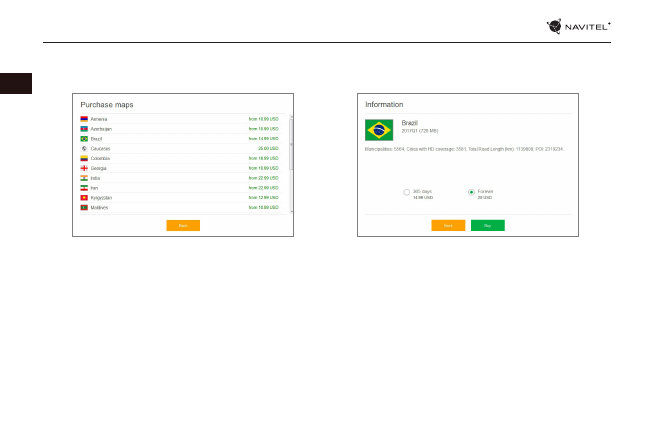

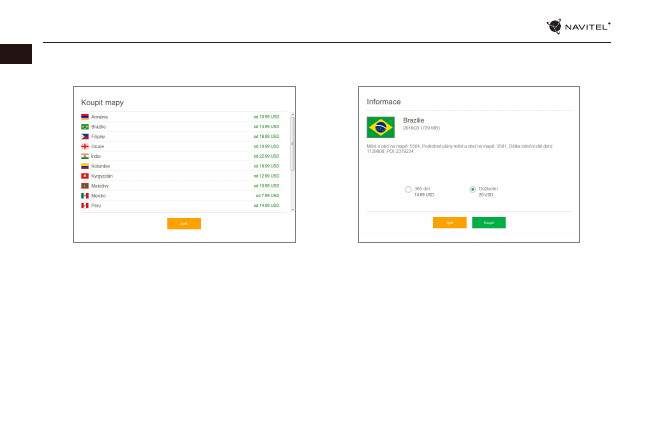

Chcete-li aktualizovat aplikaci, Vaše mapy nebo zakoupit mapy nové, můžete využít speciální program, který jsme navrhli speciálně

pro tyto účely. Program si můžete stáhnout na oficiálních webových stránkách NAVITEL® v sekci “Ke stažení”. Níže uvedené pokyny

Vám pomohou při práci s programem.
1.  Nainstalujte Centrum aktualizací Navitel Navigator na váš počítač.
2.  Připojte navigační zařízení k počítači.
3.  Spusťte Centrum aktualizací Navitel Navigator. Pokud je zařízení správně připojeno, program jej detekuje. [1]
4.  Pokud jsou k dispozici aktualizace, program vám navrhne, zda chcete aktualizovat software, mapy anebo obojí. [2]

Obr. 1

Obr. 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 3

Technische Parameter

Bemerkung:

Das Gerät kommt mit einer IP67-Zertifizierung. Es ist geschützt gegen das Eindringen von Staub und hält dem Untertauchen

zwischen 15 Zentimeter und 1 Meter Wassertiefe 30 Minuten lang stand

Parameter des Systems

Prozessor

MSB2531 800 MHz, Cortex-A7

RAM-Speicher

128 MB, DDR3

Einschub für externen

Speicher

MicroSD, bis 32 GB

Interner Speicherplatz

8 GB

Betriebssystem

WINCE 6.0

Softwareversion

ARMV4I

Grundparameter

Display

4,3” TFT, 480×272

Lautsprecher

8 Ohm / 1,5 W

Batterietyp

1500 mAh, wiederaufladbar

GPS-Parameter

GPS

MSR2112 32PIN-QFN

Frequenz

1,575 GHz

Anzahl der Kanäle

66 Kanäle (Positionssuche) / 22

Kanäle (Überwachung)

C/A CODE

1,023 Frequenz des Chips (MHz)

Empfindlichkeit

-165 dBm

Genauigkeit der

Positionsbestimmung

10 m, 2D RMS; 5 m 2D RMS,

Unterstützung WAAS

Geschwindigkeit

0,1 m/s

Erneuerungsfrequenz

1 Hz

Erneuerungszeit

0,1 s

Heißstart

2 s (autonom)

Warmstart

32 s (autonom)

Kaltstart

35 s (autonom)

Maximale Meereshöhe

18.000 m

Max. Geschwindigkeit

515 m/s

Antenne

interne keramische Antenne;

18,4 mm × 18,4 mm × 2 mm

NMEA

NMEA 0183 Standard v3.01

Übertragungsgeschwindigkeit

115.200 b/s

Port

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 |

BENUTZERHANDBUCH

Verwendung des Geräts

1. Stromversorgung und Aufladen

Stromversorgung

Zur Verfügung stehen drei Typen der Stromversorgung: Aus Bat-

terie (wenn sie nicht an eine externe Stromversorgungsquelle

mittels eines Adapters angeschlossen ist), aus Adapter (wenn

sie an ein Motorrad oder Automobil angeschlossen ist), mittels

eines USB-Kabels (wenn sie an einen Computer angeschlossen

ist und sich auflädt).

2. Einschalten/Ausschalten

Einschalten

Kontrollieren, ob die Batterie ausreichend geladen ist oder ob

sie an die externe Stromversorgungsquelle angeschlossen ist.

Ausschalten

Das Gerät wird durch Drücken der Taste im oberen Teil abge-

schaltet. Das Gerät schaltet sich in den Sparmodus um. Nach

dem Einschalten wird der Stand bei der letzten Verwendung

erneuert.

Reset des Systems

Wenn das Gerät nicht reagiert oder nicht richtig arbeitet, kann

man sie mit Hilfe des Stylus zurücksetzen durch Drücken der
Taste Reset auf der rechten Seite des Geräts.

Anmerkung

: Wenn das System nicht antwortet und es zurück-

gestellt wird, kommt es zum Verlust der nicht gespeicherten

Daten. Wir empfehlen deshalb, regelmäßig die Daten zu spe-

ichern

3. Verwendung des Halters zur Befestigung

der Navigation

Wenn Sie die GPS Navigation an ein Motorrad anschließen

möchten, muss das Gerät mit dem Halter neben das Arma-

turenbrett befestigt werden (Wie auf dem Bild unten gezeigt).

4. Anschluss an Computer

Verwenden Sie das Mini-USB-Kabel, um den PC anzuschließen,

falls Sie die Karten oder Software aktualisieren möchten. Sie

können das Gerät auch über die PC-Verbindung aufladen.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 5

Fehler und Beseitigung von

Beschwerden

Das Gerät funktioniert nicht

•

Kontrollieren Sie, ob das Gerät geladen ist. Schließen Sie eine

Versorgungsquelle an und warten Sie mindestens 5 Minuten,

wenn das Gerät nicht geladen ist.

•

Drücken Sie den EIN/Aus-Schalter für einen Zeitraum von

mindestens 8 Sekunden.

•

Schließen Sie ohne Rücksicht darauf, ob das Gerät geladen ist,

eine Versorgungsquelle an und versuchen Sie das Gerät erneut

zu starten.

•

Wenn das Gerät auch nach dem Laden nicht funktioniert,

wenden Sie sich an unser Serviceteam oder jedwedes

zertifiziertes Servicezentrum.

Das Gerät schaltet sich gleich nach dem Starten erneut aus

•

Es ist möglich, dass die Batterie des Geräts nur sehr wenig

geladen ist. In solchen Fällen schaltet sich das System

automatisch aus. Es wird so einer vollständigen Entladung der

Batterie vorgebeugt, die zu einem Datenverlust führen könnte.

Bevor Sie einen weiteren Versuch zum Einschalten des Geräts

unternehmen, lassen Sie es mindestens 5 Minuten laden und

lassen Sie während der weiteren Tätigkeiten mit dem Gerät

den Adapter angeschlossen.

Schnelle Entladung der Batterie

•

Die Batterie entlädt sich in einer kühlen Umgebung viel

schneller.

Die Batterie lädt sich nicht auf

•

Kontrollieren Sie, ob der Adapter in die Steckdose gesteckt ist.

•

Vergewissern Sie sich, ob Sie den Ladeadapter verwenden, der

zum Gerät gehört, und keinesfalls einen Adapter von einem

anderen Gerät.

•

Die Batterie kann sich manchmal in einem sehr heißen Klima

nicht aufladen.

Der Ton funktioniert nicht

•

Kontrollieren Sie in der Einstellung des Programms, ob der Ton

nicht ausgeschaltet ist.

•

Vergewissern Sie sich, ob die Lautstärke nicht zu niedrig

eingestellt ist.

Das Gerät erkennt keine MicroSD-Speicherkarte

•

Vergewissern Sie sich, dass die Karte völlig in den richtigen

Einschub eingeschoben und gesichert ist.

•

Prüfen Sie, ob die Karte nicht irrtümlicherweise umgekehrt

eingelegt ist.

•

Prüfen Sie, ob die Karte nicht beschädigt ist. Versuchen Sie sie

in einem anderen Gerät zu verwenden.

•

Entnehmen Sie die Karte und setzen Sie sie erneut ein. Starten

Sie das Gerät neu.

•

Lesen Sie die der Karte beigelegte Installationsanleitung.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 |

BENUTZERHANDBUCH

Sichere Fahrt

•

Im Interesse der sicheren Verwendung der Funktionen

des Geräts vergessen Sie nicht, die Straßenverkehrsregeln

einzuhalten. Nutzen Sie außerdem bei der Steuerung des

Fahrzeugs den gesunden Menschenverstand, weil die Lenkung

ein Risikofaktor ist.

•

Diese Regeln folgen in erster Linie aus dem Risiko der

Verursachung eines Schadens an Leben oder Gesundheit von

dritten Personen, der Schädigung von deren Eigentum sowie

von Haustieren, eventuell der Schädigung der Umwelt.

•

Wenn Sie das Fahrzeug abstellen, nutzen Sie immer die

Parkbremse. Halten Sie die Parkbremse in einem ordentlich

funktionierenden Zustand, damit sie jegliche Bewegung des

Fahrzeugs verhindern kann.

•

Parken Sie das Fahrzeug immer in einem offenen und

ordentlich gelüfteten Raum.

•

Halten Sie die Lautstärke innerhalb des Fahrzeugs auf einem

relativ geringen Niveau, damit Sie alles hören können, was sich

außerhalb des Fahrzeugs zuträgt.

•

Unternehmen Sie im Fahrzeug nichts, was Ihre Aufmerksamkeit

von der Steuerung ablenken würde.

Wartung des Geräts

Eine ordentliche Wartung des Geräts sichert dessen

langfristigen und zuverlässigen Betrieb

•

Lassen Sie das Gerät nicht in einer Umgebung mit hoher

Feuchtigkeit und Temperatur.

•

Setzen Sie das Gerät nicht der Sonne und UV-Strahlung aus.

•

Legen Sie auf dem Gerät nichts ab, verhindern Sie, dass etwas

auf das Gerät fällt.

•

Lassen Sie auf das Gerät keine physischen Stöße, z.B. Schläge

oder Stürze einwirken.

•

Setzen Sie das Gerät nicht Feuchtigkeit und schnellen

Temperaturänderungen aus, weil es zur Kondensation von

Wasser im Gerät und zu dessen Beschädigung kommen

könnte. Schalten Sie das Gerät nicht ein, wenn es Feuchtigkeit

ausgesetzt war, bis es völlig trocken ist.

•

Der Bildschirm des Geräts zerkratzt sehr leicht. Berühren

Sie den Bildschirm nicht mit scharfen Gegenständen. Ein

Zerkratzen des Bildschirms kann eine Schutzfolie vermeiden.

•

Führen Sie niemals eine Reinigung des Bildschirms durch,

wenn das Gerät eingeschaltet ist. Verwenden Sie bei der

Reinigung nur ein weiches Tuch.

•

Verwenden Sie für die Reinigung keine Papiertaschentücher

und auch keine Wischtücher.

•

Zulässige Umgebungstemperatur im Betriebsmodus: 0 °C

bis +35 °С. Lagerungstemperatur: +5 °C bis +45 °С. Relative

Luftfeuchtigkeit: 5% bis 90% ohne Kondensation (25 °C).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 |

BENUTZERHANDBUCH

Punkt auf der

Karte

Ein kurzes Antippen auf die Karte bezeichnet einen beliebigen Punkt, mit dem weitere Handlungen,

„Positionsanzeiger“ und „WP speichern“ durchgeführt werden können.

Interessenpunkte

Das ist ein Beispiel der Anzeige von Interessenpunkten (POI) im Programm. Verschiedene Kategorien

von Interessenpunkten werden mittels verschiedener Icons abgebildet. Es existieren viele

verschiedene Icons für konkrete Interessenpunkte, z.B. Einkaufszentren, Geschäfte von Handelsketten,

Tankstellen usw.

SPEEDCAM

Das ist ein Beispiel, wie auf der Karte Icons mit der Funktion SPEEDCAM angezeigt werden. Es

handelt sich um spezielle Punkte auf der Karte, deren Sinn es ist, vor Geschwindigkeitsmesskameras,

Radarfallen, gefährlichen Kreuzungen, Verzögerungsstreifen und weiteren Arten potentieller

Hindernisse auf der Straße zu warnen.

Kartentasten

Das sind Tasten für die Bedienung des Anzeigetyps der Karte (2D/3D), den Maßstab der Karte und die

Einstellung der Lautstärke.

Hauptmenü

Durch Anklicken dieser Taste öffnet sich das Hauptmenü des Programms.

Positionsanzeiger

Diese Taste ist nur verfügbar, wenn auf der Karte irgendein Punkt ausgewählt ist. Durch das

Anklicken dieser Taste öffnet sich der Bildschirm „Meine Route“, wo Sie mit dem ausgewählten Punkt

verschiedene Operationen durchführen können.

WP speichern

Diese Taste ist nur verfügbar, wenn auf der Karte irgendein Punkt ausgewählt ist. Durch das Anklicken

dieser Taste wird der ausgewählte Punkt als Streckenpunkt gespeichert.

Manöver

Die Anzeige der Entfernung zu den nächsten zwei Manövern. Durch das Anklicken dieses Symbols

öffnet sich ein Dialogfenster, wo es möglich ist, verschiedene Einstellungen der Konfiguration

durchzuführen.

Indikator des

Verlaufs

Der Indikator zeigt den gefahrenen und restlichen Teil der Strecke an.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 9

Straße nach dem

Manöver

Name der Straße nach dem Manöver. Unter bestimmten Bedingungen wird im Feld der Straße nach

dem Manöver an Stelle des Namens der Straße der nächste Fahrstreifen angezeigt.

Strecke

Aktive Strecke.

Geschwindigkeit

Die Geschwindigkeitsbegrenzung wird neben der aktuellen Geschwindigkeit angezeigt. Das

Programm wird den Fahrer benachrichtigen, falls Verkehrsverstöße auftreten - orangefarbiger

Block für die eingestellte Geschwindigkeit (standardmäßig 10 km / h), rot für die eingestellte

Übergeschwindigkeit. Es ist möglich, die Geschwindigkeitsstufe für orange Benachrichtigungen bis

zu 30 km / h im Abschnitt Warnungen der Einstellungen festzulegen.

Informationsfeld

Der Indikator zeigt Informationen zur Ankunftszeit an.

Aktuelle Straße

Name der aktuellen Straße (nur in dem Fall einer Verbindung mit Satelliten aktiv). Wenn die Karte keine

Informationen über den Namen der aktuellen Straße enthält, wird an Stelle dessen die Fahrtrichtung

(Nord, Süd, West, Ost) angezeigt.

GPS-Zeiger

Zeigt die aktuelle Position des Geräts an, wenn der GPS-Empfänger eingeschaltet ist.

Indikator für

Manöver

Beim Überfahren von Straßen mit zwei oder mehr Spuren zeigt dieser Indikator Informationen über das

zulässige Manöver an der nächsten Kreuzung oder am nächsten Wendepunkt an; Fortschrittsbalken

unter dem Indikator zeigt die Entfernung an, die dem beschriebenen Manöver verbleibt.

Straßen

verkehrsordnung

Auf der rechten Seite des Displays zeigt das Programm den Abstand zu den nächsten Fahrvorschriften

an. Beim Anfahren zeigt das Programm den Countdown bis zur nächsten Kamera, Verkehrszeichen

oder Markierung an.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

10 |

BENUTZERHANDBUCH

Abb. 1

Abb. 2

Aktualisierungsverwaltung für Navitel Navigator

Wenn Sie Karten und Anwendungen aktualisieren möchten, eventuell neue Karten kaufen möchten, können Sie ein spezielles

Programm nutzen, das gerade für diese Zwecke erstellt worden ist. Das Programm können Sie sich in der Sektion „Downloads“

auf der offiziellen Internetseite von NAVITEL® herunterladen. Die Vorgehensweise der Arbeit mit dem Programm beschreiben die

unten aufgeführten Anweisungen.
1.  Installieren Sie die Aktualisierungsverwaltung für Navitel Navigator auf Ihrem PC.
2.  Schließen Sie Ihr Gerät an den PC als USB-Flash-Laufwerk / Massenspeicher.
3.  Starten Sie die Aktualisierungsverwaltung für Navitel Navigator. [1]
Wenn das Gerät richtig angeschlossen ist, wird es vom Programm erkannt.
4.  Wenn Aktualisierungen verfügbar sind, werden Sie von der Aktualisierungsverwaltung für Navitel Navigatorr darauf hinweisen,

dass Sie Ihren Navitel Navigator und/oder die Karten aktualisieren sollten. [2]

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 3

Tehnilised parameetrid

Märkus.

Antud seadmele on määratud kaitseaste IP67. See on kaitstud tolmu eest ja talub 30 minuti jooksul 15 cm kuni 1 m sügavusse vette

kastmist.

Süsteemi parameetrid

Protsessor

MSB2531 800 MHz, Cortex-A7

Mälu RAM

128 MB, DDR3

Välise mälu süvend

microSD kuni 32 GB

Sisemine salvestusruum

8 GB

Operatsioonisüsteem

WINCE 6.0

Tarkvara versioon

ARMV4I

Põhilised parameetrid

Kuvar

4,3” TFT, 480×272

Kõlar

8 Ohm / 1.5 W

Aku tüüp

1500 mAh, laetav

GPS parameetrid

GPS

MSR2112 32PIN-QFN

Sagedus

1.575 GHz

Kanalite arv

66 kanalit (asukoha otsing) /

22 kanalit (jälgimine)

KOOD C/A

1.023 kiibi sagedus MHz

Tundlikkus

-165 dBm

Asendi määramise täpsus

10 m, 2D RMS; 5 m 2D RMS, WAAS

toetus

Kiirus

0.1 m/s

Värskendussagedus

1 Hz

Värskenduse aeg

0.1 s

Kuum start

2 s (autonoomselt)

Soe start

32 s (autonoomselt)

Külm start

35 s (autonoomselt)

Maks. kõrgus

merepinnast

18,000 m

Maksimaalne kiirus

515 m/s

Antenn

sisemine keraamiline antenn;

18.4 mm × 18.4 mm × 2 mm

NMEA

NMEA 0183 standardne v3.01

Boodikiirus (andmekiirus)

115,200 bps

Port

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 |

KASUTUSJUHEND

Seadme kasutamine

1. Seadme toide ja laadimine

Toiteallikas

Seadet on võimalik elektriga varustada kolme toiteallika abil:

aku (kui seade ei ole ühendatud välise toiteallikaga), laadi-

misjaam (kui seade on ühendatud mootorratta või autoga),

USB-kaabel (kui seade on ühendatud arvutiga).

2. Toite sisse- ja väljalülitamine (ON/OFF)

Toite sisselülitamine (ON)

Palun veenduge, et aku on piisavalt laetud või et see on
ühendatud välise toiteallikaga.

Toite väljalülitamine (OFF)

Seadme väljalülitamiseks vajutage selle peal olevale nupule

– seade läheb energiasäästuolekusse. Kui seade taas sisse lüli-

tatakse, siseneb see automaatselt oma endisesse režiimi.

Süsteemi lähtestamine

Kui seade ei reageeri või ei toimi nõuetekohaselt, saate selle

lähtestada, vajutades nõela või kirjutusvahendi peene otsaga
lähtestamisnupule (RESET) seadme küljel.

Märkus

: Kui lähtestate süsteemi ajal, kui seade puudutustele ei

reageeri, kõik salvestamata andmed kustutatakse. Soovitatav

on teha korrapäraselt varukoopiaid.

3. Seadme paigaldamine

Kui kasutate seadet autos, kinnitage see tuuleklaasile fikseeru-

va hoidiku külge. Kui kasutate seadet mootorrattal, kinnitage

see klambri abil vastavale alusele, nagu on näidatud alloleval

pildil

4. Arvutiga ühendamine

Kaartide või tarkvara uuendamiseks kasutage seadme arvutiga

ühendamiseks mini-USB-kaablit. Arvutiühenduse kaudu on teil

võimalik ka seadet laadida.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NAVITEL G550

| 5

Vead ja vigade eemaldamine

Seade ei tööta

•

Kontrollige, kas seade on laetud. Juhul kui seade pole laetud,

ühendage see toiteallikaga ja oodake vähemalt 5 minutit.

•

Suruge lülitit vähemalt 8 sekundi jooksul.

•

Vaatamata sellele, et seade on laetud, ühendage see

toiteallikaga ja proovige seadet uuesti käivitada.

•

Kui seade ei tööta ka pärast laadimist, pöörduge meie klienditoe

või ükskõik missuguse sertifitseeritud teeninduskeskuse poole.

Seade lülitub kohe peale sisselülitamist uuesti välja

•

Võib olla, et aku seade on ainut väga vähe laetud. Niisugustel

puhkudel süsteem lülitub automaatselt välja. See aitab vältida

aku täiesti tühjaks saamist, mis võib põhjustada andmete

kaotamist. Enne kui teete järgmise seadme sisselülitamiskatse,

laske sellel vähemalt 5 minutit laadida ja tööd jätkates jätke

seadme adapter vooluvõrguga ühendusse.

Kiire aku tühjenemine

•

Jahedas keskkonnas tühjeneb aku palju kiiremini.

Aku ei lae

•

Kontrollige, kas adapter on ühendatud vooluvõrku.

•

Veenduge, et kasutate vooluvõrgus adapterit, mis kuulub

sellele seadmele, mingil juhul ärge kasutage muu seadme

adapterit.

•

Võib juhtuda, et väga kuumas kliimas aku ei alusta laadimist.

Heli ei toimi

•

Kontrollige programmi seadistust, kas heli on sisse lülitatud.

•

Veenduge, kas heli seadistus pole liiga madalal.

Seade ei tunne ära microSD mälukaarti

•

Veenduge, et kaart on täielikult surutud õigesse süvendisse

ning asub tagatud asendis.

•

Konrollige, kas kaart pole kogematta sisestatud vastupidi.

•

Kontrollige, kas kaart pole vigastatud. Proovige seda kasutada

teises seadmes.

•

Võtke kaart välja ning sisestage see uuesti. Taaskäivitage seade.

•

Tutvuge kaardi juures asuva installeerimisjuhisega.

Pole võimalik faile kopeerida

•

Kontrollige, kas arvuti ja seade on nõuetekohaselt omavahel

loodud.

•

Võibolla on mäluseade täis ning teil tuleb kustutada

mittevajalikud failid.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 |

KASUTUSJUHEND

Seadme hooldamine

Nõuetekohane hooldus tagab seadmele selle pikaajalise

ning töökindla toimimise

•

Ärge jätke seadet kõrge niiskuse- ja temperatuuriga keskkonda.

•

Ärge jätke seadet päikese ja UV kiirguse kätte.

•

Ärge pange ega laske tilkuda seadme peale mitte midagi.

•

Ärge laske seadmel toimida füüsilisi lööke, näiteks hoope või

kukkumist.

•

Ärge jätke seadet niiskuse ja kiirete temperatuuri

muutuste kätte sellepärast, et niimoodi võib vesi seadmes

kondenseeruda ning seda kahjustada. Kui seade asus niiskes

keskkonnas, siis ärge seda nii kaua sisse lülitage, kuni pole

täielikult kuivanud.

•

Seadme kuvarit võib väga kergesti ära kriipida. Ärge puutuge

kuvarit teravate esemetega. Kuvari kriimustusi võite kaitsta

kaitsekilega.

•

Ärge kunagi puhastage sisselülitatud kuvarit. Puhastamisel

kasutage ainult puhast lappi.

•

Ärge kasutage kuvari puhastamisel paberrätikuid ega

käterätikuid.

•

Ärge püüdke ise seadet demonteerida, parandada ega

kohandada, sest niimoodi võite endale põhjustada vigastusi

või lõppkokkuvõttes seadmele tekitada talitlushäireid. Samuti

muutuks garantii kehtetuks.

•

Töörežiimil lubatud ümbritseva õhukeskkonna temperatuur:

0...+35 ˚C. Hoiustamistemperatuur: +5...+45 ˚C. Suhteline

õhuniiskus: 5–90% ilma kondensatsioonita (25 ˚C).

Ohutu liiklemine

•

Seadme funktsioonide ohutu kasutamise tagamiseks ärge

unustage jälgida liikluseeskirja nõudeid. Lisaks sellele olge

sõiduki juhtimisel mõistlik, kuna juhtimisel peate arvestama

ohufaktoriga arvestamist.

•

Käesolevad reeglid tulenevad esmajärjekorras ohust tekitada

kahju kolmandate isikute elule või tervisele, nende varale

või koduloomadele ning lõpptulemusena kahjustada

elukeskkonda.

•

Kui peatate sõiduki, kasutage alati parkimispidurit. Hoidke

parkimispidurit korrapäraselt toimivas seisundis, et hoida ära

sõiduki igasuguse iseliikumise võimaluse.

•

Parkige sõidukit avatud ja hästituulutatud ruumis.

•

Hoidke sõiduki sisemist helitugevust suhteliselt madalal

tasemel, et te saaksite kuulda kõike, mis toimub väljapool

sõidukit.

•

Ärge tehke sõidukis midagi, mis võiks suunata teie tähelepanu

mujale.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Автомобильный GPS навигатор NAVITEL G550 MOTO. Инструкция по эксплуатации - часть 1
