Метран900

309

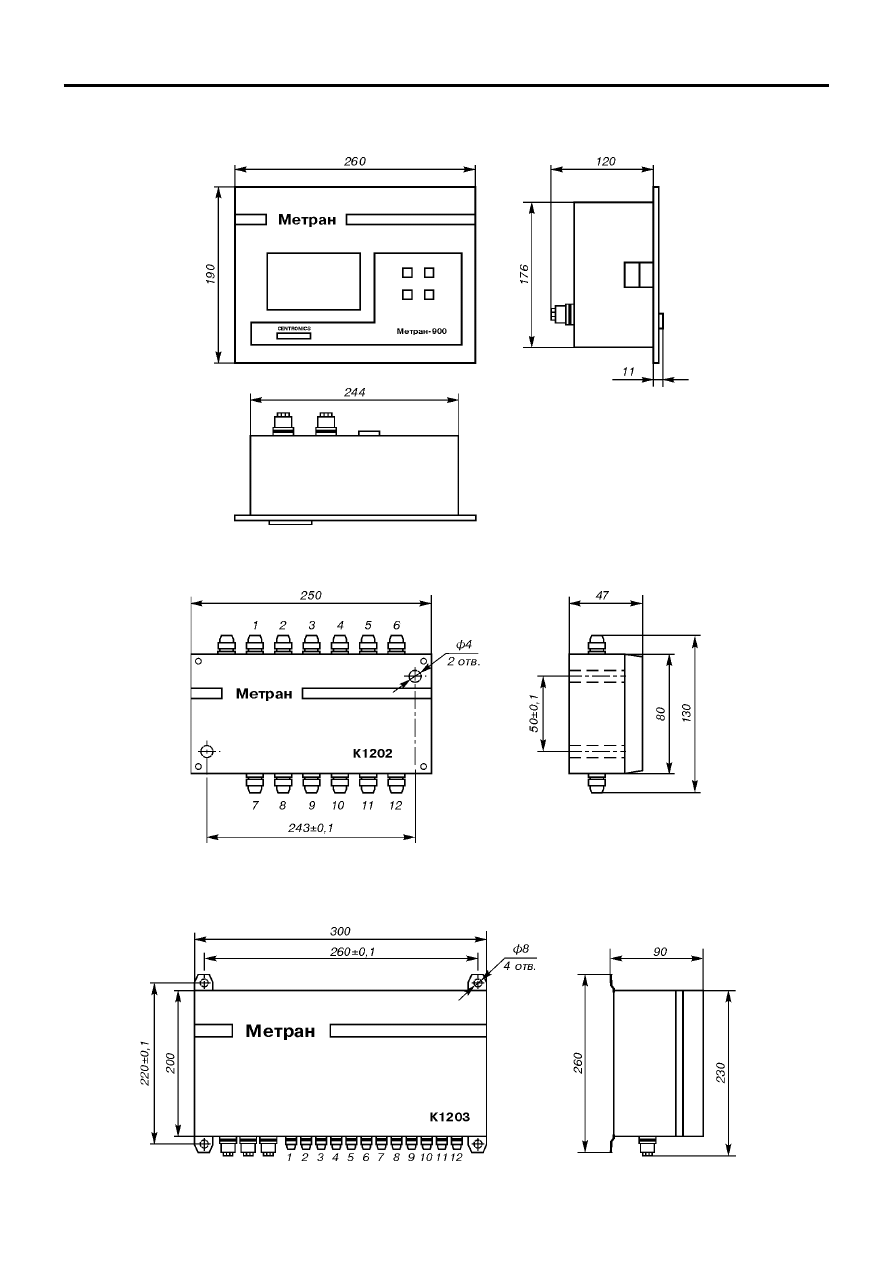

Рис.6. Блок коммутации К1203, К1204.

Рис.4. Регистратор Метран900.

Рис.5. Блок коммутации К1201, К1202.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

310

Метран910

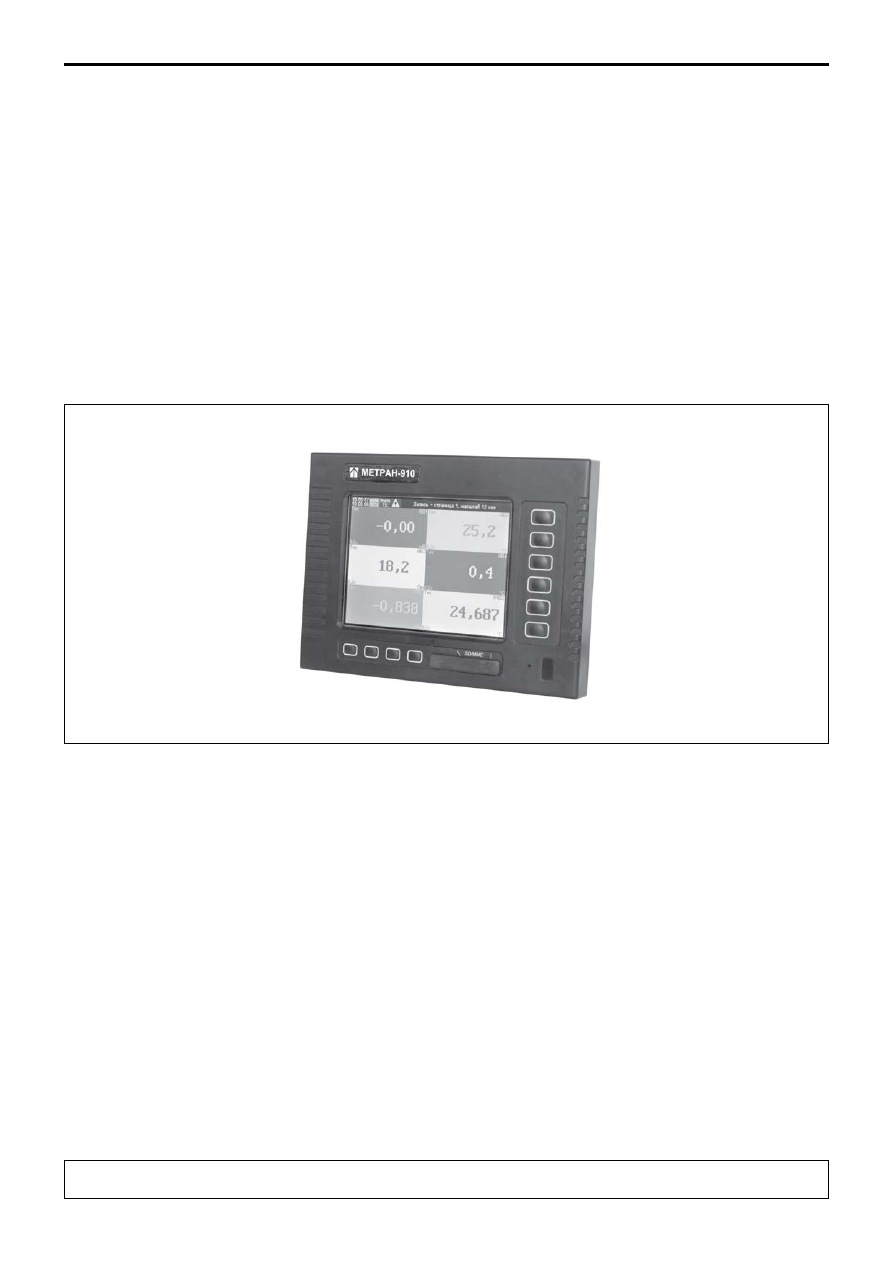

Видеографический регистратор

Метран910

Универсальные аналоговые входы:
4 канала (исполнение 1),
расширение до 12 каналов (исполнение 2)
Межканальная гальваническая изоляция
Быстродействие 0,2 с  (полный цикл опроса
всех каналов)
Дискретные входы и выходы
Перенос архива на Flashкарту (MMC)
Различное представление данных на экране:
тренды, шкалы (bargraph), числовые
значения
Функции регулирования и сигнализации
Конфигурирование с помощью клавиатуры,
Flashкарты или последовательного
интерфейса
Встроенные интерфейсы RS485 (Modbus +
OPC Server) и RS232
ТУ 4227011134286792006

Видеографический многоканальный

регистратор Метран$910 предназначен для
сбора, визуализации, регистрации и регулирования
различных параметров технологических процессов.

Легко интегрируется в системы АСУТП.

Чрезвычайно удобен и при автономном применении,
обладая развитой системой экранных меню управления
и работы с архивом, большой внутренней памятью и
интерфейсом к внешней Flash$памяти.

Основные достоинства регистратора

Метран$910:
$ контрастный цветной дисплей на TFT$матрице с
широким углом обзора;
$ свободная программируемость аналоговых каналов
под различные типы входных сигналов и межканальная
гальваническая изоляция;
$ высокое быстродействие;
$ наличие математических каналов для представления
значений физических величин, являющихся функциями
входных сигналов;
$ соответствие современным требованиям
электромагнитной совместимости.

Код ОКПО 42 2700

www.metran.ru

Россия, 454138, Челябинск, Комсомольский проспект, 29, а/я 11608
т.(351) 798$85$10, 247$1$555, 247$16$02; ф.247$16$67. е$mail:metran@metran.ru

Метран910

311

МОДЕЛИ РЕГИСТРАТОРА

Таблица 1

Исполнение

Обозначение модели

Количество

аналоговых входов

дискретных входов

дискретных выходов

1

Регистратор Метран$910$4$8

4

4

8

2

Регистратор Метран$9 10$8$8

8

4

8

Регистратор Метран$910$8$16

8

4

16

Регистратор Метран$910$12$8

12

4

8

Регистратор Метран$910$12$16

12

4

16

УСТРОЙСТВО И РАБОТА

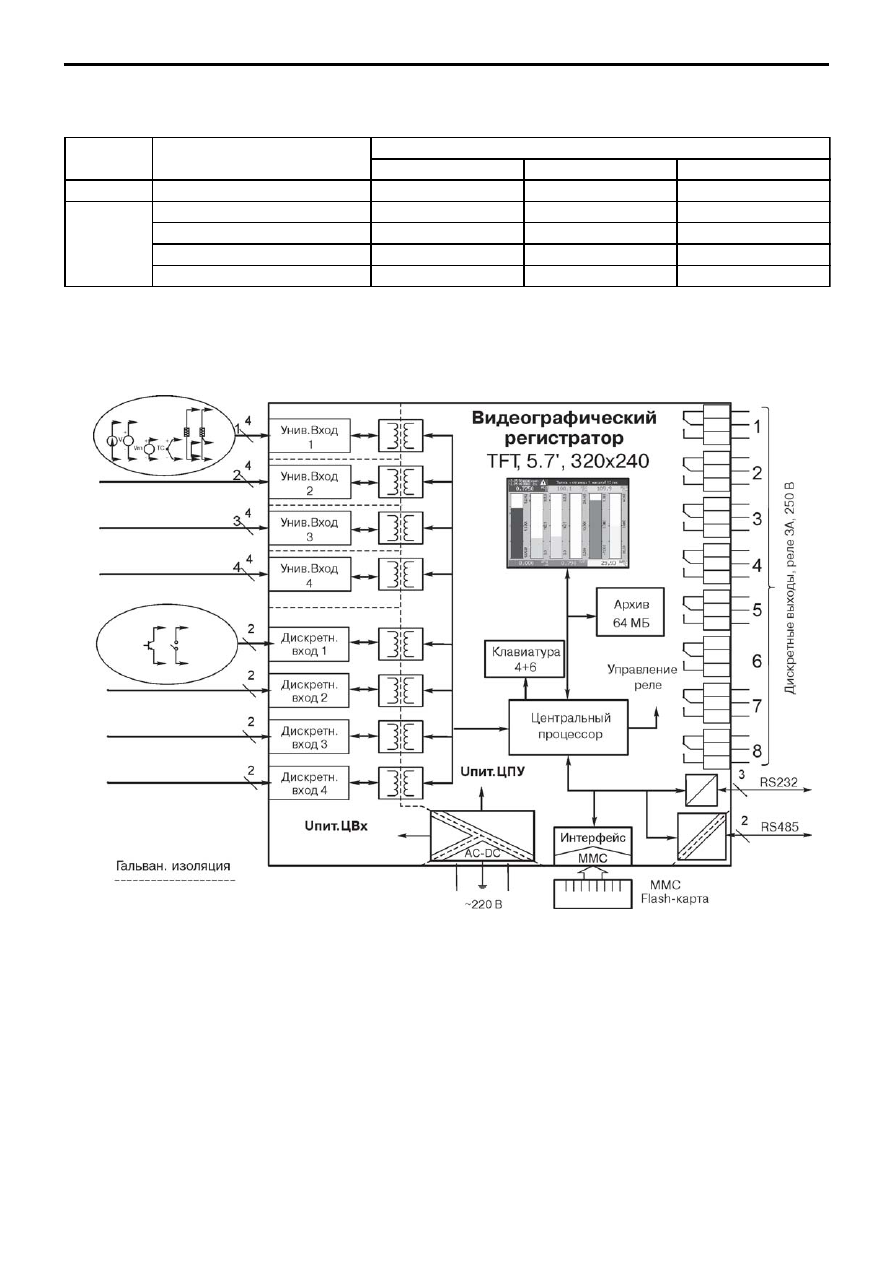

На рис.1 представлена структурная схема регистратора модели Метран$910$4 (остальные модели отличаются только числом

каналов измерения и числом реле).

Рис.1. Структурная схема регистратора модели Метран9104.

Центральный процессор производит опрос всех аналоговых и дискретных каналов и выдает команды управления выходными

реле. Входные каналы работают независимо друг от друга, поэтому полный цикл опроса примерно соответствует времени измерения
одного аналогового канала (0,2 с при максимальном быстродействии).

Выходные реле $ перекидного типа, что позволяет использовать  нормально$закрытые (НЗ) или нормально$открытые (НО)

состояния.

Архив измерений формируется во внутренней памяти. При необходимости содержимое архива можно переписать на внешний

носитель $ Flash$карту типа MMC.

Интерфейс RS232 предназначен для оперативного подключения портативного ПК к регистратору, например, для снятия

архива или конфигурирования. Для постоянного подключения к внешней системе управления применяется гальванически развязанный
интерфейс RS485.

312

Метран910

ВХОДНЫЕ  СИГНАЛЫ

АНАЛОГОВЫЕ ВХОДЫ
Входные каналы регистратора $ универсальные и могут быть свободно переконфигурированы потребителем.
Входные сигналы, диапазоны измерений и пределы допускаемой основной погрешности приведены в табл.2, 3, 4.

Измерение сигналов термоэлектрических преобразователей

Таблица 2

* Без учета погрешности канала компенсации температуры холодного спая.

Пределы допускаемой погрешности канала компенсации температуры холодного спая ±1°С

Компенсация температуры холодного спая термоэлектрических преобразователей $ автоматическая.

Измерение сигналов термопреобразователей сопротивления

Таблица 3

Дополнительная температурная погрешность на каждые 10°С в диапазоне температур от 0 до 15°С и от 35 до50°С не превышает

пределы основной погрешности при измерении выходных сигналов термоэлектрических преобразователей и термопреобразователей
сопротивления.

НСХ (тип ТП)

Диапазон, °С

Пределы допускаемой

основной погрешности, ±°С*

Максимальное количество

индицируемых разрядов

А$1 (ТВР)

0…400

4,2$0,004 t

5

400…2200

1,7+0,0024 t

А$2 (ТВР)

0…300

4,4$0,006 t

300…1800

2,1+0,0017 t

А$3 (ТВР)

0…300

4,1$0,005 t

300…1800

2,1+0,0017 t

J (TЖК)

$200…0

0,8$0,013 t

0…1000

0,8+0,0005 t

R (ТПП 13)

$50…200

9,6$0,026 t

200…1768

4,5 t

S (ТПП 10)

$50…200

9$0,02 t

200…1700

5$0,0003 t

В (ТПР)

500…1000

11,7$0,007 t

1000…1820

5,3$0,0006 t

Е (ТХКн)

$200…0

0,75$0,012 t

0…1000

0,75+0,0004 t

N (ТНН)

$200…0

1,5$0,02 t

0…1300

1,5+0,0003 t

К (ТХА)

$200…0

1$0,015 t

0…1300

1+0,0009 t

М (ТМК)

$200…$100

$0,4$0,022 t

4

$100…100

1,3$0,005 t

Т (ТМКн)

$200…0

1,1$0,016 t

0…400

1,1$0,005 t

L (ТХК)

$200…0

0,7$0,012 t

0…800

0,7+0,0003 t

НСХ

W100

Диапазон, °С

Пределы допускаемой

основной погрешности, ±°С

Максимальное количество

индицируемых разрядов

50П

1,3910

$200…850

0,8+0,001 t

4

100П

$200…620

0,5+0,0008 t

Pt50

1,3850

$200…850

0,8+0,001 t

Pt100

$200…630

0,5+0,0008 t

50М

1,4280

$200…200

0,8+0,0005 t

100М

$200…200

0,5+0,0005 t

Cu50

1,4260

$50…200

0,8+0,0006 t

Cu100

$50…200

0,5+0,0006 t

Ni100

$60…180

0,4
