Метран620
301
УСТРОЙСТВО И РАБОТА ИНДИКАТОРА

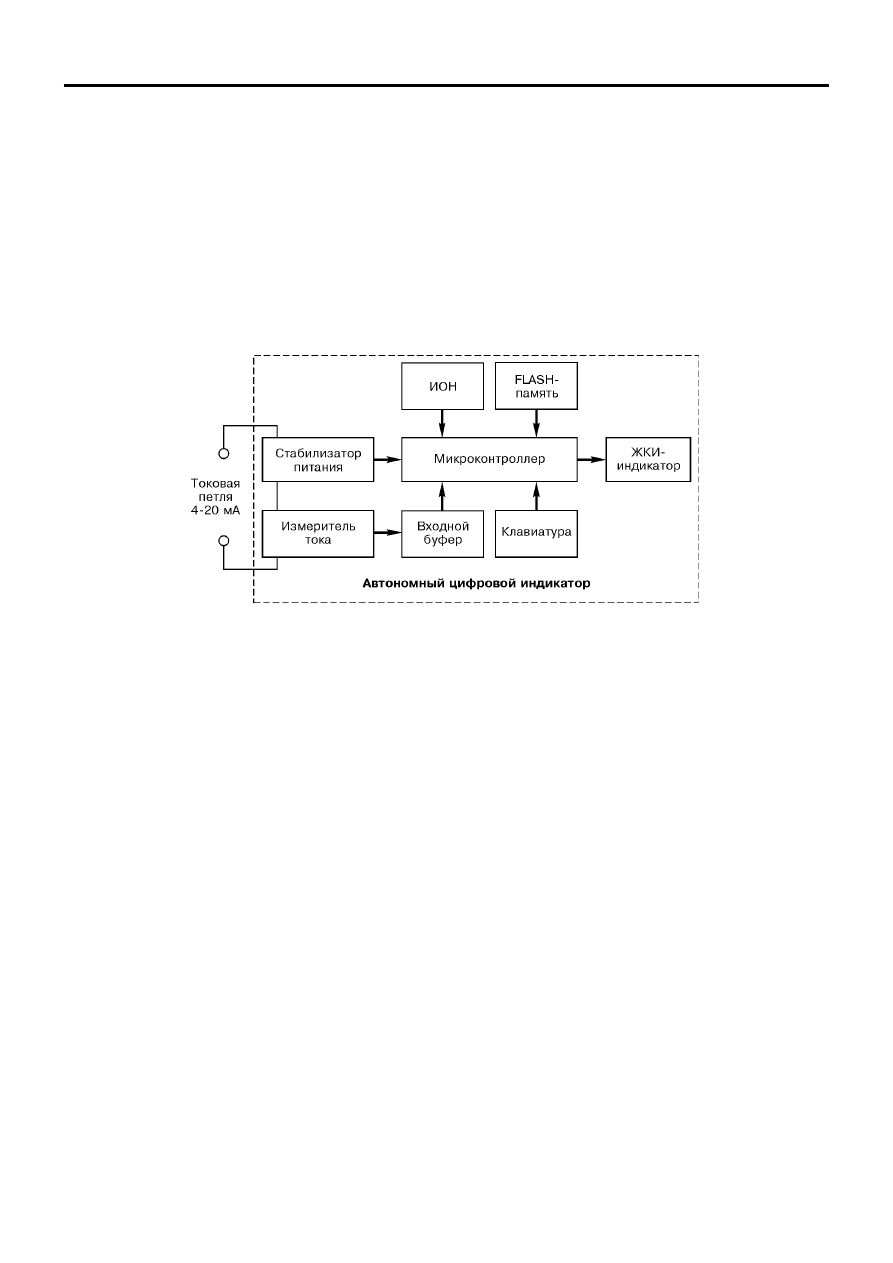

Индикатор, структурная схема которого приведена на
рис.1, состоит из следующих составных частей:
$ стабилизатор питания;
$ измеритель токового сигнала;
$ источник опорного напряжения (ИОН);
$ FLASH$память;
$ микроконтроллер;
$ входной буфер;
$ клавиатура;
$ жидкокристаллический индикатор.
Индикатор последовательно включается в токовый
контур 4$20 мА. Стабилизатор формирует питающее
напряжение схемы индикатора. Сигнал с измерителя тока
попадает на инвертирующий входной буфер. Источник
опорного напряжения формирует высокостабильное
напряжение для аналого$цифрового преобразователя (АЦП)
микроконтроллера, являющегося основной частью индикатора.
Функции микроконтроллера:
$ управляет процессом измерения аналогового сигнала,
$ выполняет цифровую обработку сигнала,
$ формирует импульсы управления ЖКИ,
$ обрабатывает сигналы с кнопок.
Для сохранения настроек и калибровочных
коэффициентов используется энергонезависимая FLASH$
память. Кнопки управления позволяют настраивать и
калибровать индикатор.
Рис.1. Структурная схема индикатора.
ОБЕСПЕЧЕНИЕ
ВЗРЫВОЗАЩИЩЕННОСТИ ИНДИКАТОРА
Обеспечение взрывозащищенности достигается за
счет:
$ ограничения тока и напряжения в электрических
цепях индикатора до искробезопасных значений введением в
схему токоограничительных резисторов и ограничительных
стабилитронов, защищающих все внешние линии;
$ нанесения на корпус металлизированного
антистатического покрытия.
Для защиты элементов от перегрузок используется
предохранитель, разрывающий токовую цепь при протекании
по ней максимально возможного тока.
ИНДИКАЦИЯ
Для отображения информации используется
жидкокристаллический индикатор на 3,5 десятичных разряда с
возможностью индикации:
$ давления или температуры $ текущего значения в
выбранных единицах измерения;
$ размерности физической величины измеряемого
параметра $ Па, кПа, МПа, кгс/см
2
, кгс/м
2
, °С;
$ индикационной шкалы, отображающей проценты от
диапазона изменения выходного сигнала с дискретностью не
более 5%.
Индикатор имеет два кнопочных переключателя,
которые обеспечивают настройку и калибровку параметров:
$ установку нижнего и верхнего пределов измерений;
$ выбор единиц измерения;
$ калибровку нижнего и верхнего пределов измерений.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
Питание индикатора осуществляется от токовой петли
датчика, напряжение питания не превышает 4 В
Относительная погрешность индикации текущего значения
измеряемой величины ±0,5%
Дополнительная температурная погрешность индикации не
превышает ±0,2% на каждые 10°С в диапазоне температур от
минус 40 до плюс 70°С
Способ монтажа:
$ с помощью кронштейнов (крепежных пластин);
$ на рейке DIN.
Максимальный диаметр подключаемого к индикатору кабеля
7 мм, максимальное сечение проводников кабеля 1,5 мм
2

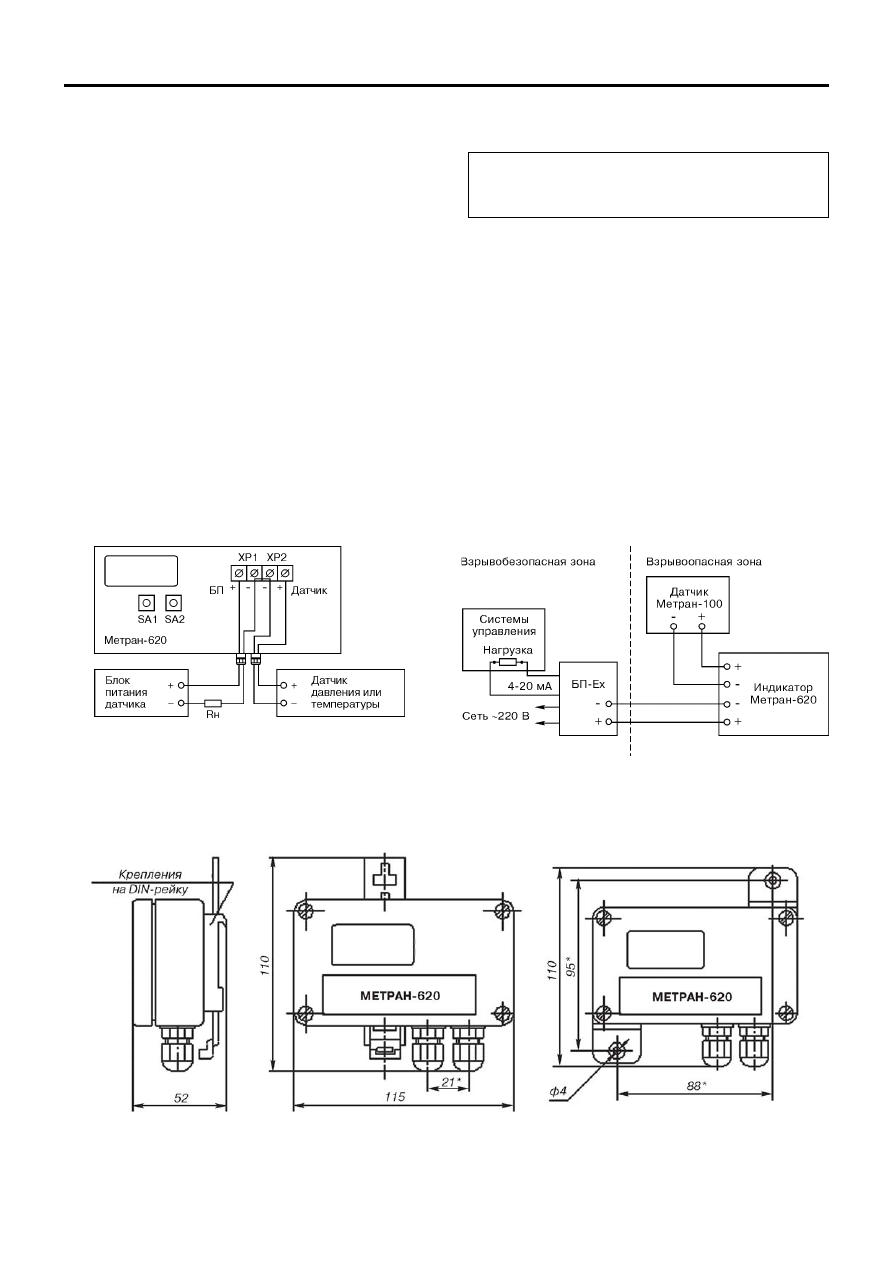

Габаритные размеры индикатора представлены на рис.4
Масса не более 0,2 кг
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Индикатор имеет исполнение У категории
размещения 2 по ГОСТ 15150, но для работы при температуре
окружающей среды от минус 40 до плюс 70°С и относительной
влажности 95% при температуре 35°С.
Индикатор устойчив к воздействию внешнего
переменного магнитного поля напряженностью 400 А/м
частотой 50 Гц и постоянного магнитного поля напряженностью
до 400 А/м. Корпус индикатора выполнен из пластика
(поликарбонат) и имеет степень защиты IP65 по ГОСТ 14254.
Подключение соединительных проводов к индикатору
производится через сальниковые вводы со степенью защиты
IP65.
Корпус индикатора Ex$исполнения имеет
металлизированное покрытие, соответствующее требованиям
ГОСТ Р 51330.0, не накапливающее зарядов статического
электричества.
