Метран700БВП

293

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ



Варианты исполнений барьеров приведены в табл.1.

Таблица 1

Варианты исполнений барьеров

Количество

защищаемых линий

Монтаж барьера

Вариант подключения

линии связи

Метран$700$БВП$42$1$C

2

На датчике cерии Метран,

кроме датчика Метран$55

Сальниковый ввод (С)

Метран$700$БВП$05$1$C

4

Метран$700$БВП$42$1$ШР

2

Штепсельный разъем (ШР)

Метран$700$БВП$05$1$ШР

4

Метран$700$БВП$42$2$ШР

2

На скобе $ для защиты

функциональной

и вторичной аппаратуры

(Ф и ВА)

ШР (2 шт.)

Метран$700$БВП$05$2$ШР

4

Метран$700$БВП$42$2$ШР1

2

ШР

Метран$700$БВП$05$2$ШР1

4

Метран$700$БВП$42$3$C

2

На датчике Метран$55

С

Метран$700$БВП$05$3$C

4

Метран$700$БВП$42$3$ШР

2

ШР

Метран$700$БВП$05$3$ШР

4

Метран$700$БВП$42$Exd$С

2

На датчике серии Метран

С

Метран$700$БВП$05$Exd$С

4



Барьер выдерживает воздействие испытательных импульсов "1,2/50", амплитудой 6 кВ по ГОСТ 1516.2 (1ЕЕ801/5), однократного

импульса тока 5000 А длительностью 20 мкс, при этом обеспечивает  остаточное напряжение каждого провода с выхода барьера
относительно корпуса не более 100 В



Сопротивление каждого провода линии связи между входом и выходом барьера не превышает 4 Ом

ОСНОВНЫЕ ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ЛИНИИ СВЯЗИ

Для  обеспечения надежной работы барьера в

нормальном рабочем режиме (при отсутствии наводок на линию
связи от ударов молний, работы мощного электрооборудования и
т.п.) линия связи должна удовлетворять следующим требованиям:

 максимально допускаемое постоянное рабочее напряжение

$ между проводами линии связи не должно превышать 80 В;
$ между каждым  проводом линии связи и корпусом барьера не
должно превышать 50 В;

 рабочий ток в каждом проводе линии связи не должен превышать

100 мА.

ВЗРЫВОЗАЩИЩЕННОСТЬ БАРЬЕРА



Вид взрывозащиты "взрывонепроницаемая оболочка",

маркировка взрывозащиты 1ExdmIIBT4/Н

2

ПОРЯДОК РАБОТЫ

Для эффективной защиты датчиков барьер должен

устанавливаться со стороны линии связи, подверженной
наводкам. Барьер устанавливается непосредственно на
датчике. Корпус барьера в полевых условиях должен быть
соединен отдельной шиной (проводом) с защитным
заземлением или с физической землей.

При необходимости защиты функциональной (блоки

питания, барьеры искрозащиты) и вторичной аппаратуры
(показывающие и регистрирующие приборы) используется
дополнительно еще один барьер $ при 2$х$проводной линии
связи и два барьера $ при  4$х$проводной линии связи. Монтаж
барьеров осуществляется в непосредственной близости от
защищаемой аппаратуры (см.рис.9 барьера со скобой), при
этом подключение производится со стороны Ф и ВА с помощью
штепсельного разъема (ШР). Со стороны линии связи
подключение осуществляется либо с помощью ШР $
исполнение Метран$700$42(05)$2$ШР, либо с помощью
сальникового ввода $ исполнение Метран$700$42(05)$2$ШР1.

УСЛОВИЯ ЭКСПЛУАТАЦИИ



Климатическое исполнение У2 по ГОСТ 15150, но для работы

при температуре окружающей среды от 42 до 70°С,
относительной влажности (95±3)% при температуре 35°С



По устойчивости к механическим воздействиям барьеры

соответствуют группе V3 по ГОСТ 12997



Степень защиты барьеров от воздействия пыли и воды IP 65

по ГОСТ 14254

294

Метран700БВП

КОМПЛЕКТ ПОСТАВКИ

Таблица 2

Наименование

Количество

Примечание

Барьер высокого потенциала Метран$700$БВП.

1 шт.

Базовый комплект

Паспорт СПГК 5150.000.00ПС или СПГК 5154.000.00ПС

1 экз.

Розетка 2РМТ

1 шт.

Для исполнений:
Метран$700$БВП$42$1$ШР
Метран$700$БВП$05$1$ШР
Метран$700$БВП$42$3$ШР
Метран$700$БВП$05$3$ШР

Комплект
монтажных частей

Скоба

1 шт.

Для исполнений:
Метран$700$БВП$05$2$ШР (ШР1)
Метран$700$БВП$42$2$ШР (ШР1)

Шайба

6 шт.

Винт М6

1 шт.

Винт М4

2 шт.

Гайка М4

2 шт.

Розетка 2РМТ

2 шт. (1 шт.)

НАДЕЖНОСТЬ

Средний срок службы барьера $ не менее 12 лет.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийные обязательства $ в течение 36 месяцев

со дня ввода в эксплуатацию.

ПРИМЕР ЗАПИСИ БАРЬЕРА ПРИ ЗАКАЗЕ

Метран700БВП    42    1    ШР    M20    КМЧ

1. Тип.
2. Код выходного сигнала датчика, подсоединяемого к барьеру:

42 $ выходной сигнал 4$20, 20$4 мА;
05 $ выходной сигнал 0$5, 5$0, 0$20, 20$0 мА.

3. Код варианта крепления барьера:

1 $ на датчике, кроме Метран$55;
3 $ на датчике Метран$55.

4. Вариант подключения кабеля линии связи к барьеру:

С $ через сальниковый ввод;
ШР $ через разъем ШР14 (2РМГ14Б4Ш12Е2Б).

5. Вариант штуцерного соединения при креплении барьера к датчику:

М20 $ штуцерное соединение М20х1,5;
М16 $ штуцерное соединение М16х1,5.
По спецзаказу допускается изготовление штуцерного соединения М20х1.

6. Комплект монтажных частей (только для исполнений с ШР, табл.2).

Метран700БВП    42    2    ШР    КМЧ

1. Тип.
2. Код выходного сигнала датчика:

42 $ выходной сигнал 4$20, 20$4 мА;
05 $ выходной сигнал 0$5, 5$0, 0$20, 20$0 мА.

3. Код варианта крепления барьера:

2 $ со стороны вторичных приборов и источников питания.

4. Вариант подключения кабелей к барьеру:

ШР $ через два разъема ШР14:

один $ со стороны линии связи;
один $ со стороны вторичных приборов и источника питания;

ШР1  $ через разъем ШР14 со стороны вторичных приборов и источника питания, и через сальниковый ввод со

стороны линии связи.

5. Комплект монтажных частей (табл.2).

1

2

3

4

5

1

2

3

4

5

6

Метран700БВП

295

Метран700БВП    42    Exd    C

1. Тип барьера.
2. Код выходного сигнала датчика:

42 $ выходной сигнал 4$20, 20$4 мА;
05 $ выходной сигнал 0$5, 5$0, 0$20, 20$0 мА.

3. Код взрывозащищенного исполнения барьера:

Exd

4. Вариант подключения кабеля линии связи к барьеру:

С $ через сальниковый ввод*.

* Внимание! Не предназначен для подключения к датчиками Метран$100, Метран$55АП с исполнением сальникового ввода

С2 с бронированным кабелем.

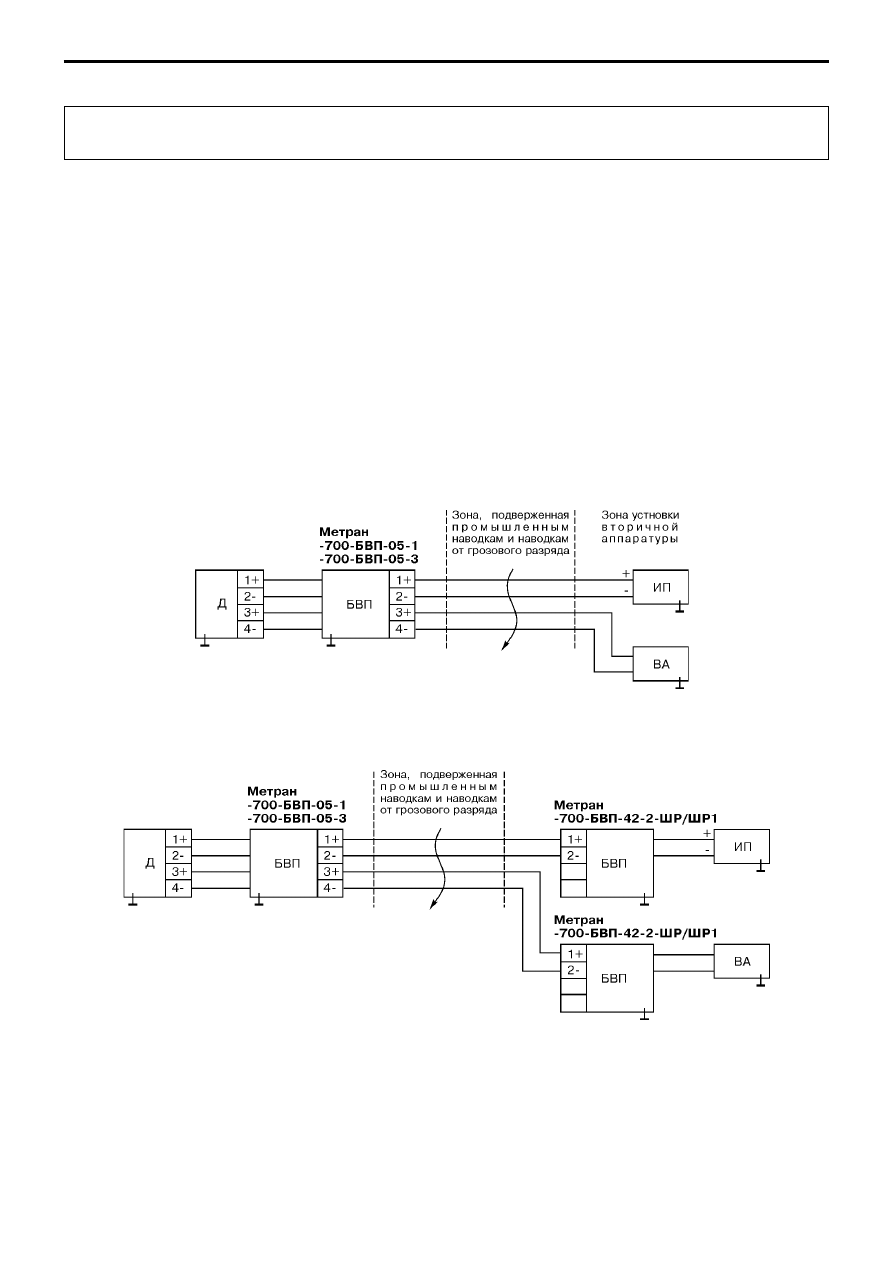

Рис.1. Защита датчика обыкновенного исполнения при 4хпроводной линии связи.

ИП и ВА не защищены.

СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ БАРЬЕРА МЕТРАН700БВП С ДАТЧИКОМ

Сокращения, принятые в схемах:
БВП $ барьер высокого потенциала Метран$700$БВП;
Д $ датчик давления;
ИП $ источник питания;
ВА $ вторичная аппаратура.

Рис.2. Защита датчика обыкновенного исполнения, ИП и ВА

при 4хпроводной линии связи с помощью 3х барьеров.

1

2

3

4

296

Метран700БВП

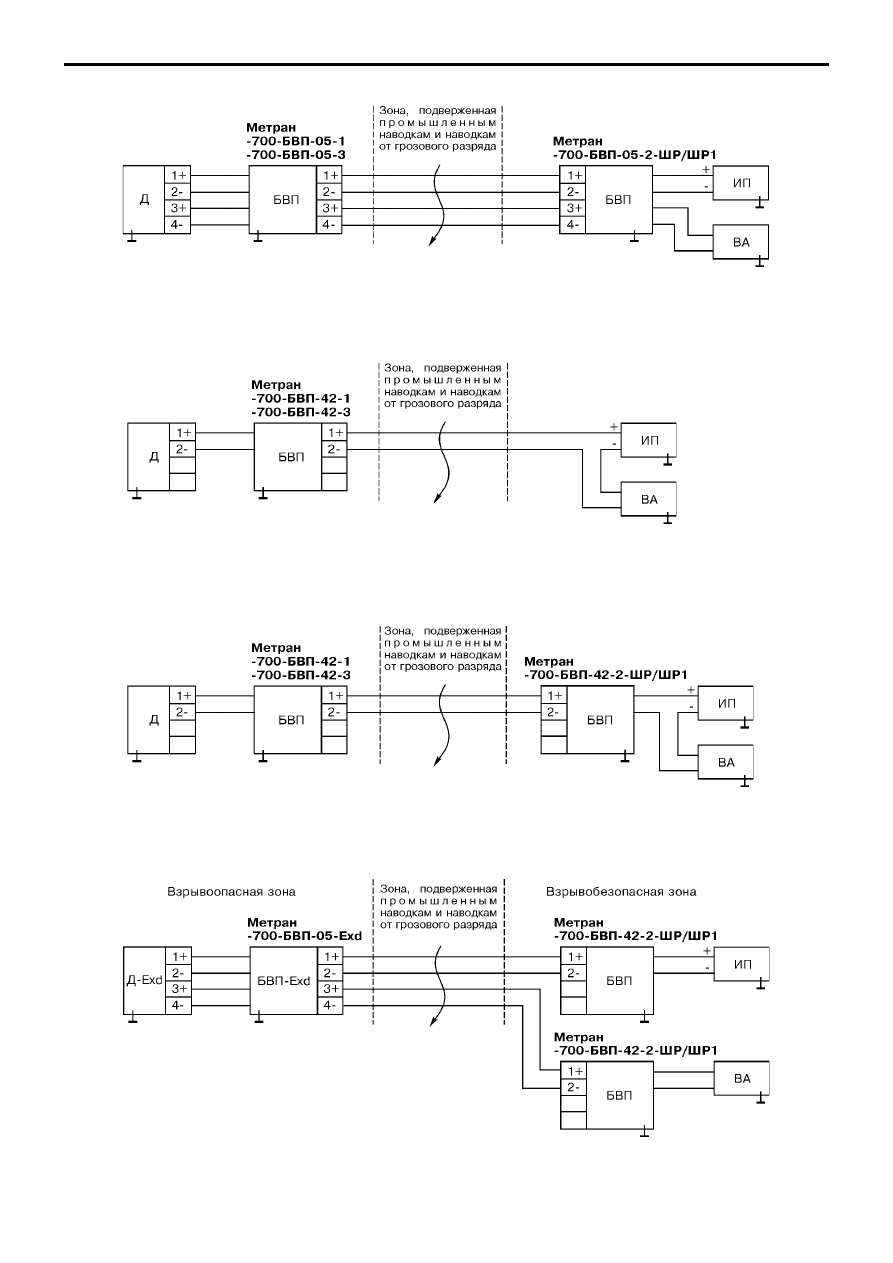

Рис.4. Защита датчика обыкновенного исполнения

при 2хпроводной линии связи, ИП и ВА не защищены.

Рис.5. Защита датчика, ИП и ВА

при 2хпроводной линии связи с помощью 2х барьеров.

Рис.3. Защита датчика обыкновенного исполнения, ИП и ВА

при 4хпроводной линии связи с помощью 2х барьеров.

Рис.6. Защита датчика исполнения Ехd, ИП и ВА

при 4хпроводной линии связи c помощью 3х барьеров.
