Средства измерений для автоматизации «Метран» (датчики давления) - часть 73

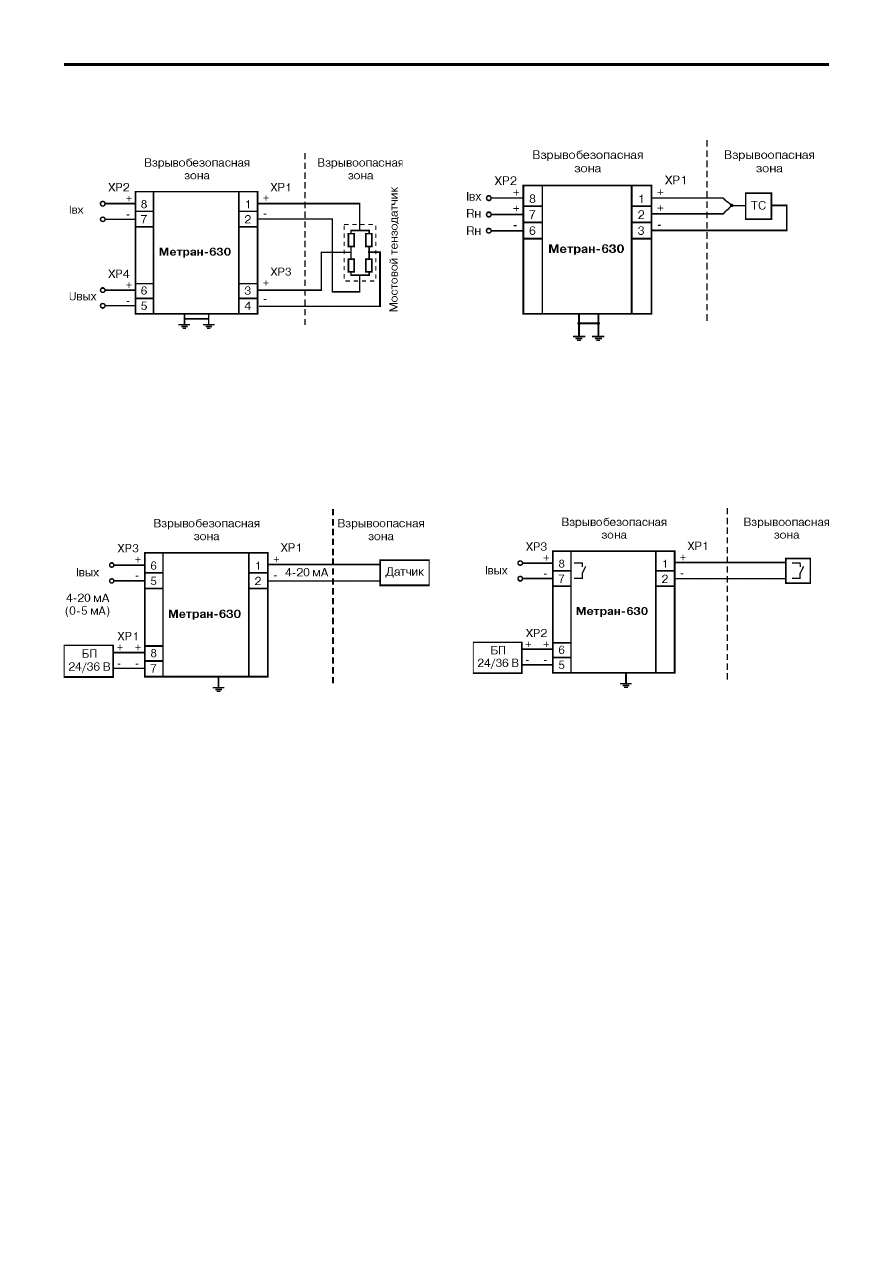

Метран630
289
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Для пассивных барьеров:
Метран630101
1. Тип барьера.
Для активных барьеров:
Метран630201 420 мА 24 В
1. Тип барьера.
2. Выходной сигнал по цепи нагрузки (0$5, 0$20 или 4$20 мА),
кроме Метран$630$205,$206, $213.
3. Напряжение питания (только для барьеров Метран$630$201,$
203,$205,206 (24 или 36 В)).
Заземление: для барьеров с уровнем взрывозащиты "ia" должно быть выполнено обязательное требование подключения их
к специальной (отдельной) низкоомной шине заземления с сопротивлением не более 1 Ом. Для барьеров с уровнем взрывозащиты
"ib" допускается подключение к глухозаземленной нейтрали с сопротивлением шины заземления не более 4 Ом.
ДРУГИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАРЬЕРОВ МЕТРАН630
Таблица 3
Наименование технической характеристики
Значение
Примечание
Напряжение на искробезопасных входах, В, не более
22
15,3
Метран$630$201, $202, $214 (при 4 мА)*
Метран$630$201, $202, $214 (при 20 мА)*
Входной управляющий сигнал со стороны
искроопасных клемм, мА / входное сопротивление,
Ом, не более
0$5/400
0$20/100
Метран$630$203, $204, $212 (Rвх.ЭП или
Rвх. ЭПП не более 600 Ом)
Сопротивление нагрузки выходных невзрывозащищенных
цепей, кОм, не более
0$1,0
0$0,9
0$2,5
Метран$630$201, $202 (0$20, 4$20 мА)
Метран$630$201 (24В)
Метран$630$201, $202 (0$5 мА)
Параметры контактов реле:
$ напряжение коммутации, В, не более
$ коммутируемый ток, мА, не более
220
1000
Метран$630$205, $206, $213
* 4 и 20 мА $ предельные значения входного сигнала.
Основная допускаемая погрешность преобразования (передачи) входного сигнала ±0,1% от диапазона изменения выходного
сигнала
Изменение значения выходного сигнала, при изменении температуры на каждые 10°С, не превышает ±0,1% для Метран $630$201,
$202, $214 и ±0,25% для Метран$630$203, $204, $212
Барьеры устанавливаются вне взрывоопасных зон помещений
Барьеры относятся к неразборным изделиям
Способ монтажа $ на рейке DIN

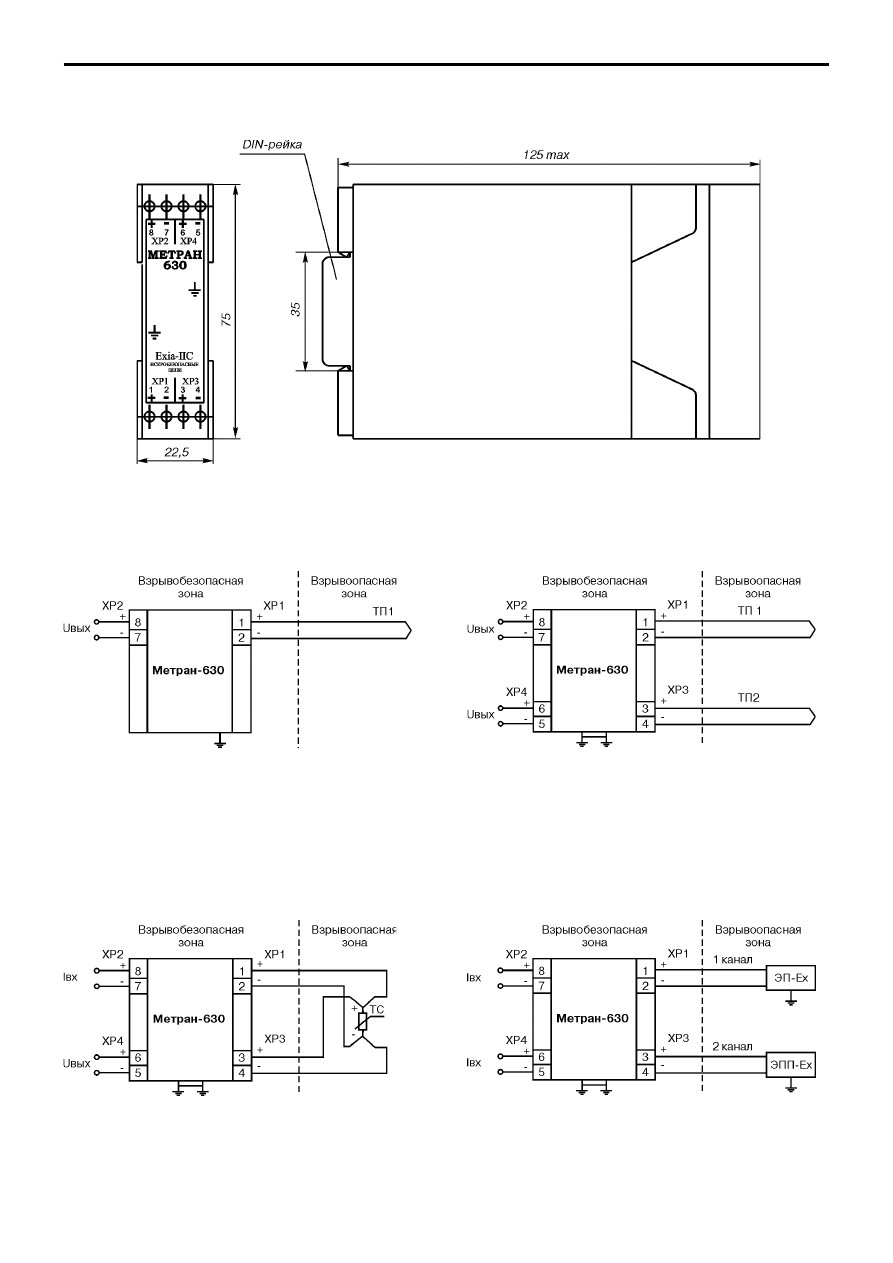

Габаритные размеры 22,5x75x125 мм
Масса барьера $ не более 100 г
ЭНЕРГОПОТРЕБЛЕНИЕ
Питание активных барьеров осуществляется
напряжением постоянного тока:
(24±2,4) В или (36±3,6) В Метран$630$201, $203, $205;
(24±2,4) В Метран$630$211, $212, $213;
(36±3,6) В Метран$630$202, $204, $206, $ 214.
Мощность, потребляемая активными барьерами, не
более 2,0 ВА.
Номинальный ток потребления активных барьеров:
$ не более 56 мА при питании барьеров напряжением
(36±3,6) В;
$ не более 84 мА при питании (24±2,4) В.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Барьеры по устойчивости к климатическим
воздействиям соответствуют исполнению УХЛ категории 3 по
ГОСТ 15150, группы исполнения С3 по ГОСТ 12997, но для
работы при температуре от $10 до 60°С.
По защищенности от воздействия окружающей среды
барьеры соответствуют исполнению IP 30 по ГОСТ 14254.
НАДЕЖНОСТЬ
Наработка на отказ $ 120000 ч.
Средний срок службы $ 12 лет.
