Подшипники cо встроенными

датчиками

Подшипники SKF cо встроенными датчиками ............................................................   958

Радиальные шарикоподшипники класса SKF Explorer .................................................................  959

Блоки активного датчика ...................................................................................................................  959

Подшипники cо встроенными датчиками – основные сведения ..................................   960

Конструкция .........................................................................................................................................  960

Размеры ................................................................................................................................................  961

Допуски подшипника .........................................................................................................................  961

Внутренний зазор подшипника .........................................................................................................  961

Допустимые скорости .........................................................................................................................  961

Диапазон рабочих температур ..........................................................................................................  961

Характеристики электронного интерфейса ....................................................................................  961

Электромагнитная совместимость ....................................................................................................  962

Выбор размера подшипников cо встроенным датчиком ..............................................   962

Применение подшипников cо встроенным датчиком ..................................................   962

Радиальная фиксация ........................................................................................................................  962

Осевая фиксация .................................................................................................................................  962

Монтаж......................................................................................................................   963

Смазывание и техобслуживание ................................................................................   963

Таблица изделий .......................................................................................................   964

957

Подшипники cо встроенными датчиками

Точная информация о перемещении вращаю­

щихся или движущихся поступально деталей

имеет решающее значение для многих отрас­

лей машиностроения. Точность управления

движением приобретает все большее значение

по мере того, как возрастает необходимость

автоматизации различного рода процессов.

Кроме того, потребность в более легких и прос­

тых конструкциях диктует необходимость интег­

рального подхода к решению этой проблемы

(

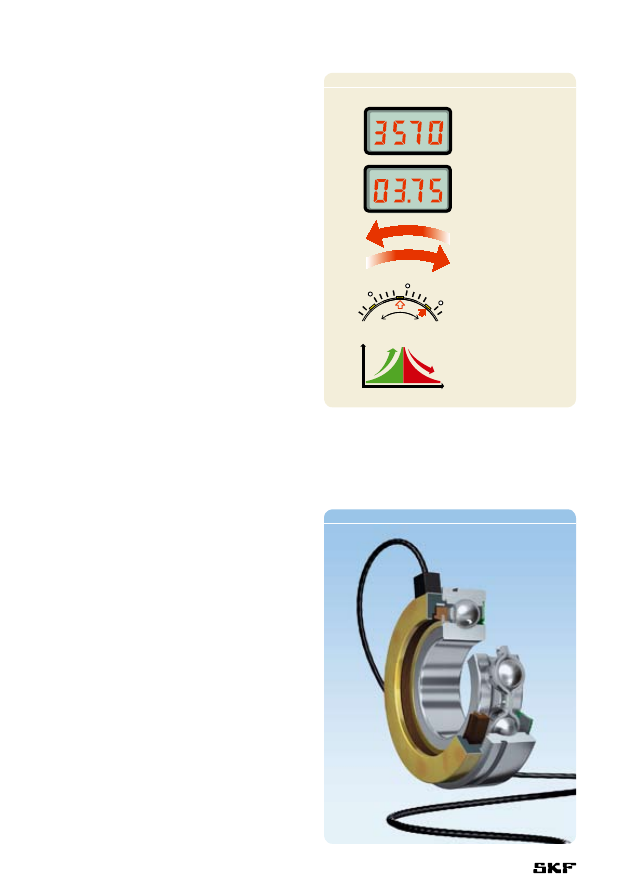

† рис. 1), например, путем создания под­

шипников cо встроенным датчиком, которые

позволяют регистрировать:

1. количество оборотов в минуту.

2. скорость.

3. направление вращения.

4. относительное положение.

5. ускорение или замедление.

Подшипники SKF со

встроенными датчиками

Подшипники cо встроенными датчиками

(

† рис. 2) представляют собой мехатронные

детали машин, которые объединяют области

сенсорной и подшипниковой техники. В сущ­

ности они являются идеальным сочетанием

универсального шарикоподшипника и датчи­

ка, защищенных от внешнего воздействия.

Корпус датчика, импульсное кольцо и подшип­

ник механически соединены друг c другом,

образуя единый и готовый к монтажу узел.

Компания SKF разработала и запатентовала

подшипники cо встроенными датчиками,

которые отличаются простотой и надежностью

конструкции, и состоят из:

•  радиального шарикоподшипника класса

SKF Explorer и

•  блока активного датчика SKF.

Подшипники cо встроенным датчиком специаль­

но предназначены для работы в качестве диск­

ретных шифраторов для задач управления

работой электродвигателей и/или машин и меха­

низмов. Они специально адаптированы для

работы в асинхронных электродвигателях

и обеспечивают компактное и надежное кодиро­

вание для самых требовательных систем управ­

ления. Эти подшипники предназначены для

эксплуатации с вращающимся внутренним

NT





Pис. 1

Количество оборотов

в минуту

Линейная скорость

Направление

вращения

Относительное

положение

Ускорение или

замедление

NT







NT





Pис. 2

кольцом и неподвижным наружным кольцом.

По заказу могут изготавливаться подшипники

cо встроенным датчиком для работы с непод­

вижным внутренним кольцом и вращающимся

наружным кольцом, например, для работы

958

в конвейерных системах. По данному вопросу

просим обращаться в техническую службу SKF.

Радиальные шарикоподшипники

класса SKF Explorer

Однорядные радиальные шарикоподшипники

SKF Explorer пригодны для высоких частот вра­

щения и отличаются высокой надежностью. Они

способны воспринимать не только значительные

радиальные, но и осевые нагрузки и обеспечи­

вают двухстороннюю осевую фиксацию положе­

ния вала. Кроме того, они отличаются высокой

точностью, имеют низкий уровень шума и малое

трение. Благодаря надежным уплотнениям

и заполнению пластичной смазкой, эти подшип­

ники не требуют техобслуживания в течение

всего срока службы.

Блоки активных датчиков

Подшипник со встроенным датчиком включает

активный датчик компактной и прочной конст­

рукции, который по своим функциональным

возможностям приближается к функциям инкре­

ментного шифратора. Он обеспечивает точное

измерение скорости вращения практически до

нулевой скорости. Его главными деталями

являются импульсное кольцо, корпус датчика

и соединительный кабель.

Композитное магнитное импульсное кольцо

крепится к внутреннему кольцу подшипника.

В зависимости от размера подшипника оно

разделено на определенное количество

северных и южных полюсов. Количество

импульсов за один оборот, как правило, нахо­

дится в пределах от 32 до 80.

Корпус датчика крепится к наружному кольцу

подшипника способом, запатентованным SKF.

Корпус датчика имеет два чувствительных

элемента, способных определять направление

вращения. Два датчика, установленных в кор­

пусе, смещены относительно друг друга. Их

миниатюрные интегральные платы вмещают не

только датчики Холла, используемые в качестве

активного элемента, но и электронные блоки

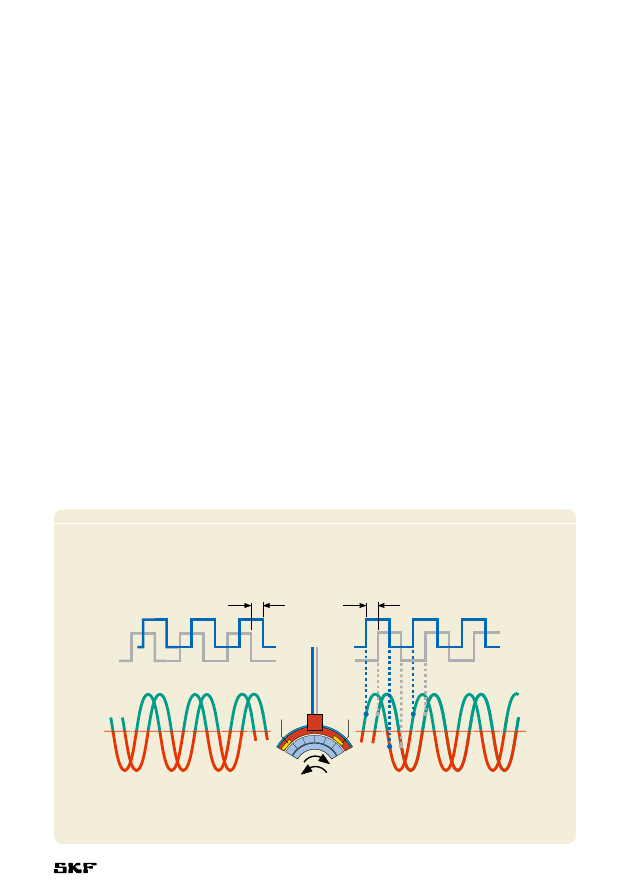

усиления и преобразования сигнала. Аналого­

вый синусоидальный сигнал, поступающий от

датчика Холла, усиливается и преобразуется

в прямоугольные импульсы триггером Шмитта

(

† рис. 3). Направление вращения определя­

ется по фазе сигнала.

Кроме того, эти два датчика передают двой­

ное количество импульсов, например 128

импульсов за один оборот по сравнению с 64

импульсами для стандартного подшипника.

Максимальная точность измерения соответ­

Pис. 3

"

#

#

"

"

/

4

/

/

4

4

#

по часовой стрелке B, A

датчик

датчик

против часовой стрелки A, B

вращение

внутреннего

кольца

959
