Подшипники и

подшипниковые узлы для

высоких температур

Радиальные шарикоподшипники для высоких температур ........................................   923

Подшипники типа VA201 общего назначения ................................................................................  923

Подшипники типа 2Z/VA201 с защитными шайбами ....................................................................  923

Подшипники типа 2Z/VA208 для повышенных требований ........................................................  923

Подшипники типа 2Z/VA228 для экстремальных температур .....................................................  924

Подшипники типа 2Z/VA216 для агрессивной среды ...................................................................  924

Подшипники типа Y для высоких температур .............................................................   924

Подшипники типа Y VA201 и VA228 .................................................................................................  924

Подшипниковые узлы типа Y для высоких температур ...............................................   925

Подшипники – основные сведения ............................................................................   926

Размеры ................................................................................................................................................  926

Допуски ................................................................................................................................................  926

Внутренний зазор ................................................................................................................................  926

Перекос .................................................................................................................................................  926

Скорости ...............................................................................................................................................  927

Конструкция сопряженных деталей ...........................................................................   927

Выбор размера подшипника ......................................................................................   928

Техническое обслуживание ........................................................................................   929

Дополнительная информация ...................................................................................   929

Таблицы изделий ......................................................................................................   930

Однорядные радиальные шарикоподшипники для высоких температур ..................................  930

Подшипники типа Y для высоких температур со стопорным винтом для метрических валов .  934

Подшипники типа Y для высоких температур со стопорным винтом для дюймовых валов .....  935

Подшипниковые узлы типа Y с литым стационарным корпусом для высоких температур

и метрических валов ...........................................................................................................................  936

Подшипниковые узлы типа Y с литым стационарным корпусом для дюймовых валов ............  937

Подшипниковые узлы типа Y с литым фланцевым квадратным корпусом для высоких

температур и метрических валов ......................................................................................................  938

Подшипниковые узлы типа Y с литым фланцевым квадратным корпусом для высоких

температур и дюймовых валов .........................................................................................................  939

Подшипниковые узлы типа Y с литым фланцевым овальным корпусом для высоких

температур и метрических валов ......................................................................................................  940

Подшипниковые узлы типа Y с литым фланцевым овальным корпусом для высоких

температур и дюймовых валов .........................................................................................................  941

921

Подшипники и подшипниковые узлы для высоких температур

Для подшипниковых узлов, работающих

в условиях экстремальных температур в интер-

вале от –150 до +350 °C или подвергающихся

воздействию резких перепадов температур,

например, в печных вагонетках, печах или

конвейерных системах лакокрасочного обору-

дования, обычные подшипники качения не

пригодны. Поэтому фирма SKF разработала

высокотемпературные подшипники следую-

щих типов:

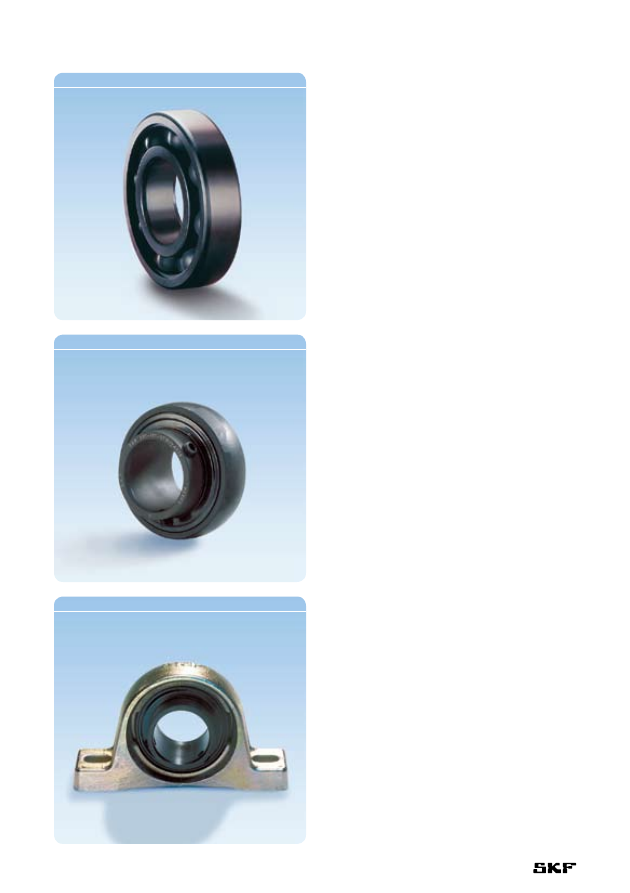

•  радиальные шарикоподшипники

(

† рис. 1)

•  шарикоподшипники типа Y (

† рис. 2)

•  подшипниковые узлы типа Y с литыми

стационарными корпусами (

† рис. 3)

•  подшипниковые узлы с фланцевыми

корпусами,

которые удовлетворяют самым различным

техническим требованиям по

•  снижению эксплуатационных затрат

•  продлению срока службы подшипников

без техобслуживания

•  и высокой эксплуатационной надежности

в условиях широкого интервала рабочих

температур и даже в тяжелых условиях

эксплуатации. Подшипники и подшипниковые

узлы для высоких температур, включенные

в стандартный ассортимент SKF, описаны ниже

и приведены в соответствующих таблицах

изделий. По специальному заказу могут

изготавливаться подшипники для экстре-

мально низких или высоких температур, особо

прочная конструкция которых удовлетворяет

конкретным требованиям заказчика. Для

оформления заказа на такие изделия повы-

шенной прочности просим обращаться

в техническую службу SKF.

Pис. 1

Pис. 2

Pис. 3

922

Радиальные шарикоподшип-

ники для высоких температур

Конструкция радиальных шарикоподшипни-

ков для высоких, а также низких температур

ничем не отличается от конструкции соответст-

вующих стандартных однорядных радиальных

шарикоподшипников. Они не имеют пазов для

ввода шариков и, помимо радиальных нагрузок,

способны воспринимать умеренные осевые

нагрузки. Особенности этих подшипников за-

ключаются в большом радиальном внутреннем

зазоре и специальных сепараторах. Большой

зазор в четыре раза больше зазора C5 и препя-

тствует заклиниванию подшипников даже при

быстром остывании. Все поверхности подшип-

ников и защитных шайб имеют покрытие

фосфатом марганца, что обеспечивает защиту

от коррозии и улучшает ходовые качества под-

шипников.

Радиальные шарикоподшипники SKF для

высоких температур имеют цилиндрическое

отверстие и могут поставляться в пяти вариан-

тах исполнения, которые приведены ниже.

Подшипники типа VA201 общего

назначения

Подшипники типа VA201 (

† рис. 4a) не имеют

уплотнений и снабжены штампованным сталь-

ным сепаратором. В качестве смазки исполь-

зуется смесь полиалкиленгликоля и графита,

пригодная для температур от –40 до +250 °C.

При температурах свыше +200 °С применяется

в основном твердая смазка.

Подшипники типа 2Z/VA201 с

защитными шайбами

Конструкция подшипников типа 2Z/VA201

(

† рис. 4b) аналогична конструкции под-

шипников типа VA201, за исключением того,

что они имеют защитные шайбы для предотв-

ращения попадания твердых загрязняющих

частиц. Кроме того, эти подшипники запол-

нены двойным количеством полиалкиленгли-

колевой/графитовой смазки по сравнению

с открытыми подшипниками.

Примечание

Подшипники 2Z/VA201 не рекомендуется

использовать в комбинированных узлах и

механизмах, которые не только вращаются,

но и совершают другие виды движений.

Подшипники типа 2Z/VA208 для

высоких температур

Эти подшипники (

† рис. 4c) имеют сегментный

графитовый сепаратор и могут эксплуатиро-

ваться при температурах от –150 до +350 °C.

Сегменты служат для разделения шариков,

а также для обеспечения необходимого смазы-

вания. Подшипники снабжены двумя защит-

ными шайбами, которые обеспечивают осевое

направление сегментов сепаратора и предотвра-

щают проникновение твердых загрязняющих

частиц. Мельчайшие частицы графитового

порошка, выделяемые при вращении сепара-

тора, обеспечивают достаточное смазывание

подшипника.

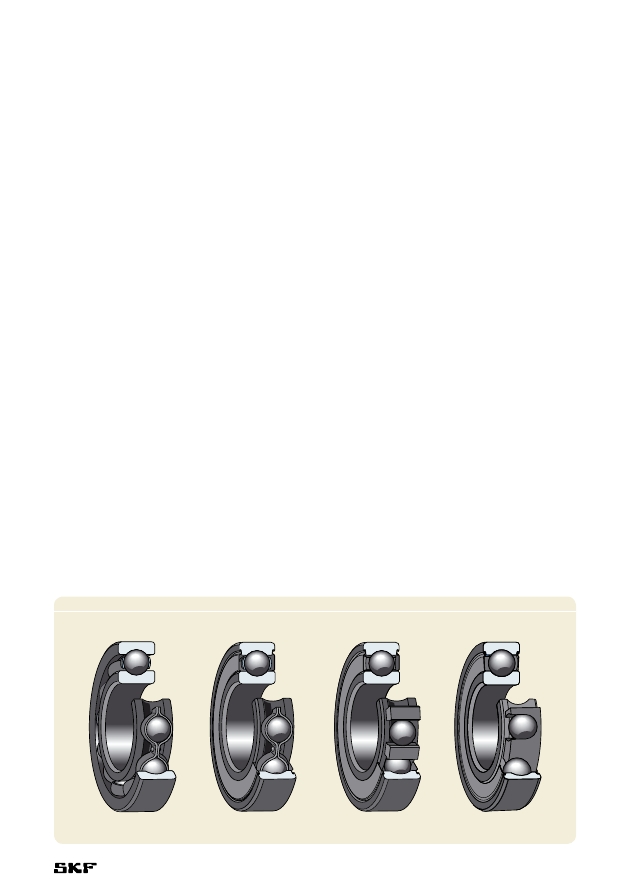

Pис. 4



a

b

c

d
