Гибридные подшипники

Сепараторы

В зависимости от размера гибридные радиаль-

ные шарикоподшипники могут быть снабжены

•  литым сепаратором из стеклонаполненного

полиамида 6,6, центрируемым по шарикам,

суффикс TN9 (

† рис. 3a)

•  штампованным и клепанным сепаратором из

листовой стали (

† рис. 3b).

Гибридные подшипники с сепараторами из

полиамида 6,6 могут работать при темпера-

турах до +120 °C.

Минимальная нагрузка

Для удовлетворительной работы гибридных

радиальных подшипников, равно как и всех

других типов подшипников качения, они

постоянно должны находиться под воздейст-

вием определенной минимальной нагрузки.

По этому вопросу просим обратиться к разделу

«Минимальная нагрузка» главы «Радиальные

шарикоподшипники» на стр. 298.

Однако, в целом гибридные подшипники

более устойчивы к повреждениям дорожек

качения, вызываемым проскальзыванием

шариков в результате недостаточного нагруже-

ния подшипника. Благодаря этому свойству

они могут с успехом использоваться в под-

шипниковых узлах, испытывающих различные

циклические нагрузки, включая недостаточное

нагружение.

Осевой преднатяг

Чтобы уменьшить уровень шума и обеспечить

высокую скорость вращения подшипников,

в подшипниковом узле, состоящем из двух

гибридных радиальных подшипников, можно

создать осевой преднатяг. Один из простейших

способов создания осевого преднатяга –

с помощью «пакетов» пружин – описан в раз-

деле «Преднатяг с помощью пружин» на

стр. 216. Рекомендуемые методы расчета

величин осевого преднатяга приведены в дан-

ном разделе. Дополнительная информация

представлена в разделе «Преднатяг

подшипника» на стр. 206.

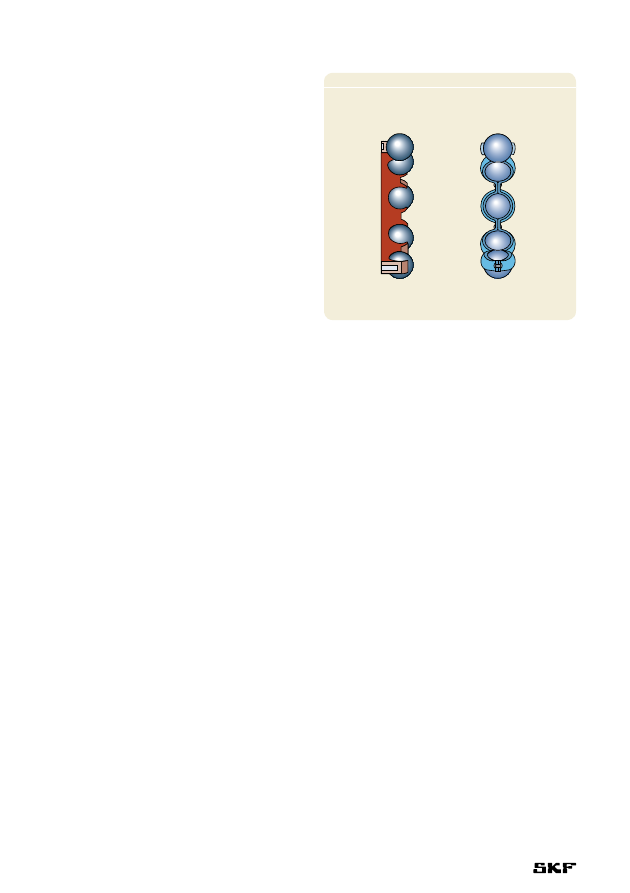

Pис. 3



a

b

Осевая грузоподъемность

Если на гибридные радиальные шарикопод-

шипники действует только осевая нагрузка,

то величина этой осевой нагрузки, как правило,

не должна превышать величину 0,5 C

0

. Осевая

нагрузка на малые подшипники (диаметр

отверстия до 12 мм) и подшипники легких

серий диаметра 0 не должна превышать 0,25

C

0

. Превышение допустимых осевых нагрузок

приводит к значительному сокращению срока

службы подшипника.

900

Эквивалентная динамическая

нагрузка на подшипник

P = F

r



где F

a

/F

r

 ≤ e

P = 0,46 F

r

 + Y F

a



где F

a

/F

r

 > e

Величины коэффициентов e и Y зависят от соот-

ношения foFa/Co, где fo -расчетный коэффи-

циент (

† таблицы изделий), F

a

 – осевая

составляющая нагрузки и С

0

 – статическая

грузоподъемность.

Кроме того, величины этих коэффициентов

зависят от величины радиального внутреннего

зазора. Для подшипников с увеличенным

внутренним зазором С3, монтируемых с обыч-

ными посадками, указанными в табл. 2, 4 и 5

на стр. 169 и 171, величины е и Y указаны

в табл. 3 ниже.

Эквивалентная статическая нагрузка

на подшипник

P

0

 = 0,6 F

r

 + 0,5 F

a

Если P

0

 < F

r

, следует использовать P

0

 = F

r

.

Быстроходность

Гибридные радиальные шарикоподшипники,

снабженные полимерным сепаратором, могут

эксплуатироваться на скоростях, превышаю-

щих частоты вращения цельностальных

подшипников. Предельные скорости вра-

щения, приведенные в таблицах изделий,

действительны для подшипников со стандарт-

ным сепаратором, уплотнением и пластичной

смазкой в соответствии с обозначением под-

шипника. Гибридные подшипники, снабжен-

ные сепаратором из полимера PEEK, могут

вращаться с более высокими скоростями и при

более высоких температурах. За дополни-

тельной информацией обращайтесь в техни-

ческую службу SKF.

Величины «номинальной чаcтоты враще-

ния», приведенные для подшипников с уплот-

нениями, действительны для открытых под-

шипников и демонстрируют скоростные

характеристики последних. Для подшипников

с уплотнениями приведенные в таблице

величины «предельных частот вращения»

не должны превышаться.

Поскольку гибридные подшипники велико-

лепно работают в условиях вибраций и кача-

тельных движений, использование специаль-

ных пластичных смазок или преднатягов для

этих условий, как правило, не требуется.

Свойства нитрида кремния

Свойства подшипникового нитрида кремния

(Si

3

N

4

) представлены в разделе «Материалы

для подшипников качения» на стр. 138.

Электроизоляционные свойства

Гибридные подшипники обеспечивают эффек-

тивную защиту пластичной смазки и дорожек

качения от повреждения в результате воздейст-

вия постоянного и переменного тока. Гибрид-

ный подшипник имеет очень высокое электри-

ческое сопротивление даже для тока сверхвы-

соких частот и обеспечивает идеальную защиту

зон контакта шариков/дорожек качения от

высокочастотных и пиковых токов. Для малых

подшипников с контактным уплотнением из

армированного листовой сталью бутадиен-

такрилнитрильного каучука (NBR) уровень

напряжения в момент появления дуги через

зону контакта уплотнения подшипника превы-

0,172

0,29

1,88

0,345

0,32

1,71

0,689

0,36

1,52

1,03

0,38

1,41

1,38

0,40

1,34

2,07

0,44

1,23

3,45

0,49

1,10

5,17

0,54

1,01

6,89

0,54

1,00

Таблица 3

Расчетные коэффициенты для гибридных

радиальных шарикоподшипников с радиальным

внутренним зазором С3

f

0

 F

a

/C

0



e

Y

Промежуточные величины получают методом линейной

интерполяции

901

Гибридные подшипники

шает 2,5 кВ постоянного тока. За дополнитель-

ной информацией обращайтесь в техническую

службу SKF.

Дополнительные обозначения

Ниже представлен перечень суффиксов,

используемых для обозначения определенных

свойств гибридных радиальных шари-

коподшипников.

C3

Радиальный внутренний зазор

больше нормального

F1

Заполнение пластичной смазкой на

10–15 % от свободного пространства

подшипника

HC5

Тела качения из нитрида кремния

2RS1  Уплотнение из бутадиенакрилнитриль-

ного каучука (NBR) с армированием

листовой сталью с обеих сторон

подшипника

2RSH2  Уплотнение из фторкаучука (FKM)

с армированием листовой сталью

с обеих сторон подшипника

2RSL  Уплотнение малого трения из

бутадиенакрилнитрильного каучука

(NBR) с армированием листовой

сталью с обеих сторон подшипника

2RZ

Уплотнение малого трения из

бутадиенакрилнитрильного каучука

(NBR) с армированием листовой

сталью с обеих сторон подшипника

TNH

Литой сепаратор из стеклонаполнен-

ного полиэфирэфиркетона (PEEK),

центрируемый по шарикам

TN9

Литой сепаратор из стеклонаполнен-

ного полиамида 6,6, центрируемый

по шарикам

WT

Пластичная смазка с загустителем на

основе полимочевины, класс консис-

тенции 2–3 по шкале NLGI, для интер-

вала температур от –40 до +160 °C

(нормальная степень заполнения)

902

Выбор размера подшипника

При выборе необходимого размера гибридных

радиальных шарикоподшипников следуйте

методике выбора размера цельностальных

подшипников, изложенной в разделе «Выбор

размера подшипника» на стр. 49. Ввиду более

высокого модуля упругости керамических

шариков статический коэффициент запаса s

0



должен быть увеличен:

s

0 гибрид

 = 1,1 s

0 цельностальной

Рекомендуемые величины s

0

 для цельносталь-

ных подшипников можно найти в табл. 10

на стр. 77.

Смазывание

Большинство гибридных радиальных шарико-

подшипников имеют уплотнения и смазаны на

весь срок службы. При использовании откры-

тых подшипников и пластичной смазки SKF

рекомендует использовать пластичную смазку

SKF LGHP 2 для электродвигателей. При

эксплуатации подшипников с очень высокими

частотами вращения при температуре не более

+70 °C рекомендуется использовать пластич-

ную смазку SKF LGLC 2 или SKF LGLT 2. Допол-

нительную информацию о пластичных смазках

SKF можно найти в разделе «Смазывание» на

стр. 229.

В тех случаях, когда требуется продлить

срок службы подшипника в условиях эксплуа-

тации на экстремально высоких скоростях

вращения, подшипник следует смазывать

маслом. В таком случае рекомендуется

использовать один из двух способов смазки:

•  смазывание впрыском масла

•  масловоздушное смазывание.

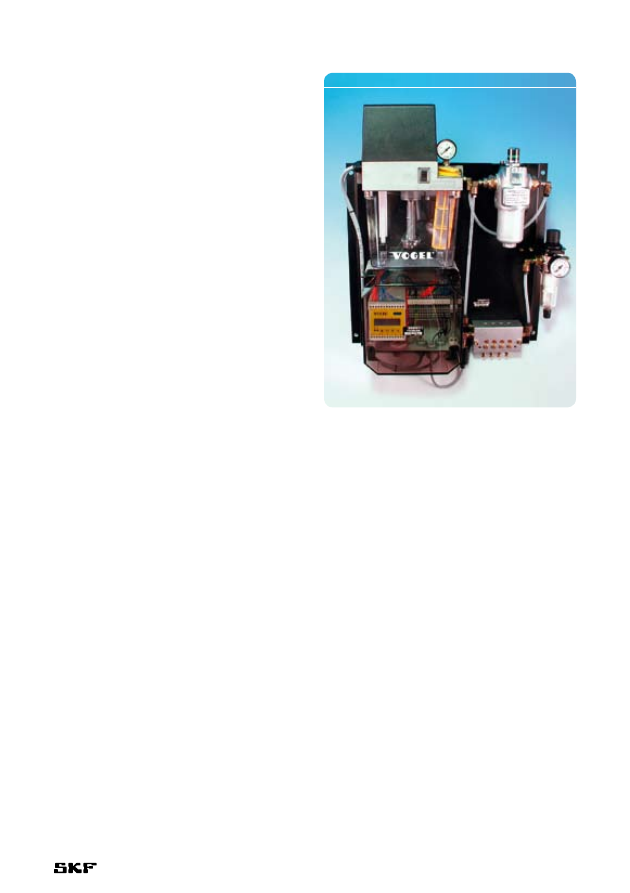

Масловоздушное смазывание, например,

масловоздушные системы смазки VOGEL OLA

(

† рис. 4), обеспечивает надежное смазыва-

ние очень малым количеством масла, что поз-

воляет снизить рабочие температуры, увели-

чить быстроходность и уменьшить загрязнение

окружающей среды.

Pис.4

Чтобы получить дополнительную инфор-

мацию о масловоздушных системах смазки,

обратитесь к публикации VOGEL 1-5012-3

”Oil + Air Systems” или посетите веб-сайт

www.vogelag.com.
