Тороидальный роликоподшипник CARB

®

  –

совершенно новый тип радиального ролико­

вого подшипника (

†.pис..1). Этот компакт­

ный самоустанавливающийся роликоподшип­

ник был разработан компанией SKF и выпущен

на рынок в 1995 году. Его уникальная конст­

рукция сочетает в себе возможность самоуста­

новки сферического роликоподшипника со

способностью цилиндрического роликопод­

шипника компенсировать осевое смещение

вала. Он также компактное поперечное сечение,

которое обычно ассоциируется с игольчатым

роликоподшипником.

Подшипники CARB используются для

восприятия различных вариантов радиальных

нагрузок. Они предназначены для работы

исключительно в качестве плавающих под­

шипников и в этой роли представляют собой

идеальное сочетание возможности самоуста­

новки и способности компенсировать осевое

смещение, открывая совершенно новые возмож­

ности экономии пространства, веса и произ­

водственных затрат. Радиальный внутренний

зазор в подшипнике может быть точно уста­

новлен путем преднамеренного осевого смеще­

ния колец относительно друг друга. Подшип­

ники CARB позволяют повысить компактность

и уменьшить вес подшипниковых узлов. При

этом они сохраняют и даже улучшают рабочие

характеристики механизмов, например, плане­

тарных редукторов. Они позволяют упростить

конструкцию подшипниковых опор  длинных

валов, подвергаемых температурным пере­

падам, а также понизить уровень вибрации

таких машин и механизмов, как бумaгоделатель­

ные машины или вентиляторы.

Подшипник CARB представляет собой

однорядный подшипник с длинными слегка

выпуклыми бочкообразными симметричными

роликами. Дорожки качения внутреннего

и наружного колец имеют изогнутый профиль

и расположены симметрично относительно

центра подшипника. Достигнутое за счет этого

оптимальное сочетание профилей обеих доро­

жек качения обеспечивает благоприятное

распределение нагрузки в подшипнике, а также

вращение с низким трением.

Ролики подшипника CARB являются само­

направляющимися, т.к. они всегда занимают

такое положение, при котором нагрузка равно­

мерно распределяется по всей длине ролика

независимо от величины осевого смещения

внутреннего кольца и/или наличия перекоса

последнего относительно наружного кольца.

Подшипник CARB обладает очень высокой

грузоподъемностью даже в тех случаях, когда

ему приходится компенсировать угловой пере­

кос или осевое смещение. Поэтому подшипни­

ковые узлы, в которых используются эти

подшипники, отличаются высокой эксплуа­

тационной надежностью и долговечностью.

Открытые.подшипники

В зависимости от размера и серии тороидаль­

ные роликоподшипники CARB производятся

в двух основных исполнениях (

†.pис..2):

•  подшипники с сепаратором (a)

•  бессепараторные подшипники (b).

Грузоподъемность бессепараторного подшип­

ника CARB значительно выше грузоподъем­

ности подшипника с сепаратором. Оба испол­

нения производятся как с цилиндрическим, так

и коническим отверстием. В зависимости от

ширины подшипника коническое отверстие

имеет конусность 1:12 (суффикс K) или 1:30

(суффикс K30).

Pис..1

Тороидальные.роликоподшипники.CARB.

780

Подшипники.с.уплотнениями

В настоящее время ассортимент подшипников

с уплотнениями (

†.pис..3) включает бессепа­

раторные подшипники малого и среднего

размеров для относительно небольших скорос­

тей вращения. Эти подшипники имеют уплот­

нения с обеих сторон подшипника, заполнены

высокотемпературной пластичной смазкой

с длительным сроком службы и не нуждаются

в техническом обслуживании.

Уплотнение имеет двойную кромку из

гидрированного бутадиенакрилнитрильного

каучука (HNBR), сопряженную с дорожкой

качения внутреннего кольца и рассчитанную

на эксплуатацию в условиях высоких темпера­

тур. По наружному диаметру уплотнения

запрессованы в выточке наружного кольца,

обеспечивая надежную герметизацию даже

в случае вращения наружного кольца. Данные

уплотнения способны работать при рабочей

температуре в интервале от –40 до +150 °C.

Подшипники с уплотнениями заполнены

высокотемпературной пластичной смазкой

с хорошими антизадирными свойствами на

основе полимочевины и синтетического масла.

Пластичная смазка обладает хорошими анти­

коррозионными свойствами и может использо­

ваться при температуре от –25 до +180 °C.

Вязкость базового масла составляет 440 мм

2

/с

при 40 °C и 38 мм

2

/с при 100 °C. Пластичная

смазка заполняет 70–100 % свободного

пространства в подшипнике.

Подшипники с уплотнениями, заполненные

другими пластичными смазками или с другой

степенью заполнения, могут поставляться по

специальному заказу.

Подшипники.для.вибромашин

В качестве плавающих подшипников,

используемых в вибромашинах и механизмах,

SKF производит подшипники CARB с цилин­

дрическим отверстием и штампованным сепа­

ратором из стали с поверхностной закалкой

серии C 23/C4VG114. Эти подшипники имеют

те же размеры и технические данные, что

и подшипники серии C 23 и позволяют осущест­

влять посадку с натягом на валу в целях пре­

дотвращения контактной коррозии, возникаю­

щей при посадке на валу с зазором. Использо­

вание подшипников CARB в  плавающих

опорах вибромашин позволяет реализовать

самоустанавливающуюся систему подшипни­

ков, имеющую улучшенные эксплуатационные

характеристики и повышенную надежность.

Дополнительную информацию о подшипни­

ках CARB серии C 23/C4VG114 можно получить

в технической службе SKF.

Подшипники.класса..

SKF.Explorer

Все подшипники CARB производятся в соот­

ветствии со спецификацией подшипников

класса SKF Explorer.

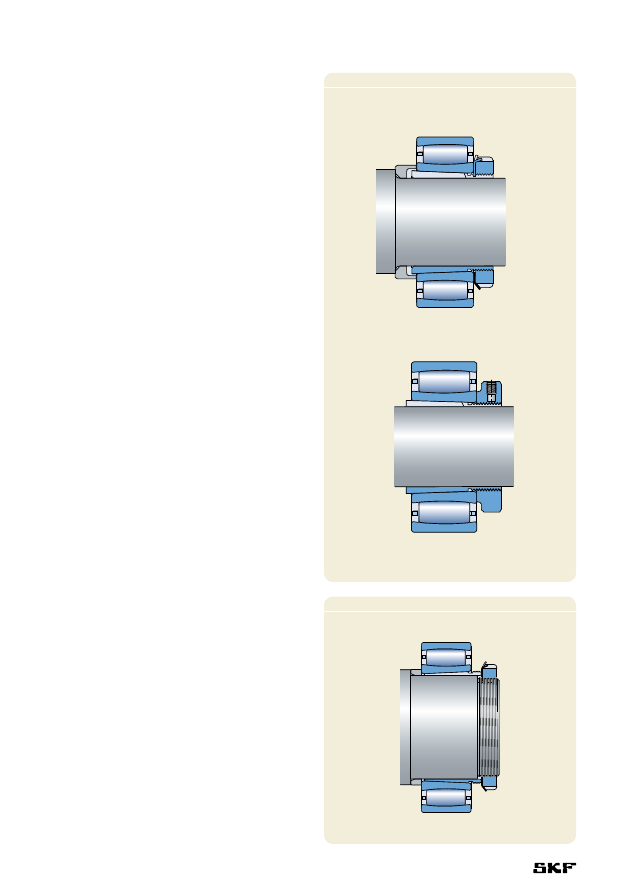

Pис..3

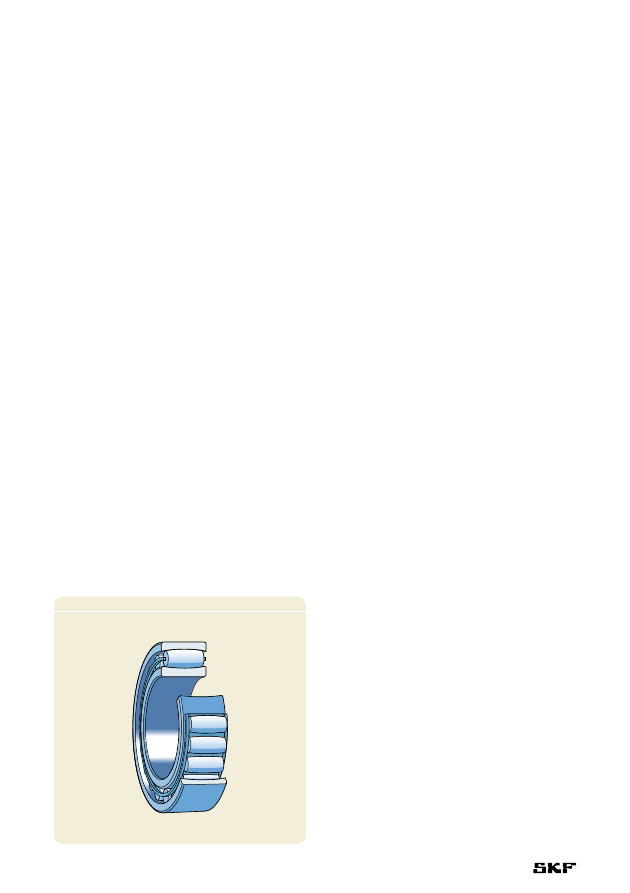

Pис..2



a

b

781

Подшипники.на.втулках

Подшипники CARB с коническим отверстием

могут монтироваться на гладких или ступен­

чатых валах при помощи

•  закрепительной втулки (

†.pис..4), см.

серию таблиц на стр..816

•  стяжной втулки (

†.pис..5), см. серию

таблиц на стр..826.

При необходимости для подшипников CARB

в наличии имеются соответствующие модифи­

цированные закрепительные втулки (

†.pис..6)

типа E, L и TL, которые предотвращают износ

поверхности сепаратора, возникающего из­за

его касания с примыкающей поверхностью

фиксирующего устройства:

•  Для втулки типа E стандартная стопор­

ная гайка со стопорной шайбой (KM + MB)

заменена на гайку KMFE (a), а стандартная

стопорная гайка HM 30 заменена гайкой

HME 30 с выточкой на наружной поверх­

ности (b).

•  Bтулка типа L отличается от стандартной

втулки тем, что вместо стандартной сто­

порной гайки KM и стопорной шайбы MB

используется гайка KML со стопорной

шайбой MBL; это сделано c целью умень­

шения высоты поперечного сечения гайки

и шайбы (c).

•  Для втулки типа TL стандартная стопор­

ная гайка HM .. T со стопорной шайбой MB

заменена гайкой HM 30 и стопорным

бугелем MS 30; это сделано с целью

уменьшения высоты поперечного сечения

гайки (d).

При возникновении больших осевых пере­

косов рекомендуется следовать указаниям,

изложенным в разделе «Свободное прост­

ранство с боковых сторон подшипника» на

стр..792.

Pис..5

Pис..4

Тороидальные.роликоподшипники.CARB.

782

Корпуса.подшипников

Сочетание подшипника CARB и соответствую­

щего корпуса представляет собой экономич­

ный, взаимозаменяемый и надежный плаваю­

щий подшипниковый узел, удовлетворяющий

требованиям простого техобслуживания. SKF

производит стандартные корпуса практически

для всех подшипников CARB серий диаметров

0, 1, 2 и 3. Возможно использовать два способа

монтажа без специальных измерений:

•  Подшипник CARB на закрепительной

втулке и гладких валах.

•  Подшипник CARB с цилиндрической

посадкой на ступенчатых валах.

Подробную информацию о стационарных

корпусах типа SNL для подшипников серий

2, 3, 5 и 6 можно найти в разделе «Корпуса

подшипников» на стр..1031.

Краткое описание всех корпусов, производи­

мых компанией SKF, также приведено в раз­

деле «Корпуса подшипников», где представ­

лены их основные конструктивные особенности

и перечислены издания, содержащие более

подробную информацию о данных изделиях.

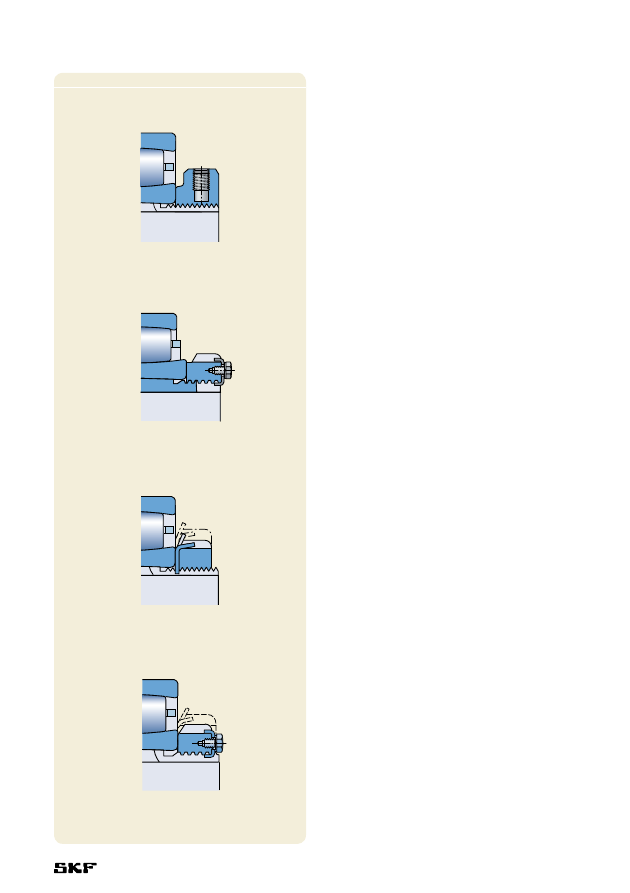

Pис..6
