Радиальные.шарикоподшипники.из.нержавеющей.стали

Конструкции

Радиальные шарикоподшипники из нержа­

веющей стали устойчивы к коррозии, вызывае­

мой воздействием влаги и некоторых других

факторов. Этот тип радиальных шарикопод­

шипников имеет такие же дорожки качения

и такую же внутреннюю геометрию, что и стан­

дартные подшипники, изготавливаемые из

шарикоподшипниковой стали. Они не имеют

пазов для ввода шариков и, помимо радиальных

нагрузок, способны воспринимать осевые на­

грузки, действующие в обоих направлениях.

Радиальные шарикоподшипники из нержа­

веющей стали имеют такие же характеристики,

что и обычные радиальные шарикоподшип­

ники, однако более низкую грузоподъемность.

Подшипники поставляются открытыми

и с уплотнениями для валов диаметром от 1

до 50 мм. Фланцевые подшипники, соответ­

ствующие ИСО 8443­1999, в настоящем ката­

логе не представлены. Информацию о них

можно найти в интерактивном инженерном

каталоге SKF на интернет­сайте www.skf.com.

Радиальные шарикоподшипники из нержа­

веющей стали имеют префикс W, например,

W 626­2Z.

Подшипники.базовой.конструкции

Подшипники базовой конструкции открыты

с обеих сторон. По технологическим соображе­

ниям открытые подшипники могут также иметь

канавки под уплотнения на заплечиках

наружных колец (

†.рис..1).

Подшипники.с.уплотнениями

Большинство типов радиальных шарикопод­

шипников из нержавеющей стали снабжены

защитными шайбами, а некоторые – контакт­

ными уплотнениями. Подшипники с защитными

шайбами или уплотнениями с обеих сторон

смазаны на весь срок службы и не требуют

технического обслуживания. Их не следует

промывать и нагревать свыше 80 °C. В зависи­

мости от размера радиальные шарикоподшип­

ники из нержавеющей стали поставляются

заполненными одним из двух типов стандарт­

ных пластичных смазок. Характеристики данных

смазок представлены в табл..1. Стандартная

смазка в обозначении подшипника не указы­

вается. Заполнение смазкой составляет при­

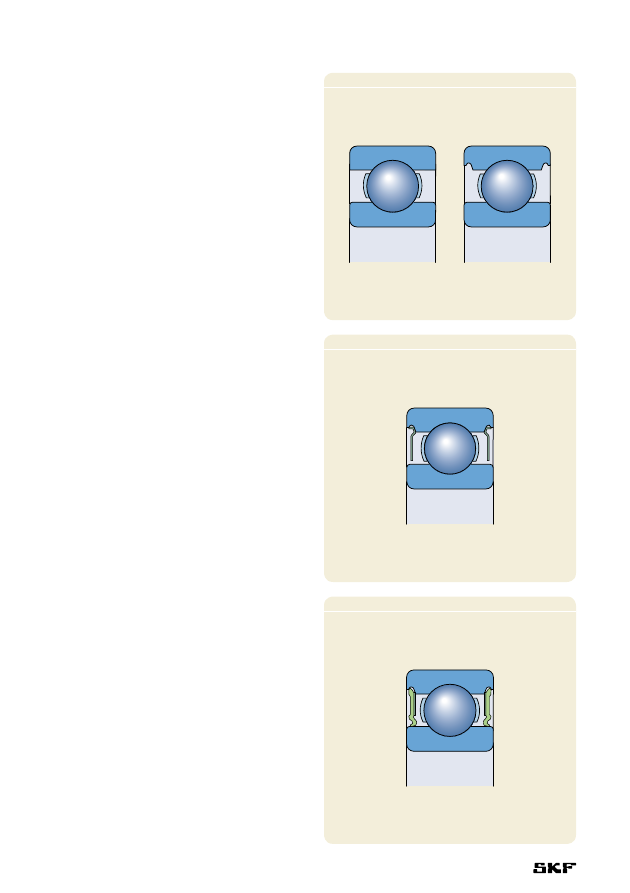

Рис..1

Рис..2

Рис..3

374

мерно 25–35 % от свободного пространства

подшипника.

Поскольку радиальные шарикоподшипники

из нержавеющей стали находят широкое при­

менение в кухонных комбайнах, они могут

поставляться заполненными специальной

нетоксичной смазкой, суффикс обозначения

VT378. Данная смазка

•  отвечает требованиям «Рекомендаций

раздела 21 CFR 178.3570» инструкций FDA

(Управления по контролю над продуктами

и лекарствами США) и

•  разрешена к использованию USDA (Мини­

стерством сельского хозяйства США) в катего­

рии H1 (случайный контакт с пищевыми

продуктами).

Перед заказом подшипников с нетоксичной

смазкой уточните их наличие и возможность

поставки.

Подшипники.с.защитными.шайбами

Такие подшипники имеют суффикс 2Z

(

†.рис..2), снабжены защитными шайбами из

нержавеющей стали. Шайбы образуют уплот­

няющий зазор с поверхностью заплечика внут­

реннего кольца подшипника и выдерживают

высокие температуры и скорости вращения.

Подшипники, оборудованные защитными

шайбами, прежде всего предназначены для

тех случаев, когда вращается внутреннее

кольцо. При вращении наружного кольца

существует риск вытекания смазки из подшип­

ника при работе на повышенных частотах

вращения.

Подшипники.с.контактными.

уплотнениями

Контактные уплотнения подшипников,

суффикс 2RS1 (

†.рис..3), изготавливаются

из масло­ и водостойкого бутадиенакрилнит­

рильного каучука (NBR) с армированием из

листового металла. Допустимый интервал

рабочих температур для этих уплотнений:

от –40 до +100 °C и кратковременно до

+120 °C. Кромки контактных уплотнений

плотно прилегают к поверхности заплечика

внутреннего кольца подшипника. При

установке уплотнений их наружная кромка

вставляется в выточки в наружном кольце,

образуя герметичное уплотнение.

В экстремальных условиях эксплуатации,

т.е. при высоких скоростях вращения или

температурах, смазка может вытекать из

уплотнений. В тех случаях, когда вытекание

смазки нежелательно, необходимо принять

специальные меры по усилению конструкции

подшипников. По этому вопросу просим

обращаться к специалистам компании SKF.

Таблица.1

Пластичные.смазки.SKF.для.закрытых.радиальных.шарикоподшипников.из.нержавеющей.стали.

Технические..

стандартные.смазки.

нетоксичная.смазка

характеристики.

для подшипников



d ≤ 9 мм

d > 9 мм

Загуститель..

литиевое

литиевое

алюминиевое



мыло

мыло

комплексное







мыло

Базовое.масло.

эфирное

минеральное

масло ПАО

Консистенция.по.шкале.NLGI

2

2

2

Диапазон.температур,.°C

1)

–50 до +140

–30 до +110

–25 до +120

Вязкость.базового.масла,..мм

2

/s

при 40 °C

26

74

150

при 100 °C

5,1

8,5

15,5

1)

 Диапазон рабочих температур

† раздел «Диапазон температур: принцип светофора SKF» стр..232
