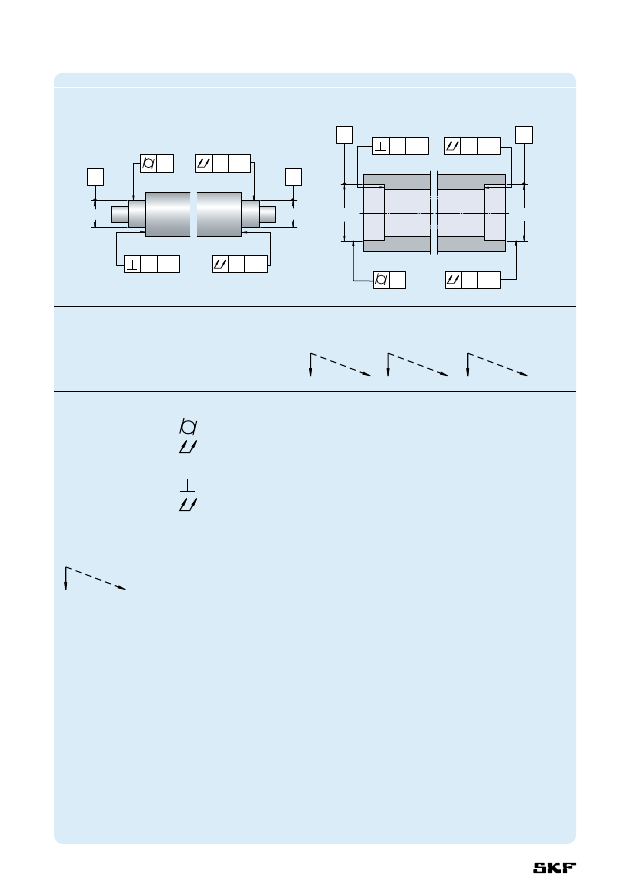

Таблица 11

Допуски на отклонения от формы и взаимного расположения посадочных мест подшипников на

валах и в корпусах

Поверхность





Допустимые отклонения

Характеристика

Условное обознач.

Класс допуска подшипников

1)



характери­  зона

норм., CLN

P6

P5





стики

допуска





Цилиндрические посадочные места

Цилиндричность



t

1



IT5/2

IT4/2

IT3/2

IT2/2

Общее радиальное биение



t

3



IT5/2

IT4/2

IT3/2

IT2/2

Плоская опора

Прямоугольность



t

2



IT5

IT4

IT3

IT2

Общее осевое



t

4



IT5

IT4

IT3

IT2

биение

Пояснение

Для обычных   Для специальных

требований

требований относительно



точности вращения



или равномерности



опоры.

U



U

"#

"#

"#

U



U





"

#

E

"

E

#

1)

 Для получения информации по подшипникам, имеющим более высокий класс точности ( P4 и т.д.), просим обратиться

к каталогу SKF «Прецизионные подшипники»

U



"#

U



U



"#

"

#

"#

U



%

"

%

#

196

Допуски посадочных мест конических

шеек

При монтаже подшипника непосредственно

на коническое посадочное место на валу

допуски диаметра посадочного места могут

быть шире, чем в случае цилиндрических

посадочных мест. На рис. 18 показаны

величины допуска на диаметр квалитета 9,

при этом оговоренные допуски формы остаются

такими же, как и для цилиндрического поса­

дочного места. SKF рекомендует использовать

следующие допуски для конических посадоч­

ных мест на валах для подшипников:

•  Допуски конусности при механической обра­

ботке конических посадочных мест должны

составлять ± IT7/2 с учетом ширины подшип­

ника. Эта величина определяется по формуле,

приведенной на (

† рис. 18), где

  D

k

 = IT7/2 B

  Допустимая величина отклонения угла

конуса равна

  V

k

 = 1/k ± IT7/2 B

  где

  V

k

 = допуск угла конуса

 D

k

 = допустимое отклонение угла конуса

  k  = конусность:

12 для конусности 1: 12

30 для конусности 1: 30

  B  = ширина подшипника

  IT7 = величина допуска, определенная по

ширине подшипника, мм

•  Допуски прямолинейности в осевых сече­

ниях должны соответствовать IT5/2 с учетом

диаметра d и подпадать под определение:

«в каждом осевом сечении допуск прямоли­

нейности ограничивается двумя параллель­

ными линиями, находящимися на расстоянии

«t» друг от друга».

•  Допуски круглости в радиальных сечениях

должны соответствовать IT5/2 с учетом диа­

метра d и подпадать под определение «в

каждом радиальном сечении допуск кругло­

сти ограничен двумя концентрическими

кругами, находящимися на расстоянии «t»

друг от друга». В тех случаях, когда оговари­

ваются особо жесткие требования к точности

вращения, вместо вышеуказанных квалитетов

необходимо использовать IT4/2.

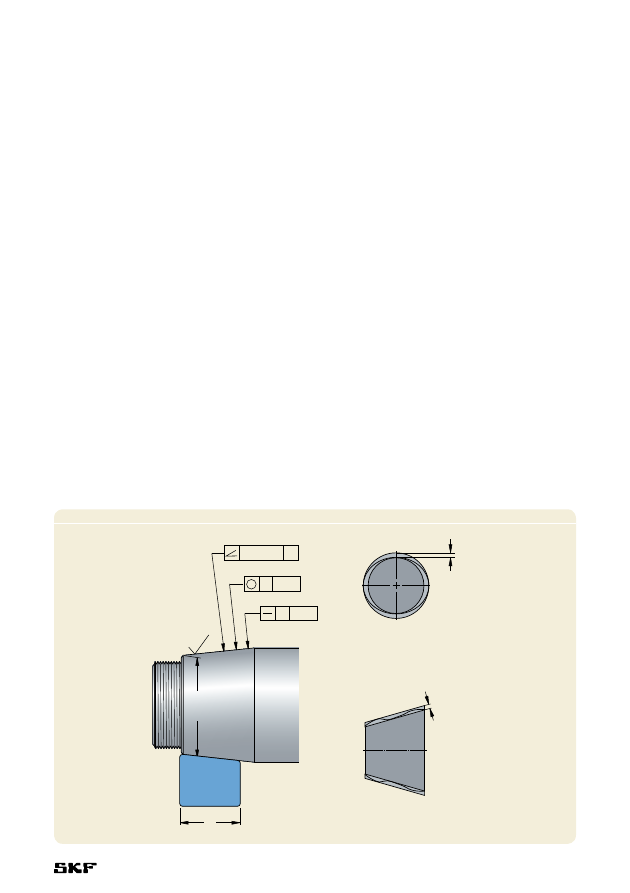

Рис. 18



U

U

E
KT

#

*5

U

*5#

*5

U

#

197

Оптимальный способ контроля конических

посадочных мест – при помощи специального

приспособления, оборудованного индикато­

ром часового типа. Более практичный, но

менее точный способ состоит в использовании

кольцевых калибров, специальных конусных

калибров или синусной линейки.

Шероховатость поверхности

посадочных мест подшипников

Шероховатость поверхности посадочных мест

не оказывает столь важного влияния на рабо­

чие характеристики подшипников, как соблю­

дение заданных допусков размеров, форм

и взаимного расположения. Однако требуемая

величина натяга при посадке будет тем точнее,

чем меньше будет шероховатость сопряжен­

ных поверхностей. Для менее критичных под­

шипниковых узлов допускается сравнительно

большая шероховатость поверхностей.

Для тех подшипниковых узлов, к допускам

которых предъявляются повышенные требова­

ния, ориентировочные величины средней

шероховатости поверхности Ra приведены

в табл. 12 для различных классов допусков

размеров посадочных мест подшипников.

Эти рекомендации применимы по отношению

к шлифованным посадочным местам, что обычно

подразумевается, когда речь идет о посадоч­

ных местах на валах.

Дорожки качения на валах и в корпусах

Для полной реализации грузоподъемности

подшипников дорожки качения, выполняемые

на сопряженных деталях цилиндрических

роликоподшипников, имеющих только одно

кольцо, и комплектах цилиндрических упорных

роликов с сепаратором, должны иметь твер­

дость HRC 58–64.

Шероховатость поверхности должна соста­

влять R

a

 ≤ 0,2 мкм или R

z

 ≤ 1 мкм. При менее

жестких требованиях к подшипниковым узлам

твердость и шероховатость поверхностей

соответственно могут быть ниже и выше.

Допуски круглости и цилиндричности не

должны превышать 25 и 50 % соответственно

от допуска на диаметр дорожки качения.

Допустимые величины осевого биения

дорожек качения на валах и в корпусах для

комплектов упорных комплектов роликов с

сепараторами аналогичны этим же величинам

для вала и свободных колец упорных под­

шипников, приведенным в табл. 10, стр. 132.

Материалы, пригодные для изготовления

посадочных мест, включают стали сквозной

прокаливаемости, например, сталь марки

100Cr6 согласно ISO 683­17:1999, цементи­

руемые стали, например, сталь марки 20Cr3 или

17MnCr5 согласно ISO 683­17:1999, а также

стали с индукционной поверхностной закалкой.

Рекомендуемая глубина закаленного слоя

дорожек качения, выполняемых на сопряжен­

ных деталях, зависит от различных факторов,

включая соотношение нагрузки и динамиче­

ской и статической грузоподъемности (P/C and

P

0

/C

0

 соответственно), а также твердость

сердцевины деталей; данный вопрос с трудом

поддается обобщению. Например, для условий,

при которых чисто статическая нагрузка равна

статической грузоподъемности подшипника,

при твердости сердцевины HV 350, рекомен­

дуемая глубина закаленного слоя составляет

порядка 0,1 от диаметра тел качения. При

работе подшипника в условиях динамических

нагрузок допускается меньшая глубина

закаленного слоя. За дополнительной инфор­

мацией просим обращаться в техническую

службу SKF.

Таблица 12

Рекомендуемые величины шероховатости

поверхности посадочных мест подшипников

Диаметр

Рекомендуемая величина Ra для

посадочных

шлифованных посадочных мест

мест

(номера классов шероховатости





поверхности)

d (D)

1)



Допуски на диаметр

свыше  до

IT7

IT6

IT5

мм



мкм

–

80

1,6 (N7)

0,8 (N6)

0,4 (N5)

80

500

1,6 (N7)

1,6 (N7)

0,8 (N6)

500

1 250

3,2 (N8)

2)



1,6 (N7)

1,6 (N7)

1)

 При использовании монтажа с гидрораспором величина

Ra должна быть не более 1,6 мкм

2)

 Для диаметров > 1 250 мм обратитесь за консультацией

в техническую службу SKF

Применение подшипников

198

Осевая фиксация

подшипников

Одной лишь посадки с натягом недостаточно

для осевой фиксации кольца подшипника. Поэ­

тому, как правило, требуются дополнительные

способы осевой фиксации кольца.

Оба кольца фиксирующего подшипника

должны иметь двухстороннюю осевую фикса­

цию. Однако, в случае с нефиксирующими под­

шипниками неразъемной конструкции, осевую

фиксацию имеет только кольцо с более плотной

посадкой – обычно это внутреннее кольцо;

другое кольцо должно свободно переме­

щаться в осевом направлении относительно

своего посадочного места, за исключением

подшипников CARB, где должна быть обеспе­

чена осевая фиксация обоих колец. Осевая

фиксация колец подшипников с «перекрестной

фиксацией» осуществляется только с одной

стороны.

Для плавающих подшипников, имеющих

разъемную конструкцию, например, цилиндри­

ческих роликоподшипников, должна быть

обеспечена осевая фиксация обоих колец.

Способы фиксации

Подшипники с цилиндрическим

отверстием

При посадке колец подшипников с натягом

они обычно монтируются таким образом, чтобы

одна сторона кольца упиралась в заплечик

вала или в корпуса (

† рис. 19). С другой сто­

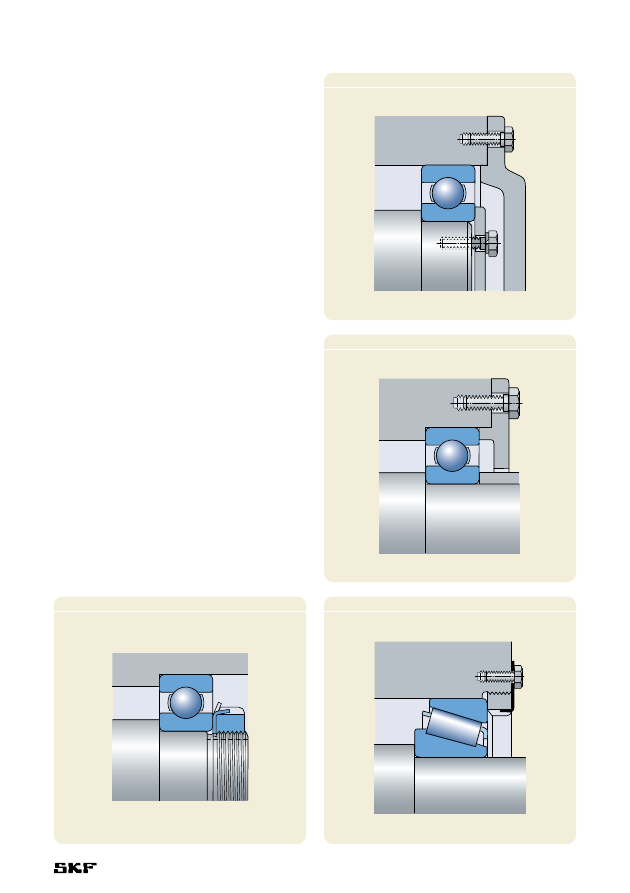

Рис. 20

Рис. 21

Рис. 22

Рис. 19
