Подшипниковые узлы

Обычно для опоры вращающейся детали

машины, например, вала, требуются два под­

шипника для фиксации его положения в ради­

альном и осевом направлении относительно

неподвижной части машины, например,

корпуса. В зависимости от назначения, нагрузки,

требуемой точности вращения и экономи­

ческих соображений опоры вращающихся

валов могут состоять из:

•  фиксирующих и нефиксирующих

подшипниковых узлов

•  регулируемых подшипниковых узлов

•  «плавающих» подшипниковых узлов.

Подшипниковые узлы, состоящие из одного

подшипника, способного воспринимать

радиальные, осевые и моментные нагрузки,

например, шарнирного соединения, в настоя­

щем каталоге не рассматриваются. При необхо­

димости разработки таких узлов советуем

обратиться в техническую службу SKF.

Фиксирующие и нефиксирующие

подшипниковые узлы

Фиксирующий подшипник, установленный на

одном конце вала, обеспечивает радиальную

опору вала и одновременно его двухсторон­

нюю осевую фиксацию. Поэтому положение

такого подшипника должно быть зафиксиро­

вано как на валу, так и в корпусе. Для этой

цели подходят радиальные подшипники,

способные нести комбинированные нагрузки,

например, радиальные шарикоподшипники,

двухрядные или спаренные однорядные

радиально­упорные шарикоподшипники,

самоустанавливающиеся шарикоподшипники,

сферические роликоподшипники или спарен­

ные конические роликоподшипники. Комбина­

ции радиальных подшипников, способных

воспринимать чисто радиальную нагрузку,

например, цилиндрических роликоподшипни­

ков, имеющих одно неотбортованное кольцо,

с радиальным шарикоподшипником, шарико­

подшипником с четырехточечным контактом

или двойным упорным подшипником, могут

также использоваться в качестве фиксирую­

щего подшипника. В таком случае второй

подшипник обеспечивает осевую фиксацию

в обоих направлениях, однако для этого он

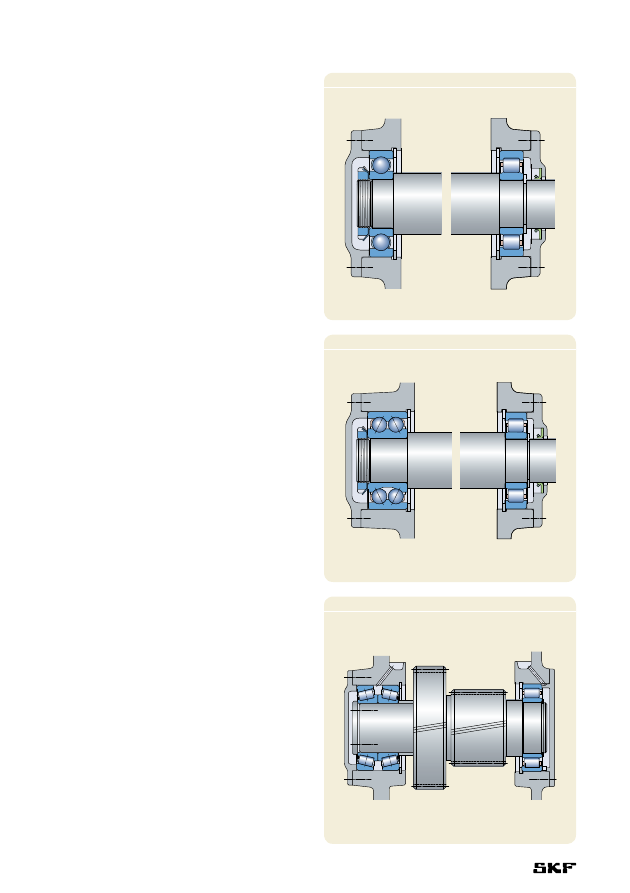

Рис. 1

Рис. 2

Рис. 3

Применение подшипников

160

должен иметь радиальную свободу (т.е.

должен иметь посадку с гарантированным

зазором) в корпусе.

Нефиксирующий подшипник, установлен­

ный на другом конце вала, обеспечивает

только радиальную фиксацию. Он также должен

обеспечивать осевое смещение, чтобы подшип­

ники не создавали взаимного напряжения,

например, в случае изменения длины вала

в результате его теплового расширения. Осевое

смещение внутри подшипника может происхо­

дить в игольчатых роликоподшипниках,

цилиндрических роликоподшипниках типа

NU и N и тороидальных роликоподшипниках

CARB или между одним из колец подшипника

и его посадочным местом, желательно между

наружным кольцом и его посадочным местом

в отверстии корпуса.

Ниже приведено описание популярных

комбинаций фиксирующих/нефиксирующих

подшипников.

Для жестких подшипниковых узлов, где

осевые смещения «без трения» осущест­

вляются внутри подшипника, можно

использовать следующие комбинации:

•  радиальный шарикоподшипник/

цилиндрический роликоподшипник

(

† рис. 1)

•  двухрядный радиально­упорный

шарикоподшипник/цилиндрический

роликоподшипник (

† рис. 2)

•  спаренные однорядные конические

роликоподшипники/цилиндрический

роликоподшипник

† рис. 3)

•  цилиндрический роликоподшипник типа

NUP/цилиндрический роликоподшипник

типа NU (

† рис. 4)

•  цилиндрический роликоподшипник типа

NU и шарикоподшипник с четырехточечным

контактом/цилиндрический роликоподшип­

ник типа NU (

† рис. 5).

Для указанных комбинаций подшипников

величина углового перекоса вала должна быть

минимальной. Если это невозможно, целесооб­

разно использовать комбинации самоустанавли­

вающихся подшипников, которые способны

компенсировать указанный перекос, а именно:

•  самоустанавливающийся шарикопод­

шипник/тороидальный роликоподшипник

CARB или

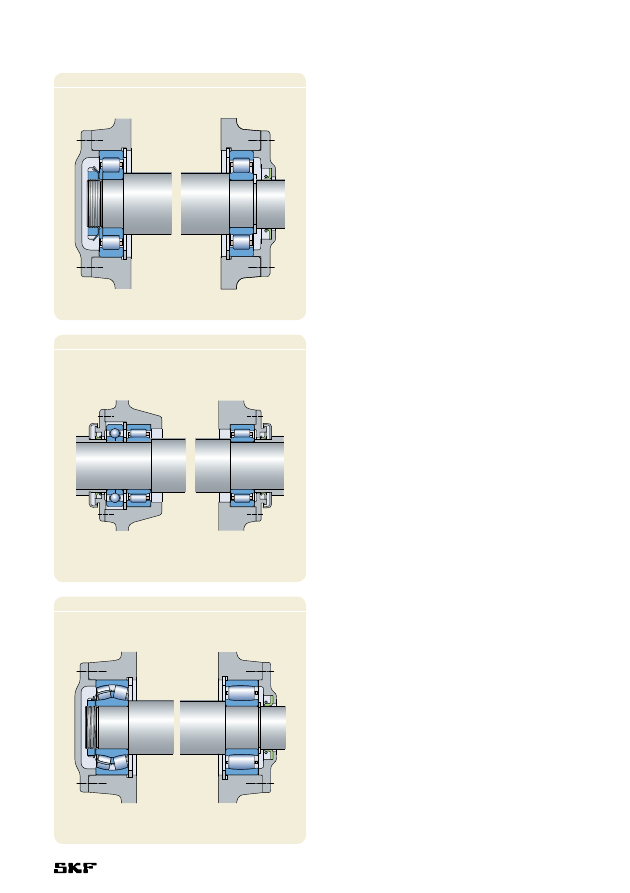

Рис. 4

Рис. 5

Рис. 6

161

•  сферический роликоподшипник/тороидаль­

ный роликоподшипник CARB (

† рис. 6).

Способность данных узлов компенсировать

как угловые перекосы, так и осевые смещения

позволяет избежать возникновения внутренних

осевых сил в подшипниковой системе.

В подшипниковых узлах с вращающейся

нагрузкой на внутреннем кольце, где изменения

длины вала должны компенсироваться между

подшипником и его посадочным местом, осевое

смещение должно происходить между наруж­

ным кольцом подшипника и корпусом. Наибо­

лее распространенные комбинации включают:

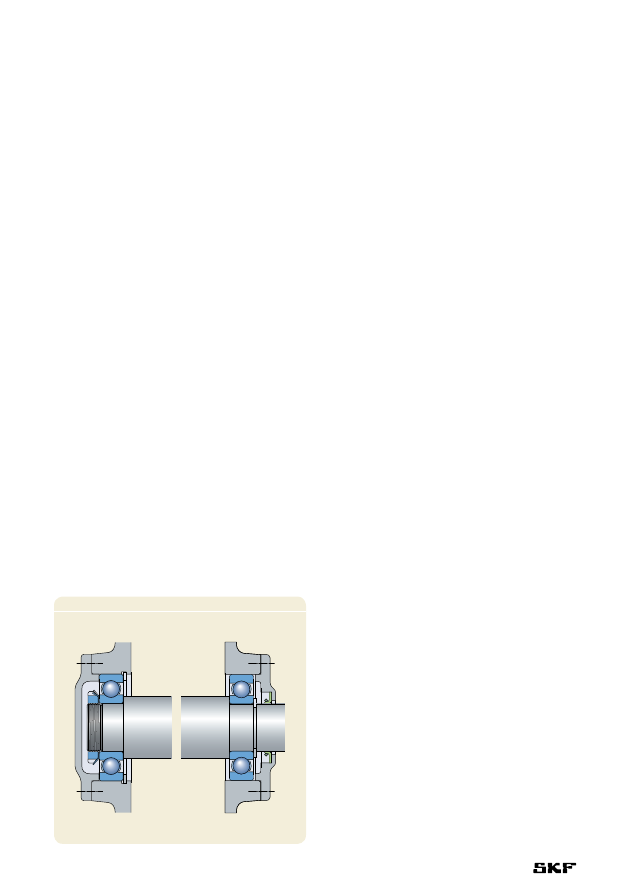

•  радиальный шарикоподшипник/радиаль­

ный шарикоподшипник (

† рис. 7)

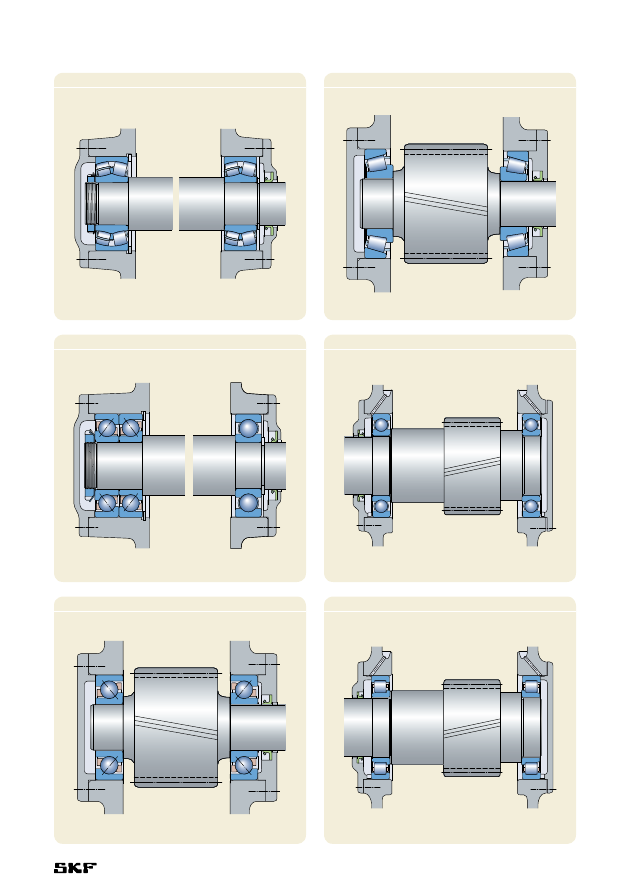

•  самоустанавливающийся шариковый или

сферический роликовый подшипник/

самоустанавливающийся шариковый или

сферический роликоподшипник (

† рис. 8)

•  согласованные однорядные радиально­

упорные подшипники/радиальный шари­

коподшипник (

† рис. 9).

Регулируемые подшипниковые узлы

В регулируемых подшипниковых узлах осевая

фиксация вала в одном направлении осущест­

вляется одним подшипником, а в другом

направлении – вторым подшипником. Такая

схема называется «перекрестной фиксацией»

и, как правило, используется для коротких

валов. Для этой цели пригодны все типы ра­

диальных подшипников, способных восприни­

мать осевые нагрузки, по крайней мере в одном

направлении, включая:

•  радиально­упорные шарикоподшипники

(

† рис. 10)

•  конические роликоподшипники (

† рис. 11).

В определенных случаях, когда для узлов

с перекрестной фиксацией используются

однорядные радиально­упорные шарикопод­

шипники или конические роликоподшипники,

может потребоваться предварительный натяг

(

† стр. 206).

«Плавающие» подшипниковые узлы

Плавающие подшипниковые узлы также

имеют перекрестную фиксацию и подходят

для тех случаев, когда требования, предъявля­

емые к осевой фиксации, не очень высоки или

когда другие детали, установленные на валу,

служат для его осевой фиксации.

Подходящими подшипниками для этого

типа подшипникового узла являются:

•  радиальные шарикоподшипники

(

† рис. 12)

•  самоустанавливающиеся шарикоподшип­

ники или

•  сферические роликоподшипники.

Для таких узлов важно, чтобы одно кольцо

каждого подшипника могло перемещаться на

своем посадочном месте, желательно, чтобы

это было наружное кольцо в корпусе. Плаваю­

щий подшипниковый узел можно также

получить из двух цилиндрических роликопод­

шипников типа NJ со смещенными внутрен­

ними кольцами (

† рис. 13). В этом случае

осевое перемещение может происходить

внутри подшипника.

Рис. 7

Применение подшипников

162

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13
