4179

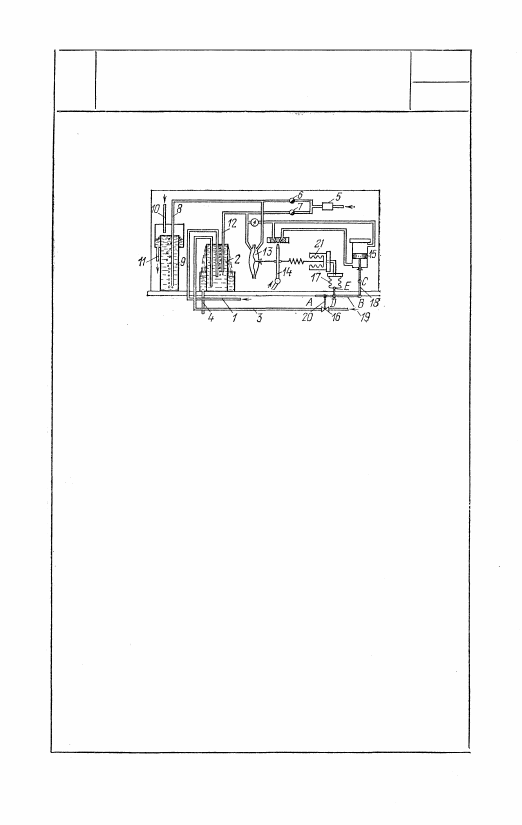

МЕХАНИЗМ РЕГУЛЯТОРА

ПЛОТНОСТИ РАСТВОРА

УГП

Рг

Звено 19 вращается вокруг неподвижной оси А и входит во

вращательные пары В и D со стрелкой поршня сервомотора 15

и сильфона 17. По трубе 1 подается концентрированный раст-

вор в смеситель 2, откуда подается также вода по трубе 3. В ре-

зультате смешения получается раствор требуемой плотности,

который отводится по трубе 4. Сжатый воздух подается в си-

стему через редуктор 5 и два дросселя 6 и 7. Воздух из дрос-

селя 6 идет по трубке 8, конец которой погружен на опреде-

ленную глубину в сосуд 9, наполненный водой. Вода к

сосуду подводится по трубе 10 и сливается по трубе 11.

Воздух из дросселя 7 поступает в смеситель 2 по трубе 12,

конец которой погружен на определенную глубину. Воз-

дух из трубок 8 и 12 выходит в атмосферу, барботируя

через слой жидкости. В зависимости от плотности жид-

кости сопротивление выходу воздуха будет изменяться,

причем в трубке 9 оно будет постоянным, а в трубке 12

будет зависеть от плотности раствора в смесителе. В зависи-

мости от сопротивления воздуха будет устанавливаться пере-

пад давлений в трубках 12 и 8, которые действуют на мем-

брану 13, связанную со струйной трубкой 14. При изменении

плотности раствора изменяется перепад давления, действую-

щий на мембрану 13, вследствие чего струйная трубка 14 от-

клоняется и при помощи сервомотора 15 воздействует на регу-

лирующий клапан 16, который связан со струйной трубкой 14

устройством обратной связи 21.

605

УГП

Рг

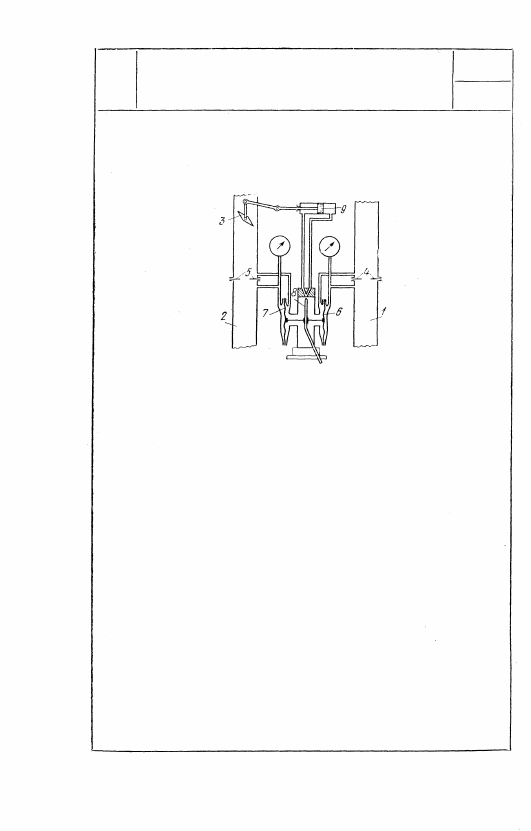

По трубопроводу 1 движется один газ,

а по трубопроводу 2 — другой, количе-

ство которого должно автоматически

поддерживаться пропорциональным рас-

ходу газа, протекающего по трубопро-

воду 1. В трубопроводах 1 и 2 уста-

навливаются упругие измерительные

диафрагмы 4 и 5, импульсные трубки

которых присоединены к соответствую-

щим мембранам 6 и 7 регулятора. Ес-

ли усилия, развиваемые каждой из мем-

бран, будут равны между собой, струп-

ная трубка 8 будет находиться в сред-

нем положении. Если расход газа по

трубопроводу 2 уменьшится, струйная

трубка 8 отклонится влево. Давление

жидкости с левой стороны поршня 9

увеличится, и он пойдет вправо, откры-

вая с помощью системы рычагов дрос-

сельную заслонку 3 до тех пор, пока не

установится прежнее соотношение меж-

ду количествами обоих газов.

606

МЕХАНИЗМ РЕГУЛЯТОРА

СООТНОШЕНИЯ ПОДАЧИ ГАЗА

ПО ДВУМ ТРУБОПРОВОДАМ

4180

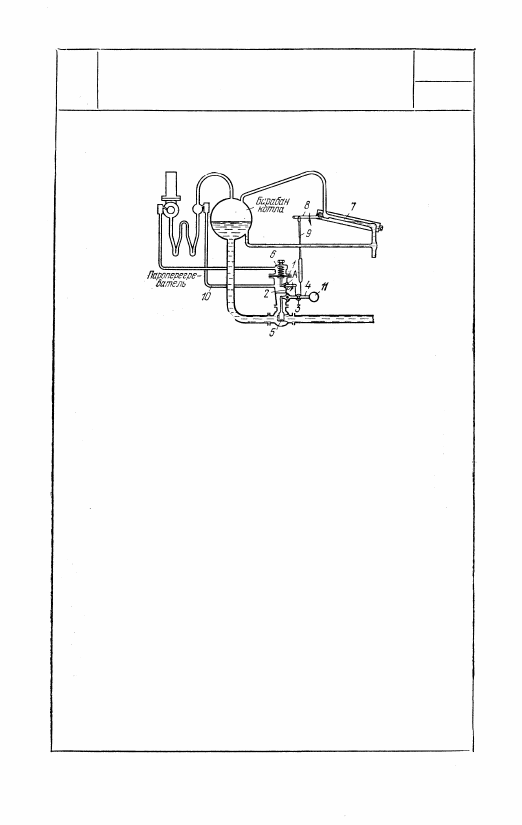

На мембрану 7 регулирующего клапана действует раз-

ность давлений в пароперегревателе и в трубопроводе

10, идущем от барабана котла. Мембрана 1 соединена

с рычагом 2, укрепленным на оси A. К концу рычага

2 прикреплена цепь, огибающая звездочку 3, ось кото-

рой закреплена на рычаге 4, связанном с клапаном 5.

Когда нагрузка на котел увеличивается, мембрана 1

прогибается вверх, сжимая пружину 6. Рычаг 2 по-

ворачивается по часовой стрелке, рычаг 4 под дейст-

вием груза 11 опускается и плунжер 5 движется вверх,

увеличивая приток воды в котел. Второй импульс, дей-

ствующий на регулятор, получается от изменения уров-

ня воды в барабане котла, с которым соединена тер-

мостатная трубка 7 с удлиняющимся стержнем. Правый

конец стержня закреплен, а другой конец связан с дву-

плечим рычагом 8, к которому шарнирно прикреплена

тяга 9 с цепью, соединенной с рычагом 2 клапана. Ниж-

ний конец термостатной трубки 7 соединен с водяным

объемом барабана, верхний — с паровым. При пони-

жении уровня воды в барабане стержень термостатной

трубки удлиняется, рычаг 8 поворачивается против на-

правления движения часовой стрелки и опускает тягу 9

вниз. Рычаг 3 опускается, и плунжер 5 поднимается,

увеличивая приток жидкости в барабан. При пониже-

нии давления перемещение элементов регулятора совер-

шается в обратном порядке.

607

4181

РЫЧАЖНЫЙ МЕХАНИЗМ

ДВУХИМПУЛЬСНОГО РЕГУЛЯТОРА

ПИТАНИЯ КОТЛА

УГП

Рг

4182

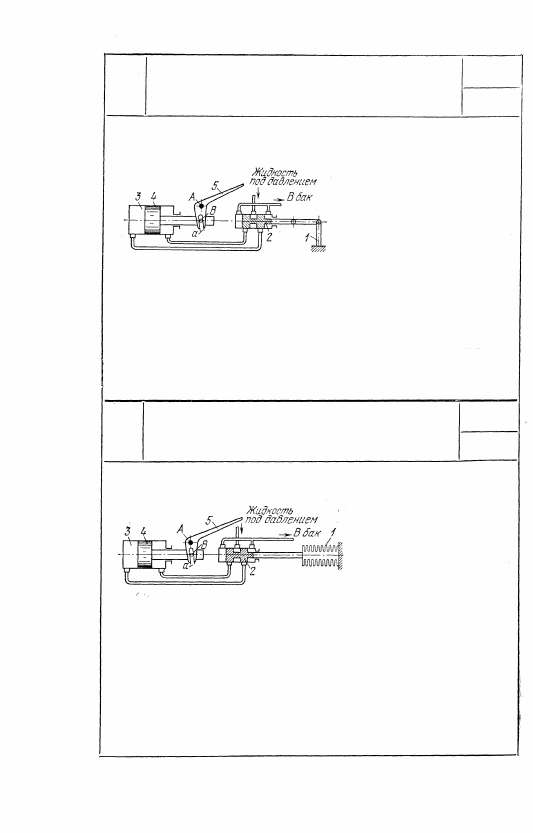

МЕХАНИЗМ РЕГУЛЯТОРА ОБДУВА

РАДИАТОРА АВИАДВИГАТЕЛЯ

УГП

Рг

4183

МЕХАНИЗМ РЕГУЛЯТОРА ОБДУВА

РАДИАТОРА АВИАДВИГАТЕЛЯ

УГП

Рг

При изменении темпера-

туры регулируемой сре-

ды, в которую помещен

сильфон 1, наполненный

жидкостью, объем ее из-

меняется, вызывая де-

формацию сильфона 1 и перемещение поршня 2 золотника.

При этом жидкость, поступающая под давлением в золотник,

направляется в одну из полостей цилиндра 3 и перемещает

поршень 4. При перемещении поршня 4 заслонка 5 радиато-

ра, вращающаяся вокруг неподвижной оси А и имеющая

вилку а, охватывающую палец В, принадлежащий штоку

поршня 4, поворачивается, изменяя количество воздуха, по-

ступающего в радиатор.

608

При изменении температу-

ры регулируемой среды, в

которую помещен биметал-

лический элемент 1, послед-

ний воздействует на шток

поршня 2 золотника. При

этом жидкость, поступаю-

щая под давлением в золотник, направляется в одну из по-

лостей цилиндра 3 и перемещает поршень 4. При перемеще-

нии поршня 4 заслонка 5 радиатора, вращающаяся вокруг

неподвижной оси А и имеющая вилку a, охватывающую па-

лец В штока поршня 4, поворачивается, изменяя количество

воздуха, поступающего в радиатор.
