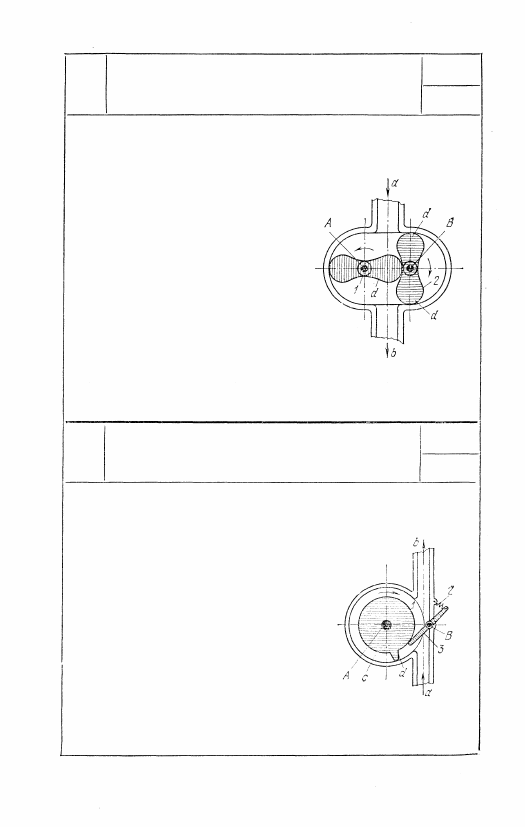

М Е Х А Н И З М РОТОРНОГО

ЗУБЧАТОГО НАСОСА РУТА

ЗГП

ЗН

Роторы 1 и 2 вращаются вокруг не-

подвижных осей A и В и имеют рав-

ные и симметрично расположенные

зубья d, профили которых образова-

ны участками циклических кривых.

При вращении роторов 1 и 2 жид-

кость или воздух непрерывно пере-

мещаются в направлении, указанном

стрелками а и b. Разделение всасы-

вающей и нагнетательной полостей

обеспечивается профилями роторов /

и 2. Привод роторов 1 и 2 осущест-

вляется двумя равными зубчатыми

колесами, жестко связанными с ро-

торами 1 и 2.

4095

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

С  Р Ы Ч А Ж Н Ы М КЛАПАНОМ

ЗГП

ЗН

Ротор 1 вращается вокруг неподвиж-

ной оси A и имеет зуб d. При вра-

щении ротора 1 зуб d своей верши-

ной скользит по внутренней стороне

кольцевого канала с и непрерывно

перемещает жидкость в направлении,

указанном стрелками а и b. Разде-

ление всасывающей и нагнетательной

полостей обеспечивается рычажным

клапаном 3, вращающимся вокруг

оси В и прижимаемым к ротору пру-

жиной 2.

537

538

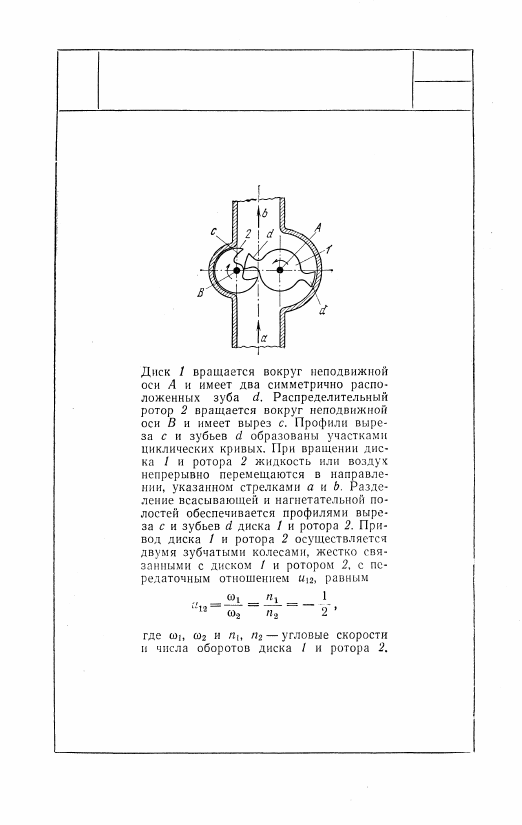

4095

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

С РАСПРЕДЕЛИТЕЛЬНЫМ РОТОРОМ

ЗГП

ЗН

539

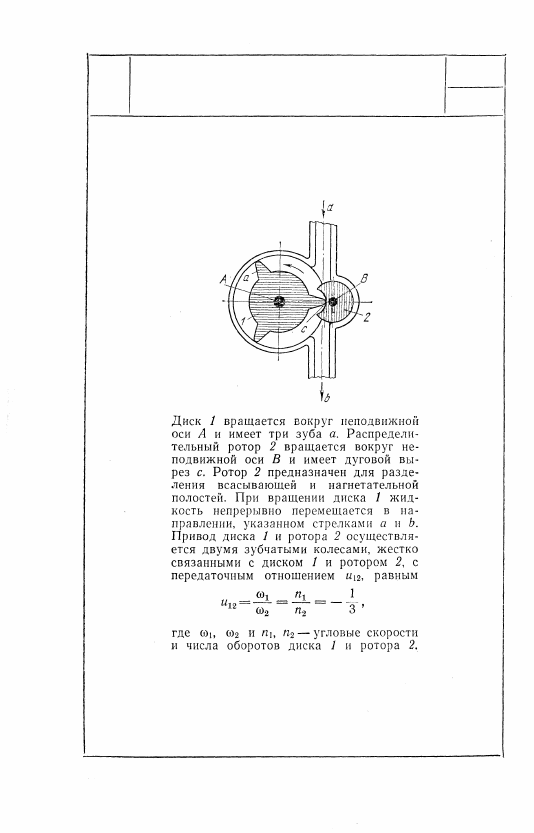

4097

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

С  Р А С П Р Е Д Е Л И Т Е Л Ь Н Ы М РОТОРОМ

ЗГП

ЗН

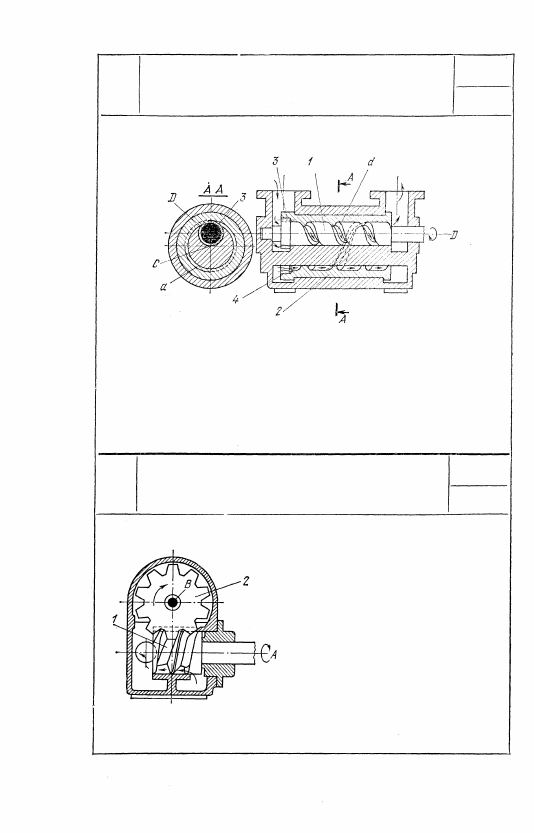

Звено 1, имеющее винтовой паз d, приводится во вращение

вокруг неподвижной оси D зубчатым колесом 3, входящим во

внутреннее зацепление с колесом 4, жестко связанным со зве-

ном 2. Колесо 3 вращается вокруг оси С. Жидкость при этом

перемещается в направлении, указанном стрелками.

Червяк 1 вращается вокруг не-

подвижной оси А и входит в за-

цепление с винтовым колесом 2,

вращающимся вокруг неподвиж-

ной оси В. При вращении червя-

ка 1 жидкость перемещается ме-

жду нарезкой червяка и кожухом

насоса. Червячное колесо 2 слу-

жит для разделения винтовой ка-

навки червяка на отсеки.

540

4099

МЕХАНИЗМ РОТОРНОГО

ЧЕРВЯЧНОГО НАСОСА

ЗГП

ЗН

4098

МЕХАНИЗМ РОТОРНОГО

ВИНТОВОГО НАСОСА

ЗГП

ЗН
