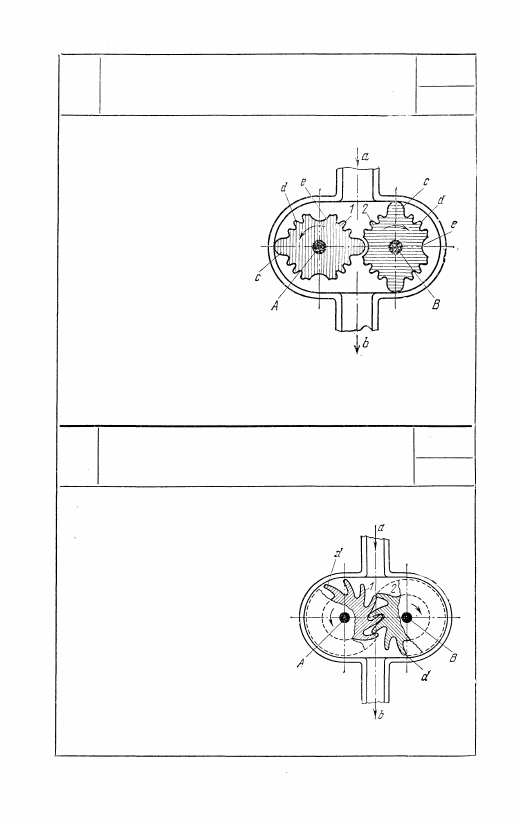

4086

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются вокруг не-

подвижных осей А и В. Ротор 1 име-

ет два зуба d, а ротор 2 имеет два

выреза с, профили которых образова-

ны участками циклических кривых.

При вращении роторов 1 и 2 жид-

кость или воздух непрерывно пере-

мещаются в направлении, указанном

стрелками а и b. Разделение всасы-

вающей и нагнетательной полостей

обеспечивается профилями зубьев d

и вырезов с роторов 1 и 2. Привод

роторов 1 и 2 осуществляется двумя

равными зубчатыми колесами, жесг-

ко связанными с роторами 1 и 2.

4087

М Е Х А Н И З М РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Два равных ротора 1 и 2 вращают-

ся вокруг неподвижных осей A и В.

Профили роторов на участках с и d

образованы дугами окружностей, а

на участках е — циклическими кри-

выми. При вращении роторов 1 и 2

жидкость или воздух непрерывно пе-

ремещаются в направлении, указан-

ном стрелками а и b. Разделение вса-

сывающей и нагнетательной полостей

обеспечивается профилями роторов 1

и 2. Привод роторов 1 и 2 осущест-

вляется двумя равными зубчатыми

колесами, жестко связанными с рото-

рами 1 и 2.

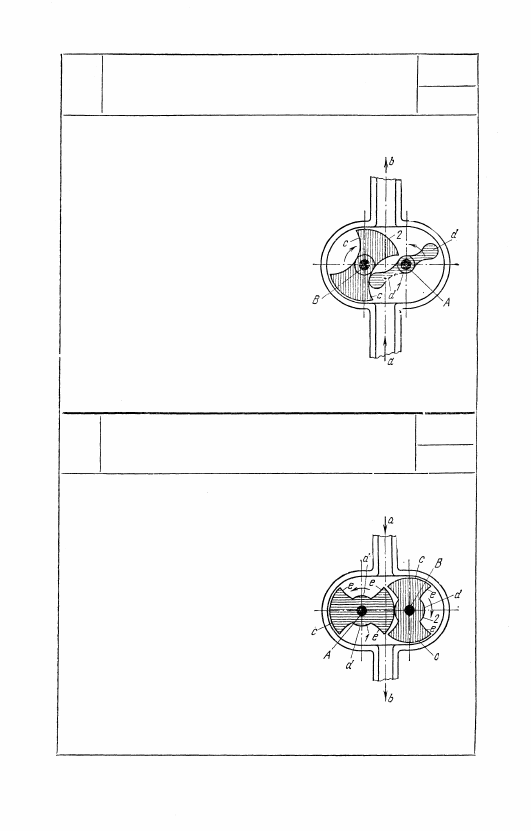

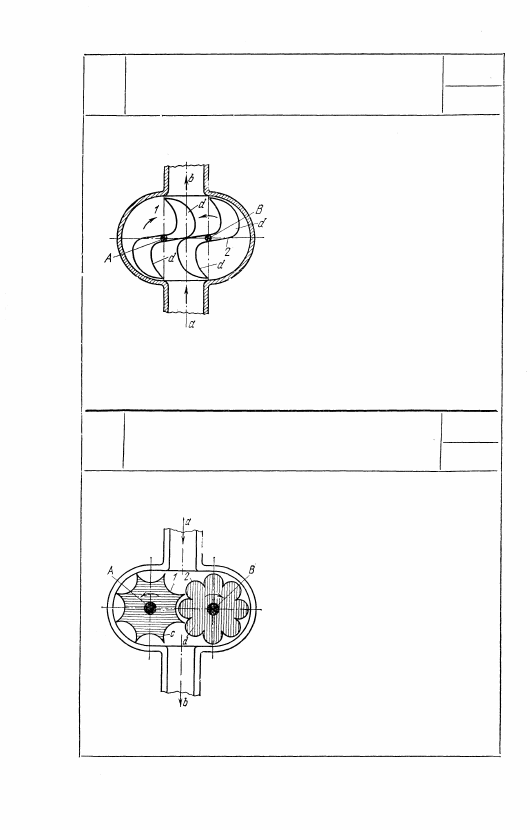

533

4088

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Два равных ротора 1 и 2 вра-

щаются вокруг неподвижных

осей A и B и имеют по два рав-

ных зуба d, профили которых об-

разованы участками циклических

кривых. При вращении роторов 1

и 2 жидкость или воздух непре-

рывно перемещаются в направле-

нии, указанном стрелками а и b.

Разделение всасывающей и нагне-

тательной полостей обеспечивает-

ся профилями роторов 1 и 2. При-

вод роторов 1 и 2 осуществляется двумя равными зубчатыми

колесами, жестко связанными с роторами 1 и 2.

4089

М Е Х А Н И З М РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются вокруг

неподвижных осей A и В и имеют

зубья с и d, профили которых

образованы участками цилиндри-

ческих кривых. При вращении ро-

торов 1 и 2 жидкость непрерывно

перемещается в направлении, ука-

занном стрелками а и b. Разделе-

ние всасывающей и нагнетатель-

ной полостей обеспечивается про-

филями зубьев с и d роторов 1 и

2. Привод роторов 1 и 2 осущест-

вляется двумя равными зубчаты-

ми колесами, жестко связанными

с роторами 1 и 2.

534

4090

М Е Х А Н И З М РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются

вокруг неподвижных осей A

и В и имеют симметрично

расположенные зубья с и

d и впадины е. При вра-

щении роторов 1 и 2 жид-

кость непрерывно переме-

щается в направлении, ука-

занном стрелками а и b.

Разделение всасывающей и

нагнетательной полостей

обеспечивается профилями

зубьев с и d и впадин е

роторов 1 и 2. Привод ро-

торов осуществляется дву-

мя равными зубчатыми колесами, жестко связанными с ро-

торами 1 и 2.

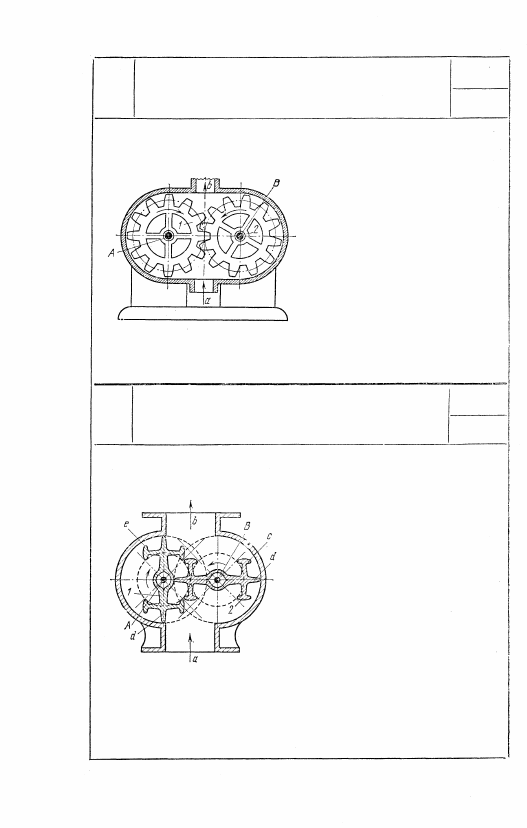

4091

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются вокруг

неподвижных осей А и В и имеют

равные зубья пальцевидной фор-

мы, профили которых образованы

участками циклических кривых.

При вращении роторов 1 и 2

жидкость непрерывно перемеща-

ется в направлениях, указанных

стрелками а и b. Разделение вса-

сывающей и нагнетательной по-

лостей обеспечивается профилями

зубьев d роторов 1 и 2. Привод

роторов 1 и 2 осуществляется

двумя равными зубчатыми коле-

сами, жестко связанными с рото-

рами 1 и 2.

535

4092

МЕХАНИЗМ РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Два равных зубчатых колеса

1 и 2 вращаются вокруг непо-

движных осей A и В и имеют

зубья, профили которых обра-

зованы эвольвентами. При вра-

щении колес 1 и 2 жидкость

непрерывно перемещается в

направлении, указанном стрел-

ками а и b.

4093

М Е Х А Н И З М РОТОРНОГО

ЗУБЧАТОГО НАСОСА

ЗГП

ЗН

Роторы 1 и 2 вращаются вокруг

неподвижных осей А и В и имеют

симметрично расположенные зубья

d пальцевой формы и зубья е

грибообразной формы. При вра-

щении роторов 1 и 2 жидкость

непрерывно перемещается в на-

правлении, указанном стрелками

а и b. Разделение всасывающей

и нагнетательной полостей обес-

печивается профилями зубьев d

и е. Привод роторов 1 и 2 осу-

ществляется посредством двух равных зубчатых колес, жестко

связанных с роторами 1 и 2.
