Механизмы в современной технике (Артоболевский) - часть 647





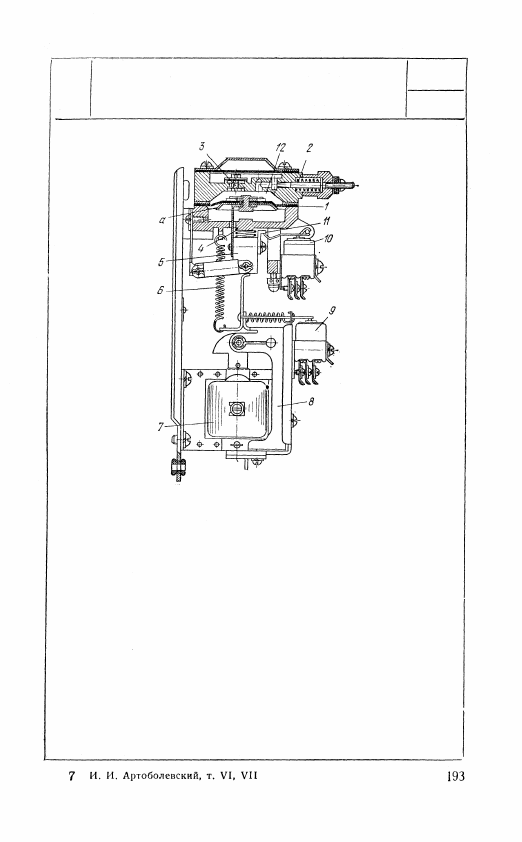

3326

МЕХАНИЗМ

ЭЛЕКТРОПНЕВМАТИЧЕСКОГО

РЕЛЕ ВРЕМЕНИ

СЭ

Рл

Воздух в камеру 12 воздушного демпфера может поступать

только через регулируемый дроссель 2, создающий опреде-

ленное сопротивление, и свободно выходить через обратный

клапан 3. Демпфер отделен от окружающего пространства

резиновой мембраной 1 с жестким грибовидным центральным

кругом а. При включении катушки 7 электромагнита упор 8

отходит от связанной с жестким кругом а мембраны 1 ко-

лодки 5, отжимаемой вниз при помощи пружины 4. Колодка

5 вместе с мембраной 1 под действием пружины 4 начинает

перемещаться вниз со скоростью, определяемой расходом воз-

духа через регулируемый дроссель 2 и весом подвижной си-

стемы. В конце хода упор 11 нажимает на кнопку микровы-

ключателя 10, который производит необходимое включение.

Обратное перемещение якоря и возвращение мембраны 1 в

исходное положение происходит под действием силы упру-

гости пружины 6 при отключенной катушке 7. Могут быть

также предусмотрены еще и контакты 9 мгновенного вклю-

чения, срабатывающие при перемещении якоря электромагни-

та вниз.

2. МЕХАНИЗМЫ  И З М Е Р И Т Е Л Ь Н Ы Х

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (3627—3639)

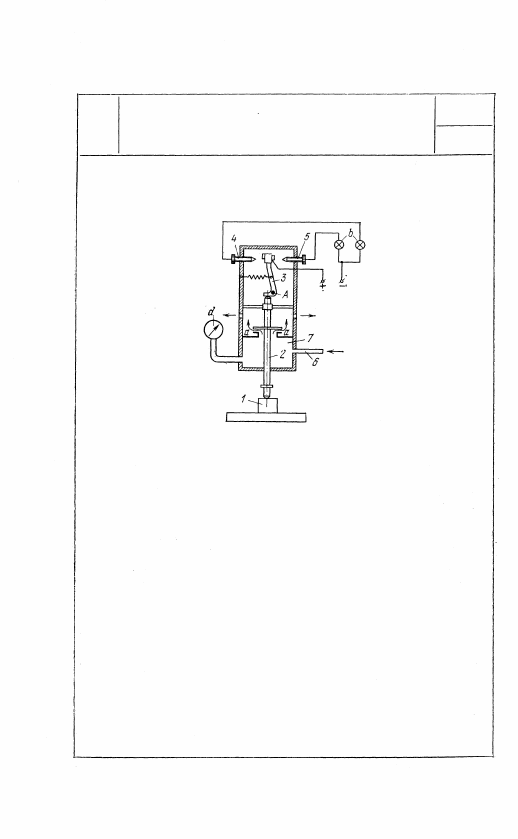

При определении размера контролируе-

мого изделия 1 измерительный шток 2,

поднимаясь или опускаясь, изменяет ве-

личину отверстий а и одновременно воз-

действует на вращающийся вокруг не-

подвижной оси А рычаг 3, замыкающий

контакт 4 или 5 в зависимости от ве-

личины контролируемого изделия 1. При

этом зажигается одна из сигнальных

лампочек b. Воздух, поступающий через

трубопровод 6 в камеру 7, выходит че-

рез отверстия а. В зависимости от ве-

личины отверстий а изменяется давле-

ние в камере 7, что отмечается на по-

казанном схематически регистрирующем

устройстве d. Таким образом, в приборе

осуществляется двойное регистрировав

ние контролируемого размера.

3627

МЕХАНИЗМ ПНЕВМОЭЛЕКТРИЧЕСКОГО

КОНТРОЛЬНОГО

ИЗМЕРИТЕЛЯ ИЗДЕЛИЙ

СЭ

И

194

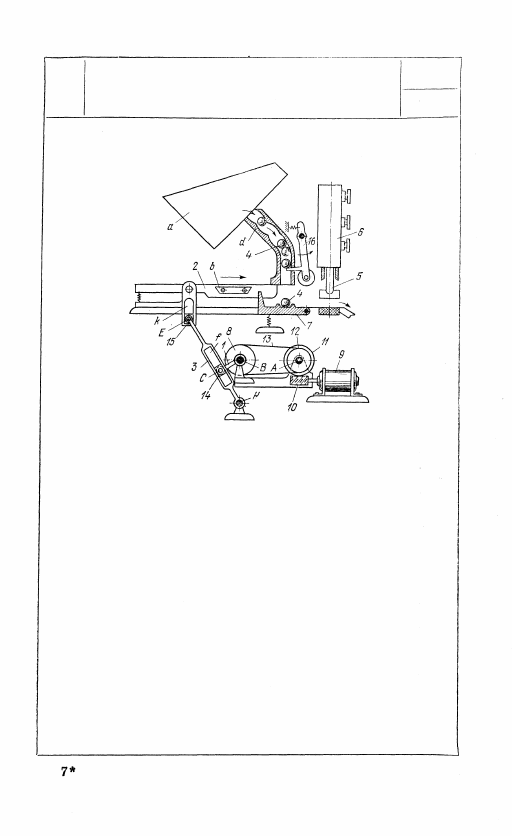

3628

МЕХАНИЗМ ДЛЯ  К О Н Т Р О Л Я

ДИАМЕТРА  Ц И Л И Н Д Р И Ч Е С К И Х

ИЗДЕЛИЙ

сэ

и

Червяк 10, укрепленный на валу мотора 9, приводит во

вращение червячное колесо 11, жестко связанное со

шкивом 12, вращающимся вокруг неподвижной оси А.

Шкив 8 вращается вокруг неподвижной оси В и при-

водится в движение гибким звеном 13. Со шкивом 8

жестко связан кривошип 1, входящий во вращатель-

ную пару С с ползуном 14, скользящим в кулисе f,

принадлежащей звену 3, вращающемуся вокруг непо-

движной оси Н. Звено 3 входит во вращательную пару

Е с ползуном 15, скользящим в кулисе k, принадлежа-

щей ползуну 2. Сортируемое изделие 4 из бункера а

по трубе d поступает в приемник 7. При вращении

кривошипа 1 ползун 2, приводимый в движение звеном

3, отжимая выступом b приемник 7, подает изделие 4

под измерительный шток 5 электроконтактного кон-

трольного измерителя 6. После измерения изделие 4

тем же ползуном 2 подается на сортирующий меха-

низм. Новое изделие пропускается в приемник 7 ры-

чагом 16, который приводится в движение выступом

кулисы.

195

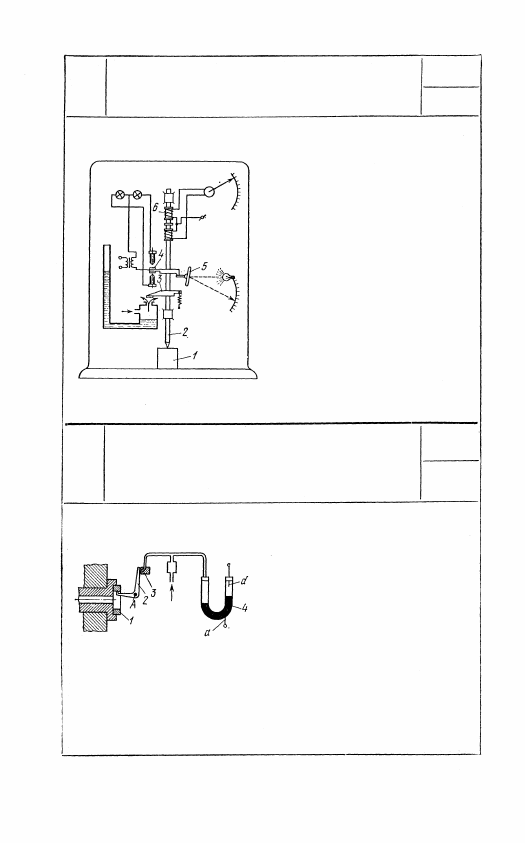

3629

МЕХАНИЗМ МНОГОШКАЛЬНОГО

КОНТРОЛЬНОГО ИЗМЕРИТЕЛЯ

ИЗДЕЛИЙ

СЭ

И

При определении величины

контролируемого изделия 1 из-

мерительный шток 2 переме-

щается вверх или вниз, воз-

действуя одновременно на че-

тыре устройства: пневматиче-

ское 5, электроконтактное 4,

оптическое 5 и индуктивное 6,

посредством которых происхо-

дит одновременное измерение

контролируемого изделия 1.

3630

МЕХАНИЗМ ПНЕВМОЭЛЕКТРИЧЕСКОГО

КОНТРОЛЬНОГО ИЗМЕРИТЕЛЯ

ДИАМЕТРА ИЗДЕЛИЙ С РТУТНЫМ

КОНТАКТОРОМ

СЭ

И

При увеличении внутреннего диа-

метра детали 1 вращающийся во-

круг неподвижной оси A рычаг 2,

касающийся алмазным наконечни-

ком шлифуемой поверхности, по-

ворачивается. Второй конец рыча-

га при этом приближается к соп-

лу 3, в которое подается сжатый

воздух. С уменьшением зазора между соплом 3 и рычагом 2

давление воздуха повышается. При этом изменяется уровень

ртути в U-образной трубке 4. При достижении определенного

диаметра обрабатываемой поверхности ртуть в трубке 4 за-

мыкает контакты а и d, включая реле останова станка.

196
