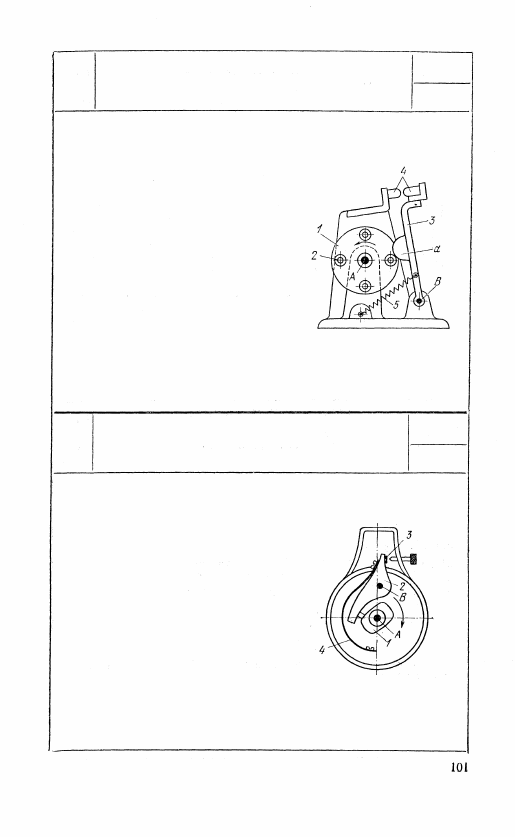

3519

РЫЧАЖНЫЙ МЕХАНИЗМ

ПРЕРЫВАТЕЛЯ

ЭЛЕКТРИЧЕСКОГО ТОКА

РЭ

ПВ

При вращении- вокруг неподвижной

оси А диска 1 с укрепленными на

нем роликами 2 последние действуют

на выступ а рычага 3, вращающего-

ся вокруг неподвижной оси В, и кон-

такты 4 при этом размыкаются. За-

мыкание контактов 4 производится

пружиной 5. Частота включений и

выключений регулируется изменени-

ем скорости вращения диска 1 или

изменением количества установлен-

ных на диске 1 роликов 2.

3520

РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ

ПРЕРЫВАТЕЛЯ МАГНЕТО

РЭ

ПВ

При вращении вокруг неподвижной

оси А кулачка 1 молоточек 2, вра-

щающийся вокруг неподвижной оси

В и находящийся под действием пру-

жины 4, периодически замыкает и

размыкает контакт 3.

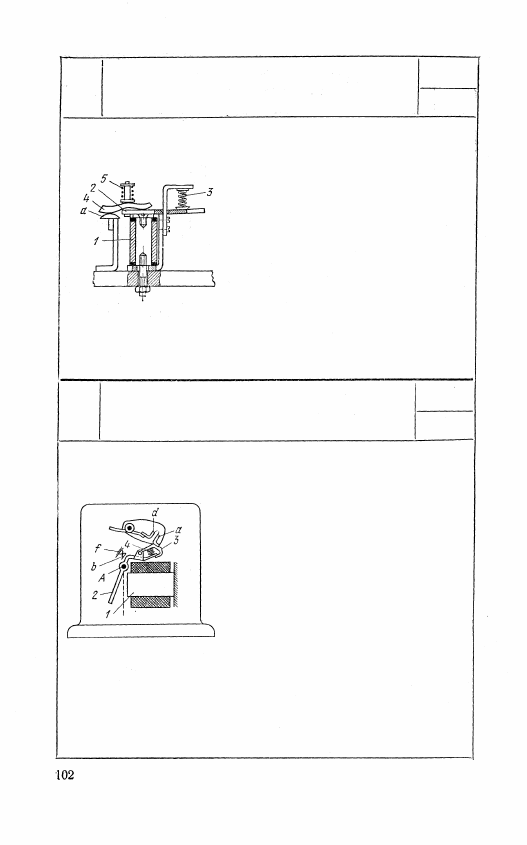

3521

РЫЧАЖНЫЙ МЕХАНИЗМ

КОНТАКТОРА

РЭ

ПВ

При прохождении электрического то-

ка по обмотке электромагнита 1

якорь 2 притягивается к сердечнику

электромагнита. При этом хвостовик

4, находящийся в соприкосновении с

якорем 2, под действием пружины 5

обеспечит замыкание контакта а.

При выключении тока пружина 3

обеспечит отбрасывание якоря 2.

3522

РЫЧАЖНЫЙ МЕХАНИЗМ

КОНТАКТОРА

ПОСТОЯННОГО ТОКА

РЭ

ПВ

Контактор представляет собой вы-

ключатель, приводимый в действие

электромагнитом. При прохождении

электрического тока в обмотке элек-

тромагнита 1 вращающийся вокруг

неподвижной оси А якорь 2, притя.-

гиваясь к сердечнику электромагни-

та 7, замыкает посредством рычага

3 контакты  a и d . Между рычагом 3

и якорем 2 расположена сжатая пру-

жина 4, обеспечивающая надежное

замыкание контактов  a и d . Одно-

временно с замыканием контактов aиd замыкаются блок-

контакты b и f.

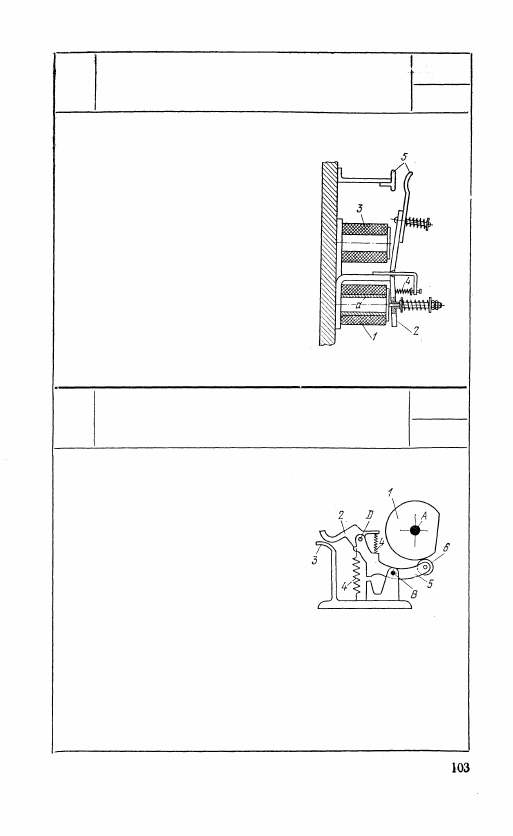

3523

РЫЧАЖНЫЙ МЕХАНИЗМ

ТАЙМТАКТОРА

РЭ

ПВ

При включении катушки 1 якорь 2

притягивается к ее сердечнику. При

выключении катушки 1, благодаря

наличию демпфирующей гильзы а,

магнитный поток будет уменьшаться

замедленно, и, когда он достигнет

определенного значения, пружина 4

оторвет якорь. В это время включа-

ется катушка 3 и якорь 2 притяги-

вается к ее сердечнику, замыкая

контакты 5.

3524

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

КОНТРОЛЛЕРА

РЭ

ПВ

Кулачок 1 вращается вокруг непо-

движной оси А. Коромысло 5 с ро-

ликом 6 вращается вокруг неподвиж-

ной оси В. Контакт 2 входит во вра-

щательную пару D с коромыслом 5.

При вращении кулачка 1 подвижный

контакт 2 замыкается или размыка-

ется с неподвижным контактом 3.

Контакты 2 и 3 имеют форму пере-

катывающихся рычагов: начальное соприкосновение и конеч-

ный контакт происходят в различных точках поверхности кон-

тактных рычагов. Этим достигается хорошее предохранение

поверхности от обгорания и окисления, а возникающее тре-

ние скольжения устраняет пленки окиси и способствует хо-

рошему контакту. Пружины 4 обеспечивают соприкосновение

контактных поверхностей и силовое замыкание механизма.

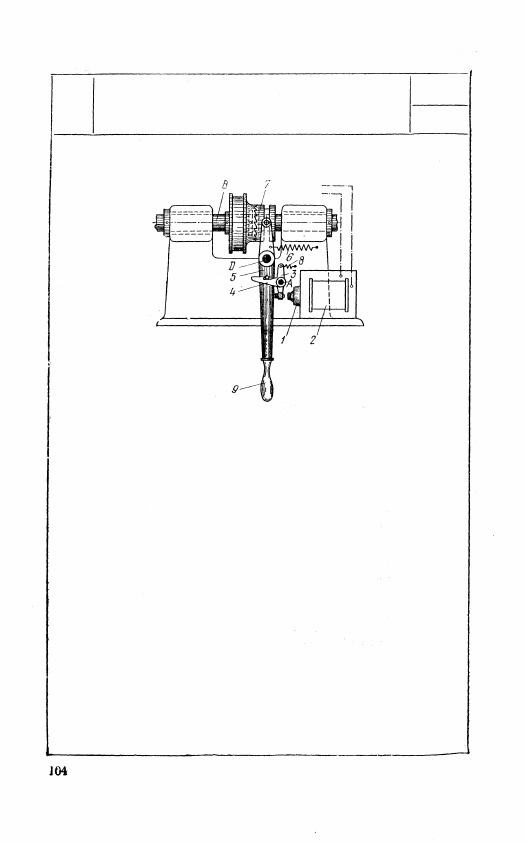

При замыкании электрической цепи

сердечник 1 соленоида 2 притягивает

конец рычага 3, вращающегося во-

круг неподвижной оси А, При этом

собачка 4 поворачивается вокруг оси

А, отпуская рычаг 5. Под действием

пружины 6 рычаг 5. поворачивается

вокруг оси D, выключая муфту 7.

Вал В, соединенный с механизмом

пресса, останавливается. При разом-

кнутой цепи, когда полосы материа-

ла продолжают подаваться в пресс,

конец рычага 3 под действием пру-

жины 8 занимает первоначальное по-

ложение. Поворачивая рукояткд 9,

включают муфту 7, приводя во вра-

щение вал В.

9. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ (3525)

3525

РЫЧАЖНЫЙ МЕХАНИЗМ МУФТЫ

ДЛЯ АВТОМАТИЧЕСКОЙ

ОСТАНОВКИ ПРЕССА

РЭ

МС
