Механизмы в современной технике (Артоболевский) - часть 623

3515

РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ ВЫКЛЮЧАТЕЛЯ

РЭ

ПВ

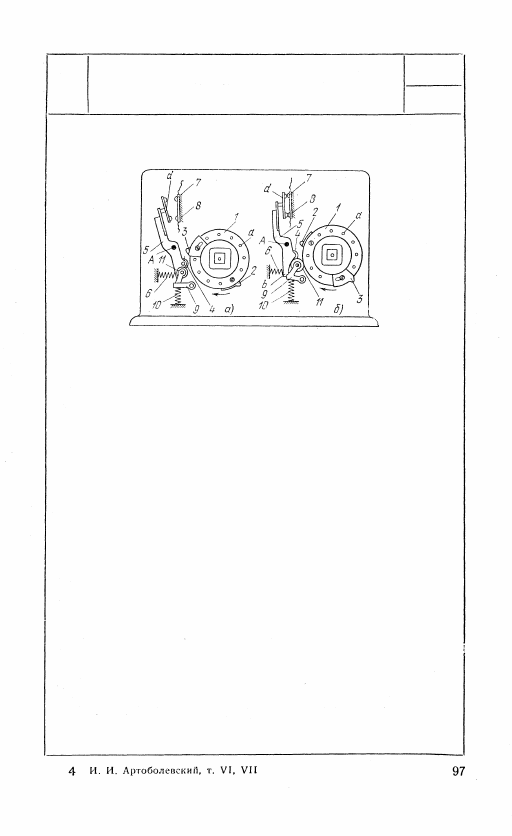

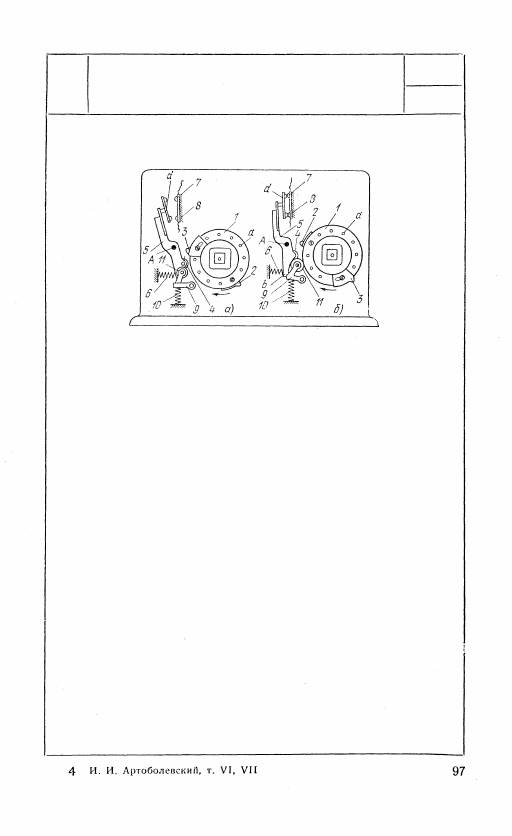

В отверстиях а, расположенных по окружности диска 1,

укреплены включающий кулачок 2 и выключающий кула-

чок 3. Кулачки 2 и 3 расположены в различных плоскос-

тях и могут переставляться по окружности в различные

отверстия а. При вращении диска 1 включающий кулачок

2 (рис. а), набегая на ролик 4, отклоняет вращающийся

вокруг неподвижной оси A рычаг 5, преодолевая сопро-

тивление пружины 6 и замыкая при этом посредством

мостика d, укрепленного на рычаге 5, контакты 7 и 8

(рис.  б ) . При дальнейшем вращении диска 1 кулачок 2

сбегает с ролика 4, однако контакты 7 и 8 остаются замк-

нутыми. Это достигается тем, что при включенных кон-

тактах 7 и 8 защелка 9 под действием пружины 10 упи-

рается в выступ b рычага 5, не давая ему возможности

повернуться и разомкнуть контакты 7 и 8 (рис.  б ) . Кон-

такты 7 и 8 остаются включенными до тех пор, пока при

дальнейшем вращении диска 1 отключающий кулачок 3

не приблизится к ролику 11, укрепленному на защелке 9,

и, упираясь в ролик 11, не отклонит защелку 9 вниз,

преодолевая сопротивление пружины 10. При этом осво-

бождается выступ b рычага 5, который под действием

пружины 6 поворачивается, выключая контакты 7 и 8.

Ролики 4 и 11 расположены соответственно в плоскостях

кулачков 2 и 3 Переставляя кулачки 2 и 3 по окружности

диска 1, можно получить замыкание и размыкание кон-

тактов 7 и 8 при заданных углах поворота выключателя.

3516

РЫЧАЖНЫЙ МЕХАНИЗМ

СОЛЕНОИДНОГО МАСЛЯНОГО

ВЫКЛЮЧАТЕЛЯ

РЭ

ПВ

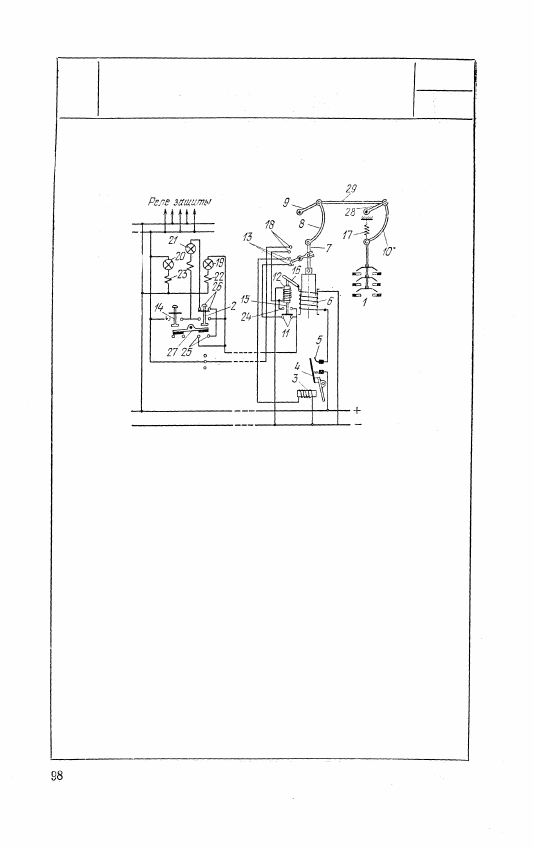

Механизм предназначен для включения и выключения

масляного выключателя 1. При включении посредст-

вом кнопочного выключателя 2 электрического тока в

обмотке катушки 3 промежуточного реле якорь его 4

замыкает контакт 5 цепи, питающей соленоид замыка-

ния 6. Якорь 7 соленоида замыкания 6 втягивается и

посредством звеньев 8, 9, 10, 28, 29 производит замы-

кание выключателя 1. Для образования цепи катушки

3 необходимо замкнутое состояние двух пар блокиро-

вочных контактов: контактов 11 соленоида размыкания

12 и сигнальных контактов 13 выключателя 1. Размы-

кание выключателя 1 можно произвести либо посред-

ством кнопочного переключателя 14, либо контактом

какого-либо из защитных реле (не показанных на ри-

сунке). При включении посредством кнопочного пере-

ключателя 14 электрического тока в обмотке катушки

соленоида размыкания 12 якорь его 15 втягивается и

отодвигает защелку 16. Стержень 7 под действием пру-

жины 17 поднимается и посредством звеньев 8, 9, 10,

3516

РЫЧАЖНЫЙ МЕХАНИЗМ

СОЛЕНОИДНОГО МАСЛЯНОГО

ВЫКЛЮЧАТЕЛЯ

РЭ

П В

28, 29 размыкает выключатель 1. Для замыкания цени

катушки соленоида размыкания 12 необходимо замк-

нутое состояние выключателя 1, что контролируется

введением в эту цепь вспомогательных сигнальных кон-

тактов 18. Постоянный контроль над работой привода

осуществляется посредством сигнальных ламп 19, 20,

21 (зеленой, красной, желтой). Цепи контрольных ламп

19 и 20 проведены соответственно через цепь проме-

жуточного реле 3 и соленоида размыкания 12. Лампы

включаются через добавочные сопротивления 22, 23 и

подбираются таким образом, чтобы ток, достаточный

для горения ламп, был значительно меньше того тока,

при котором могут сработать реле 3 и 12, а также

меньше тока отпускания. Условием горения лампы 19

является замкнутое состояние вспомогательных контак-

тов 13, которые замкнуты при разомкнутом состоянии

выключателя 1, и, кроме того, замкнутое состояние кон-

тактов 11, которые замкнуты, когда соленоид размыка-

ния 12 не возбужден. Необходимым условием для

горения лампы 20 является замкнутое состояние вспомо-

гательных контактов 18, которые замкнуты, когда замк-

нут выключатель 1. Третья сигнальная лампа 21 (ава-

рийная) зажигается при автоматическом размыкании

выключателя от действия защиты. Условие для зажи-

гания лампы 21: замкнутое состояние контактов 11, 13,

25, 26. Замкнутое состояние контактов 25 перекидного

коромысла 27 указывает, что последняя операция, пе-

ред тем произведенная от руки, была связана с на-

жатием кнопки выключателя 2. Вспомогательные сиг-

нальные контакты 13 и 18 имеют своей задачей отклю-

чать катушки 3 и 12 после того, как миновала надоб-

ность в их работе, и вместе с тем включать сигнальные

цепи. Контакты 11 и 24 устраняют возможность кача-

ния масляного выключателя 1 при замыкании его на

аварийную линию. В случае излишне продолжительного

удержания кнопки выключателя 2 в замкнутом состо-

янии образуется цепь питания соленоида размыкания

12 через контакты 24, в то время как цепь промежу-

точного реле 3 отключается контактами 11.

3517

РЫЧАЖНО-КУЛАЧКОВЫЙ
МЕХАНИЗМ ВКЛЮЧЕНИЯ

И ВЫКЛЮЧЕНИЯ

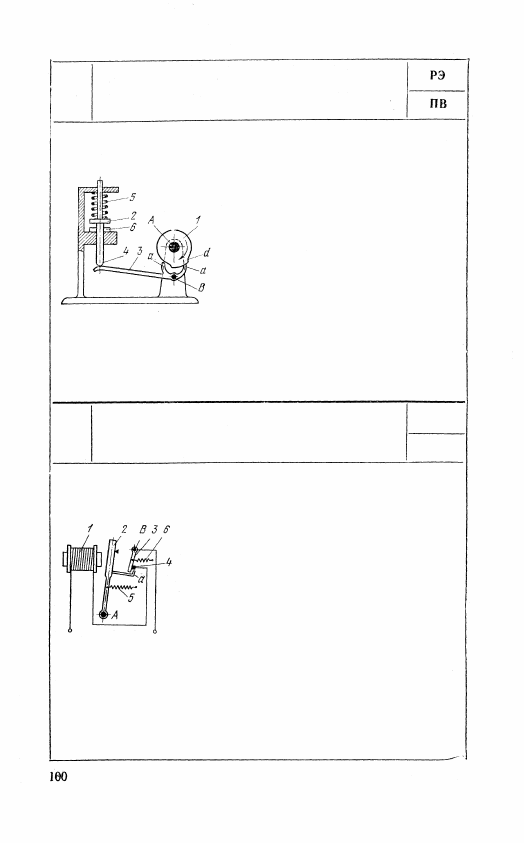

Кулачок 1 вращается вокруг непо-

движной оси А. Рычаг 3 вращается

вокруг неподвижной оси В и имеет

два выступа а, которыми он сколь-

зит по профилю кулачка 1. При вра-

щении кулачка 1 его выступ d пово-

рачивает рычаг 3 и размыкает кон-

такт, поднимая пластинку 2 при

помощи стержня 4. Замыкание кон-

такта производится пружиной 5, которая прижимает пластинку

2 к клеммам контакта 6.

3518

РЫЧАЖНЫЙ МЕХАНИЗМ

АВТОМАТИЧЕСКОГО

ПРЕРЫВАТЕЛЯ ТОКА

РЭ

ПВ

Якорь 2 и выключатель 3 вращаются во-

круг неподвижных осей А и В. При про-

хождении электрического тока через обмот-

ку электромагнита 1 якорь 2 притягивается

к сердечнику электромагнита и задева-

ет своим концом а выключатель 3, размы-

кая таким образом контакт 4 и прерывая

ток в цепи. Якорь 2 после этого отходит от сердечника элек-

тромагнита 1 под действием пружины 5, и выключатель 3

под действием пружины 6 снова замыкает контакт 4, вклю-

чая тем самым электрический ток в цепи.
