2858

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ДВОЙНОГО КРИВОШИПА

ПК

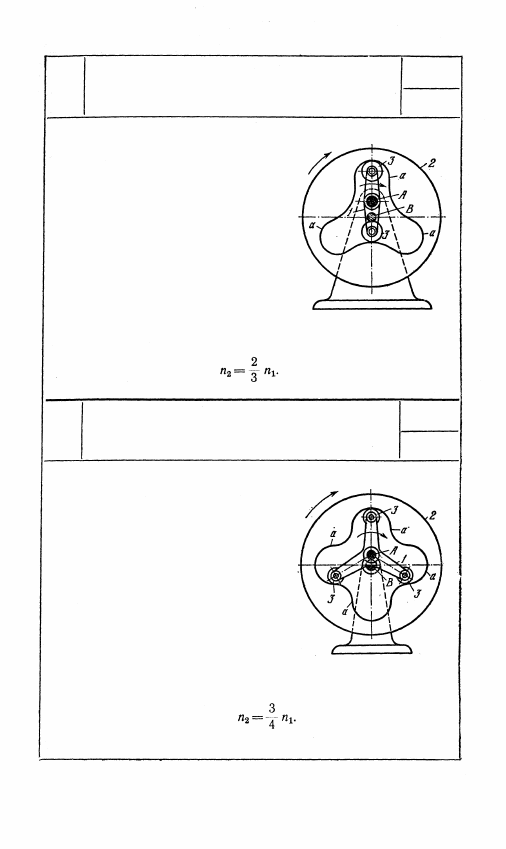

Двойной кривошип 1, вращающийся

вокруг неподвижной оси A, имеет два

ролика 3. Диск 2, вращающийся вокруг

неподвижной оси B, имеет внутренний

профиль а, состоящий из трех симмет-

рично расположенных участков. При

вращении кривошипа 1 ролики 3 криво-

шипа 1 перекатываются по профилю а

и вращают диск 2 в направлении вра-

щения кривошипа 1. Из-за наличия

двух роликов 3 диск 2 вращается не-

равномерно. Число оборотов в минуту n

1

 кривошипа 1 и n

2

 дис-

ка 2 связаны условием

2859

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ТРОЙНОГО КРИВОШИПА

ПК

Тройной кривошип 1, вращающийся

вокруг неподвижной оси A, имеет три

симметрично расположенных ролика 3.

Диск 2, вращающийся вокруг непод-

вижной оси В, имеет внутренний про-

филь а, состоящий из четырех симмет-

рично расположенных участков. При

вращении кривошипа 1 ролики 3 кри-

вошипа 1 перекатываются по про-

филю а и вращают диск 2 в направле-

нии вращения кривошипа 1. Непре-

рывность вращения диска 2 обеспечи-

вается наличием трех роликов 3. Число оборотов в минуту п

1

кривошипа 1 и n

2

 диска 2 связаны условием

43

Т

Т

2860

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ОСТАНОВКАМИ

КРЕСТООБРАЗНОГО КОРОМЫСЛА

ПК

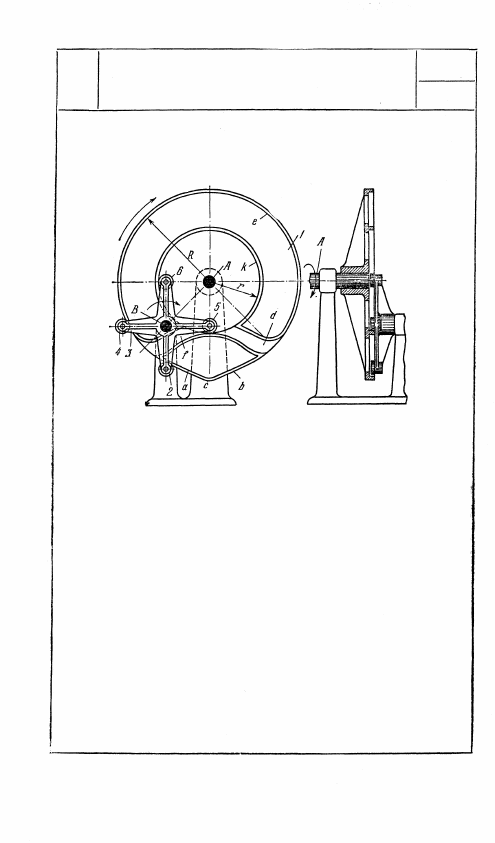

Кулачок 1, вращающийся вокруг неподвижной оси А, имеет два

профиля. Внешний профиль состоит из кривой acb и дуги окруж-

ности радиуса R. Внутренний профиль состоит из пазов d и f

и дуги k окружности радиуса r. Коромысло 3, имеющее кресто-

образную форму, вращается вокруг неподвижной оси В. Ро-

лики 2, 4, 5 и 6 коромысла 3 перекатываются по внешнему и внут-

реннему профилям кулачка 1. При вращении кулачка 1 уча-

сток acb профиля кулачка 1 воздействует на ролик 2, поворачивая

коромысло 3. При этом ролики 4 и 5 перекатываются в пазах f

и d. При перекатывании роликов по концентрическим дугам е

и k окружностей радиусов R и r коромысло 3 имеет длительную

остановку. Кинематическое замыкание механизма обеспечивается

одновременным качением роликов по соответствующим участкам

профилей.

44

Т

2861

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ЧЕТЫРЕХРОЛИКОВЫМ КОРОМЫСЛОМ

ПК

45

Т

2862

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПЕРИОДИЧЕСКИМИ ОСТАНОВКАМИ

ПК

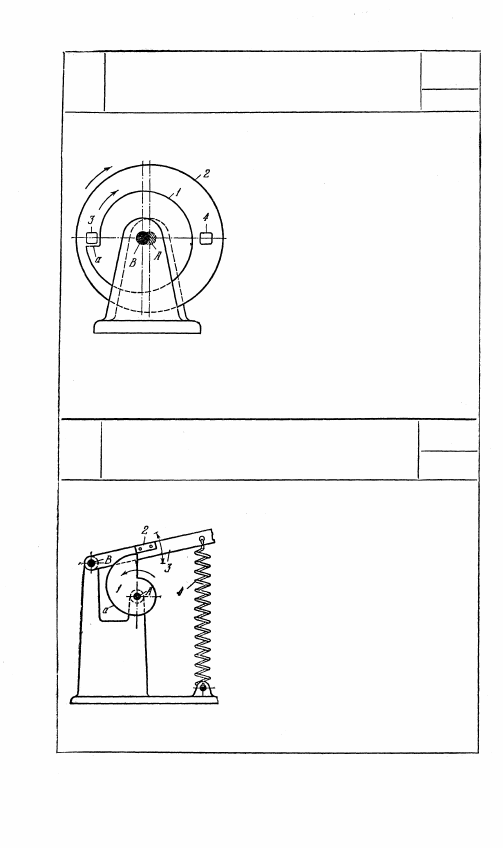

Кулачок 1, вращающийся вокруг не-

подвижной оси В, имеет выступ а, кото-

рый периодически входит в соприкосно-

вение со штифтами 3 и 4 диска 2.

Диск 2 вращается вокруг неподвижной

оси А. Штифты 3 и 4 расположены

симметрично относительно оси A.

Вследствие эксцентричности располо-

жения оси А диска 2 относительно

оси В кулачка 1 штифт 3 по истечении

полуоборота кулачка 1 выходит из

соприкосновения и за вторую половину

оборота кулачка 1 диск 2 остается неподвижным. Затем кулачок 1

захватывает штифт 4 и вновь вращает диск 2.

2863

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ УДАРНОГО ДЕЙСТВИЯ

ПК

Кулачок 1, профиль а которого очерчен

по эвольвенте круга, вращается вокруг

неподвижной оси А. Коромысло 3,

совершающее качательное движение

вокруг неподвижной оси В, имеет

планку 2, по которой скользит про-

филь а кулачка 1. После поворота

коромысла 3 на максимальный угол

профиль а выходит из соприкосновения

с планкой 2 и коромысло 3 под дейст-

вием пружины 4 с ударом возвращается

в исходное положение.
