Механизмы в современной технике (Артоболевский) - часть 512

2S51

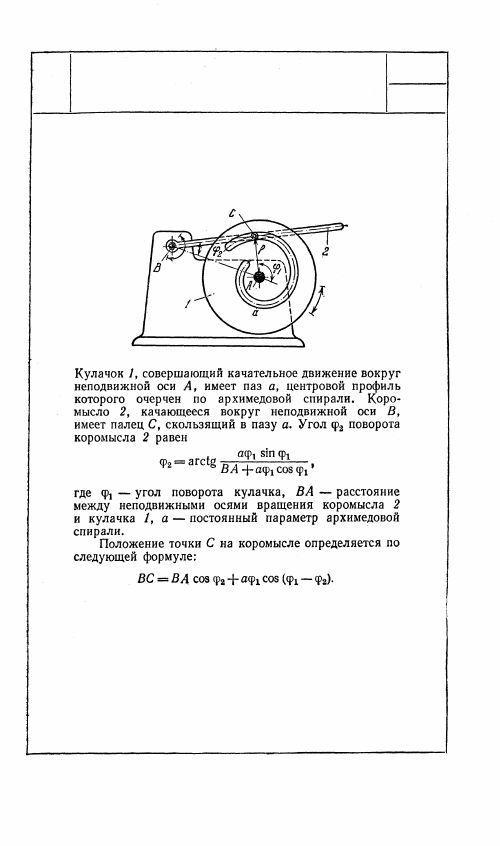

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

СО СПИРАЛЬНЫМ ПРОФИЛЕМ КУЛАЧКА

ПК

39

т

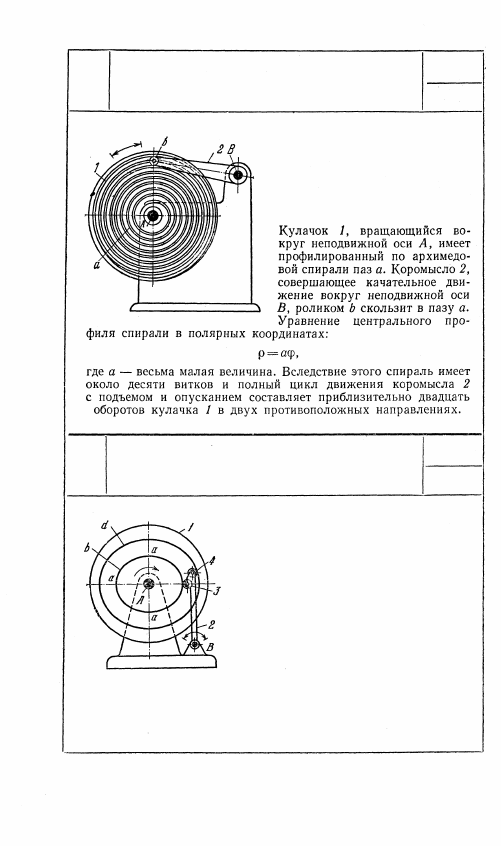

2853 ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ДВУМЯ РОЛИКАМИ НА КОРОМЫСЛЕ

ПК

Кулачок 1, вращающийся вокруг не-

подвижной оси A, имеет паз а с двумя

профилями b и d. Коромысло 2 совер-

шает качателыюе движение вокруг не-

подвижной оси В и снабжено двумя

круглыми несимметрично расположен-

ными роликами 3 и 4. Геометрическое

замыкание механизма осуществляется

качением ролика 3 по профилю b паза а, а ролика 4 — по про-

филю d паза а. Профили b и d являются огибающими положе-

ний роликов 3 и 4 в движении коромысла 2 относительно ку-

лачка 1.

40

2852

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С МНОГОВИТКОВЫМ

СПИРАЛЬНЫМ ПАЗОМ

ПК

Т

Т

Круглый ролик 1 свободно вращается вокруг неподвижной

оси D. Кулачок 2, имеющий профиль а, обкатывающий ролик 1,

входит во вращательную пару А с коромыслом 3, вращающимся

вокруг неподвижной оси В. При вращении кулачка 2 вокруг

оси А он совершает сложное движение, приводя в колебательное

движение коромысло 3. Силовое замыкание механизма обеспечи-

вается пружиной 4.

41

2854

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С МНОГОПРОФИЛЬНЫМ

КУЛАЧКОМ

ПК

Т

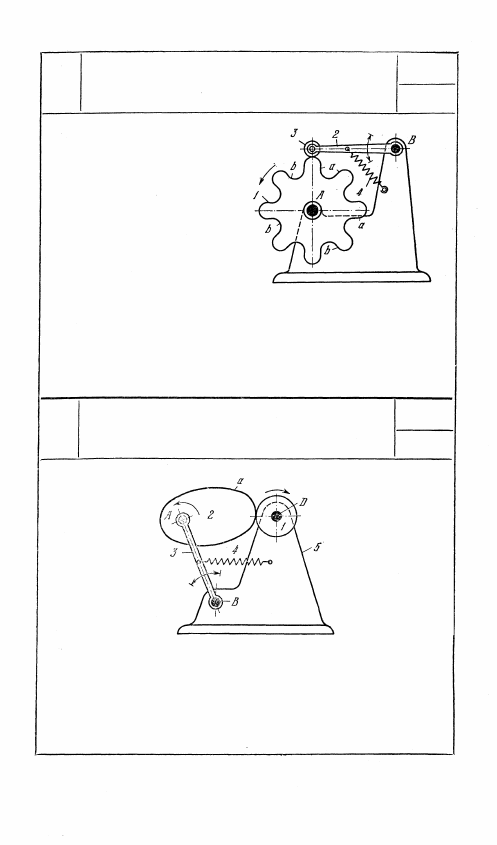

Кулачок 1, вращающийся во-

круг неподвижной оси A,

имеет восемь профилирован-

ных участков а, составленных

из сопряженных дуг окруж-

ностей. Коромысло 2, совер-

шающее качательное движе-

ние вокруг неподвижной оси

B, имеет ролик 3, перекаты-

вающийся по участкам а про-

филя кулачка. При вращении

кулачка 1 в направлении, указанном стрелкой, коромысло 2 за

полный цикл движения механизма совершает восемь качатель-

ных движений вокруг оси В с краткими остановками в моменты

соприкосновения ролика 3 со впадинами b. При вращении ку-

лачка в направлении, противоположном указанному на чертеже,

коромысло 2 стопорится. Силовое замыкание механизма обеспе-

чивается пружиной 4.

2855

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

СО СЛОЖНЫМ ДВИЖЕНИЕМ КУЛАЧКА

ПК

Т

2856

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С НЕПОДВИЖНЫМ КУЛАЧКОМ

В ВИДЕ ПАЗА

ПК

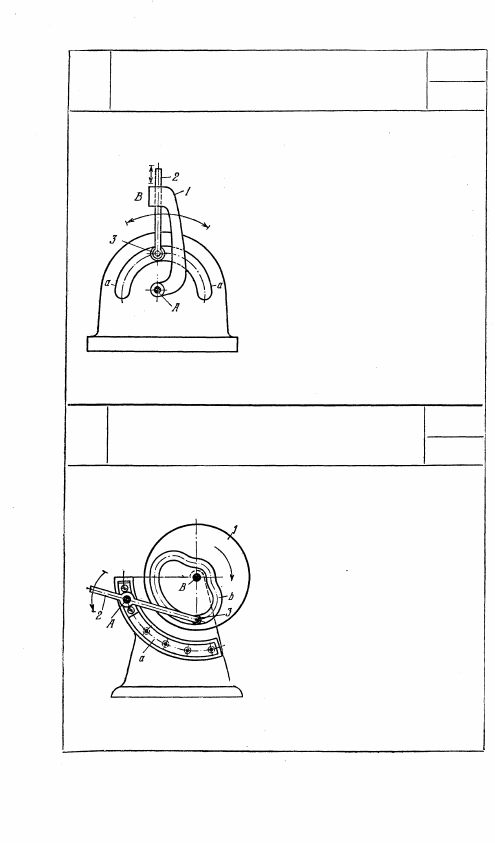

Звено 1, совершающее качательное

движение вокруг неподвижной оси

А, входит в поступательную пару В

с толкателем 2, оканчивающимся

круглым роликом 3, скользящим

в профилированном пазу а. При

вращении звена 1 толкатель 2 со-

вершает сложное движение. Геомет-

рическое замыкание механизма обес-

печивается равенством диаметра ро-

лика 3 ширине паза а.

2857

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМОЙ ОСЬЮ

ВРАЩЕНИЯ КОРОМЫСЛА

ПК

Кулачок 1, вращающийся вокруг

неподвижной оси B, имеет паз b,

в котором перекатывается ро-

,лик 3 коромысла 2, вращающе-

гося вокруг неподвижной оси A.

Ось А может закрепляться в раз-

личных положениях на дуговой

направляющей а с центром B.

При этом закон движения коро-

мысла 2 не изменяется.
