Механизмы в современной технике (Артоболевский) - часть 479
481
2712

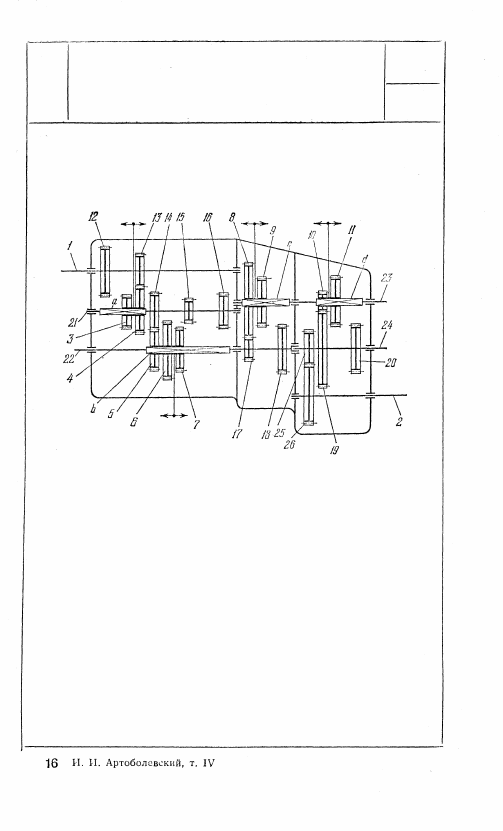

ЗУБЧАТЫЙ МЕХАНИЗМ
ДВАДЦАТИЧЕТЫРЕХСТУПЕНЧАТОЙ
КОРОБКИ ПЕРЕДАЧ СО СКОЛЬЗЯЩИМИ
КОЛЕСАМИ
СЗ
МР
С валом 1 жестко связаны колеса 12 и 13, имеющие возможность
входить в зацепление с одним из колес 3 или 4, скользящих по
призматической направляющей а промежуточного вала 21, с кото-
рым жестко связаны колеса 14, 15 и 16. Жестко связанные колеса
5, 6 и 7 могут скользить по призматической направляющей b про-
межуточного вала 22 и входить в зацепление с одним из колес 14,
15 или 16. Жестко связанные колеса 8, 9 и 10, 11 могут скользить
вдоль призматических направляющих с и d промежуточного вала
23 и входить в зацепление с колесами 17, 18, жестко связанными
с валом 22, и колесами 19, 20, жестко связанными с валом 24.
С валом 24 жестко связано колесо 25, входящее в зацепление
с колесом 26, жестко связанным с валом 2. При вращении вала 1
вал 2 может иметь двадцать четыре разные скорости в зависимости
от того, какие из скользящих колес 3, 4 или 5, 6, 7, или 8, 9, или
10, 11 входят в зацепление с соответствующими колесами, жестко
связанными с валами 1, 21, 22, 24 и 2.
