Механизмы в современной технике (Артоболевский)

2711

ЗУБЧАТЫЙ МЕХАНИЗМ

ШЕСТНАДЦАТИСТУПЕНЧАТОЙ КОРОБКИ

ПЕРЕДАЧ С ФРИКЦИОННОЙ МУФТОЙ

И СКОЛЬЗЯЩИМИ КОЛЕСАМИ

СЗ

МР

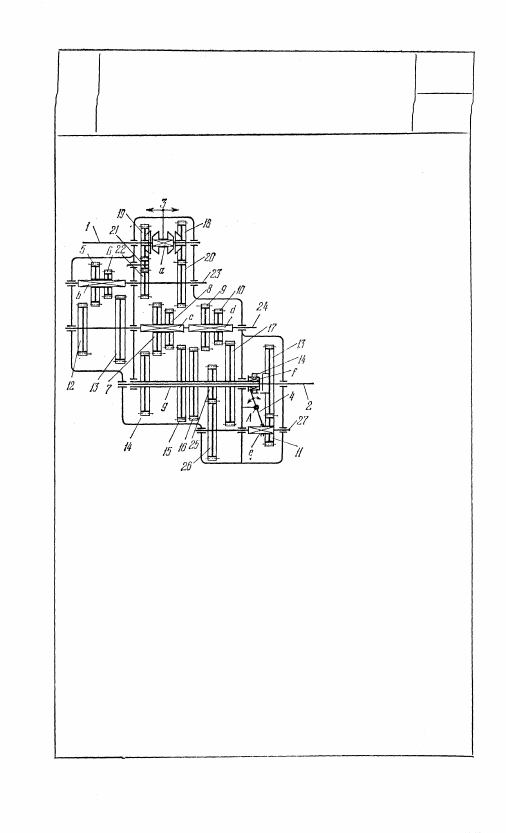

Диски фрикционной

муфты 3 могут сколь-

зить вдоль призма-

тической направляю-

щей а вала 1 и соеди-

няться с колесом 18

или 19, свободно вра-

щающимися вокруг ва-

ла 1. Колесо 19 может

входить в зацепление с

паразитным колесом 21,

которое в свою очередь

входит в зацепление

с колесом 22, жестко

связанным с валом 23.

Колесо 18 входит в за-

цепление с колесом 20,

жестко связанным с ва-

лом 23. Колеса 5 и 6

могут скользить вдоль

призматической на-

правляющей b вала 23

и входить в зацепление

с колесами 12 и 13,

жестко связанными с валом 24. Колеса 7, 8, 9, 10 могут скользить

вдоль призматических направляющих cиd вала 24. Колеса 7, 8 и

9, 10 могут входить в зацепление соответственно с колесами 14,

15 и 16, 17, свободно вращающимися на валу 2. Колесо 25, жестко

связанное с колесами 14, 15 и 16, 17, входит в зацепление с коле-

сом 26, жестко связанным с промежуточным валом 27. Муфта 14

может скользить вдоль призматической направляющей f втулки.

Соединение муфты 14 с колесом 13, жестко связанным с валом 2,

производится поворотом поводка 4 вокруг неподвижной оси А.

При этом одновременно происходит вывод колеса 11 из зацеп-

ления с колесом 13 перемещением колеса 11 вдоль призматиче-

ской направляющей вала 27.

В зависимости от включения муфт 3 и 14, а также от того, ка-

кие из скользящих колес находятся в зацеплении, при вращении

вала 1 вал 2 имеет шестнадцать разных скоростей.

480
