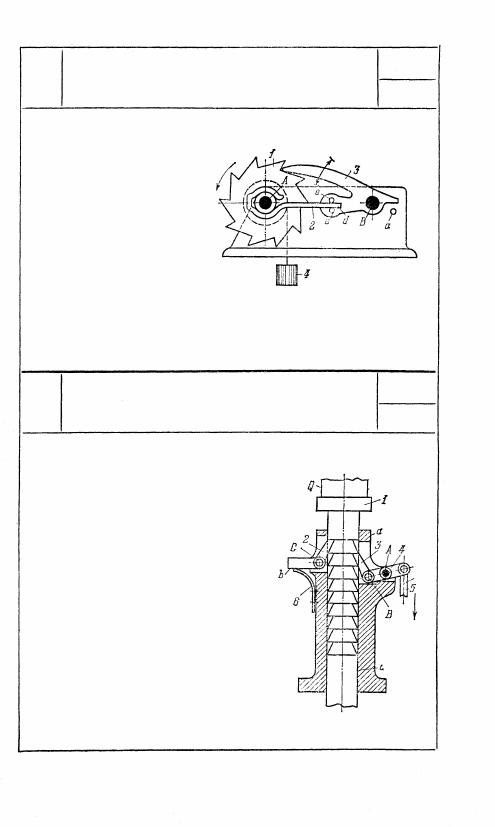

ХРАПОВОЙ МЕХАНИЗМ С ПРУЖИННОЙ

СОБАЧКОЙ ДЛЯ ПОДЪЕМА ГРУЗА

ЗХ

Гп

Храповое колесо 1, нахо-

дящееся под действием по-

стоянного момента, созда-

ваемого грузом 4, вра-

щается вокруг неподвиж-

ной оси A. Собачка 3

вращается вокруг непод-

вижной оси В. Плоская

пружина 2 охватывает сту-

пицу колеса 1, скользя

своим концом d между

пальцами е собачки 3.

При вращении колеса 1 пружина 2 стремится повернуть собачку

до упора а, благодаря чему амортизируются удары собачки о

зубья колеса 1.

2616

ХРАПОВОЙ РЕЕЧНЫЙ МЕХАНИЗМ

ДОМКРАТА

ЗХ

Гп

Круглая рейка 1 скользит в неподвиж-

ной направляющей а. Подъем груза Q

осуществляется штоком 5, приводящим

в качательное движение вокруг непод-

вижной оси А рычаг 4. С рычагом 4

входит во вращательную пару В собач-

ка 3, которая, упираясь в круглые

зубья рейки 1, перемещает ее вверх.

Обратное движение рейки 1 стопорится

собачкой 2, вращающейся вокруг оси С,

на хвостовик b которой нажимает

пружина 6.

389

2617

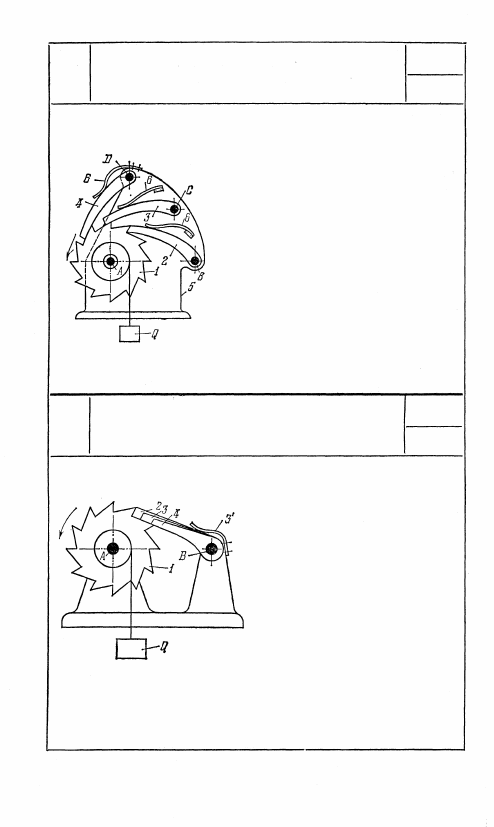

ХРАПОВОЙ МЕХАНИЗМ

С ТРЕМЯ СОБАЧКАМИ

ДЛЯ ПОДЪЕМА ГРУЗА

ЗХ

Гп

Храповое колесо 1, находящееся под

действием постоянного момента, созда-

ваемого грузом Q, вращается вокруг

неподвижной оси А в направлении,

указанном стрелкой, поднимая груз Q.

Собачки 2, 3 и 4 вращаются вокруг

неподвижных осей В, С и D стойки 5.

Силовое замыкание собачек с храповым

колесом 1 осуществляется пружина-

ми 6. Длины соприкасающихся участ-

ков собачек 2, 3 и 4 с зубьями храпо-

вого колеса 1 отличаются на одну

треть шага зацепления. Наличие трех

собачек эквивалентно увеличению втрое

числа зубьев храпового колеса 1.

Вращение колеса 1 возможно только

в направлении, указанном стрелкой.

2618

ХРАПОВОЙ МЕХАНИЗМ

С ТРЕМЯ СОБАЧКАМИ

ДЛЯ ПОДЪЕМА ГРУЗА

ЗХ

Гп

Храповое колесо 1, находящееся

под действием постоянного мо-

мента, создаваемого грузом Q,

вращается вокруг неподвижной

оси A в направлении, указанном

стрелкой, поднимая груз Q.

Собачки 2, 3 и 4 вращаются

вокруг общей неподвижной оси

В. Силовое замыкание собачек

осуществляется пружиной 3'.

Длины соприкасающихся участ-

ков собачек 2, 3 и 4 с зубьями

храпового колеса 1 отличаются

на одну треть шага зацепления. Наличие трех собачек эквивалент-

но увеличению втрое числа зубьев храпового колеса 1. Вращение

колеса 1 возможно только в направлении, указанном стрелкой,

390

391

10. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (2619—2623)

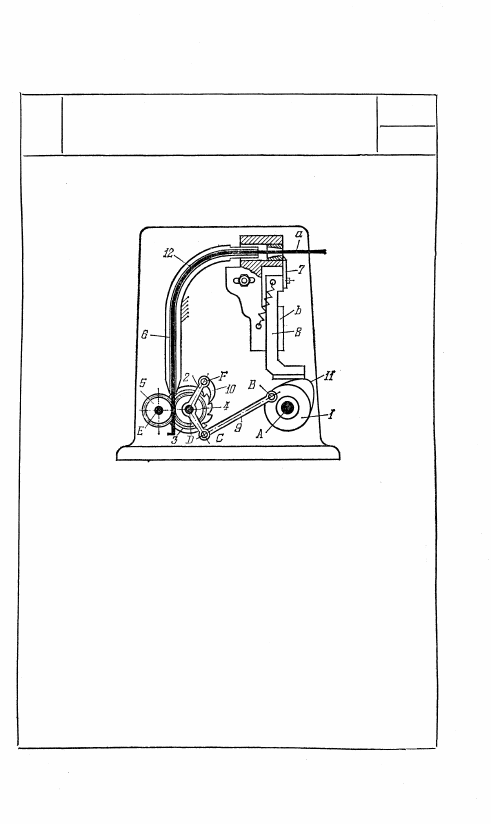

2619

ХРАПОВОЙ МЕХАНИЗМ ПОДАЧИ

ПРОВОЛОКИ

ЗХ

СП

Звено 1, вращающееся вокруг неподвижной оси A,

входит во вращательную пару В со звеном 9, вхо-

дящим во вращательную пару С со звеном 2, вра-

щающимся вокруг неподвижной оси D. Звено 2

имеет собачку 10, вращающуюся вокруг оси F,

которая, входя в зацепление с храповым колесом 3,

поворачивает его. При этом одновременно с храпо-

виком поворачивается ролик 4. Ролики 4 и 5 входят

в зацепление с помощью жестко связанных с ними

зубчатых колес, вращающихся вокруг неподвижных

осей D и Е. При движении роликов 4 и 5 зажатая

между ними проволока 12 подается по каналу 6

вверх. Ползун 8 получает движение от кулачка 11,

жестко связанного со звеном 1. При движении пол-

зуна 8 в направлении b вверх нож 7 отрезает кусок

проволоки, длина а которого зависит от величины

угла поворота храповика 3.

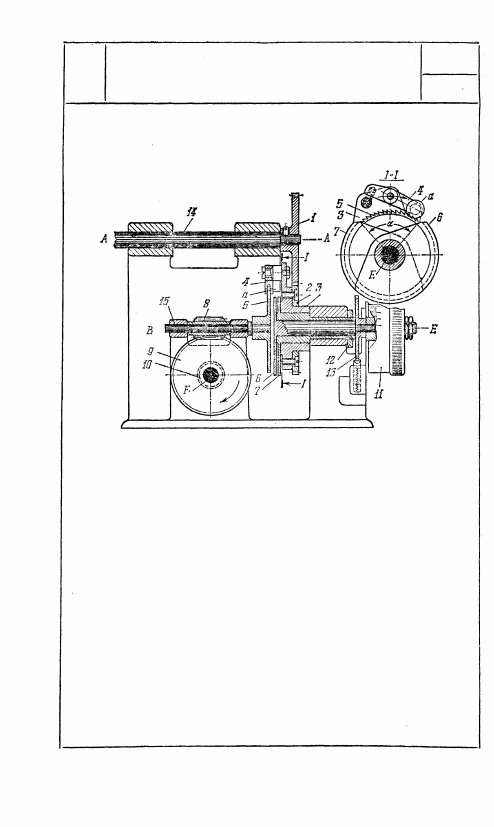

2620

ХРАПОВОЙ МЕХАНИЗМ

РЕГУЛИРУЕМОЙ ПОДАЧИ

ЗХ

СП

При вращении вала 14 вокруг неподвижной оси А движение

сообщается посредством зубчатых колес 1, 2 и диска 3 собачке 4,

на оси которой укреплен ролик а. Собачка 4, упираясь в зубья

храпового колеса 5, вращающегося вокруг неподвижной оси В,

поворачивает его вместе с валом 15 до тех пор, пока ролик а

не начнет перемещаться по кулачкам 6 и 7, вращающимся вокруг

неподвижной оси Е. При вращении вала 15 движение сообщается

посредством червячной пары 8 и 9 винту подачи 10, вращаю-

щемуся вокруг неподвижной оси F. Величина подачи каретки

зависит от расположения кулачков 6 и 7. При увеличении сек-

тора а храпового колеса 5 величина подачи за один оборот диска 3

увеличивается, а при уменьшении сектора — соответственно

уменьшается. Регулировка величины подачи осуществляется

лимбом 11 при повороте кулачка 6 относительно кулачка 7.

Одновременно с лимбом 11 поворачивается и зубчатое колесо 13,

которое застопоривается в требуемом положении. Число делений

лимба 11 соответствует числу зубьев колеса 13 и храпового

колеса 5. Начало момента подачи устанавливается поворотом

кулачка 7, фиксируемого гайкой 12.
