Механизмы в современной технике (Артоболевский) - часть 454

381

2602

ХРАПОВОЙ РЕЕЧНЫЙ МЕХАНИЗМ

С ЦИЛИНДРИЧЕСКИМ СТОПОРОМ

зх

03

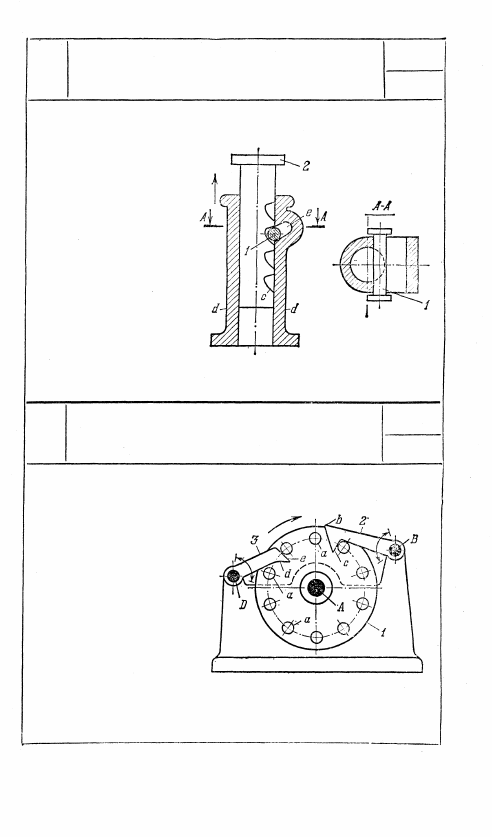

Круглая рейка 2, сколь-

зящая в неподвижных на-

правляющих d — d, имеет

карманы с, в которые

входит цилиндрический

стопор 1. В стойке меха-

низма имеется карман е.

Поступательное движе-

ние рейки 2 возможно

только в направлении, ука-

занном стрелкой. При об-

ратном движении цилинд-

рический стопор 1 закли-

нивает рейку 2.

2603

ХРАПОВОЙ МЕХАНИЗМ БЛОКИРОВКИ

ЗХ

03

Цевочное колесо 1, вра-

щающееся вокруг непод-

вижной оси А, имеет цев-

ки а. При вращении ко-

леса 1 в направлении,

указанном стрелкой, цев-

ка а, воздействуя на скос b

собачки 2 и скос d собач-

ки З, поворачивает их

вокруг неподвижных осей

В и D. Обратное враще-

ние колеса 1 блокируется

упором цевок а в скосы с

и е собачек 2 и 3.

2604

ХРАПОВОЙ МЕХАНИЗМ СТОПОРА

ЗХ

03

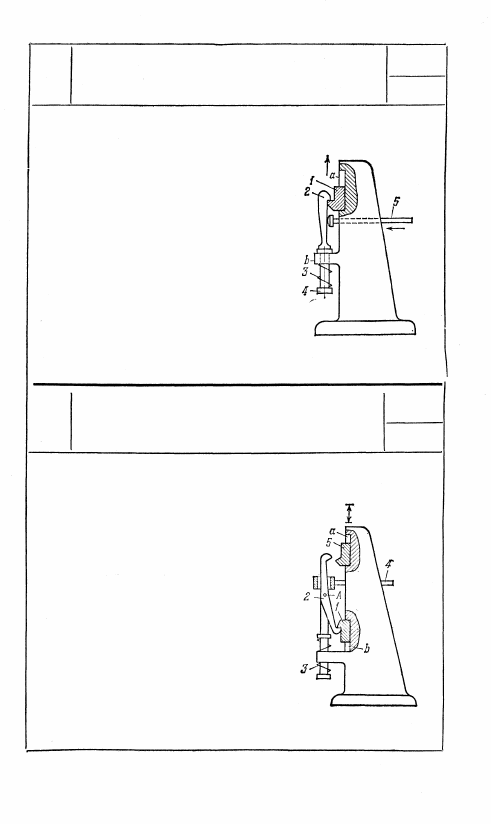

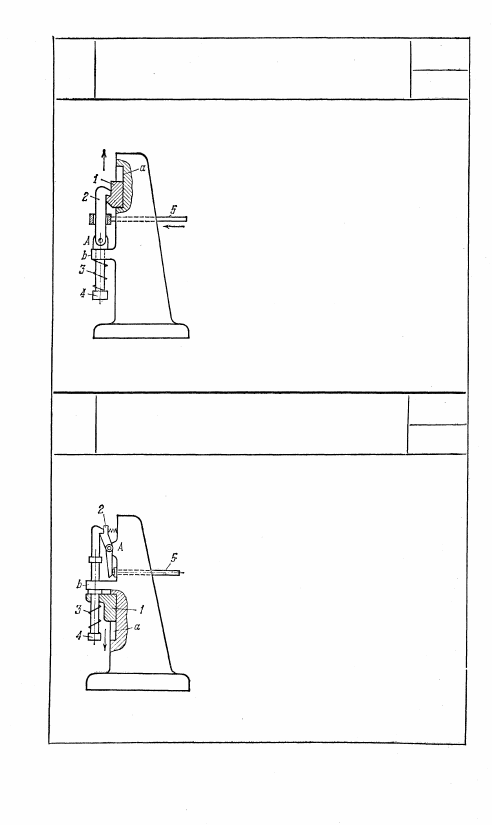

Звено 1 движется поступательно в не-

подвижной направляющей а. При дви-

жении звена 1 в направлении, указан-

ном стрелкой, производится сжатие

Пружины 3, которая после освобожде-

ния собачки 2 ее поворотом вокруг

оси А звеном 5 возвращает звено 4,

движущееся поступательно в неподвиж-

ной направляющей b, в исходное поло-

жение.

2605

ХРАПОВОЙ МЕХАНИЗМ СТОПОРА

ЗХ

03

Звено 1 движется поступательно в не-

подвижной направляющей а. При дви-

жении звена 1 в направлении, указан-

ном стрелкой, производится сжатие

пружины 3, которая после освобожде-

ния собачки 2 ее поворотом вокруг

оси A звеном 5 перемещает звено 4,

движущееся поступательно в непод-

вижной направляющей b, в том же

направлении.

382

2606

ХРАПОВОЙ МЕХАНИЗМ СТОПОРА

ЗХ

03

Звено 1 движется поступательно в не-

подвижной направляющей а. При дви-

жении звена 1 в направлении, указан-

ном стрелкой, производится сжатием

пружины 3; после освобождения зве-

ном 5 собачки 2, выполненной в виде

плоской пружины, пружина 3 возвра-

щает звено 4, движущееся поступа-

тельно в неподвижной направляющей b,

в исходное положение.

2607

ХРАПОВОЙ МЕХАНИЗМ ДВОЙНОГО

СТОПОРА

ЗХ

03

Звено 1 удерживается в положении,

указанном на рисунке, собачкой 2

и пружиной 3; звено 5 совершает по-

ступательное движение относительно

направляющей а. При переключении

собачки 2 поворотом вокруг оси А

рычагом 4 звено 5 останавливается,

а звено 1 совершает поступательное

движение в неподвижной направляю-

щей b.

383

384

Звено 1 удерживается в положении,

указанном на рисунке, собачкой 2

и пружиной 3; звено 5 совершает по-

ступательное движение относительно

неподвижной направляющей а. При

переключении собачки 2 ее поворотом

вокруг оси А рычагом 4 останавли-

вается звено 5, а звено 1 совершает

поступательное движение в направляю-

щей b.

2608

ХРАПОВОЙ МЕХАНИЗМ ДВОЙНОГО

СТОПОРА

ЗХ

03

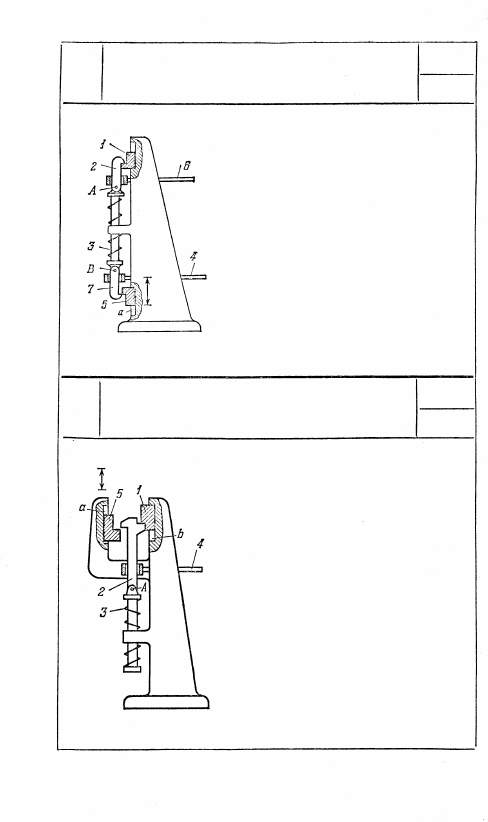

Звено 1 удерживается в положении,

указанном на рисунке, собачкой 2 и

пружиной 3. Звено 5 совершает посту-

пательное движение относительно не-

подвижной направляющей а. Осво-

бождение или застопоривание каждого

из звеньев 1 или 5 может произво-

диться независимо с помощью рыча-

гов 6 и 4 поворотом собачек 2 и 7

вокруг осей А и В.

2609

ХРАПОВОЙ МЕХАНИЗМ ДВОЙНОГО

СТОПОРА

ЗХ

03
