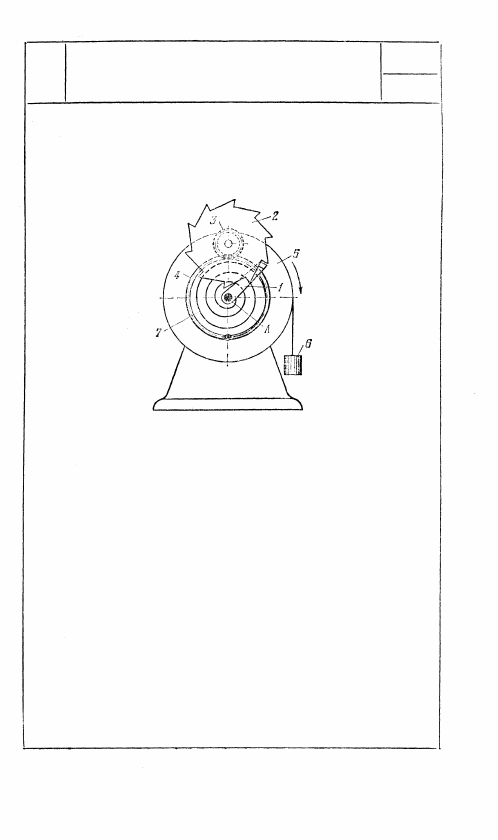

На диск 5, вращающийся вокруг неподвиж-

ной оси A, действует вращающий момент,

создаваемый грузом 6. Храповое колесо 2

жестко соединено с зубчатым колесом 3,

находящимся в зацеплении с неподвижным

колесом 4. Диск 5 является поводком в пла-

нетарной передаче, состоящей из колес 3 и 4.

Пружина 7 прикреплена одним концом

к диску 5, а другим концом — к звену 1.

Под действием пружины 7 звено 1 повора-

чивается, выходя из зацепления с храповым

колесом 2. Диск 5 поворачивается под дей-

ствием груза 6. Колесо 3 обкатывается по

неподвижному колесу 4 до тех пор, пока

храповое колесо 2 не войдет в зацепление

со звеном 1, предварительно остановленным

устройством, не показанным на рисунке.

При этом производится натяжение пружины 7.

2578

ЗУБЧАТО-ХРАПОВОЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С УПРУГИМ ЗВЕНОМ

ЗХ

м

2579

ЗУБЧАТО-ХРАПОВОЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С УПРУГИМ ЗВЕНОМ

ЗХ

М

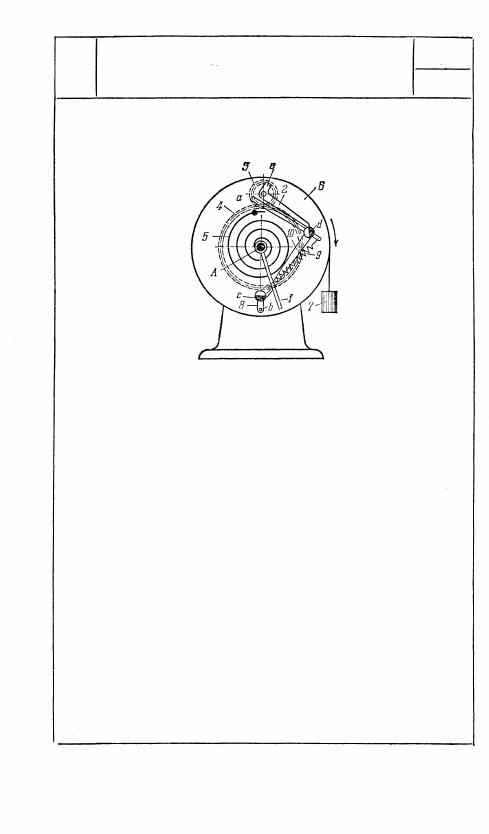

На диск 6, вращающийся вокруг неподвижной

оси A, действует вращающий момент, создаваемый

грузом 7. Собачка 2 жестко связана с колесом 3,

находящимся в зацеплении с неподвижным коле-

сом 4. Пружина 5 укреплена одним концом на зве-

не 1, а другим концом — на диске 6, являющимся

поводком в планетарной передаче, состоящей из

колес 3 и 4. Под действием спиральной пружины 5

звено 1, поворачиваясь, воздействует на штифт b

звена 8 и поворачивает последнее. Звено 10 при

этом поворачивается под действием пружины 9 на

небольшой угол и соскальзывает с тормозной по-

верхности с звена 8. Одновременно с поворотом

звена 10 его тормозная поверхность d поворачива-

ется и собачка 2 освобождается. Диск 6 поворачи-

вается и колесо 3, обкатываясь по неподвижному

колесу 4, делает один оборот. При этом плечо е

собачки 2, воздействуя на плечо а звена 10, повора-

чивает его так, что оно снова касается тормозной

поверхности звена 8, своевременно остановленного

устройством, не показанным на рисунке. Пру-

жина 5 при повороте диска 6 заводится. После

одного оборота колеса 3 собачка 2 снова заторма-

живает движение механизма.

362

363

2580

ЗУБЧАТО-ХРАПОВОЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С УПРУГИМ ЗВЕНОМ

ЗХ

м

На диск 5, вращающийся вокруг не-

подвижной оси A, действует вращаю-

щий момент, создаваемый грузом 6.

Собачка 2 жестко соединена с зубчатым

колесом 3, находящимся в зацеплении

с неподвижным колесом 4. Диск 5

является поводком в планетарной пе-

редаче, состоящей из колес 3 и 4.

Звено 1 имеет тормозную поверх-

ность а на половине своего диаметра.

Пружина 7 прикреплена одним концом

к диску 5, а другим концом — к зве-

ну 1. Под действием пружины 7 звено 1

поворачивается. При этом собачка 2

перестает соприкасаться с тормозной

поверхностью и диск 5 начинает вращаться. Зубчатое колесо 3

обкатывается по неподвижному колесу 4 до тех пор, пока собач-

ка 2 не коснется тормозной поверхности и не остановит движения.

Одновременно производится натяжение пружины 7, так как

звено 1 останавливается под действием механизма, не показанного

на рисунке.

2581

ХРАПОВОЙ МЕХАНИЗМ

СВОБОДНОГО ХОДА
ВЫХОДНОГО ЗВЕНА

ЗХ

М

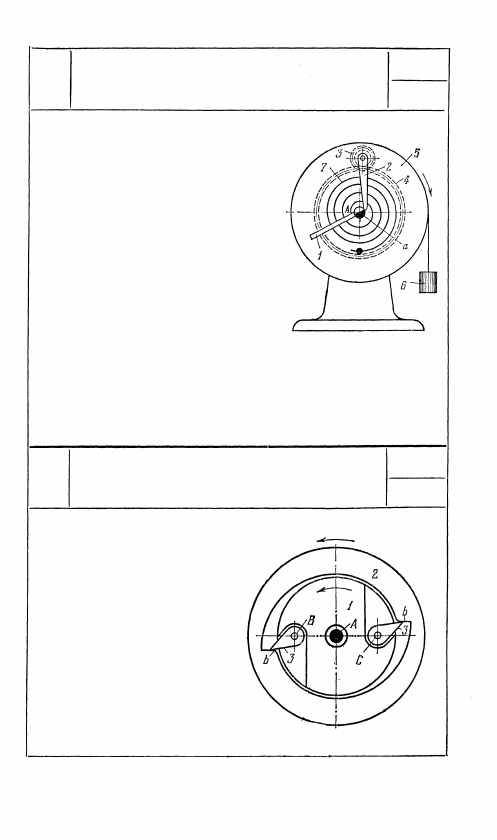

Звено 1, вращающееся вокруг

неподвижной оси A, имеет две

собачки 3, вращающиеся вокруг

осей В и С. Звено 2, свободно

вращающееся вокруг оси A,

имеет выступы b. При вращении

звена 1 в направлении, указан-

ном стрелкой, собачки 3 упи-

раются в выступы и увлекают

за собой звено 2. При остановке

звена 1 звено 2 может по инер-

ции продолжать свое движение.

При обратном направлении вра-

щения звена 1 собачки 3 вы-

ходят из зацепления и колесо 2

находится в покое.

2582

РЫЧАЖНО-ХРАПОВОЙ ОБГОННЫЙ

МЕХАНИЗМ

ЗХ

м

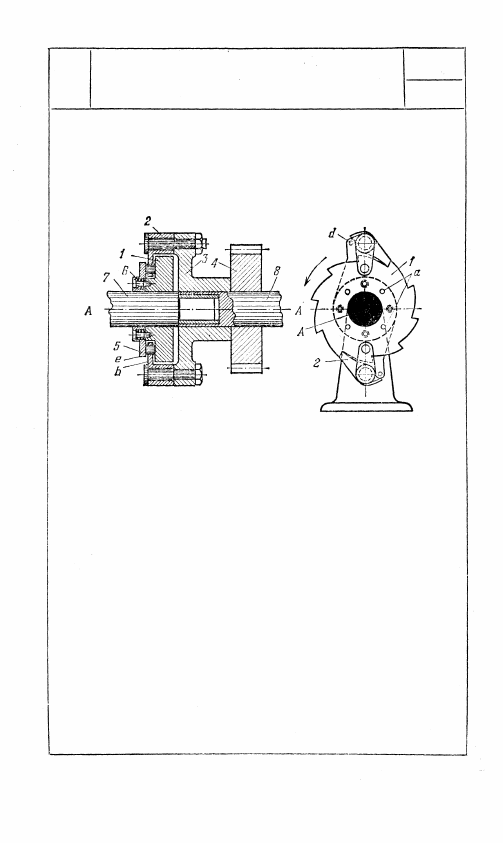

При вращении вала 7 вокруг неподвижной оси А связанное

с ним храповое колесо 1 сообщает вращение посредством

собачек 2 в направлении, указанном стрелкой, фланцу 3,

жестко насаженному на вал 8. При этом вал 8 вращается

с угловой скоростью, равной угловой скорости вала 7.

В отверстиях отростков b собачек 2 располагаются фрик-

ционные пробки, зажатые между фрикционным диском 5

и колесом 1 посредством пружин 6 и шпилек а. При уве-

личении угловой скорости вала 8, приводимого во враще-

ние, в этом случае посредством зубчатого колеса 4 собач-

ки 2 поворачиваются вокруг своих осей и выходят из за-

цепления с храповым колесом 1. Поворот собачек ограни-

чивается штифтами d. При выключении обгонного привода

вал 8 остается в покое до тех пор, пока собачки 2, повер-

нувшись в обратном направлении относительно своих

осей, не войдут в зацепление с храповым колесом 1, после

чего валу 8 снова сообщается угловая скорость, равная

угловой скорости вала 7.
