Механизмы в современной технике (Артоболевский) - часть 446

2561

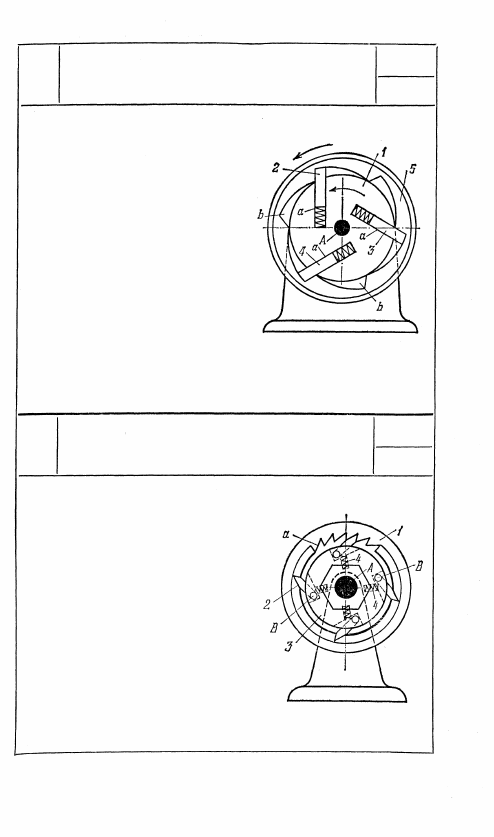

ХРАПОВОЙ МЕХАНИЗМ С ТРЕМЯ

ПРИЗМАТИЧЕСКИМИ СОБАЧКАМИ

ЗХ

М

Звено 1 вращается вокруг непод-

вижной оси А. В симметрично

расположенных пазах а скользят

три призматические собачки 2, 3 и 4,

оси скольжения которых образуют

между собой углы 120°. Храповое

колесо 5 с зубьями b свободно вра-

щается вокруг оси А. Зубья b,

расположенные на внутренней по-

верхности храпового колеса 5, вхо-

дят в зацепление с собачками 2, 3

и 4, обеспечивая вращение колеса 5

только в сторону, указанную стрел-

кой, с угловой скоростью, равной

угловой скорости звена 1. При обратном вращении звена 1 коле-

со 5 находится в покое.

2562

ХРАПОВОЙ МЕХАНИЗМ С ВНУТРЕННИМ

ЗАЦЕПЛЕНИЕМ И ЧЕТЫРЬМЯ

СОБАЧКАМИ

ЗХ

М

Храповое колесо 1 с зубьями, распо-

ложенными на внутренней поверх-

ности колеса, вращающееся вокруг

неподвижной оси A, зубьями а входит

в зацепление с четырьмя собачками 2,

вращающимися вокруг осей В звена 3.

Собачки 2 прижимаются к зубьям а

пружинами 4. При вращении звена 3

колесо 1 вращается с той же угловой

скоростью и не может поворачиваться

относительно звена 3 в обратном на-

правлении.

349

2563

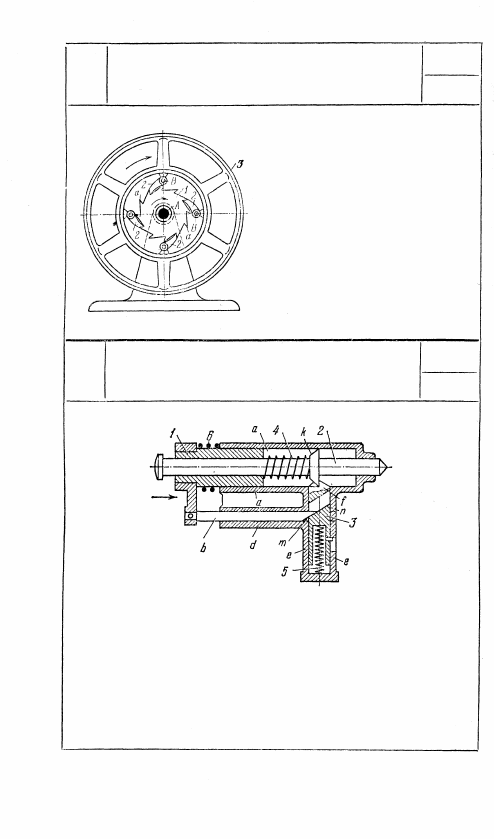

ХРАПОВОЙ МЕХАНИЗМ КОЛЕСА

С ЧЕТЫРЬМЯ СОБАЧКАМИ

ЗХ

м

Храповое колесо 1, вращающееся

вокруг неподвижной оси A, зубь-

ями а входит в зацепление с че-

тырьмя собачками 2, вращающимися

вокруг осей В колеса 3, свободно

вращающегося вокруг оси А. Одно-

временно находится в зацеплении

не менее двух собачек. При вра-

щении колеса 1 колесо 3 вращается

с той же угловой скоростью.

2564

ХРАПОВОЙ МЕХАНИЗМ

С КЛИНОВЫМИ ЗВЕНЬЯМИ

ЗХ

М

Звено 1, имеющее клин b, скользит в неподвижных направляю-

щих а. Защелка 3, скользящая в неподвижных направляющих е,

оканчивается стопором f, фиксирующим деталь k штанги 2,

скользящей в звене 1. Защелка 3 прижимается пружиной 5, а

звено 1 отжимается пружиной 6. При нажатии на звено 1 в на-

правлении, указанном стрелкой, последнее, воздействуя клином m

на скошенную часть п защелки 3, выводит из зацепления с де-

талью k стопор, тем самым освобождая звено 2, которое под

действием пружины 4, так же как и звено 1. двигается в направ-

лении, указанном стрелкой.

350

При нажатии на звено 1 общая защелка 2 поворачивается вокруг

неподвижной оси A, освобождая звено 4, которое под действием

пружины 3 возвращается в исходное положение.

351

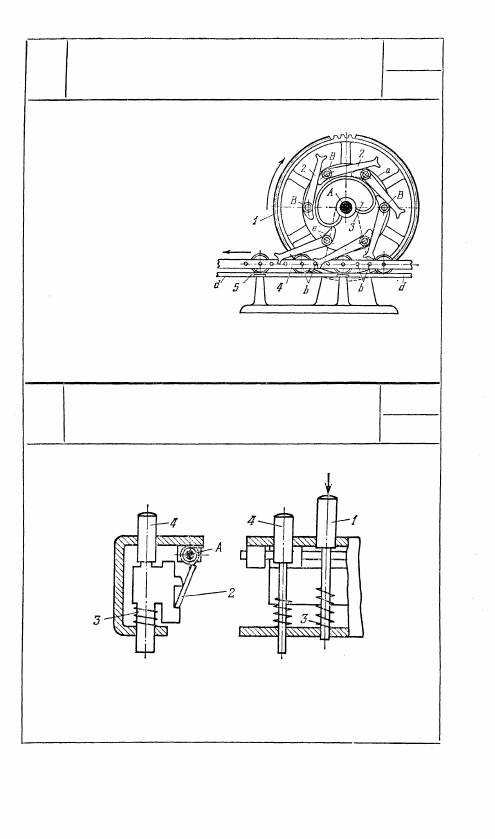

2566

ХРАПОВОЙ МЕХАНИЗМ

С ОБЩЕЙ ЗАЩЕЛКОЙ

ДЛЯ НЕСКОЛЬКИХ ЗВЕНЬЕВ

ЗХ

М

2565

ЗУБЧАТО-ХРАПОВОЙ МЕХАНИЗМ

С ЦЕВОЧНОЙ РЕЙКОЙ

ЗХ

М

Колесо 1 вращается во-

круг неподвижной оси А.

С ободом колеса жестко

связан диск а. Собачки 2,

свободно вращающиеся

вокруг осей В, периоди-

чески входят в зацепле-

ние с цевками b рейки 4,

перекатывающейся по не-

подвижной плоскости d

на роликах 5, При вра-

щении колеса 1 собачки 2

перемещают рейку 4. Со-

бачки 2 выводятся из

зацепления и предохраняются от опрокидывания неподвижным

кулачком З, по профилю которого скользят хвостовики e собачек 2.

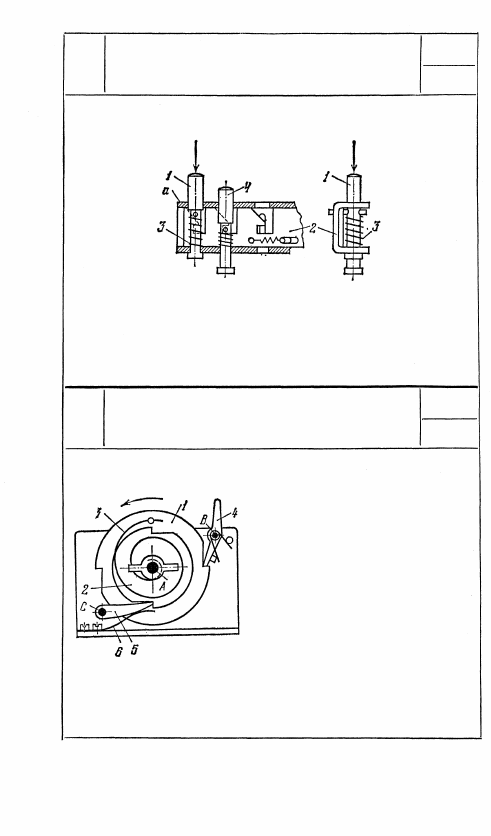

2567

ХРАПОВОЙ МЕХАНИЗМ

С ОБЩЕЙ ЗАЩЕЛКОЙ

ДЛЯ НЕСКОЛЬКИХ ЗВЕНЬЕВ

ЗХ

м

При нажатии на звено 1 общая защелка 2 сдвигается вдоль не-

подвижной направляющей а, освобождая, таким образом, второе

звено 4, которое под действием пружины 3 возвращается в исход-

ное положение.

2568

ХРАПОВОЙ МЕХАНИЗМ

ДВУСТОРОННЕГО ДЕЙСТВИЯ

ЗХ

М

Диски 1 и 2 свободно вращаются

вокруг неподвижной оси A. Со-

бачка 4 вращается вокруг непо-

движной оси В. При отжатии со-

бачки 4 диск 1 под действием пру-

жины 3, одним концом укрепленной

на диске 2, а другим концом —

на диске 1, поворачивается на

полоборота в направлении, указан-

ном стрелкой. Вращением также на

пол-оборота в том же направлении

диска 2 пружина 3 приводится

в исходное состояние. Диск 2 стопорится собачкой 5, вращаю-

щейся вокруг неподвижной оси С, прижимаемой пружиной 6.
