1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (2506—2544)

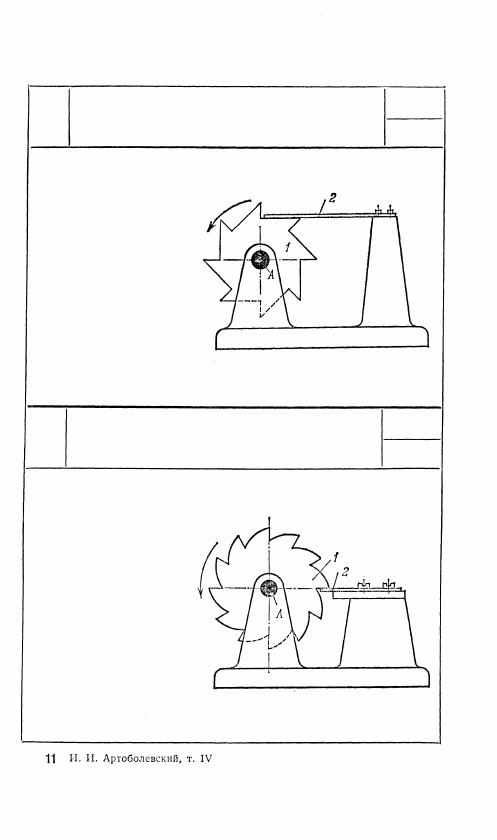

2506

ХРАПОВОЙ МЕХАНИЗМ

С ПРУЖИННОЙ СОБАЧКОЙ

ЗХ

Т

Храповое колесо 1 враща-

ется вокруг неподвижной

оси в направлении, ука-

занном стрелкой. Обрат-

ный ход храпового коле-

са 1 предупреждается пру-

жинной собачкой 2.

2507

ХРАПОВОЙ МЕХАНИЗМ

С ПРУЖИННОЙ ЗАЩЕЛКОЙ

ЗХ

т

Храповое колесо 1 враща-

ется вокруг неподвижной

оси А в направлении, ука-

занном стрелкой. Обрат-

ный ход храпового коле-

са 1 предупреждается пру-

жинной защелкой 2.

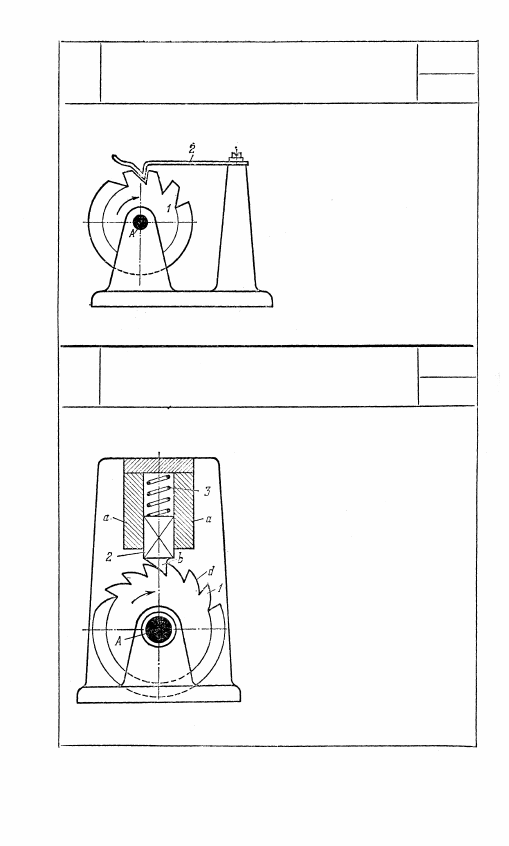

321

322

Храповое колесо 1 вращается во-

круг неподвижной оси А. Призма-

тическая защелка 2 скользит в не-

подвижных направляющих а — а и

имеет зуб b, входящий в зацепление

с зубьями d колеса 1. Защелка 2

под действием пружины 3 постоянно

прижата к зубьям d храпового ко-

леса 2 и допускает движение колеса

только в направлении, указанном

стрелкой.

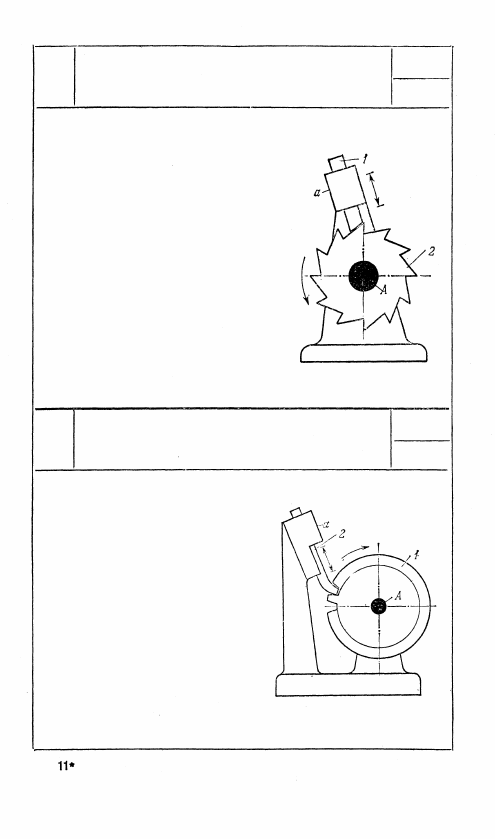

2509

ХРАПОВОЙ МЕХАНИЗМ

С ПРИЗМАТИЧЕСКОЙ ЗАЩЕЛКОЙ

зх

т

Храповое колесо 1 вращается

вокруг неподвижной оси A

в направлении, указанном

стрелкой. Обратный ход хра-

пового колеса 1 предупреж-

дается пружинной защел-

кой 2.

2508

ХРАПОВОЙ МЕХАНИЗМ

С ПРУЖИННОЙ ЗАЩЕЛКОЙ

ЗХ

т

2510

ХРАПОВОЙ МЕХАНИЗМ

С ПРИЗМАТИЧЕСКОЙ ЗАЩЕЛКОЙ

ЗХ

Т

Храповое колесо 2 вращается вокруг

неподвижной оси А. Призматическая

защелка 1 скользит в неподвижной на-

правляющей а. Защелка 1 под дейст-

вием не показанной на рисунке пру-

жины постоянно прижата к зубьям

храпового колеса 2 и допускает его

вращение только в направлении, ука-

занном стрелкой.

2511

ХРАПОВОЙ МЕХАНИЗМ

С ПРИЗМАТИЧЕСКОЙ СОБАЧКОЙ

ЗХ

Т

Храповое колесо 1 вращается во-

круг неподвижной оси A. Призма-

тическая собачка 2 скользит в не-

подвижной направляющей а. При

вхождении собачки 2 в зацепление

с колесом 1 его движение, вследст-

вие заклинивания собачки 2, ста-

новится возможным только в на-

правлении, указанном стрелкой.

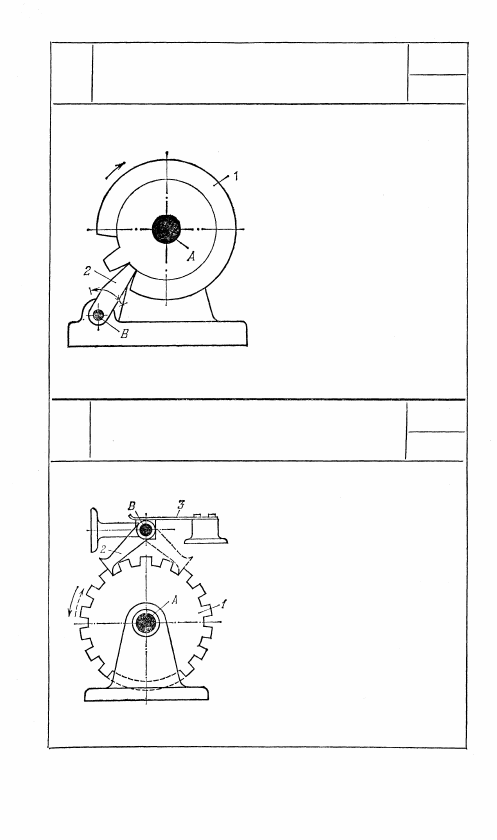

323

324

Храповое колесо 1 вращается во-

круг неподвижной оси A. Перекид-

ная собачка 2 вращается вокруг не-

подвижной оси В. Направление вра-

щения храпового колеса 1 зависит

от положения перекидной собач-

ки 2, фиксируемой плоской пружи-

ной 3.

2513

ХРАПОВОЙ МЕХАНИЗМ

С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

С ПЕРЕКИДНОЙ СОБАЧКОЙ

ЗХ

Т

Храповое колесо 1 вращается

вокруг неподвижной оси A. Ры-

чажная собачка 2 поворачива-

ется вокруг неподвижной оси В.

При сцеплении собачки 2 с ко-

лесом 1 его вращение, вследствие

заклинивания собачки 2, воз-

можно только в направлении,

указанном стрелкой.

2512

ХРАПОВОЙ МЕХАНИЗМ

С РЫЧАЖНОЙ СОБАЧКОЙ

ЗХ

Т
