313

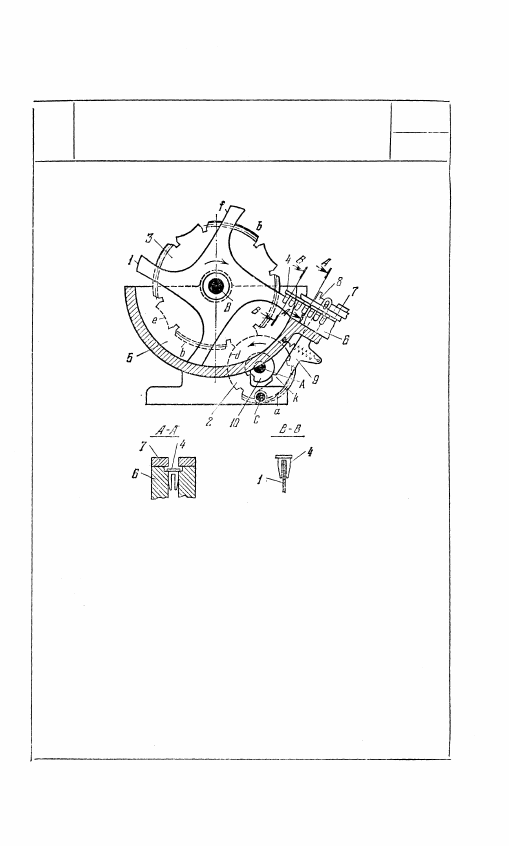

Звено 2, вращающееся вокруг неподвижной оси A,

имеет зубчатый сектор а, периодически входящий

в зацепление с зубчатыми секторами b колеса 3,

вращающегося вокруг неподвижной оси В. Колесо 2

имеет запирающую дугу d, скользящую в периоды

покоя колеса 3 по соответствующим запирающим

дугам е колеса 3. При полном обороте звена 2 ко-

лесо 3 поворачивается на угол 90°. Звено 1, имеющее

четыре лопасти f, жестко связано с колесом 3. Ло-

пасть f звена 1 захватывает фасонные детали 4 из

бункера 5 и подает их в желоб 6. Планка 7 напра-

вляет и придерживает детали 4. Детали 4 освобож-

даются упором 8, совершающим движение относи-

тельно планки 7. Упор 8 приводится в движение ры-

чагом 9, вращающимся вокруг неподвижной оси С,

имеющим выступ k, на который действует кулачок 10,

жестко связанный с колесом 2.

6. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (2498—2499)

2498

ЗУБЧАТЫЙ ЗВЕЗДЧАТЫЙ МЕХАНИЗМ
ПРЕРЫВИСТОЙ ПОДАЧИ ФАСОННЫХ

ДЕТАЛЕЙ

ЗЦ

СП

2499

ЗУБЧАТО-ЦЕВОЧНЫЙ

МЕХАНИЗМ ПОДАЧИ

зц

СП

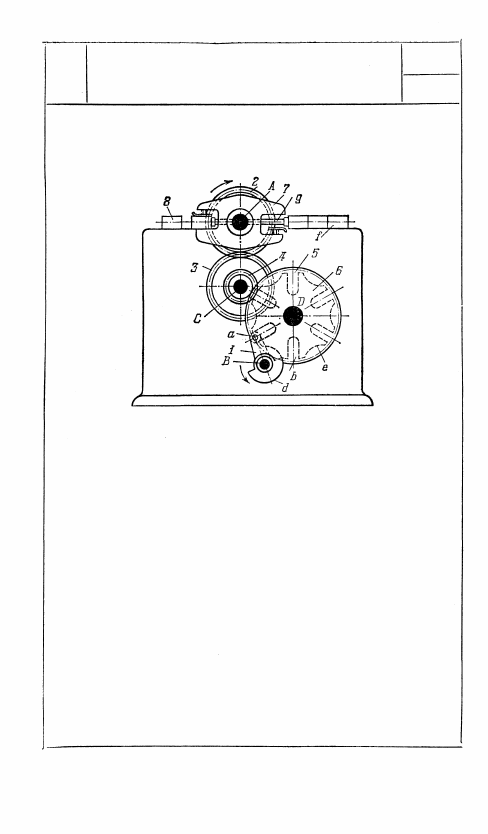

Звено 1, вращающееся вокруг неподвижной оси B, имеет

цевку а, периодически входящую в зацепление с прямо-

линейными радиальными, симметрично расположенными

пазами b мальтийского креста 6, вращающегося вокруг

неподвижной оси D. Звено 1 имеет запирающую дугу d,

скользящую в периоды покоя креста 6 по соответствующим

запирающим дугам е креста 6. Крест 6 имеет внутри цикла

шесть периодов времени движения и шесть периодов вре-

мени покоя. За один оборот звена 1 крест 6 поворачивается

на угол 60°. С крестом 6 жестко связано зубчатое колесо 5,

входящее в зацепление с зубчатым колесом 4, вращаю-

щимся вокруг неподвижной оси С. Колесо 3, жестко свя-

занное с колесом 4, входит в зацепление с зубчатым коле-

сом 2, вращающимся вокруг неподвижной оси А. Переда-

точные отношения и

23

 и u

45

 равны u

23

 = - 1 и u

45

 = - 3.

При одном обороте звена 1 колесо 2 поворачивается на

угол 180°. С колесом 2 жестко связан зажим 7, захваты-

вающий очередную деталь 8 и переносящий ее из левого

в правое положение, после чего специальный плунжер 9

выталкивает деталь на транспортер f.

314

315

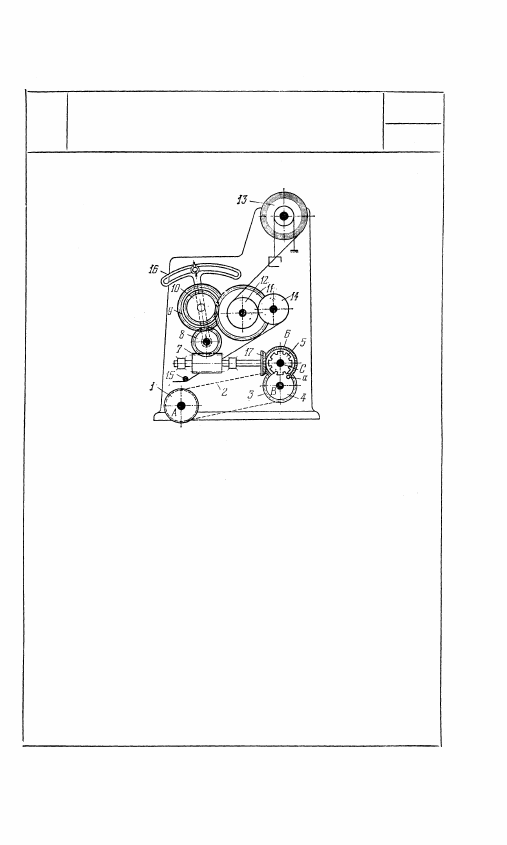

Движение от звездочки 1, вращающейся во-

круг неподвижной оси, насаженной на глав-

ный вал А станка, передается через цепь 2

звездочке 3, на одном валу В с которой за-

креплен диск 4 с цевкой а. При вращении

диска цевка а входит в пазы мальтийского

креста 5, периодически поворачивая его

вместе с коническим зубчатым колесом 6

вокруг неподвижной оси С. Движение от

колеса 6 с помощью конического колеса 17,

червяка 7, червячного колеса 8, зубчатых

колес 9, 10 и 11 передается питающему ва-

лику 12. При вращении валика 12 основа

свивается с навоя 13 под небольшим натяже-

нием, создаваемым тормозом. Основа, огибая

валик 12, вспомогательный валик 14 и ро-

лик 15, направляется в ремиз. Величина по-

дачи основы регулируется сменным зубчатым
колесом 10, для чего ось, на которой вра-

щаются зубчатые колеса 9 и 10, укреплена

на звене 16.

7. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ УСТРОЙСТВ

(2500—2505)

2500

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

ПОДАЧИ ОСНОВЫ С НАВОЯ

К РЕМИЗУ

ЗЦ

ЦУ

2501

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

МАЛЬТИЙСКОГО КРЕСТА

ДЛЯ ВРАЩЕНИЯ

СТОЛА С ОСТАНОВКАМИ

зц

ЦУ

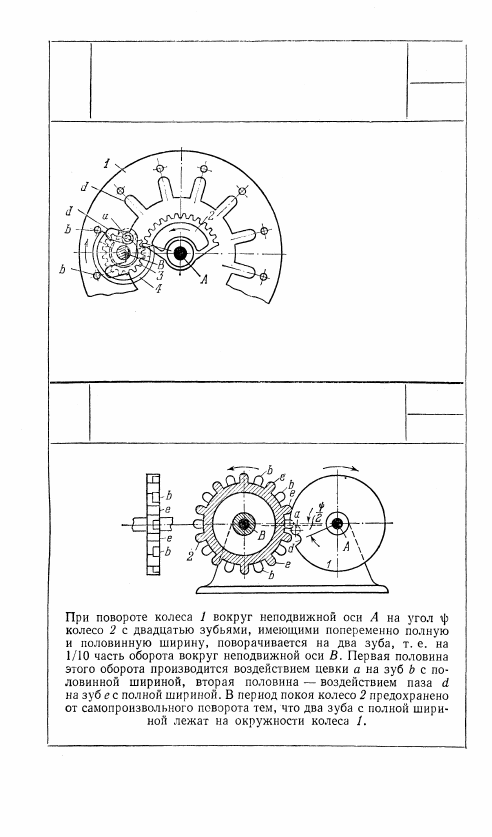

Зубчатый сектор 2, враща-

ющийся вокруг непод-

вижной оси A, входит

в зацепление с зубчатым

колесом 3, вращающимся

вокруг неподвижной оси В.

Цевка а колеса 3 перио-

дически входит в зацепле-

ние с прямолинейными ра-

диальными, симметрично

расположенными пазами d

стола 1. При одном обороте

колеса 3 стол 1 поворачивается на угол, равный углу между

осями двух соседних пазов d. В периоды покоя стол 1 фикси-

руется дугой 4, скользящей по его штифтам b. Вращения колеса 3

и стола 1 происходят в одинаковых направлениях.

2502

ЗУБЧАТО-ЦЕВОЧНЫЙ МЕХАНИЗМ

СЧЕТЧИКА С ЦЕВКОЙ И ПАЗОМ

НА ВХОДНОМ КОЛЕСЕ

ЗЦ

ЦУ
