11. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИЙ (2119—2130)

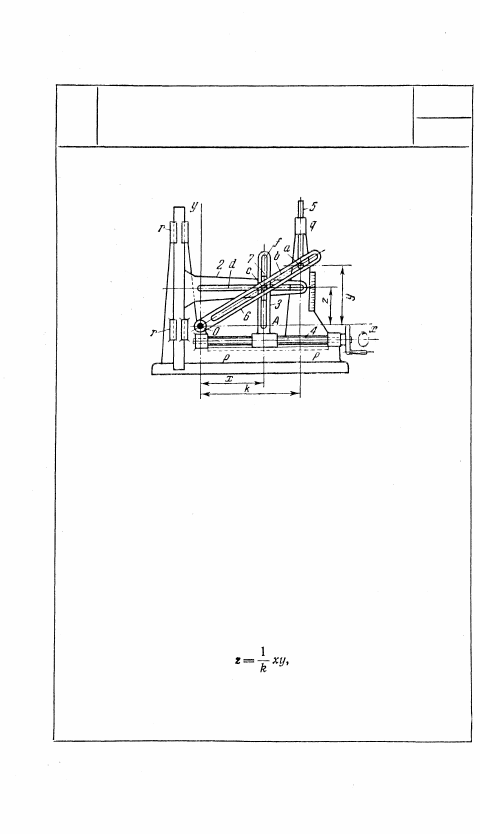

2119

ВИНТО-КУЛИСНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

ВР

МО

Звено 4, вращающееся вокруг неподвиж-

ной оси Ох, входит в винтовую пару с

ползуном 3, скользящим по неподвиж-

ным направляющим р — р. Звено 5,

скользящее в неподвижной направляю-

щей q, ось которой параллельна оси Оу,

имеет палец а, скользящий в прорези

звена 6, вращающегося вокруг непо-

движной оси О. Ползун 2, скользящий

в неподвижных направляющих r — r с

осью, параллельной оси Оу, имеет про-

резь d, ось которой параллельна оси Ох.

Ползун 7, скользящий в прорези f звена

3, ось которой параллельна оси Оу, име-

ет палец с, одновременно скользящий в

прорезях b, d и f. Перемещая звено 3 на

расстояние х, а звено 5 на расстояние y,

получим перемещение звена 2

где k — постоянный параметр механизма.

384

385

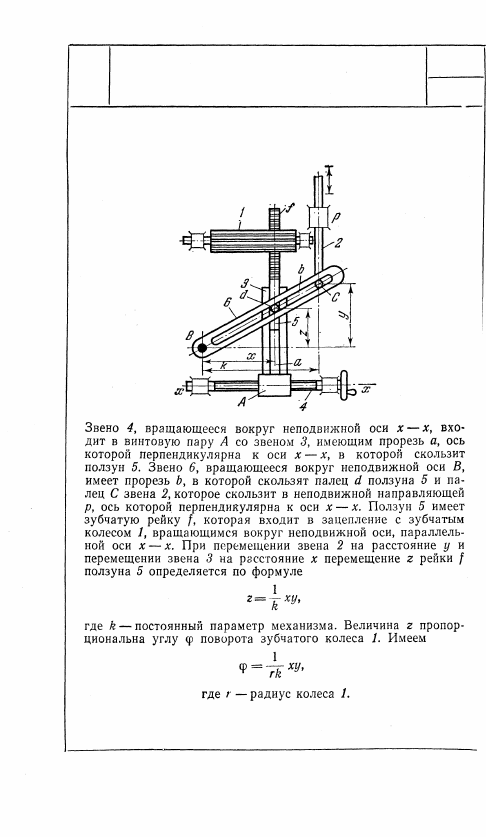

2120

ВИНТО-РЫЧАЖНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

ВР

МО

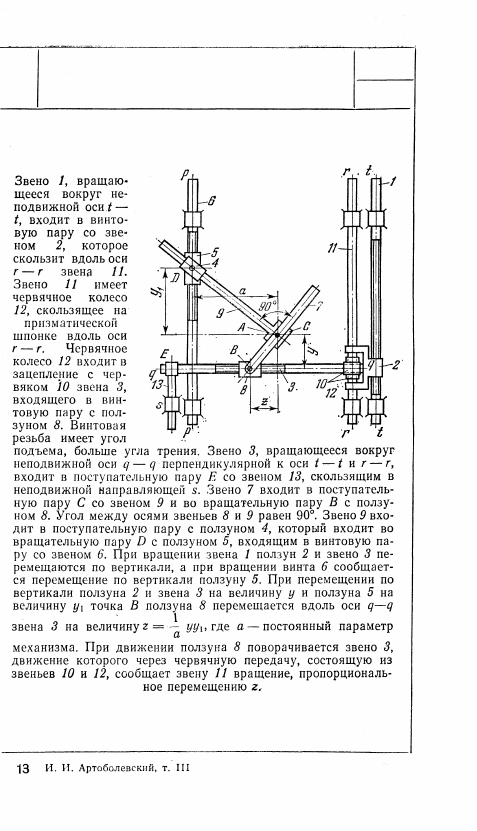

2121

ВИНТО-РЫЧАЖНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

ВР

МО

386

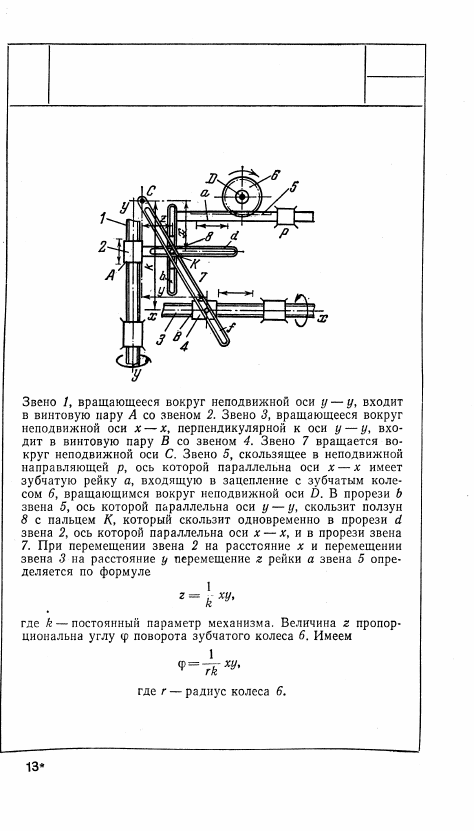

2122

ВИНТО-РЫЧАЖНЫЙ

МНОЖИТЕЛЬНЫЙ МЕХАНИЗМ

ВР

МО

387
