10. МЕХАНИЗМЫ ТОЧНОЙ УСТАНОВКИ

(2114—2118)

2114

ВИНТОВОЙ МЕХАНИЗМ

ДЛЯ ТОЧНОЙ УСТАНОВКИ

ВР

ТУ

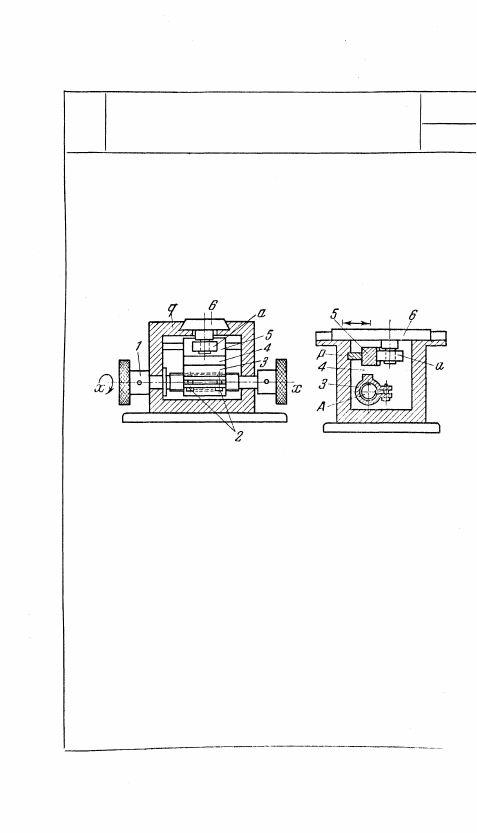

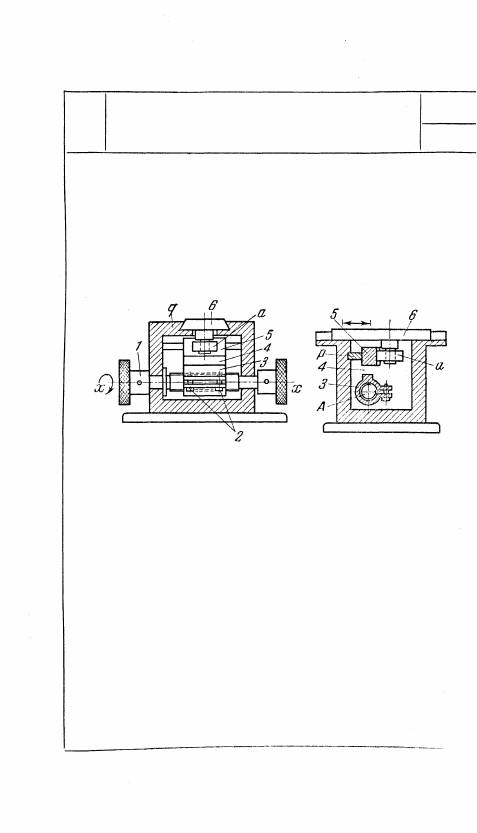

Звено 1, вращающееся вокруг оси х — х, входит в винто-

вую пару А со звеном 3. Звено 5, имеющее форму клина,

скользит в неподвижной направляющей р и через ролик а

передает движение звену 6, скользящему в неподвижной

направляющей q. Установка звена 6 в требуемом положе-

нии достигается поворотом установочного звена 1. При по-

вороте звена 1 звено 3, перемещаясь, воздействует посред-

ством звена 4 на клин 5. При этом ролик а, укрепленный

на звене 6, сообщает последнему поступательное движение.

С помощью винтов 2 выбирается люфт в винтовой паре,

благодаря чему уменьшается мертвый ход механизма.

380

2115

ВИНТОВОЙ МЕХАНИЗМ

ДЛЯ ТОЧНОЙ УСТАНОВКИ

ВР

ТУ

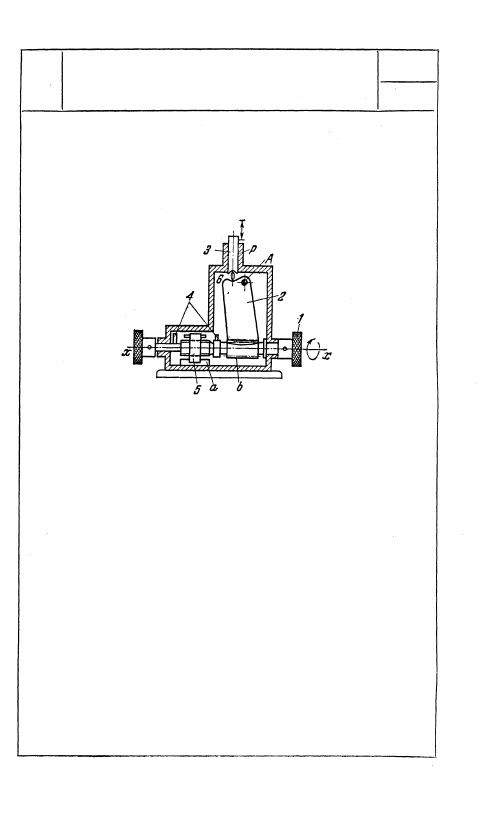

Звено 1, вращающееся вокруг не-

подвижной оси х — х, имеет чер-

вяк b, который входит в зацепле-

ние с сегментом червячного коле-

са 2. Сегмент 2, вращающийся

вокруг неподвижной оси A, через

промежуточное звено 6 приводит

звено 3 в поступательное движе-

ние вдоль неподвижной направля-

ющей р. При повороте установоч-

ного звена 1 сегмент червячного

колеса 2, вращаясь вокруг оси A,

обеспечивает установку звена 3 в

требуемом положении. Ограниче-

ние поворота сегмента червячного

колеса 2 достигается с помощью

упоров 4 и гайки 5, перемещаю-

щейся вдоль направляющей а кор-

пуса.

381

2116

ВИНТОВОЙ МЕХАНИЗМ

ДЛЯ ТОЧНОЙ УСТАНОВКИ

ВР

ТУ

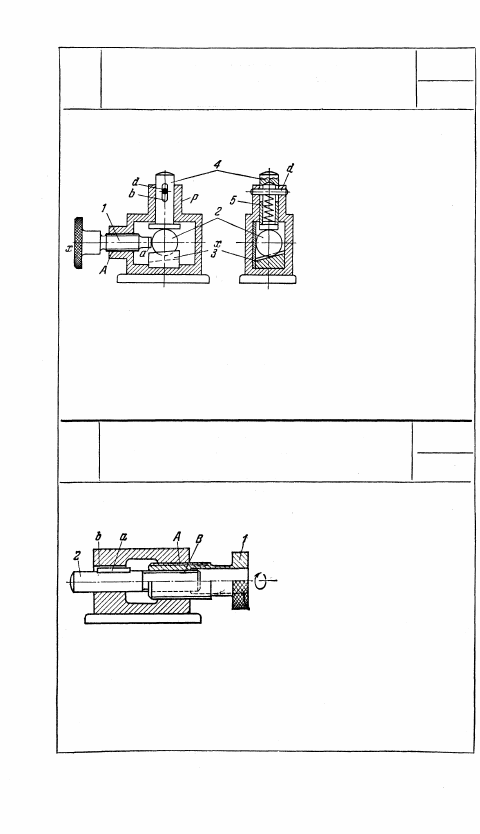

Звено 1, вращающееся

вокруг неподвижной оси

х — х, входит в винто-

вую пару А с неподвиж-

ным звеном, упираясь

своим концом а в ша-

рик 2, скользящий по

призматической направ-

ляющей 3. Звено 4,

скользящее в неподвиж-

ных направляющих, имеет прорезь b, скользящую по непо-

движному штырю d. При повороте установочного звена 1 ша-

рик 2 скользит по призматической направляющей 3, скошенной

в двух направлениях, обеспечивая возможность установки зве-

на 4 в требуемом положении. Пружина 5 обеспечивает сило-

вое замыкание механизма.

2117

МЕХАНИЗМ ДИФФЕРЕНЦИАЛЬНОГО ВИНТА

ДЛЯ ТОЧНОЙ УСТАНОВКИ

ВР

ТУ

Звено 1 входит в винтовую

пару А с неподвижным зве-

ном и винтовую пару В со

звеном 2, которое шпонкой

а скользит в прорези b не-

подвижного звена. На уста-

новочном звене 1 выполне-

ны внешняя и внутренняя

резьбы одного направления, причем шаг внешней резьбы от-

личается от шага внутренней резьбы на малую величину. При
повороте звена 1 шпилька 2, вращению которой препятствует

шпонка а, перемещается на расстояние, зависящее от разности

шагов внутренней и внешней резьбы.

382

2118

МЕХАНИЗМ ДИФФЕРЕНЦИАЛЬНОГО ВИНТА

ДЛЯ ТОЧНОЙ УСТАНОВКИ

ВР

ТУ

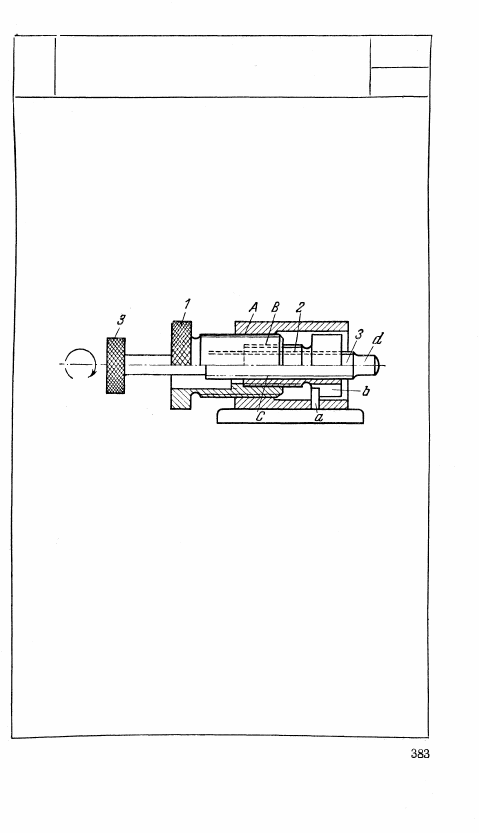

Звено 1 входит в винтовую пару А с неподвижным

звеном и винтовую пару В со звеном 2, которое

прорезью b скользит по неподвижному штырю а.

Звено 3 входит в винтовую пару С со звеном 2. Пово-

ротом звена 3 достигается грубая установка упора

d. Точная установка упора d обеспечивается поворо-

том звена 1.
