1. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1767—1770)

1767

ШАРНИРНО-РЫЧАЖНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ОЧИСТКИ СТЕКОЛ АВТОМОБИЛЯ

РГ

Гибкое звено 1 охватывает неподвижный

шкив 4 и шкив 3, который свободно вра-

щается на водиле 2. Привод водила осу-

ществляется от звена 5 специальным ме-

ханизмом. Со шкивом 3 жестко связаны

стержни а, на которых крепятся щетки.

При качании рычага 2 шкив 3 и вместе

с ним стержень а со щеткой вращаются

попеременно в разные стороны.

153

Ч

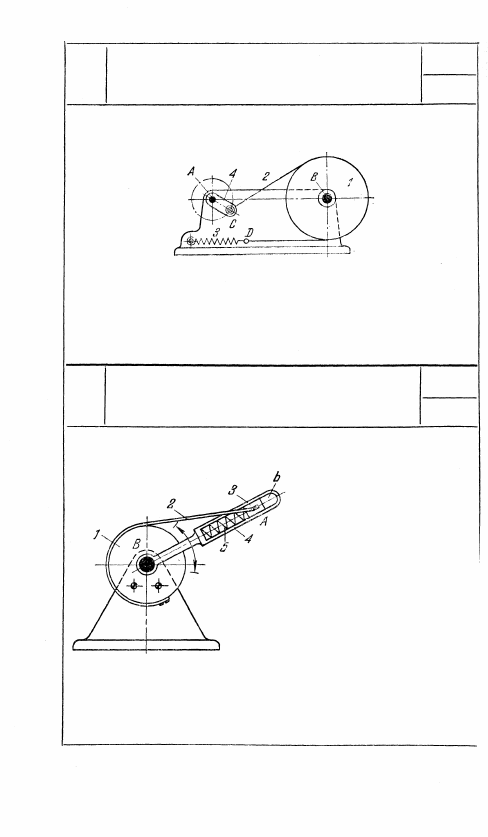

1768

РЫЧАЖНЫЙ МЕХАНИЗМ С ГИБКИМ

И УПРУГИМ ЗВЕНЬЯМИ

РГ

Через шкив 1 перекинуто гибкое звено 2, один конец кото-

рого в точке С присоединен к кривошипу 4, а другой конец

в точке D к пружине 3. Вращение вала А вызывает попе-

ременное вращение вала В в различных направлениях.

1769

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ГИБКИМ И УПРУГИМ ЗВЕНЬЯМИ

РГ

Шкив 1 жестко связан со

стойкой. Гибкое звено 2, ох-

ватывающее шкив, в точке

А прикреплено к ползуну 3,

скользящему в направляю-

щей b кулисы 4. При враще-

нии кулисы 4 вокруг непод-

вижной оси В по часовой

стрелке гибкое звено 2, на-

матываясь на шкив, переме-

щает ползун 3 в направляю-

щей b. При этом ползун 3

преодолевает усилие пружины 5. Когда ползун 3 достигает

предельного положения, кулиса 4 начинает вращаться в об-

ратном направлении.

154

Ч

Ч

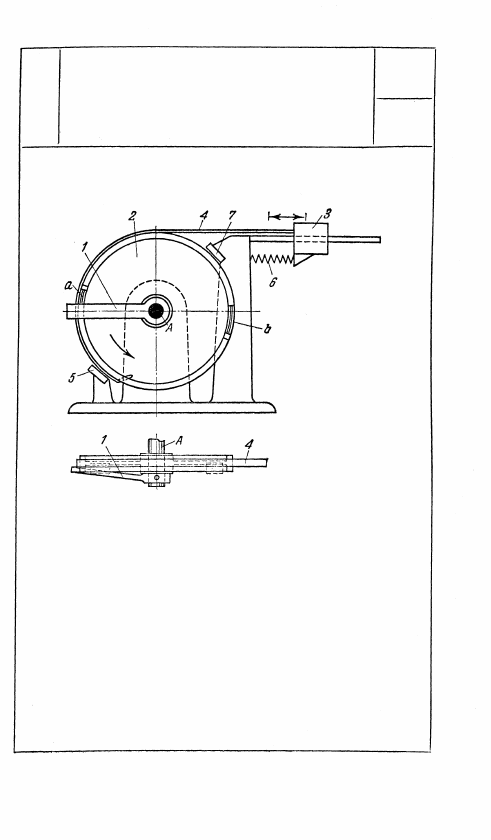

Рукоятке 1, вращающейся вокруг неподвижной оси A, сооб-

щается вращение в направлении, показанном стрелкой. Диск

2, свободно насаженный на вал A, остается в покое до тех

пор, пока конец рукоятки 1 не попадет в желоб а диска 2.

После этого диск 2 начинает поворачиваться вместе с рукоят-

кой 1 и ползун 3, соединенный стальной лентой с диском 2,

перемещается влево. Рукоятка 1, дойдя до упора 5, имеющего

скос, выходит из желоба а, и ползун 3 под действием пружи-

ны 6 перемещается вправо. Диск 2 при этом поворачивается

в обратную сторону. Рукоятка 1, продолжая поворачиваться

в том же направлении, попадает в желоб b, и ползун 3 снова

перемещается влево. Дойдя до упора 7, рукоятка 1 освобож-

дает стальную ленту 4 от натяжения, и ползун 3 перемеща-

ется вправо под действием пружины 6. Таким образом, за

каждый оборот вала А ползун 3 совершает два двойных хода.

155

1770

РЫЧАЖНЫЙ МЕХАНИЗМ С ГИБКИМ

И УПРУГИМ ЗВЕНЬЯМИ

ДЛЯ ПРЕОБРАЗОВАНИЯ

ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ

В ВОЗВРАТНО-ПОСТУПАТЕЛЬНОЕ

РГ

Ч
