Механизмы в современной технике (Артоболевский) - часть 269

1642

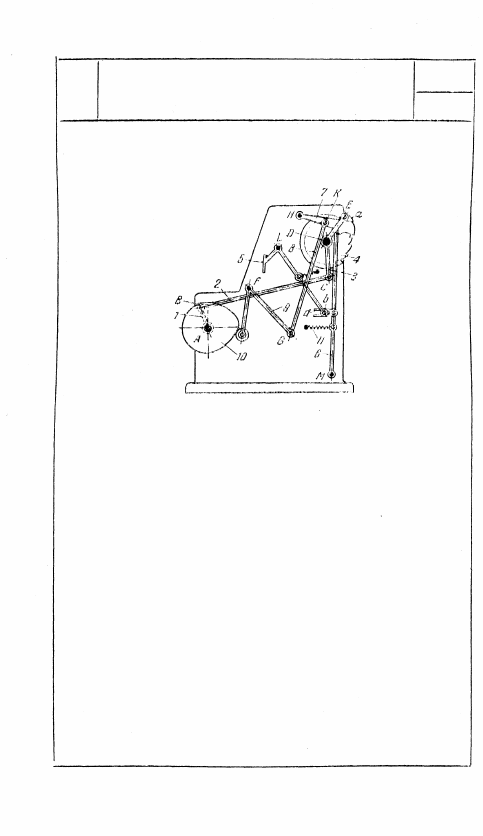

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ
ПОДАЧИ БУМАГИ НА САМОНАКЛАДЕ

ЦУ

Кривошип 1 вращается вокруг неподвижной оси А.

Коромысло 3 шарнирного четырехзвенника ABCD,

вращающееся вокруг неподвижной оси D, имеет со-

бачку а, шарнирно присоединенную к нему в точке E.

Кулачок 10, жестко связанный с кривошипом 1, при-

водит в движение коромысло 7 шарнирного четырех-

звенника  F G K H . Звено 5, вращающееся вокруг не-

подвижной оси L, пальцем b, скользящим в прорези

d звена 6, поворачивает последнее вокруг неподвиж-

ной оси М. Подача бумаги регулируется храповиком

4, получающим движение от кривошипа 1, находя-

щегося на главном валу самонаклада, через шатун 2

и звено 3 с собачкой a. При недостаточной высоте

стапеля бумаги звено 5 со щупом поворачивается,

отклоняет рычаг 6, при этом звено 7 опускается и

собачка звена 3 входит в зацепление с храповиком

4, который приводит в движение механизм подъема

платформы со стапелем бумаги (механизм подъема

платформы на чертеже не показан). Для подъема

звена 7, а следовательно, и включения подачи бумаги

служат звенья 8 и 9, получающие движение от ку-

лачка 10, находящегося на главном валу самонаклада.

Звено 6 возвращается в исходное положение пру-

жиной 11.

44

РК

ЦУ

Кризошип 1, вращающийся вокруг не-

подвижной оси С, входит во враща-

тельную пару D со звеном 4. Звено

3 вращается вокруг неподвижной оси

A. Звено 2, входящее во вращатель-

ные пары В и Е со звеньями 3 и 4,

имеет жестко связанный с ним нож

b. При вращении кривошипа 1 нож b

перекатывается по столу а. Профиль

ножа b подобран так, чтобы точка В

звена 2 описывала дугу х — х окруж-

ности с центром в точке А. Расстоя-

ние AB звена 3 равняется радиусу ок-

ружности, описываемой точкой В,

Пружина 5 осуществляет силовое за-

мыкание механизма.

45

1643

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПЕРЕКАТЫВАЮЩИХСЯ РЫЧАГОВ

РЕЗАТЕЛЬНОЙ МАШИНЫ

1644

РЫЧАЖНО-КУЛАЧКОВЫЙ ПРИВОД НОЖА

КОНТРОЛЬНЫХ ЧАСОВ

РК

Рычаг 1 вращается вокруг неподвиж-

ной оси А. С рычагом 1 жестко свя-

зана деталь с конусом а. Пластинка 2

вращается вокруг неподвижной оси

x — х. При повороте рычага 1 вокруг

оси А конус а действует на изогну-

ную пластинку 2 и поворачивает от-

носительно оси х — х жестко связан

ный с ней вал В, на котором поме-

щен нож контрольных часов, не по-

казанный на чертеже. Регулировка

привода осуществляется винтом b.

ЦУ

VII

РЫЧАЖНО-ЗУБЧАТЫЕ

МЕХАНИЗМЫ

РЗ

1. Механизмы трехзвенного общего назначения Т

(1645), 2. Механизмы четырехзвенные общего на-

значения Ч (1646—1650). 3. Механизмы пятизвен-

ные общего назначения П (1651—1656). 4. Меха-

низмы шестизвенного общего назначения Ш (1657).

5. Механизмы многозвенные общего назначения М

(1658—1661). 6. Механизмы с остановками О

(1662—1672). 7. Механизмы регуляторов Рг

(1673). 8. Механизмы для математических опера-

ций МО (1674—1675). 9. Механизмы грейферов

киноаппаратов ГК (1676). 10. Механизмы поршне-

вых машин ПМ (1677). 11. Механизмы молотов,

прессов и штампов МП (1678—1680). 12. Меха-

низмы для воспроизведения кривых ВК (1681 —

1685). 13. Механизмы переключения, включения и

выключения ПВ (1686). 14. Механизмы измери-

тельных и испытательных устройств И (1687—

1694). 15. Механизмы прочих целевых устройств

ЦУ (1695—1700).
