9. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (1637)

1637

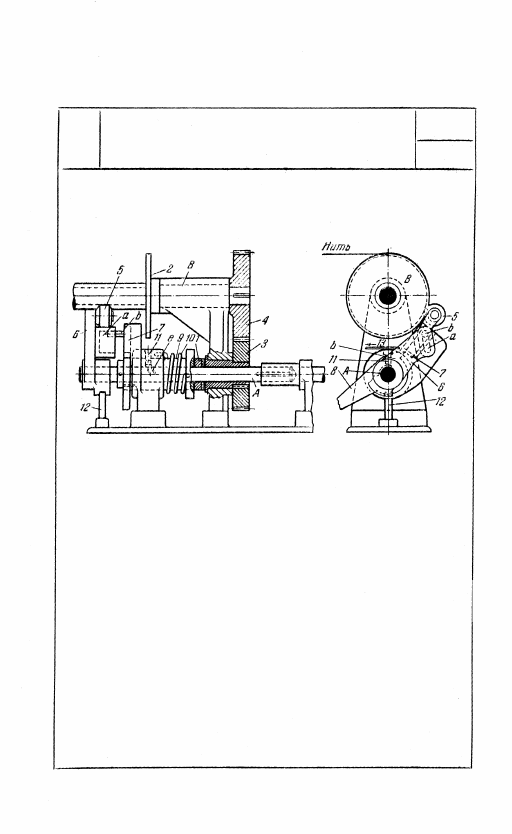

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

АВТОМАТИЧЕСКОГО ОСТАНОВА

РК

03

Вращение от вала А посредством напрессованной на него муф-

ты 1 сообщается валу В с катушкой 2 через зубчатые колеса

3 и 4. По мере наматывания проволоки на катушку 2 и вслед-

ствие этого увеличения диаметра катушки ролик 5 с рычагом

6 поворачивается относительно вала А по часовой стрелке.

При этом прорезь а рычага 6, оказывая давление на штифт b

ползуна 7, заставляет последний перемещаться вверх относи-

тельно неподвижных направляющих. Как только ползун 7

выйдет из зацепления со штифтом b, рукоятка 8, соединенная

со втулкой 9, под действием пружины 10 начинает поворачи-

ваться по часовой стрелке. Так как на втулке 9 имеется кулач-

ковый паз е, в который входит штифт 11, то при повороте

рукоятки 8 против часовой стрелки втулка 9 перемещается

вправо. Муфта 1 включается, и катушке 2 вновь сообщается

вращение. Включенное положение муфты 1 фиксируется пол-

зуном 7, входящим в зацепление с рукояткой 8, при перемеще«

нии рычага 6 с роликом 5 влево. Контакт ролика 5 с катуш-

кой 2 обеспечивается грузом, натягивающим трос 13 в на-

правлении, указанном стрелкой. Рычаг 6 предотвращается от

аксиального перемещения упором 12.

40

10. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

(1638—1640)

1638

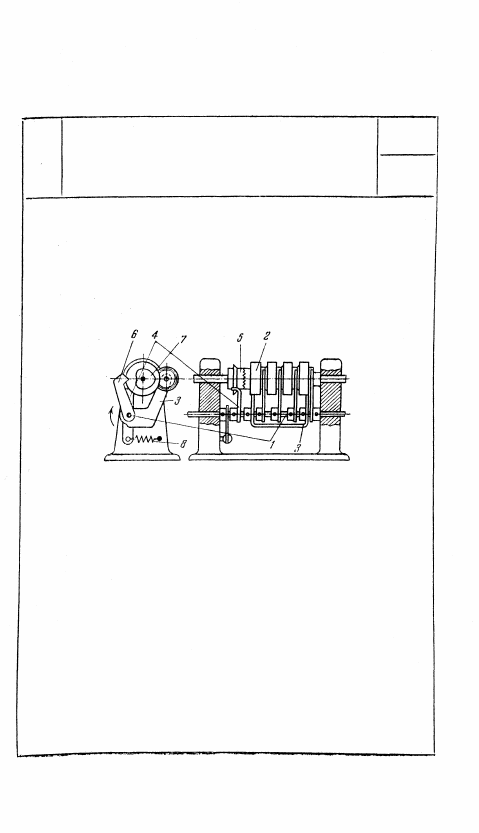

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЛЯ ПЕРЕСТАНОВКИ РОЛИКОВ

С ЦИФРАМИ В СЧЕТЧИКЕ ЧИСЛА

ОБОРОТОВ

РК

Перестановка цифровых колес 2 на нуль

производится поворотом валика 1 в на-

правлении, указанном стрелкой. При по-

вороте валика 1 поворачивается жестко

соединенная с ним рамка 3, производя

расцепление зубчатых колес привода

счетчика. Одновременно рычаг 4 со ско-

шенным концом производит расцепление

зубчатой муфты 5. Вслед за этим рычаг

6, воздействуя на кулачок 7, устанавли-

вает цифровые колеса на нуль. Пружи-

на 8 возвращает механизм в исходное

положение.

41

И

1639

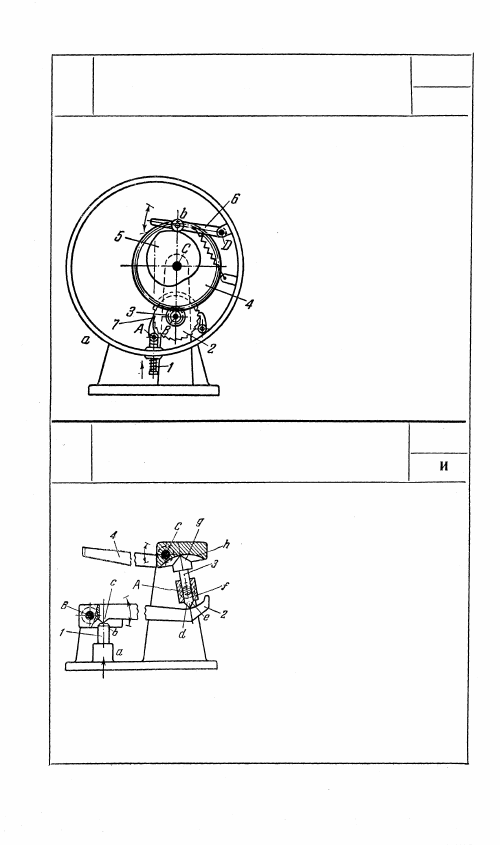

РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ СЧЕТЧИКА

РК

Звено 1, совершающее возврат-

но-поступательное движение в

корпусе а, имеет шарнирно при-

соединенную в точке А собач-

ку 7, Храповое колесо 2 и зуб-

чатое колесо 3 вращаются во-

круг неподвижной оси В. Зуб-

чатое колесо 4 и кулачок 5

вращаются вокруг неподвиж-

ной оси С. Рычаг 6, вращаю-

щийся вокруг неподвижной

оси D, имеет ролик b, со-

прикасающийся с кулачком 5.

Движение звена 1 передается

через храповое колесо 2 и зуб-

чатые колеса 3 и 4 на кулачок

5, жестко связанный с зубча-

тым колесом 4. Кулачок 5 при-

водит в движение рычаг 6, ре-

гистрирующий число ходов зве-

на 1.

1640

РЫЧАЖНО-КУЛАЧКОВЫЙ

МЕХАНИЗМ ИНДИКАТОРА

РК

Ползун 1 движется поступательно

в неподвижной направляющей а и

своим концом b скользит по вы-

ступу с рычага 2, вращающегося

вокруг неподвижной оси В. Пра-

вый конец рычага 2 профилиро-

ванной частью d скользит по ост-

рию е звена 3, скользящего в не-

подвижной направляющей f. Ост-

рие g звена 3 скользит по профи-

лированному участку h рычага 4,

вращающегося вокруг неподвиж-

ной оси С. Движение звена 1 передается звеньями 2, 3, 4 не

показанной на чертеже стрелке, жестко связанной с рычагом

4. Направляющую f звена 3 можно поворачивать вокруг не-

подвижной оси A, закрепляя ее в определенном положении.

42

И

11. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (1641-1644)

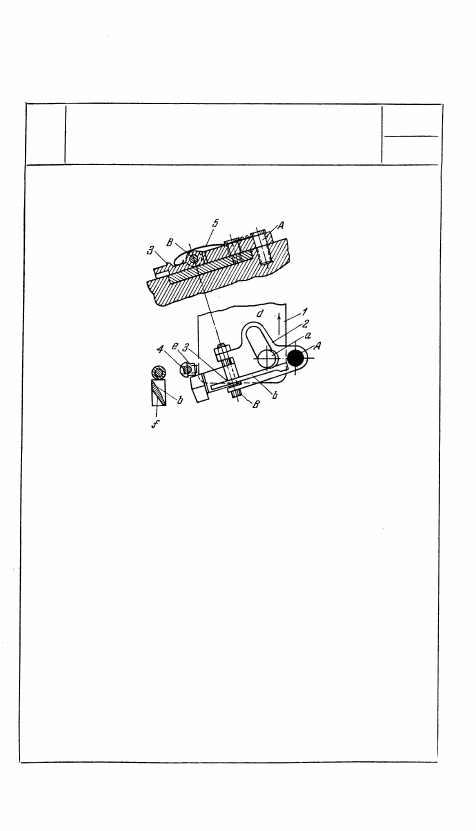

Ползун 1 движется возвратно-поступательно. В началь-

ный момент движения ползуна 1 в направлении, указан-

ном стрелкой, штифт а ползуна, воздействует на про-

резь d рычага 2, поворачивает его вместе с рычагом 3
относительно неподвижной оси А. При этом левый ко-

нец рычага 3, представляющий собою кулачок, воздей-

ствует на ролик е стопорного штифта 4, который выхо-

дит из отверстия стола, не показанного на чертеже.

Прежде чем ролик е успеет сойти с поверхности b ку-

лачка, стол под действием, перемещающегося ползуна 1

поворачивается на соответствующий угол. При даль-

нейшем движении ползуна 1 прорезь рычага 2 занимает

положение, параллельное линии перемещения ползуна 1,

а стопорный штифт 4 остается на месте. При обратном

перемещении ползуна 1 рычаг 2 отклоняется в противо-

положную сторону, а рычаг 3, преодолевая сопротивле-

ние пружины 5, поворачивается относительно оси В и

ролик е перемещается по поверхности f кулачка, пере-

мещая стопорный штифт 4 в следующее отверстие сто-

ла. Как только конец рычага 3 пройдет ролик е, рычаг

3 под действием пружины 5 займет положение, пока-

занное на чертеже.

43

1641

РЫЧАЖНО-КУЛАЧКОВЫЙ МЕХАНИЗМ

ПОВОРОТА СТОЛА

РК

ЦУ
