КУЛИСНО-РЫЧАЖНЫЙ

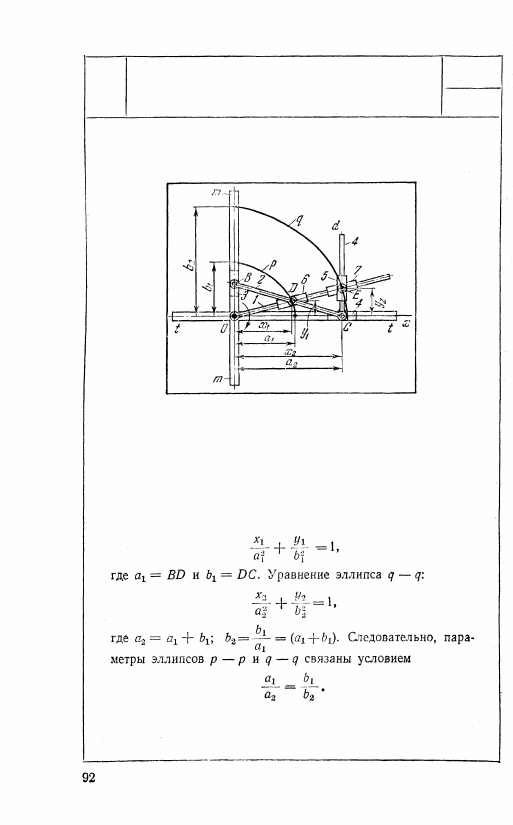

ЭЛЛИПСОГРАФ ДОБРОВОЛЬСКОГО

КР

вк

993

КУЛИСНО-РЫЧАЖНЫЙ ЭЛЛИПСОГРАФ

КР

вк

Звено 1, вращающееся вокруг неподвижной оси О, входит

в поступательные пары с ползунами 6 и 7. Звено 2 входит во

вращательную пару D с ползуном 6 и вращательные пары В

и С с ползунами 3 и 4, скользящими в двух взаимно перпенди-

кулярных направляющих t — t и т — т. Ползун 5 входит

во вращательную пару Е с ползуном 7 и скользит по штанге d

ползуна 4. При вращении звена 1 вокруг оси О точка D опи-

сывает эллипс р — р, а точка Е эллипс q — q.

Уравнение эллипса р — р:

994

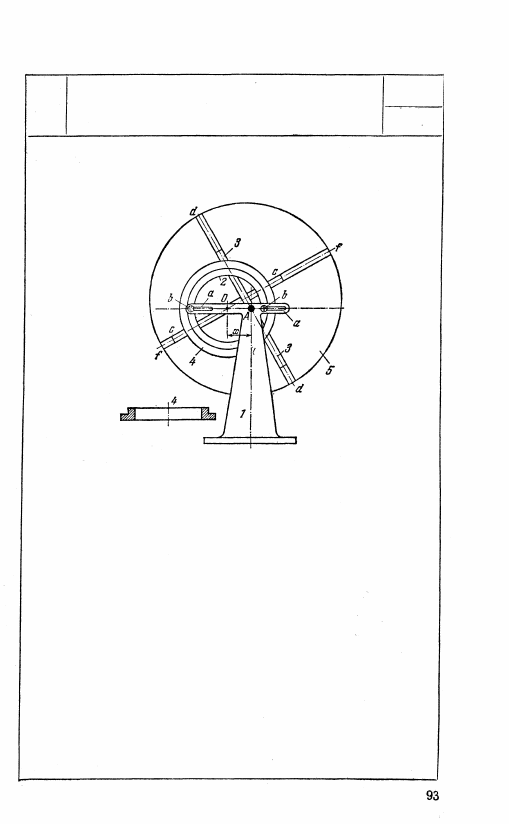

КУЛИСНЫЙ ЭЛЛИПСОГРАФ

ЛЕОНАРДО ДА ВИНЧИ

КР

вк

К стойке 1, имеющей прорези а, винтами b

прикрепляется кольцо 2, которое можно

установить в любом месте прорезей а,

определяемом координатой x, равной AО,

где О — центр кольца 2. Вокруг непод-

вижной оси А вращается ползун 3, рас-

положенный в прорези d — d планшайбы 5.

Ползун 4, выполненный в виде кольца,

охватывающего неподвижное кольцо 2,

имеет выступы с, расположенные в про-

рези f — f планшайбы 5. Оси прорезей

d — d и f — f взаимно перпендикулярны.

Карандаш, закрепленный на стойке 1, при

вращении ползуна 3 вычерчивает на вра-

щающейся вокруг оси А и скользящей

вдоль осей прорезей d — d и f — f план-

шайбы 5 эллипс, параметры которого за-

висят от предварительно устанавливаемой

величины х.

995

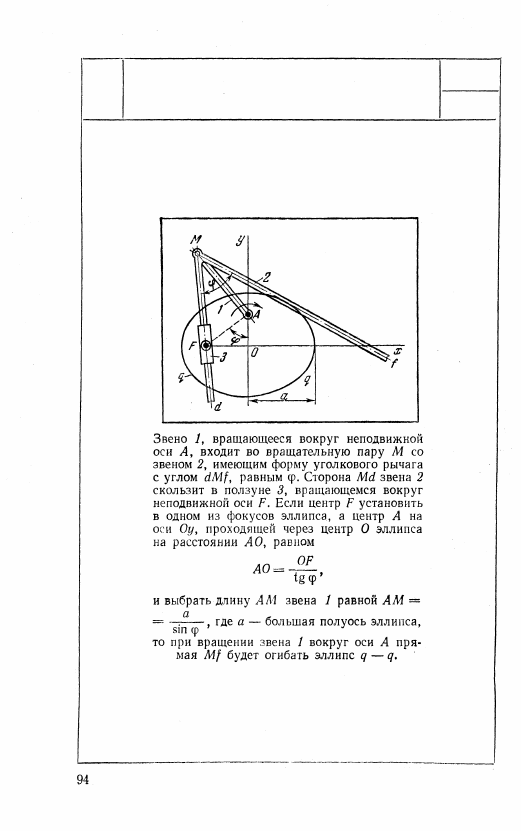

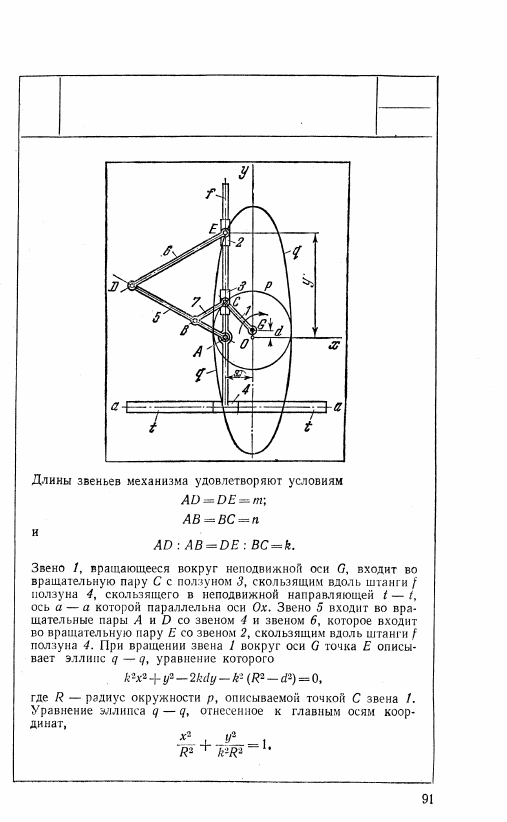

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ОГИБАНИЯ ЭЛЛИПСОВ

КР

ВК
