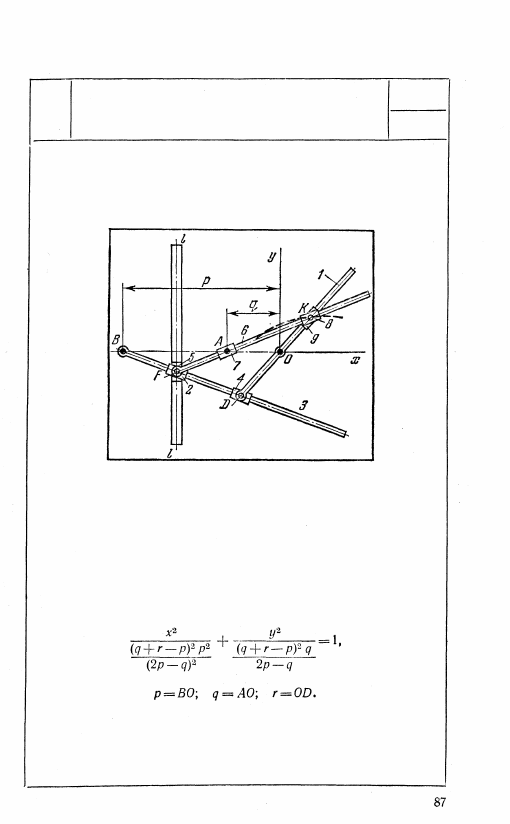

988 КУЛИСНО-РЫЧАЖНЫЙ ЭЛЛИПСОГРАФ КР вк Звено 3, вращающееся вокруг неподвижной оси В, входит в поступательные пары с ползунами 2 и 4. Ползун 2 входит во вращательную пару с ползуном 5, скользящим в не- подвижной направляющей l — l. Звено 5, входящее во вращательную пару F с ползуном 2, скользит в ползуне 7, вращающемся вокруг неподвижной оси А. Звено 1, вра- щающееся вокруг неподвижной оси О, входит во враща- тельную пару D с ползуном 4. Ползуны 8 и 9, входящие во вращательную пару K, скользят вдоль осей звеньев 6 и 1. Если 2р > q > 0, то при вращении кулисы 1 вокруг оси О точка K опишет эллипс с уравнением где |
