Механизмы в современной технике (Артоболевский) - часть 70

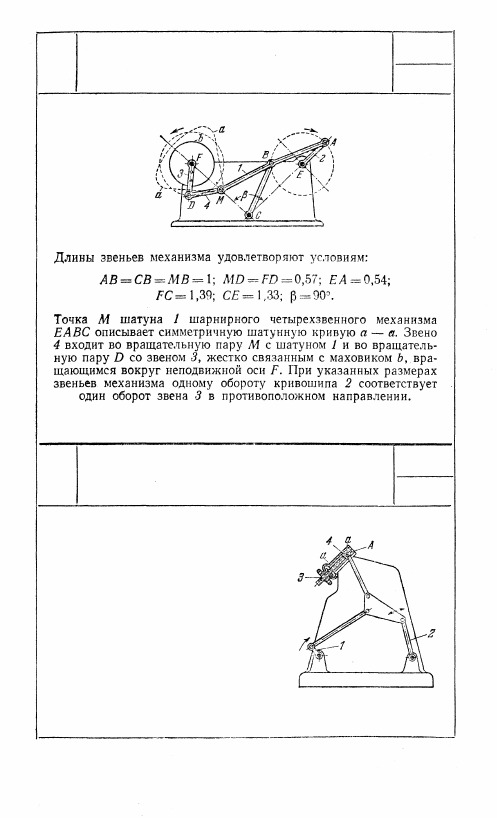

561

ШЕСТИЗВЕННЫЙ ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ЧЕБЫШЕВА

ПРОТИВОВРАЩАТЕЛЬНОЙ РУКОЯТКИ

ШР

Ш

562

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРОВКОЙ УГЛА ПОВОРОТА

ВЕДОМОГО ЗВЕНА

ШР

Ш

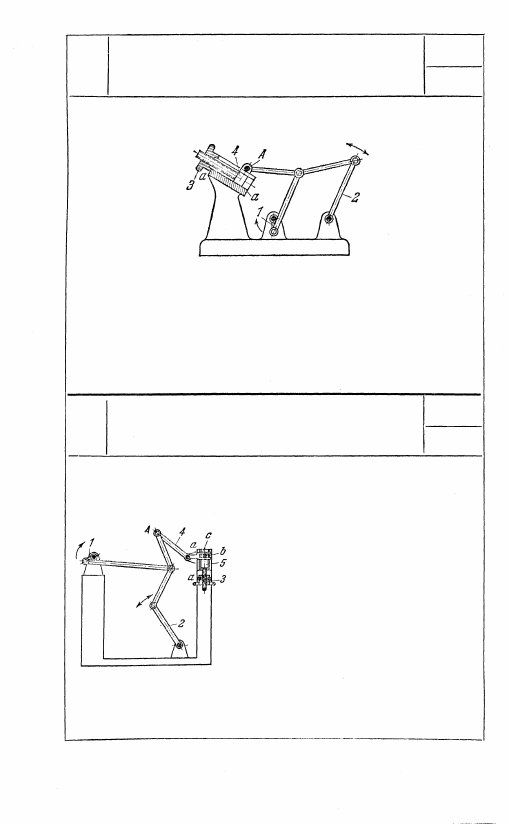

При вращении ведущего кривошипа 1

ведомое звено 2 совершает колебатель-

ное движение. Угол поворота звена 2

можно регулировать изменением по-

ложения шарнира А посредством вин-

тового устройства 3, перемещающего

ползун 4, на котором закреплен шар-

нир А, в неподвижных направляющих

а

 — а.

283

При вращении ведущего кривошипа 1 ведомое звено 2 совершает

колебательное движение. Угол поворота звена 2 может регули-

роваться изменением положения шарнира A винтовым устрой-

ством 3, перемещающим ползун 4 в неподвижных направляющих

а

 — а.

564

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРОВКОЙ УГЛА ПОВОРОТА

ВЕДОМОГО ЗВЕНА

ШР

Ш

При вращении ведущего кривошипа 1

ведомое звено 2 совершает колебатель-

ное движение. Угол поворота звена 2

может регулироваться изменением по-

ложения неподвижного шарнира A

относительно стойки посредством вин-

тового устройства 3, устанавливающего

звено 4 в различных фиксированных

положениях. Установка звена 4 осу-

ществляется перемещением ползуна 5

в неподвижных направляющих

а — а. При этом палец b ползуна 5

скользит в кулисе с, жестко связанной

со звеном 4.

284

563

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРОВКОЙ УГЛА ПОВОРОТА

ВЕДОМОГО ЗВЕНА

ШР

Ш

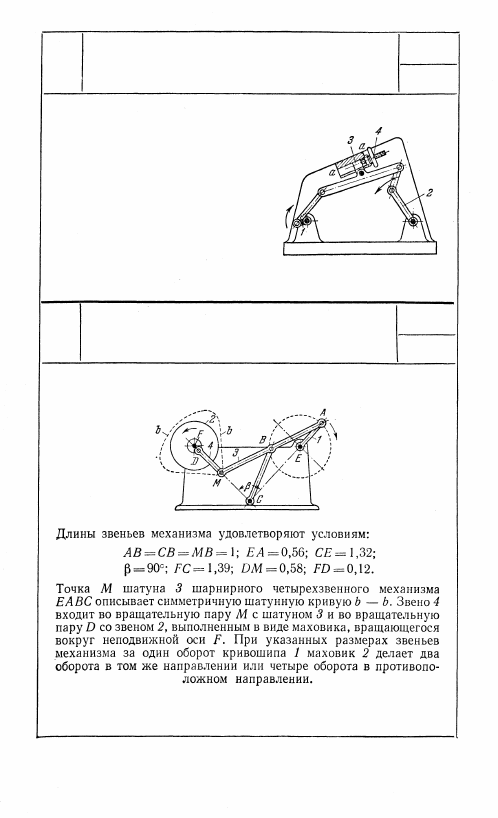

При вращении ведущего кривоши-

па 1 ведомое звено 2 совершает коле-

бательное движение. Угол поворота

звена 2 регулируется винтовым

устройством 4, перемещающим пол-

зун 3 в неподвижных направляю-

щих а — а.

566

ШАРНИРНО-РЫЧАЖНЫЙ

ПАРАДОКСАЛЬНЫЙ МЕХАНИЗМ ЧЕБЫШЕВА

ШР

Ш

285

565

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕГУЛИРОВКОЙ УГЛА ПОВОРОТА

ВЕДОМОГО ЗВЕНА

ШР

Ш

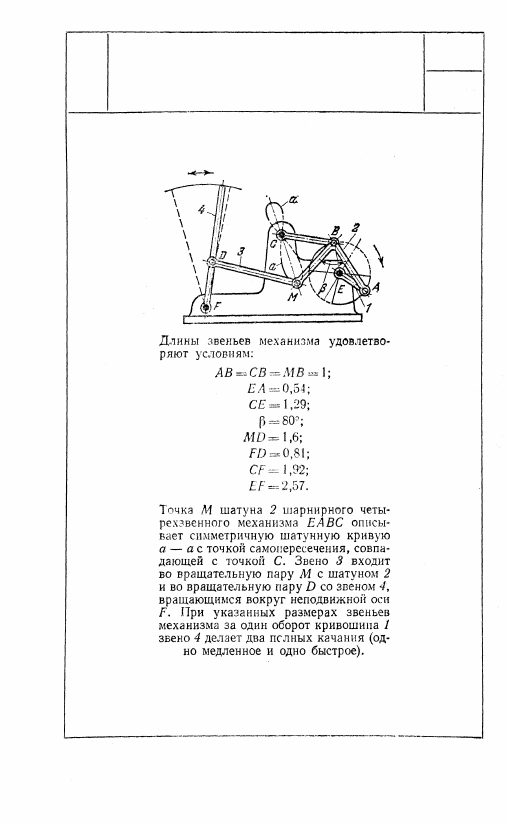

567

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЧЕБЫШЕВА, ДАЮЩИЙ ДВА КАЧАНИЯ

ВЕДОМОГО ЗВЕНА ЗА ОДИН

ОБОРОТ КРИВОШИПА

ШР

Ш

286
