а

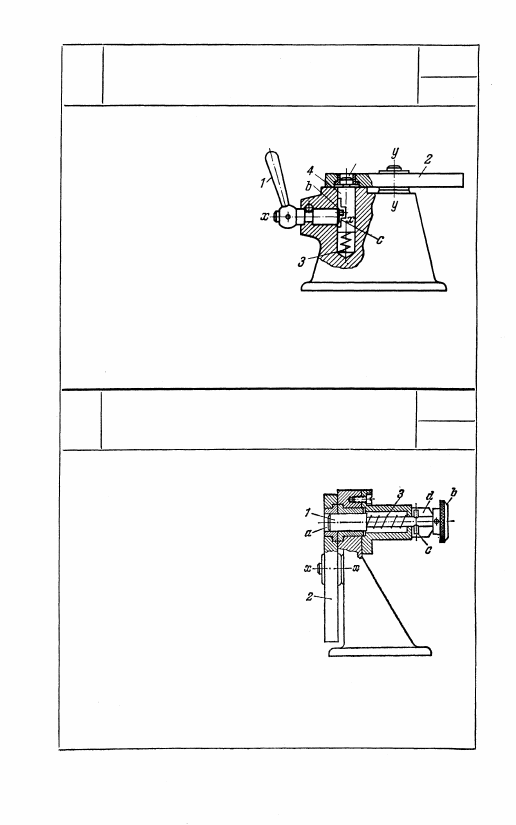

Ручка 1 вращается вокруг

оси x—х. На торце вала руч-

ки 1 имеется эксцентрично

посаженный палец b. Фикса-

тор 4 скользит в неподвижных

направляющих и подпружи-

нивается пружиной 3. Диск 2

вращается вокруг вертикаль-

ной оси у—у и имеет отвер-

стия а. Фиксирование поло-

жений диска 2 осуществля-

ется фиксатором 4, входящим

в отверстия а диска, под действием пружины 3. При повороте

ручки 1 палец b нажимает на выступ с выреза фиксатора и вы-

водит его из отверстия а.

Диск 2, вращающийся вокруг оси

х—x, имеет отверстие а. Фикса-

тор 1, скользящий в неподвижных

направляющих, подпружинивается

пружиной 3. Фиксатор 1 имеет

штифт с, скользящий по плоской

направляющей d. Фиксация поло-

жений диска 2 осуществляется

фиксатором 1, входящим в отвер-

стие а диска, под действием пру-

жины 3. Вывод фиксатора 1 из

отверстия а осуществляется вы-

тягиванием его за головку b до выхода штифта с из сопри-

косновения с направляющей d, с последующим поворотом на

угол 90°.

175

349

РЫЧАЖНЫЙ ФИКСАТОР

ПР

Ф

348

РЫЧАЖНЫЙ ФИКСАТОР

ПР

Ф

350

ПРУЖИННЫЙ ФИКСАТОР

ПР

Ф

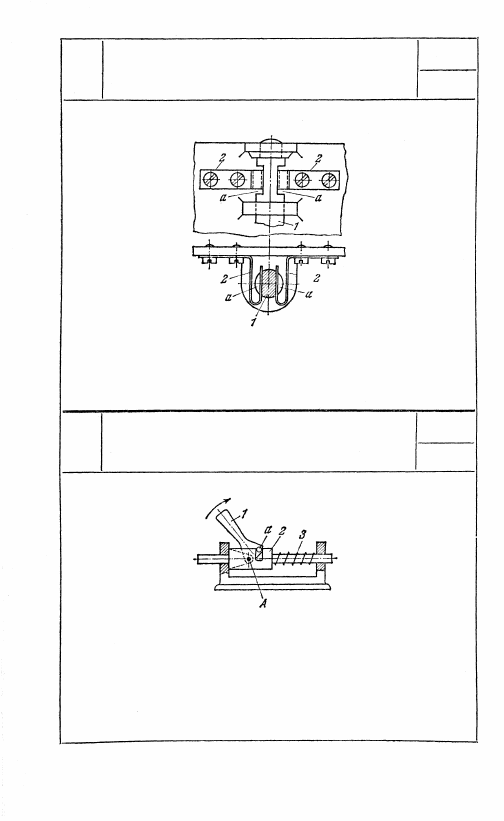

Звено 1 фиксируется дважды за обо-

рот плоскими пружинами 2, входящи-

ми в вырезы а.

351

РЫЧАГ ДЛЯ ФИКСАЦИИ ШТАНГИ

ПР

Ф

При вращении рычага 1 вокруг неподвижной

оси A в направлении, указанном стрелкой,

штифт а скользит в прорези штанги 2 и фик-

сирует ее в заданном положении. В исходное

положение штанга 2 возвращается вращением

рычага 1 в обратном направлении под дейст-

вием пружины 3.

176

352

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Ф

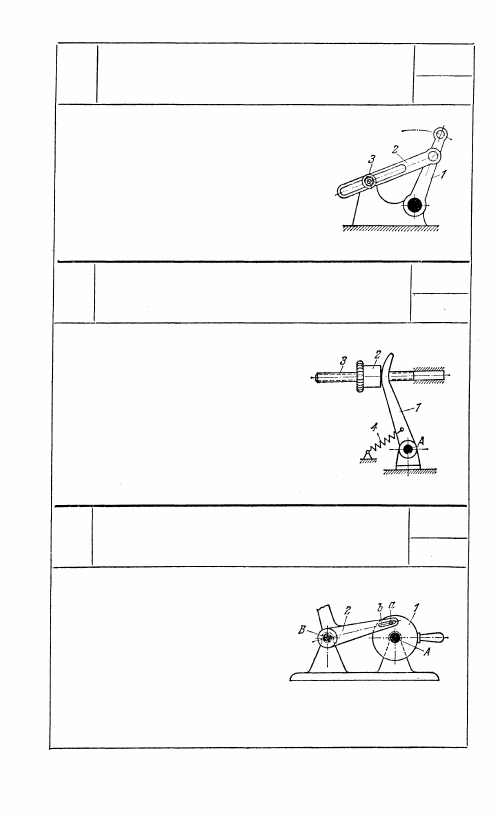

Рычаг 1 устанавливается в требуемом

положении при помощи звена 2, прорезь

которого передвигается вдоль болта 3,

которым закрепляется звено 2.

353

РЫЧАГ С РЕГУЛИРУЕМЫМ

ПОЛОЖЕНИЕМ

ПР

Ф

Рычаг 1 вращается вокруг неподвиж-

ной оси А. Установка рычага 1 в тре-

буемом положении производится пере-

мещением гайки 2 по винту 3. Пружи-

на 4 обеспечивает силовое замыкание.

354

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Ф

Диск 1, вращающийся вокруг не-

подвижной оси A, имеет палец а.

Фиксируемый рычаг 2, вращающий-

ся вокруг неподвижной оси В,

имеет прямолинейный паз b. Па-

лец а диска 1 входит в паз b ры-

чага 2. При повороте и закреплении диска 1 звено 2 фиксируется

в требуемом положении.

177

355

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Ф

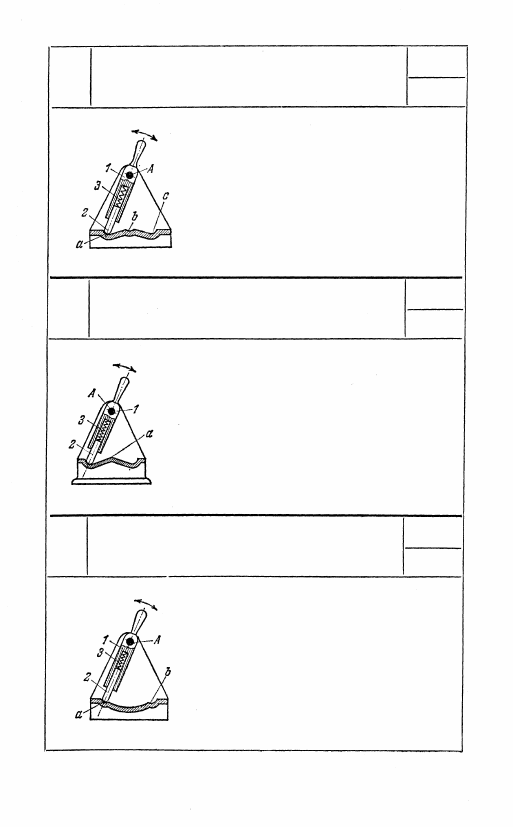

Рычаг 1, вращающийся вокруг неподвиж-

ной оси A, имеет защелку 2, подпружи-

ненную пружиной 3. Переключение ры-

чага 1 в любое из трех фиксируемых поло-

жений осуществляется при помощи пру-

жины 3 и защелки 2, входящей соответ-

ственно в гнезда a, b или с.

356

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Ф

Рычаг 1, вращающийся вокруг неподвижной

оси A, имеет защелку 2, подпружиненную

пружиной 3. Рычаг 1 автоматически устанав-

ливается в правом или левом положении после

перехода защелки 2 через выступ а.

357

ФИКСИРУЕМЫЙ РЫЧАГ

ПР

Ф

Рычаг 1, вращающийся вокруг неподвиж-

ной оси A, имеет защелку 2, подпружинен-

ную пружиной 3. Переключение рычага 1

из нейтрального среднего в одно из фик-

сируемых положений осуществляется при

помощи пружины 3 и защелки 2, входящей

соответственно в гнезда а и b.
