РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

С ЭКСЦЕНТРИКОМ

ПР

ПВ

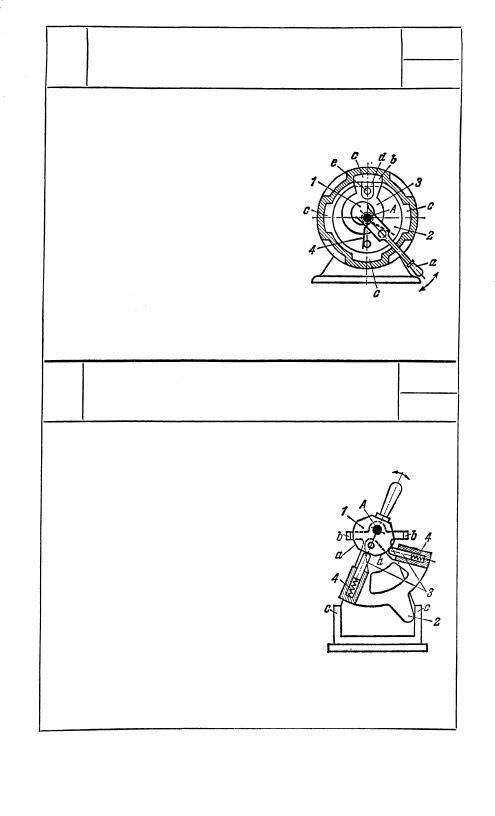

Эксцентрик 1, вращающийся вокруг

неподвижной оси A, оканчивается ры-

чагом а. Эксцентрик 1 охватывается

собачкой 3, конец которой входит в

гнезда с стойки. Собачка 3 имеет про-

резь d, которая скользит по пальцу е

звена 2. При повороте рычага а в лю-

бом направлении собачка 3 выводится

из зацепления со стойкой; при этом

звено 2 под действием пружины 4

переводится в следующее положение.

333

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

Рычаг 1, вращающийся вокруг неподвиж-

ной оси A, имеет два симметричных про-

филированных участка а, которые попере-

менно воздействуют на ползуны 3, сколь-

зящие в направляющих звена 2. При по-

вороте рычага 1 звено 2 переводится из

одного крайнего положения в другое с

остановкой звена 2 в среднем положении.

Каждому предельному положению соот-

ветствует прижим рычага 1 к одному из

упоров b, а звена 2 — к одному из упо-

ров с. Силовое замыкание осуществляется

пружинами 4.

167

334

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

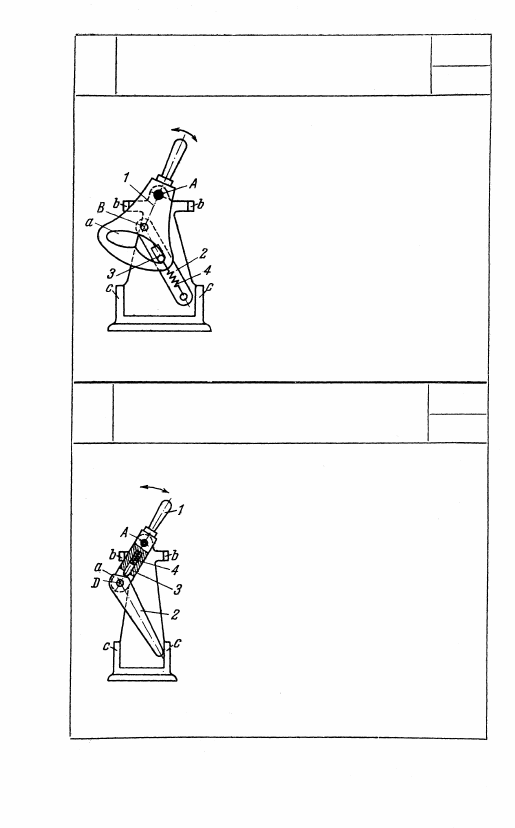

Рычаг 1, вращающийся вокруг неподвиж-

ной оси A, имеет профилированный паз а,

воздействующий на палец 3, скользящий

в направляющей звена 2. Звено 2 входит

с рычагом 1 во вращательную пару В.

При повороте рычага 1 звено 2 переводится

из одного крайнего положения в другое.

Каждому крайнему положению соответ-

ствует прижим рычага 1 к одному из упо-

ров b, а звена 2 — к одному из упоров с.

Силовое замыкание осуществляется пру-

жиной 4.

335

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

Рычаг 1 вращается вокруг неподвижной оси A.

В направляющих рычага 1 скользит ползун 3,

воздействующий на профилированный ко-

нец а рычага 2, входящего во вращательную

пару D с рычагом 1. При повороте рычага 1

рычаг 2 переводится из одного предельного

положения в другое. Каждому предельному

положению соответствует прижим рычага 1

к одному из упоров b, а рычага 2 — к одному

из упоров с. Силовое замыкание осуществля-

ется пружиной 4.

168

336

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

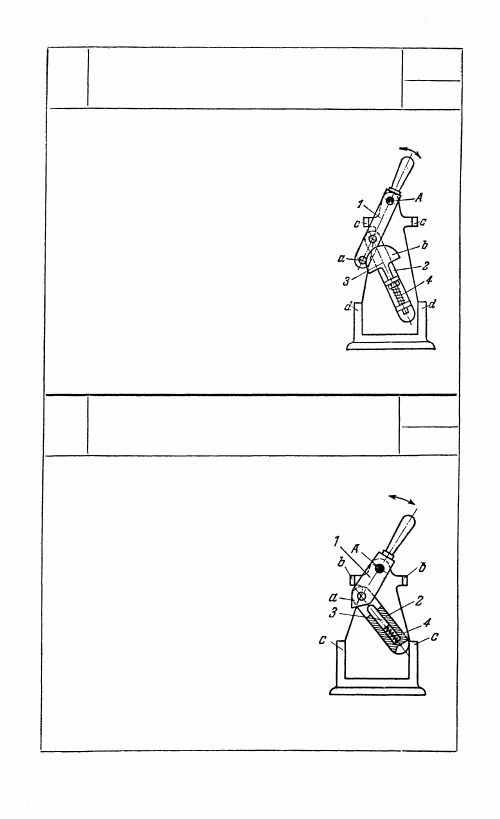

Палец а рычага 1, вращающегося

вокруг неподвижной оси А, воздействует

на профилированный конец b звена 3,

скользящего в направляющих звена 2.

При повороте рычага 1 звено 2 переводится

из одного предельного положения в дру-

гое. Каждому предельному положению

соответствует прижим рычага 1 к одному

из упоров с, а звена 2 — к одному из упо-

ров d. Силовое замыкание осуществляется

пружиной 4.

337

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ

ПР

ПВ

Профилированный конец а рычага 1,

вращающегося вокруг неподвижной оси A,

воздействует на ползун 3, скользящий

в направляющей звена 2. При повороте

рычага 1 звено 2 переводится из одного

предельного положения в другое. Каж-

дому предельному положению соответ-

ствует прижим рычага 1 к одному из

упоров b, а звена 2 — к одному из упо-

ров с. Силовое замыкание осуществляется

пружиной 4.

169

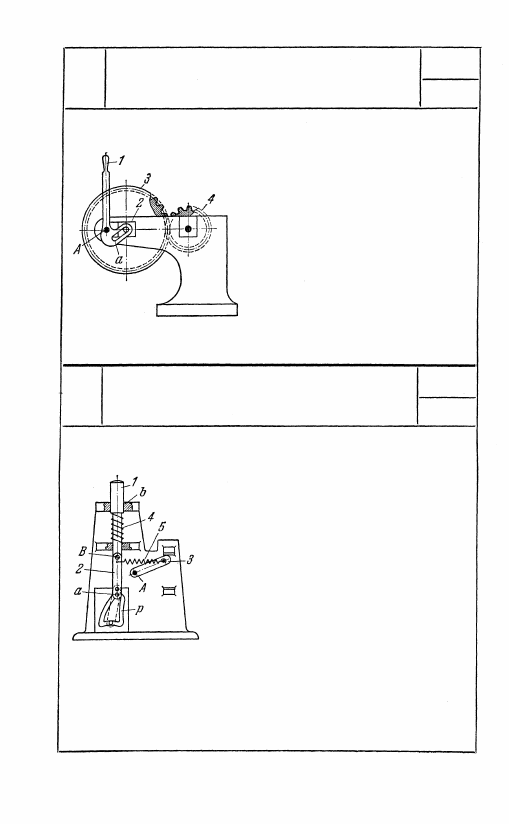

При повороте рычага 1, снабжен-

ного прорезью а, вокруг оси А пол-

зун 2 перемещается вдоль паза и

вводит или выводит из зацепления

зубчатые колеса 3 и 4. Профиль

прорези а проектируется с учетом

требуемого закона включения колес

в зацепление.

339

КНОПОЧНЫЙ МЕХАНИЗМ ВКЛЮЧЕНИЯ

ПР

ПВ

Звено 1, выполненное в форме кнопки,

скользящей в неподвижной направляю-

щей b, подпружинивается пружиной 4.

Звено 2 входит во вращательную пару В

со звеном 1 и оканчивается пальцем а,

скользящим в неподвижном пазу р. Зве-

но 3, вращающееся вокруг неподвижной

оси A, связано со звеном 2 пружиной 5.

При нажатии кнопки 1 палец а звена 2

скользит в пазу р и производит переклю-

чение звена 3 из одного предельного по-

ложения в другое. После первого нажатия

на кнопку звено 2 занимает положение, показанное штриховой

линией. Переключение звена 3 в исходное положение осуществля-

ется повторным нажатием кнопки.

170

338

РЫЧАГ ВКЛЮЧЕНИЯ ЗУБЧАТЫХ

КОЛЕС

ПР

ПВ
